Type de produit	Poêle à bois
Marque	Palazzetti
Modèles	GTM-70 S, GTM-70 SP
Poids	102 kg
Combustible	Bois
Puissance thermique nominale (GTM-70 S)	9.7 kW
Puissance thermique nominale (GTM-70 SP)	9.4 kW
Puissance à charge partielle (GTM-70 SP)	5.4 kW
Rendement nominal	87 %
Rendement à charge partielle	87 %
Diamètre de sortie des fumées	150 mm
Diamètre de la prise d'air extérieure	110 mm
Volume minimal de la pièce	54 m³
Distance minimale arrière (matériaux inflammables)	150 mm
Distance minimale côtés (matériaux inflammables)	250 mm
Distance minimale au-dessus (matériaux inflammables)	800 mm
Distance minimale devant (matériaux inflammables)	1200 mm
Composants principaux	Sortie des fumées, entrée air comburant, vitre, poignée main froide, tiroir à cendres, grille du foyer, réglages d'air, catalyseur (SP uniquement)
Entretien	Nettoyage régulier de la vitre et du tiroir à cendres, vérification du catalyseur (SP)

FOIRE AUX QUESTIONS - Ecopalex GTM 70S Palazzetti

Quel type de bois utiliser dans le poêle Ecopalex GTM 70S ?

Utilisez du bois sec (humidité inférieure à 20 %) comme du hêtre, chêne ou bouleau. Évitez le bois traité ou humide.

Comment régler l'air comburant et l'air de la vitre ?

Le réglage de l'air comburant (repère 7) contrôle la combustion, tandis que le réglage de l'air de nettoyage de la vitre (repère 9) réduit les dépôts. Pour la puissance nominale, ouvrez l'air vitre aux 3/4 et fermez l'air primaire.

Quelle est la distance de sécurité minimale par rapport aux murs ?

Respectez les distances suivantes : arrière 150 mm, côtés 250 mm, dessus 800 mm, devant 1200 mm, périphérique inférieur 700 mm et frontal 450 mm par rapport aux matériaux inflammables.

Le poêle peut-il être installé dans une maison sans conduit de cheminée ?

Non, le poêle nécessite un conduit de cheminée avec un tirage compris entre 8 et 20 Pa. Un raccordement à l'air extérieur est recommandé (diamètre 110 mm).

Comment nettoyer la vitre du poêle ?

Utilisez un nettoyant pour vitre de poêle ou un chiffon humide avec de la cendre fine. Évitez les produits abrasifs. Le réglage de l'air de nettoyage (repère 10) aide à réduire les salissures.

Que faire en cas de baisse de performance ?

Vérifiez l'état du catalyseur (modèle SP) et nettoyez-le. Assurez-vous que le bois est sec, que les arrivées d'air ne sont pas obstruées et que le tirage de la cheminée est suffisant.

Le poêle Ecopalex GTM 70S a-t-il besoin d'un catalyseur ?

Le modèle GTM-70 S n'a pas de catalyseur, tandis que le GTM-70 SP en est équipé pour réduire les émissions. Consultez la notice pour le montage.

Quelle est la puissance recommandée pour chauffer une pièce de 70 m² ?

Avec une puissance nominale de 9.7 kW (GTM-70 S) ou 9.4 kW (GTM-70 SP), le poêle convient pour des pièces d'au moins 54 m³. Pour 70 m², la puissance est adaptée mais dépend de l'isolation.

Comment vidanger le tiroir à cendres ?

Attendez que les cendres soient froides. Ouvrez la porte, retirez le tiroir à cendres (repère 5) et videz-le dans un conteneur métallique. Nettoyez-le régulièrement pour éviter l'accumulation.

Où trouver des pièces de rechange pour le poêle Palazzetti ?

Contactez un revendeur agréé Palazzetti ou consultez la notice pour les références des pièces (vitre, poignée, catalyseur, etc.). Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI Ecopalex GTM 70S Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avons accordée en achetant notre produit et vous félicitions pour votrechoix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

DE

1.1 Principaux composants 31

1.1.1 GTM-70 S 31
1.1.2 GTM-70 SP 32

1.2 Montage du catalyseur 33

1.2.1 GTM-70 SP 33

1.3 Dimensions. 34

1.3.1 GTM-70 S 34
1.3.2 GTM-70 SP 35

1.4 Caracteristiques techniques 36

1.4.1 Distances de sécurité minimales 38

1.1 Principaux composants

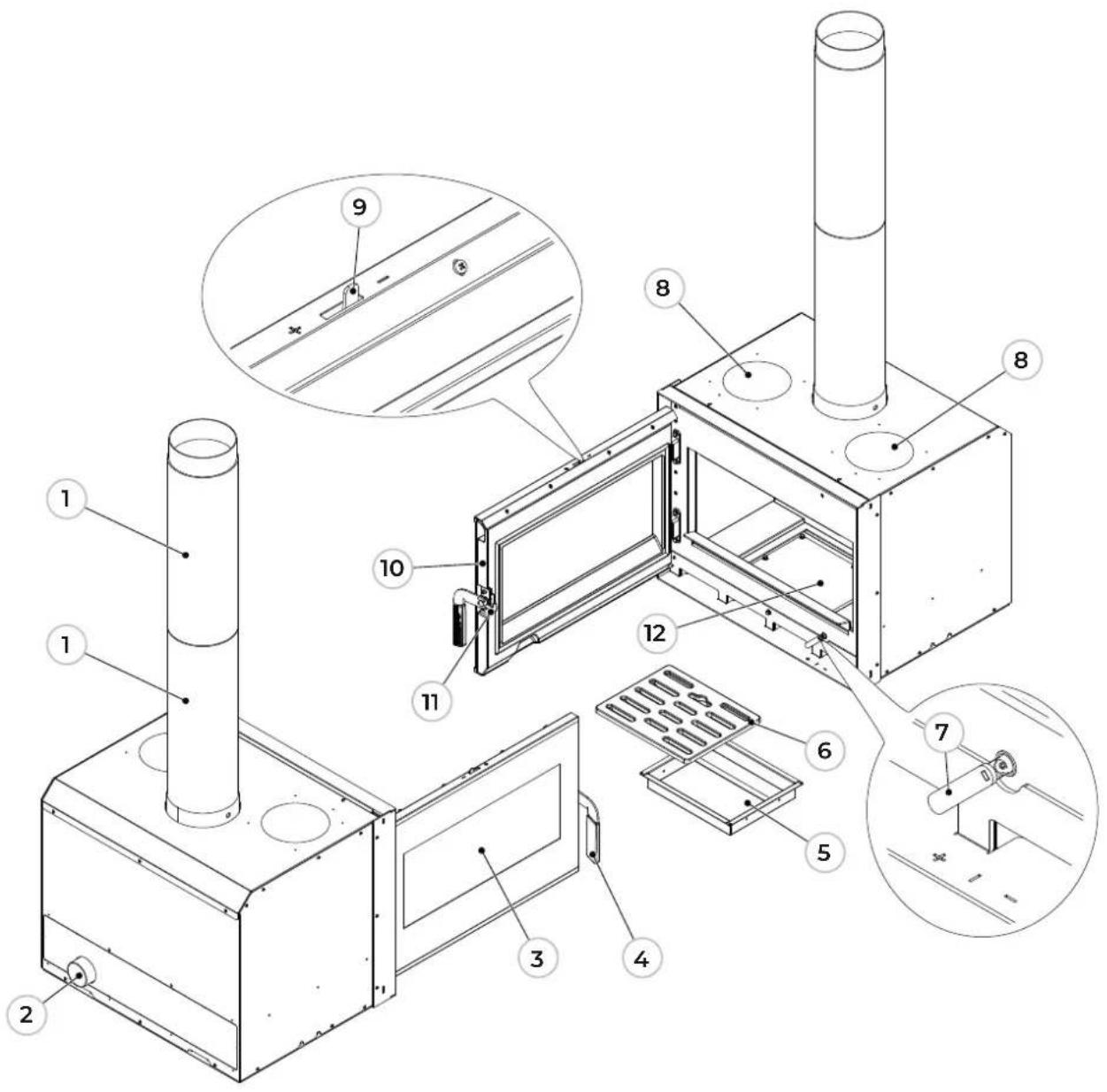

1.1.1 GTM-70 S

Figure 1

1 Sortie des fumées
2 Entrée de l'air comburant
3Vitre de la porte
4 Poignée main froide
5 Tiroir à cendres
6Grille du foyer

7 Réglage de l'air comburant
8 Préparation pour canalisation de l'air
9 Réglage de l'air de nettoyage de la vitre
10 Porte
11 Crochet de fermeture
12 Préparation pour ventilateur ambient

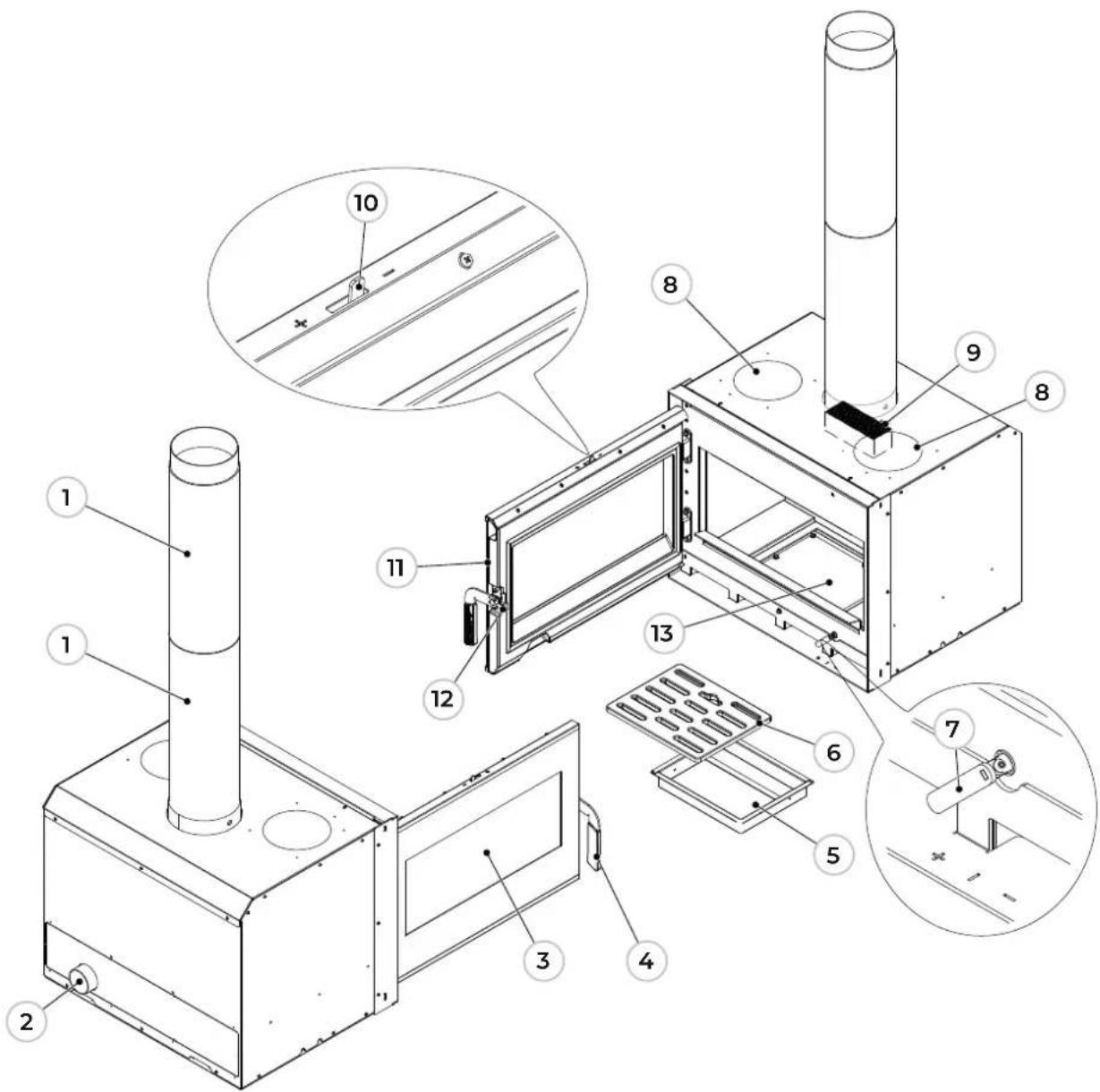

1.1.2 GTM-70 SP

Figure 2

1 Sortie des fumées
2 Entrée de l'air comburant
3 Vitre de la porte
4 Poignée main froide
5 Tiroir à cendres
6Grille du foyer
7 Réglage de l'air comburant

8 Préparation pour canalisation de l'air
9 Catalyseur
10 Réglage de l'air de nettoyage de la vente
11 Porte
12 Crochet de fermeture
13 Préparation pour ventilateur ambient

1.2 Montage du catalyseur

1.2.1 GTM-70 SP

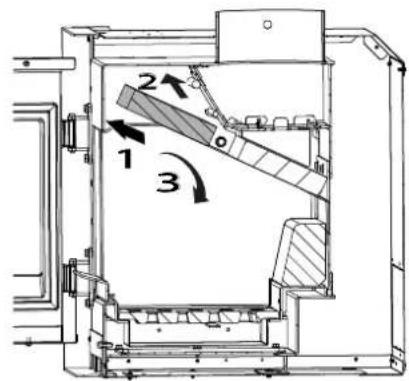

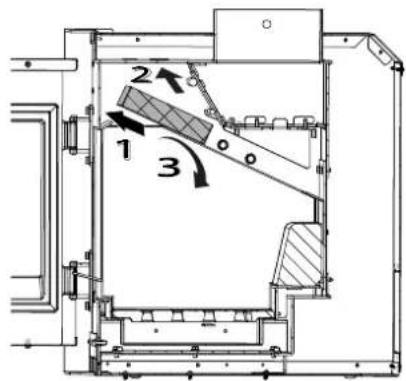

Démontage du déflecteur de fumées

Retirer progressivement chaque élément du déflecteur de fumées, en le déplaçant vers l'avant au-delà du point de fixation représenté par la vis.

Ensuite, le déplacer latoralement vers l'un des cots et, en gardant cette position, abaiser I'ellement jusqu'a ce qu'il soit possible de l'extraire entierement par l'ouverture de la porte.

Figure 3

Figure 4

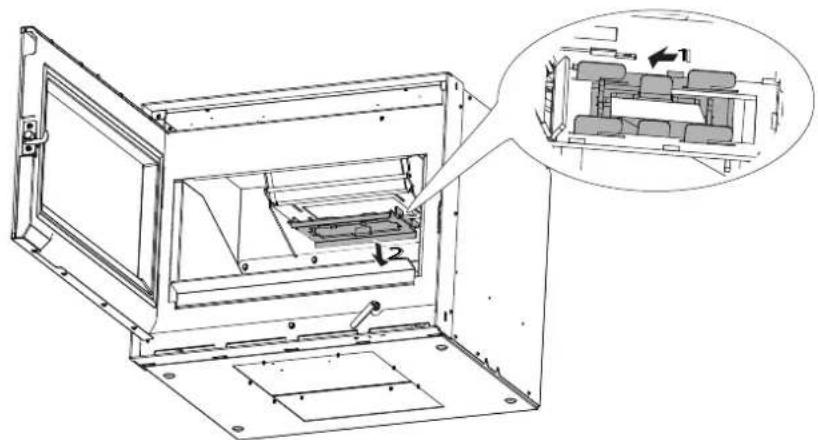

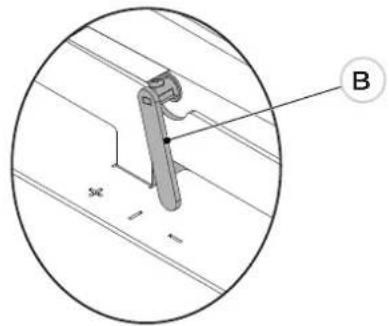

Démontage du support du catalyseur

Figure 5

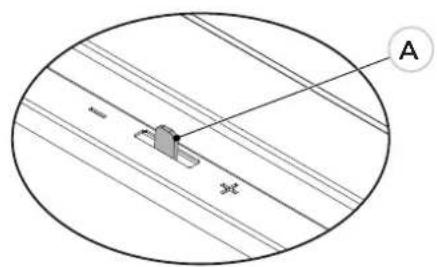

Montage du catalyseur

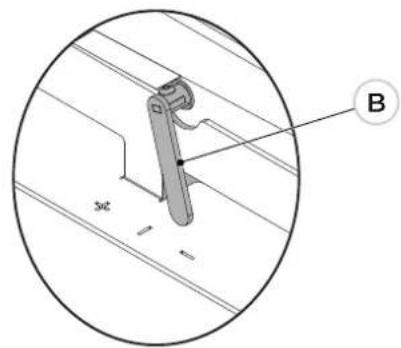

Orienter le catalyseur (A) avec les orifices vers le haut et le positionner entre les ailettes du support (B) jusqu'à ce qu'il soit bien encastré.

Figure 6

Réinsérer le support avec le catalyseur à l'intérieur de l'appareil.

1.3 Dimensions

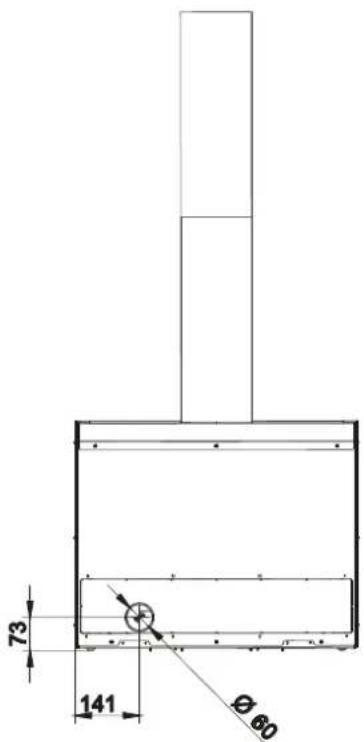

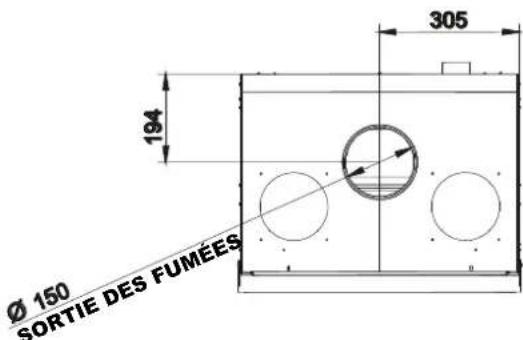

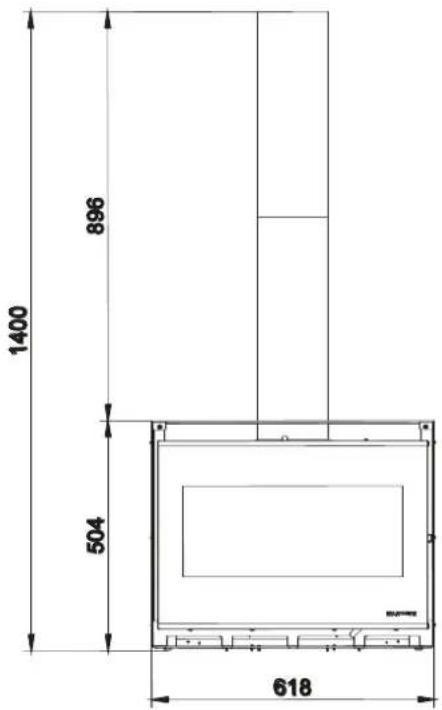

1.3.1 GTM-70 S

Figure 7

60 entree de l'air comburant
0150 sortie des fumées
(*) hauteur variable en fonction des pieds
Dimensions en mm

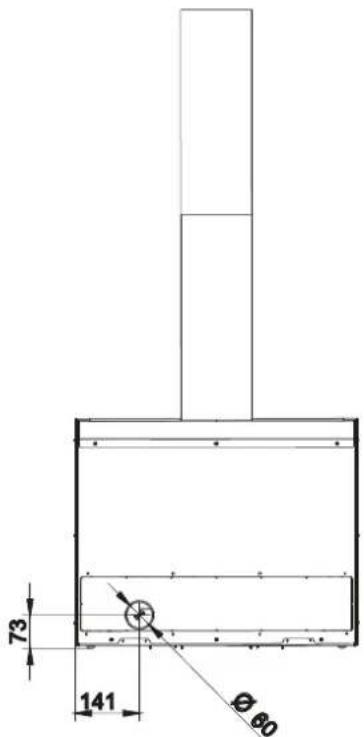

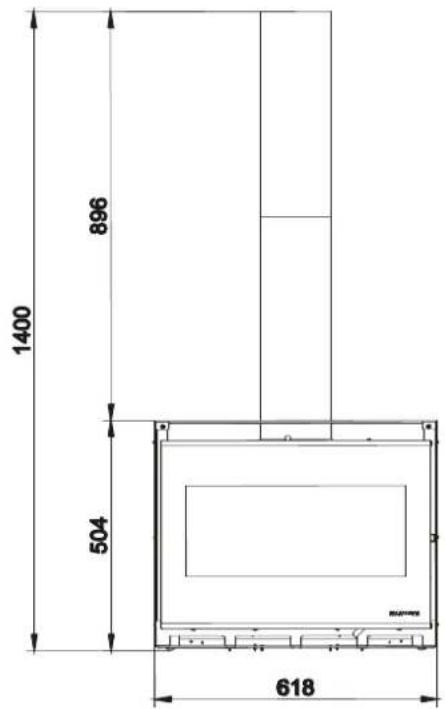

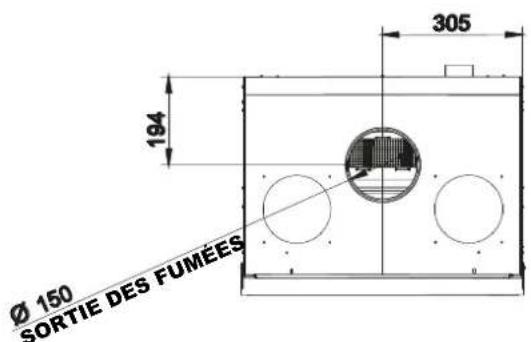

1.3.2 GTM-70 SP

Figure 8

60 entree de l'air comburant
0150 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

1.4 Caracteristiques techniques

Modèles GTM-70 S - GTM-70 SP

Par.Description UM GTM70S GTM70SP

Pnom	Puisance thermique nominale	kW	9.7	9.4
Ppart	Puisance thermique à charge partielle	kW	-	5.4
ηnom	Rendement de l'appareil à la puissance thermique nominale % 87
ηpart	Rendement de l'appareil à la puissance thermique à charge partielle	%	-	87
ηs	Rendement saissonnier de l'appareil à la puissance thermique nominale	%		77
IEE	Indice d'éfficacité énergétique, exprimé sous forme de nombre entier			116
COnorm (13 % O2)	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3	640	500
COpart (13 % O2)	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/m3	-	600
NOxnom (13 % O2)	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3	90	96
NOxpart (13 % O2)	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/m3	-	115
OCGnorm (13 % O2)	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3	33	34
OCGpart (13 % O2)	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/m3	-	90
PMnom (13 % O2)	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	14	10
PMpart (13 % O2)	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/m3	-	30
Phom	Tirage des fumées à la puissance thermique nominale	Pa		12
pw	Pression maximale de fonctionnement de l'eau admise	bar		1.5
Tsnom	Température de sortie du gaz d'échéppement à la puissance thermique nominale	°C	217	227
Tspart	Température de sortie du gaz d'échéppement à la puissance thermique partielle	°C	- 184
Tclass	Classification de la chiminée conformément à la norme de référence			600
Φf,g nom	Débit massique du gaz d'échéppement à la puissance thermique nominale	g/s	6.9 6.5
Φf,g part	Débit massique du gaz d'échéppement à la puissance thermique partielle	g/s	-	4.8
	CO2	%	10.6	10.9
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poèle	Pa		0.0
	Poids	kg		102
	Poèle adapté pour les pieces d'un volume minimal de	m3		54
	Diamètre de sortie des fumées	mm		150
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm		110

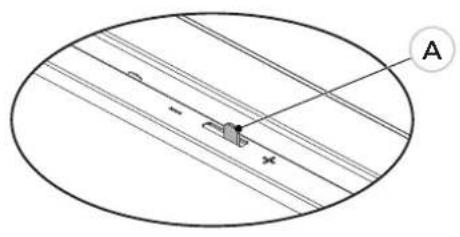

Les performances indiquées pour les puissances nominales sont obtenues avec le registre de nettoyage de la vente ouvert aux 3/4, le registre d'air primaire en position fermée (Figure 9) et le bois place comme sur la Figure 11.

Les performances indiquées pour la puissance réduite sont obtenues avec le registre de nettoyage de la vitre à moins ouvert, le registre d'air primaire en position fermée (Figure 10) et le bois placé comme sur la Figure 12.

Figure 10

Figure 9

Figure 11 Figure 12

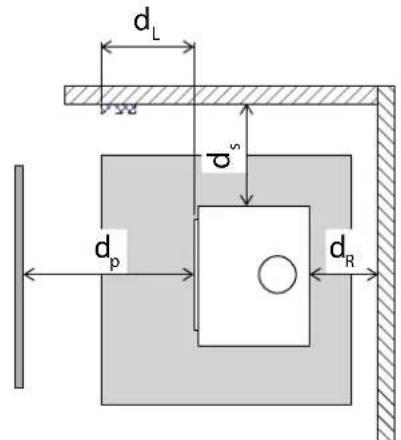

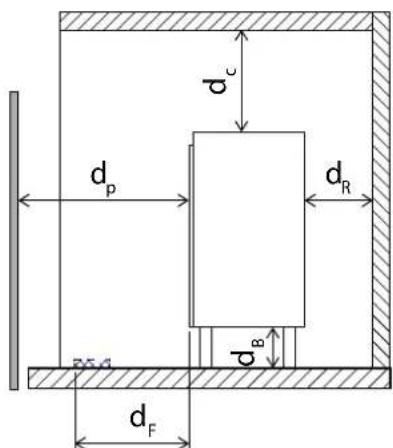

1.4.1 Distances de sécurité minimales

Par.Description UM GTM70S GTM70SP

\( d_R \)	Distances minimales entre l'arrière de l'appareil et les matériaux inflammbables	mm 150
\( d_s \)	Distances minimales entre les côtés de l'appareil et les matériaux inflammbables	mm 250
\( d_c \)	Distances minimales entre le haut de l'appareil et les matériaux inflammbables	mm 800
\( d_p \)	Distances minimales entre l'arrière de l'appareil et les matériaux inflammbables	mm 1200
\( d_f \)	Distances périphériques inférieures minimales par rapport aux matériaux inflammbables se trouvant autour de l'appareil	mm 700
\( d_L \)	Distances périphériques frontales minimales par rapport aux matériaux inflammbables se trouvant autour de l'appareil	mm 450
\( d_{non} \)	Distances minimales par rapport aux parois non inflammbables mm 150

Figure 13

INDICE

1 INFORMACION DEL PRODUCTO 40

1.1 Componentes principales 40

1.1.1 GTM-70 S 40
1.1.2 GTM-70 SP 41

Palazzetti se reserve le droit de modifi er ses produits à tout moment et sans préavis api n de les améliorer sans en compromètement les caractéristiques essentielles.
