MANUALE UTENTE Ecopalex GTM 70S Palazzetti
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzato al meglio il suo prodotto, la invitiamo a seguire attendamente quanto descririto nel presente manuale.
EN
Dear Customer,
1.1 Componenti principali 4
1.1.1 GTM-70 S 4
1.1.2 GTM-70 SP 5
1.2 Montaggio del catalizzatore 6
1.2.1 GTM-70 SP 6
1.3 Dimensioni 7
1.3.1 GTM-70 S 7
1.3.2 GTM-70 SP 8
1.4 Caratteristiche tecniche. 9
1.4.1 Distanze minime di sicurezza 11
1 CONOSCERE IL PRODOTTO
1.1 Componenti principali
1.1.1 GTM-70 S

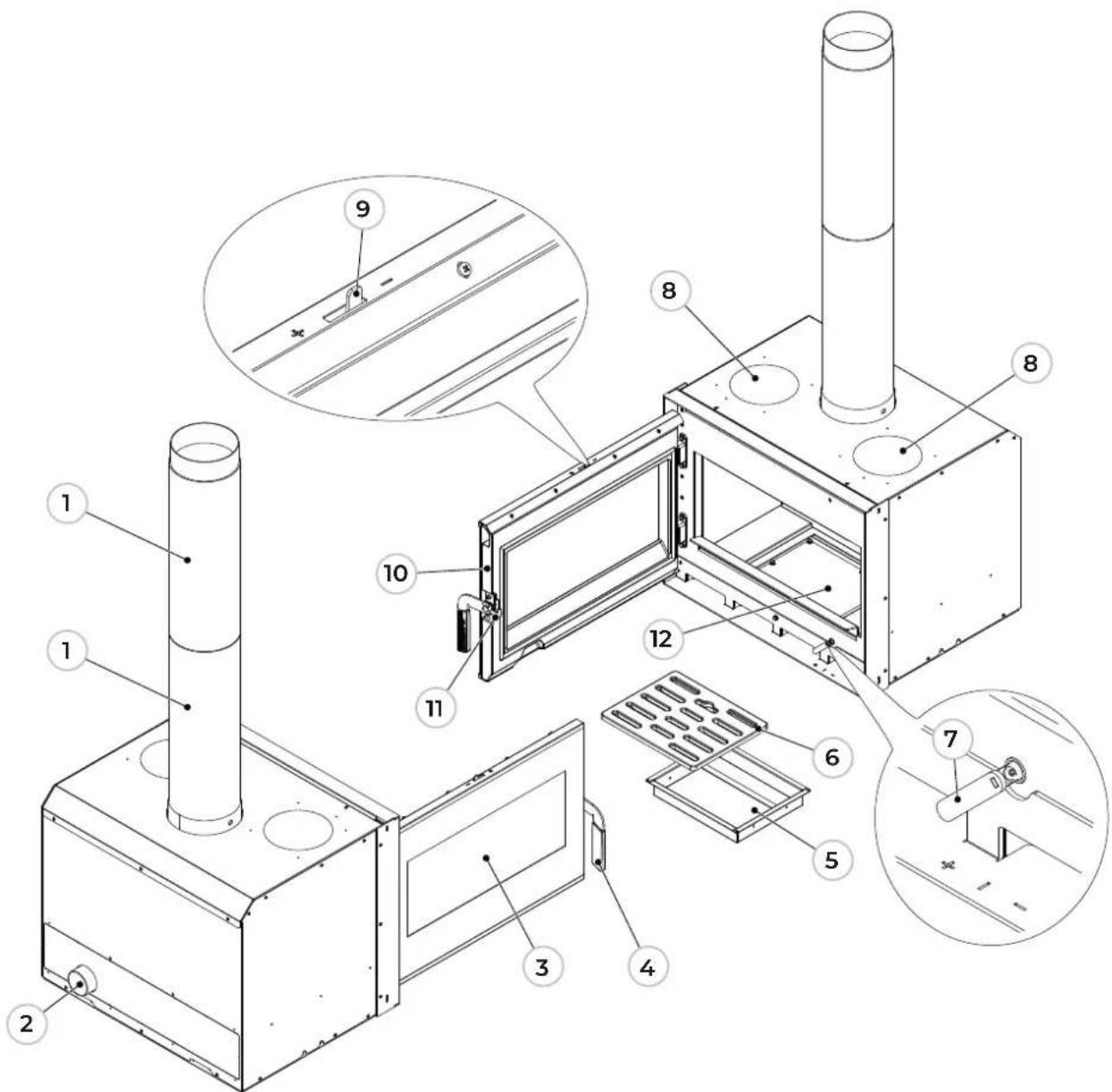

Figura 1
1 Uscita fumi
2 Ingresso aria comburette
3 Vetro porta
4 Maniglia mano fredda
5 Cassettocene
6 Griglia focolare
7 Regolazione aria comburente
8 Predisposizione canalizzazione aria
9 Regolazione aria pulizia vetro
10 Porta
11 Gancio di chiusura
12 Predisposizione ventilatore ambiente
1.1.2 GTM-70 SP

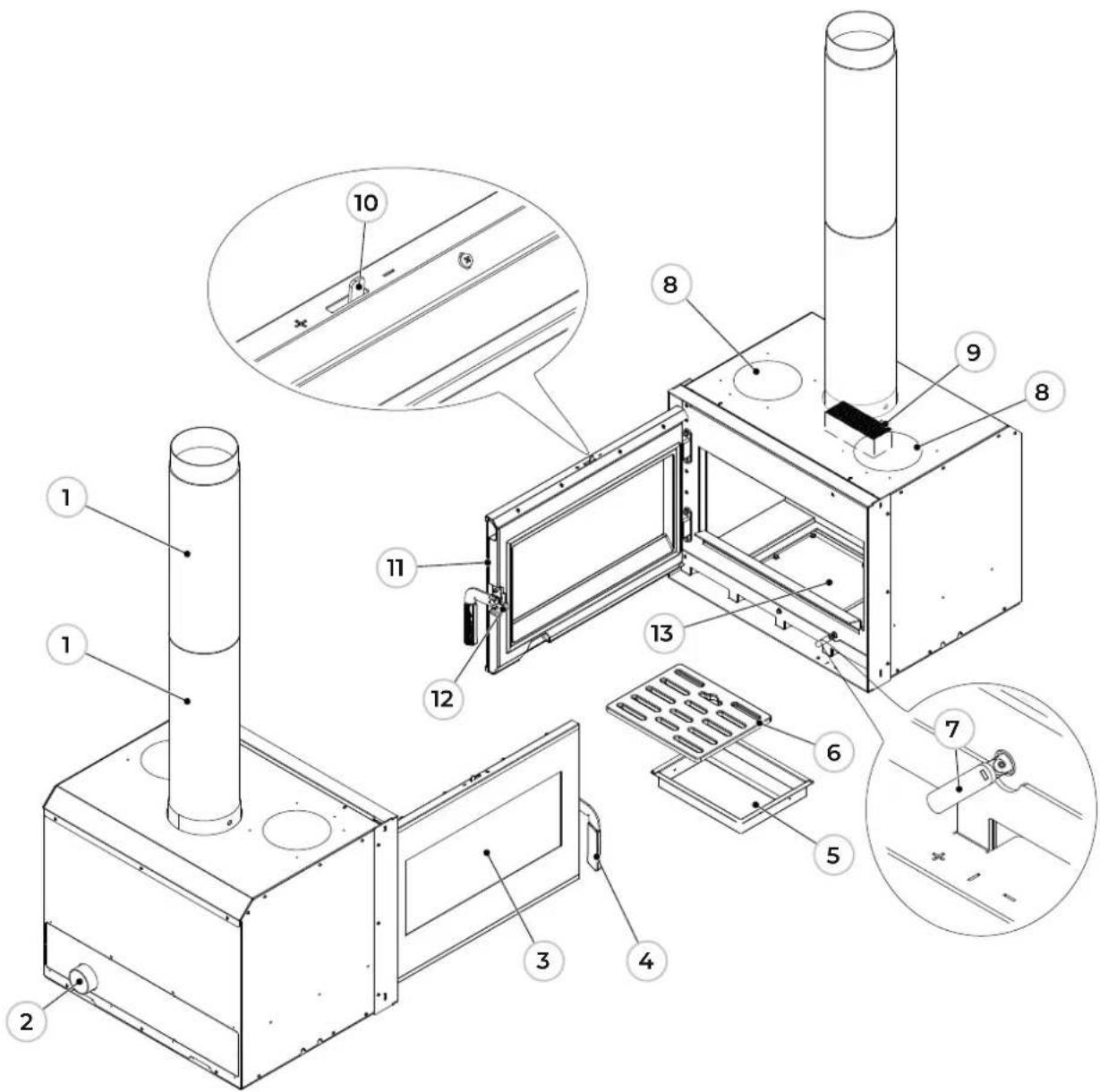

Figura 2
1 Uscita fumi
2 Ingresso aria comburette
3 Vetro porta
4 Maniglia mano fredda
5 Cassettocene
6 Griglia focolare
7 Regolazione aria comburente
8 Predisposizione canalizzazione aria
9 Catalizzatore
10 Regolazione aria pulizia vetro
11 Porta
12 Gancio di chiusura
13 Predisposizione ventilatore ambiente
1.2 Montaggio del catalizzatore
1.2.1 GTM-70 SP
Smontaggio del deflettore fumi

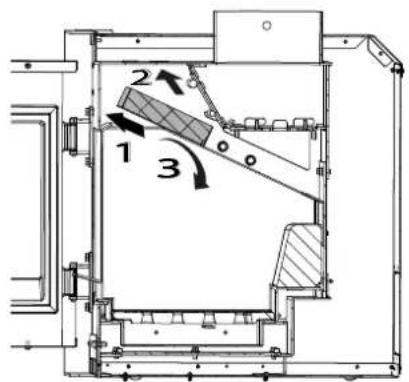

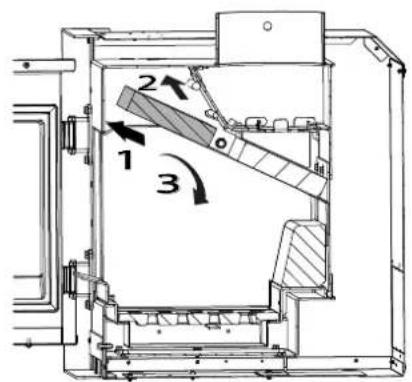

Rimuovere progressivement ciascun elemento del deflettore fumi, traslandolo in avanti oItre il punto di fissaggio rappresentato alla vite.
Successivement, effettuare uno spostamento laterale verso uno dei lati e, mantenendo tale posizione, abbassare l'elemento fino a consentirne l'estrazione completa attraverso l'apertura della portina.

Figura 3

Figura 4

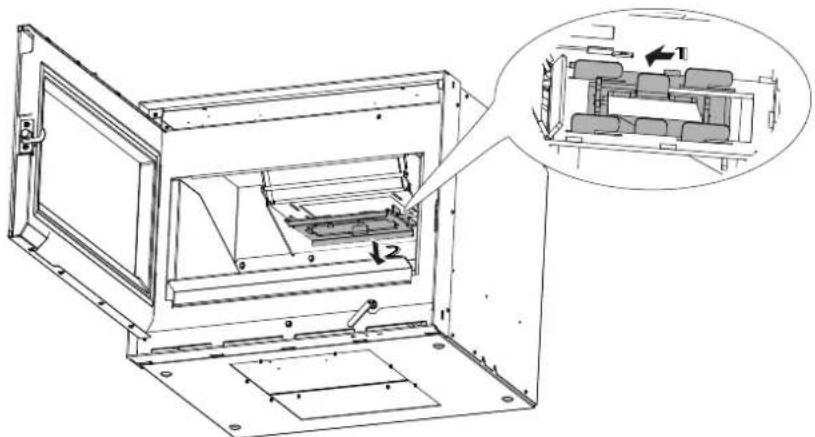

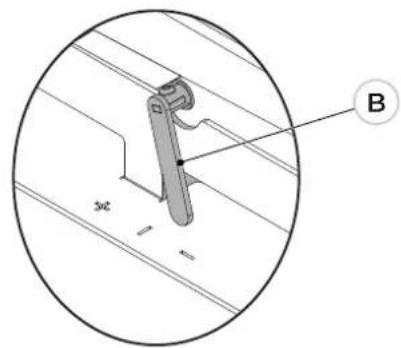

Smontaggio del supporto del catalizzatore

Figura 5
Montaggio catalizzatore
Orientare il catalizzatore (A) con i fori verso l'alto e posizionarlo tra le alette del supporto (B) sono al suo incastro.

Figura 6
Reinserire il supporto completo di catalizzatore all'interno dell'apparecchio.
1.3 Dimensioni
1.3.1 GTM-70 S

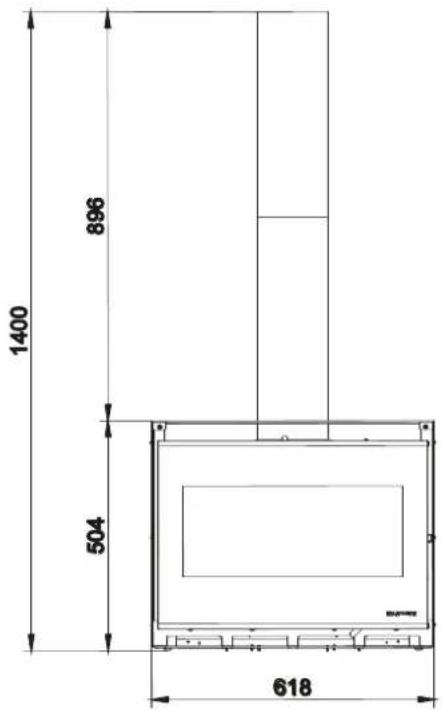

Figura 7

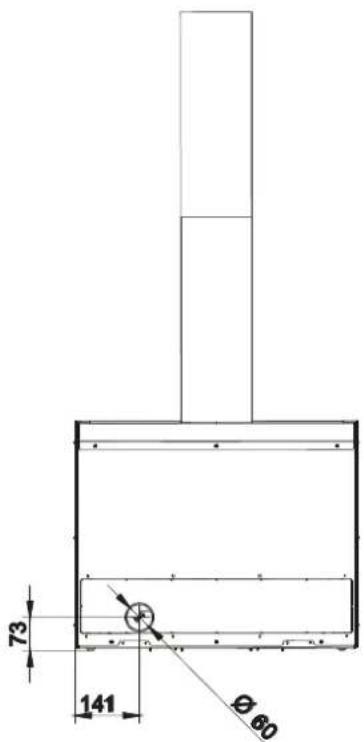

60 ingresso aria comburette

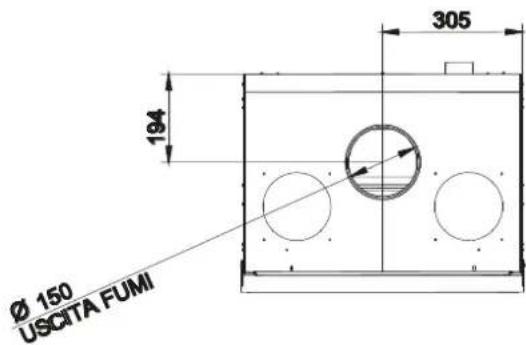

0 150 uscita fumi
(*) altezza variabile in funzione dei piedini
Dimensioni in mm
1.3.2 GTM-70 SP

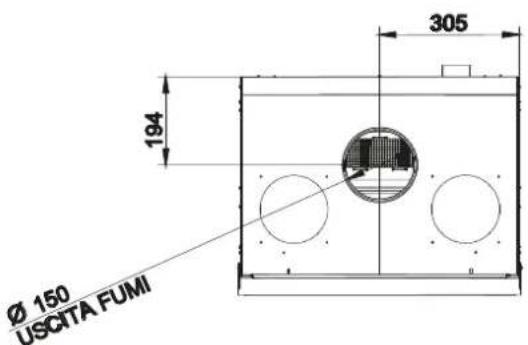

Figura 8

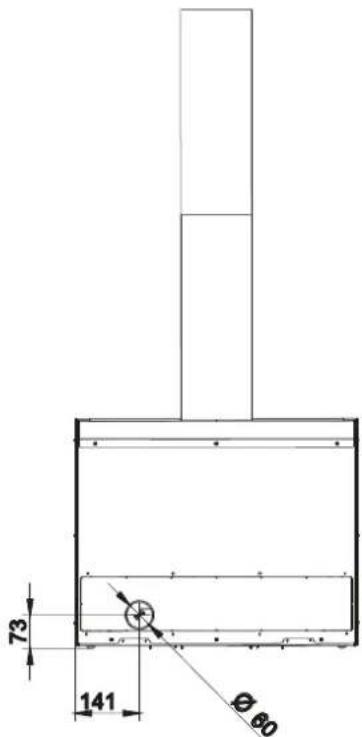

60 ingresso aria comburette
0 150 uscita fumi
(*) altezza variabile in funzione dei piedini
Dimensioni in mm
1.4 Caratteristiche tecniche
Modelli GTM-70 S - GTM-70 SP
Par. Descrizione UM GTM70S GTM70SP
| Pnom | Potenza termica nominale | kW | 9.7 | 9.4 |
| Ppart | Potenza termica a carico parziale | kW | - | 5.4 |
| ηnom | Efficienza dell'apparecchio alla potenza termica nominale | % | 87 | |
| ηpart | Efficienza dell'apparecchio alla potenza termica a carico parziale | % | - | 87 |
| ηs | Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale | % | 77 | |
| EEI | Indice di efficienza energetica,presso come numero intero | 116 | ||
| COnom (13% O2) | Emissione di CO al 13% di ossigeno alla potenza termica nominale mg/m3 | 3 | 640 | 500 |
| COpart (13% O2) | Emissione di CO al 13% di ossigeno alla potenza termica parziale | mg/m3 | - | 600 |
| NOxnom (13% O2) | Emissione di NOx al 13% di ossigeno alla potenza termica nominale | mg/m3 | 90 | 96 |
| NOxpart (13% O2) | Emissione di NOx al 13% di ossigeno alla potenza termica parziale | mg/m3 | - | 115 |
| OCGnom (13% O2) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale | mg/m3 | 33 | 34 |
| OCGpart (13% O2) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale | mg/m3 | - | 90 |
| PMnom (13% O2) | Emissione di particolato al 13% di ossigeno alla potenza termica nominale | mg/m3 | 14 | 10 |
| PMpart (13% O2) | Emissione di particolato al 13% di ossigeno alla potenza termica parziale | mg/m3 | - | 30 |
| Pnom | Tiraggio dei fumi alla potenza termica nominale | Pa | 12 | |
| pw | Pressione massima di esercizio dell'accua ammessa | bar | 1.5 | |
| Tsnom | Temperatura di uscita del gas di scarico alla potenza termica nominale | °C | 217 | 227 |
| Tspart | Temperatura di uscita del gas di scarico alla potenza termica parziale | °C | - | 184 |
| Tclass | Classificazione del camino in conformità alla norma di riferimento | 600 | ||
| Φf,g nom | Flusso di massa del gas di scarico alla potenza termica nominale | g/s | 6.9 | 6.5 |
| Φf,g part | Flusso di massa del gas di scarico alla potenza termica parziale | g/s | - | 4.8 |
| CO2 | % 10.6 | 10.9 | ||
| Massimo tiraggio consentito canna fumaria | Pa | 20 | ||
| Minimo tiraggio consentito canna fumaria | Pa | 8 | ||
| Tiraggio minimo per dimensionamento del camino | Pa | 0.0 | ||
| Peso | kg | 102 | ||
| Stufa adatta per locali non inferiori a | m3 | 54 | ||
| Diametro uscita fumi | mm | 150 | ||
| Combustibile | - | Legna | ||
| Diametro presa d'aria esterna | mm | 110 |
PALAZZETTI

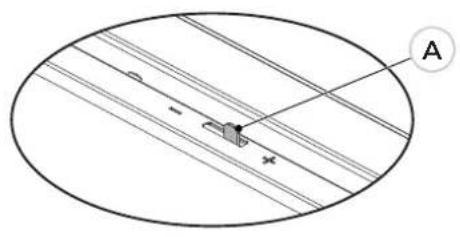

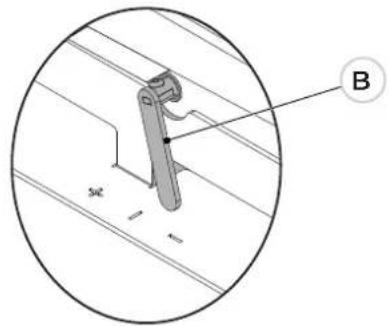

Le prestazioni per le potenze nominali sono ottentue con pulizia vetro 3/4 aperta e col registro aria primaria in posizione di chiusura (Figura 9) e con la legna posizionata come in Figura 11.

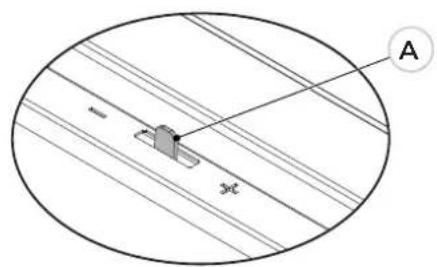

Le prestazioni per la potenza ridotta sono ottentue con pulizia vetro aperta a metà e col registro aria primaria in posizione di chiusura (Figura 10) e con la legna posizionata come in Figura 12.




Figura 10

Figura 9

Figura 11 Figura 12
1.4.1 Distanze minime di sicurezza
Par. Descrizione UM GTM70S GTM70SP

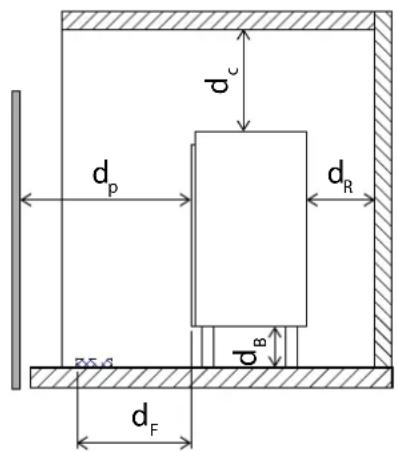

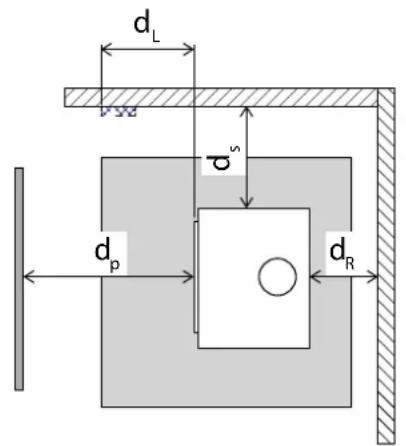

| \( {\mathrm{d}}_{\mathrm{p}} \) | Distanze minime alla parte posteriore da materiale combustibile mm 150 | ||
| \( {\mathrm{d}}_{\mathrm{s}} \) | Distanze minime dai lati da materiale combustibile mm 250 | ||
| \( {\mathrm{d}}_{\mathrm{c}} \) | Distanze minime dall'alto versus il materiale combustibile | mm | 800 |
| \( {\mathrm{d}}_{\mathrm{p}} \) | Distanze minime alla parte anteriore del materiale combustibile | mm | 1200 |
| \( {\mathrm{d}}_{\mathrm{F}} \) | Distanze minime perimetriche inferiori rispetto a materiali combusti- bile attorno al prodotto | mm | 700 |
| \( {\mathrm{d}}_{\mathrm{L}} \) | Distanze minime perimetriche frontali rispetto a materiali combusti- bile attorno al prodotto | mm | 450 |
| \( {\mathrm{d}}_{\text{non }} \) | Distanze minime da pareti non combustibili | mm 150 | |


Figura 13
CONTENTS
Palazzetti si riserva di variare in qualunque momento e ricerca preavviso i propri prodotti nell'intento di migliorarlienza pregiudicarme le caratteristiche essenziali.
