1.1 Hauptkomponenten 22
1.2 Abmessungen 24

1.2.1 GTM-70 24
1.2.2 GTM-80 25
1.2.3 GTM-90 26
1.2.4 GTM-80 R-L 27

1.3 Technische Daten 28

1.3.1 Modelle GTM-70 - GTM-90 28
1.3.2 Modelle GTM-80 - GTM-80 R-L 28
1.3.3 Mindestsicherheitsabstände 29

1 PRODUKTANGABEN

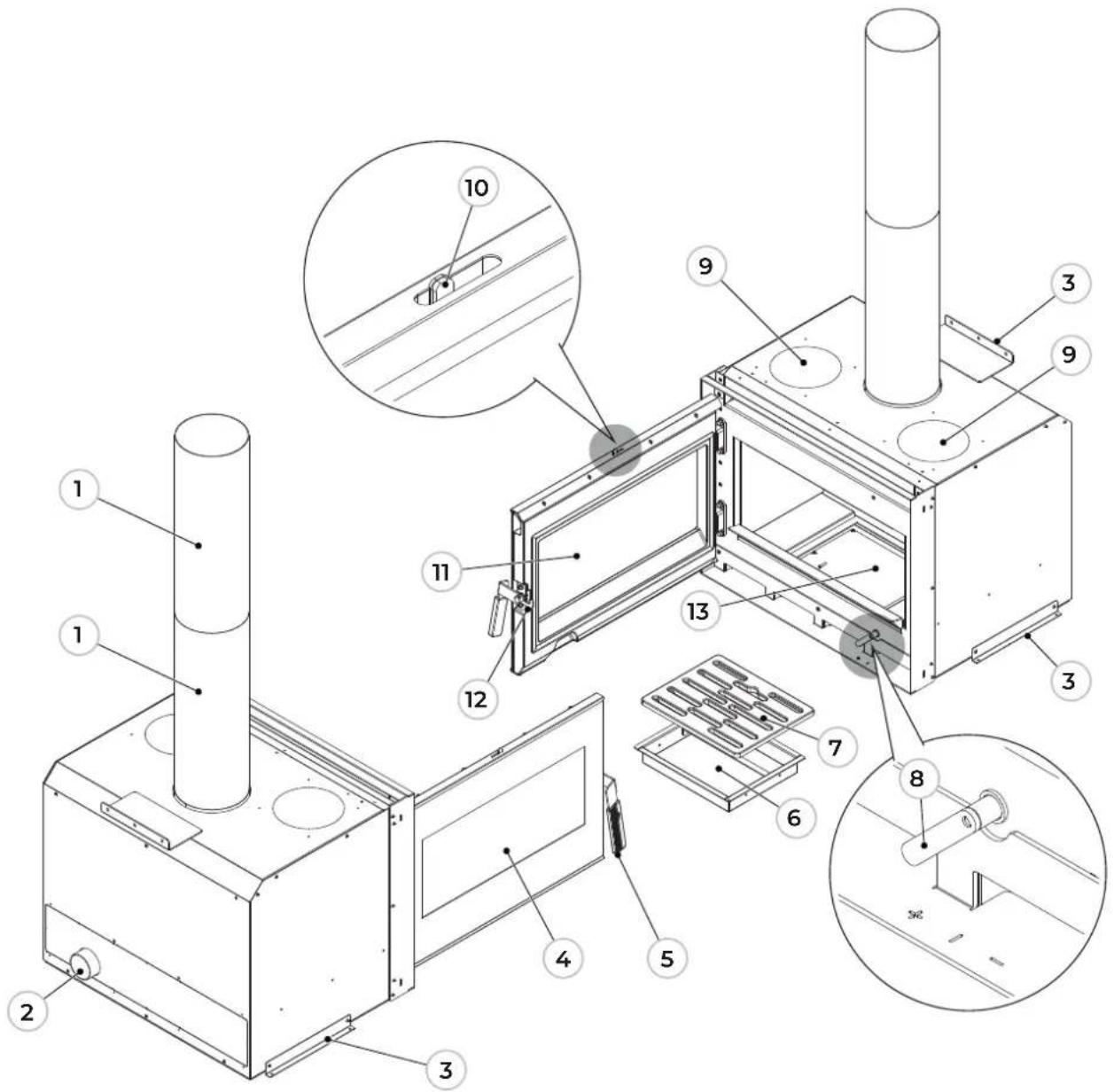

1.1 Hauptkomponenten

1 Rauchabzug
2 Brennlufteintritt
3 Befestigungsplatte
4 Türglas
5 Kalter Türgriff
6 Aschelade
7 Feuerrost
8 Brennlufteinstellung
9 Vorbereitung Luftkanalisierung
10 Einstellung Gebläse für Glasreinigung
11 Tür
12 Schließhaken
13 Vorbereitung Raum-Gebläse

1.2 Abmessungen

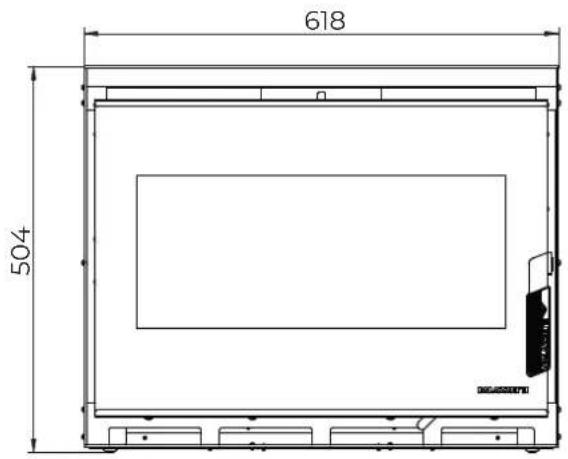

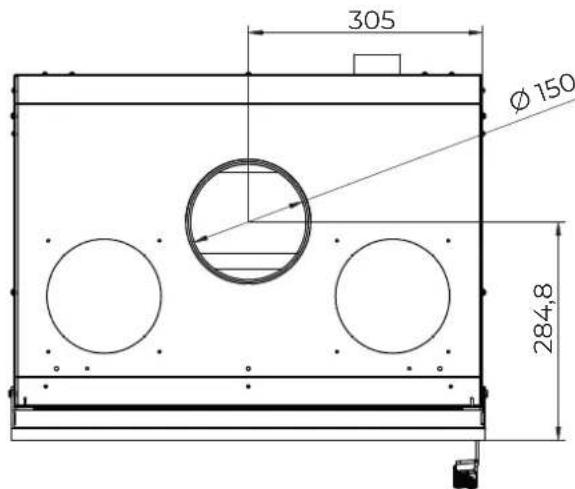

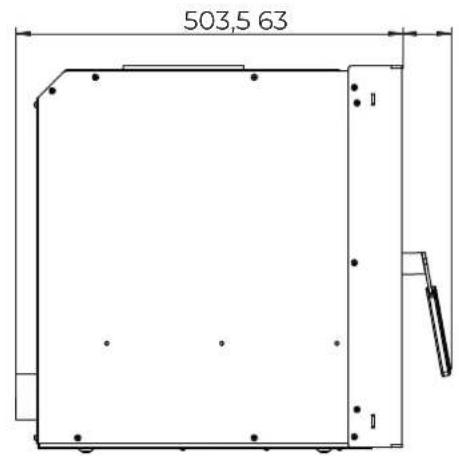

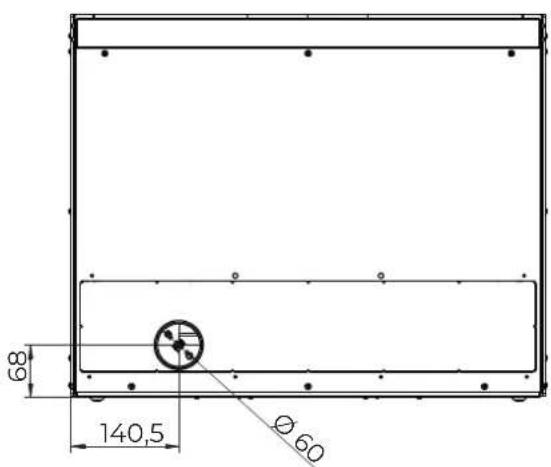

1.2.1 GTM-70

618 504

503,5 63

305 Ø150 284,8

68 140,5 Ø60

Abbildung 3

∅ 60 Brennluftteintritt

∅ 150 Rauchabzug

(*) abhängig von den Standfüßen verstellbare Höhe

Abmessungen in mm

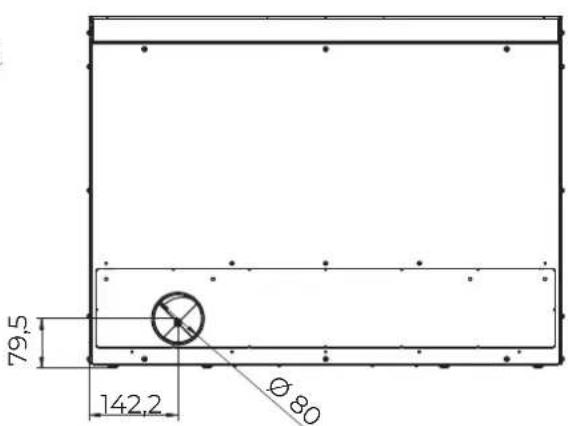

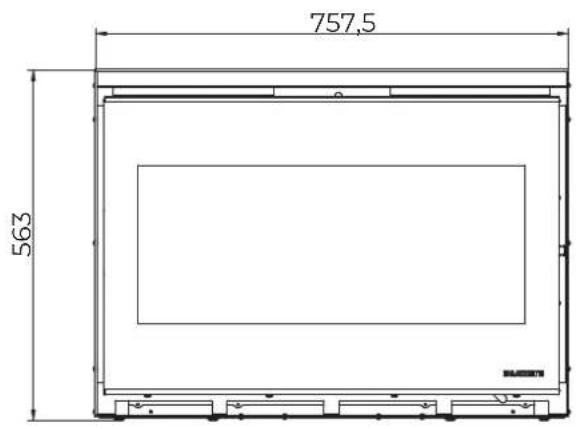

1.2.2 GTM-80

757,5 563

521,2

375 Ø180 274.7

79,5 142,2 Ø80

Abbildung 4

∅ 80 Brennluftteintritt
∅ 180 Rauchabzug

(*) abhängig von den Standfüßen verstellbare Höhe

Abmessungen in mm

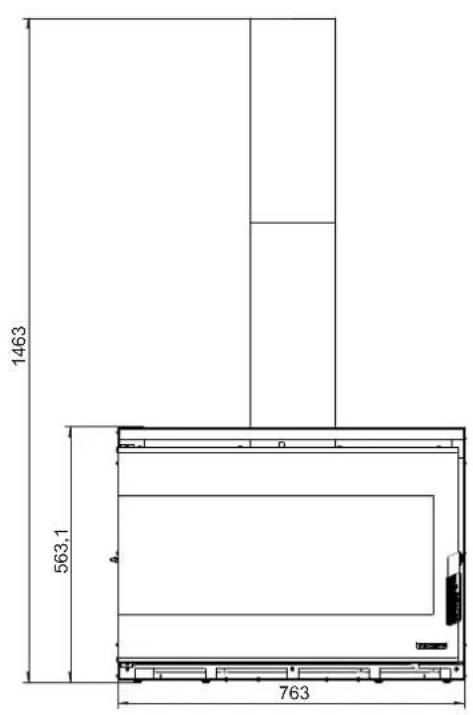

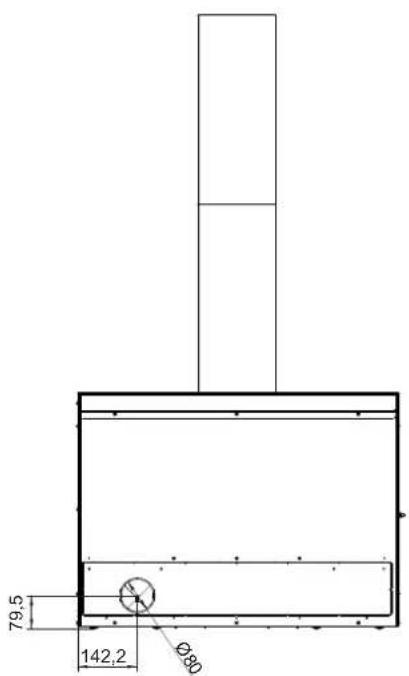

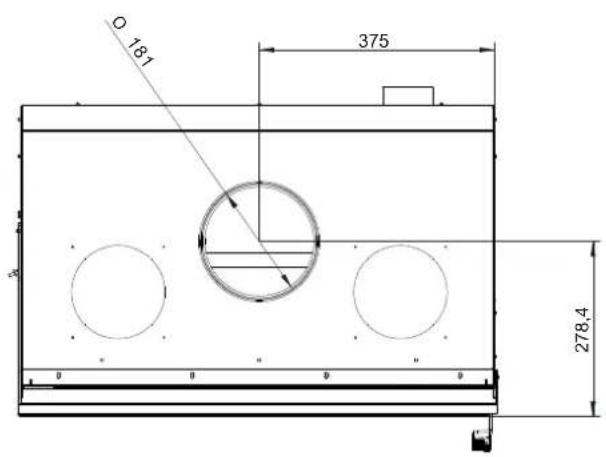

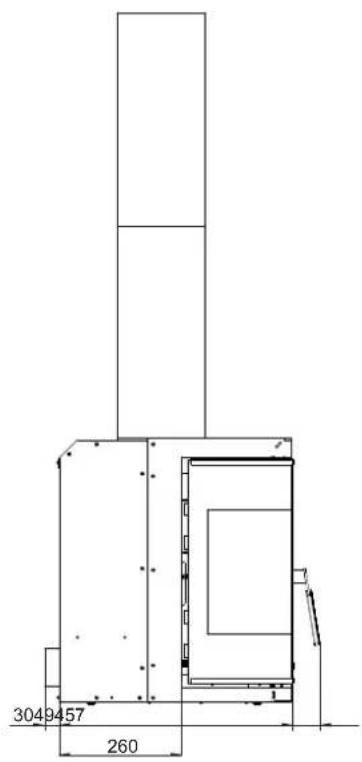

1.2.4 GTM-80 R-L

1463 563.1 763

3049457 260

O 181 375 278,4

79,5 142,2 Ø80

Abbildung 6

∅ 80 Brennluftteintritt

∅ 180 Rauchabzug

(*) abhängig von den Standfüßen verstellbare Höhe

Abmessungen in mm

1.3 Technische Daten

1.3.1 Modelle GTM-70 - GTM-90

Par. Beschreibung		M.Einh.	GTM-70 GTM-90
P_nom	Nennwärmeleistung kW 9 13.8
_nom	Geräteeffizienz bei Nennwärmeleistung % 88 86
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	% 78 76
EEI	Energieeffizienzindex, als ganze Zahl angegeben		117	114
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	640	600
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	100	99
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	23	14
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	22	14
p_nom	Abgasabzug bei Nennwärmeleistung	Pa	12
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	185	240
T_class	Schornsteinklassifizierung gemäß Referenznorm		600
_fg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	7.7	10
	CO_2	%	9.23	10.1
	Zulässiger Kamin-Höchstzug	Pa	20
	Zulässiger Kamin-Mindestzug	Pa	8
	Mindestzug für die Schornsteingröße	Pa	0.0
	Gewicht	kg	102	167
	Ofen für Räume mit einer Mindestgröße von	m3	25 30
	Durchmesser Rauchabzug	mm	150	200
	Brennstoff	-	Brennholz
	Durchmesser Außenluftanschluss	mm	110	130

1.3.2 Modelle GTM-80 - GTM-80 R-L

Par. Beschreibung		M.Einh.	GTM-80	GTM80R	GTM80L
P_nom	Nennwärmeleistung	kW		12.4
_nom	Geräteeffizienz bei Nennwärmeleistung % 86
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%		76
EEI	Energieeffizienzindex, als ganze Zahl angegeben			114
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^4		620
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3		99
OCC_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3		26
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3		14
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
T_snom	Abgastemperatur bei Nennwärmeleistung	°C		250
T_class	Schornsteinklassifizierung gemäß Referenznorm			600
_fg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s		8.2
	CO_2	%		12.12
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		8
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg		130
	Ofen für Räume mit einer Mindestgröße von	m ^3		55
	Durchmesser Rauchabzug	mm		180
	Brennstoff	-		Brennholz
	Durchmesser Außenluftanschluss	mm		120

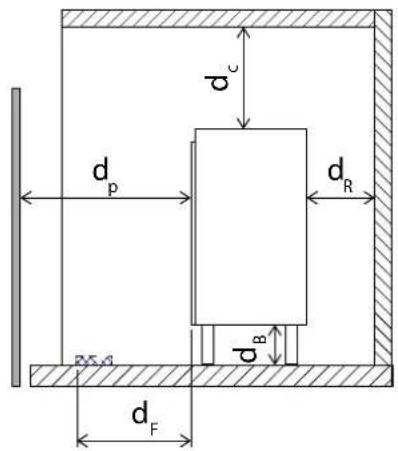

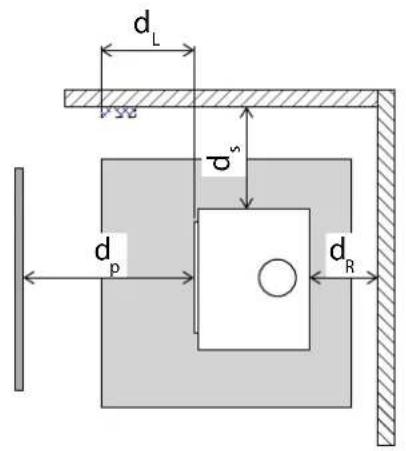

1.3.3 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	GTM-70 GTM-90
d_p	Mindestabstände von der Rückseite zum Brenngut mm 300
d_s	Mindestabstände von den Seiten zum Brenngut mm 400 500
d_c	Mindestabstände von oben zum Brenngut mm 1000
d_p	Mindestabstände von der Vorderseite des Brennguts	mm	2000
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	1500
d_B	Mindestabstände unter dem Boden (nicht von den Standfüßen abhängig) zum Brenngut	mm	350

Par. Beschreibung		M.Einh.	GTM-80	GTM80R	GTM80L
d_R	Mindestabstände von der Rückseite zum Brenngut mm 300
d_s	Mindestabstände von den Seiten zum Brenngut mm 400		800
d_c	Mindestabstände von oben zum Brenngut mm 1000
d_p	Mindestabstände von der Vorderseite des Brennguts	mm	2000		800
d_f	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm		1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm		1500
d_B	Mindestabstände unter dem Boden (nicht von den Standfüßen abhängig) zum Brenngut	mm	350		-

d_c d_p d_R d_B d_F 25.4

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
