GTM80 L - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	Palazzetti
Modèle	GTM80 L
Puissance thermique nominale	12,4 kW
Rendement à puissance nominale	86 %
Rendement saisonnier	76 %
Indice d'efficacité énergétique	114
Émissions de CO (à 13 % O₂)	620 mg/m³
Émissions de NOx (à 13 % O₂)	99 mg/m³
Émissions de particules (à 13 % O₂)	14 mg/m³
Combustible	Bois
Diamètre de sortie des fumées	180 mm
Diamètre de la prise d'air extérieure	120 mm
Volume minimal de pièce	55 m³
Poids	130 kg
Dimensions (L × P × H)	563 × 757 × 521 mm
Distance de sécurité – arrière	300 mm
Distance de sécurité – côtés	800 mm
Distance de sécurité – devant	1500 mm
Réglage de l'air comburant	Oui
Nettoyage de la vitre	Air de nettoyage réglable
Tiroir à cendres	Oui
Grille du foyer	Fonte
Préparation pour ventilateur ambiant	Oui
Notice	68 pages, multilingue (FR, DE, etc.)

FOIRE AUX QUESTIONS - GTM80 L Palazzetti

Quelle est la puissance thermique du poêle GTM80 L ?

La puissance thermique nominale est de 12,4 kW, adaptée pour chauffer des pièces d'au moins 55 m³.

Quel type de bois utiliser ?

Utilisez uniquement du bois sec (humidité < 20 %) comme les bûches de hêtre, chêne ou charme. Évitez le bois traité ou humide.

Comment régler l'air comburant ?

Le réglage de l'air comburant se fait via la commande située sous la porte. Tournez-la pour augmenter ou diminuer l'arrivée d'air, ce qui influence la puissance et la durée de combustion.

Quelles sont les distances de sécurité minimales ?

Respectez les distances : 300 mm à l'arrière, 800 mm sur les côtés, 1000 mm au-dessus et 1500 mm devant l'appareil par rapport aux matériaux inflammables.

Comment nettoyer la vitre du poêle ?

Utilisez un nettoyant pour vitres de poêle ou un chiffon humide avec de la cendre fine. Réglez l'air de nettoyage de la vitre (réf. 10) pour réduire les dépôts.

À quelle fréquence faut-il ramoner le conduit ?

Le ramonage doit être effectué au moins deux fois par an (avant et après la saison de chauffe) par un professionnel, conformément à la réglementation.

Que faire si le poêle ne tire pas correctement ?

Vérifiez que le tirage est compris entre 8 et 20 Pa. Nettoyez le conduit, assurez-vous que l'arrivée d'air extérieur n'est pas obstruée et que le bois est bien sec.

Peut-on installer un ventilateur ambiant ?

Oui, le poêle est prévu pour recevoir un ventilateur ambiant en option (réf. 13). Consultez la notice pour les instructions de montage.

Où trouver des pièces détachées ?

Les pièces détachées (joints, vitre, grille, poignée) sont disponibles auprès du service après-vente Palazzetti ou chez les revendeurs agréés.

Le poêle est-il garanti ?

Oui, la garantie constructeur est généralement de 2 ans. Conservez la facture et respectez les conditions d'installation et d'utilisation décrites dans la notice.

MODE D'EMPLOI GTM80 L Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques..... 37

1.3.1 Modèles GTM-70 - GTM-90 37 1.3.2 Modèles GTM-80 - GTM-80 R-L. 37 1.3.3 Distances de sécurité minimales 38

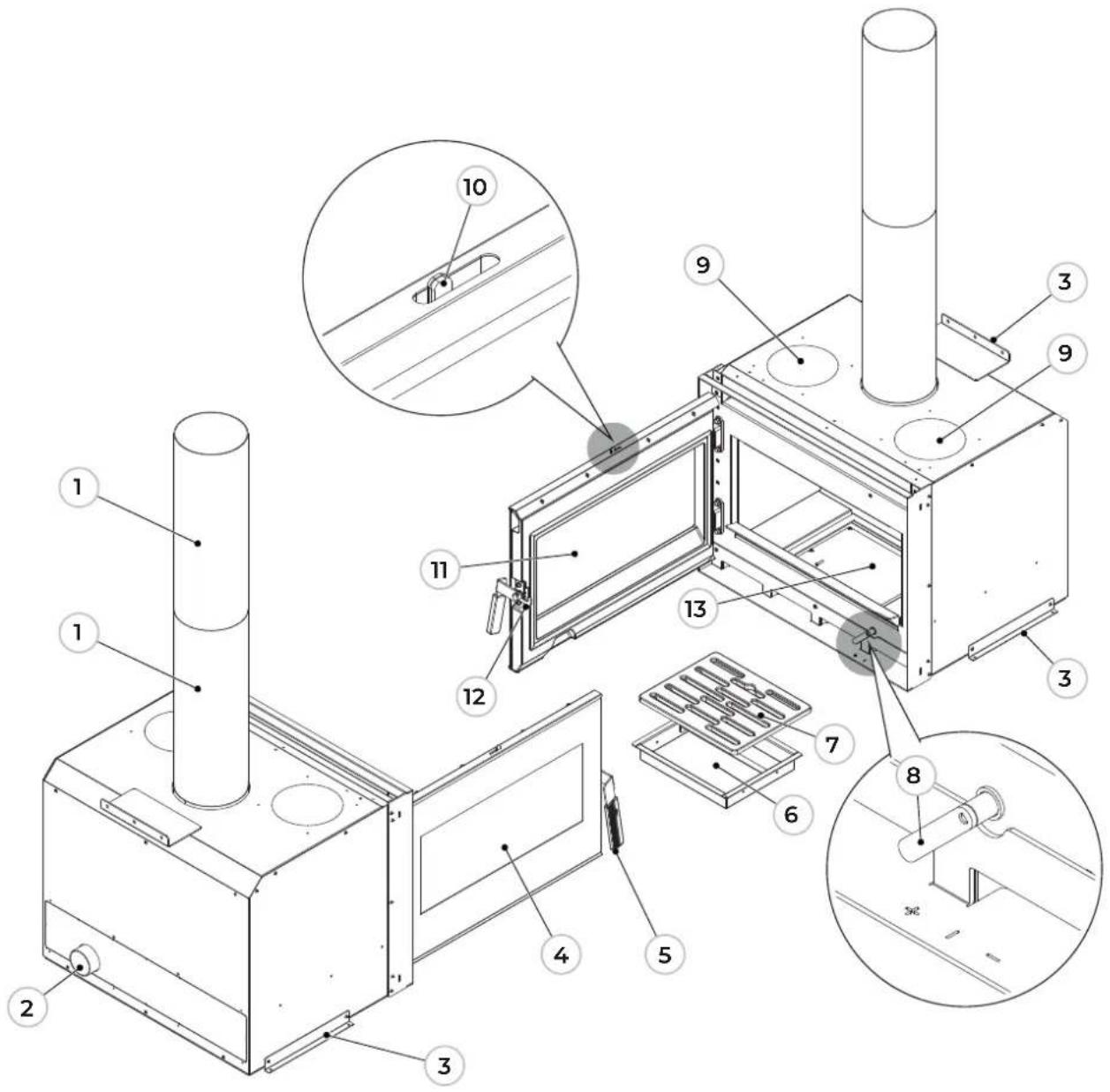

1.1 Principaux composants

1 Sortie des fumées 2 Entrée de l'air comburant 3 Plaque de fixation 4 Vitre de la porte 5 Poignée froide 6 Tiroir à cendres 7 Grille du foyer 8 Réglage de l'air comburant 9 Préparation pour canalisation de l'air 10 Réglage de l'air de nettoyage de la vitre 11 Porte 12 Crochet de fermeture 13 Préparation pour ventilateur ambiant

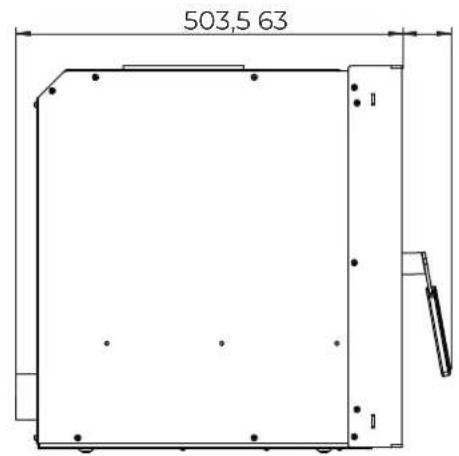

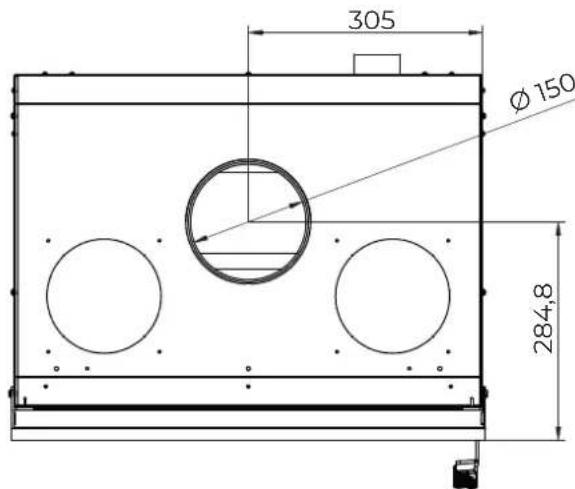

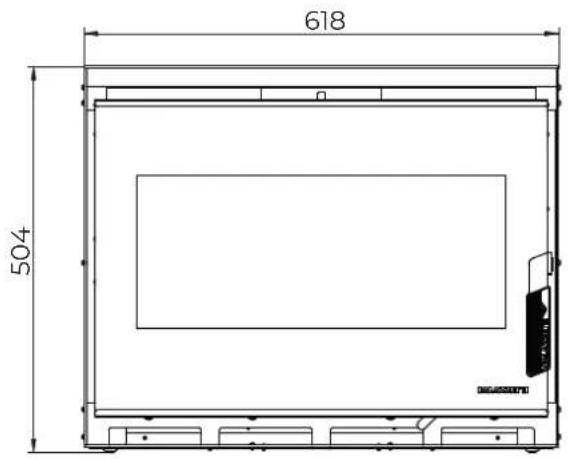

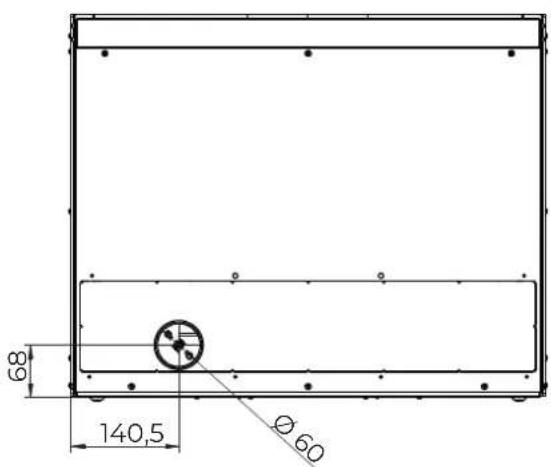

1.2.1 Gtm-70

Figure 3

∅ 60 entrée de l'air comburant ∅ 150 sortie des fumées (*) hauteur variable en fonction des pieds

Dimensions en mm

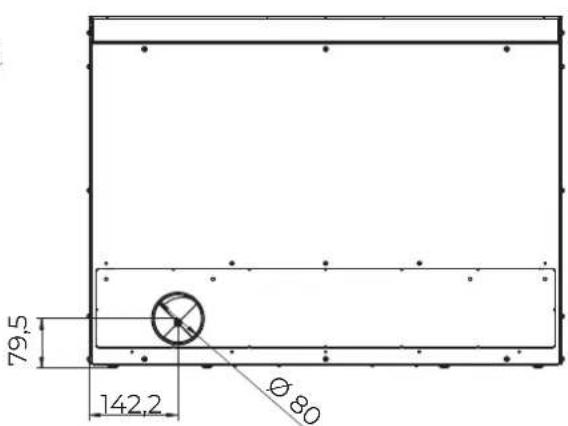

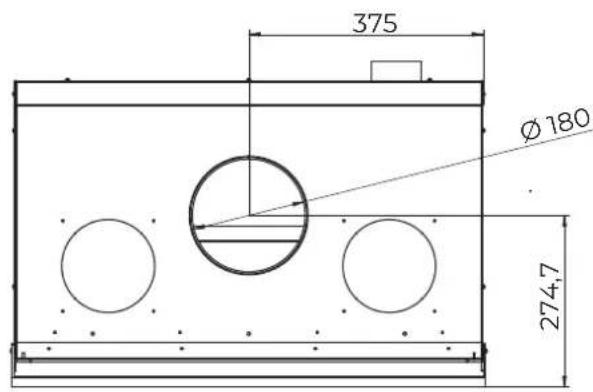

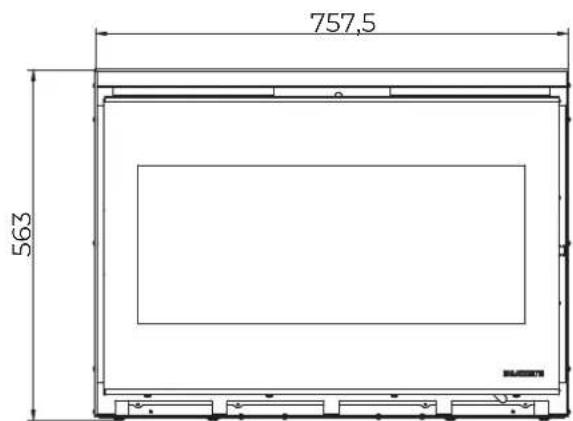

1.2.2 Gtm-80

Figure 4

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

hauteur variable en fonction des pieds

Dimensions en mm

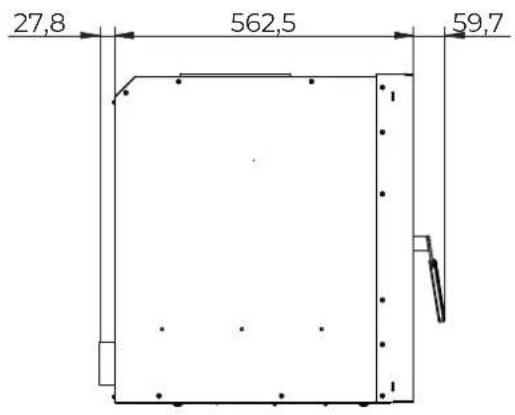

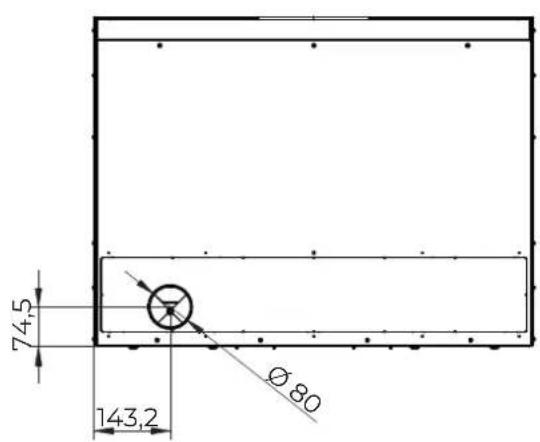

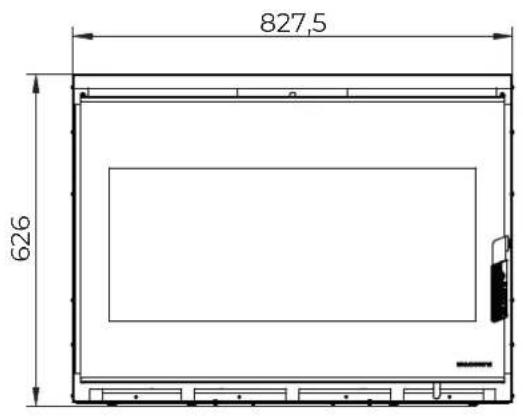

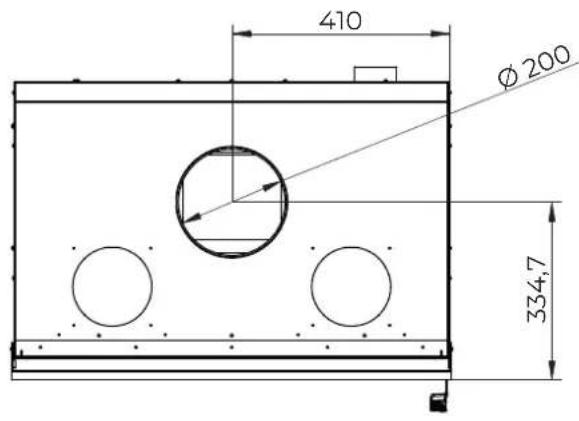

1.2.3 GTM-90

Figure 5

∅ 80 entrée de l'air comburant

∅ 200 sortie des fumées

hauteur variable en fonction des pieds

Dimensions en mm

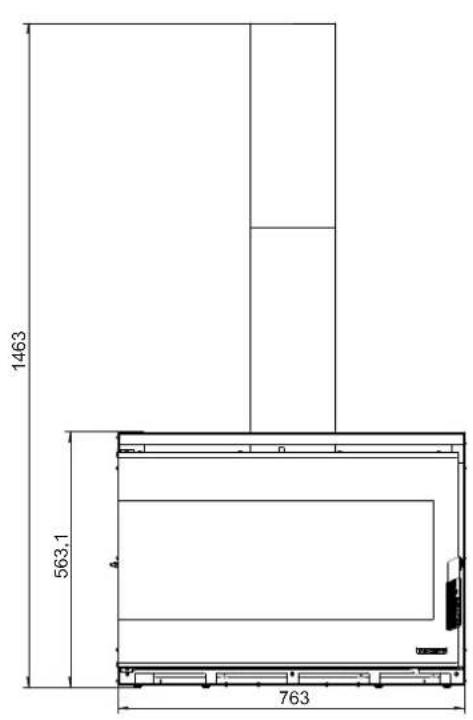

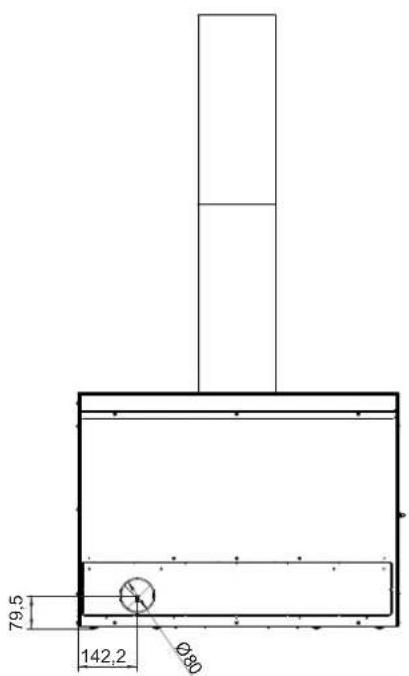

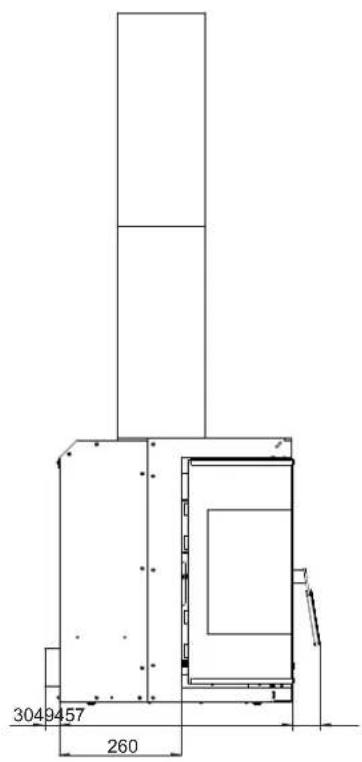

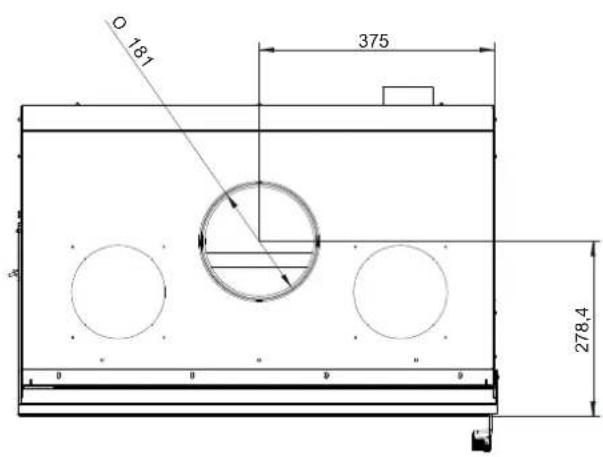

1.2.4 Gtm-80 r-l

Figure 6

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

hauteur variable en fonction des pieds

Dimensions en mm

1.3.1 Modèles gtm-70 - gtm-90

Par. Description UM		GTM-70 GTM-90
P_nom	Puissance thermique nominale kW 9 13.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 88 86
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	% 78 76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		117	114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	640	600
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	100	99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	23	14
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	22	14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa	12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	185	240
T_class	Classification de la cheminée conformément à la norme de référence		600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	7.7	10
	CO_2	%	9.23	10.1
	Tirage maximal autorisé par le conduit de cheminée	Pa	20
	Tirage minimal autorisé par le conduit de cheminée	Pa	8
	Tirage minimum pour dimensionnement du poêle	Pa	0.0
	Poids	kg	102	167
	Poêle adapté pour les pièces d'un volume minimal de	m^3	25 30
	Diamètre de sortie des fumées	mm	150	200
	Combustible	-	Bois
	Diamètre de la prise d'air extérieure	mm	110	130

1.3.2 Modèles gtm-80 - gtm-80 r-l

Par. Description UM			GTM-80	GTM80R	GTM80L
P_nom	Puissance thermique nominale	kW		12.4
_nom	Rendement de l'appareil à la puissance thermique nominale %		86
_5	Rendement saisonnier de l'appareil à la puissance thermique nominale	%		76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier			114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		620
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		26
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3		14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C		250
T_class	Classification de la cheminée conformément à la norme de référence			600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s		8.2
	CO_2	%		12.12
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		130
	Poêle adapté pour les pièces d'un volume minimal de	m3		55
	Diamètre de sortie des fumées	mm		180
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm		120

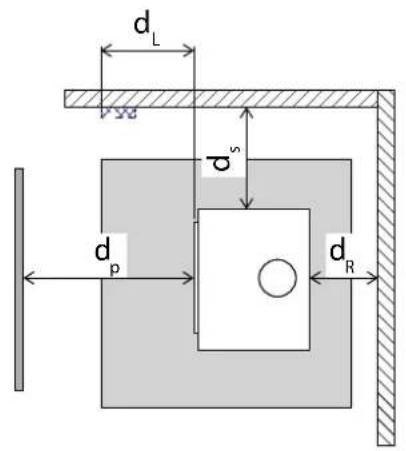

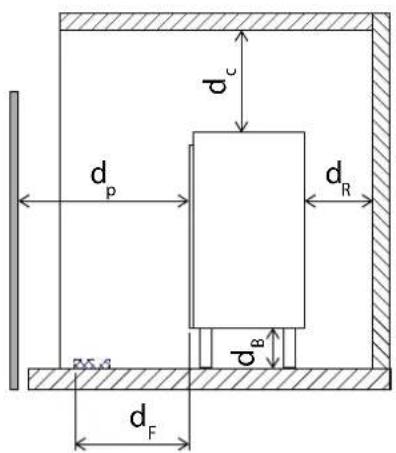

1.3.3 Distances de sécurité minimales

Par. Description UM		CTM-70 GTM-90
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 400 500
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 2000
d_f	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm 350

Par. Description UM		GTM-80 GTM80R GTM80L
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm	400	800
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_P	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm	2000	800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm	350	-

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
