MANUAL DE USUARIO Ecofire Vivi 9 Palazzetti

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Dragi kupče,

Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.

1 INFORMACIÓN DEL PRODUCTO 56

1.1 Componentes principales ..... 56

1.1.1 VIVI....56

1.2 Medidas....58

1.2.1 VIVI US. 58

1.2.2 VIVI 59

1.3 Características técnicas....60

1.3.1 Modelos VIVI US 60

1.3.2 Modelos VIVI....61

1.3.3 Distancias mínimas de seguridad ..... 62

1.3.4 Distancias mínimas para un mantenimiento y gestión correctos ..... 63

2 REVESTIMIENTO 64

2.1 Desmontaje y montaje del revestimiento....64

2.1.1 Desmontaje de los laterales....64

2.1.2 Desmontaje de la trasera....64

3 KITS OPCIONALES 65

3.1 Instalación del kit PRO2 65

3.1.1 Componentes del kit 65

3.1.2 Instalación 65

1 INFORMACIÓN DEL PRODUCTO

1.1 Componentes principales

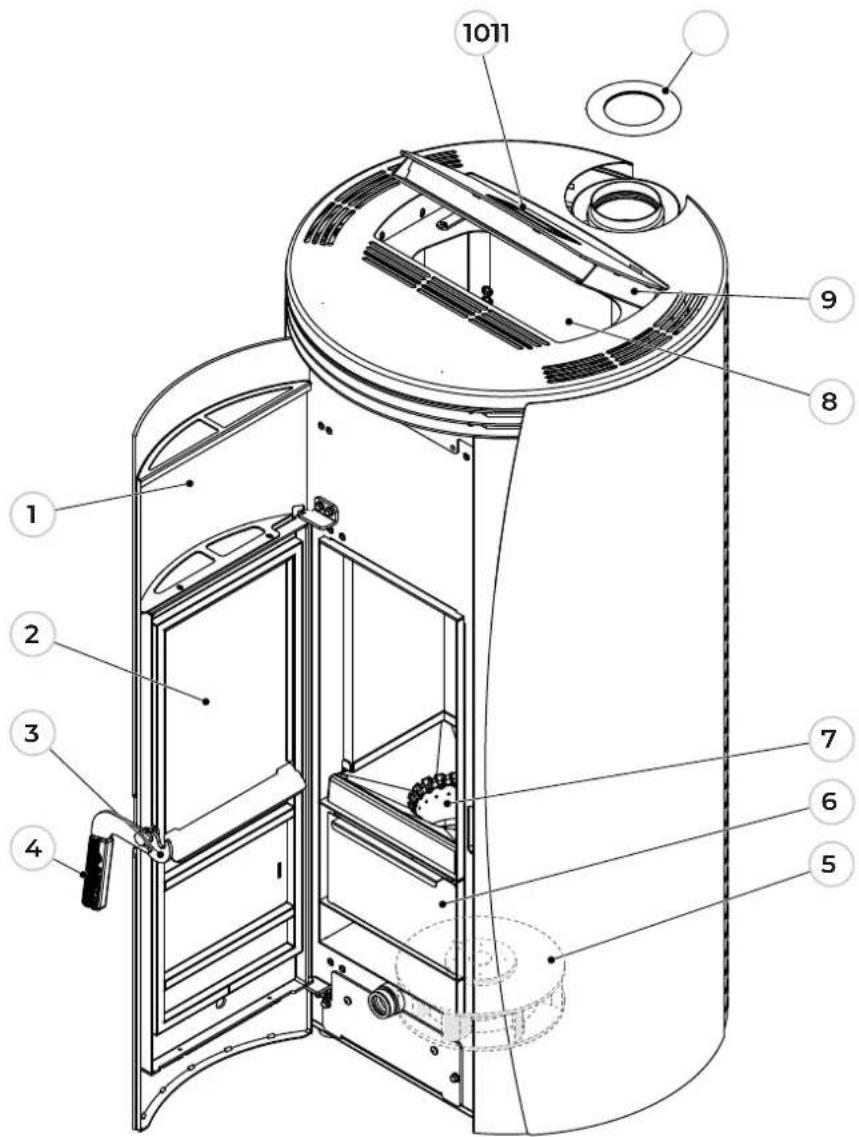

1.1.1 VIVI

1011 9 8 7 6 5 1 2 3 4

Figura 1

1 Puerta
2 Cristal interno de la puerta
3 Manilla de apertura
4 Manilla fría
5 Ventilador de ambiente
6 Cajón de la ceniza
7 Brasero
8 Depósito de pellets
9 Tapa del depósito
10 Pantalla
11 Arandela

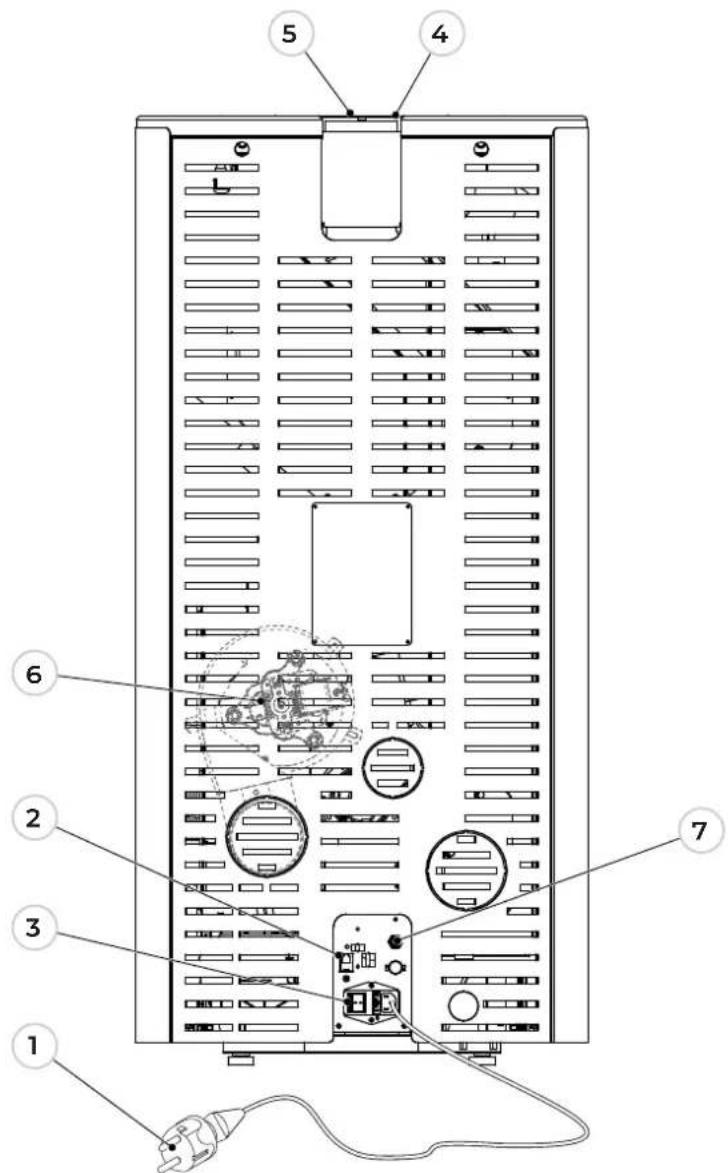

1 Cable de alimentación
2 Conector RJ11
3 Interruptor de encendido
4 Entrada de aire comburente
5 Tubo de salida de humos
6 Ventilador trasero (PRO2 - OPCIONAL)
7 Sonda de ambiente

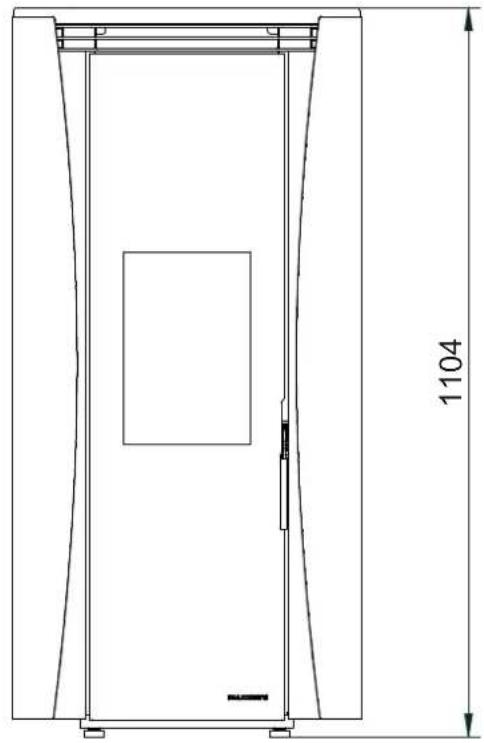

1.2 Medidas

1.2.1 VIVI US

1.3 Características técnicas

1.3.1 Modelos VIVI US

Par. Descripción UM		VIVI TCA 6 US VIVI TCA 9 US
P_nom	Potencia térmica nominal kW 6 9
P_part	Potencia térmica de salida en condiciones de carga parcial kW 2.5
_nom	Eficiencia del aparato a la potencia térmica nominal % 90 88
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%	91
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	85.9	84.3
EEI	Índice de eficiencia energética, expresado como número entero		126	124
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial	mg/m3		275
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		62
OCG_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	7	10
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		8
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa		10
el_53	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.045
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.02
E	Tensión de alimentación	V		220-240
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	197	270
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		120
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_lg norm	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	4.1	5.4
_lg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.1
	CO_2	%	11	13.5
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg		105
	Capacidad del depósito de alimentación	kg		16
	Estufa adecuada para locales no inferiores a	m3		25
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm		100

1.3.2 Modelos VIVI

Par. Descripción UM		VIVI TCA 6 VIVI TCA 9
P_nom	Potencia térmica nominal kW 6 9
P_part	Potencia térmica de salida en condiciones de carga parcial kW 2.5
_nom	Eficiencia del aparato a la potencia térmica nominal	%	90	88
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%	91
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	85.9	84.3
EEI	Índice de eficiencia energética, expresado como número entero		126	124
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m	3		275
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		62
OCG_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	7	10
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		8
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa		10
el_ss	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.045
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.02
E	Tensión de alimentación	V		220-240
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	197	270
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		120
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	4.1	5.4
_fg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.1
	CO_2	%	11	13.5
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg		100
	Capacidad del depósito de alimentación	kg		22
	Estufa adecuada para locales no inferiores a	m3		25
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm		100

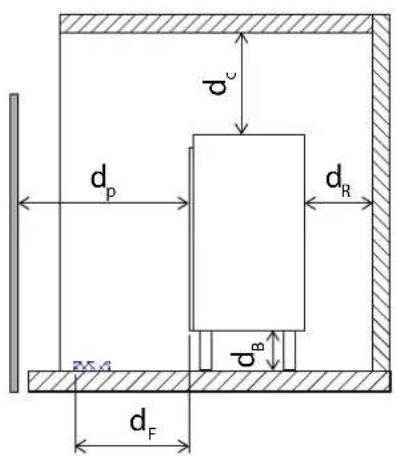

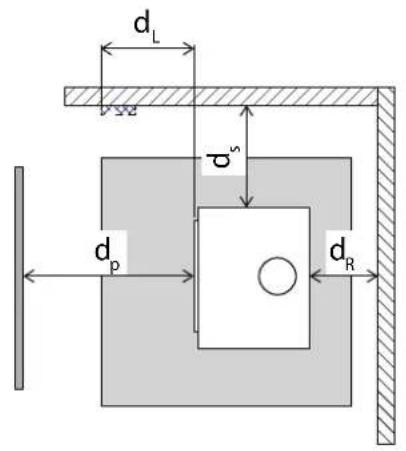

1.3.3 Distancias mínimas de seguridad

Par. Descripción UM		VIVI TCA6 US	VIVI TCA9 US	VIVI TCA6	VIVI TCA9
d_R	Distancias mínimas por detrás respecto a material combustible mm 100
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 1000
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

d_c d_p d_R 25.4 d_F

dL s2 ds dp dR

Figura 5

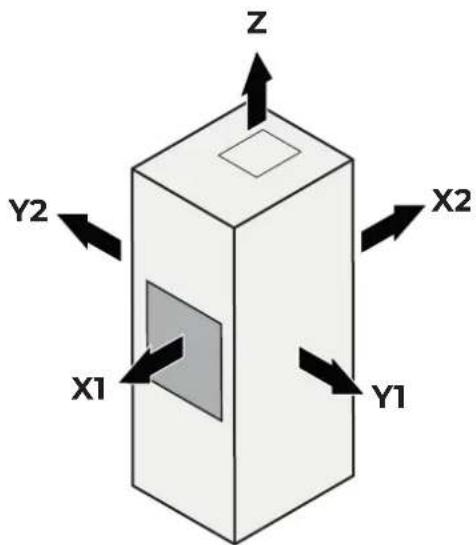

1.3.4 Distancias mínimas para un mantenimiento y gestión correctos

Par. Descripción UM			VIVI TCA 6 US	VIVI TCA 9 US	VIVI TCA 6	VIVI TCA 9
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2 Distancias mínimas por detrás respecto a material combustible mm 100
Y1	Distancias mínimas por los lados respecto a material combustible	mm		500
Y2	Distancias mínimas por los lados respecto a material combustible	mm		500
Z	Distancias mínimas por arriba respecto a material combustible	mm		750

Z Y2 X2 X1 Y1

Figura 6

2 REVESTIMIENTO

2.1 Desmontaje y montaje del revestimiento

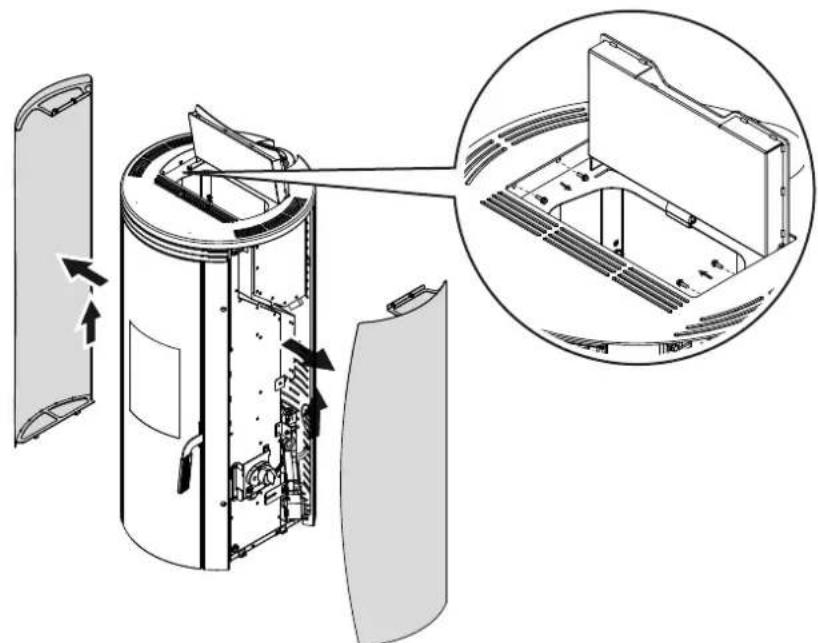

2.1.1 Desmontaje de los laterales

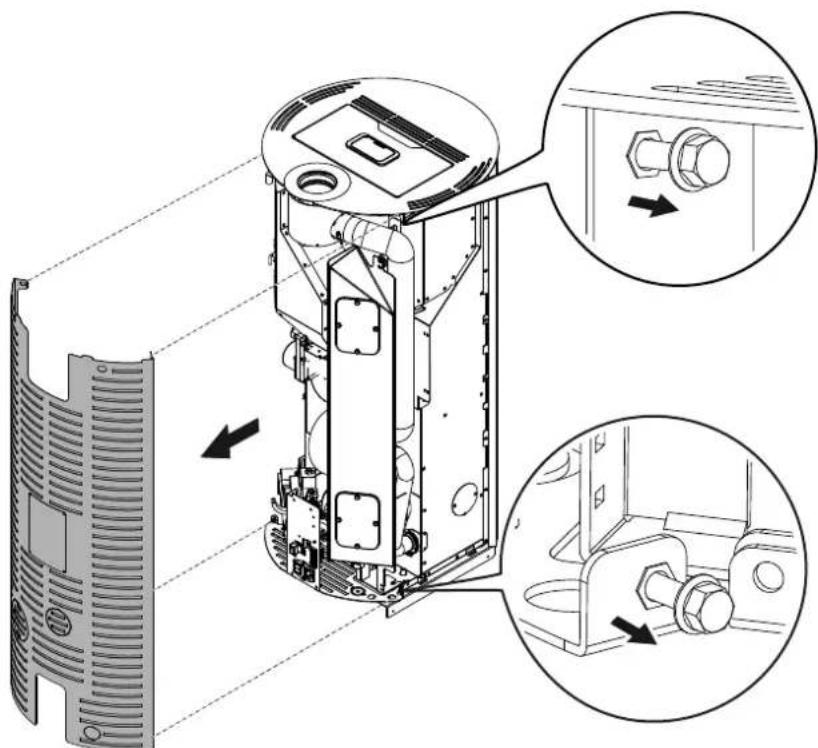

2.1.2 Desmontaje de la trasera

Para el montaje se han de seguir los pasos en orden inverso al indicado en las figuras de desmontaje.

3 KITS OPCIONALES

3.1 Instalación del kit PRO2

3.1.1 Componentes del kit

El kit PRO2 está formado por los siguientes componentes:

• Motor centrífugo
• Tornillo de fijación del motor (M5x16 - 3 uds.)
• Soporte del ventilador
• Tornillo de fijación de soporte y codo (3,9x9,5 - 3 uds.).

3.1.2 Instalación

Para instalar el kit siga este procedimiento:

1. Desmonte los laterales y la trasera (consulte los apartados específicos)

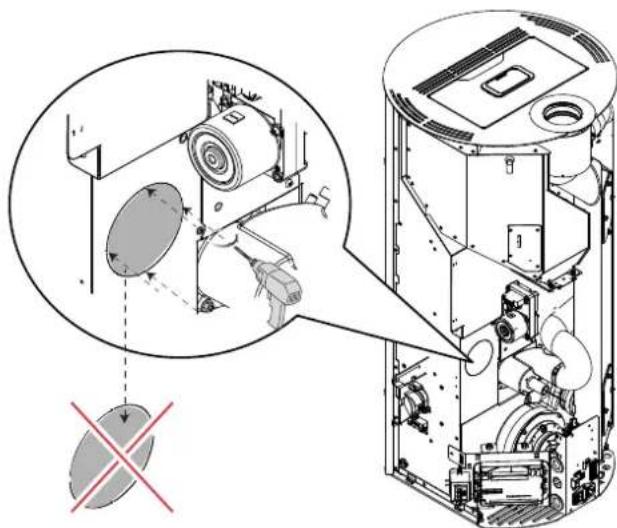

2. Quite la parte precortada de la cubierta

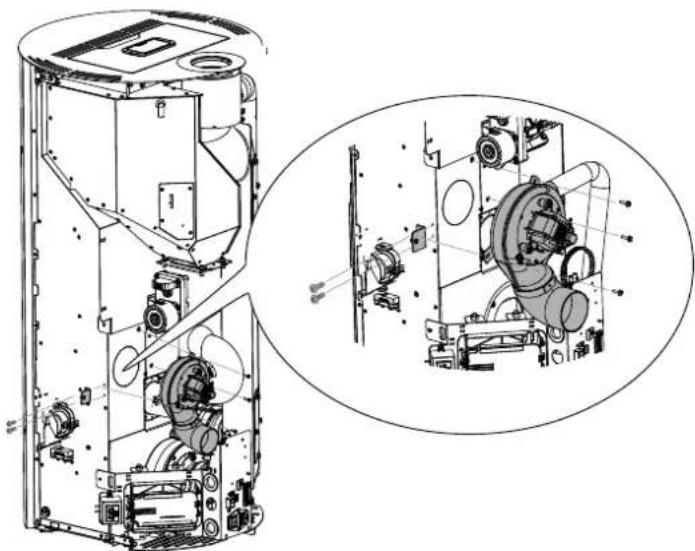

1. Instale el soporte y el ventilador

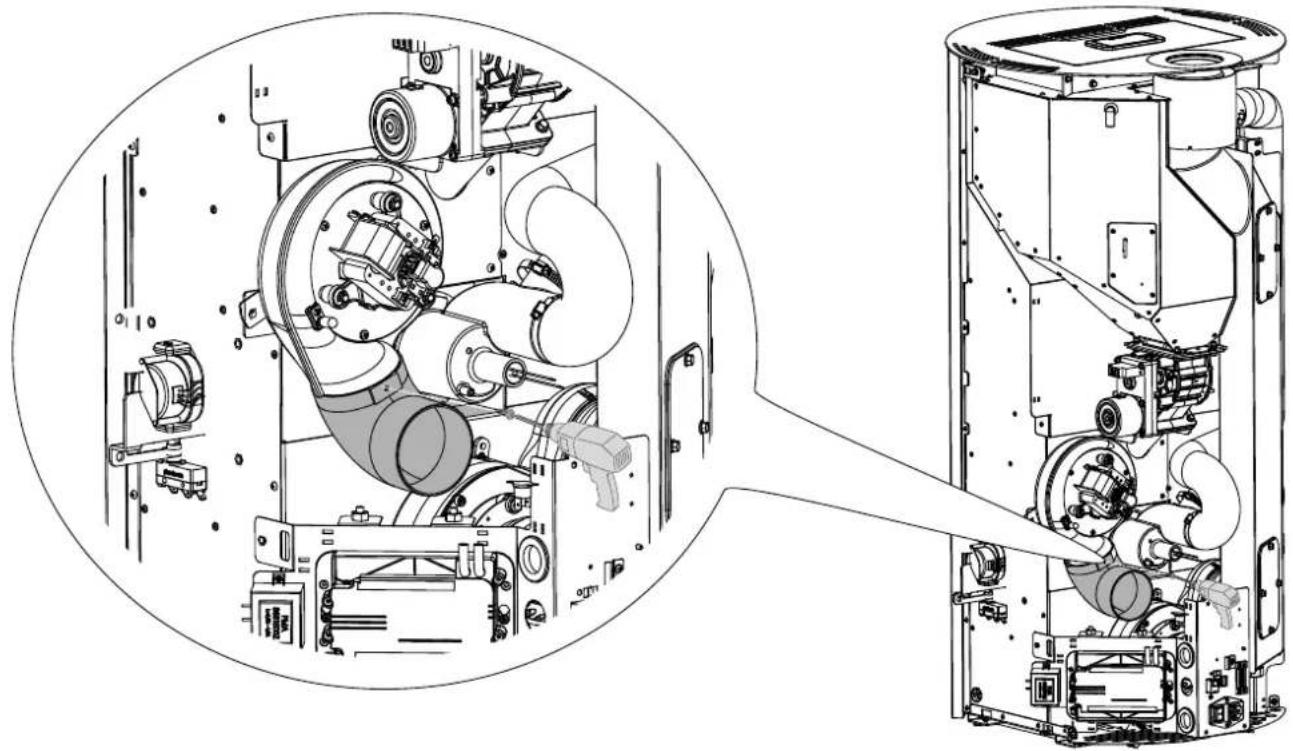

1. Fije el codo del ventilador usando el tornillo autoperforante

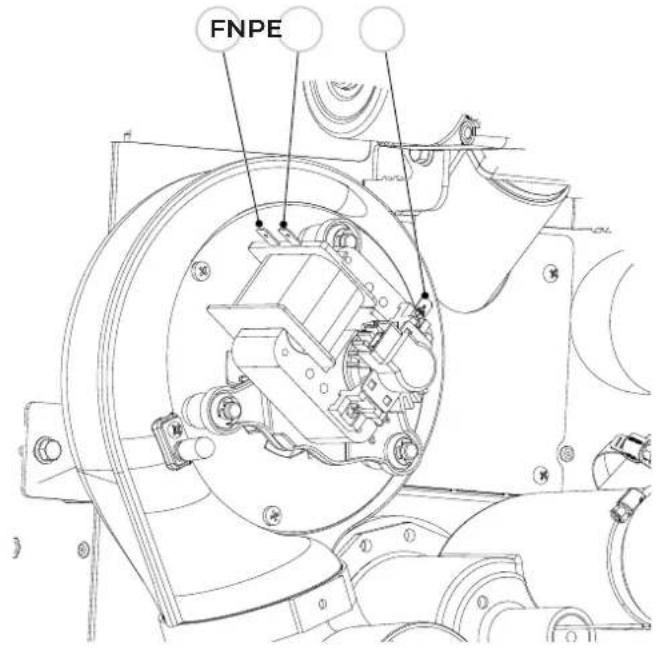

1. Conecte el ventilador mediante los cables libres de fase, neutro y tierra situados en el sistema eléctrico del producto, cerca del grupo de carga

FNPE

Figura 12

1. Quite la parte precortada de la trasera

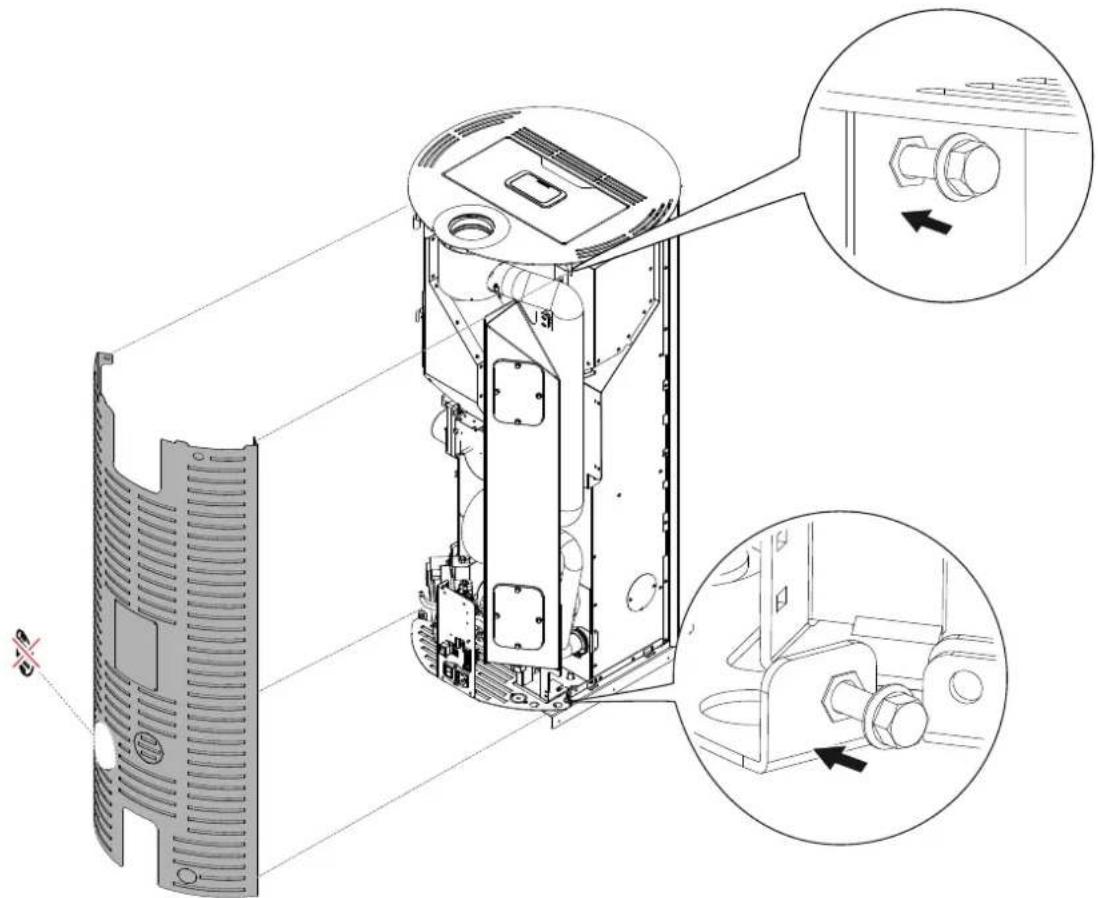

2. Vuelva a montar la trasera

Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.
