Type de produit	Poêle à granulés hydraulique
Marque	Palazzetti
Modèle	Ecofire Dadò Idro 10
Puissance thermique globale	4,6 - 10,3 kW
Puissance thermique à l'eau	3,9 - 9,5 kW
Rendement	96 %
Consommation horaire de granulés	1 - 2,23 kg/h
Capacité du réservoir	45 kg
Autonomie estimée	Jusqu'à 20 h à puissance minimale
Température des fumées	59,3 - 78 °C
Émissions de CO (à 13% O2)	82 - 276 mg/Nm³
Diamètre sortie fumée	80 mm
Diamètre arrivée air comburant	60 mm
Diamètre prise d'air externe	100 mm
Tirage requis	12 ± 2 Pa
Volume minimal de la pièce	40 m³
Pression maximale de fonctionnement	2,5 bar
Contenu en eau de la chaudière	42,3 L
Alimentation électrique	220-240 V, 50 Hz
Puissance électrique absorbée (fonctionnement)	45 W
Puissance électrique à l'allumage	360 W
Dimensions (H x L x P)	1341 x 615 x 604 mm
Poids	223 kg
Combustible	Granulés de bois (pellets)
Raccordement hydraulique	Tuyaux 3/4" gaz mâle (refoulement et retour)
Entretien courant	Nettoyage hebdomadaire du brûleur et du cendrier
Fréquence de ramonage	Annuel (obligatoire)
Sécurité	Sécurité thermique, pression, allumage électronique
Garantie	2 ans

FOIRE AUX QUESTIONS - Ecofire Dadò Idro 10 Palazzetti

Comment allumer le poêle Ecofire Dadò Idro 10 ?

Assurez-vous que le réservoir est rempli de granulés et que le poêle est branché. Appuyez sur le bouton d'allumage (ou utilisez la télécommande). Le poêle effectue un cycle d'allumage automatique avec résistance électrique. Suivez les instructions du manuel pour les réglages initiaux.

Quel type de granulés dois-je utiliser ?

Utilisez des granulés de bois certifiés (ENplus A1 ou A2) de diamètre 6 mm. Évitez les granulés humides ou de mauvaise qualité qui peuvent encrasser le brûleur.

Comment régler la température de l'eau de chauffage ?

Utilisez le panneau de commande pour régler la température souhaitée (généralement entre 30 et 80 °C). Le poêle module automatiquement sa puissance pour maintenir la consigne.

Que faire si le poêle ne s'allume pas ?

Vérifiez l'alimentation électrique, le niveau de granulés dans le réservoir, et que la porte est bien fermée. Si le problème persiste, nettoyez le brûleur et la bougie d'allumage. Consultez la notice pour les codes d'erreur.

Comment nettoyer le brûleur ?

Attendez que le poêle soit froid. Retirez le cendrier et le brûleur. Aspirez les cendres et les résidus. Utilisez une brosse pour nettoyer les trous du brûleur. Remettez en place.

Quelle est la fréquence de ramonage nécessaire ?

Le ramonage du conduit de fumée est obligatoire au moins une fois par an, de préférence avant la saison de chauffe. Faites appel à un ramoneur professionnel.

Puis-je raccorder le poêle à un circuit de chauffage central existant ?

Oui, le poêle est conçu pour être raccordé à un circuit hydraulique (radiateurs, plancher chauffant). Prévoyez un vase d'expansion, une pompe et les vannes de sécurité. Consultez un professionnel pour l'installation.

Quelle est la consommation électrique du poêle ?

En fonctionnement normal, le poêle consomme environ 45 W. Lors de l'allumage, la résistance électrique consomme 360 W pendant quelques minutes. La consommation annuelle est faible.

Comment vidanger le circuit d'eau du poêle ?

Coupez l'alimentation électrique et laissez refroidir. Fermez les vannes d'arrêt. Ouvrez le purgeur et le robinet de vidange au point bas du circuit. Récupérez l'eau dans un seau. Consultez la notice pour les précautions antigel.

Que faire en cas de panne de courant ?

Le poêle s'éteint automatiquement. Lorsque le courant revient, il peut redémarrer automatiquement selon les réglages. Si ce n'est pas le cas, relancez manuellement. Vérifiez que les composants électroniques n'ont pas été endommagés.

MODE D'EMPLOI Ecofire Dadò Idro 10 Palazzetti

1.1 Caractéristiques techniques 39

2 DÉMONTAGE ET MONTAGE DE L'HABILLAGE 43

2.1 Démontage du panneau latéral de gauche 43

2.2 Démontage du panneau latéral de droite 44

2.3 Démontage du panneau de fond 46

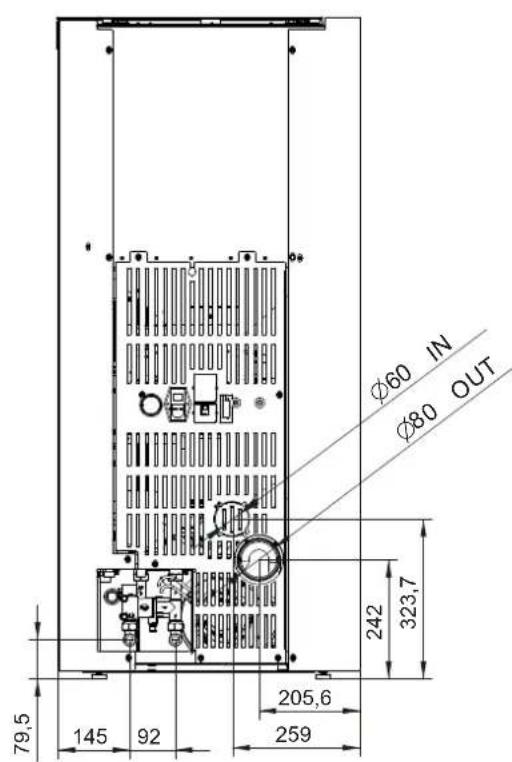

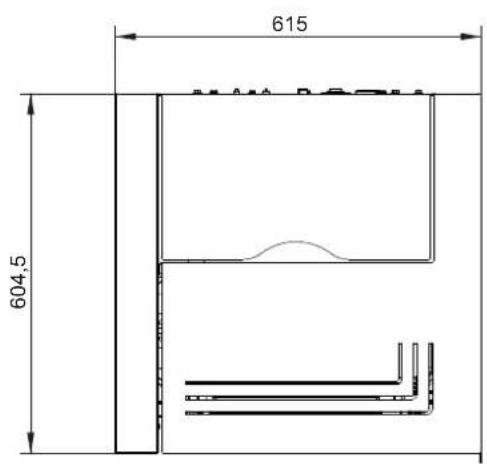

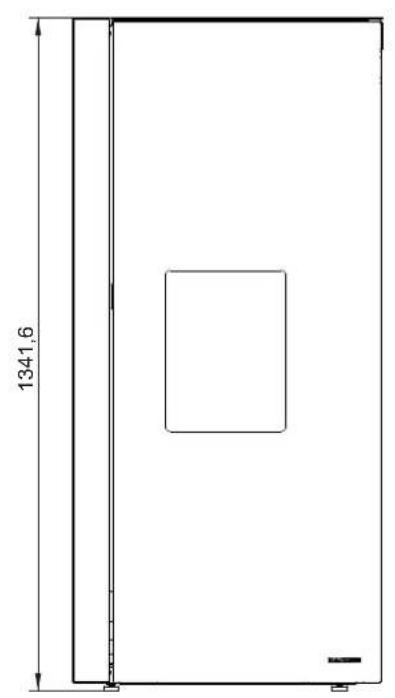

1 DESCRIPTION GÉNÉRALE

1341.6

50 66.6

615 604,5

Ø60 IN Ø80 OUT 242 323,7 79,5 145 92 205,6 259

Fig.1

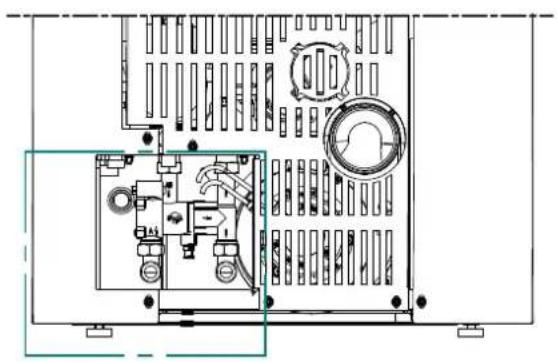

Tuyau de refoulement (3/4' gaz M)

C

Tuyau de retour (3/4' gaz M)

1.1 Caractéristiques techniques

ECOFIRE DADÒ		IDRO 10
		Min Max
Puissance thermique globale (délivrée) kW 4,6 10,3
Puissance thermique à l'eau kW 3,9 9,5
Rendement % 96,4 96
Température des fumées	°C	59,3	78
Débit des fumées	g/s	4,56	7,11
Consommation horaire de combustible	kg/h	1	2,23
Émissions de CO (à 13% d'O2)	mg/Nm3	276	82
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	45
Poids	kg	223
Nombre de ventilateurs ambiants	n° -
Capacité des ventilateurs ambiants	m3/h	-
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		DADÒ 10
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE DADÒ		IDRO 15
		Min Max
Puissance thermique globale (délivrée) kW 4,6 15
Puissance thermique à l'eau kW 3,9 14,1
Rendement % 96,4 95,3
Température des fumées °C 59,3 95,6
Débit des fumées	g/s	4,56	9,43
Consommation horaire de combustible	kg/h	1	3,27
Émissions de CO (à 13% d'O2)	mg/Nm3	276	58
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	45
Poids	kg	223
Nombre de ventilateurs ambiants	n° -
Capacité des ventilateurs ambiants	m3/h	-
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		DADÒ 15
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE DADÒ		IDRO 20
		Min Max
Puissance thermique globale (délivrée) kW 4,6 20
Puissance thermique à l'eau kW 3,9 18,9
Rendement % 96,4 94,7
Température des fumées	°C	59,3	114,4
Débit des fumées	g/s	4,56	11,28
Consommation horaire de combustible	kg/h	1	4,39
Émissions de CO (à 13% d'O2)	mg/Nm3	276	66
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	45
Poids	kg	223
Nombre de ventilateurs ambiants	n° -
Capacité des ventilateurs ambiants	m3/h	-
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		DADÒ 20
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE DADÒ		IDRO 26
		Min Max
Puissance thermique globale (délivrée) kW 4,6 26
Puissance thermique à l'eau kW 3,9 24,6
Rendement % 96,4 94
Température des fumées	°C	59,3	137
Débit des fumées	g/s	4,56	13,2
Consommation horaire de combustible	kg/h	1	5,75
Émissions de CO (à 13% d'O2)	mg/Nm3	276	94
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	45
Poids	kg	223
Nombre de ventilateurs ambiants	n° -
Capacité des ventilateurs ambiants	m3/h	-
Pression maximale de fonctionnement	bar 2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		DADÒ 26
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360

2 DÉMONTAGE ET MONTAGE DE L'HABILLAGE

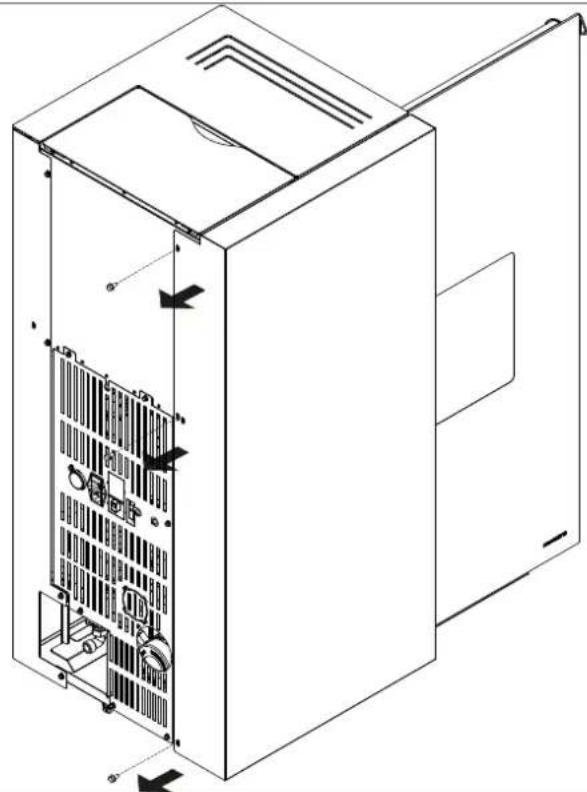

2.1 Démontage du panneau latéral de gauche

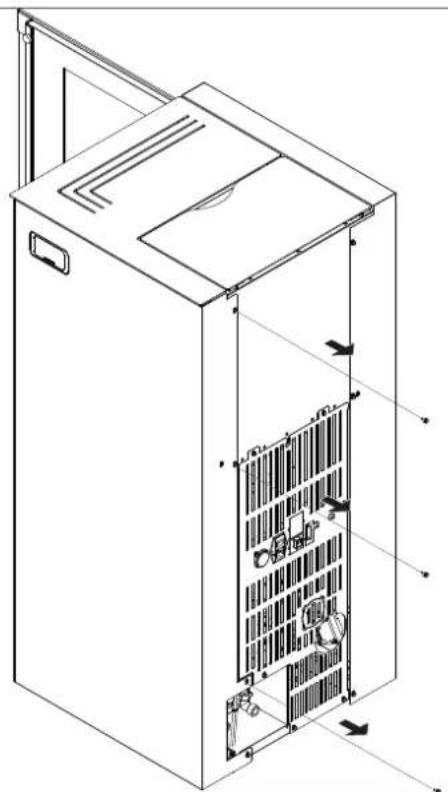

2.2 Démontage du panneau latéral de droite

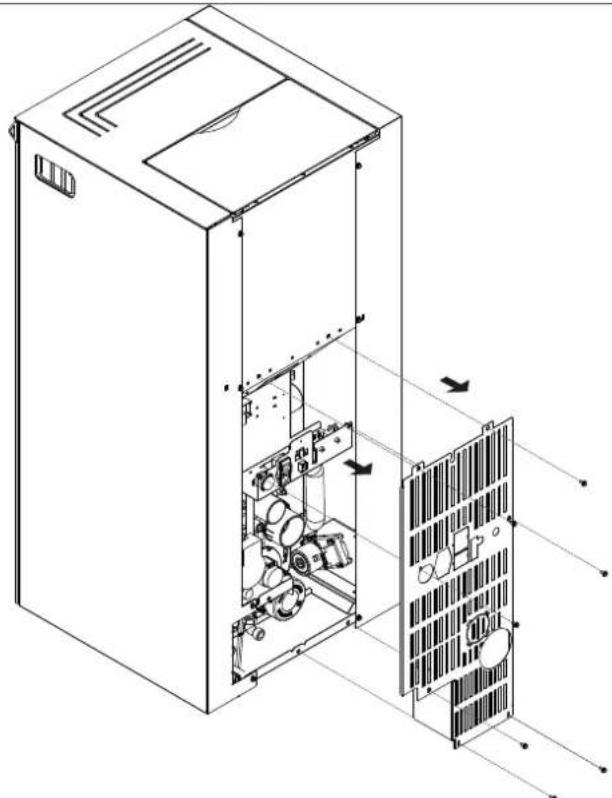

2.3 Démontage du panneau de fond

Pour le montage des composants, il est nécessaire de procéder dans le sens inverse par rapport à ce qu'indiquent les figures de démontage.

ÍNDICE

Données électriques		DADÒ 26
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360

2 DESMONTAJE Y MONTAJE DE LA CUBIERTA

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
