Type de produit	Poêle à bois
Marque	Palazzetti
Modèle	Ecopalex GTM90
Puissance thermique nominale	13,8 kW
Rendement à puissance nominale	86 %
Rendement saisonnier	76 %
Indice d'efficacité énergétique	114
Émission de CO (à 13% O2)	600 mg/m³
Émission de NOx (à 13% O2)	99 mg/m³
Combustible	Bois
Dimensions (H x L x P)	827,5 x 626 x 562,5 mm
Poids	167 kg
Diamètre de sortie des fumées	200 mm
Diamètre de la prise d'air extérieure	130 mm
Volume minimal de la pièce	30 m³
Tirage des fumées à puissance nominale	12 Pa
Température de sortie des gaz	240 °C
Débit massique des gaz d'échappement	10 g/s
Classification de la cheminée	600
Tirage maximal autorisé	20 Pa
Tirage minimal autorisé	8 Pa
Distances de sécurité minimales (arrière)	300 mm
Distances de sécurité minimales (côtés)	500 mm
Distances de sécurité minimales (haut)	1000 mm
Distances de sécurité minimales (devant)	1500 mm

FOIRE AUX QUESTIONS - Ecopalex GTM90 Palazzetti

Quel type de combustible utiliser avec le poêle Ecopalex GTM90 ?

Utilisez uniquement du bois sec (taux d'humidité inférieur à 20 %). Les essences recommandées sont le hêtre, le chêne ou le bouleau. Évitez les bois traités, peints ou humides.

Quelle est la puissance de chauffe du GTM90 ?

Le poêle offre une puissance thermique nominale de 13,8 kW, adaptée pour chauffer des pièces d'un volume minimal de 30 m³.

Comment régler l'air comburant et l'air de nettoyage de la vitre ?

L'air comburant se règle via la commande située sous la porte (repère 8). L'air de nettoyage de la vitre se règle par un tiroir dédié (repère 10). Consultez la notice pour les positions optimales selon le type de bois et la puissance souhaitée.

Quelles sont les distances de sécurité à respecter autour du poêle ?

Respectez les distances minimales suivantes par rapport aux matériaux inflammables : arrière 300 mm, côtés 500 mm, haut 1000 mm, devant 1500 mm. Un fond non inflammable est requis à 350 mm sous l'appareil.

Comment entretenir le poêle Ecopalex GTM90 ?

Videz régulièrement le tiroir à cendres (repère 6) et nettoyez la vitre avec un produit adapté. Faites ramoner le conduit de fumée au moins une fois par an par un professionnel.

Quel diamètre de conduit de fumée est requis ?

Le diamètre de sortie des fumées est de 200 mm. Le raccordement doit respecter un tirage compris entre 8 et 20 Pa, idéalement 12 Pa.

Puis-je installer une prise d'air extérieure ?

Oui, le poêle est prévu pour une canalisation d'air comburant extérieur. Le diamètre de la prise d'air est de 130 mm pour le modèle GTM90.

Que faire en cas de mauvaise combustion ou de fumée dans la pièce ?

Vérifiez que le conduit n'est pas obstrué, que l'air comburant est suffisamment ouvert et que le bois est sec. En cas de problème persistant, contactez un professionnel pour vérifier le tirage de la cheminée.

Quel entretien spécifique pour la vitre du poêle ?

Nettoyez la vitre à froid avec un chiffon doux et un nettoyant spécial poêle. Évitez les produits abrasifs qui pourraient rayer le verre.

Où trouver des pièces détachées pour le modèle GTM90 ?

Les pièces détachées (joints, vitre, grille, poignée) sont disponibles auprès des revendeurs agréés Palazzetti ou sur le site officiel. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI Ecopalex GTM90 Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques ..... 37

1.3.1 Modèles GTM-70 - GTM-90 37
1.3.2 Modèles GTM-80 - GTM-80 R-L. 37
1.3.3 Distances de sécurité minimales 38

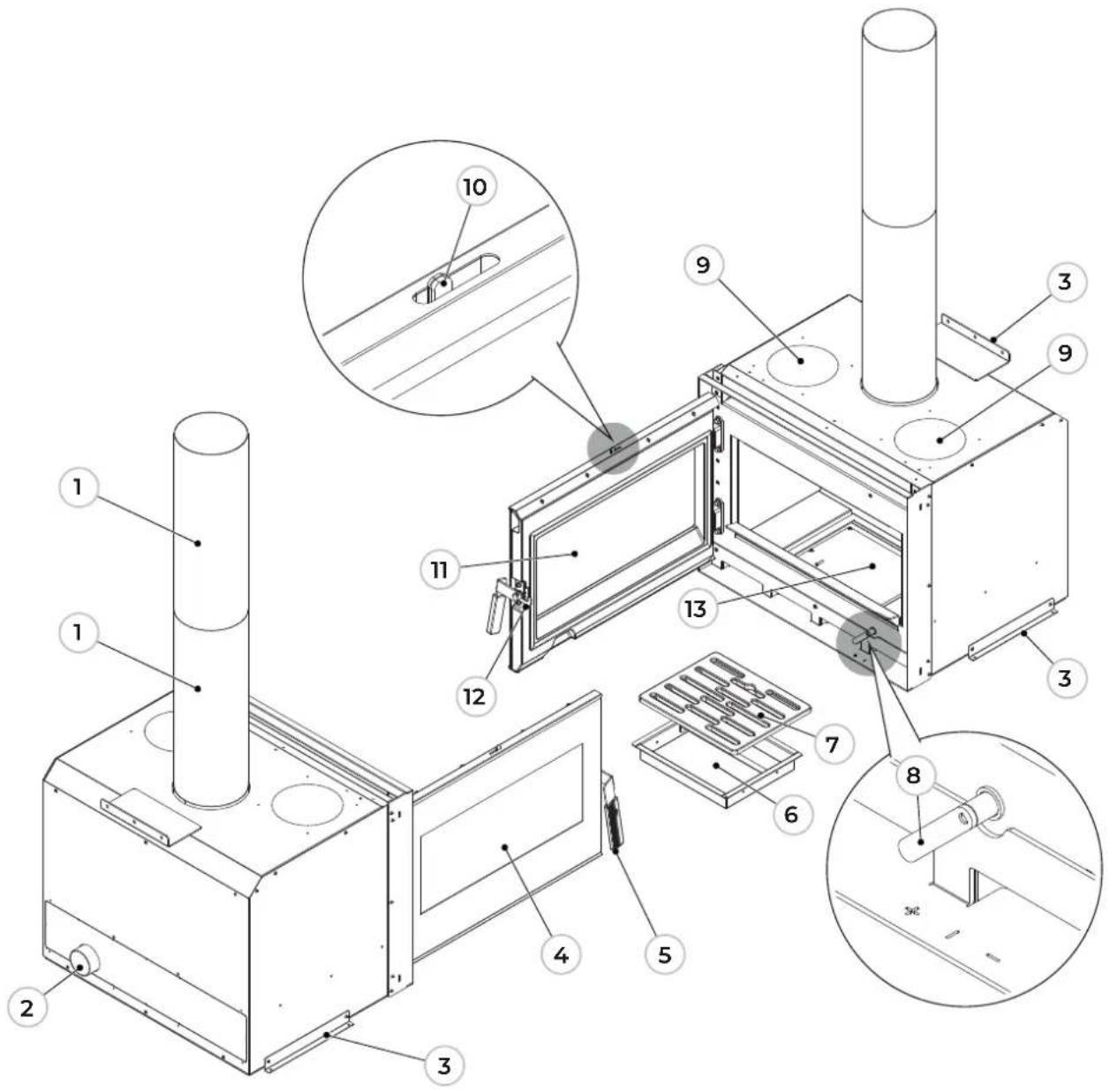

1.1 Principaux composants

1 Sortie des fumées
2 Entrée de l'air comburant
3 Plaque de xation
4 Vitre de la porte
5 Poignée froide
6 Tiroir à cendres
7 Grille du foyer
8 Réglage de l'air comburant
9 Préparation pour canalisation de l'air
10 Réglage de l'air de nettoyage de la vitre
11 Porte
12 Crochet de fermeture
13 Préparation pour ventilateur ambiant

1.2 Dimensions

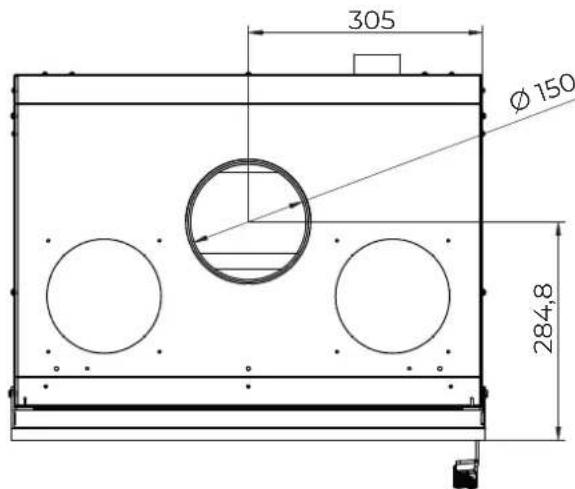

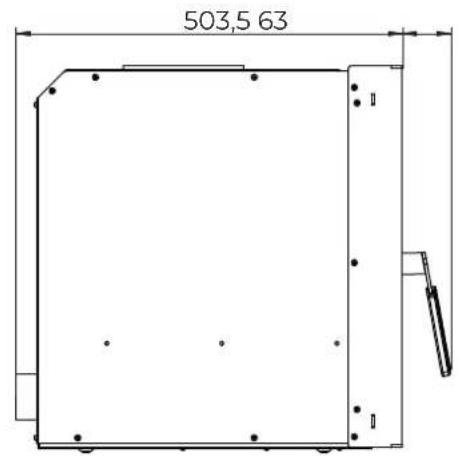

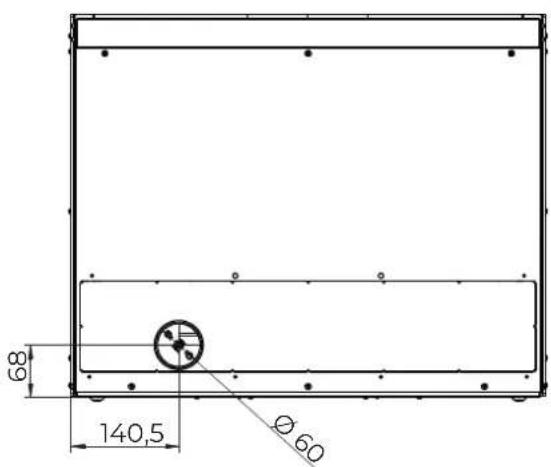

1.2.1 GTM-70

618 504

503,5 63

305 Ø150 284,8

68 140,5 Ø60

Figure 3

∅ 60 entrée de l'air comburant
∅ 150 sortie des fumées
(*) hauteur variable en fonction des pieds

Dimensions en mm

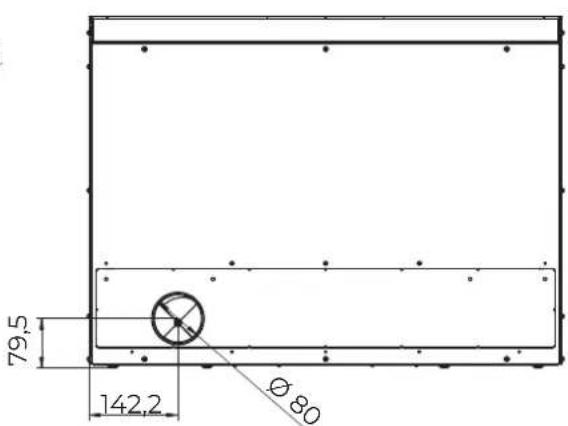

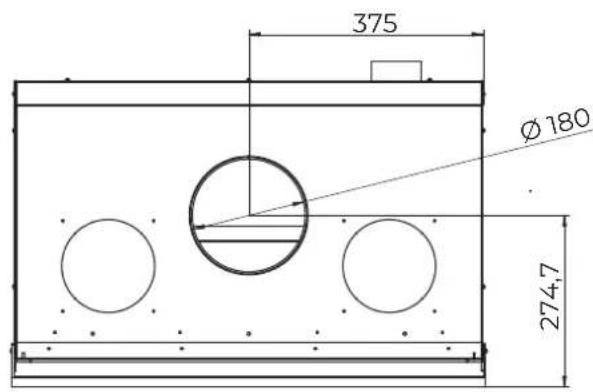

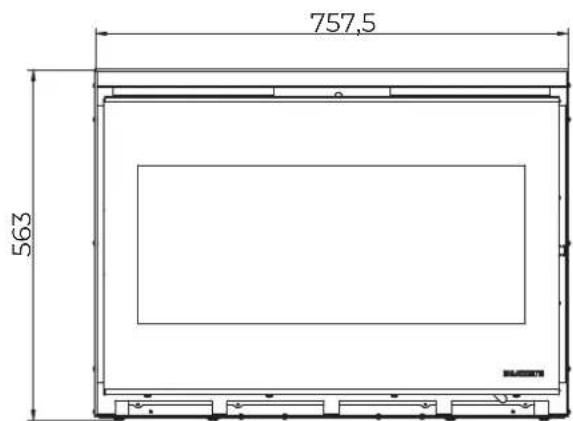

1.2.2 GTM-80

757,5 563

521,2

375 Ø 180 274,7

79,5 142,2 Ø 80

Figure 4

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

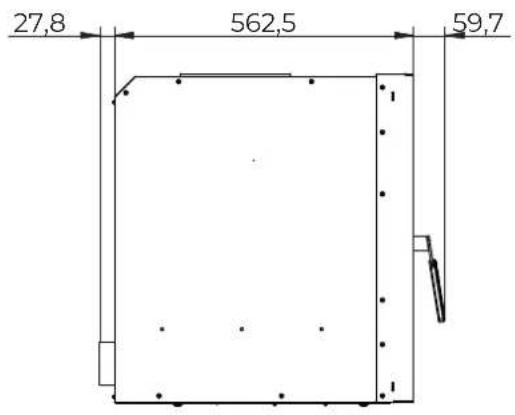

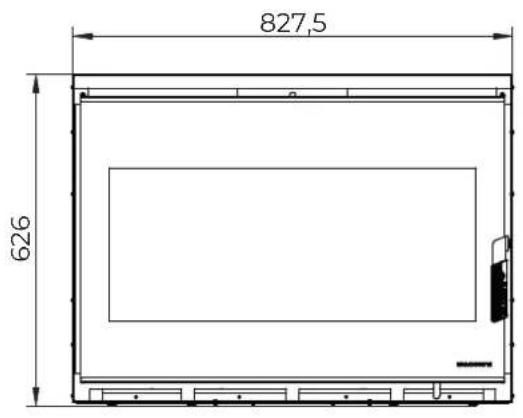

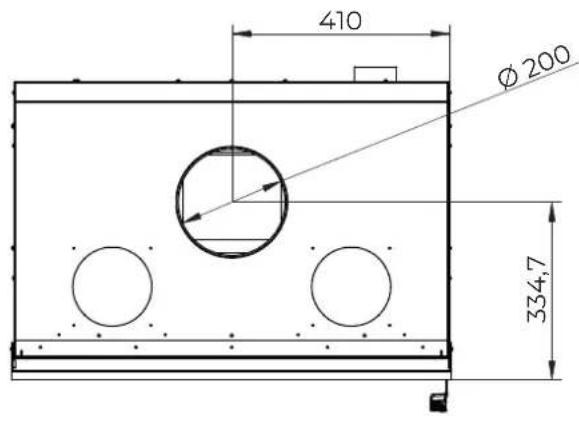

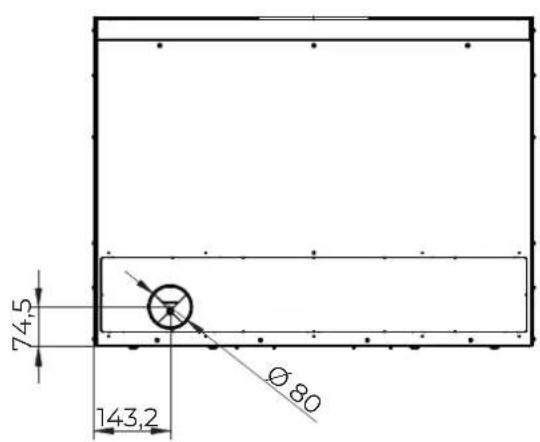

1.2.3 GTM-90

827,5 626

27,8 562,5 59,7

410 Ø200 334,7

74,5 143,2 Ø80

Figure 5

∅ 80 entrée de l'air comburant
∅ 200 sortie des fumées
(*) hauteur variable en fonction des pieds

Dimensions en mm

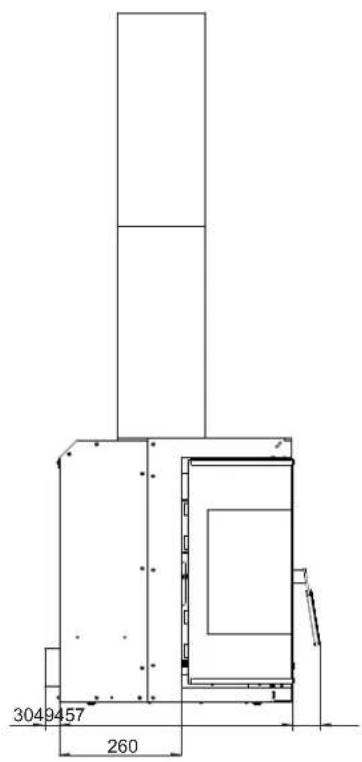

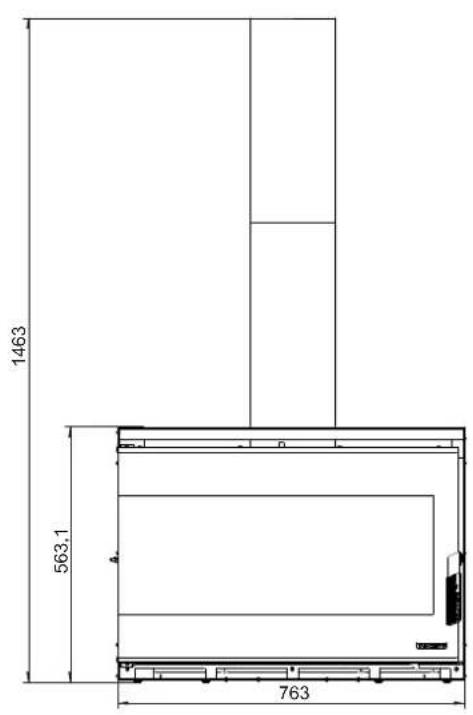

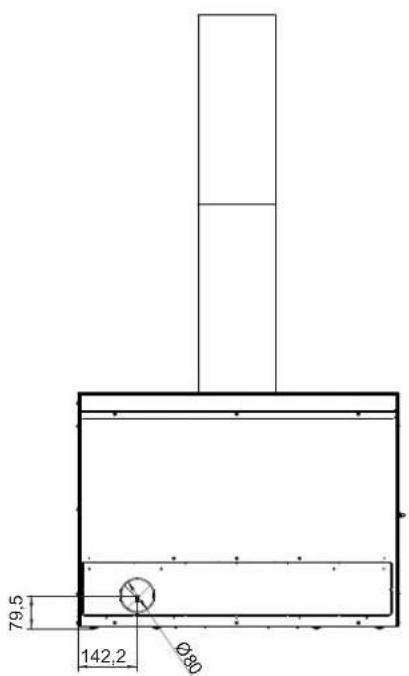

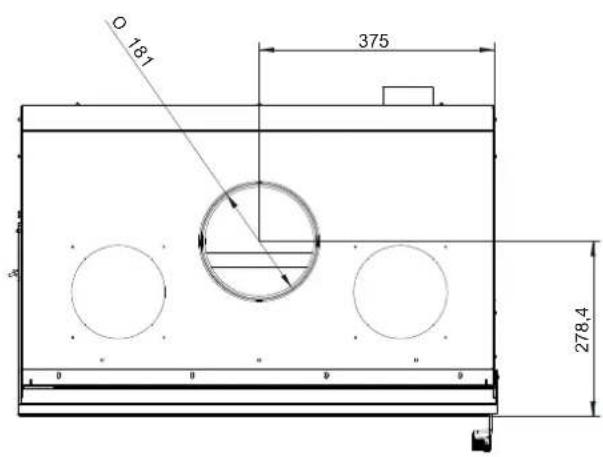

1.2.4 GTM-80 R-L

1463 563.1 763

3049457 260

O 181 375 278,4

79,5 142,2 Ø80

Figure 6

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

1.3 Caractéristiques techniques

1.3.1 Modèles GTM-70 - GTM-90

Par. Description UM		GTM-70 GTM-90
P_nom	Puissance thermique nominale kW 9 13.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 88 86
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	% 78 76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		117	114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3	640	600
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3	100	99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3	23	14
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	22	14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa	12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	185	240
T_class	Classification de la cheminée conformément à la norme de référence		600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	7.7	10
	CO_2	%	9.23	10.1
	Tirage maximal autorisé par le conduit de cheminée	Pa	20
	Tirage minimal autorisé par le conduit de cheminée	Pa	8
	Tirage minimum pour dimensionnement du poêle	Pa	0.0
	Poids	kg	102	167
	Poêle adapté pour les pièces d'un volume minimal de	m3	25 30
	Diamètre de sortie des fumées	mm	150	200
	Combustible	-	Bois
	Diamètre de la prise d'air extérieure	mm	110	130

1.3.2 Modèles GTM-80 - GTM-80 R-L

Par. Description UM			GTM-80	GTM80R	GTM80L
P_nom	Puissance thermique nominale	kW		12.4
_nom	Rendement de l'appareil à la puissance thermique nominale %		86
_5	Rendement saisonnier de l'appareil à la puissance thermique nominale	%		76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier			114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		620
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		26
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3		14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C		250
T_class	Classification de la cheminée conformément à la norme de référence			600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s		8.2
	CO_2	%		12.12
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		130
	Poêle adapté pour les pièces d'un volume minimal de	m3		55
	Diamètre de sortie des fumées	mm		180
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm		120

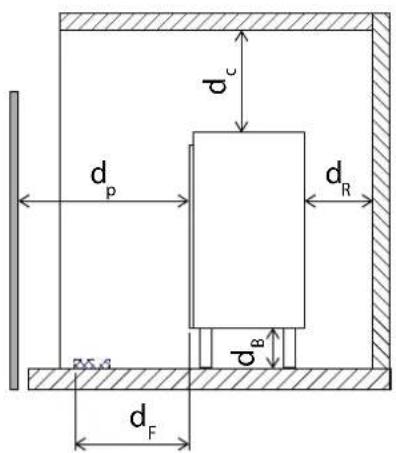

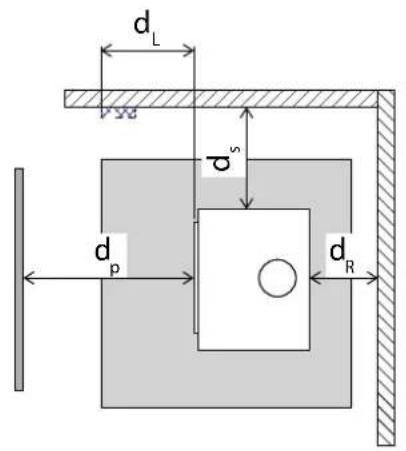

1.3.3 Distances de sécurité minimales

Par. Description UM		CTM-70 GTM-90
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 400 500
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 2000
d_f	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm 350

Par. Description UM		GTM-80 GTM80R GTM80L
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm	400	800
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_P	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm	2000	800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm	350	-

d_c d_p d_R d_B d_F 2×5.3

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

[Non-Text]

[Non-Text]

(1) 本说明仅供参考。

[Non-Text]

Palazzetti se réserve le droit de modifi er ses produits à tout moment et sans préavis afi n de les améliorer sans en compromettre les caractéristiques essentielles.
