Caractéristiques techniques	Poêle à granulés Palazzetti Ecopalex GTM80
Puissance nominale	8 kW
Rendement	90%
Capacité du réservoir	25 kg
Dimensions (L x P x H)	1000 x 600 x 1100 mm
Poids	150 kg
Type de combustible	Granulés de bois
Utilisation	Chauffage d'appoint ou principal pour des espaces jusqu'à 200 m²
Entretien régulier	Nettoyage du brasero et du conduit de fumée recommandé tous les mois
Maintenance	Contrôle annuel par un professionnel conseillé
Sécurité	Équipé de dispositifs de sécurité contre la surchauffe et les surpressions
Certifications	Conforme aux normes CE
Informations générales	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Ecopalex GTM80 Palazzetti

Comment allumer le poêle Palazzetti Ecopalex GTM80 ?

Pour allumer le poêle, ouvrez le clapet de l'air, déposez quelques allume-feux et de petits morceaux de bois ou de pellets dans la chambre de combustion, puis utilisez un allume-feu pour initier le feu. Fermez la porte et réglez le thermostat.

Que faire si le poêle ne s'allume pas ?

Vérifiez que le réservoir de pellets est plein, que le courant électrique est bien connecté et que les filtres ne sont pas obstrués. Assurez-vous également que le clapet de l'air est ouvert.

Comment nettoyer le poêle ?

Pour un nettoyage optimal, débranchez le poêle et laissez-le refroidir. Nettoyez la chambre de combustion en enlevant les cendres avec une brosse douce et passez un chiffon humide sur les surfaces extérieures.

Quelle est la consommation énergétique du poêle ?

La consommation énergétique varie en fonction de l'utilisation, mais en moyenne, le Palazzetti Ecopalex GTM80 consomme environ 1,5 à 2,5 kg de pellets par heure en fonction de la puissance réglée.

Comment régler la puissance du poêle ?

La puissance du poêle peut être réglée à l'aide du thermostat ou du tableau de commande. Paramétrez-le en fonction de vos besoins de chauffage.

Que faire si la fumée s'échappe dans la pièce ?

Cela peut être dû à un conduit de cheminée obstrué ou mal installé. Vérifiez le conduit pour assurer un bon tirage et nettoyez-le si nécessaire. Si le problème persiste, contactez un professionnel.

Quelle est la durée de vie des pellets dans le réservoir ?

La durée de vie des pellets dans le réservoir dépend de la capacité de stockage et de la fréquence d'utilisation. En général, un réservoir plein peut durer de 1 à 3 jours selon la consommation.

Est-il nécessaire de faire un entretien régulier ?

Oui, un entretien régulier est recommandé pour garantir le bon fonctionnement du poêle. Cela inclut le nettoyage des cendres, le contrôle des joints et la vérification du conduit de cheminée.

Comment savoir si le poêle est en surchauffe ?

Le poêle est équipé de dispositifs de sécurité qui peuvent s'éteindre automatiquement en cas de surchauffe. Si vous remarquez une odeur de brûlé ou si le témoin de surchauffe s'allume, éteignez immédiatement le poêle et vérifiez les éventuels problèmes.

Où puis-je acheter des pièces de rechange pour le poêle ?

Les pièces de rechange pour le Palazzetti Ecopalex GTM80 peuvent être achetées auprès de revendeurs agréés, sur le site officiel de Palazzetti ou dans des magasins spécialisés en chauffage.

MODE D'EMPLOI Ecopalex GTM80 Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques ..... 37

1.3.1 Modèles GTM-70 - GTM-90 37
1.3.2 Modèles GTM-80 - GTM-80 R-L. 37
1.3.3 Distances de sécurité minimales 38

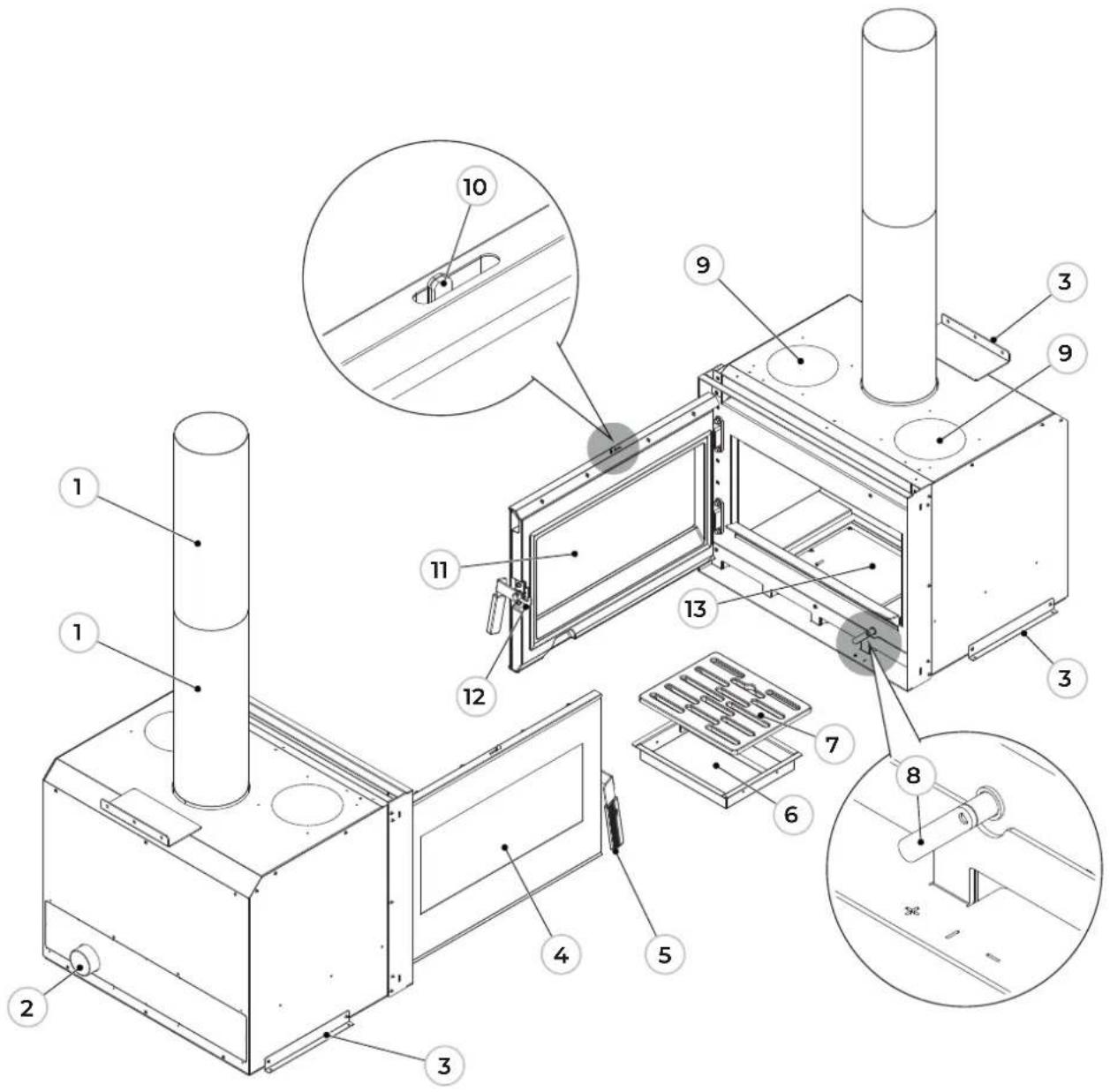

1.1 Principaux composants

1 Sortie des fumées
2 Entrée de l'air comburant
3 Plaque de xation
4 Vitre de la porte
5 Poignée froide
6 Tiroir à cendres
7 Grille du foyer
8 Réglage de l'air comburant
9 Préparation pour canalisation de l'air
10 Réglage de l'air de nettoyage de la vitre
11 Porte
12 Crochet de fermeture
13 Préparation pour ventilateur ambiant

1.2 Dimensions

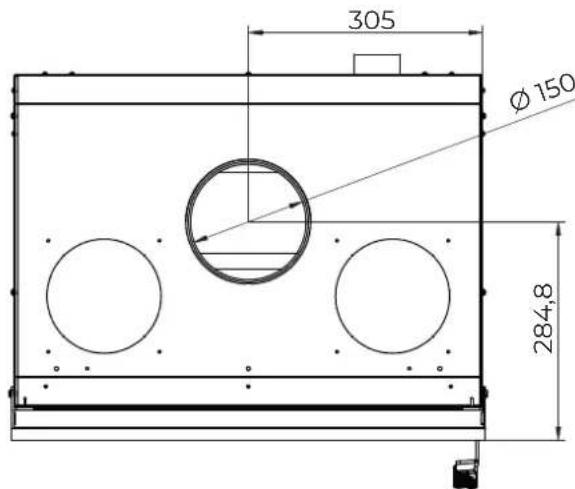

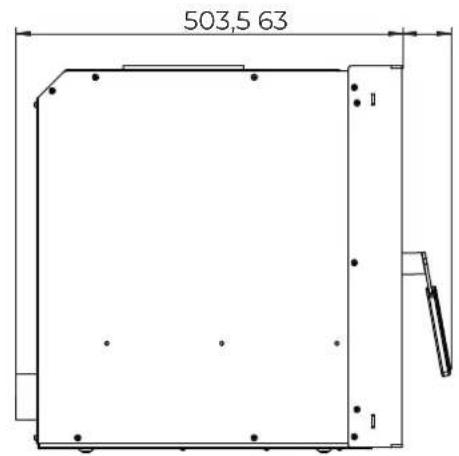

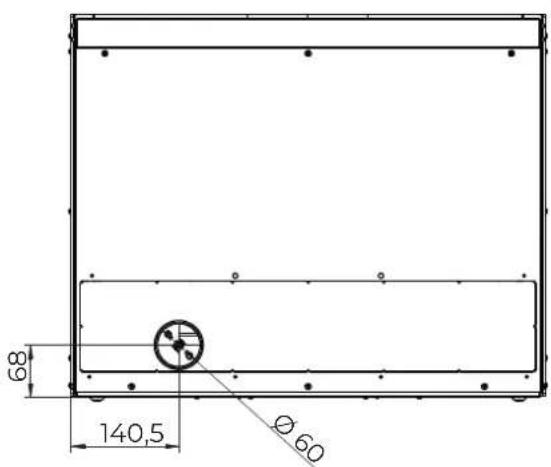

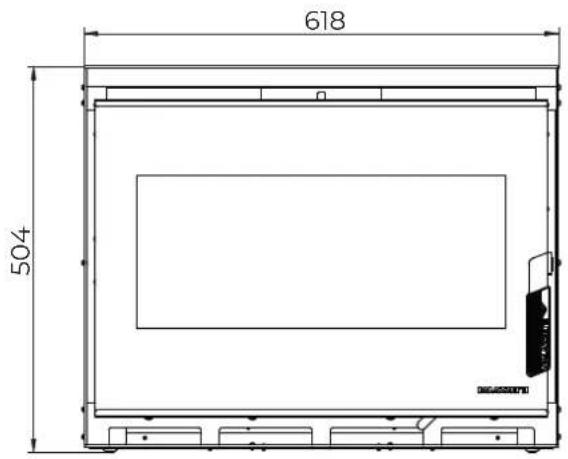

1.2.1 GTM-70

618 504

503,5 63

305 Ø150 284,8

68 140,5 Ø60

Figure 3

∅ 60 entrée de l'air comburant
∅ 150 sortie des fumées
(*) hauteur variable en fonction des pieds

Dimensions en mm

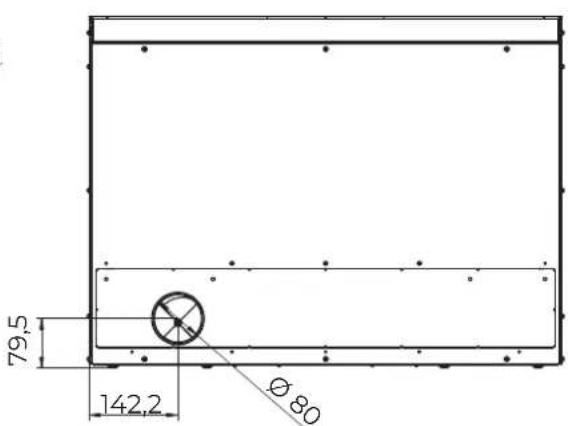

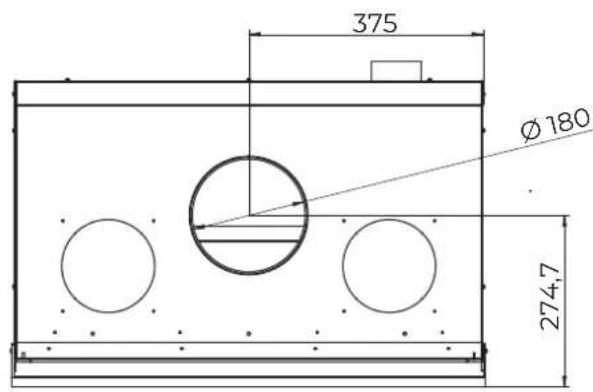

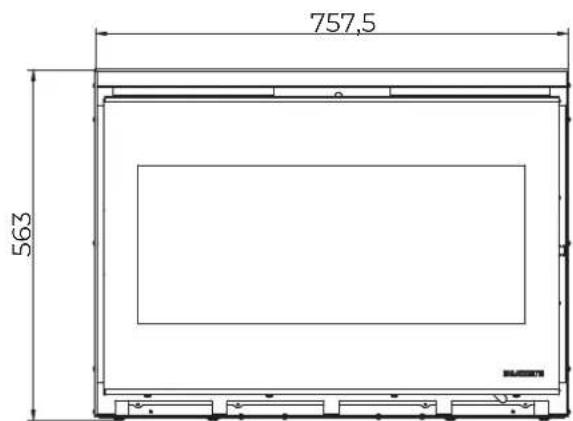

1.2.2 GTM-80

757,5 563

521,2

375 Ø 180 274,7

79,5 142,2 Ø 80

Figure 4

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

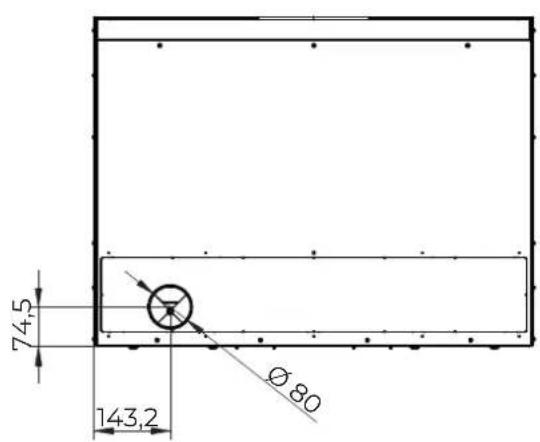

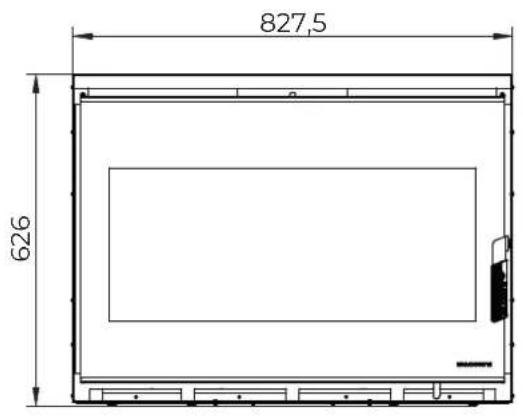

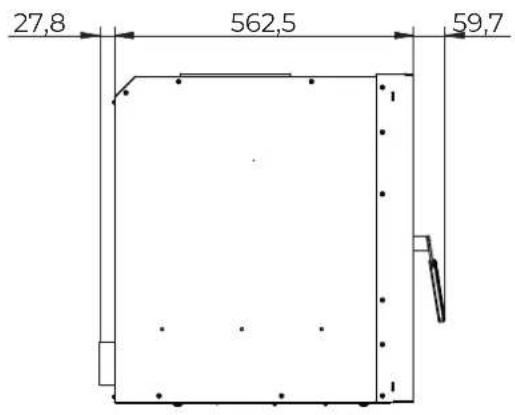

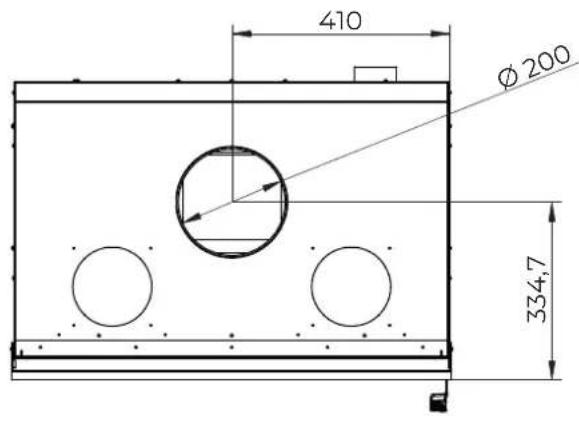

1.2.3 GTM-90

827,5 626

27,8 562,5 59,7

410 Ø200 334,7

74,5 143,2 Ø80

Figure 5

∅ 80 entrée de l'air comburant

∅ 200 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

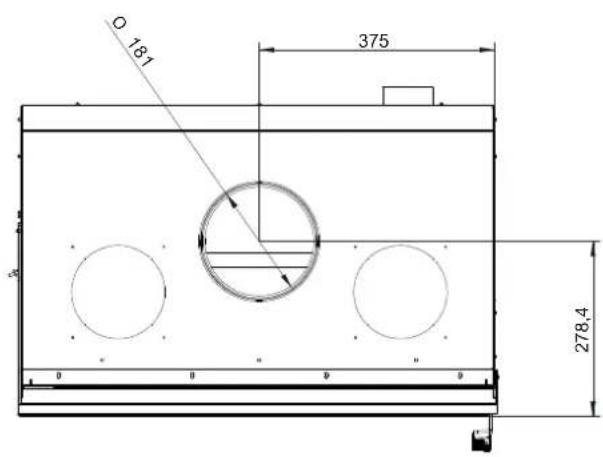

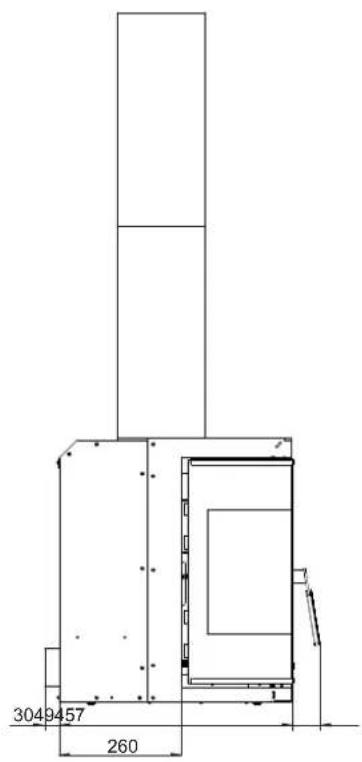

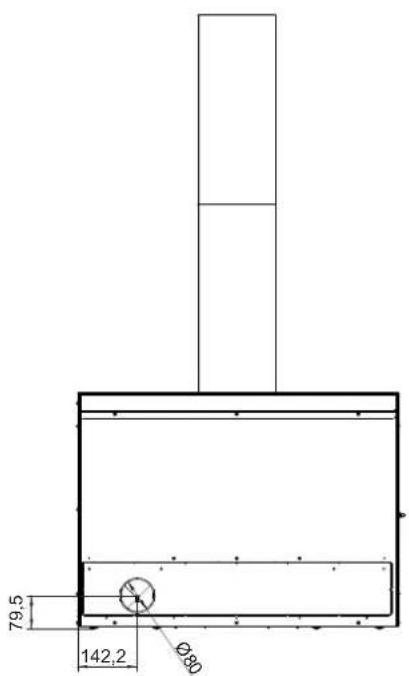

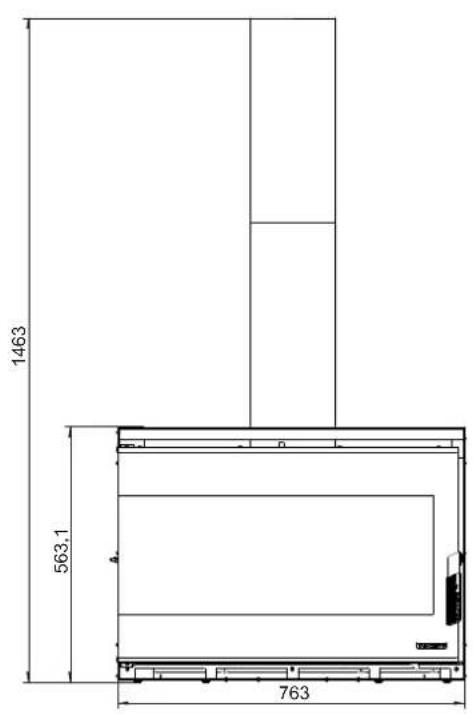

1.2.4 GTM-80 R-L

1463 563.1 763

3049457 260

O 181 375 278,4

79,5 142,2 Ø80

Figure 6

∅ 80 entrée de l'air comburant

∅ 180 sortie des fumées

(*) hauteur variable en fonction des pieds

Dimensions en mm

1.3 Caractéristiques techniques

1.3.1 Modèles GTM-70 - GTM-90

Par. Description UM		GTM-70 GTM-90
P_nom	Puissance thermique nominale kW 9 13.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 88 86
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	% 78 76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		117	114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	640	600
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	100	99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	23	14
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	22	14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	185	240
T_class	Classification de la cheminée conformément à la norme de référence			600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	7.7	10
	CO_2	%	9.23	10.1
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg	102	167
	Poêle adapté pour les pièces d'un volume minimal de	m^3	25 30
	Diamètre de sortie des fumées	mm	150	200
	Combustible			Bois
	Diamètre de la prise d'air extérieure	mm	110	130

1.3.2 Modèles GTM-80 - GTM-80 R-L

Par. Description UM			GTM-80	GTM80R	GTM80L
P_nom	Puissance thermique nominale	kW		12.4
_nom	Rendement de l'appareil à la puissance thermique nominale %		86
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%		76
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier			114
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		620
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		99
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		26
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C		250
T_class	Classification de la cheminée conformément à la norme de référence			600
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s		8.2
	CO_2	%		12.12
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		130
	Poêle adapté pour les pièces d'un volume minimal de	m^3		55
	Diamètre de sortie des fumées	mm		180
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm		120

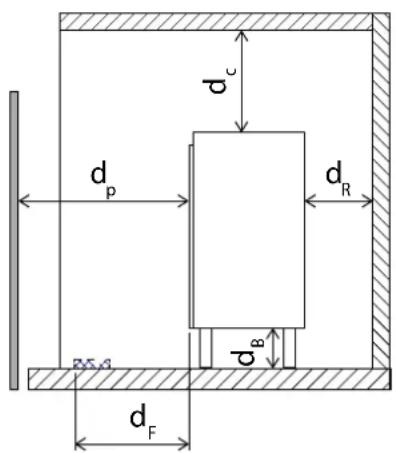

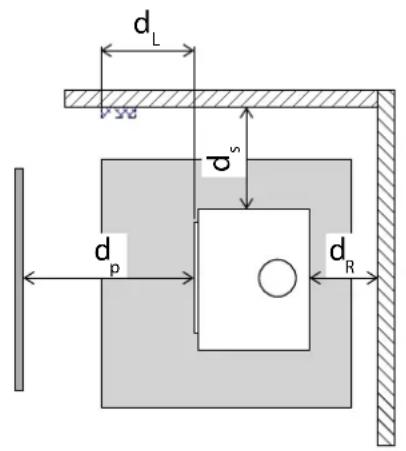

1.3.3 Distances de sécurité minimales

Par. Description UM		CTM-70 GTM-90
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 400 500
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 2000
d_f	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm 350

Par. Description UM		GTM-80 GTM80R GTM80L
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 300
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm	400	800
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_P	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm	2000	800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_B	Distances minimales entre le fond (ne concerne pas les pieds) et les matériaux inflammables	mm	350	-

d_c d_p d_R d_B d_F

Palazzetti se réserve le droit de modifi er ses produits à tout moment et sans préavis afi n de les améliorer sans en compromettre les caractéristiques essentielles.
