Caractéristiques techniques	Poêle à granulés de bois Ecofire KPE8
Puissance nominale	8 kW
Rendement	90%
Capacité du réservoir	25 kg
Dimensions (L x P x H)	600 x 600 x 1 200 mm
Poids	150 kg
Type de combustible	Granulés de bois
Utilisation	Chauffage d'appoint ou principal pour des espaces jusqu'à 200 m²
Contrôle	Contrôle électronique avec télécommande
Maintenance	Nettoyage régulier du foyer et du cendrier, vérification des conduits
Sécurité	Système de sécurité contre la surchauffe, protection contre les retours de flamme
Garantie	2 ans
Certifications	Normes CE, Flamme Verte

FOIRE AUX QUESTIONS - Ecofire KPE8 Palazzetti

Comment allumer le poêle Palazzetti Ecofire KPE8?

Pour allumer le poêle, ouvrez la porte du réservoir à pellets, placez quelques pellets et un allume-feu, puis fermez la porte. Appuyez sur le bouton d'allumage sur le panneau de contrôle.

Que faire si le poêle ne s'allume pas?

Vérifiez que le réservoir à pellets est plein, que l'alimentation électrique est fonctionnelle et que le circuit de ventilation n'est pas obstrué.

Comment nettoyer le poêle?

Il est recommandé de nettoyer les cendres et les résidus de pellets tous les jours. Utilisez un aspirateur à cendres ou une brosse pour nettoyer les surfaces. Assurez-vous également de nettoyer le foyer et le conduit de fumée au moins une fois par mois.

Quelle est la capacité du réservoir à pellets du KPE8?

Le réservoir à pellets du Palazzetti Ecofire KPE8 a une capacité d'environ 15 kg.

Comment régler la température du poêle?

La température peut être réglée via le panneau de contrôle numérique. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Le poêle émet-il des odeurs lors de son utilisation?

Il est normal que le poêle dégage une légère odeur lors de la première utilisation ou après un nettoyage. Si l'odeur persiste, vérifiez si le poêle est correctement installé et ventilé.

Comment savoir quand il est temps de remplir le réservoir à pellets?

Le poêle est équipé d'un indicateur de niveau de pellets. Lorsque l'indicateur est bas, il est temps de remplir le réservoir.

Le poêle peut-il fonctionner sans électricité?

Non, le Palazzetti Ecofire KPE8 nécessite une alimentation électrique pour fonctionner correctement.

Comment résoudre un code d'erreur affiché sur le panneau de contrôle?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. En général, il est conseillé de redémarrer le poêle et de vérifier les connexions électriques.

Quelle est la garantie du poêle Palazzetti Ecofire KPE8?

La garantie standard pour le Palazzetti Ecofire KPE8 est de 2 ans pour les pièces et la main-d'œuvre, sous réserve de conditions normales d'utilisation.

MODE D'EMPLOI Ecofire KPE8 Palazzetti

Malt N° · · · · · · ·

Combustibile F Pellet

Malt N° · · · · · · ·

Combustibile F Pellet

Utilisateur et Installateur Installateur

1 INTRODUCTION 75

1.1 Symboles utilisés 75
1.2 Destination d'emploi 75
1.3 Objet et contenu du manuel 75
1.4 Conservation du manuel 75
1.5 Mise à jour du manuel 75
1.6 Généralités 75
1.7 Conformité 76
1.8 Responsabilité du fabricant 76
1.9 Assistance technique et entretien 77
1.10 Pièces détachées 77
1.11 Plaque signalétique 77
1.12 Livraison de l'appareil 77

2 AVERTISSEMENTS POUR LA SÉCURITÉ 78

2.1 Avertissements pour l'installateur 78
2.2 Avertissements pour les techniciens préposés à l'entretien 79
2.3 Avertissements pour l'utilisateur 79

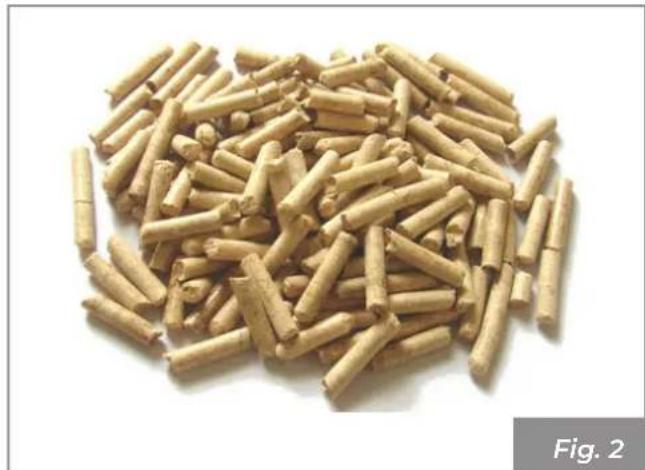

3 CARACTÉRISTIQUES DU COMBUSTIBLE 82

3.1 Caractéristiques du combustible 82
3.2 Stockage des granulés de bois 82

4 CONNAÎTRE LE PRODUIT 83

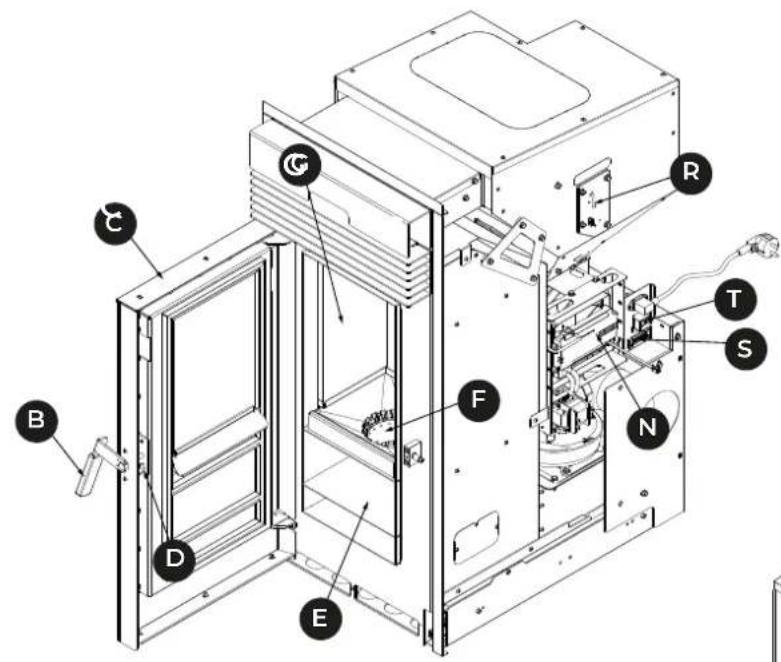

4.1 Description 83

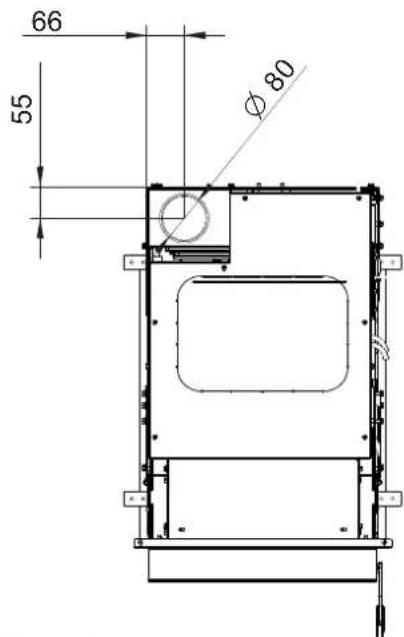

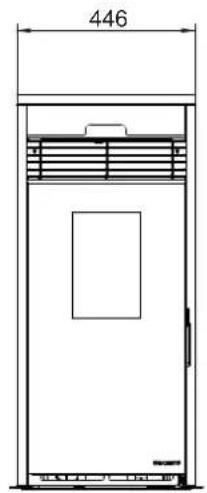

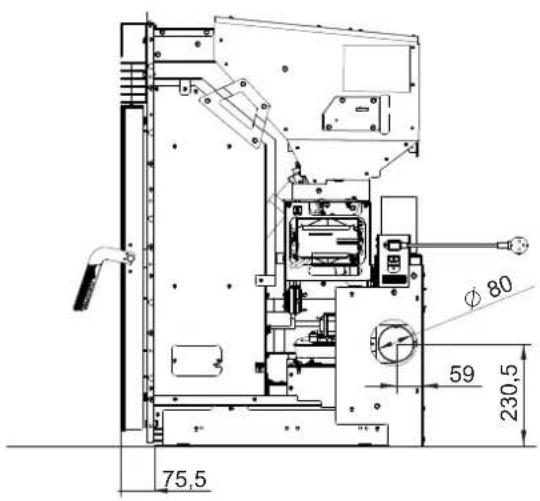

4.2 Dimensions 84
4.3 Caractéristiques techniques 85
4.4 Plaque signalétique 86
4.5 Schéma de câblage 87

6.1 Considérations générales 90
6.2 Précautions pour la sécurité 90

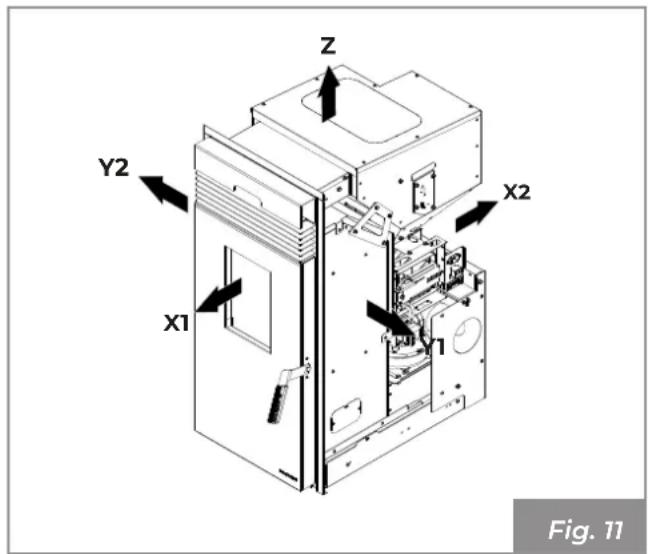

6.3 Lieu d'installation 90

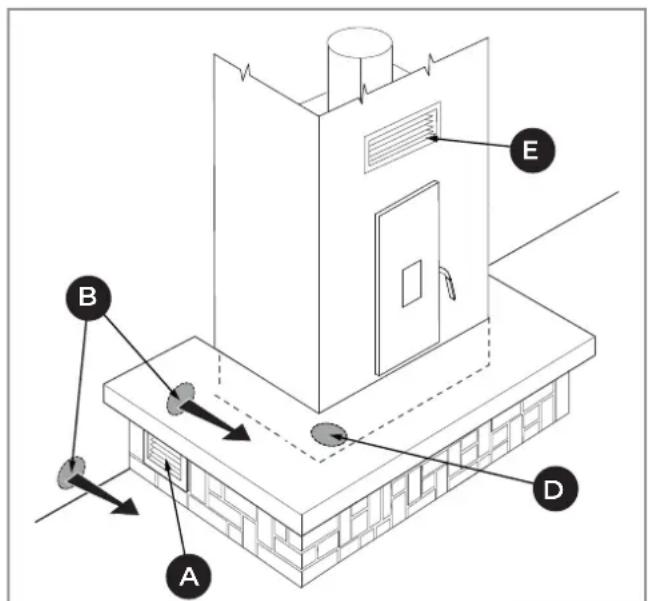

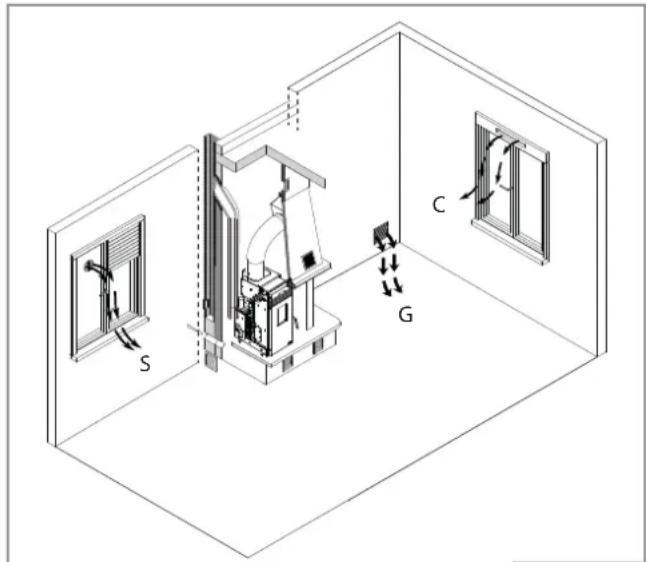

6.4 Air de combustion 91

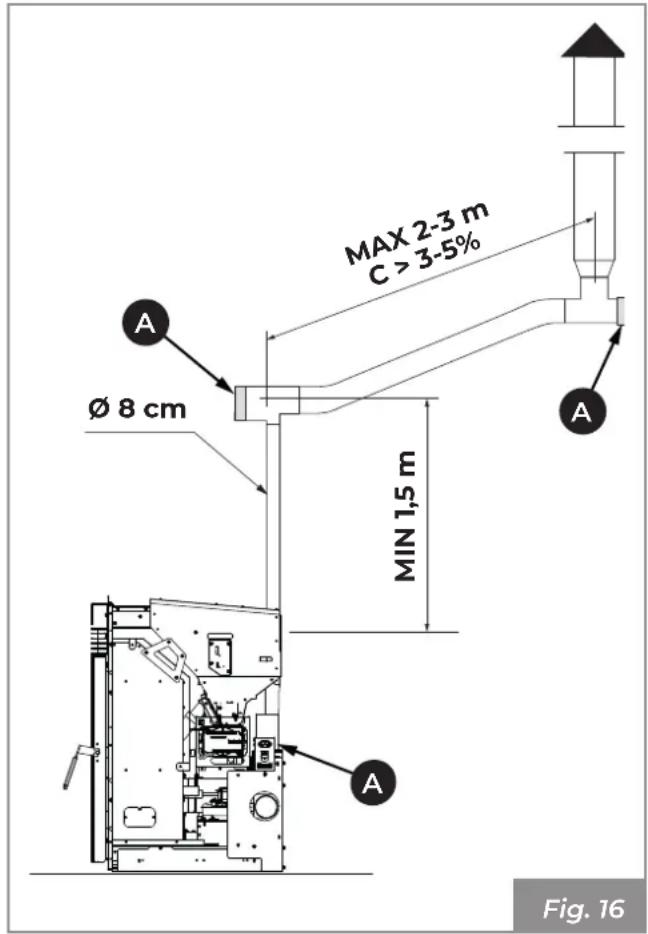

6.5 Raccord fumée 92

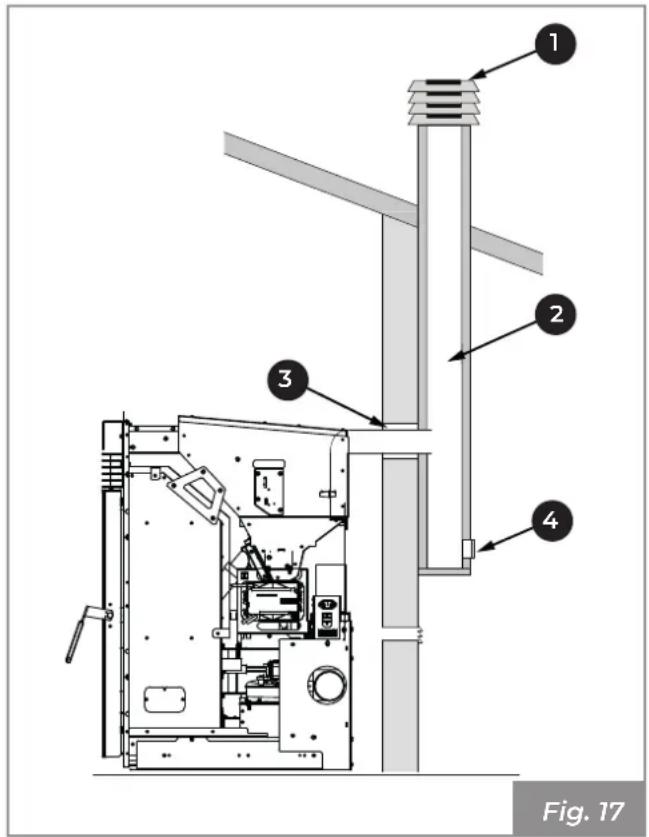

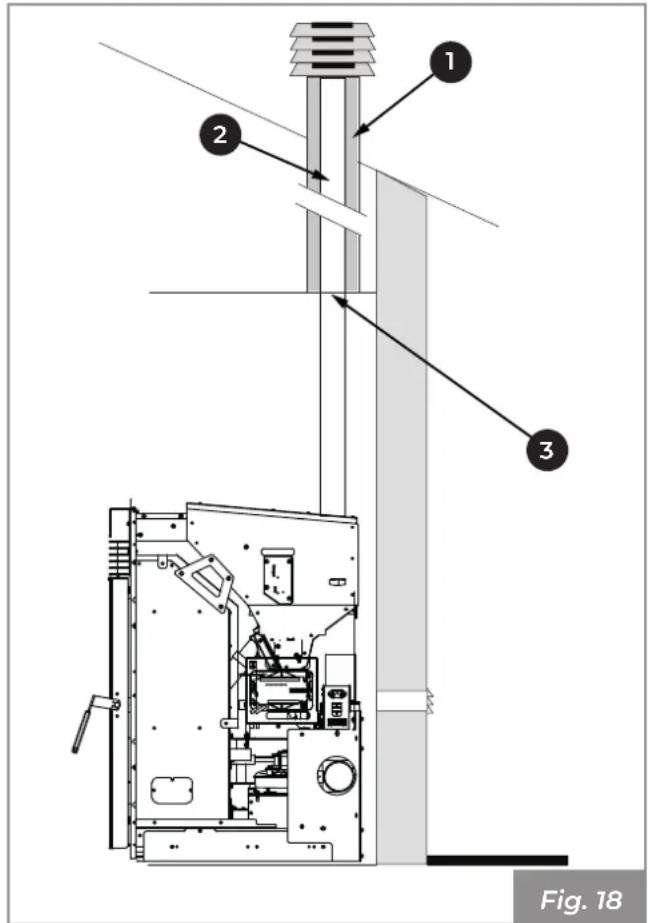

6.6 Évacuation sur le toit à travers un conduit de cheminée traditionnel 93

7 INSTALLATION 95

7.1 Considérations générales 95
7.2 Configurations d'installation 95

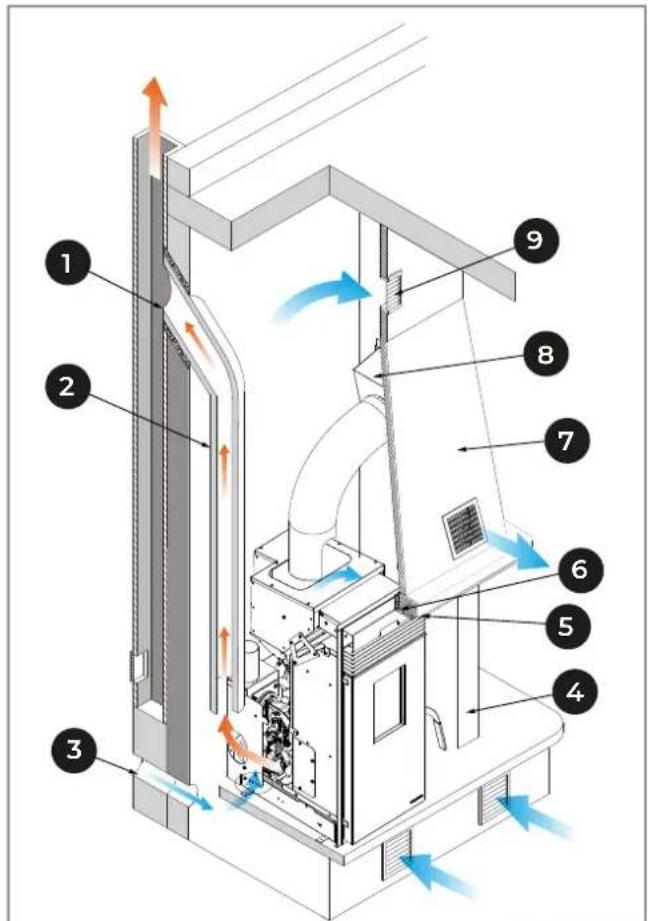

7.3 Schéma de montage 97

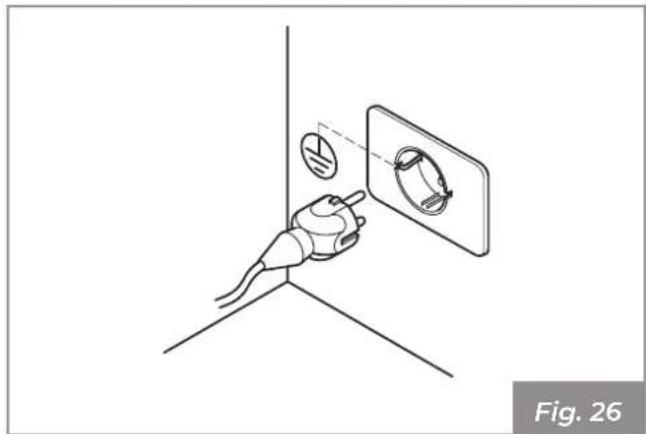

7.4 Branchement électrique 97

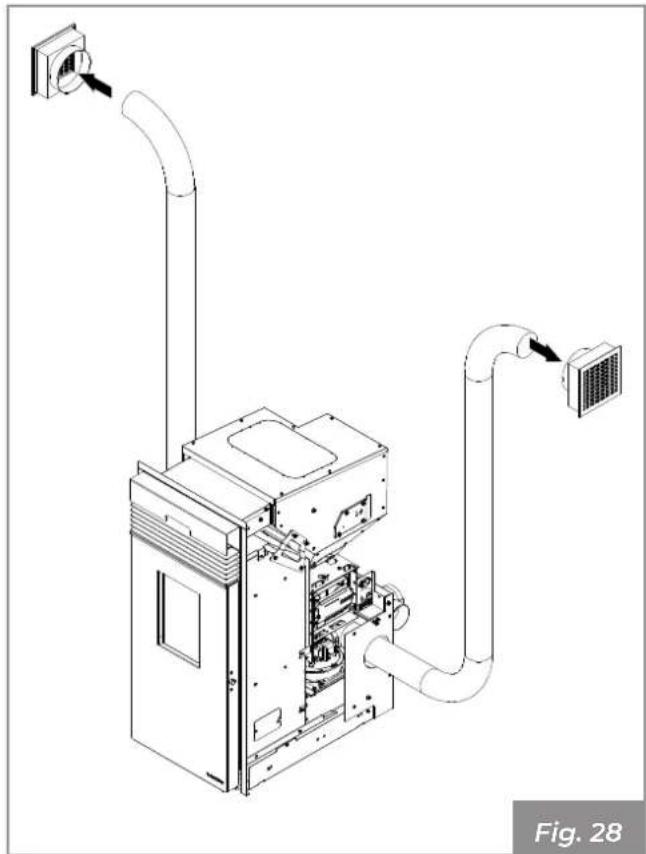

7.5 Canalisation 98

8 PREMIER ALLUMAGE 99

8.1 Chargement des granulés de bois 99
8.2 Premier démarrage 100

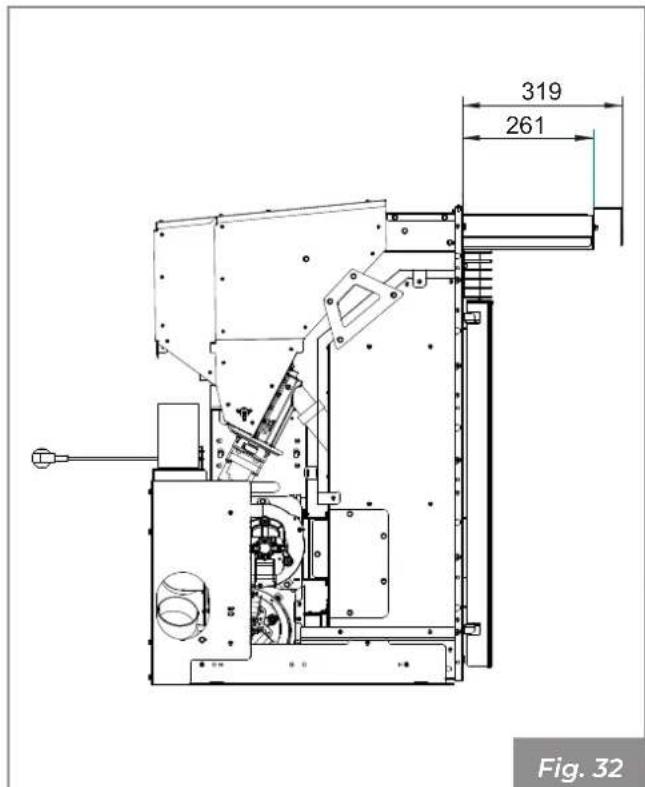

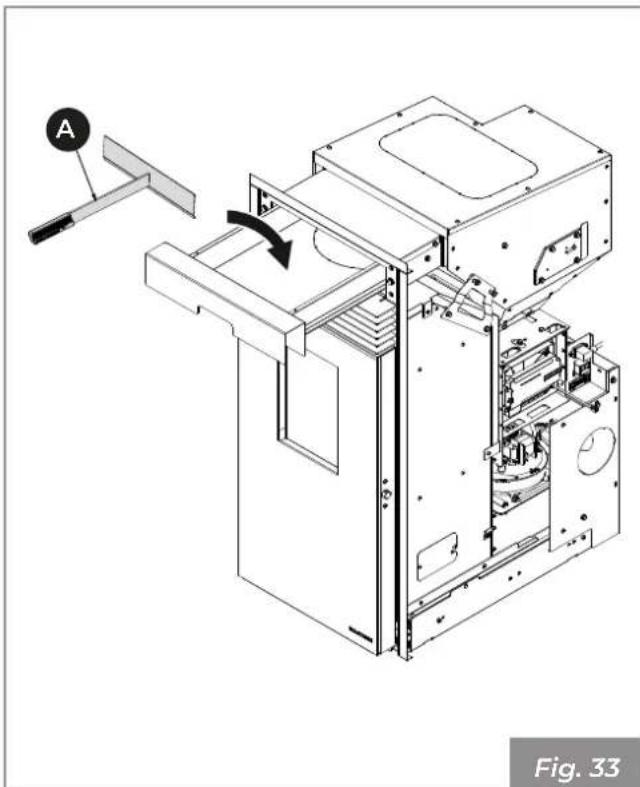

8.3 chargement du tiroir à granulés 100

9 ENTRETIEN 101

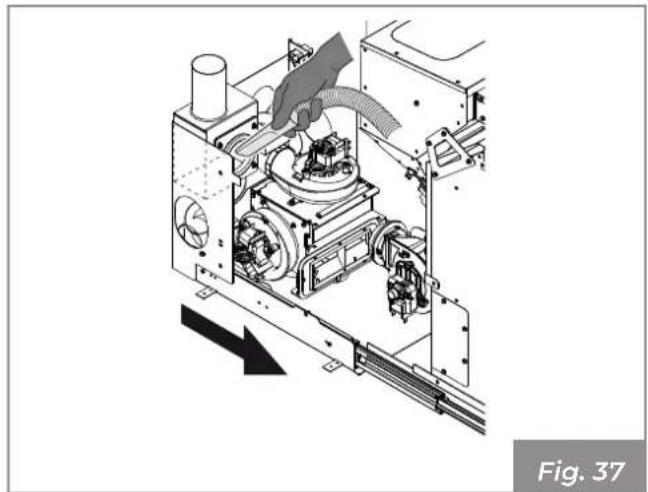

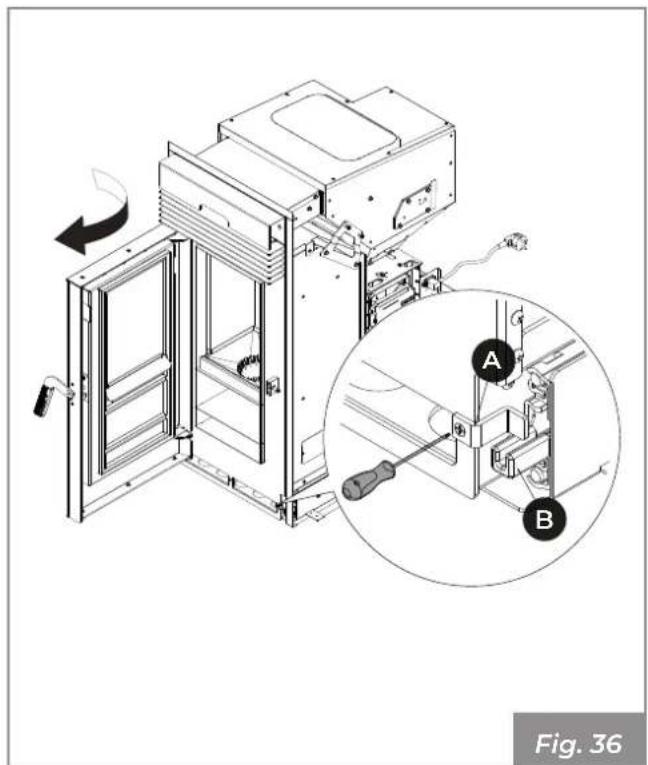

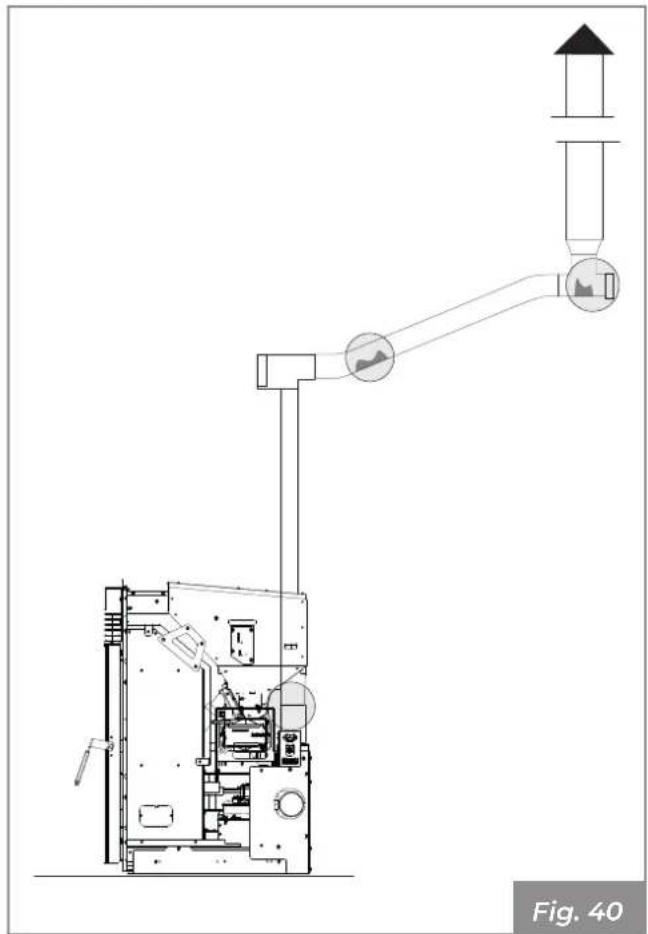

9.1 Entretien du système d'évacuation de la fumée 101
9.2 Entretien de l'appareil 101
9.3 Programme de nettoyage et d'entretien 102

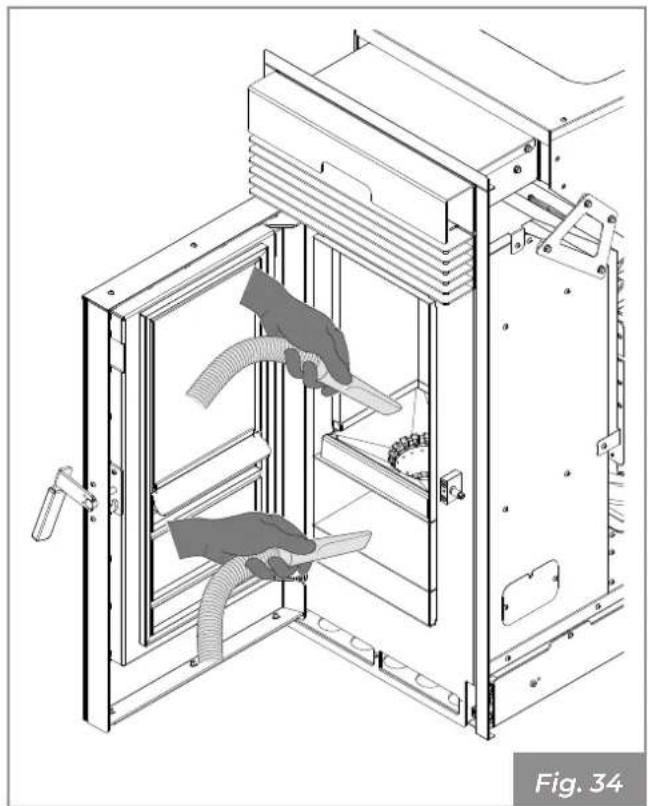

9.4 Nettoyage ordinaire 103
9.5 Maintenance supplémentaire 104

10 DÉMOLITION ET ÉLIMINATION 107

1 INTRODUCTION

Les appareils de chauffage Palazzetti sont fabriqués et testés en suivant les prescriptions de sécurité indiquées dans les directives européennes de référence.

L'impression, la traduction et la reproduction même partielle du présent manuel dépendent de l'autorisation de l'entreprise Palazzetti. Les informations techniques, les représentations graphiques et les caractéristiques présentes dans ce manuel ne peuvent pas être divulguées.

Ne pas travailler si toutes les informations indiquées dans le manuel n'ont pas été bien comprises ; en cas de doute, toujours demander la consultation ou l'intervention du personnel spécialisé Palazzetti.

Palazzetti se réserve le droit de modifier les spécifications et les caractéristiques techniques et/ou fonctionnelles du produit à tout moment sans préavis.

1.1 Symboles utilisés

Dans le présent manuel, les points importants sont mis en évidence avec les symboles suivants :

INDICATION : Indications concernant l'utilisation correcte de l'appareil et les responsabilités des préposés.

ATTENTION : Point exprimant une remarque particulièrement importante.

DANGER : Ce symbole indique une remarque sur un comportement à adopter pour prévenir des accidents ou des dommages matériels.

1.2 Destination d'emploi

L'appareil, objet de ce manuel, est un insert pour le chauffage domestique, alimenté exclusivement avec des granulés de bois (pellet) par chargement automatique.

L'appareil ne doit fonctionner qu'avec la porte du foyer fermée.

La destination d'emploi indiquée est valable uniquement pour des appareils en parfait état du point de vue structurel, mécanique et de pose.

1.3 Objet et contenu du manuel

Le but de ce manuel est de fournir les règles fondamentales et de base pour l'installation correcte de l'appareil.

Le respect scrupuleux des indications qui y figurent garantit un haut degré de sécurité et de productivité de l'appareil.

1.4 Conservation du manuel

Conservation et consultation

Le manuel doit être conservé avec soin et toujours être disponible pour pouvoir être consulté, tant par l'utilisateur que par les personnes chargées du montage et de l'entretien.

Le manuel d'installation fait partie intégrante de l'appareil.

Perte ou détérioration

Si nécessaire, demander un autre exemplaire à Palazzetti.

Cession de l'appareil

En cas de cession de l'appareil, l'utilisation doit également remettre le présent manuel au nouvel acquéreur.

1.5 Mise à jour du manuel

Ce manuel représente l'état de la technique au moment de l'émission sur le marché de l'appareil.

Les produits déjà présents sur le marché, avec la documentation technique afférente, ne seront pas considérés par Palazzetti comme défaillants ou inadéquats suite à d'éventuelles modifications, adaptations ou à l'application de nouvelles technologies sur des produits nouvellement commercialisés.

1.6 Généralités

Les indications rapportées dans ce manuel ont une valeur générale ; elles doivent dans tous les cas respecter toutes les normes prévues par la loi locale, nationale et européenne en vigueur dans le pays où l'appareil est installé.

Informations

En cas d'échange d'informations avec le Fabricant de l'appareil, se référer au numéro de série et aux données d'identification indiquées sur la plaque signalétique.

En cas de problème, contacter le revendeur ou un technicien qualifié autorisé par le fabricant ; en cas de réparation, demander l'utilisation de pièces de rechange d'origine.

Vérifier et nettoyer périodiquement le conduit d'évacuation de la fumée (raccordement au

conduit de la cheminée).

L'insert à granulés n'est pas un appareil de cuisson.

Conserver ce mode d'emploi, qui fera partie intégrante de l'appareil pendant toute sa durée de vie utile. En cas de vente ou de cession de l'appareil à un autre utilisateur, s'assurer que le mode d'emploi accompagne toujours le produit.

En cas de perte, contacter le fabricant ou le revendeur agréé pour en obtenir une copie.

Entretien

Les opérations d'entretien doivent être effectuées par un personnel qualifié et autorisé à intervenir sur l'appareil auquel ce manuel se réfère.

Responsabilités des travaux d'installation

La responsabilité des travaux exécutés pour l'installation de l'appareil ne peut pas être considérée à la charge de la société Palazzetti ; en effet, celle-ci est et reste à la charge de l'installateur qui est tenu d'effectuer les contrôles relatifs au conduit d'évacuation de la fumée, à la prise d'air et de vérifier que les solutions d'installation proposées sont appropriées.

1.7 Conformité

Les appareils couverts par ce manuel sont conformes aux dispositions législatives des directives communautaires suivantes :

2014/30/UE : Directive sur la compatibilité électromagnétique

2014/35/UE : Directive Basse Tension

2017/2102/UE : Directive RoHS

2009/125/CE : Directive sur la Conception écocompatible

2014/53/UE : Directive RED (Radio Equipment Directive)

RÈGLEMENT (UE) N. 305/2011 (CPR)

RÈGLEMENT (UE) 2015/1185 (ECODESIGN)

Les normes harmonisées et/ou les règlements suivants ont été appliqués :

EMCD :

• EN 55014-1:2017
• EN 61000-3-2:2015
• EN 61000-3-3:2014 /EC:2016
• EN 55014-2:2015

EMF :

- EN 62233:2008 / EC:2008

LVD :

- EN 60335-1:2013 /EC:2014 /A11:2015 /A13:2017

- EN 60335-2-102:2007 /A1:2011

CPR :

- EN 14785:2006

1.8 Responsabilité du fabricant

Avec la livraison du présent manuel, Palazzetti décline toute responsabilité, aussi bien civile que pénale, directe ou indirecte, due à :

• installation non-conforme aux réglementations en vigueur dans le pays et aux directives de sécurité ;
• non-respect partiel ou total des instructions contenues dans le manuel ;
• installation effectuée par du personnel non qualifié et/ou non formé ;
• utilisation non conforme aux directives de sécurité ;
• modifications et/ou réparations non autorisées par le fabricant effectuées sur l'appareil ;
• entretien insuffisant ;
• événements exceptionnels.

1.9 Assistance technique et entretien

Palazzetti met à disposition un réseau dense de centres d'assistance avec des techniciens spécialisés, formés et préparés.

Le siège central et notre réseau de vente sont à votre disposition pour vous orienter au centre d'assistance autorisé le plus proche.

1.10 Pièces détachées

Utiliser exclusivement des pièces de rechange originales.

Ne pas attendre que les composants soient détériorés par leur utilisation pour les remplacer.

Remplacer un composant usagé avant la rupture favorise la prévention des accidents dérivants d'incidents causés précisément par la rupture soudaine des composants qui pourrait provoquer de graves dommages aux personnes et aux choses.

1.11 Plaque signalétique

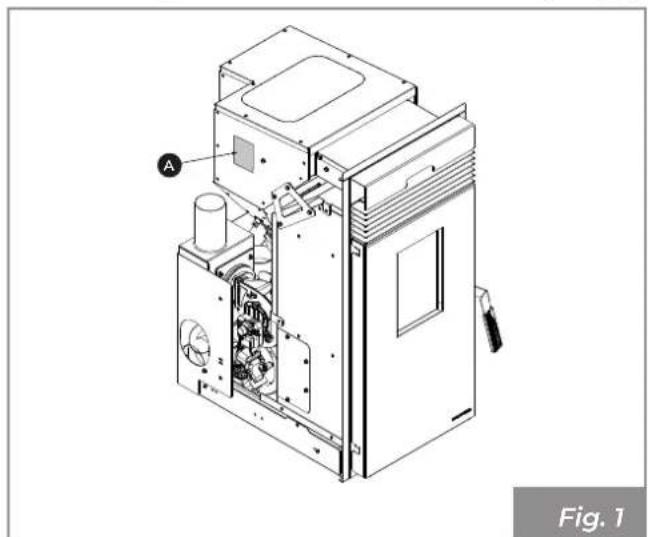

La plaque signalétique (A) se trouve sur le côté droit (Fig. 1) et contient toutes les données caractéristiques de l'appareil, y compris les données du fabricant, le numéro de série et la marque CE

Le numéro de série doit toujours être indiqué dans toute demande concernant l'appareil.

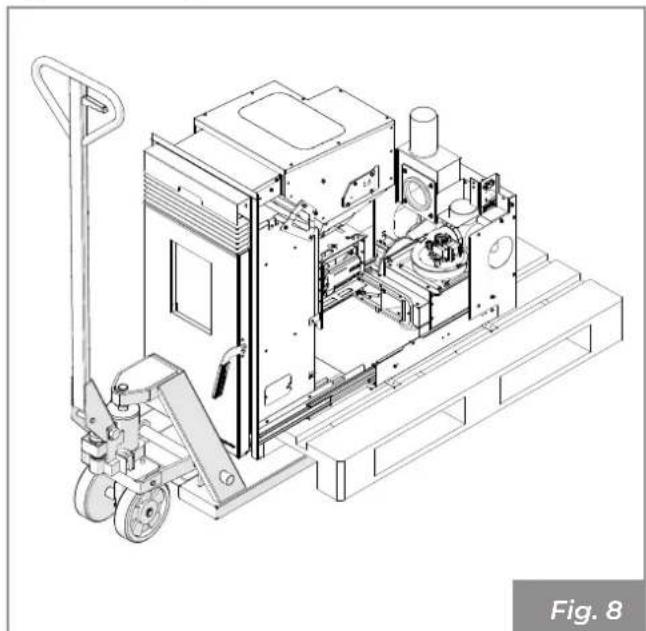

1.12 Livraison de l'appareil

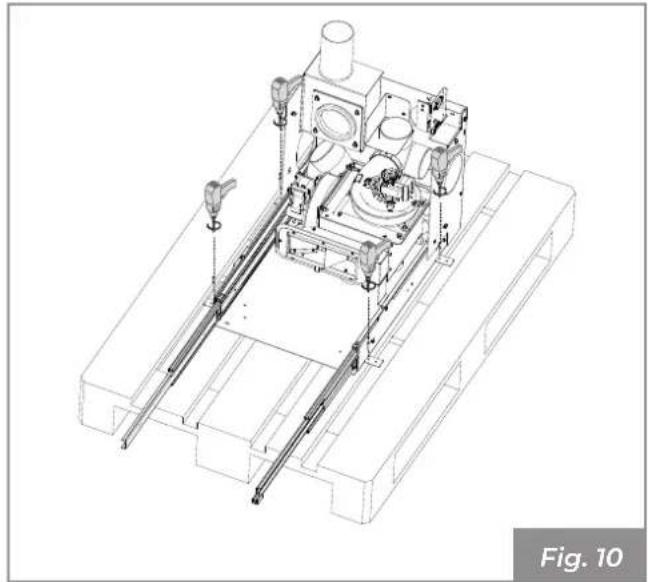

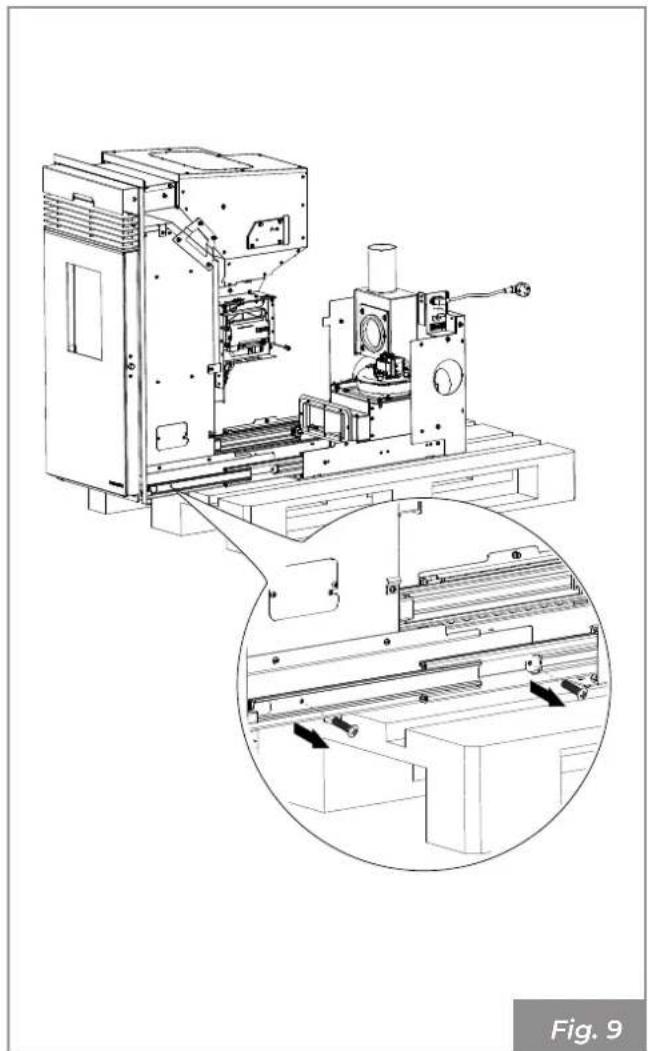

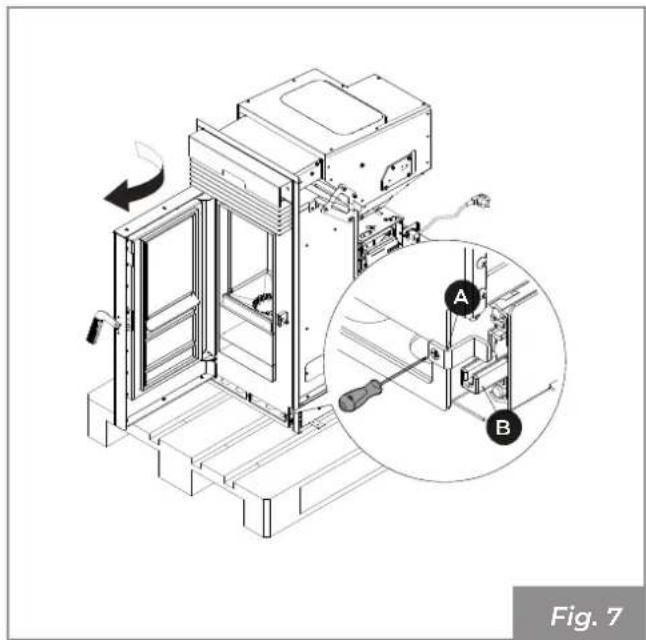

L'appareil est livré parfaitement emballé et fixé à une palette en fois permettant de le déplacer avec des chariots élévateurs et/ou d'autres systèmes.

Le matériel suivant est joint à l'intérieur de l'appareil :

• manuel d'utilisation, d'installation et d'entretien ;
• étiquette code-barres ;
  • livret de l'afficheur.
• Pellet palette
• gant
• poignée d'ouverture.
• brosse flexible

2 AVERTISSEMENTS POUR LA SÉCURITÉ

2.1 Avertissements pour l'installateur

Respecter les consignes indiquées dans le présent manuel.

Les instructions de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

L'installation, l'utilisation et l'entretien du produit doivent être effectués conformément aux instructions du fabricant et dans le respect de la réglementation. Le non-respect des instructions données et les opérations incorrectes peuvent entraîner des situations dangereuses, des dommages aux biens, aux personnes et aux animaux, des problèmes de santé ou des dysfonctionnements.

L'installation, le raccordement électrique, le contrôle du fonctionnement et l'entretien ne doivent être effectués que par un personnel autorisé et qualifié.

L'installation et l'entretien du produit doivent être effectués uniquement par du personnel qualifié ayant une connaissance appropriée du produit. Utiliser uniquement les pièces de rechange d'origine recommandées par le fabricant.

La responsabilité des travaux effectués dans l'espace où se trouve l'appareil est et reste celle de l'utilisateur ; ce dernier est également chargé d'effectuer les contrôles relatifs aux solutions d'installation proposées.

L'utilisateur doit respecter tous les règlements de sécurité locaux, nationaux et européens.

L'appareil devra être installé sur des planchers ayant une capacité portante appropriée.

Vérifier que les prédispositions du conduit de fumée et de l'arrivée d'air soient conformes au type d'installation.

Ne pas effectuer de branchements électriques volants avec des câbles provisoires ou non isolés.

Vérifier que la mise à la terre de l'installation électrique est suffisante.

Avant de commencer les phases de montage ou de démontage de l'appareil, l'installateur doit respecter les précautions de sécurité prévues par la loi et en particulier :

• il ne doit pas intervenir quand les conditions sont défavorables ;
• il doit effectuer le travail dans de parfaites conditions psychophysiques et vérifier que les équipements de protection individuelle sont intègres et en parfait état de marche ;
• il doit porter des gants et des chaussures de protection ;
• il doit utiliser des outils munis d'une isolation électrique ;
• il doit s'assurer que la zone concernée par les phases de montage/démon-tage est libre de tout obstacle.

Installer le produit dans des pièces qui ne sont pas exposées au risque d'incendie et qui sont équipées de tous les services tels que l'alimentation électrique (air et électricité) et les évacuations pour la fumée.

Évaluer les conditions statiques du sol sur lequel le poids du produit va gravi- ter et fournir une isolation adéquate s'il est fait de matériau inflammable (par exemple, bois, moquette, plastique).

Pièces électriques sous tension : ali-menter le produit seulement après avoir terminé son assemblage.

2.2 Avertissements pour les techniciens préposés à l'entretien

Les opérations d'entretien doivent être effectuées exclusivement par un personnel autorisé et qualifié.

Respecter les consignes indiquées dans le présent manuel.

Toujours utiliser les équipements de protection individuelle et les autres moyens de protection.

Avant de commencer toute opération d'entretien, vérifier que l'appareil ait refroidi s'il a été utilisé auparavant.

Si un seul des dispositifs de sécurité ne fonctionne pas, l'appareil devra être considéré comme non fonctionnant.

Débrancher l'appareil du réseau électrique avant d'effectuer toute opération d'entretien.

Débrancher l'appareil du secteur avant d'intervenir sur les parties électriques, électroniques, sur les connecteurs et sur les parties en mouvement (systèmes de chargement des granulés, systèmes automatiques de nettoyage du brasier, etc.).

2.3 Avertissements pour l'utilisateur

Pour une utilisation correcte du produit et des équipements électroniques qui y sont connectés et pour prévenir les accidents, les instructions données dans ce manuel doivent toujours être respectées.

L'appareil présente des surfaces extérieures particulièrement chaudes (porte, poignée, verre, tubes d'évacuation de la fumée, etc.). Il est donc nécessaire d'éviter d'entrer en contact avec ces pièces sans vêtements de protection adéquats ou sans moyens appropriés, tels que des gants de protection thermique ou des systèmes d'actionnement de type « poignée froide ».

Pour cette raison, il est recommandé d'être extrêmement attentif pendant le fonctionnement, en particulier :

Ne pas toucher et ne pas s'approcher de la vitre du foyer, risque de brûlures ; ne pas regarder la flamme de façon trop prolongée.

Ne pas poser de linge directement sur l'appareil pour le faire sécher : risque d'incendie.

• ne pas toucher le conduit de fumée ;
• n'effectuer aucun nettoyage d'aucune sorte ;
• ne pas vider les cendres ;
• ne pas ouvrir la porte du foyer ;
• ne pas ouvrir le tiroir à cendres (si prévu).

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient

été surveillées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Avant toute intervention, l'utilisateur ou quiconque s'apprête à intervenir sur l'appareil devra avoir lu et compris l'intégralité de ce manuel d'installation et d'utilisation. Les erreurs ou les mauvais réglages peuvent provoquer des conditions de danger et/ou de fonctionnement irrégulier.

L'utilisateur non spécialisé doit être protégé contre l'accès à n'importe quelle pièce pouvant l'exposer à des dangers. Il ne doit par conséquent pas être autorisé à intervenir sur des pièces internes à risque (électrique ou mécanique), même si la coupure de l'alimentation électrique est prescrite.

Respecter les instructions et les avertissements contenus sur les plaques appliquées sur l'appareil.

Ces plaques sont des dispositifs de prévention des accidents ; elles doivent donc toujours être parfaitement lisibles. Si ces plaques s'avèrent endommagées et illisibles, il est obligatoire de les remplacer avec les plaques d'origine du fabricant.

Suivre scrupuleusement le programme de maintenance courante et exceptionnelle.

Ne pas utiliser l'appareil sans avoir effectué au préalable le nettoyage quotidien.

Ne pas utiliser l'appareil en cas de fonctionnement anormal, de suspicion de rupture ou des bruits insolites.

En cas de panne ou de dysfonctionnement, éteindre l'appareil et contacter immédiatement le technicien spécialisé.

Ne pas jeter d'eau sur l'appareil en marche ou pour éteindre le feu dans le brasier.

Ne pas éteindre l'appareil en débranchant la connexion électrique de secteur.

Ne pas s'appuyer sur la porte ouverte, cela pourrait compromettre la stabilité de l'appareil.

Ne pas utiliser l'appareil comme support ou ancrage d'aucune sorte.

Il est interdit d'utiliser l'appareil comme échelle ou comme structure de support.

Ne pas nettoyer l'appareil jusqu'au refroidissement complet de la structure et des cendres.

Toucher la porte seulement lorsque l'appareil est froid.

En cas de fuite de fumée dans la pièce ou d'explosion endommageant l'appareil, éteindre celui-ci, ventiler la pièce et contacter immédiatement l'installateur/technicien de service.

En cas d'incendie dans le conduit des fumées, éteindre l'appareil, le débrancher de l'alimentation électrique SANS ouvrir la porte. Appeler alors les autorités compétentes.

En cas de défaut du système d'allumage, ne pas allumer l'appareil avec des matériaux inflammables.

Dans les appareils avec une alimentation électrique, si des gaz/fumées non brûlés se forment à l'intérieur du foyer, ne pas couper l'alimentation électrique et s'éloigner le plus possible de l'appareil.

En cas de dysfonctionnement de l'appareil dû à un tirage non optimal dans le conduit de la fumée, le nettoyer en suivant la procédure décrite au paragraphe « 9.1 Entretien du système d'évacuation de la fumée » en page 101 .

Ne pas toucher les parties vernies pendant le fonctionnement pour éviter d'endommager la peinture.

Toute responsabilité en cas d'utilisation incorrecte du produit est entièrement à la charge de l'utilisateur et décharge

le fabricant de toute responsabilité civile et pénale.

Il est interdit de faire fonctionner l'appareil avec la porte ouverte.

Il est interdit d'utiliser l'appareil si les joints des vitres ou des portes sont endommagés.

Tout type d'altération ou de remplacement non autorisé de pièces non originales du produit peut être dangereux pour la sécurité de l'opérateur et décharge l'entreprise de toute responsabilité civile et pénale.

Il est interdit de charger manuellement les granulés de bois dans le brasier, car ce comportement incorrect pourrait générer une quantité anormale de gaz non brûlés, et provoquer un risque d'explosion à l'intérieur de la chambre.

L'accumulation de granulés de bois dans le brasier après un allumage manqué du poêle doit être retiré avant de procéder à une nouvelle tentative d'allumage.

Si le brasier n'est pas nettoyé et entretenu, des dysfonctionnements et des explosions peuvent se produire à l'intérieur de l'appareil. Veiller à éliminer toute trace de matériau ou d'incrustation dans les trous du brasier et à les nettoyer, chaque fois que les cendres sont vidées ou en cas d'allumage manqué. Vérifier que la taille des trous du brasier ne soit pas réduite, car cela aurait un effet négatif sur la sécurité de l'appareil.

Ne pas laver le produit avec de l'eau. L'eau peut pénétrer à l'intérieur de l'appareil et endommager l'isolation électrique, provoquant un choc électrique.

Ne pas rester longtemps devant le produit en fonctionnement.

Une utilisation incorrecte du produit ou un entretien incorrect peut entraîner un risque sérieux d'explosion dans la chambre de combustion.

Utiliser uniquement le combustible recommandé par le fabricant. Le produit ne doit pas être utilisé comme incinérateur.

Il est interdit d'utiliser de l'essence, du combustible pour lampe, du kérosène, du liquide allume-feu pour bois, de l'alcool éthylique ou des liquides similaires pour allumer ou raviver une flamme dans cet appareil. Garder ces liquides à une distance sûre de l'appareil pendant son fonctionnement.

Il est interdit de verser dans le réservoir des combustibles autres que les granulés de bois (pellet).

Conseils pour éviter les phénomènes de corrosion :

• effectuer soigneusement les opérations de nettoyage ordinaires en évitant les dépôts de cendres;
• alimenter l'appareil uniquement avec un combustible ayant les caractéristiques indiquées au chapitre « Caractéristiques du combustible » ;
• ne pas utiliser de solvants, d'acides, de détergents ou de produits agressifs pour le nettoyage direct du verre ou des autres composants du produit ;
• éviter de laisser le produit dans des conditions environnementales défavorables (humidité, salinité de l'air, mauvais temps, etc.);
• si l'appareil n'est pas utilisé pendant une longue période (par exemple en été), débrancher le tuyau d'admission d'air de combustion et introduire des sacs déshydratants dans la chambre de combustion pour absorber l'humidité de l'air, en veillant à les retirer lorsque le produit est remis en marche.

3 CARACTÉRISTIQUES DU COMBUSTIBLE

3.1 Caractéristiques du combustible

Les granulés de bois (Fig. 2) sont un composé constitué de différents types de bois pressé à travers des processus mécaniques, dans le respect des normes de protection de l'environnement, et le seul combustible prévu pour ce type d'appareil.

L'efficacité et la potentialité de l'appareil peuvent varier selon le type et la qualité de granulés utilisés.

Nous conseillons d'utiliser des granulés de bois de la classe A1 (norme ISO 17225-2, ENplus A1, DIN Plus ou NC 444 catégorie « High Performance NF Granulés biocarburants Qualité »).

Utiliser des granulés d'une longueur standard comprise entre 3 et 40 mm.

L'appareil est muni d'un réservoir pour contenir les granulés de la capacité indiquée dans le tableau des caractéristiques

Le logement de recharge est placé sur la partie supérieure, il doit toujours pouvoir être ouvert pour permettre de charger les granulés et il doit rester fermé pendant le fonctionnement de l'appareil.

Il est interdit d'utiliser l'appareil comme incinérateur de déchets.

3.2 Stockage des granulés de bois

Les granulés de bois doivent être conservés dans un lieu sec, pas trop froid et à l'intérieur de sacs fermés.

Il est conseillé de conserver des sacs de granulés dans la pièce où l'appareil est utilisé ou dans une pièce voisine à condition que la température et l'humidité soient adéquates et à une distance de sécurité (au moins 1 mètre) de toute source de chaleur.

Les granulés humides et/ou froids (5°C) réduisent la puissance thermique du combustible et oblige à effectuer plus fréquemment le nettoyage du brasier (matériel non brûlé) et du foyer.

Faire particulièrement attention au stockage et au déplacement des sacs de granulés. Il faut éviter leur fragmentation et la formation de sciure de bois.

L'introduction de sciure de bois dans le réservoir de l'appareil peut causer le blocage du système de chargement des granulés.

L'usage de granulés de mauvaise qualité peut compromettre le bon fonctionnement de l'appareil et déterminer l'échéance de la garantie.

4 CONNAÎTRE LE PRODUIT

4.1 Description

A Réservoir granulés

B Poignée d'ouverture

C Porte

D Crochet de fermeture

E Compartiment à cendres

F Brasier

G Chambre de combustion

H Ventilateur fumées

I Tube d'évacuation des fumées

L Système de chargement

M	Thermostat à granulés avec réarmement manuel
N Carte électronique
O Ventilateur ambiant
P Microrupteur
Q	Prise alimentation électrique
R Capteur de niveau de pellets
S Bloc terminal
T Connecteur RJ11

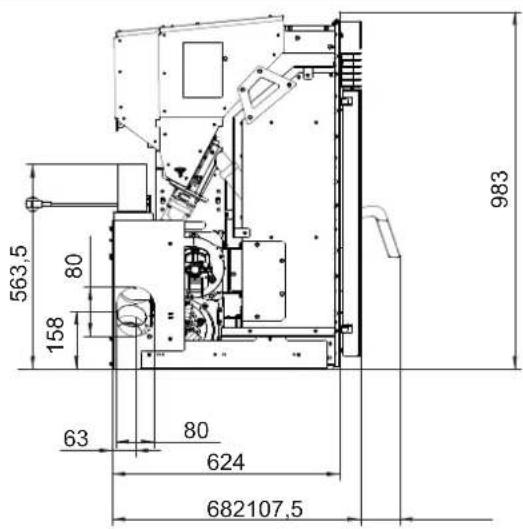

4.2 Dimensions

446

563,5 80 158 63 80 624 682107,5 983

66 55 Ø 80

75,5 59 230,5 Ø 80

Dimensions en mm
Fig. 4

4.3 Caractéristiques techniques

KPE
		Min Max
Puissance thermique globale (délivrée) kW 2,8 8
Rendement % 84,4 87
Température des fumées	°C	132,4	201
Débit des fumées	g/s	4,7	6,4
Consommation horaire de combustible	kg/h	0,67	1,84
Émissions de CO (à 13% d'O2)	mg/Nm ^3	300	14
Sortie fumée	mm	∅ 80
Prise d'air externe	cm	80
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12
Poêle adapté aux locaux d'une surface non inférieure à	m ^3	30
Capacité du réservoir d'alimentation	kg	18
Poids	kg	150
Nombre de ventilateurs ambiants	n°	2
Capacité des ventilateurs ambiants	m ^3 /h	100

Données électriques
Tension	V	230
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	95
Puissance absorbée à l'allu-mage électrique	W	311

4.4 Plaque signalétique

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

DCP Nr. 000001385 -N.B.2468 EN 14785:2006

Malt N° · · · · · · ·

Combustibile F Pellet

F	Combustible
Plmax	Puissance thermique max introduite
Plmin	Puissance thermique min introduite
Pmax	Puissance thermique nominale
Pmin	Puissance thermique réduite
EFFmax	Rendement à la puissance nominale
EFFmin	Rendement à la puissance réduite
COmax	Émissions de CO à la puissance nominale (13% O_2 )
COmin	Émissions de CO à la puissance réduite (13% O_2 )

Dust	Poussières à la puissance nominale (13% O_2 )
Tf	Température des fumées
X1/X2/Y	Distance minimum des matériaux inflammables
V	Tension
f	Fréquence
Wmin	Puissance max absorbée durant le fonctionnement
Wmax	Puissance maximum absorbée lors de l'allumage

4.5 Schéma de câblage
    AS["NOTE:phase protection,added by customer.Do not change polarity!"]

Fig. 6

	1	Capteur de hall
	2a	Thermostat du ventilateur droit
	2b	Thermostat du ventilateur gauche
	3	Sonde accumulation
	4	Sonde pellet
	6	Sonde fumées
	8	Résistance à incandescence
	9	Ventilateur évacuation fumées
	10	Doseur chargement

L'appareil est livré avec toutes les parties prévues.

Attention au risque de déséquilibrage de l'appareil.

Le barycentre de l'appareil est déplacé vers l'avant.

Tenir compte de cette indication même lors du déplacement de l'appareil sur son support de transport. Nous conseillons de déballer l'appareil uniquement lorsqu'il est arrivé sur le lieu d'installation.

Déplacer et déballer l'appareil à l'aide de moyens appropriés.

Ne pas laisser les enfants jouer avec les éléments de l'emballage (film plastique et polystyrène) :

Risque d'étouffement !

Lors des opérations de déplacement, soulèvement et déballage de l'appareil :

• toujours le maintenir en position verticale ;
• ne jamais le renverser en position horizontale ;
• ne jamais l'incliner sur sa partie frontale pour éviter la rupture éventuelle de la vitre de la porte du foyer.

Enlèvement de la palette de transport

L'élimination des matériaux peut également être confiée à des tiers, à condition de s'adresser à des entreprises autorisées à récupérer et à éliminer les matériaux en question.

Respecter toujours les normes en vigueur dans le pays où sera effectuée la mise au rebut des matériaux et éventuellement la déclaration.

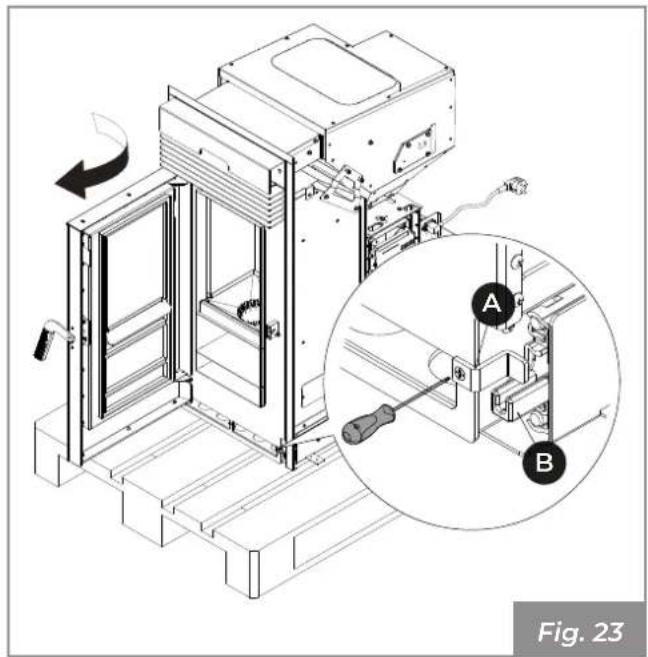

Pour retirer l'appareil de la palette de transport :

• Ouvrir la porte à l'aide de la poignée.
• Démonter l'étrier de sécurité (A) en dévissant les deux vis de fixation.
• Soulever le levier (rB) et tirer légèrement l'appareil pour le dégager des crochets de verrouillage.

- Placer un support sous la machine, puis tirer la machine vers l'extérieur jusqu'à ce que les guides atteignent la fin de leur course.

• Dévisser les quatre boulons de fixation sur les côtés des guides.
• Débrancher les connecteurs de la carte.
• Placer la machine sur le support et retirez-la des guides.

- Retirer les vis de fixation palette de la base et enlever la palette.

S'assurer que le chariot élévateur a une capacité supérieure au poids de l'appareil à soulever. Le conducteur de l'engin de levage sera responsable du levage des charges.

Faire particulièrement attention à protéger adéquatement les sols en bois ou parquet afin d'éviter que le poids de l'appareil ne les abime lors de son déplacement.

Pendant le soulèvement, éviter les mouvements brusques et les à-coups.

6 PRÉPARATION DU LIEU D'INSTALLATION

6.1 Considérations générales

Les paragraphes suivants contiennent quelques instructions à suivre afin d'obtenir les performances maximales du produit acheté et un fonctionnement en toute sécurité. Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

Pour l'Italie, l'installation doit être effectuée par une personne qualifiée conformément à la norme EN 10683.

6.2 Précautions pour la sécurité

Les opérations de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

Il est recommandé de s'assurer de leur qualification et de leurs capacités réelles.

Pour l'Italie, ces techniciens doivent posséder une habilitation « C » remise par la chambre de commerce, conformément au Décret Ministériel 37/08.

6.3 Lieu d'installation

Pour les distances minimum à respecter lors du positionnement de l'appareil par rapport aux matériaux et aux objets inflammables, se référer aux indications de Fig. 11.

Z Y2 X1 X2 Y1 Fig. 11

Modèle X1	X2 Y1	Y2 Z
KPE 800	100	100 100	800 mm

Les planchers faits de matériaux inflammables comme le bois, le parquet, le linoléum, le stratifié ou recouverts de tapis doivent être protégés par une base ignifuge sous l'appareil qui protège également la partie frontale de toute chute de résidus de combustion pendant le nettoyage.

Le fabricant décline toute responsabilité en cas d'éventuelles variations des caractéristiques du matériau composant le plancher, sous la protection.

Prévoir un espace technique accessible pour les éventuelles interventions d'entretien.

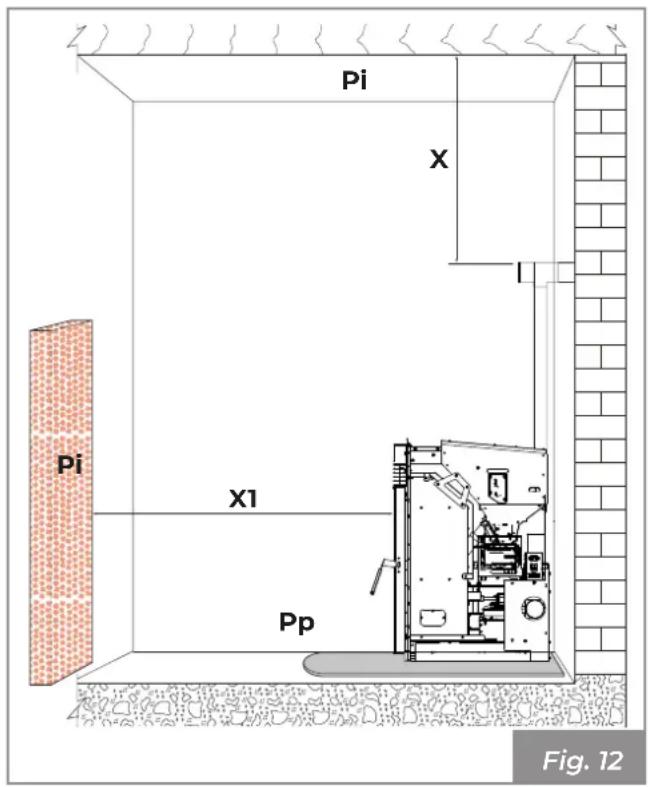

Nous rappelons qu'il est important de respecter la distance minimum des matériaux inflammables (X) indiquée sur la plaque d'identification des tubes utilisés pour réaliser la cheminée (Fig. 12).

Pi = Paroi inflammable

Pp = Protection du sol

Pi X Pi X1 Pp Fig. 12

Prévoir l'arrivée de la ligne électrique à proximité de l'appareil pour brancher le cordon d'alimentation.

6.4 Air de combustion

6.4.1 Prise d'air externe

L'appareil doit avoir la bonne quantité d'air de combustion pour garantir une combustion correcte.

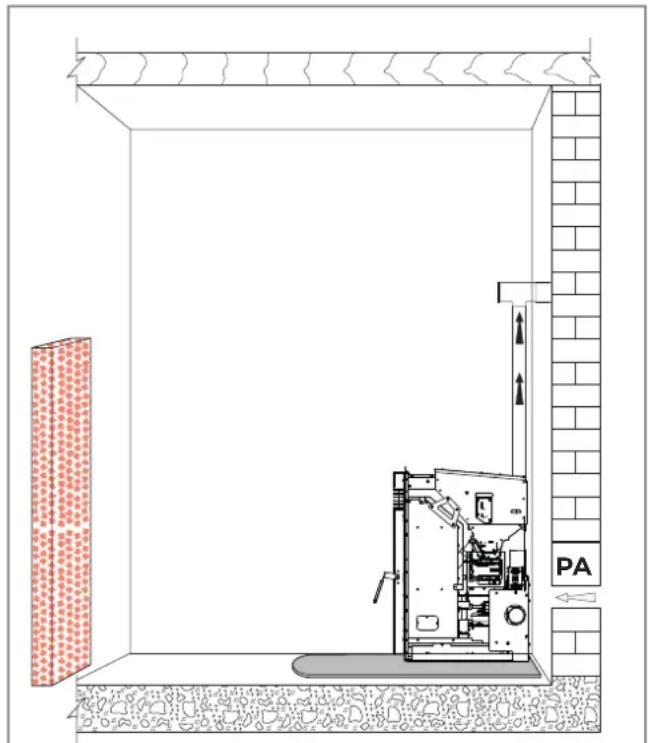

Il est obligatoire de réaliser une entrée d'air externe (Fig. 13 - PA) pour garantir le flux d'air de combustion vers l'appareil et/ou la circulation de l'air ambiant.

La prise d'air externe doit être correctement dimensionnée et protégée par une grille contre les insectes ; elle doit par ailleurs être positionnée de façon à ne pas être obstruée accidentellement. À l'extérieur, une grille de protection permanente et non obturable doit être installée ; dans les zones particulièrement exposées aux intempéries et au vent, elle assure une protection contre la pluie et le vent.

Veiller à ce que l'entrée d'air soit positionnée de manière à ne pas être obstruée accidentellement.

Si la paroi arrière de l'appareil est une paroi extérieure, percer un trou pour l'aspiration de l'air comburant à une hauteur d'environ 20-30 cm du sol, en respectant les indications dimensionnelles sous la rubrique « Prise d'air extérieure » du paragraphe « Caractéristiques techniques » en page 85.

S'il n'est pas possible de réaliser la prise d'arrivée d'air externe dans la pièce, il est possible de pratiquer le trou extérieur dans une pièce adjacente à condition qu'elle soit en communication permanente avec une grille de transit (Fig. 14 - C = Caisson, G = Grille, S = Volet).

Si d'autres appareils de chauffage ou d'extraction se trouvent dans le local d'installation, des dysfonctionnements de la combustion peuvent se produire en raison d'un manque d'air de combustion.

Les prises d'arrivée d'air de combustion doivent donc être correctement dimensionnées, afin de garantir l'apport d'air nécessaire au bon fonctionnement de tous les appareils.

Il est interdit de prélever de l'air comburant du garage, d'entrepôts de matériel combustible ou de locaux à risque d'incendie.

Dans le cas de l'insertion, il est indispensable de prélever l'air de combustion à l'extérieur du revêtement afin d'éviter les dysfonctionnements de la combustion causés par le manque d'air dû au retrait du ventilateur d'ambiance.

Grille inférieure (A) fournie sur le revêtement et prise d'air extérieure (B) pour le recyclage de l'air ambiant à réaliser entièrement ou à l'extérieur du revêtement.

L'appareil fonctionne avec la chambre de combustion sous vide ; il est donc essentiel de s'assurer que la sortie de fumée est étanche (opération à effectuer par l'installateur).

L'appareil doit être raccordé à son propre conduit d'évacuation de la fumée, qui n'est pas partagé, et adapté pour assurer une dispersion adéquate des produits de combustion dans l'atmosphère, conformément à la réglementation en vigueur dans le pays d'installation.

Les composants constituant le système d'évacuation de la fumée doivent être déclarés adaptés aux conditions de fonctionnement spécifiques et porter le marquage CE.

Une première section verticale d'au moins 1,5 mètre de cheminée à double paroi est obligatoire pour assurer une bonne expulsion de la fumée.

Il est recommandé d'effectuer au maximum 3 changements de direction, en plus de celle résultant du raccordement arrière de l'appareil à la cheminée, en utilisant des coudes à 45 - 90° ou des raccords en T (Fig. 16).

Toujours utiliser un raccord en T avec un bouchon d'inspection (A) à chaque variation horizontale et verticale du parcours du conduit d'évacuation des fumées (Fig. 16).

Les sections horizontales doivent avoir une longueur maximale de 2-3 m avec une inclinaison vers le haut de 3-5% (Fig. 16).

Fixer les tuyaux au mur avec des colliers appropriés.

Le raccord d'évacuation de la fumée NE DOIT PAS ÊTRE raccordé :

• à une cheminée utilisée par d'autres générateurs (chaudières, poêles, inserts, etc.);
• à des systèmes d'extraction d'air (hottes, évents, etc.) même « entubés ».

Il est interdit d'installer des soupapes d'interruption et de tirage.

MAX 2-3 m C > 3-5% Ø 8 cm MIN 1,5 m A A Fig. 16

Avec un parcours d'évacuation des fumées supérieur à 5 mètres et dans des conditions de tirage insuffisant (présence de nombreux coudes, élément terminal d'évacuation inapproprié, etc.) l'expulsion des fumées peut ne pas être optimale. Dans ces cas, il sera nécessaire de modifier les paramètres de fonctionnement (expulsion des fumées et charge des granulés) pour adapter l'appareil aux caractéristiques réelles du système de la cheminée.

Contacter, à cet égard, le service d'assistance technique.

6.6 Évacuation sur le toit à travers un conduit de cheminée traditionnel

La cheminée pour l'évacuation de la fumée doit être réalisée par du personnel qualifié et selon les normes UNI 10683- EN 1856-1-2- EN 1857- EN 1443- EN 13384-1-3- EN 12391-1 aussi bien en ce qui concerne les dimensions que pour les matériaux employés pour sa construction.

Il est possible d'évacuer la fumée par une cheminée traditionnelle (Fig. 17) pour autant que les règles suivantes soient respectées :

• s'assurer de l'état de maintenance de la cheminée ; en cas de vieille cheminée il est recommandé de pourvoir à son renouvellement en introduisant des tuyaux en acier opportunément isolés (laine de roche, vermiculite).
• les fumées peuvent être évacuées directement dans la cheminée uniquement si celle-ci a une section maximale de 15 × 15 cm ou un diamètre de 15 cm et est pourvue d'une trappe de visite.

L'évacuation des produits de combustion doit être prévue sur le toit.

1 2 3 4 Fig. 17

1) Chapeau anti-vent
2) Section maximale de 15 x 15 cm ou diamètre 15 cm et hauteur maximale de 4 - 5 mètres
3) Sceller
4) Inspection

Si la section de la cheminée est supérieure, il est nécessaire d'« intuber » la cheminée avec un tube en acier (dont le diamètre dépend du parcours) bien isolé (Fig. 18).

S'assurer que le raccordement à la cheminée en maçonnerie est bien scellé.

Éviter le contact avec des matériaux combustibles (ex. poutres en bois) et en tout cas pourvoir à leur isolation avec un matériau ignifuge.

En cas de passage des tubes à travers des toits ou des murs en bois, il est conseillé d'utiliser des kits spéciaux, certifiés, disponibles dans le commerce.

1 2 3 Fig. 18

1) Vermiculite et/ou laine de roche.
2) Tuyaux en acier
3) Panneau de fermeture

7 INSTALLATION

7.1 Considérations générales

Les paragraphes suivants fournissent des indications à respecter pour obtenir le rendement maximal du produit acheté.

Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

7.2 Configurations d'installation

7.2.1 Installation du générateur sur le plan d'une cheminée

En cas d'installation dans des structures avec revêtement en marbre ou autre matériau, l'insert est doté de rails coulissants pour faciliter l'extraction de l'appareil pour la fixation sur le plan d'appui et pour les interventions normales d'inspection et contrôle des pièces mécaniques et électriques.

Assurez-vous que la base de soutien est capable de supporter le poids de l'appareil.

Fixez solidement l'appareil à la base de soutien pour éviter qu'il ne bascule lors de son extraction.

• Une fois la palette retirée (consulter le paragraphe : « MOVIMENTAZIONE E TRASPORTO ») procéder comme suit :

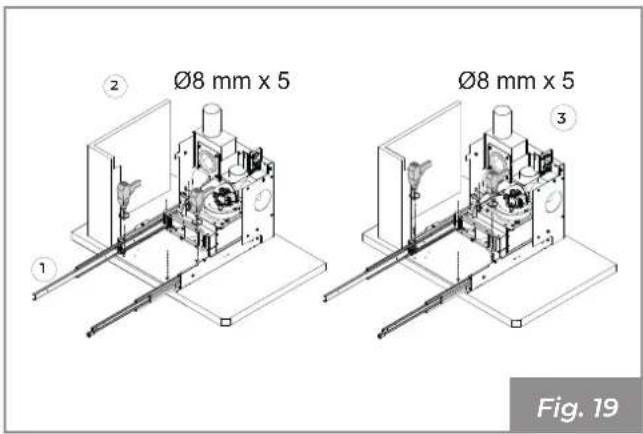

• Placer le socle sur la surface de fixation (1), tracer et percer 5 trous de diamètre approprié pour la fixation (2) - utiliser la base lui-même comme gabarit.
• Il incombe à l'installateur de vérifier si les vis fournies sont adaptées au matériau de la surface de fixation et, le cas échéant, de les remplacer par des vis appropriées (chevilles). (3).

Ø8 mm x 5 Ø8 mm x 5 Fig. 19

• Réaliser les raccordements d'évacuation des fumées.

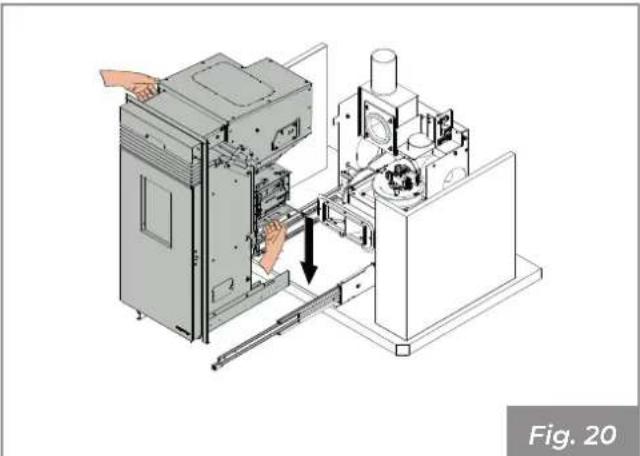

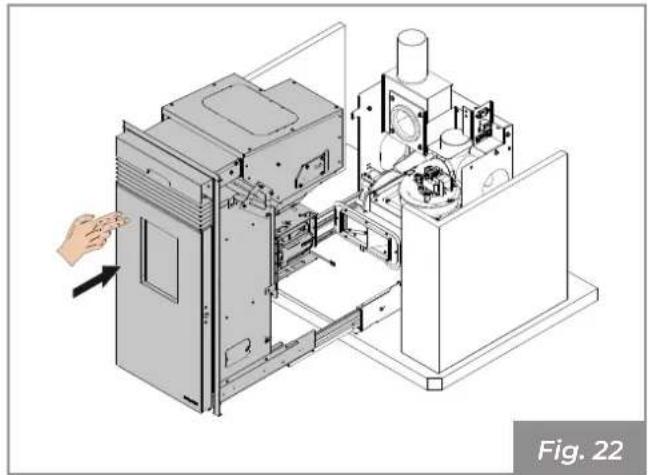

• Repositionner la machine sur les rails de coulissement.

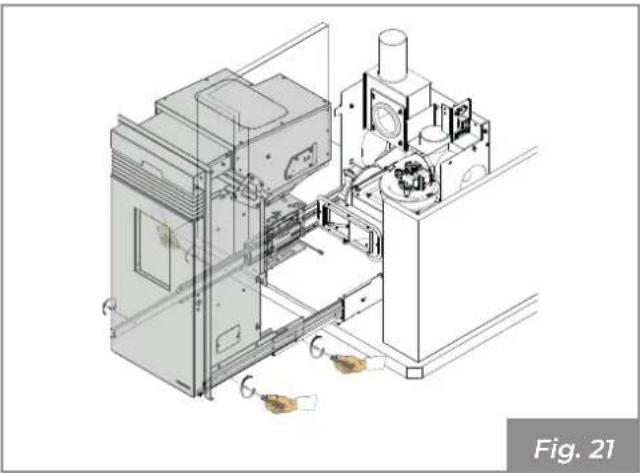

- Remonter les boulons de fixation enlevés précédemment.

- Reconnectez les connecteurs des câbles d'alimentation et d'affichage à la carte et au câble d'alimentation.

- Attacher ensuite les câbles en question avec un collier. Poussez le dispositif jusqu'à ce que vous soyez sûr que le système de verrouillage automatique s'est enclenché. Faites attention aux interférences éventuelles causées par les câbles.

Ouvrez la porte, repositionnez l'étrier de sécurité (A) en le fixant à l'aide de la vis.

7.2.2 Installation d'un générateur sur socle

En cas d'installation dans des structures avec revêtement en marbre ou autre matériau, l'insert est doté de rails coulissants pour faciliter l'extraction de l'appareil pour la fixation sur le plan d'appui et pour les interventions normales d'inspection et contrôle des pièces mécaniques et électriques.

Assurez-vous que la base de soutien est capable de supporter le poids de l'appareil.

Fixez solidement le socle à la base pour éviter qu'il ne bascule lors de son extraction.

Fixez solidement l'appareil au socle pour éviter qu'il ne bascule lors de son extraction.

Le socle est optionnel.

• Une fois la palette retirée (consulter le paragraphe : « MANUTENTION ET TRANSPORT »), procédez comme suit :

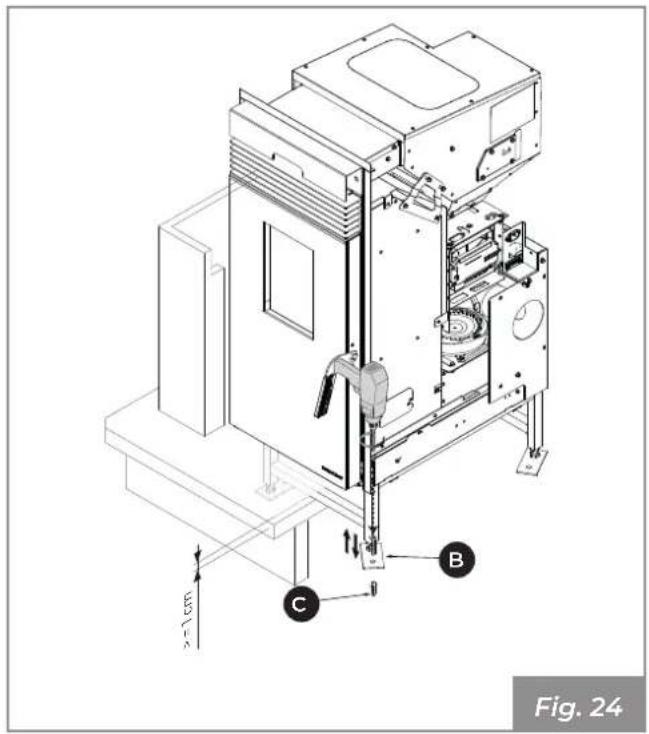

• Nivelér le cadre en vissant ou dévissant les pieds col de cygne (B).
• Le bord inférieur du poêle doit être à au moins 1 cm au-dessus du plan en marbre du revêtement.

Fig. 24 A B C

7.3 Schéma de montage

1) Pour installer correctement le tuyau entre la cheminée et le conduit de fumée doit être étanche avec le scellage de tous les joints de raccordement.
2) Revêtement en fibre céramique écologique ou en laine de roche avec feuille d'aluminium à l'extérieur.
3) Prise d'air extérieure arrière, garantir une distance minimale de 5 cm entre les revêtements et le tuyau d'admission de l'air comburant.
4) Le revêtement doit être réalisé dans un matériau ignifuge.
5) Distance de 1 cm (minimum) entre le revêtement et l'insert.
6) Isoler les éléments en bois avec du matériau ignifuge.
7) Habillage et structure portante ignifuge.
8) Système de chargement des granulés. Pour l'installation, se référer aux instructions fournies avec le kit.
9) Les normes UNI prévoient l'installation d'une grille de récupération de la chaleur le plus près possible du plafond.

7.4 Branchement électrique

Il suffit de brancher l'appareil à l'installation électrique à travers la fiche fournie (Fig. 26).

Le branchement électrique (fiche) doit être facile d'accès même après l'installation de l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le service d'assistance technique ou par un technicien qualifié afin de prévenir tout risque.

Il est obligatoire que l'installation soit munie d'une mise à la terre et d'un interrupteur différentiel, conformément aux lois en vigueur.

Le conduit d'évacuation de la fumée doit être doté de sa propre mise à la terre.

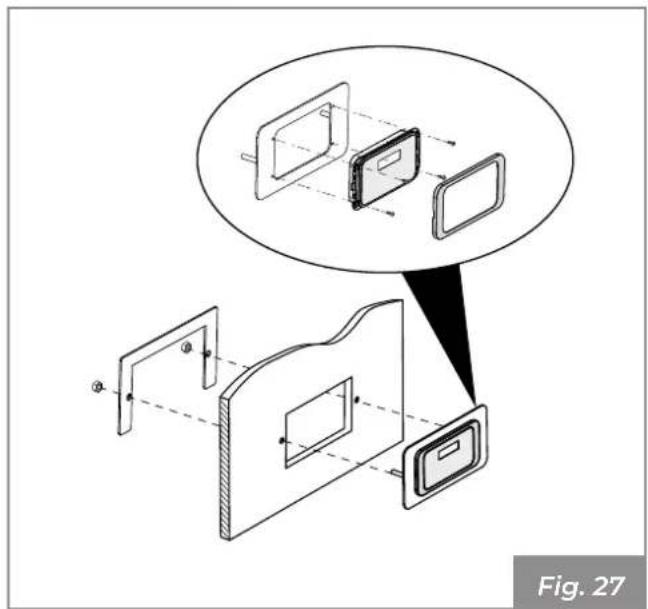

7.4.1 Installation du tableau de commande

Le tableau de commande de l'appareil peut être appliqué au mur.

Ne pas installer le boîtier encastrable sur des zones chaudes de la hotte.

Préparer le passage du câble entre le tableau et la carte électronique de manière à ce qu'il ne soit pas endommagé par la température durant le fonctionnement normal de l'appareil.

Raccorder le câble entre les bornes de la carte électronique et le tableau de commande avant de fermer les boîtiers.

7.4.2 Connexion au thermostat d'ambiance

Il est possible de connecter l'appareil à un thermostat ou à un chronothermostat externe qui l'allume et l'éteint.

Pour la connexion, faire référence au schéma électrique présent dans les caractéristiques techniques.

7.5 Canalisation

Il est obligatoire d'acheminer l'air à l'extérieur du bardage au moyen de tuyaux de préférence lisses d'un diamètre de 8 cm (longueur maximale de 10 m).

8 PREMIER ALLUMAGE

Le premier allumage doit être effectué par l'installateur.

8.1 Chargement des granulés de bois

Les pellets doivent être chargés par le tiroir frontal ou à l'aide des accessoires appropriés (en option), conformément aux instructions d'installation.

Ne pas utiliser le système d'extraction de l'appareil comme moyen pour remplir le réservoir de granulés de bois.

L'utilisation d'accessoires non d'origine est déconseillée.

La chute de granulés à l'extérieur du réservoir peut endommager le fonctionnement de l'appareil et provoquer des foyers d'incendie.

Le tuyau pour le chargement des granulés (en option) doit servir exclusivement de goulotte pour remplir le réservoir de l'appareil et non pas de rallonge du réservoir lui-même ; ne pas dépasser la capacité du réservoir en chargeant une quantité excessive de granulés.

8.1.1 Options disponibles

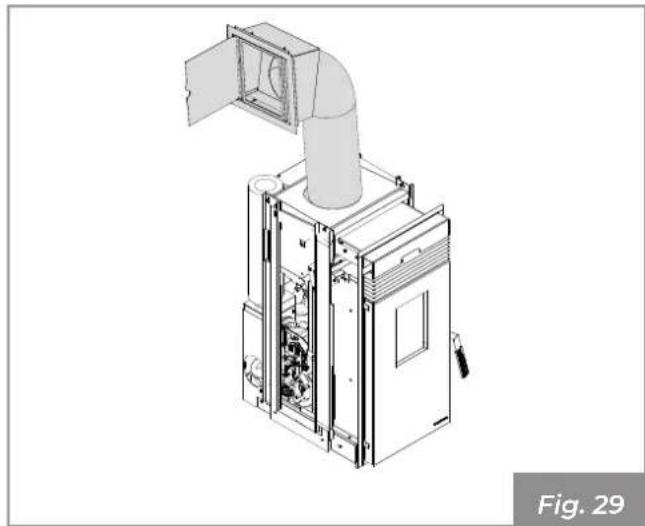

• Système de chargement avec tuyau métallique flexible et volet de chargement (Fig. 29).
• Kit de piédestal (Fig. 30).
• Cadres de finition pour plaques de plâtre (Fig. 31).

8.2 Premier démarrage

Lors du premier allumage de l'appareil, veiller à ce que les pièces soient bien ventilées, car des odeurs ou des fumées désagréables peuvent être générées par l'évaporation ou le séchage de certains des matériaux utilisés. Ce phénomène diminuera jusqu'à disparaître complètement.

Après avoir branché l'alimentation et l'écran, refermez l'appareil en le faisant glisser sur ses rails jusqu'à ce que vous soyez sûr que le système de verrouillage automatique s'est enclenché, en veillant à ce que les câbles électriques soient bien en place.

Si la connexion est correcte, l'appareil émet une série de bips intermittents et l'affichage s'allume.

Se référer au manuel de l'afficheur.

8.3 chargement du tiroir à granulés

319 261 Fig. 32

• Ouvrir le tiroir à granulés
- Placez une quantité suffisante de granulés à l'intérieur afin de ne pas empêcher le tiroir de se refermer correctement
- Utilisez la palette (A) pour pousser les granulés dans la trémie ; répétez l'opération jusqu'à ce que la trémie soit pleine, en vous assurant que les guides et le siège du tiroir sont exempts de résidus de granulés et qu'il peut coulisser librement.
• Fermer le tiroir

Les opérations d'entretien doivent être effectuées par un centre d'assistance technique autorisé.

Avant d'effectuer toute opération d'entretien, prendre les précautions suivantes :

• S'assurer que toutes les parties de l'appareil soient froides.
• S'assurer que les cendres soient complètement éteintes.
• Utiliser les équipements de protection individuelle prévus par la Directive 89/391/CEE.

- Vérifier que l'interrupteur général de ligne soit débranché.

- Vérifier que l'alimentation ne puisse pas être rétablie accidentellement. Débrancher la fiche de la prise murale.

- Toujours travailler avec des outils appropriés à l'entretien.

- À la fin de l'entretien ou des opérations de réparation, avant de remettre l'appareil en marche, ré-installer toutes les protections et réactiver tous les dispositifs de sécurité.

9.1 Entretien du système d'évacuation de la fumée

À effectuer au moins une fois par an, ou tous les 4000 kg de granulés de bois brûlés.

En présence de sections horizontales, il est nécessaire de vérifier et d'éliminer les dépôts de cendre et de suie avant qu'ils ne bouchent le passage de la fumée.

En cas de nettoyage inapproprié de l'appareil, des problèmes de fonctionnement peuvent se vérifier, tels que :

• mauvaise combustion ;
• noircissement de la vitre ;
• engorgement du brasier avec accumulation de cendres et de granulés ;

- dépôt de cendres et incrustations excessives sur l'échangeur avec réduction du rendement du poêle.

9.2 Entretien de l'appareil

À réaliser au moins une fois par an, ou bien chaque fois que l'appareil signale une demande d'entretien.

Pendant l'opération d'entretien, le technicien devra :

• effectuer un nettoyage soigné et complet du conduit de fumée ;
  • vérifier l'état et l'étanchéité de tous les joints ;
• vérifier l'état et la propreté de tous les composants internes ;
• vérifier l'étanchéité et la propreté du raccord du conduit de fumée ;
• enlever les éventuels dépôts de résidus de granulés dans le réservoir ;
  • vérifier le bon fonctionnement de l'appareil ;
• réinitialiser les éventuels signaux ou alarmes.

- vérifier qu'il n'y ait pas de granulés ou de résidus de granulés dans le logement d'installation de l'appareil ;

9.3 Programme de nettoyage et d'entretien

9.3.1 Nettoyage courante (Utilisateur)

	À CHAQUE ALLUMAGE	TOUTES LES SEMAINES	TOUS LES MOIS
Brasier (Fig. 34) X
Tiroir/Compartiment à cendres (Fig. 34) X
Vitre (Fig. 35) X
Collecteur fumées X

9.3.2 Maintenance supplémentaire (Centre d'assistance technique agréé)

	1 AN (*)
Joints porte et brasier X
Conduit d’évacuation de la fumée X
Ressorts de verrouillage porte X

(*) Au moins une fois par an ou tous les 4000 kg de granulés brûlés.

9.4 Nettoyage ordinaire

9.4.1 Nettoyage de l'intérieur du foyer

Il est nécessaire de vérifier, tous les jours ou avant chaque allumage, que le brasier est propre, afin d'assurer le libre passage de l'air de combustion par les trous du brasier.

Enlever la cendre qui se dépose dans le brasier (Fig. 34).

ATTENTION : Extraire la cendre de la chambre de combustion car les sels contenus provoquent la corrosion du métal. Par ailleurs, la cendre pourrait obstruer le passage de l'air en modifiant le développement de la flamme, qui pourrait augmenter la corrosion si elle s'approchait de la vitre.

Retirez les cendres recueillies dans le compartiment à cendres

L'utilisation d'un aspirateur à cendres peut simplifier les opérations de nettoyage

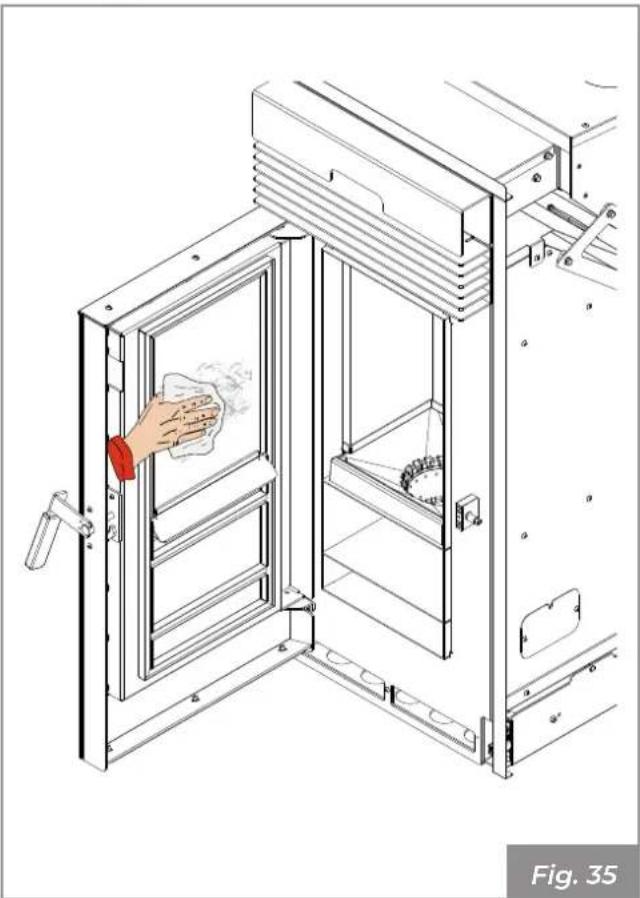

9.4.2 Nettoyage de la vitre

Le nettoyage doit être effectué à l'aide d'un chiffon humide ou avec du papier humidifié et passé dans les cendres.

Frotter jusqu'à ce que la vitre soit propre.

Ne pas nettoyer la vitre pendant le fonctionnement de l'appareil et ne pas utiliser d'éponges abrasives.

ATTENTION : Ne pas utiliser de solvants, d'acides, de détergents, de détergents liquides ou de produits agressifs.

9.5 Maintenance supplémentaire

9.5.1 Entretien du raccord en T des fumées

Nettoyer le raccord en T d'évacuation des fumées en retirant l'appareil de son siège et en aspirant les résidus contenus à l'intérieur du té à l'aide d'un aspirateur à cendres.

• Ouvrir la porte à l'aide de la poignée.
• Démonter l'étrier de sécurité en dévissant la vis de fixation.

• Extraire l'appareil pour pouvoir atteindre les fins de courses des guides.
• Utiliser un aspirateur à cendres pour éliminer les résidus à l'intérieur du Tee.

- Procéder de la manière inverse pour rétablir l'appareil.

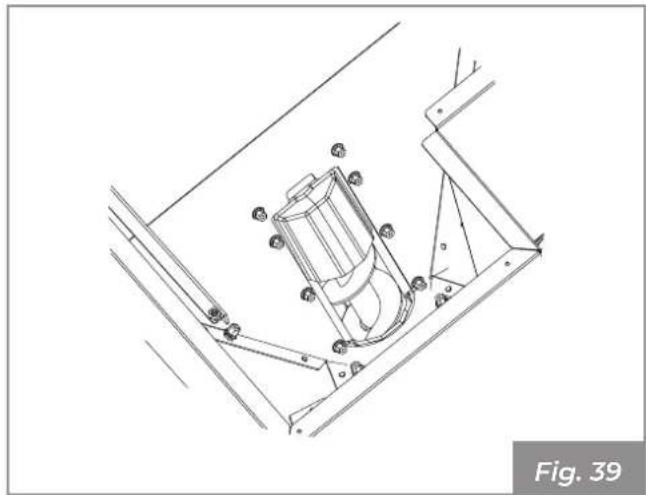

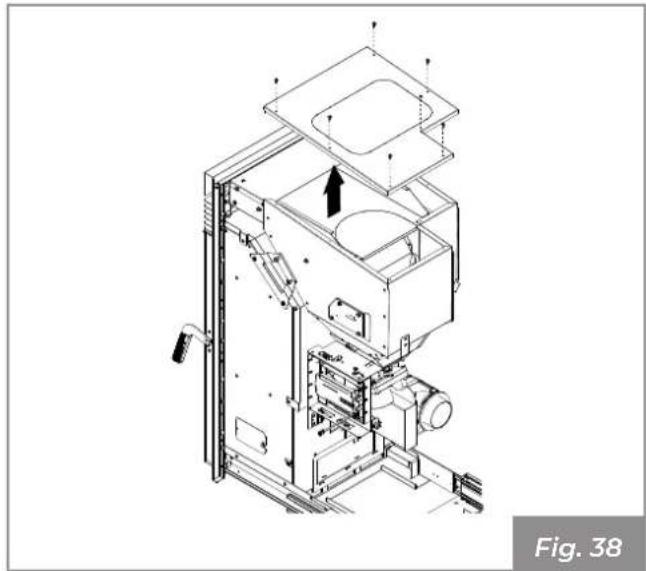

9.5.2 Entretien de la vis sans fin

En cas d'engorgement du tuyau d'alimentation qui, du réservoir transporte les granulés vers la chambre de combustion, procéder comme suit :

- Retirer le couvercle de la trémie à granulés

- Éliminer les résidus de granulés à l'intérieur du tuyau d'alimentation en utilisant un tournevis.

L'opération de nettoyage doit être effectuée uniquement par du personnel qualifié.

9.5.3 Entretien du conduit d'évacuation des fumées

Cette opération doit être effectuée une fois par an et quoi qu'il en soit chaque fois que cela est nécessaire.

En présence de sections horizontales, il est nécessaire de vérifier et d'éliminer les dépôts de cendre et de suie avant qu'ils ne bouchent le passage de la fumée.

En cas de nettoyage inapproprié de l'appareil, des problèmes de fonctionnement peuvent se vérifier, tels que :

• Mauvaise combustion.
- Noircissement de la vitre.
- Engorgement du brasier avec accumulation de cendres et de granulés.
- Dépôt de cendres et incrustations excessives sur l'échangeur entraînant un faible rendement du poêle.

9.5.4 Entretien de l'appareil

Cette opération doit être effectuée au moins une fois par an et quoi qu'il en soit chaque fois que cela est nécessaire, en procédant comme suit :

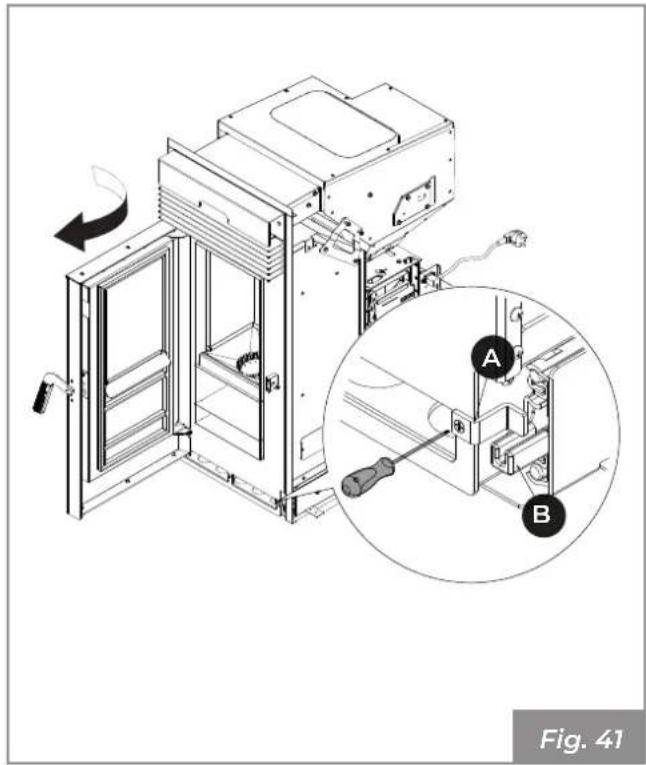

• Ouvrir la porte à l'aide de la poignée.
• Démonter l'étrier de sécurité en dévissant les deux vis de fixation.

• Extraire l'appareil pour pouvoir atteindre les fins de courses des guides.

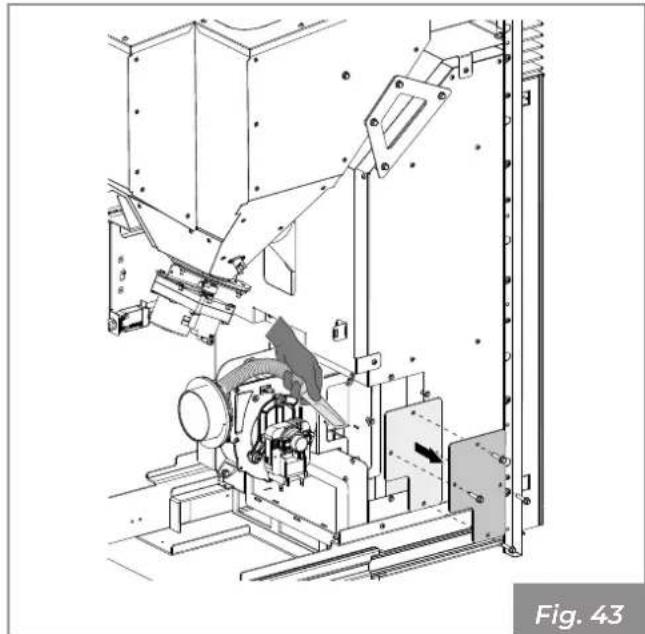

• Retirer les vis et extraire le panneau (A).

- Retirer les vis, accéder à la chambre intérieure et aspirer les résidus.

• Retirer les vis, enlever les couvercles pour accéder aux collecteurs
• Utiliser une brosse à cordon flexible pour nettoyer les tubes d'échanges présents dans la chambre de combustion
• Enlever les éventuels résidus qui tombent dans le collecteur de fumées à l'aide d'un aspirateur à cendres.
• Remonter tous les composants en commençant par le dernier retiré.
  • Vérifier l'état et l'étanchéité de tous les joints.
• Vérifier l'état et la propreté de tous les composants internes.
• vérifier l'étanchéité et la propreté du raccord de l'évacuation des fumées.
• Enlever les éventuels dépôts de résidus de granulés dans le réservoir.
  • Vérifier le bon fonctionnement de l'appareil.
• Réinitialiser les avertissements ou les alarmes (les thermostats à réarmement manuel se trouvent au dos de l'appareil à proximité de la sortie du cordon d'alimentation).

9.5.5 Nettoyage du conduit de fumée

Nettoyer les tubes de l'échangeur dans la chambre de combustion à l'aide d'une brosse souple.

Éliminez les résidus tombant dans le collecteur de gaz de combustion à l'aide d'un aspirateur de cendres.

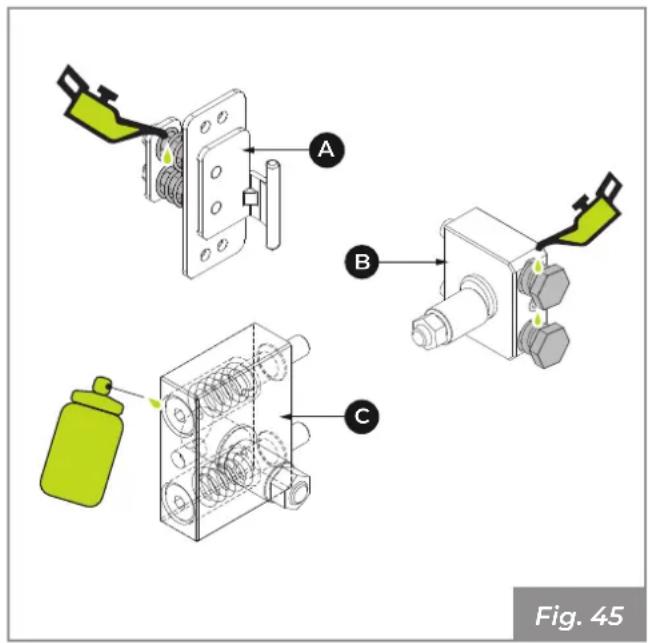

9.5.6 Sécurité porte

Pour garantir le fonctionnement correct et sûr de la porte du foyer, il est nécessaire de lubrifier les ressorts du mécanisme de fermeture, qui peuvent se trouver au niveau des charnières (A), au niveau du verrou de fermeture (B), ou à l'intérieur du bloc (C) ; dans ce cas, utiliser du lubrifiant en spray autour de la tête de la vis afin que le lubrifiant atteigne le ressort.

A B C Fig. 45

10 DÉMOLITION ET ÉLIMINATION

La démolition et l'élimination de l'appareil sont exclusivement à la charge du propriétaire qui devra agir conformément aux lois en vigueur dans son pays en matière de sécurité et de respect et de protection de l'environnement.

L'élimination des matériaux peut également être confiée à des tiers, à condition de s'adresser à des entreprises autorisées à récupérer et à éliminer les matériaux en question.

Respecter toujours les normes en vigueur dans le pays où sera effectuée la mise au rebut des matériaux et éventuellement la déclaration.

Toutes les opérations de démontage pour la démolition doivent être réalisées avec l'appareil arrêté et hors tension.

• Séparer les accumulateurs présents dans les cartes électroniques.
• S'adresser à des centres autorisés pour la mise au rebut de la structure de l'appareil.

L'abandon de l'appareil sur dans des zones accessibles expose les personnes et les animaux à un grave danger.

L'élimination du produit de manière différenciée permet d'éviter les éventuelles conséquences négatives pour l'environnement et la santé et permet de récupérer les matériaux dont il est composé afin d'obtenir une importante économie d'énergie et de ressources.

Le propriétaire est le seul responsable en cas d'éventuels dommages à des personnes et des animaux. Lors de la démolition, le marquage CE, le mode d'emploi et les autres documents concernant cet appareil devront être détruits.

Le symbole de la poubelle barrée présent sur l'étiquette de l'équipement indique que le produit, à la fin de sa vie utile, doit être ramassé séparément des autres déchets.

Conformément à l'article 13 du décret législatif n° 151 du 25 juillet 2005 portant application de la directive 2002/96/CE du 23 février 2003 relative aux déchets d'équipements électriques et électroniques relative aux mesures et procédures visant à prévenir la production de déchets d'équipements électriques et électroniques, appelés DEEE, favorisant la réutilisation, le recyclage et d'autres formes de valorisation afin de réduire la quantité à envoyer pour élimination et d'améliorer l'intervention des sujets participant au cycle de vie de ces produits.

- Enlever toute l'installation électrique.

INHALTSVERZEICHNIS

Malt N° · · · · · · ·

Combustibile F Pellet

Malt N° · · · · · · ·

Combustibile F Pellet

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
