Type de produit	Poêle à bois
Marque	Palazzetti
Modèle	Ecomonoblocco WTX70
Puissance thermique nominale	14,3 kW
Rendement	85 %
Rendement saisonnier	75 %
Indice d'efficacité énergétique	113
Émissions de CO (à 13 % O₂)	640 mg/m³
Émissions de NOx (à 13 % O₂)	96 mg/m³
Émissions de particules (à 13 % O₂)	12 mg/m³
Tirage des fumées nominal	12 Pa
Tension d'alimentation	230 V / 50 Hz
Température des gaz d'échappement	273 °C
Poids	268 kg
Volume minimal de la pièce	70 m³
Diamètre de sortie des fumées	200 mm
Combustible	Bois
Diamètre de la prise d'air extérieure	130 mm
Distances de sécurité minimales (arrière)	500 mm
Distances de sécurité minimales (côtés)	1 000 mm
Distances de sécurité minimales (dessus)	1 000 mm
Distances de sécurité minimales (avant)	1 500 mm

FOIRE AUX QUESTIONS - Ecomonoblocco WTX70 Palazzetti

Comment allumer le poêle correctement ?

Utilisez du petit bois sec et des allume-feu. Ouvrez le tirage au maximum. Placez le bois dans le foyer, allumez par le haut et refermez la porte. Après quelques minutes, réduisez le tirage pour un fonctionnement optimal.

Quel type de bois utiliser ?

Utilisez du bois sec (humidité < 20 %) comme du chêne, du hêtre ou du charme. Évitez les bois résineux, traités ou humides.

Comment nettoyer la vitre ?

Nettoyez la vitre régulièrement avec un produit spécial poêle ou du vinaigre blanc. Évitez les produits abrasifs. Essuyez avec un chiffon doux.

À quelle fréquence faut-il vider le cendrier ?

Videz le tiroir à cendres lorsque les cendres atteignent le niveau de la grille. En usage intensif, tous les jours ou tous les deux jours.

Quelles sont les distances de sécurité à respecter ?

Respectez les distances minimales : 500 mm à l'arrière, 1 000 mm sur les côtés, 1 000 mm au-dessus et 1 500 mm devant l'appareil par rapport aux matériaux inflammables.

Que faire en cas de refoulement de fumée ?

Vérifiez que le conduit n'est pas obstrué et que le tirage est suffisant (minimum 8 Pa). Ouvrez une fenêtre pour améliorer l'apport d'air et réglez l'arrivée d'air comburant.

Comment régler l'air comburant ?

Utilisez la poignée de réglage située sous la porte. Ouvrez complètement pour l'allumage, puis réduisez progressivement pour obtenir une flamme stable et propre.

Est-il nécessaire d'avoir une prise d'air extérieure ?

Oui, pour un fonctionnement optimal, il est recommandé de raccorder une prise d'air extérieure (diamètre 130 mm) afin d'éviter les problèmes de tirage dans les maisons étanches.

Comment entretenir le conduit de fumée ?

Faites ramoner le conduit au moins une fois par an par un professionnel. Vérifiez régulièrement l'état du tubage et nettoyez les dépôts.

Où trouver des pièces de rechange ?

Les pièces détachées (vitre, grille, joint de porte, poignée) sont disponibles auprès de votre revendeur Palazzetti ou sur le site officiel. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI Ecomonoblocco WTX70 Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques 26

1.3.1 Distances de sécurité minimales 26

1.1 Principaux composants

Figure 1

1 Tuyau de sortie des fumées 2 Vitre de la porte 3 Poignée d'ouverture de la porte coulissante 4 Grille du foyer 5 Tiroir à cendres 6 Poignée froide 7 Poignée de réglage de l'air comburant

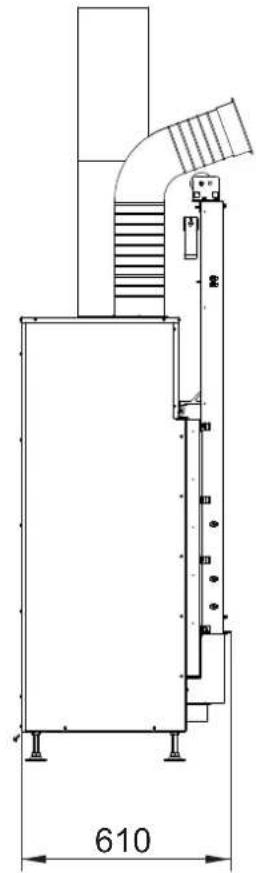

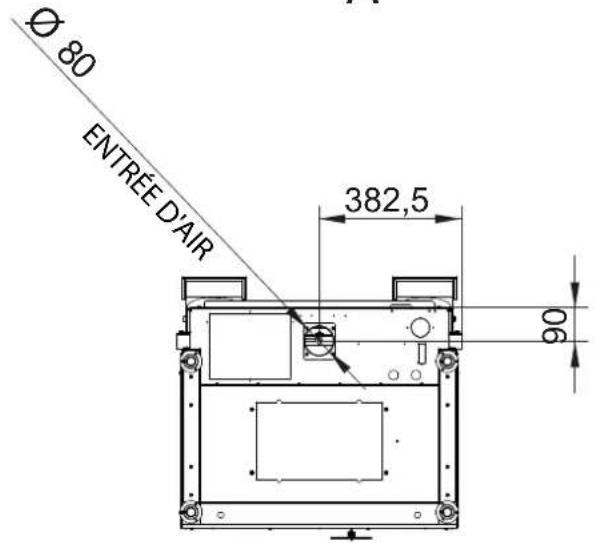

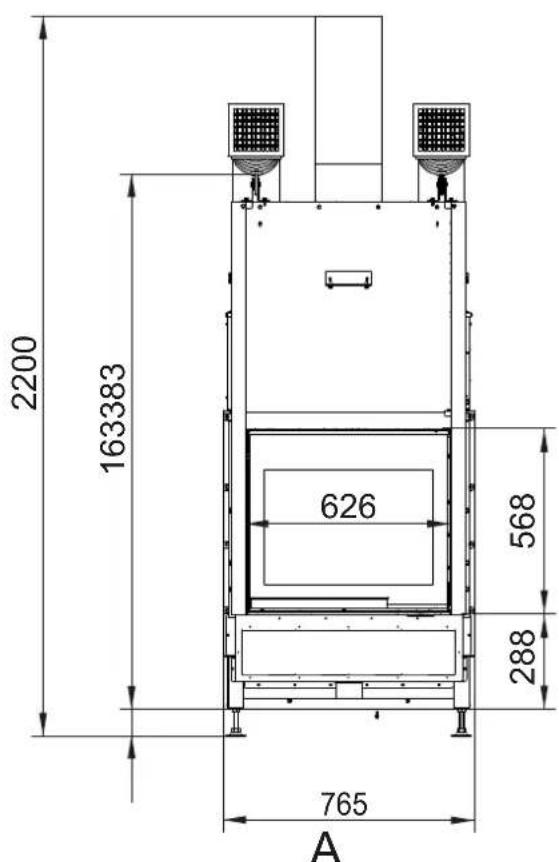

1.2.1 WTX 70 f

Figure 2

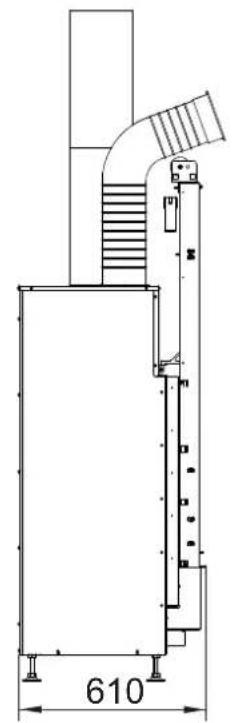

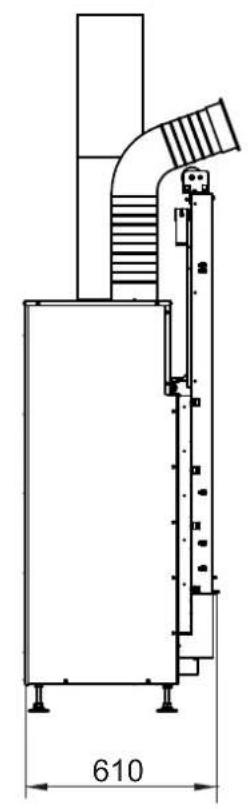

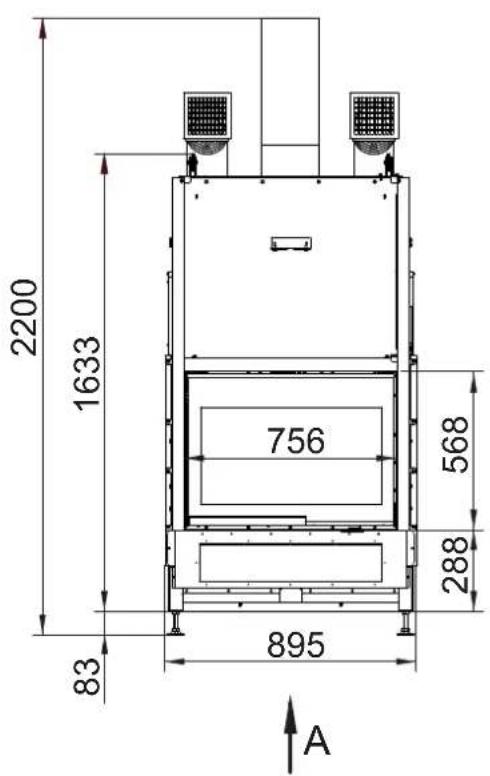

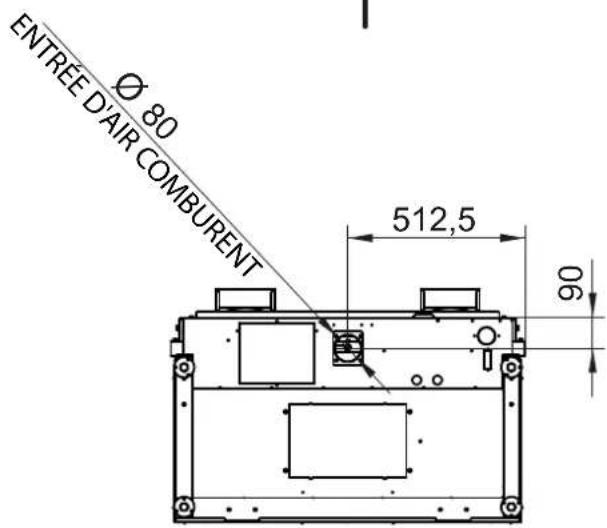

1.2.2 WTX 80 f

Figure 3

1.2.3 WTX 90 F

Figure 4

1.3 Caractéristiques techniques

Par. Description UM		WTX 70F N15	WTX 80F N18	WTX 90F N19
Pnom	Puisance thermique nominale kW 14.3 17.9 19.1
ηnom	Rendement de l'appareil à la puissance thermique nominale % 85 86 85
ηs	Rendement saisonnier de l'appareil à la puissance thermique nominale	% 75 76 75
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier	113	114	113
COnom (13 % O2)	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3	640	647
NOxnom (13 % O2)	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3	96	91 86
OCGnom (13 % O2)	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3	28	27
PMnom (13 % O2)	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	12	13
Pnom	Tirage des fumées à la puissance thermique nominale	Pa		12
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
Tsnom	Température de sortie du gaz d'échéppement à la puissance thermique nominale	°C	273	244
Tclass	Classification de la cheminée conformément à la norme de référence			600
ΦIq nom	Débit massique du gaz d'échéppement à la puissance thermique nominale	g/s	10.4	12.6
	CO2	%	11.62	11.43
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poèle	Pa		0.0
	Poids	kg	268	295
	Poèle adapté pour les pieces d'un volume minimal de	m3	70 80	90
	Diamètre de sortie des fumées	mm		200
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm	130	140

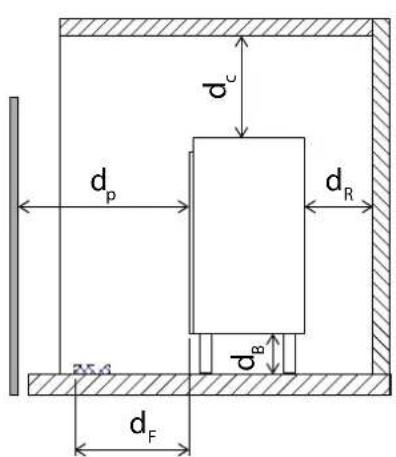

1.3.1 Distances de sécurité minimales

Par.	Description UM		WTX 70F N15	WTX 80F N18	WTX 90F N19
\( d_R \)	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm	500
\( d_s \)	Distances minimales entre les côts de l'appareil et les matériaux inflammables	mm 1000	1500
\( d_c \)	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm	1000
\( d_p \)	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm	2000
\( d_r \)	Distances pérophériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm	1500
\( d_L \)	Distances pérophériques frontales minimales par rapport aux matériaux in- flammables se trouvant autour de l'appareil	mm	1500

Figure 5

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
