Ecofire Jackie Idro S - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de poêle	Poêle à pellets hydro
Puissance nominale	8 kW
Rendement	90%
Capacité du réservoir	25 kg
Dimensions (L x P x H)	1000 x 600 x 1100 mm
Poids	200 kg
Type de combustible	Pellets de bois
Émission de CO	0,003 %
Système de contrôle	Contrôle électronique avec thermostat
Installation	Installation par un professionnel recommandée
Entretien	Nettoyage régulier du foyer et du réservoir
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE
Accessoires inclus	Kit de montage et manuel d'utilisation

FOIRE AUX QUESTIONS - Ecofire Jackie Idro S Palazzetti

Comment allumer le poêle Palazzetti Ecofire Jackie Idro S ?

Pour allumer le poêle, ouvrez le tiroir à cendres et assurez-vous qu'il est vide. Placez du papier et des petites bûches dans le foyer, puis utilisez un allume-feu. Fermez la porte du poêle et allumez le papier. Réglez le thermostat sur la température souhaitée.

Que faire si le poêle ne s'allume pas ?

Vérifiez que le réservoir de combustible est plein et que le courant électrique est bien connecté. Assurez-vous également que l'évacuation des fumées n'est pas obstruée. Si le problème persiste, consultez le manuel d'utilisation ou contactez un professionnel.

Comment nettoyer le poêle ?

Pour nettoyer le poêle, éteignez-le et laissez-le refroidir. Retirez les cendres du tiroir à cendres et nettoyez le foyer avec une brosse douce. N'oubliez pas de nettoyer également les vitres avec un produit adapté.

Quelle est la consommation énergétique du poêle ?

La consommation énergétique dépend de la puissance choisie et du type de combustible utilisé. En général, le poêle Ecofire Jackie Idro S a une efficacité énergétique élevée, ce qui permet de réduire la consommation de combustible.

Est-ce que le poêle nécessite un entretien régulier ?

Oui, il est recommandé de faire un entretien régulier, notamment de vérifier l'état des conduits d'évacuation et de nettoyer les filtres une fois par saison. Un entretien approprié garantit une performance optimale et une durée de vie prolongée.

Comment régler la température du poêle ?

La température du poêle peut être réglée à l'aide du thermostat intégré. Tournez le bouton de réglage jusqu'à atteindre la température désirée. Vous pouvez également programmer des plages horaires si votre modèle le permet.

Le poêle peut-il être utilisé comme chauffage principal ?

Le Palazzetti Ecofire Jackie Idro S peut être utilisé comme chauffage principal dans des espaces bien isolés. Cependant, il est conseillé de le combiner avec un autre système de chauffage pour des résultats optimaux dans de grandes surfaces.

Quels types de combustibles peuvent être utilisés ?

Le poêle est conçu pour fonctionner avec des pellets de bois. Assurez-vous d'utiliser des pellets de haute qualité pour garantir le bon fonctionnement et éviter les pannes.

MODE D'EMPLOI Ecofire Jackie Idro S Palazzetti

1.1 Caractéristiques techniques 36

2 DÉMONTAGE ET MONTAGE DE L'HABILLAGE 40

2.1 Démontage du panneau latéral de gauche 40
2.2 Démontage du panneau latéral de droite 41
2.3 Démontage du panneau de fond 42
2.4 Démontage de la grille 42

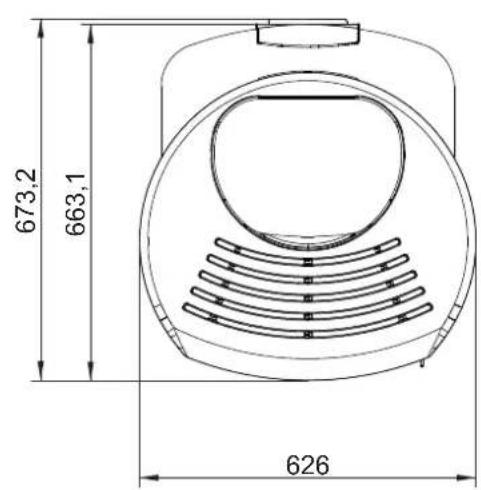

1 DESCRIPTION GÉNÉRALE

1216,5

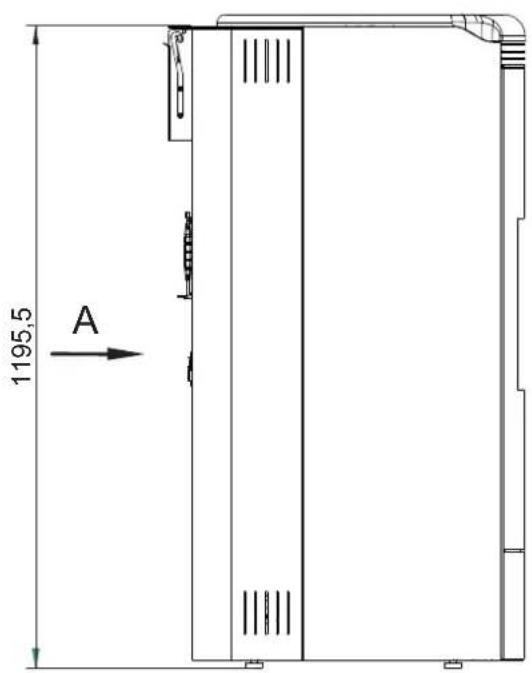

1195,5 A

673,2 663,1 626

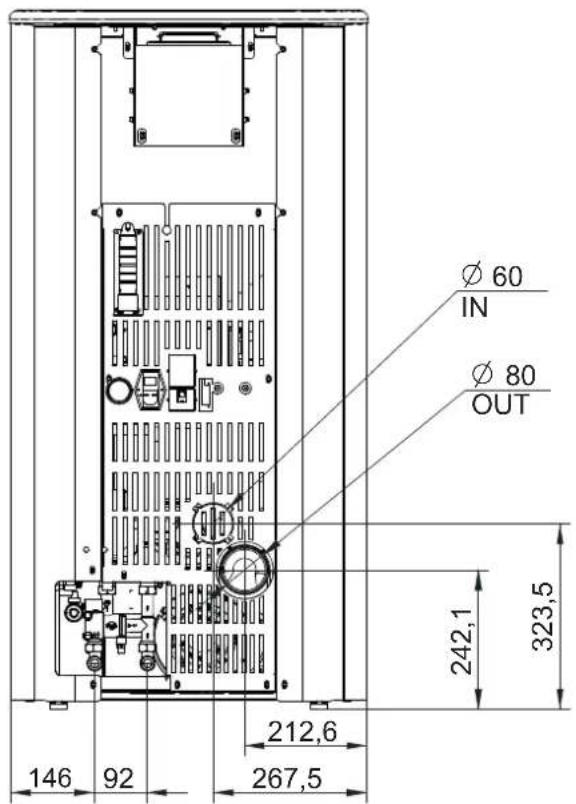

Ø 60 IN Ø 80 OUT 242,1 323,5 146 92 212,6 267,5

Fig.1

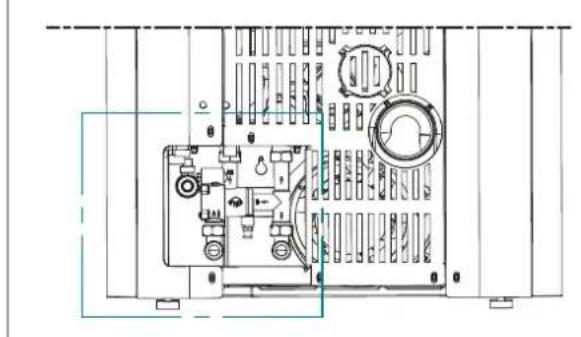

Tuyau de refoulement (3/4' gaz M)

Tuyau de retour (3/4' gaz M)

1.1 Caractéristiques techniques

ECOFIRE JACKIE IDRO		IDRO 10
		Min Max
Puissance thermique globale (délivrée) kW 4,6 10,3
Puissance thermique à l'eau kW 3,9 9,5
Rendement % 96,4 96
Température des fumées	°C	59,3	78
Débit des fumées	g/s	4,56	7,11
Consommation horaire de combustible	kg/h	1	2,23
Émissions de CO (à 13% d'O2)	mg/Nm3	276	82
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	27
Poids	kg	223
Nombre de ventilateurs ambiants	n° 1
Capacité des ventilateurs ambiants	m3/h	100
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		JACKIE IDRO 10
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE JACKIE IDRO		IDRO 15
		Min Max
Puissance thermique globale (délivrée) kW 4,6 15
Puissance thermique à l'eau kW 3,9 14,1
Rendement % 96,4 95,3
Température des fumées	°C	59,3	95,6
Débit des fumées	g/s	4,56	9,43
Consommation horaire de combustible	kg/h	1	3,27
Émissions de CO (à 13% d'O2)	mg/Nm3	276	58
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	27
Poids	kg	223
Nombre de ventilateurs ambiants	n°	1
Capacité des ventilateurs ambiants	m3/h	100
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		JACKIE IDRO 15
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE JACKIE IDRO		IDRO 20
		Min Max
Puissance thermique globale (délivrée) kW 4,6 20
Puissance thermique à l'eau kW 3,9 18,9
Rendement % 96,4 94,7
Température des fumées	°C	59,3	114,4
Débit des fumées	g/s	4,56	11,28
Consommation horaire de combustible kg/h	1	4,39
Émissions de CO (à 13% d'O2)	mg/Nm3	276	66
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	27
Poids	kg	223
Nombre de ventilateurs ambiants	n° 1
Capacité des ventilateurs ambiants	m3/h	100
Pression maximale de fonctionnement	bar	2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		JACKIE IDRO 20
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360
ECOFIRE JACKIE IDRO		IDRO 26
		Min Max
Puissance thermique globale (délivrée) kW 4,6 26
Puissance thermique à l'eau kW 3,9 24,6
Rendement % 96,4 94
Température des fumées	°C	59,3	137
Débit des fumées	g/s	4,56	13,2
Consommation horaire de combustible	kg/h	1	5,75
Émissions de CO (à 13% d'O2)	mg/Nm3	276	94
Sortie fumée	mm	∅ 80
Arrivée de l'air de combustion	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 ± 2
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	27
Poids	kg	223
Nombre de ventilateurs ambiants	n°	1
Capacité des ventilateurs ambiants	m3/h	100
Pression maximale de fonctionnement	bar 2,5 (200000 Pa)
Contenu en eau de la chaudière	litres	42,3

Données électriques		JACKIE IDRO 26
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360

2 DÉMONTAGE ET MONTAGE DE L'HABILLAGE

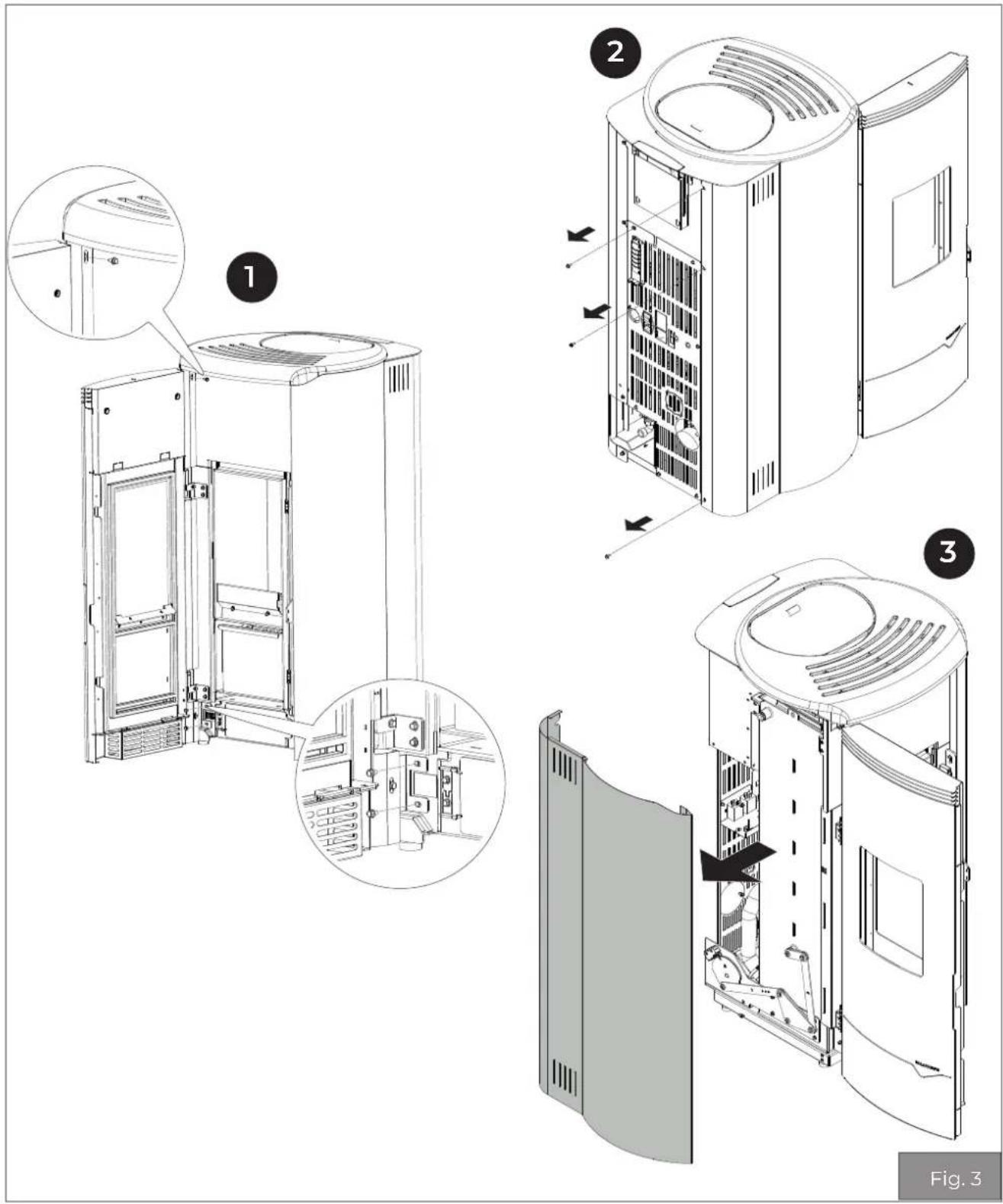

2.1 Démontage du panneau latéral de gauche

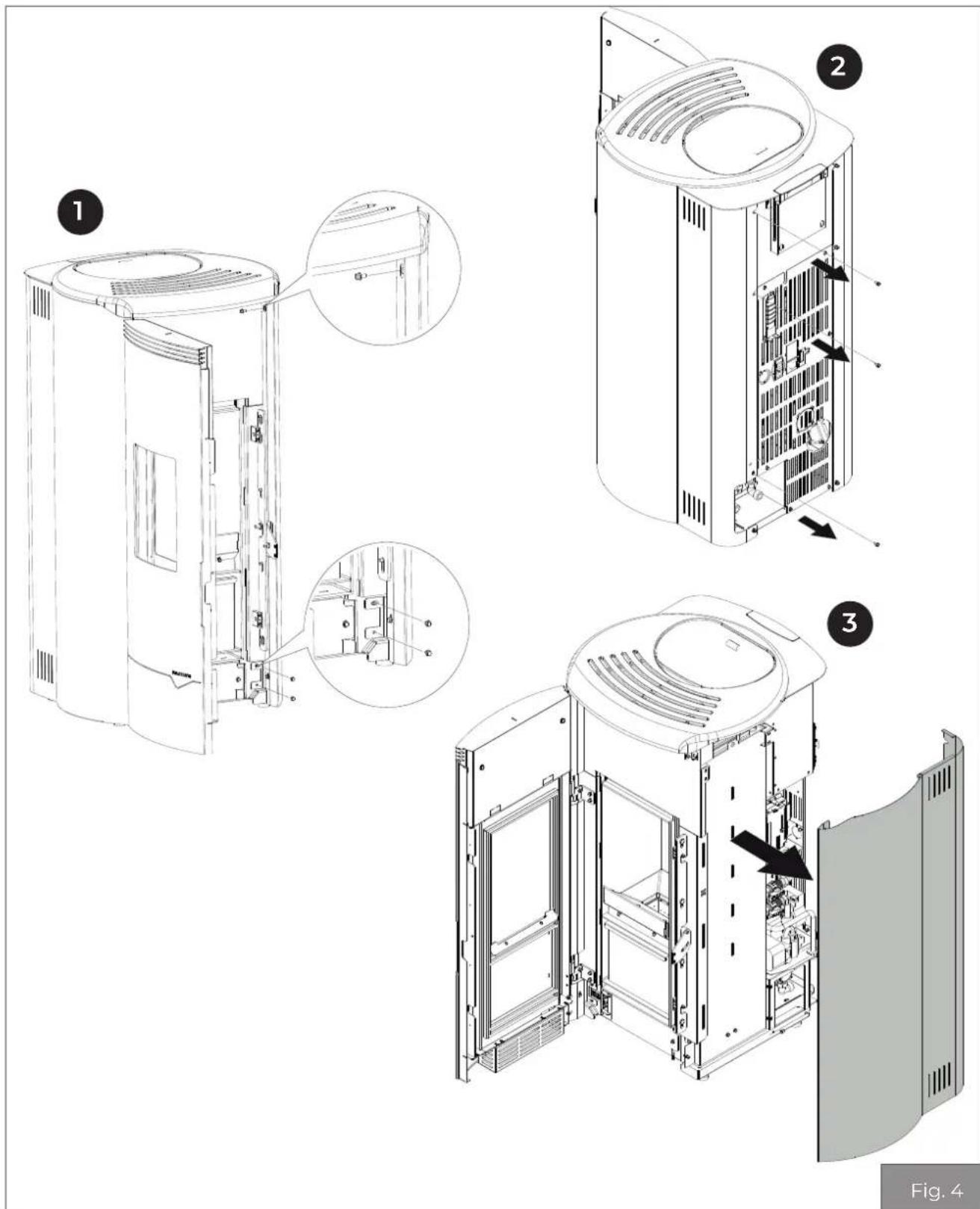

2.2 Démontage du panneau latéral de droite

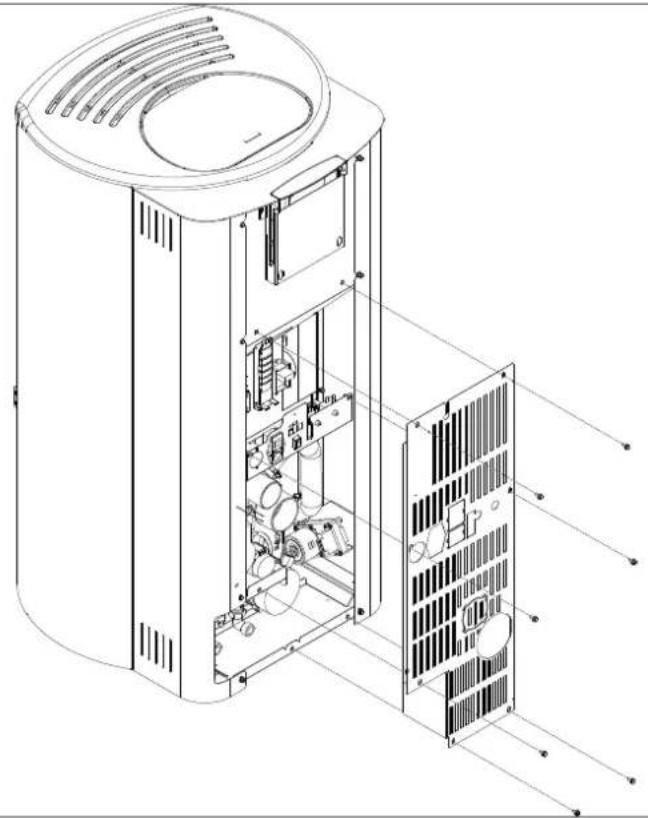

2.3 Démontage du panneau de fond

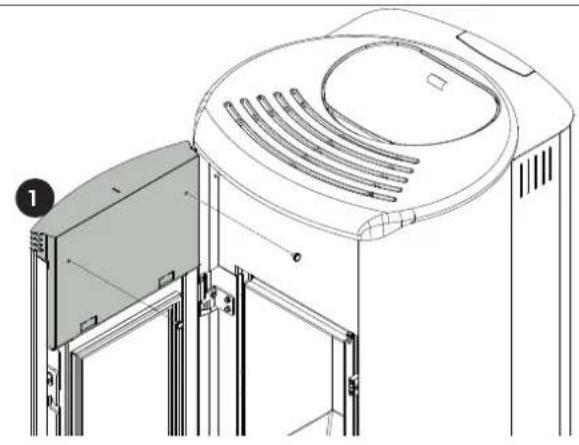

2.4 Démontage de la grille

Pour le montage des composants, il est nécessaire de procéder dans le sens inverse par rapport à ce qu'indiquent les figures de démontage.

ÍNDICE

Données électriques		JACKIE IDRO 26
Tension	V	220 à 240
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	45
Puissance absorbée à l'allumage électrique	W	360

2 DESMONTAJE Y MONTAJE DE LA CUBIERTA

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
