1 INFORMACIÓN DEL PRODUCTO 40

1.1 Componentes principales ..... 40

1.1.1 GTM-70 S 40
1.1.2 GTM-70 SP 41

1.2 Montaje del catalizador ..... 42

1.2.1 GTM-70 SP 42

1.3 Medidas 43

1.3.1 GTM-70 S 43
1.3.2 GTM-70 SP 44

1.4 Características técnicas ..... 45

1.4.1 Distancias mínimas de seguridad ..... 47

1 INFORMACIÓN DEL PRODUCTO

1.1 Componentes principales

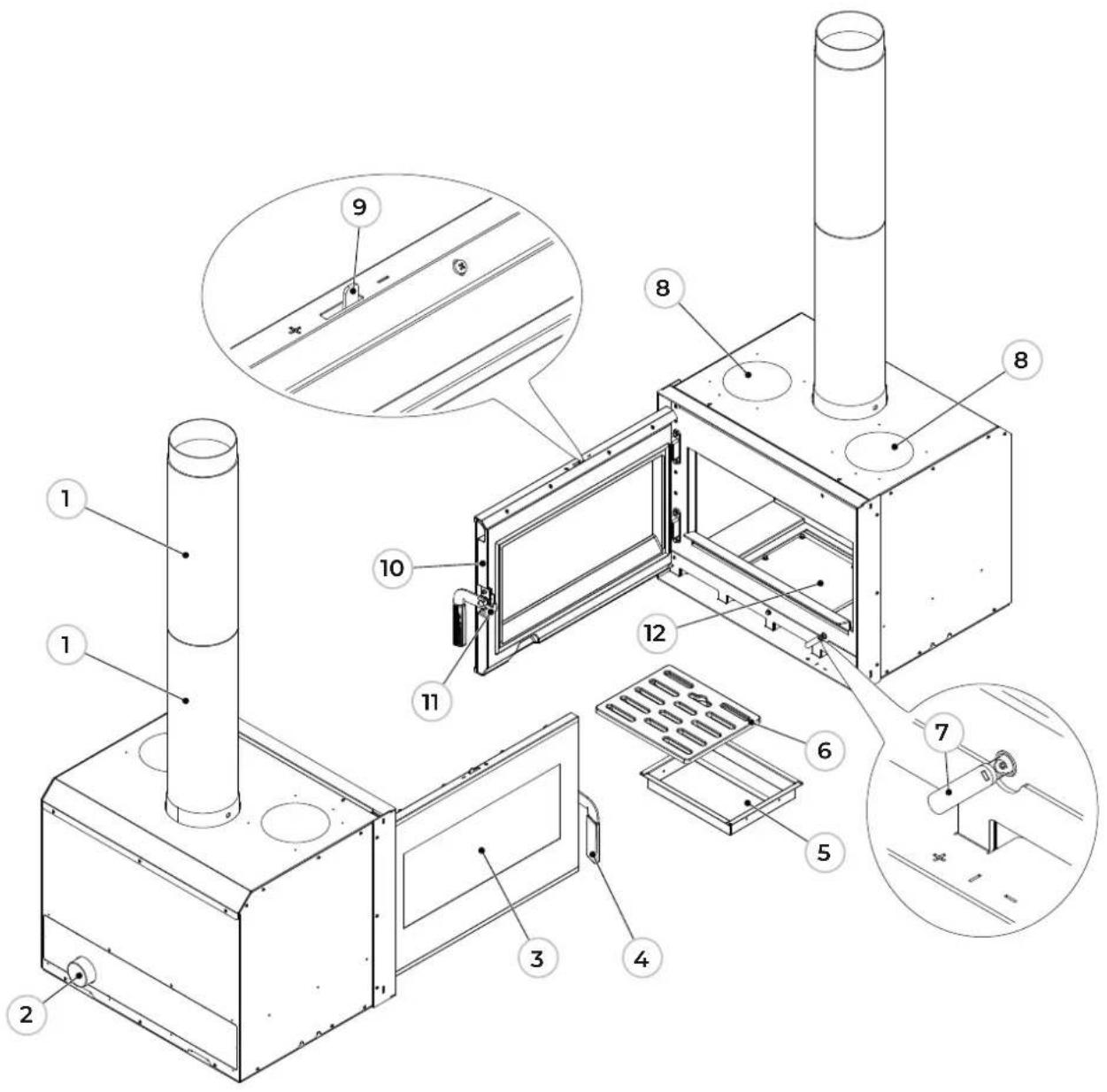

1.1.1 GTM-70 S

1 Salida de humos
2 Entrada de aire comburente
3 Cristal de la puerta
4 Manilla con mano fría
5 Cajón de la ceniza
6 Parrilla del hogar

7 Ajuste de aire comburente
8 Preinstalación para canalización de aire
9 Ajuste de aire de limpieza del cristal
10 Puerta
11 Gancho de cierre
12 Preinstalación para ventilador de ambiente

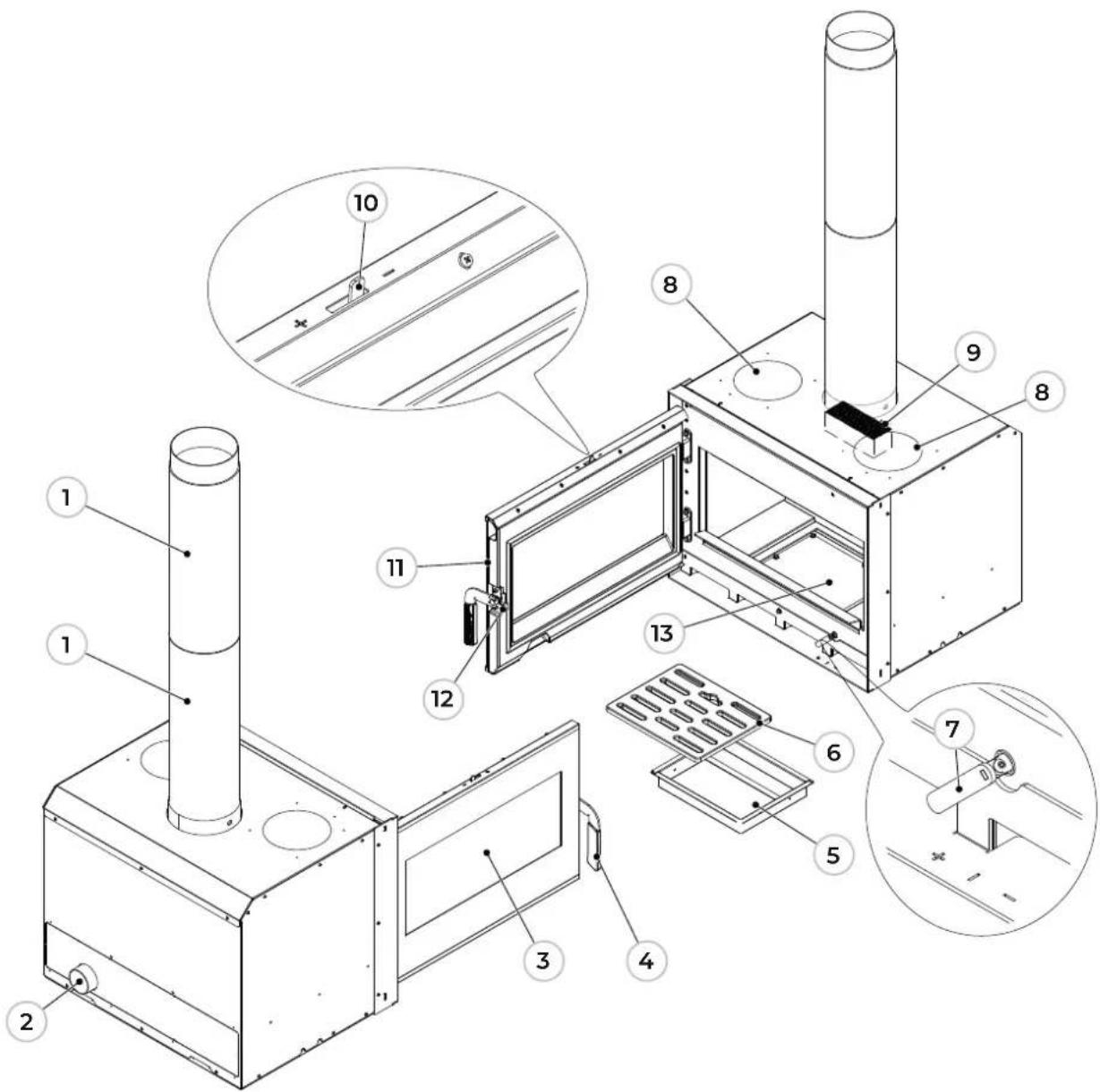

1.1.2 GTM-70 SP

1 Salida de humos
2 Entrada de aire comburente
3 Cristal de la puerta
4 Manilla con mano fría
5 Cajón de la ceniza
6 Parrilla del hogar
7 Ajuste de aire comburente

8 Preinstalación para canalización de aire
9 Catalizador
10 Ajuste de aire de limpieza del cristal
11 Puerta
12 Gancho de cierre
13 Preinstalación para ventilador de ambiente

1.2 Montaje del catalizador

1.2.1 GTM-70 SP

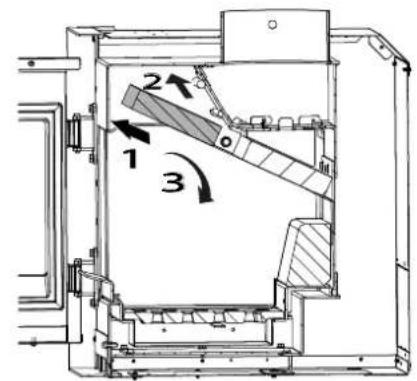

Desmontaje del deflector de humos

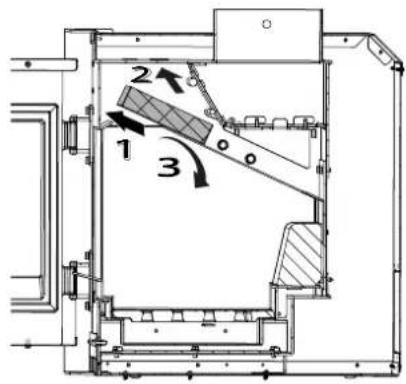

Desmonte progresivamente cada elemento del deflector de humos, desplazándolo hacia adelante hasta rebasar el punto de fijación representado por el tornillo.

A continuación, efectúe un desplazamiento lateral hacia uno de los lados y, manteniendo esa posición, baje el elemento hasta que sea posible extraerlo por completo por la abertura de la puerta.

1 2 3

Figura 3

1 2 3

Figura 4

Desmontaje del soporte del catalizador

Montaje del catalizador

Oriente el catalizador (A) con los orificios hacia arriba y colóquelo entre las aletas del soporte (B) hasta que quede encajado.

Vuelva a montar el soporte con catalizador dentro del aparato.

1.3 Medidas

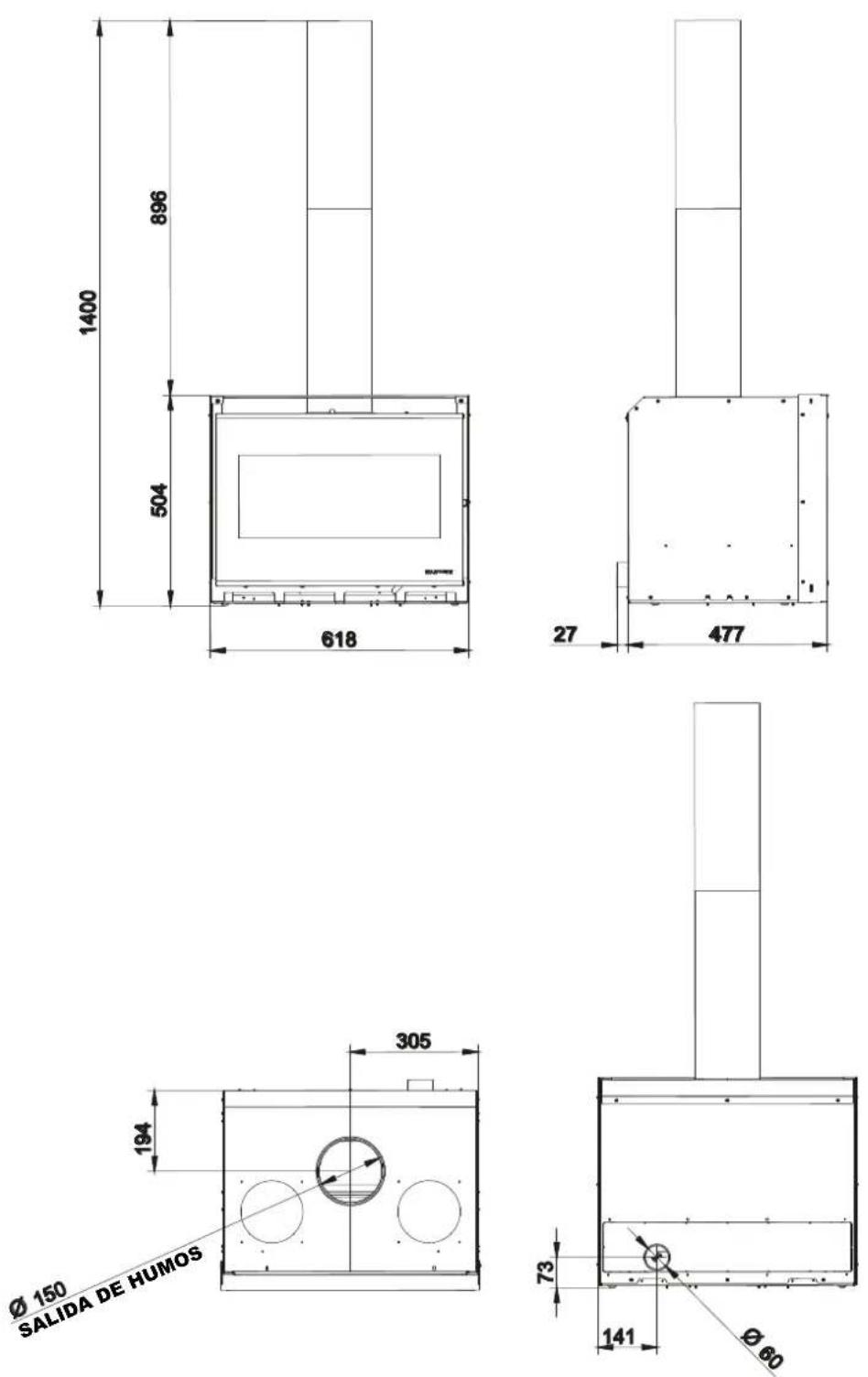

1.3.1 GTM-70 S

Figura 7
∅ 60 entrada de aire comburente
∅ 150 salida de humos
(*) altura variable según los pies
Medidas en mm

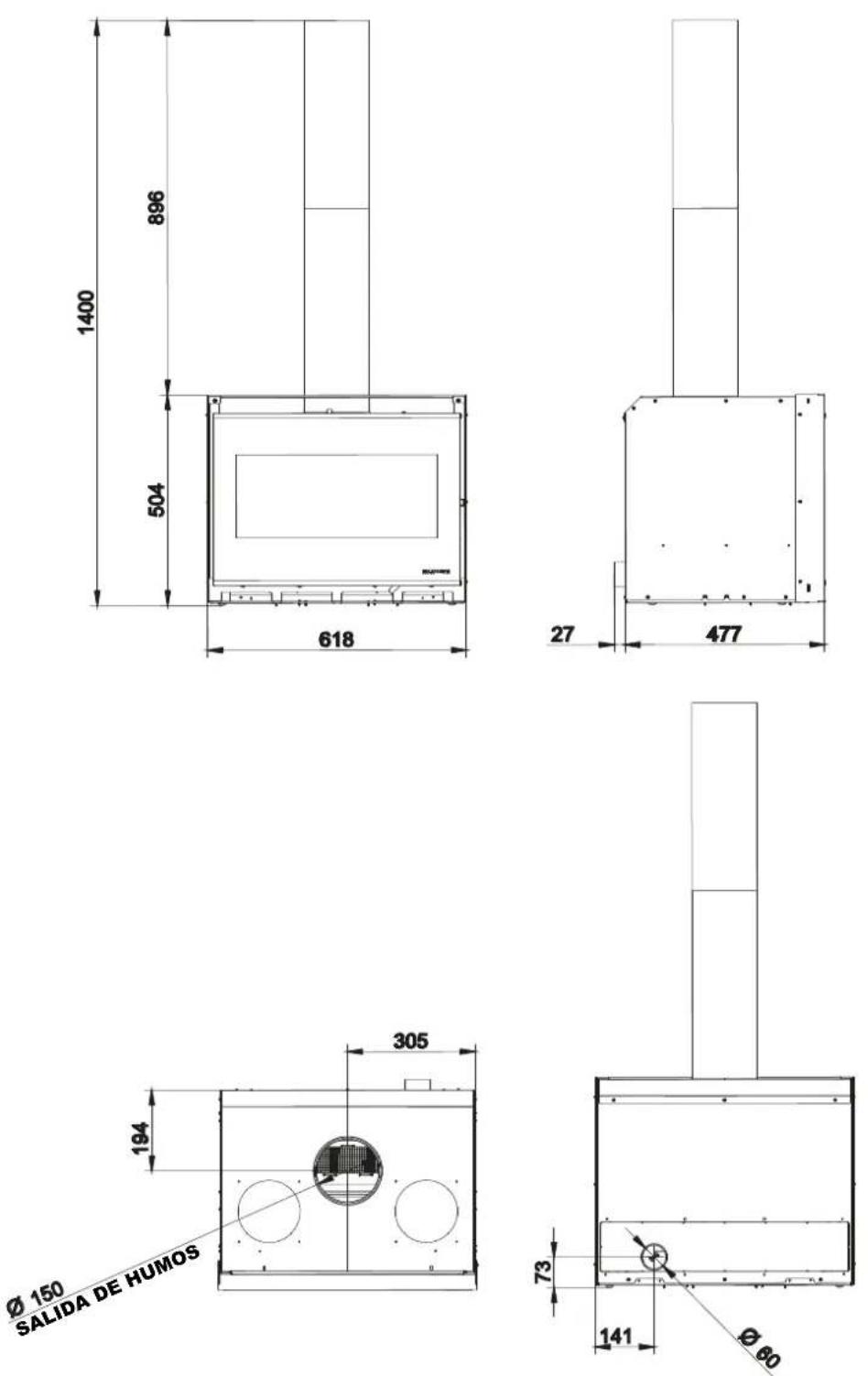

1.3.2 GTM-70 SP

Figura 8
∅ 60 entrada de aire comburente
∅ 150 salida de humos
(*) altura variable según los pies
Medidas en mm

1.4 Características técnicas

Modelos GTM-70 S - GTM-70 SP

Par. Descripción UM GTM70S GTM70SP

P_nom	Potencia térmica nominal	kW	9.7	9.4
P_part	Potencia térmica de salida en condiciones de carga parcial	kW	-	5.4
_nom	Eficiencia del aparato a la potencia térmica nominal	%	87
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%	-	87
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	77
EEI	Índice de eficiencia energética, expresado como número entero		116
CO_nom (13% O_2)	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3	640	500
CO_part (13% O_2)	Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m	3	-	600
NO_xnom (13% O_2)	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3	90	96
NO_xpart (13% O_2)	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3	-	115
OCG_nom (13% O_2)	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3	33	34
OCG_part (13% O_2)	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3	-	90
PM_nom (13% O_2)	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	14	10
PM_part (13% O_2)	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3	-	30
p_nom	Tiro de los humos a la potencia térmica nominal	Pa	12
p_w	Presión máxima de servicio admitida del agua	bares	1.5
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C 217	227
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C	- 184
T_class	Clasificación de la chimenea con arreglo a la norma pertinente		600
_t,g nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	6.9	6.5
_t,g part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s	-	4.8
	CO_2	% 10.6	10.9
	Tiro máximo admitido en el humero	Pa	20
	Tiro mínimo admitido en el humero	Pa	8
	Tiro mínimo para el dimensionamiento de la chimenea	Pa	0.0
	Peso	kg	102
	Estufa adecuada para locales no inferiores a	m3	54
	Diámetro de la salida de humos	mm	150
	Combustible	-	Leña
	Diámetro de la toma de aire exterior	mm	110

PALAZZETTI

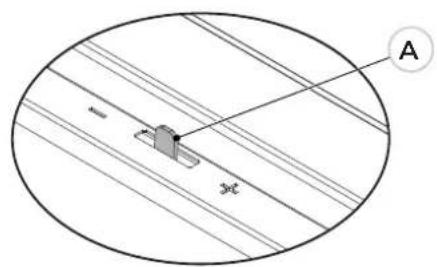

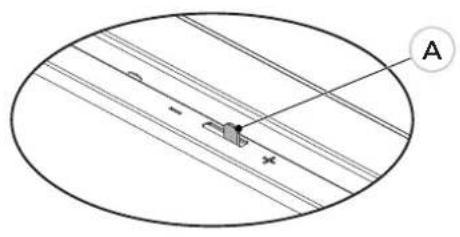

Las prestaciones para las potencias nominales se obtienen con limpieza del cristal 3/4 abierta, con el registro de aire primario en posición de cierre (Figura 9) y con la leña colocada como en la Figura 11.

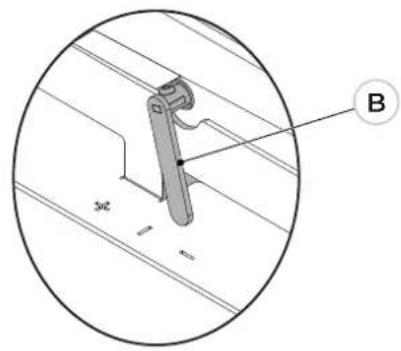

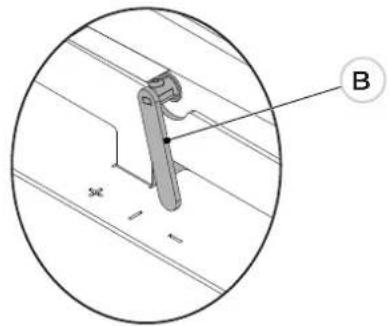

Las prestaciones para la potencia reducida se obtienen con limpieza del cristal abierta hasta la mitad, con el registro de aire primario en posición de cierre (Figura 10) y con la leña colocada como en la Figura 12.

A x

A m x

B 3x -1

B 34° 1

Figura 10

Figura 9

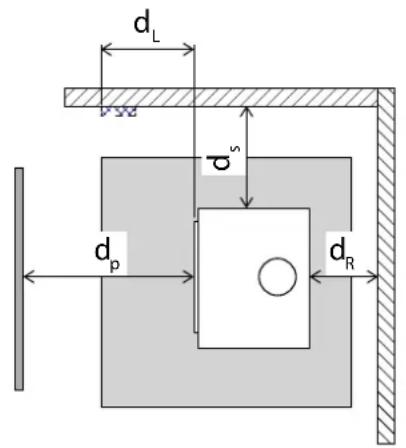

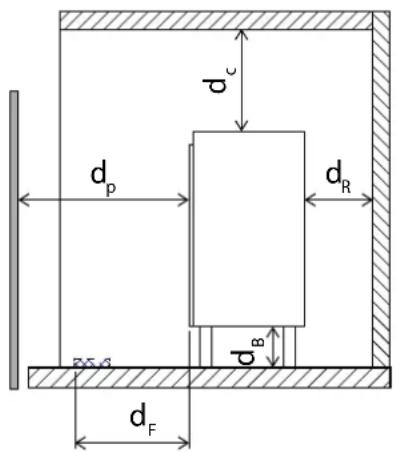

1.4.1 Distancias mínimas de seguridad

Par. Descripción UM GTM70S GTM70SP

d_p	Distancias mínimas por detrás respecto a material combustible mm 150
d_s	Distancias mínimas por los lados respecto a material combustible mm 250
d_c	Distancias mínimas por arriba respecto a material combustible mm 800
d_p	Distancias mínimas por delante respecto a material combustible	mm	1200
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm	700
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm	450
d_non	Distancias mínimas respecto a paredes no combustibles	mm 150

d_c d_p d_R d_B d_F

d_L σ_s d_p d_R

Figura 13
