BEDIENUNGSANLEITUNG Elsa air Palazzetti

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

Estimado Cliente,

1.1 Hauptkomponenten....22

1.1.1 GTM-70 S 22
1.1.2 GTM-70 SP 23

1.2 Montage des Katalysators ..... 24

1.2.1 GTM-70 SP 24

1.3 Abmessungen....25

1.3.1 GTM-70 S 25
1.3.2 GTM-70 SP 26

1.4 Technische Daten....27

1.4.1 Mindestsicherheitsabstände 29

1 PRODUKTANGABEN

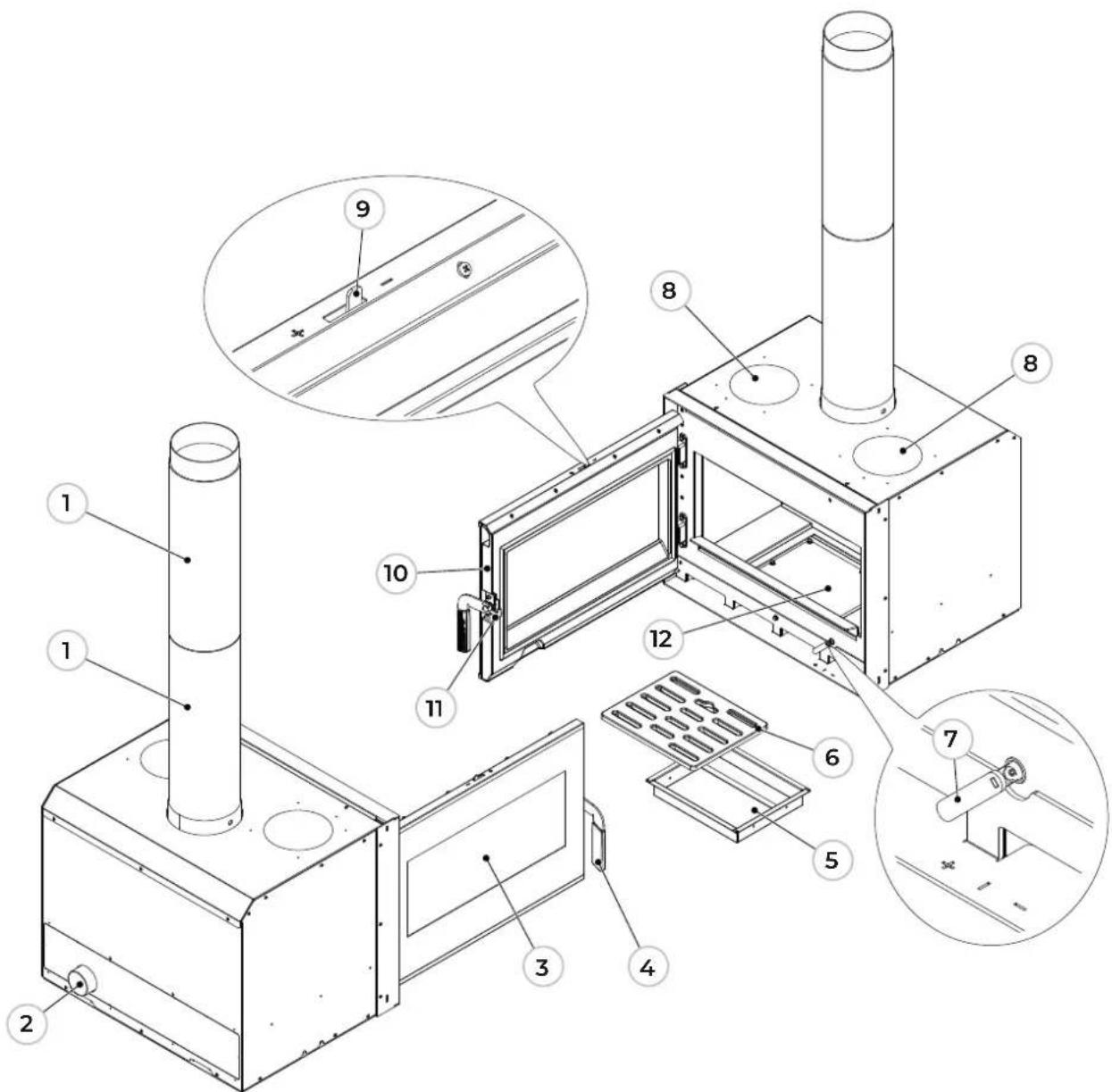

1.1 Hauptkomponenten

1.1.1 GTM-70 S

1 Rauchabzug
2 Brennlufteintritt
3 Türglas
4 Kalter Türgriff
5 Aschelade
6 Feuerrost

7 Brennlufteinstellung
8 Vorbereitung Luftkanalisierung
9 Einstellung Gebläse für Glasreinigung
10 Tür
11 Schließhaken
12 Vorbereitung Raum-Gebläse

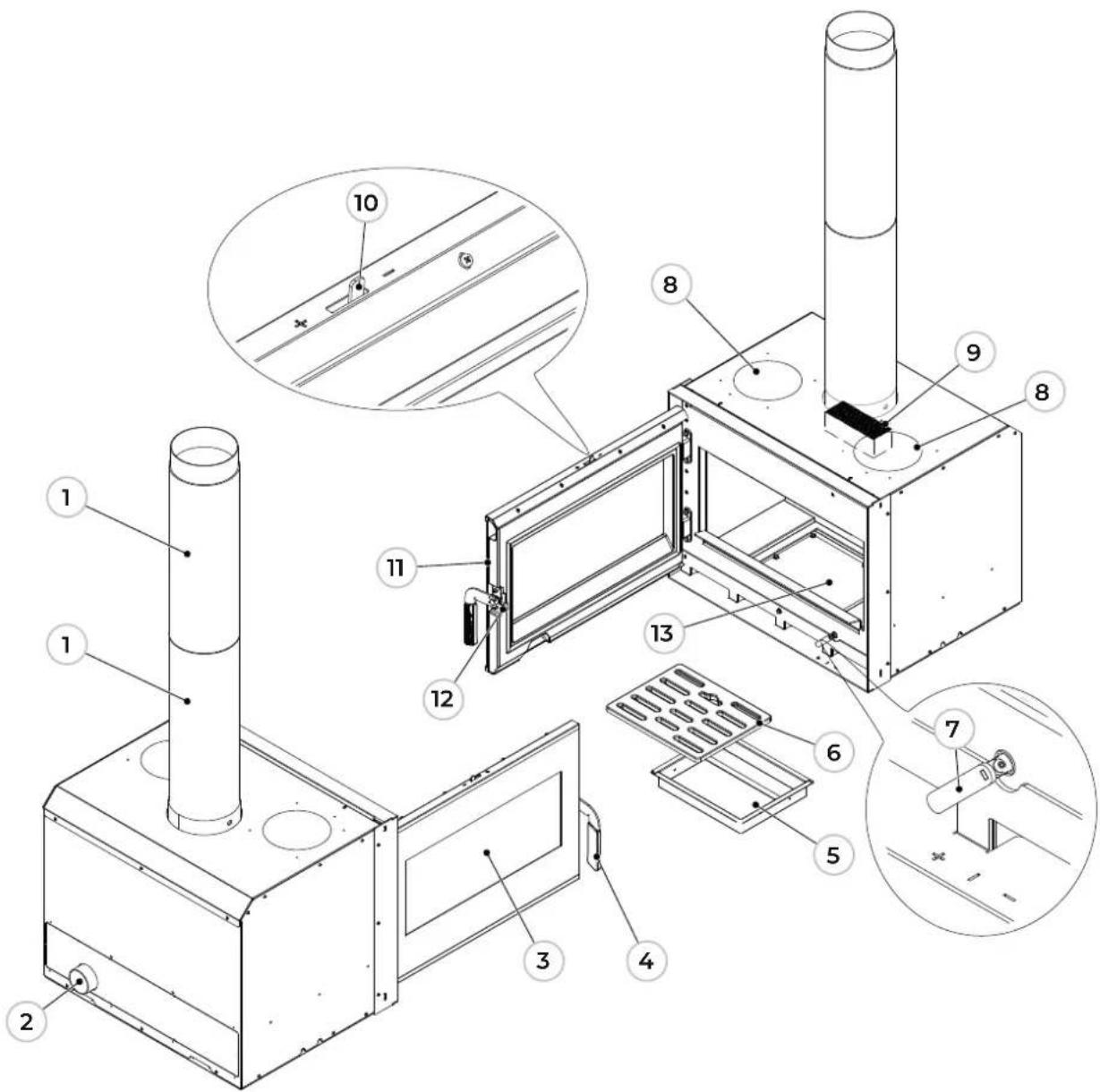

1.1.2 GTM-70 SP

1 Rauchabzug
2 Brennlufteintritt
3 Türglas
4 Kalter Türgriff
5 Aschelade
6 Feuerrost
7 Brennlufteinstellung

8 Vorbereitung Luftkanalisierung
9 Katalysator
10 Einstellung Gebläse für Glasreinigung
11 Tür
12 Schließhaken
13 Vorbereitung Raum-Gebläse

1.2 Montage des Katalysators

1.2.1 GTM-70 SP

Abbau des Rauchabzugs

Entfernen Sie nacheinander jedes Element des Rauchabzugs, indem Sie es über die Schraube am Befestigungspunkt hinaus nach vorne schieben.

Anschließend verschieben Sie das Element auf eine Seite und senken Sie es in dieser Position ab, bis es vollständig durch die Klappe herausgezogen werden kann.

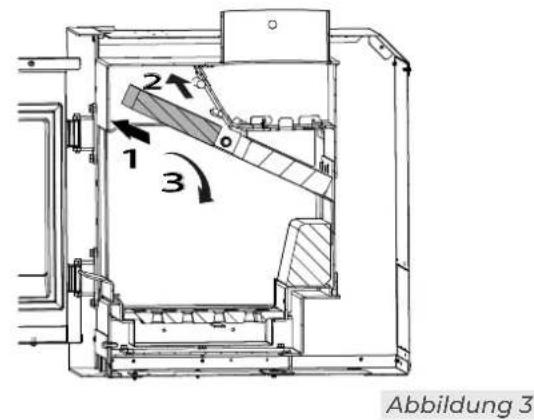

2 1 3 Abbildung 3

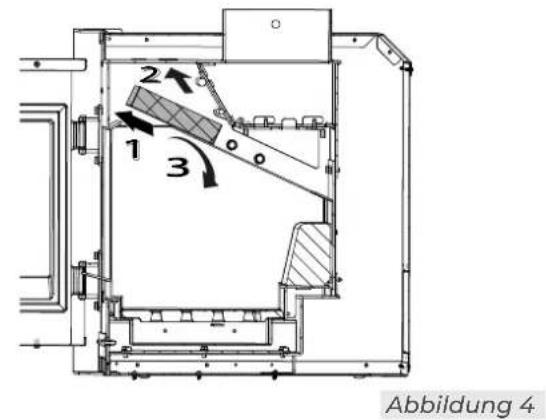

2 1 3 Abbildung 4

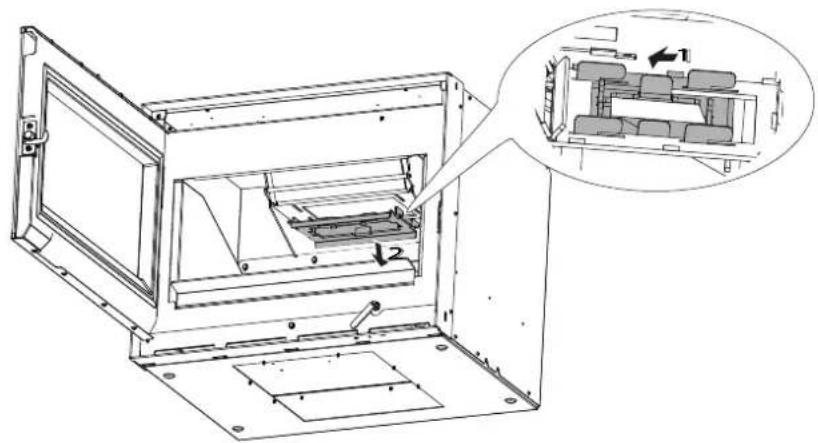

Abbau der Katalysatorhalterung

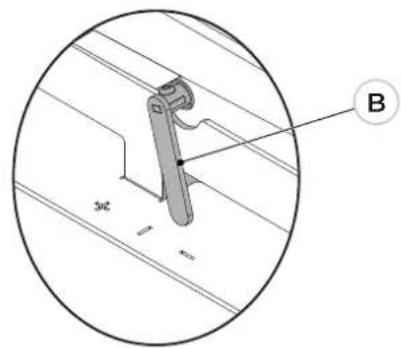

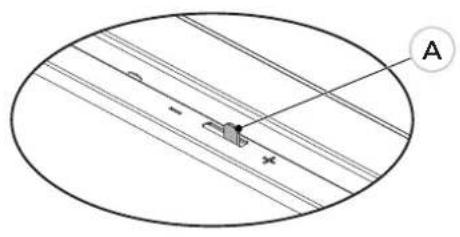

Richten Sie den Katalysator (A) mit den Löchern nach oben aus und positionieren Sie ihn zwischen den Lamellen der Halterung (B), bis er einrastet.

Setzen Sie die vollständige Katalysatorhalterung wieder in das Gerät ein.

1.3 Abmessungen

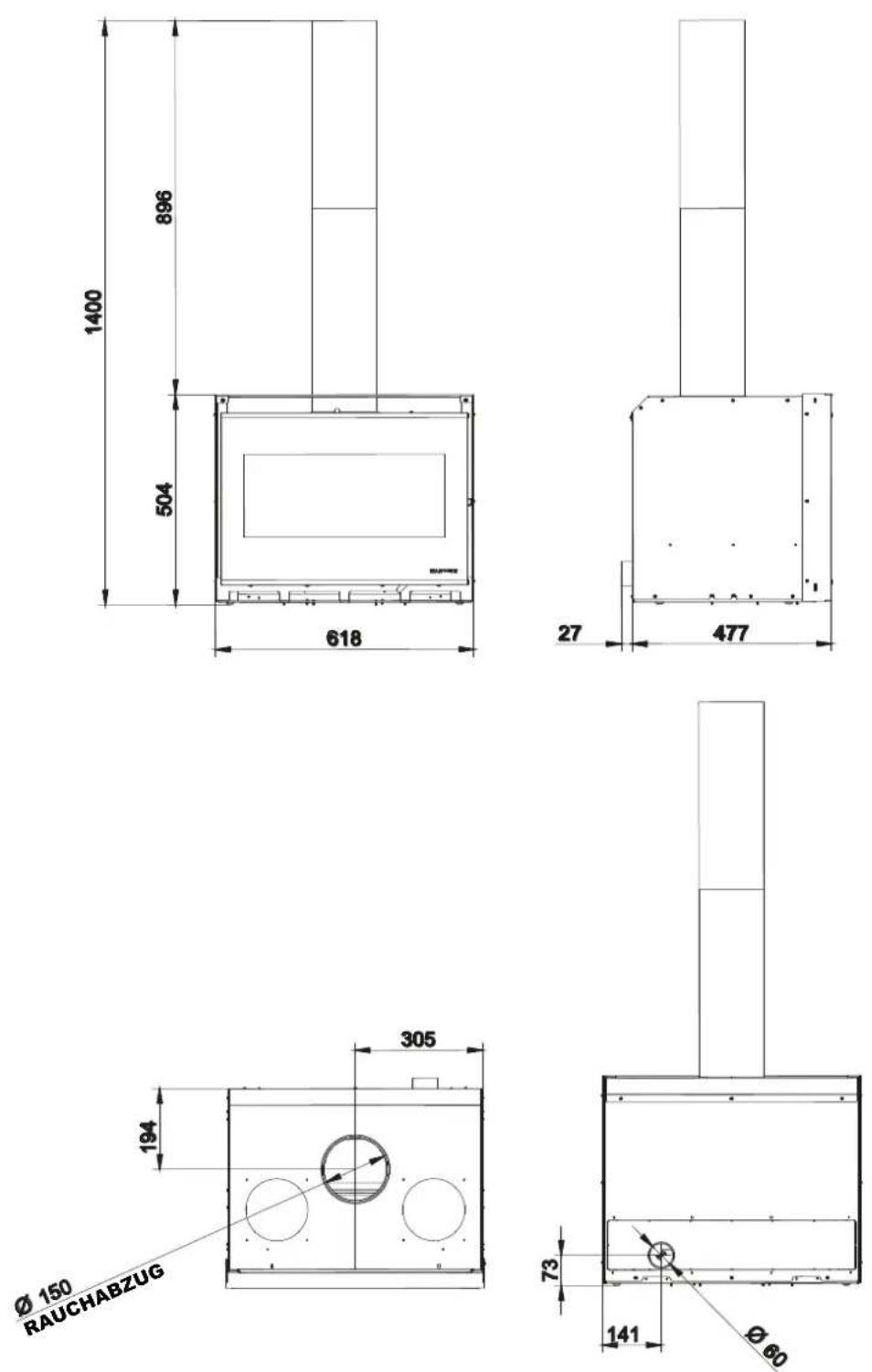

1.3.1 GTM-70 S

Abbildung 7

∅ 60 Brennlufteintritt

∅ 150 Rauchabzug

(*) abhängig von den Standfüßen verstellbare Höhe

Abmessungen in mm

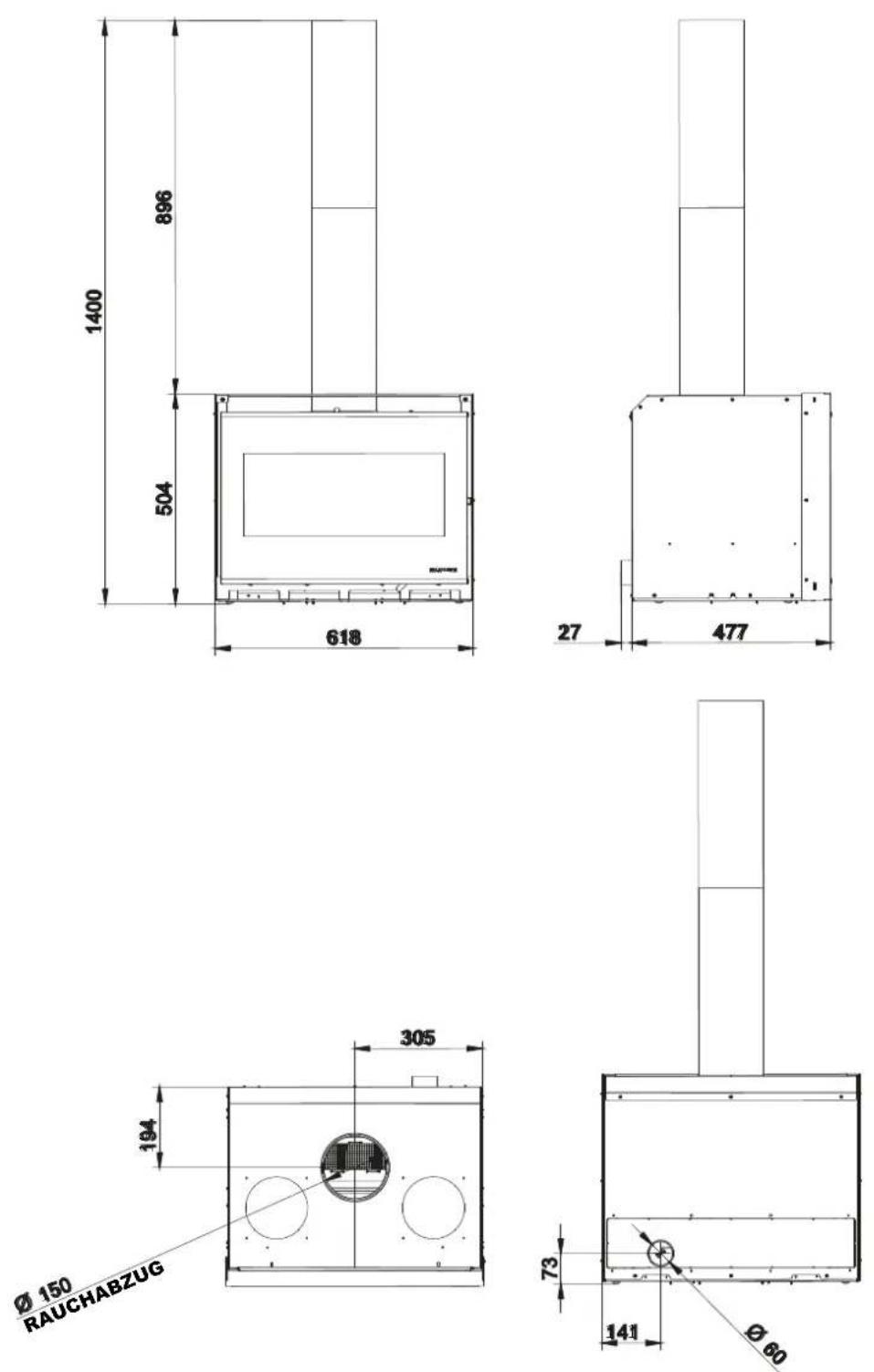

1.3.2 GTM-70 SP

Abbildung 8

∅ 60 Brennlufteintritt

∅ 150 Rauchabzug

(*) abhängig von den Standfüßen verstellbare Höhe

Abmessungen in mm

1.4 Technische Daten

Modelle GTM-70 S - GTM-70 SP

Par. Beschreibung		M.Einh.	GTM70S GTM70SP
P_nom	Nennwärmeleistung kW 9.7 9.4
P_part	Teillast-Wärmeleistung kW - 5.4
_nom	Geräteeffizienz bei Nennwärmeleistung	%	87
_part	Geräteeffizienz bei Teillast-Wärmeleistung	%	-	87
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	77
EEI	Energieeffizienzindex, als ganze Zahl angegeben		116
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	640	500
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung mg/m	3	-	600
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	90	96
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	115
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	33	34
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	90
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	14	10
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	30
p_nom	Abgasabzug bei Nennwärmeleistung	Pa	12
p_w	Max. zulässiger Wasser-Betriebsdruck	bar	1.5
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	217	227
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C	-	184
T_class	Schornsteinklassifizierung gemäß Referenznorm		600
_fg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	6.9	6.5
_fg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s	-	4.8
	CO_2	% 10.6	10.9
	Zulässiger Kamin-Höchstzug	Pa	20
	Zulässiger Kamin-Mindestzug	Pa	8
	Mindestzug für die Schornsteingröße	Pa	0.0
	Gewicht	kg	102
	Ofen für Räume mit einer Mindestgröße von	m3	54
	Durchmesser Rauchabzug	mm	150
	Brennstoff	-	Brennholz
	Durchmesser Außenluftanschluss	mm	110

PALAZZETTI

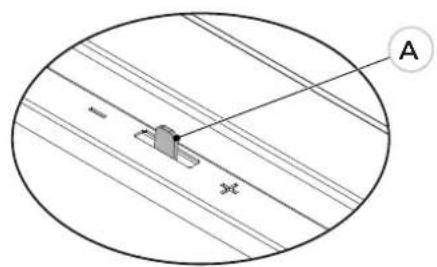

Die Leistungswerte der Nennleistung werden bei geöffneter Glasreinigung 3/4 und geschlossener Primärluftklappe (Abbildung 9) sowie bei wie in Abbildung 11 angeordnetem Holz erzielt.

Die Leistungswerte bei reduzierter Leistung werden bei halb geöffneter Glasreinigung und geschlossener Primärluftklappe (Abbildung 10) sowie bei wie in Abbildung 12 angeordnetem Holz erzielt.

A x

A m x

Abbildung 11 Abbildung 12

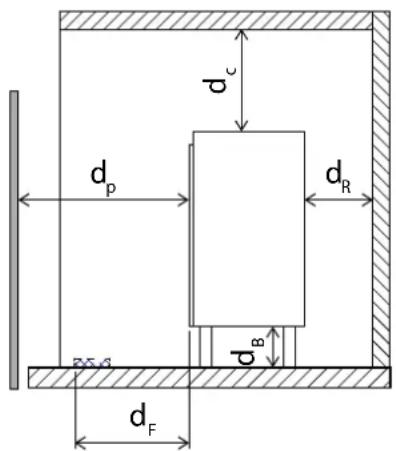

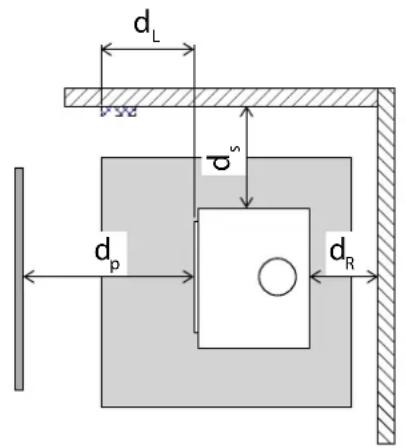

1.4.1 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	GTM70S GTM70SP
d_p	Mindestabstände von der Rückseite zum Brenngut mm 150
d_s	Mindestabstände von den Seiten zum Brenngut mm 250
d_c	Mindestabstände von oben zum Brenngut mm 800
d_p	Mindestabstände von der Vorderseite des Brennguts mm	1200
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	700
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	450
d_non	Mindestabstände zu nicht brennbaren Wänden	mm 150

d_c d_p d_R d_B d_F

d_L σ_s d_p d_R

Abbildung 13

SOMMAIRE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
