NAVODILA ZA UPORABO Ecofire Aurora US 12 air Palazzetti

Ta priročnik je sestavni del izdelka.

Pred namestitvijo, servisiranjem ali uporabo izdelka natančno

preberite navodila.

Dragi kupče,

Željeli bismo vam zahvaliti na kupnji jednog od naših proizvoda i čestitati vam na odabiru.

5.7.1 Električna veza

Naprava je izdelana in preizkušena v skladu z varnostnimi standardi, navedenimi v merodajnih evropskih direktivah.

Ta priročnik je namenjen lastnikom, monterjem, uporabnikom in osebju za vzdrževanje peči in je sestavni del izdelka. Če imate dvome glede vsebine tega priročnika ali će potrebujete pojasnila, se obrnite na proizvajalca ali pooblaščeni servisni center in pri tem navedite številko odstavka, kjer je obdelana zadevna tema.

Brez dovoljenja podjetja PALAZZETTI ni dovoljeno tiskati, prevajati in reproducirati tega priročnika, delno ali v celoti. Ni dovoljeno razkriti tehničnih informacij, ilustracij ali specifikacij iz tega priročnika.

Družba PALAZZETTI si pridržuje pravico, da kadar koli brez predhodnega obvestila spremeni tehnične in/ali funkcionalne specifikacije peči.

1.1 SIMBOLI

Najpomembnejše točke v tem priročniku so označene z naslednjimi simboli:

NAVODILO: Navodila glede pravilne uporabe peči in odgovornosti upravljavcev.

POMEMBNO: Ta znak označuje zelo pomembne informacije.

NEVARNOST: Ta znak označuje napotke glede obnašanja, ki je bistveno za preprečevanje nesreč ali materialne škode.

1.2 PREDVIDENA UPORABA

Izdelek je gospodinjska peč za ogrevanje, ki se napaja izključno z lesnimi peleti, s samodejnim delovanjem.

Peč deluje samo, če so vrata kurišča zaprta.

Nikoli ne odprite vrat, medtem ko peč deluje.

Naprava ni namenjena, da bi jo uporabljali ljudje (vključno z otroki) z omejenimi fizičnimi, čutilnimi ali duševnimi sposobnostmi ali brez zadostnih izkušenj ali znanja, razen će jih oseba, odgovorna za njihovo varnost, nadzira ali poučuje o uporabi aparata.

Zgoraj opisana predvidena uporaba peči in razpoložljive konfiguracije so edine, ki jih dovoljuje proizvajalec: peči nikoli ne uporabljajte na način, ki ni opisan v dobavljenih navodilih.

1.3 NAMEN IN VSEBINA TEGA PRIROČNIKA

Namen tega priročnika je navesti temeljna in bistvena pravila za pravilno namestitev, vzdrževanje in uporabo izdelka. Skrbno upoštevanje teh pravil zagotovi visoko raven varnosti in učinkovitosti peči.

1.4 SHRANJEVANJE PRIROČNIKA SHRANJEVANJE IN VPOGLED

Priročnik skrbno shranite na varnem mestu in naj bo vedno na voljo za vpogled uporabniku, monterju in vzdrževalcem.

Namestitveni priročnik je sestavni del izdelka.

ČE SE POŠKODUJE ALI GA IZGUBITE

V takem primeru lahko pri podjetju PALAZZETTI naročite nov izvod.

PRODAJA PEČI

Če uporabnik proda peč, mora novemu lastniku predati tudi ta priročnik.

1.5 POSODOBITEV PRIROČNIKA

V priročniku je prikazano stanje, kot je bilo aktualno ob času, ko je bila peč dana na trg.

1.6 SPLOŠNE INFORMACIJE

PROŠNJA ZA INFORMACIJE

Če želite pridobiti informacije od proizvajalca peči, pri poizvedbi navedite serijsko številko in druge identifikacijske podatke, prikazane na tipski ploščici izdelka.

IZREDNO VZDRŽEVANJE

Izredna vzdrževalna dela mora izvajati usposobljeno osebje, pooblaščeno za delo na modelu peči, na katerega se sklicuje ta priročnik.

ODGOVORNOST ZA NAMESTITEV

Družba PALAZZETTI ne prevzema nobene odgovornosti za opravljena dela pri namestitvi peči; vso odgovornost prevzema monter, ki mora preveriti odvod dimnih plinov in dovod zraka ter zagotoviti pravilno izvedbo namestitve. Poleg tega je treba upoštevati vse varnostne standarde, ki jih zahteva veljavna zakonodaja države, v kateri je peč nameščena.

UPORABA

Peč smete uporabljati le v skladu z navodili v tem priročniku in z vsemi varnostnimi standardi, ki jih zahteva veljavna zakonodaja države, v kateri je peč nameščena.

1.7 GLAVNI REFERENČNI STANDARDI

1) Direktiva 2014/35/ES: »električna oprema, ki je načrtovana za uporabo znotraj določenih napetostnih mej«.
2) Direktiva 2014/30/ES: »harmonizacija zakonodaj držav članic v zvezi z elektromagnetno združljivostjo«.
3) Direktiva 89/391/EGS: »uvedba ukrepov za izboljšanje varnosti in zdravja delavcev pri delu«.
4) Uredba EU 305/2011: »o določitvi usklajenih pogojev za trženje gradbenih proizvodov in razveljavitvi Direktive Sveta 89/106/EGS«.
5) Direktiva 1999/34/ES: »o prilagajanju zakonov in drugih predpisov držav članic v zvezi z odgovornostjo za proizvode z napako«.
6) Direktiva 2014/53/ES: »Radijska oprema in telekomunikacijska terminalska oprema in medsebojno priznavanje njihove skladnosti«.
7) EN 14785:2006: »Naprave za ogrevanje stanovanjskih prostorov na lesne pelete – zahteve in preskusne metode«.

1.8 GARANCIJA ZA IZDELEK

Uporabnik lahko uveljavlja garancijo za izdelek, kot je to opredeljeno v direktivi 1999/44/ES, le će je natančno upošteval navodila, navedena v tem priročniku, še posebno naslednja:

• peč vedno uporabljajte znotraj njenih operativnih omejitev;
• vzdrževanje mora biti redno in skrbno;
• peč lahko uporabljajo le osebe z dokazano sposobnostjo, ustreznim pristopom in primerno usposobljenostjo;
• uporabite originalne nadomestne dele, izdelane posebej za zadevni model peči.

Poleg tega je treba predložiti:

• davčni račun, na katerem je prikazan datum nakupa.
• potrdilo o skladnosti namestitve, ki ga izda monter.

Neupoštevanje navodil iz tega priročniku povzroči razveljavitev garancije.

1.9 ODGOVORNOST PROIZVAJALCA

7 izročitvijo tega priročnika PALAZZETTI zavrača

vso odgovornost, tako civilno kot kazensko, neposredno ali posredno, ki izhaja iz:

• namestitve, ki ni v skladu z veljavnimi standardi v zadevni državi in varnostnimi direktivami;
• delnega ali popolnega neupoštevanja navodil iz tega priročnika;
• namestitve, ki jo izvede nekvalificirano in neusposobljeno osebje;

• uporabe, ki ni v skladu z varnostnimi navodili;

• sprememb in popravil peči, ki jih ni odobril proizvajalec;

• uporabe nadomestnih delov, ki niso originalni ali niso specifični za model peči;
  • pomanjkljivega vzdrževanja;
• izrednih dogodkov.

1.10 PROFIL UPORABNIKA

!porabnik peči mora biti odgovorna odrasla oseba z zadostnim tehničnim znanjem za redno vzdrževanje delov peči.

Pazite, da se otroci med igro ne približajo peči, ko ta deluje.

1.11 TEHNIČNA POMOČ

PALAZZETTI ima obsežno mrežo servisnih centrov, v katerih so zaposleni strokovnjaki, ki jih neposredno usposobi podjetje.

Za podrobnosti o najbližjem pooblaščenem servisnem centru se obrnite na naš sedež ali prodajno mrežo.

1.12 NADOMESTNI DELI

Uporabljajte samo originalne nadomestne dele.

Ne počakajte, da se sestavni deli obrabijo, preden jih zamenjate.

Zamenjajte obrabljeni del, preden pride do okvare, da preprečite nesreče zaradi nenadnih zlomov, ki lahko povzročili resne telesne poškodbe in materialno škodo.

Izvajajte redne vzdrževalne preglede, kot je opisano v poglavju »Vzdrževanje«.

1.13 IDENTIFIKACIJSKA PLOŠČICA

Na ploščici s serijsko številko na peči so prikazani vsi tipični podatki o izdelku, vključno s podatki o proizvajalcu, serijsko številko in oznako CE.

1.14 DOBAVA PEČI

Peč je dobavljena pakirana v kartonski škatli ali v plastičnem ovoju in pritrjena na leseno paleto, primerno za viličar in/ali drugo skladiščno napravo.

V peči je na voljo naslednji material:

• navodila za uporabo;
- orodje za odpiranje vrat kurišča (samo pri določenih modelih).

2 VARNOSTNA OPOZORILA

2.1 NAVODILA ZA MONTERJA

Upoštevajte zahteve, navedene v tem priročniku.

Navodila za montažo in razgradnjo peči so namenjena izključno specializiranemu strokovnemu osebju.

Priporočljivo je, da se uporabniki obrnejo na naš servisni center, ko potrebujejo storitve usposobljenih tehnikov. Če bo delo opravilo drugo tehnično osebje, se pred začetkom del prepričajte o njihovi dejanski tehnični usposobljenosti.

Za dela, opravljena na mestu, kjer je peč nameščena, je odgovoren uporabnik; uporabnik je odgovoren tudi za to, da se po namestitvi izvedejo ustrezna preverjanja.

Uporabnik mora upoštevati vse lokalne, državne in evropske varnostne zahteve.

Naprava mora biti nameščena na tleh z ustrezno nosilnostjo.

Prepričajte se, da dimovodna napeljava in dovod zraka ustrezata vrsti namestitve.

Pri izvedbi električne napeljave se ne poslužujte začasnih ali neizoliranih kablov.

Pred začetkom sestavljanja ali razgradnje peči mora monter upoštevati z zakoni predpisane varnostne ukrepe, zlasti:

1) ne sme delati v neugodnih razmerah;
2) vedno mora biti v primernem fizičnem in duševnem stanju za delo in se prepričati, da je osebna varovalna oprema v brezhibnem stanju;
3) vedno mora nositi zaščitne rokavice;
4) vedno mora nositi zaščitno obutev;
5) vedno mora uporabljati električno izolirano orodje;
6) poskrbeti, da na območju, kjer se izvajajo inštalaterska dela, ni nobenih ovir.

2.2 NAVODILA ZA VZDRŽEVALCA

Upoštevajte zahteve, navedene v tem priročniku.

• Vedno uporabljajte osebno varovalno opremo in druga zaščitna sredstva.
• Pred začetkom vzdrževalnih del se prepričajte, da se je peč, će je nedavno obratovala, ohladila.
• Če tudi samo ena od varnostnih naprav ni umerjena ali ne deluje, je treba peč šteti kot v okvari.
• Pred delom na električnih ali elektronskih delih in konektorjih odklopite električno napajanje.

2.3 NAVODILA ZA UPORABNIKA

Mesto namestitve peči pripravite v skladu z lokalnimi, nacionalnimi in evropskimi predpisi.

Ker je peč grelna naprava, so njene zunanje površine lahko zelo vroče. Zaradi tega je treba biti med obratovanjem zalo pazljiv, zlasti:

• ne približujte se steklenim vratom oz. se jih ne dotikajte, da se ne opečete; ne glejte dalj časa v plamen
  • ne dotikajte se dimovodne cevi;
  • ne izvajajte nobene vrste čiščenja;
  • ne odstranjujte pepela;
  • ne odpirajte steklenih vrat;
• ne odpirajte posode za pepel (če je prisotna kot del naprave);
• Otroci, starejši od 8 let, in ljudje z omejenimi fizičnimi, čutilnimi ali duševnimi sposobnostmi ali brez izkušenj ali potrebnega znanja lahko uporabljajo enoto, će so pod nadzorom ali so prejeli navodila o varni uporabi enote in so razumeli s tem povezane nevarnosti. Otroci se ne smejo igrati z enoto. Čiščenja in vzdrževanja, ki so dolžnost uporabnika, ne smejo izvajati otroci brez nadzora.
• Nestrokovnim uporabnikom je treba preprečiti dostop do katerega koli sestavnega dela, ki jih lahko izpostavi nevarnosti. Zato mu/ji ne sme biti dovoljeno izvajati posegov na ogroženih notranjih delih (električnih ali mehanskih), niti će je napajanje odklopljeno.
• Upoštevajte zahteve, navedene v tem priročniku.
• Upoštevajte navodila in opozorila, označena na kovinskih oznakah, pritrjenih na peči.
• Te oznake so varnostne naprave, zato morajo biti vedno popolnoma čitljive. Če so poškodovane ali postanejo nečitljive, jih je treba zamenjati, za to se obrnite na proizvajalca za originalno rezervno oznako.
• Uporabljajte samo kurivo, ki ustreza specifikacijam, prikazanim v tozadevnem poglavju tega priročnika.
• Strogo upoštevajte načrt rednega in izrednega vzdrževanja.
• Peči ne uporabljajte, ne da bi pred tem opravili dnevni pregled, kot je to določeno v poglavju »Vzdrževanje« v tem priročniku.
  • V primeru okvare, ob sumu zlomov ali će so prisotni nenavadni zvoki, peči ne uporabljajte.
• Medtem ko peč deluje, ne zlivajte vode nanjo ali pršite vode po njej, niti ne v kurišče, da bi pogasili plamen v žerjavnici.
• Peči ne izklapljajte tako, da napajalni kabel iztaknete iz električnega omrežja.
• Ne naslanjajte teže na odprta vrata, saj lahko to vpliva na stabilnost.
  • Peči nikakor ne uporabljajte kot podlago ali oporo.
• Peči ne čistite, dokler se ogrevalni del in pepel popolnoma ne ohladita.
  • Vrat se lahko dotikate šele, ko se je peč ohladila.
  • Vse posege izvajajte brez naglice, na tak način,

da zagotovite največjo varnost.

• V primeru požara v dimniku peč izklopite po opisanem postopku.

• V primeru nepravilnega delovanja peči zaradi nezadostnega vleka dimovodne napeljave očistite dimniški vod po opisanem postopku.

- Čiščenje dimne cevi mora biti izvedeno po opisanem postopku. • Med delovanjem se ne dotikajte pobarvanih delov, da ne poškodujete končnega premaza.

3 SPECIFIKACIJE KURIVA

3.1 SPECIFIKACIJE KURIVA

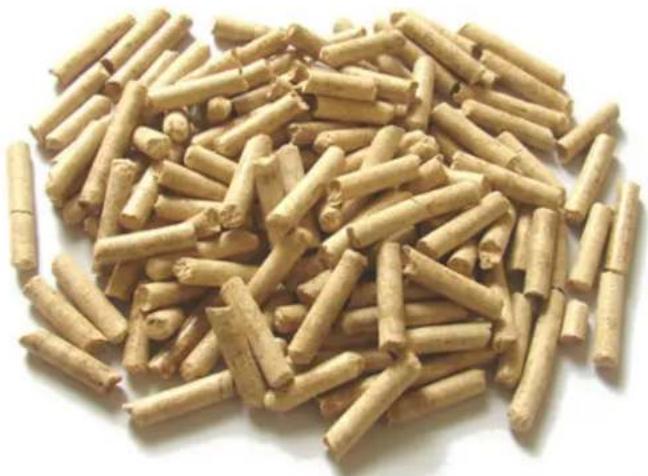

Peleti (slika 3.1) so izdelani iz različnih vrst mehansko stisnjenega lesa v skladu z okoljskimi standardi. Peleti so edino kurivo, ki ga lahko uporabite pri tej vrsti peči.

Učinkovitost in toplotna moč peči se lahko razlikujeta glede na vrsto in kakovost uporabljenih peletov.

Priporočamo uporabo naravnih lesnih peletov, izdelanih iz žagovine, s certifikatom razreda A1 v skladu z ISO 17225 2 (ENplus A1, DIN Plus ali NC 444, kategorija »High Performance NF Pellets Biofuels Quality«.

Peč ima zalogovnik za pelete s prostornino, navedeno v tabeli s tehničnimi podatki v priloženi brošuri o izdelku.

Zalogovnik za pelete je na vrhu peči. Pokrov za pelete mora biti v vsakem trenutku neoviran, da ga je mogoče odpreti za polnjenje peletov, med delovanjem pa mora ostati zaprt.

Zaradi zahtev po nadzoru delovne temperature kurjenje navadnega lesa ni mogoče.

Peči ne smete uporabljati kot sežigalnico smeti.

3.2 SHRANJEVANJE PELETOV

Pelete shranjujte na suhem mestu, ki ni prehladno.

Priporočljivo je, da nekaj vreč peletov hranite v istem prostoru, kjer je nameščena peč, ali v sosednjem prostoru, pod pogojem, da sta tamkajšnja temperatura in vlažnost sprejemljiva.

Vlažni in/ali hladni peleti (5 °C) zmanjšajo toplotno vrednost kuriva in pomenijo, da je treba žerjavnico (zaradi nezgorelega materiala) in kurišče čistiti pogosteje.

Pri skladiščenju vreč s peleti in ravnanju z njimi bodite posebno previdni. Pazite, da se ti ne zdrobijo, da peleti ne bi postali žagovina.

Če v zalogovnik vnesete žagovino, lahko ta blokira sistem za dovajanje peletov.

Uporaba peletov nezadostne kakovosti lahko vpliva na normalno delovanje peči na pelete in povzroči razveljavitev garancije.

Peč je dobavljena v celoti, vključno z vsemi predvidenimi sestavnimi deli.

Bodite pozorni na možnost, da se peč zaradi neuravnoteženosti prevrne.

Težišče peči je bolj proti sprednji strani naprave.

Pri premikanju peči na transportni paleti vedno upoštevajte to dejstvo.

Pri dvigovanju se izogibajte sunkom ali nenadnim gibom.

Otrokom preprečite igranje s kosi embalažnega ovoja (npr. folija in stiropor). Nevarnost zadušitve!

4.1 ODSTRANITEV PEČI S PALETE

Navodila o odstranitvi peči s transportne palete najdete v priloženi »brošuri o izdelku«.

5 NAMESTITEV

5.1 SPLOŠNE INFORMACIJE

Naslednji odstavki vsebujejo navodila, ki jih je treba upoštevati, će želite zagotoviti najvišjo učinkovitost kupljenega izdelka.

Navodila v nadaljevanju pa so vseeno podrejena skladnosti z nacionalnimi, regionalnimi in lokalnimi zakoni in standardi, ki veljajo v državi, v kateri je izdelek nameščen.

Peč mora namestiti kvalificirano osebje v skladu z EN 10683.

5.2 VARNOSTNI UKREPI

Za dela, opravljena na mestu, kjer je peč nameščena, je odgovoren uporabnik; uporabnik je odgovoren tudi za to, da se po namestitvi izvedejo ustrezna preverjanja.

Uporabnik mora upoštevati vse lokalne, državne in evropske varnostne zahteve.

Naprava mora biti nameščena na tleh z ustrezno nosilnostjo.

Navodila za montažo in razgradnjo peči so namenjena izključno specializiranemu strokovnemu osebju. Priporočljivo je, da se uporabniki obrnejo na naš servisni center, ko potrebujejo storitve usposobljenih tehnikov.

Če bo delo opravilo drugo tehnično osebje, se pred začetkom del prepričajte o njihovi dejanski tehnični usposobljenosti. Pred začetkom sestavljanja ali razgradnje peči mora monter upoštevati z zakoni predpisane varnostne ukrepe, zlasti:

1) ne sme delati v neugodnih razmerah;
2) vedno mora biti v primernem fizičnem in duševnem stanju za delo in se prepričati, da je osebna varovalna oprema v brezhibnem stanju;
3) vedno mora nositi zaščitne rokavice;
4) vedno mora nositi zaščitno obutev;
5) vedno mora uporabljati električno izolirano orodje;
6) poskrbeti, da na območju, kjer se izvajajo inštalaterska dela, ni nobenih ovir.

5.3 MESTO ZA NAMESTITEV PEČI

V priloženi »brošuri o izdelku« so prikazane najmanjše razdalje od gorljivih materialov in predmetov, izražene v centimetrih, ki jih je treba upoštevati pri umeščanju peči; za nevnetljive stene/predmete lahko te razdalje prepolovite.

Zaščitite vse predmete, ki se lahko vnamejo, će so izpostavljeni prekomerni vročini.

Tla iz vnetljivih materialov, kot so les, parket, linolej, laminati ali preproge, morajo biti zaščitena z ustrezno veliko ognjevarno podlago pod pečjo.

Takšen podstavek je lahko iz jekla, skrilavca, stekla ali kamna in mora pokrivati tla v delu pod pečjo in povezavo za odvod dimnih plinov, na sprednji strani pa mora segati najmanj 50 cm pred rob peči.

Proizvajalec ne prevzema nobene odgovornosti za kakršne koli spremembe značilnosti materiala, iz katerega so tla pod zaščitno podlago.

Vse elemente iz lesa (npr. tramovi) ali drugega gorljivega materiala, ki so v bližini peči, je treba zaščititi z ognjevarnim materialom.

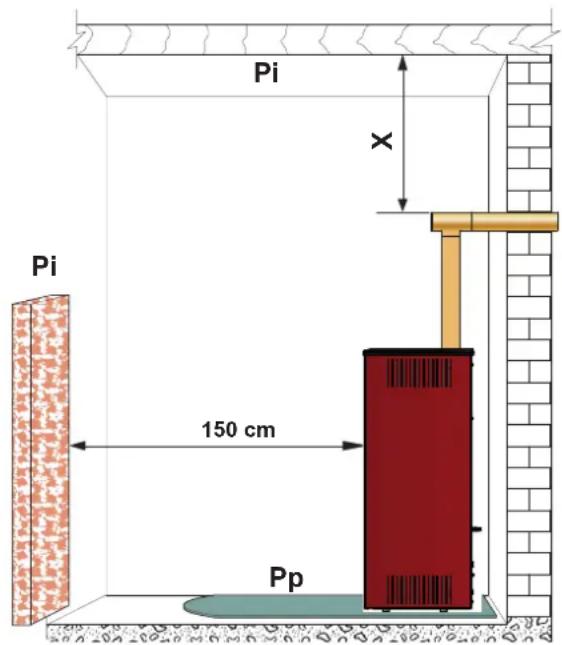

Vnetljive stene ali elementi morajo biti od peči oddaljeni najmanj 150 cm.

! Pustite dovolj prostora za vzdrževalna dela.

Poskrbite, da je upoštevana najmanjša razdalja od vnetljivih materialov (X), kot je prikazano na ceveh, ki se uporabljajo za izdelavo dimovodne cevi (slika 5.1).

Pi = Vnetljiva stena

Pp = Talna zaščita

SI. 5.1

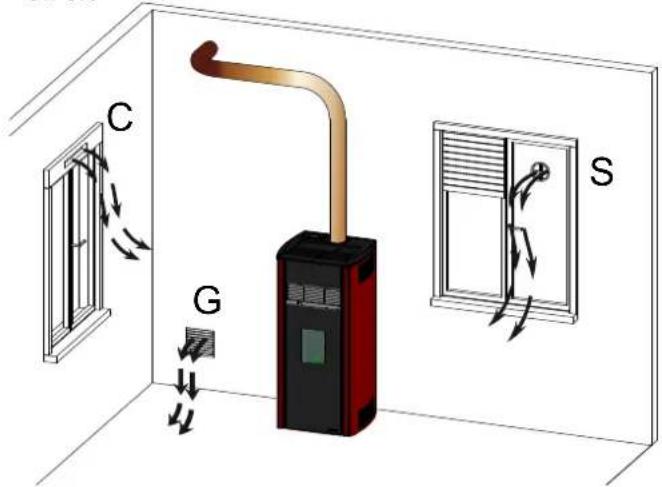

5.4 ZGOREVALNI ZRAK

Peč med delovanjem odvzema določeno količino

zraka iz prostora, v katerem je nameščena (razen izdelkov serije »Ermetica«, ki lahko zrak zajemajo neposredno iz zunanjosti objekta); ta zrak je treba nadomestiti skozi odprtino, prek katere je prostor povezan z zunanjostjo (slika 5.2, PA = dovod svežega zraka).

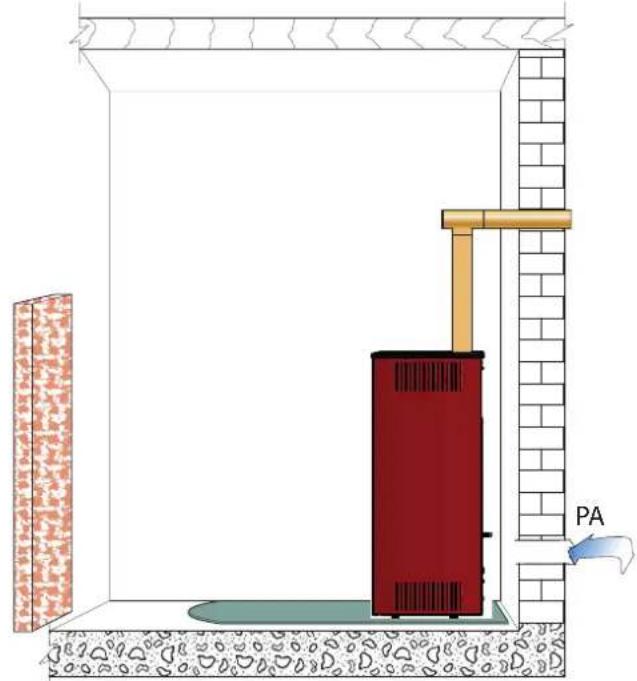

Če je stena za pečjo zunanja stena, naredite odprtino za zajem zgorevalnega zraka približno 20–30 cm nad tlemi, pri čemer upoštevajte mere, prikazane na tehničnem listu izdelka na koncu te knjižice.

Odprtina na zunanji strani mora biti zaščitena s trajno odprto prezračevalno fasadno rešetko; na posebej vetrovnih območjih ali na mestih, ki so izpostavljena slabemu vremenu, uporabite elemente za zaščito pred dežjem in vetrom.

Zagotovite, da je odprtina za vstop zraka nameščena tako, da je ni mogoče nenamerno zakriti z oviro.

Če na steni za pečjo ni mogoče narediti prezračevalnega kanala za zunanji zrak (ker ni zunanja stena), naredite prezračevalni kanal za zunanji zrak na kateri drugi steni prostora, v katerem je peč, ki je zunanja stena.

Če v prostoru, kjer je nameščena peč, ni mogoče narediti dovoda za sveži zunanji zrak, lahko to naredite v sosednjem prostoru, pod pogojem, da sta ta dva prostora povezana s prezračevalno rešetko (slika 5.3 – C = zračnik v roletni škatli, G = stenski zračnik, S = prezračevalna rozeta)

Standard UNI 10683 prepoveduje zajem zraka za zgorevanje iz garaž, skladišč gorljivih materialov ali prostorov, v katerih obstaja požarna nevarnost.

Če so v istem prostoru tudi druge ogrevalne naprave, morajo dovodi za svež zrak zagotoviti potrebno količino zraka za pravilno delovanje vseh naprav.

Če je v prostoru, kjer je nameščena peč, nameščen in deluje en ali več izpušnih ventilatorjev (npr. napa), lahko pride do težav z zgorevanjem zaradi pomanjkanja zraka za zgorevanje.

Sl. 5.2

Sl. 5.3

5.5 DIMNA CEV

Med delovanjem peči je v zgorevalni komori podtlak, zato mora biti odvajanje dimnih plinov nepredušno.

Peč mora biti povezana z lastnim ločenim izpušnim sistemom za odvod dimnih plinov, ki lahko zagotavlja ustrezno atmosfersko razpršitev dimnih plinov.

Sestavni deli, ki tvorijo izpušni sistem za dimne pline, morajo biti primerni za specifične obratovalne pogoje in imeti oznako CE.

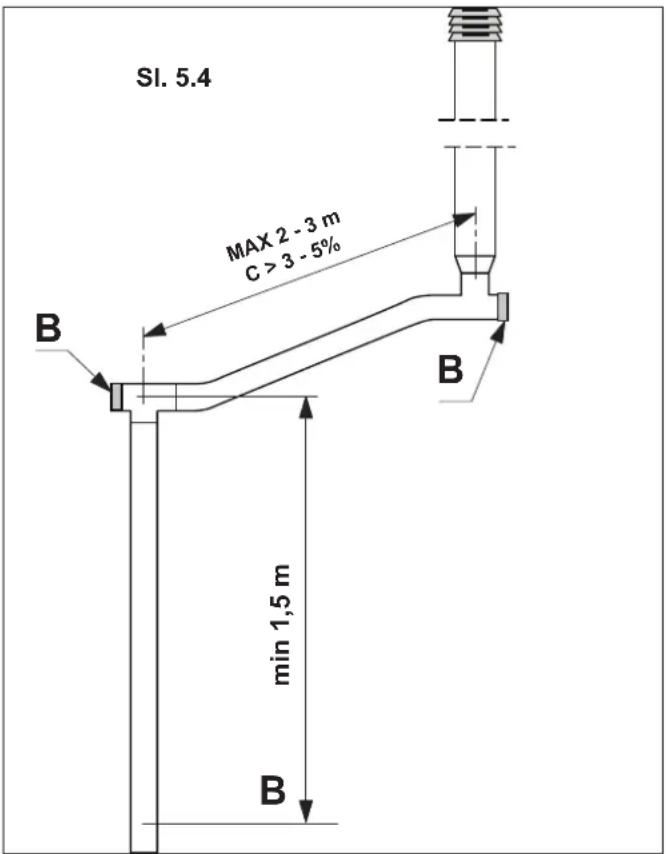

7a pravilno odvajanje dimnih plinov je potreben začetni navpični odsek, ki meri najmanj 1,5 metra.

Na dimovodni cevi so lahko največ 3 spremembe smeri, poleg tiste na izhodu na zadnji strani peči, izvedene s 45° koleni ali 90° T-kosi (slika 5.4).

Pri vseh spremembah smeri, kjer je ena stran priključka vodoravna ali navpična, uporabite T-kos s kontrolnim pokrovčkom.

Največja dolžina vodoravnih odsekov je 2–3 m z naklonom navzgor 3–5 % (slika 5.4).

Dimnike pritrdite na steno s posebnimi rozetami.

Nastavek za izpušne pline NE SME BITI priključen na:

• dimnik, ki ga uporabljajo drugi generatorji toplote (kotli, peči, kamini itd.);
• sisteme zodvajanjem zraka (nape, prezračevalne odprtine itd .....), tudi će so speljani po kanalih.

Zapornih ventilov ali regulatorjev vleka ni dovoljeno uporabljati.

Dimne pline je treba odvesti skozi streho.

5.5.1 Izpust skozi streho s tradicionalnim dimnikom

Dimnik, ki se uporablja za odvajanje dimnih plinov, mora biti izdelan v skladu s standardi UNI 10683 - EN 1856-1-2 - EN 1857 - EN 1443 - EN 13384-1-3 - EN 12391-1 tako glede dimenzij kot glede uporabljenih gradbenih materialov.

RAZMAJANI dimniki iz neprimernega materiala (azbestni cement, pocinkano jeklo itd. s hrapavo in porozno notranjo površino) so z zakonom prepovedani in škodijo pravilnemu delovanju peči.

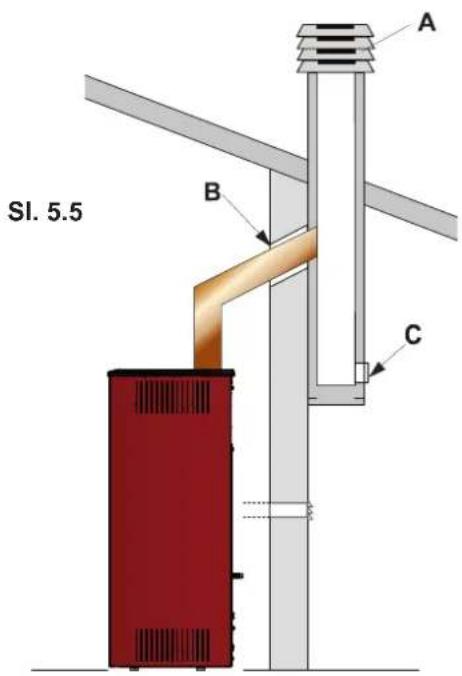

Dimne pline se lahko odvaja skozi tradicionalni dimnik (slika 5.5), će ste prepričani o stanju vzdrževanja dimnika.

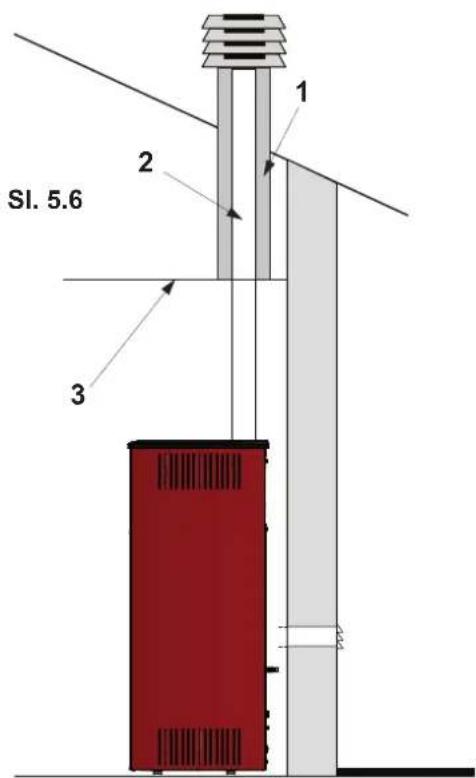

Če ima dimnik velik presek, na notranjo stran vstavite primerno izolirane jeklene cevi (premer glede na dolžino) (slika 5.6).

Prepričajte se, da so povezave z opečnimi dimniki primerno zatesnjene.

Če dimovod poteka skozi lesene strehe ali stene, je treba uporabiti posebne certificirane prehodne komplete, ki so na voljo na trgu.

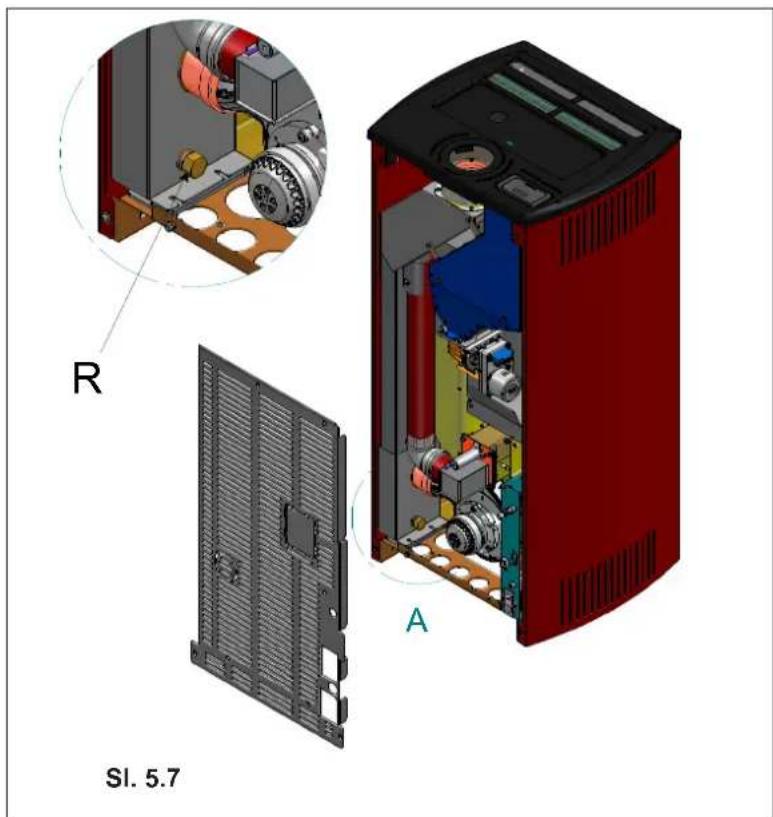

5.5.2 Kot dodaten varnostni ukrep je navojni priključek z zaporno kapo (»R« na sliki 5.7), namenjen priključitvi odtočne cevi za kondenzat, čeprav obstaja nizka verjetnost za potrebo po takšnem ukrepu.

1) Dimniška kapa z zaščito pred vetrom
2) Tesnilo
3) Revizija

1) Vermikulit in/ali kamena volna.
2) Jeklene cevi.
3) Zaključna plošča.

5.6 PORAVNANJE PEČI

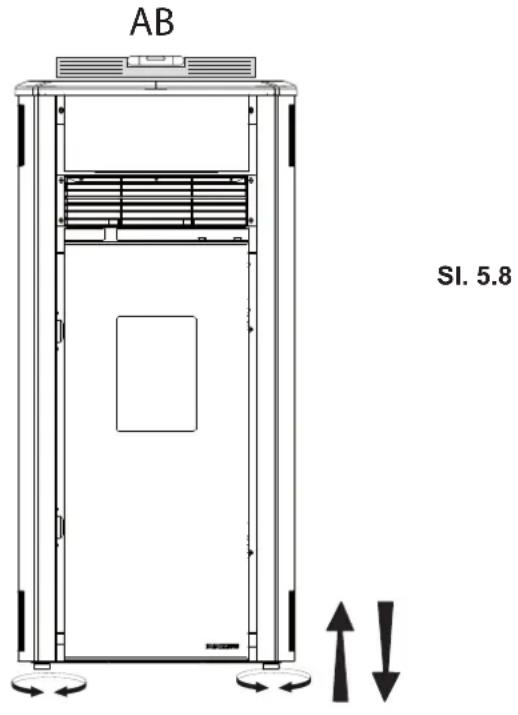

Peč poravnajte tako, da prilagodite nastavljive noge (če so na voljo), nato poravnanje preverite z vodno tehtnico (slika 5.8).

AB = vodna tehtnica

5.7 PRIKLJUČKI NA NAPELJAVE

5.7.1 Električna povezava

Peč je na električni sistem priključena preprosto s priloženim vtičem.

Električni priključek (vtič) mora biti lahko dostopen tudi po namestitvi peči.

je napajalni kabel poškodovan, ga mora zamenjati tehnična služba ali usposobljeni tehnik, da se prepreči kakršna koli nevarnost.

5.7.1.1 Ozemljitev

Sistem mora biti ozemljen in opremljen z odklopnikom preostalega toka v skladu z veljavno zakonodajo (slika 5.9).

nni kanal mora imeti lastno ozemljitveno povezavo.

5.7.2 Povezava z zunanjim termostatom s časovnikom

Peč lahko povežete z zunanjim termostatom s časovnikom, ki vklopi ali izklopi peč glede na nastavljeno temperaturo.

Za električno povezavo glejte shemo ožičenja v tehničnih specifikacijah.

5.8 OPTIMIZACIJA ZGOREVANJA

Dobro zgorevanje je odvisno od več dejavnikov (vrsta namestitve, okoliščine delovanja in način vzdrževanja, vrsta pelet itd.).

Med prvim zgorevanjem je mogoče optimizirati zgorevanje peči.

Če je na koncu zgorevanja v žerjavnici veliko odpadkov, je priporočljivo spremeniti konfiguracijo zgorevanja (povečanje vrednosti), da poiščete najbolj zadovoljivo rešitev.

Glejte poglavje »Optimizacija zgorevanja« v uporabniškem priročniku.

Sl. 5.9

Peč lahko namestite na različne načine:

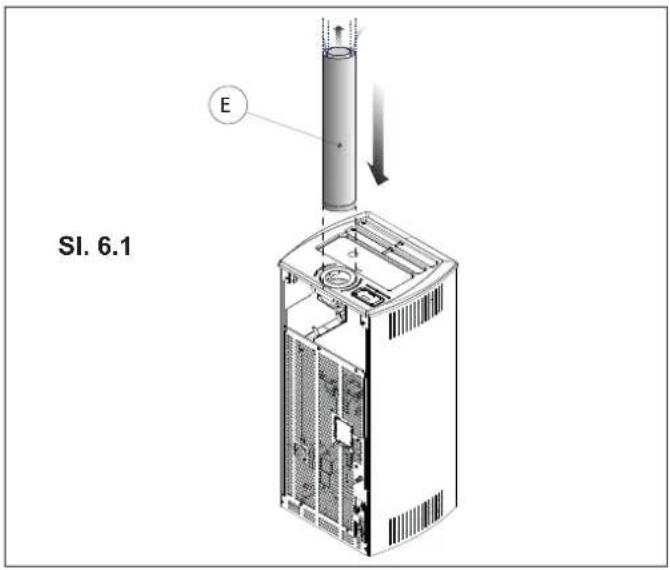

6.1 KOAKSIALNA CEV

Za odvod dima in dovod zraka je mogoče uporabiti koaksialno cev.

V ta namen preprosto priključite koaksialno cev, ker je peč že pripravljena za to vrsto namestitve (6.1).

Tehnik je odgovoren za dimenzioniranje dimnika glede na okoliščine namestitve in uporabljenega izdelka. Priporočljivo je, da s koaksialno cevjo 13/8 cm ne presežete ekvivalent dolžine 7 metrov.

6.2 DIMNA CEV IN ZAJEM ZGOREVALNEGA ZRAKA IZ PROSTORA

V tem primeru bo zrak za zgorevanje odvzet iz prostora.

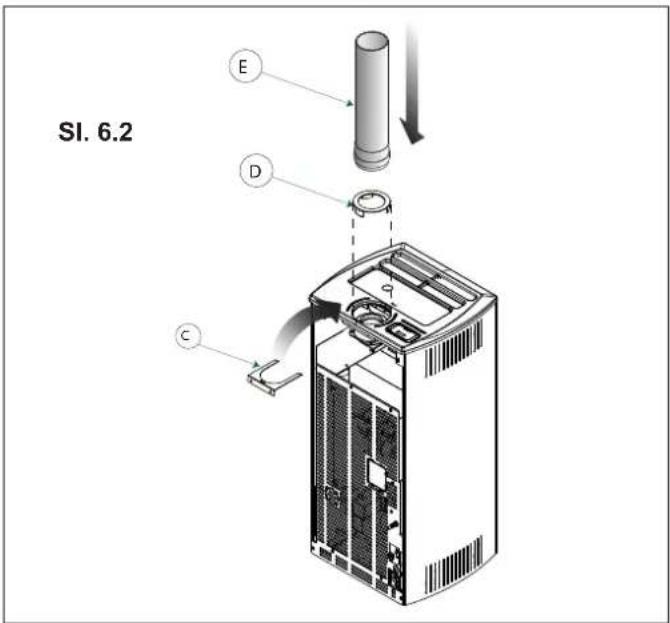

Po namestitvi nosilca rozete (c) in rozete (d) vstavite dimno cev (e), kot je prikazano na sliki (6.2). Zagotovite, da je v prostoru izveden zračnik za dovod zraka, kot je opisano v prejšnjih odstavkih.

6.3 DIMNA CEV IN DOVOD ZRAKA IZ ZUNANJOSTI

V tem primeru se na priklop na zadnji strani peči priklopi zunanji dovod zgorevalnega zraka.

Razstavite zadnji del peči (a) in odklopite cev za zgorevalni zrak samo na zgornji strani (b); priključite dimno cev (e) po namestitvi nosilca rozete (c) in rozete (d), kot je prikazano na sliki (6.3); odstranite prednarezan okrogli del na hrbtni strani (f) in skozi nastalo luknjo speljite cev, da jo povežete z zunanjim dovodom zraka. Ponovno namestite zadnjo ploščo

(s strani pooblaščenega servisnega centra)

7.1 VZDRŽEVANJE

Peč sme vzdrževati samo pooblaščen servisni center.

Pred izvajanjem kakršnih koli vzdrževalnih del sprejmite naslednje varnostne ukrepe:

• Prepričajte se, da je peč popolnoma hladna.
• Prepričajte se, da je pepel v celoti odstranjen.
• Uporabljajte osebno varovalno opremo, določeno v Direktivi 89/391/EGS.
• Prepričajte se, da je glavno stikalo za električnega napajanja izklopljeno.
• Poskrbite, da napajanja ni mogoče nenamerno vklopiti. Izvlecite napajalni vtič iz vtičnice.
  • Vedno uporabljajte ustrezna orodja.
• Po končanem vzdrževanju ali popravilu znova namestite vse zaščite in ponovno vklopite vse varnostne naprave, preden znova zaženete sistem.

7.1.1 Vzdrževanje dimovodnega sistema

To je treba storiti vsaj enkrat na leto ali na vsake 4 tone peletov.

Če ima dimovod vodoravne odseke, odstranite pepel in saje, preden blokirajo dimno cev.

Če čiščenje ni redno ali je neustrezno, lahko pride do težav z delovanjem peči, med drugim:

• nepopolnega zgorevanja
• počrnjenega stekla
• zamašene žerjavnice zaradi nakopičenega pepela in peletov
• zastajanje pepela in pojav trdih oblog na izmenjevalniku toplote, kar znižuje njegovo učinkovitost.

7.1.2 Vzdrževanje peči

To je treba storiti vsaj enkrat na leto ali kadar peč sama prikaže sporočilo o potrebnem vzdrževanju.

Servisni tehnik mora:

• temeljito očistiti pot dimnih plinov
• preveriti stanje in tesnost vseh tesnil
- preveriti stanje in čistočo vseh notranjih sestavnih delov
- preveriti tesnost in čistost povezave med dimniško cevjo in pečjo
- odstraniti vse ostanke peletov v zalogovniku za pelete
• preveriti, ali peč deluje pravilno

- ponastaviti morebitna opozorila in alarme (termostat z ročno ponastavitvijo je na zadnji strani peči ob vtičnici napajalnega kabla).

7.1.3 Čiščenje izpušnega sistema peči

Čiščenje lahko izvaja uporabnik, će je prebral in razumel vsa navodila v tem priročniku.

Čiščenje je priporočljivo izvesti, ko je peč izključena in hladna.

Na vsakih 500 kg zgorelih peletov je treba očistiti morebitne usedline v komori za odvajanje dima.

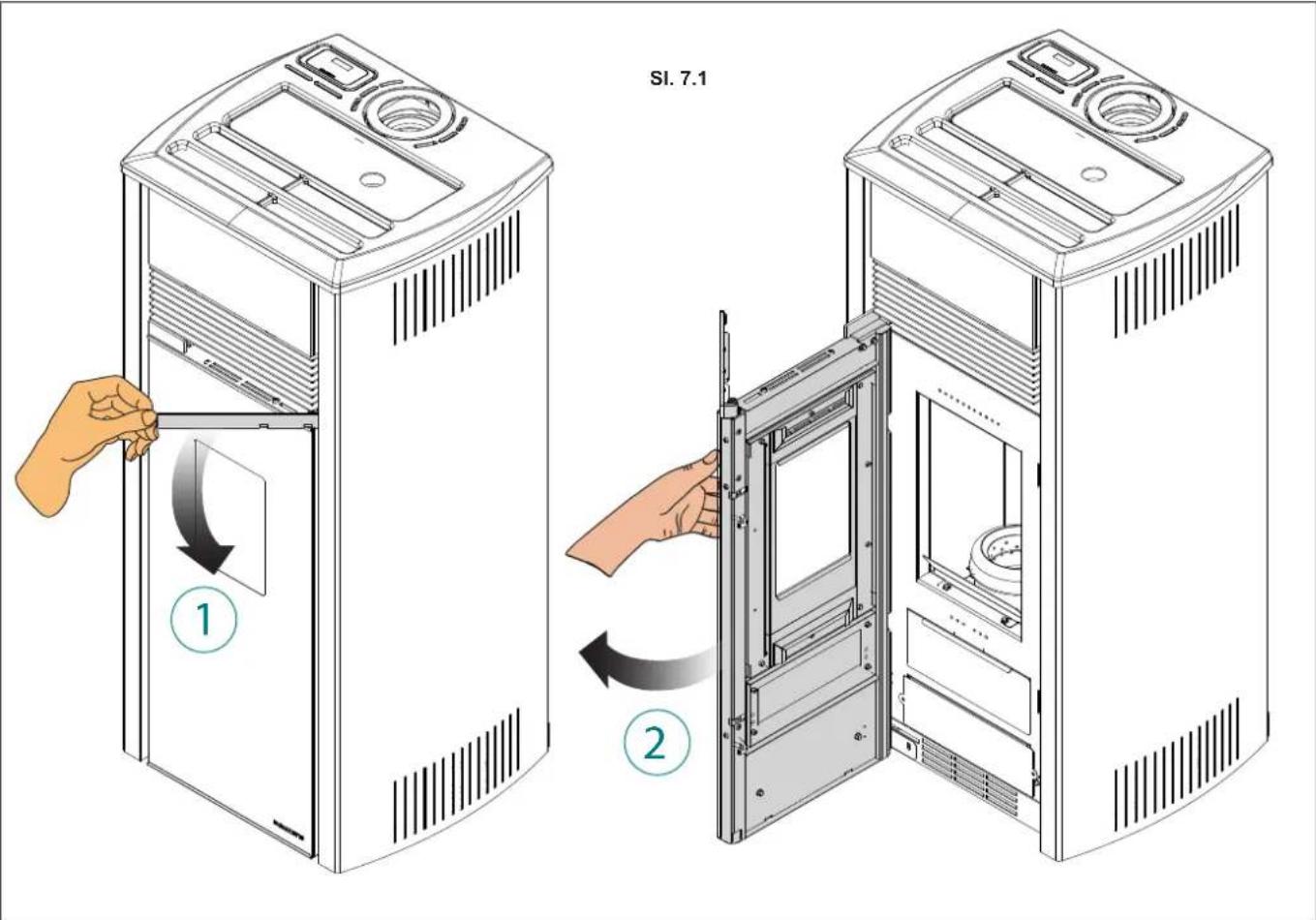

1) Odprite vrata (slika 7.1);
2) Odstranite štiri vijake na desni strani, odstranite vijake revizijskih pokrovov dimnih plinov in odstranite pokrove (T) in tesnila (G) (slika 7.2).

Čiščenje izvedite tako, da ostanke v komori posesate s primernim sesalnikom za pepel.

Po čiščenju sestavite dele v obratnem vrstnem redu.

	OB VSAKEM VŽIGU	TEDENSKO	MESEČNO	NA 3 MESECE	LETNO (a)
Žerjavnica	X
Predal za pepel/ležišče predala		X
Steklo		X
Mreža ventilatorja		X
Kurišče			X
Nosilec vžigalne elektrode		X
Zbiralnik dimnih plinov				X
Tesnila vrata in žerjavnice*					X
Izhod za dimno cev*					X
Ventilatorji*					X

(*) izvede naj pooblaščen servisni center.
(a) to je treba storiti vsaj enkrat letno ali na vsake 4 tone zgorelih peletov.

8 IZLOČITEV IZ UPORABE IN ODSTRANJEVANJE

Za izločitev iz uporabe in odstranjevanje peči je odgovoren izključno lastnik, ki mora glede varnosti in varovanja okolja ravnati v skladu z veljavno zakonodajo države, v kateri je peč nameščena.

Peč lahko razgradijo in odstranijo tudi podjetja, pooblaščena za zbiranje in odstranjevanje zadevnih materialov.

NAVODILO: glede odlaganja materialov in, kjer je to potrebno, poročila o odlaganju odpadkov, vedno upoštevajte standarde, ki veljajo v državi, v kateri se izvede razgradnja peči.

POMEMBNO: Pri izločitvi peči iz uporabe je treba vse postopke razgradnje izvesti, ko je peč izklopljena in odklopljena iz napajanja.

• odstranite vso električno opremo;
• odstranite baterije, ki so na elektronskih ploščah;
• ohišje peči naj odstrani pooblaščeno podjetje;

POMEMBNO: Odlaganje peči na običajno dostopna območja je resna nevarnost za ljudi in živali.

Odgovornost za škodo, povzročeno ljudem ali živalim, je vedno na strani lastnika.

Pri razgradnji peči je treba uničiti oznako CE, ta priročnik in druge dokumente, ki se nanašajo na to peč.

Slika prečrtanega zabojnika za odpadke, ki je na oznaki naprave, pomeni, da mora biti naprava, ko jo odstranite iz uporabe, odložena ločeno od drugih odpadkov.

Na podlagi 13. člena zakonodajne odredbe št. 151 z dne 25. julija 2005 o uveljavitvi Evropske direktive 2002/96/ES z dne 27. januarja 2003 o odpadni električni in elektronski opremi. Povezan je s politiko in ukrepi, katerih cilj je preprečevanje odpadkov električne in elektronske opreme, poleg tega pa spodbuja ponovno uporabo, recikliranje in druge oblike predelave takšnih odpadkov, da se zmanjša odlaganje odpadkov. Prizadeva si tudi za izboljšanje okoljske učinkovitosti vseh operaterjev, vključenih v življenjski cikel električne in elektronske opreme.

Palazzetti ne prevzema nobene odgovornosti za napake v tem priročniku in si pridržuje pravico do spremembe lastnosti izdelkov brez predhodnega obvestila.
