MANUAL DE USUARIO Hydro Pellet Palazzetti
Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.
Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Dragi kupče,
Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.
1 INFORMACIÓN DEL PRODUCTO 32
1.1 Componentes principales ..... 32
1.2 Medidas....34
1.3 Características técnicas. 35
1.3.1 Distancias mínimas de seguridad ..... 36
1.3.2 Distancias mínimas para un mantenimiento y gestión correctos ..... 37
1 INFORMACIÓN DEL PRODUCTO

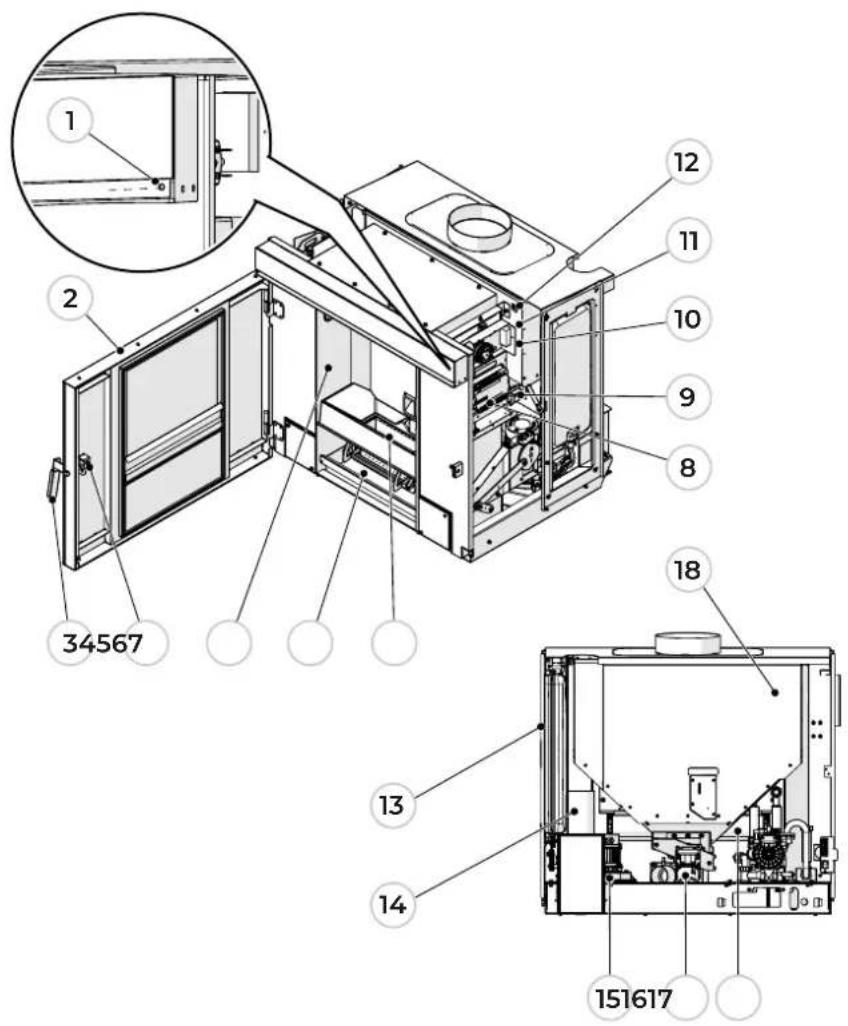

1.1 Componentes principales

1 Termostato de pellets con rearme manual
2 Puerta
3 Manilla de apertura
4 Gancho de cierre
5 Cámara de combustión
6 Compartimento de la ceniza
7 Brasero
8 Tarjeta electrónica
9 Microinterruptor
10 Interruptor de encendido
11 Toma de alimentación eléctrica
12 Termostato de agua
13 Vaso de expansión
14 Tubo de salida de humos
15 Ventilador de humos
16 Sistema de carga
17 Ventilador de ambiente
18 Depósito de pellets

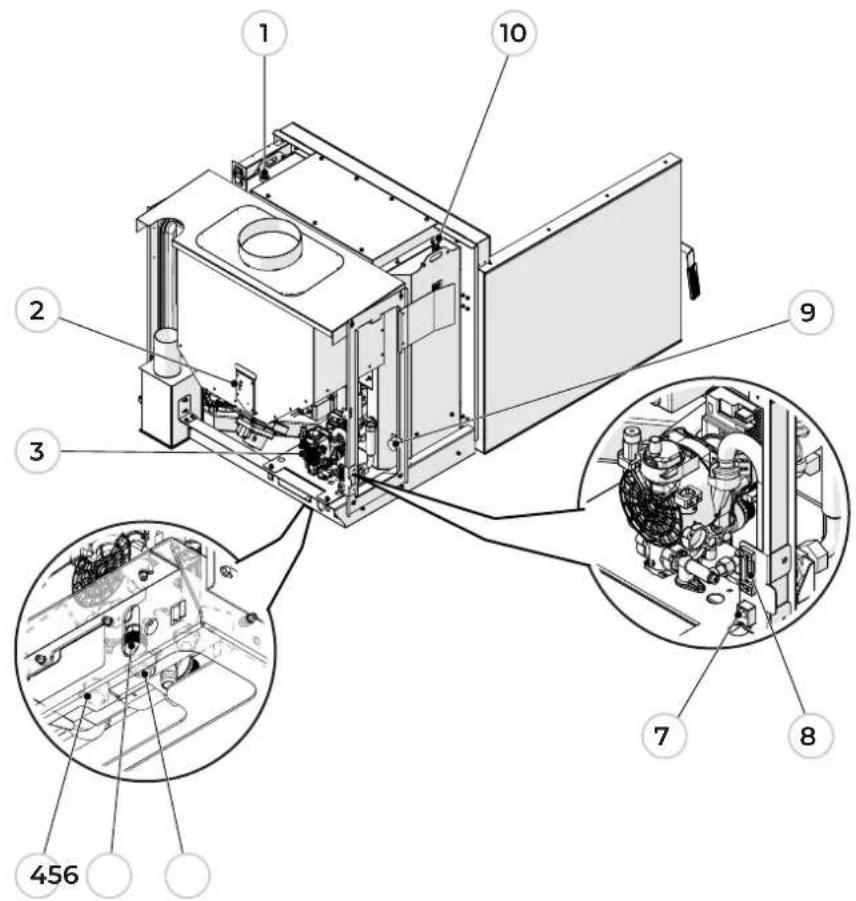

1 Vaina para sonda del termostato de agua
2 Sensor de nivel de pellets
3 Circulador
4 Tubo de impulsión de la instalación
5 Llave de carga/descarga
6 Tubo de retorno de la instalación
7 Conector RJII
8 Regleta de conexiones
9 Manómetro
10 Válvula de purga

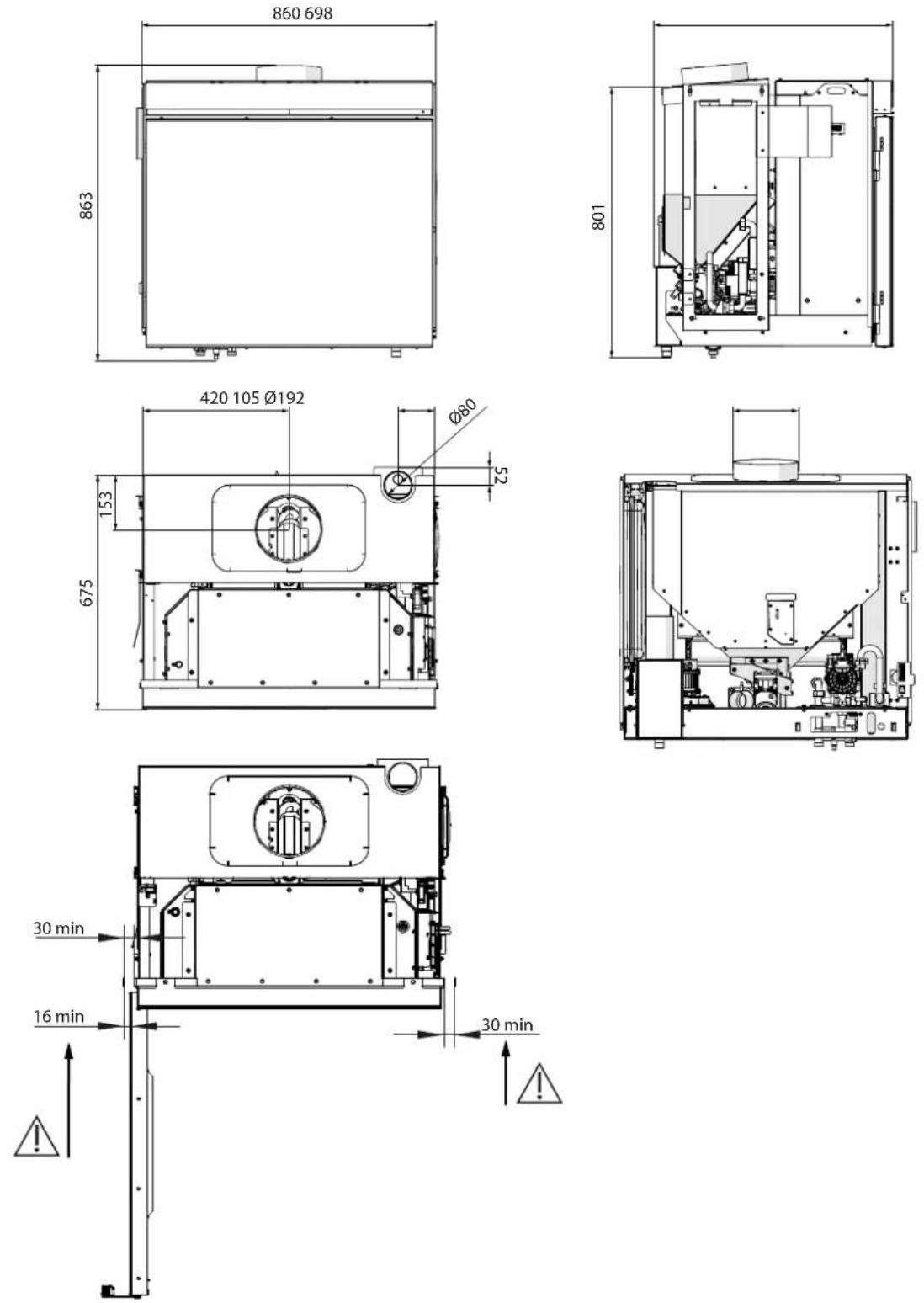

1.2 Medidas

Figura 3
Durante la instalación, asegúrese de que los espacios disponibles permitan extraer el aparato y abrir libremente la puerta.
1.3 Características técnicas
| Par. Descripción UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | ||
| P_nom | Potencia térmica nominal kW 15.2 20.4 23.8 | ||||
| P_S-hom | Potencia térmica nominal del ambiente | kW | 1 | 1.4 | 1.6 |
| P_Whom | Potencia hídrica nominal | kW | 14.2 | 19 | 22.2 |
| P_part | Potencia térmica de salida en condiciones de carga parcial | kW | 6.7 | ||
| P_S-hpart | Potencia térmica del ambiente en condiciones de carga parcial | kW | 1.3 | ||
| P_Wpart | Potencia hídrica en condiciones de carga parcial | kW | 5.4 | ||
| _nom | Eficiencia del aparato a la potencia térmica nominal | % | 95 | 94 | |
| _part | Eficiencia del aparato a la potencia térmica en condiciones de carga parcial | % | 95 | ||
| _s | Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal | % | 91.7 | 90.8 | |
| EEI | Índice de eficiencia energética, expresado como número entero | 134 | 133 | ||
| CO_nom (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 100 | ||
| CO_part (13% O_2 ) | Emisión de CO al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 299 | ||
| NO_xnom (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 99 | ||
| NO_xpart (13% O_2 ) | Emisión de NOx al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 57 | ||
| OCG_nom (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 1 | ||
| OCG_part (13% O_2 ) | Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 9 | ||
| PM_nom (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica nominal | mg/m3 | 5 | 15 | |
| PM_part (13% O_2 ) | Emisión de partículas al 13% de oxígeno a la potencia térmica parcial | mg/m3 | 14 | ||
| p_nom | Tiro de los humos a la potencia térmica nominal | Pa | 12 | ||
| p_part | Tiro de los humos a la potencia térmica parcial | Pa | 10 | ||
| p_W | Presión máxima de servicio admitida del agua | bares | 2.5 | ||
| el_ss | Consumo de energía eléctrica auxiliar en stand-by | kW | 0.003 | ||
| el_max | Consumo de energía eléctrica auxiliar a la potencia térmica nominal | kW | 0.03 | ||
| el_min | Consumo de energía eléctrica auxiliar a la potencia térmica parcial | kW | 0.01 | ||
| E | Tensión de alimentación | V | 230 | ||
| f | Frecuencia de alimentación | Hz | 50 | ||
| W_max | Potencia eléctrica máxima absorbida. Dato entero | W | 330 | ||
| T_snom | Temperatura de salida del gas de evacuación a la potencia térmica nominal | °C | 109 | 122 | 131 |
| T_spart | Temperatura de salida del gas de evacuación a la potencia térmica parcial | °C | 76 | ||
| T_class | Clasificación de la chimenea con arreglo a la norma pertinente | 400 | |||
| _fgnom | Caudal másico del gas de evacuación a la potencia térmica nominal | g/s | 11 | 12.68 | 13.8 |
| _fgpart | Caudal másico del gas de evacuación a la potencia térmica parcial | g/s | 7.6 | ||
| m_chim | Carga máxima de una chimenea que el aparato puede soportar | kg | - | ||
| CO_2 | % | 10.3 | 11.9 | 13 | |
| Tiro máximo admitido en el humero | Pa | 20 | |||
| Tiro mínimo admitido en el humero | Pa | 6 | |||
| Tiro mínimo para el dimensionamiento de la chimenea | Pa | 0.0 | |||
| Peso | kg | 250 | |||
| Capacidad del depósito de alimentación | kg | 45 | |||
| Estufa adecuada para locales no inferiores a | m3 | 15 | |||
| Diámetro de la salida de humos | mm | 80 | |||
| Combustible | - | Pellets | |||
| Diámetro de la toma de aire exterior | mm | 110 | 130 | 140 | |

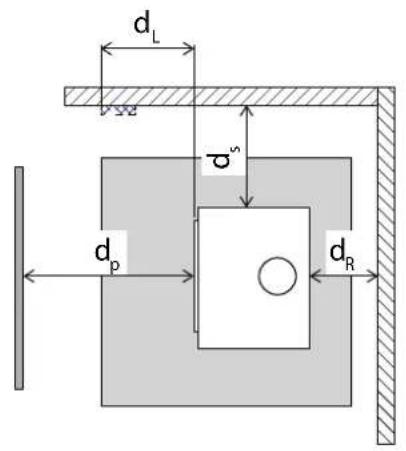

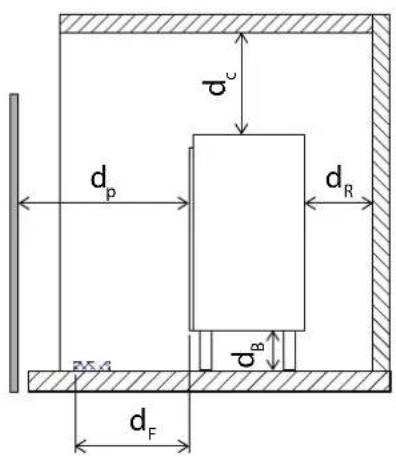

1.3.1 Distancias mínimas de seguridad
| Par. Descripción UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | |
| d_R | Distancias mínimas por detrás respecto a material combustible mm 100 | |||
| d_s | Distancias mínimas por los lados respecto a material combustible mm 200 | |||
| d_c | Distancias mínimas por arriba respecto a material combustible mm 800 | |||
| d_p | Distancias mínimas por delante respecto a material combustible mm 800 | |||
| d_r | Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto | mm 1500 | ||
| d_L | Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto | mm 1500 | ||


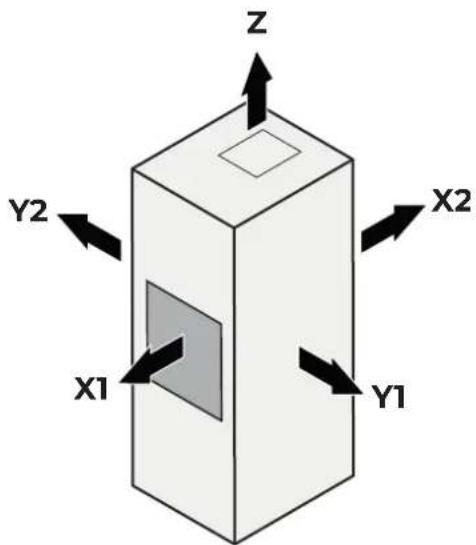

1.3.2 Distancias mínimas para un mantenimiento y gestión correctos
| Par. Descripción UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | ||
| X1 Distancias mínimas por delante respecto a material combustible mm 1000 | |||||
| X2 | Distancias mínimas por detrás respecto a material combustible | mm | 100 | ||
| Y1 | Distancias mínimas por los lados respecto a material combustible | mm | 1000 | ||
| Y2 | Distancias mínimas por los lados respecto a material combustible | mm | 1000 | ||
| Z | Distancias mínimas por arriba respecto a material combustible | mm | 750 | ||
KAZALO
1 UPOZNAVANJE PROIZVODA 39
1.1 Glavne komponente....39
1.2 Dimenzije 41
1.3 Tehničke značajke 42
1.3.1 Minimalne sigurnosne udaljenosti 43
1.3.2 Minimalne udaljenosti za ispravno održavanje i upravljanje . . . . . . . . . . . 44
1 UPOZNAVANJE PROIZVODA

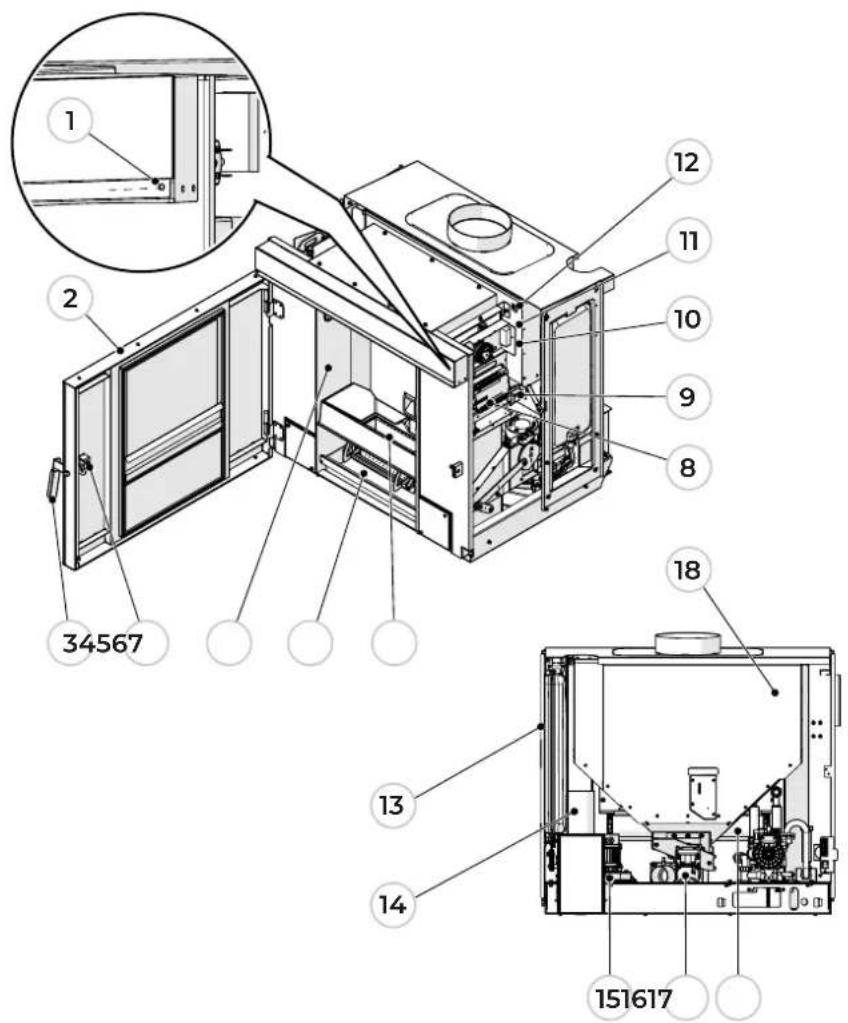

1.1 Glavne komponente
