MANUALE UTENTE Hydro Pellet Palazzetti
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,
1.1 Componenti principali ..... 4
1.2 Dimensioni....6
1.3 Caratteristiche tecniche .....7
1.3.1 Distanze minime di sicurezza....8
1.3.2 Distanze minime per la corretta manutenzione e gestione .....9
1 CONOSCERE IL PRODOTTO

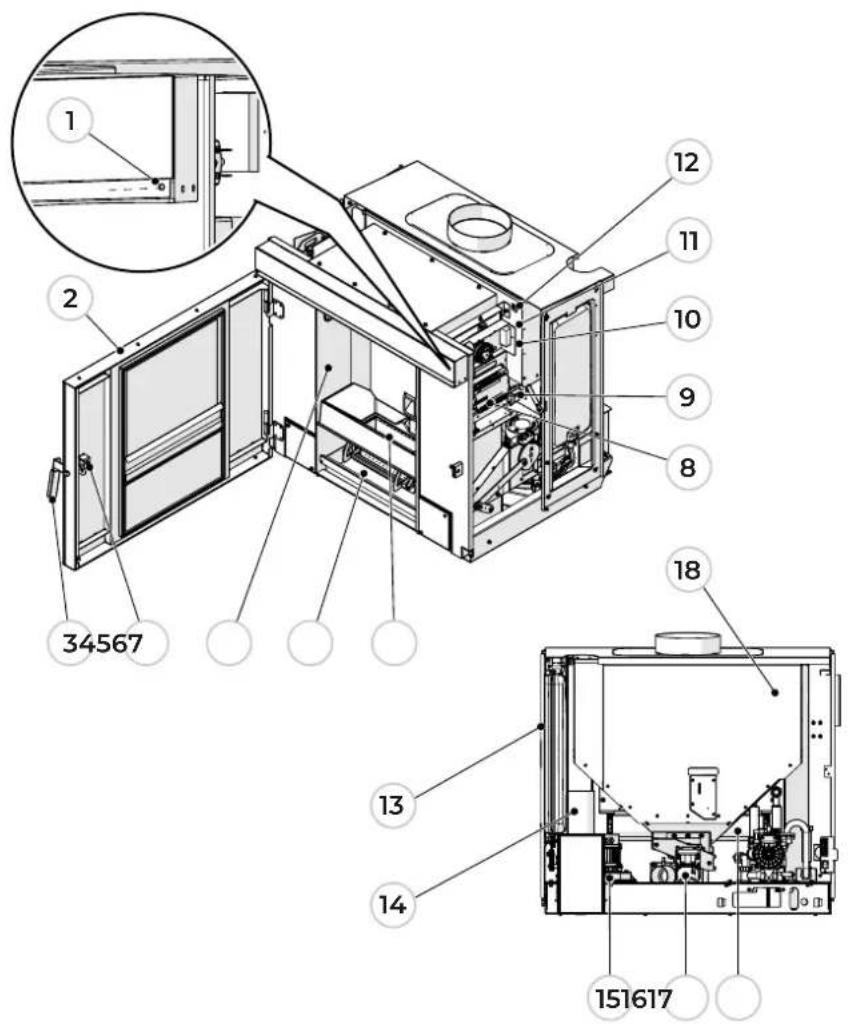

1.1 Componenti principali

1 Termostato pellet a riarmo manuale
2 Porta
3 Maniglia di apertura
4 Gancio di chiusura
5 Camera di combustione
6 Vano cenere
7 Braciere
8 Scheda elettronica
9 Microinterruttore
10 Interruttore di accensione
11 Presa alimentazione elettrica
12 Termostato acqua
13 Vaso di espansione
14 Tubo uscita fumi
15 Ventilatore fumi
16 Sistema di caricamento
17 Ventilatore ambiente
18 Serbatoio pellet

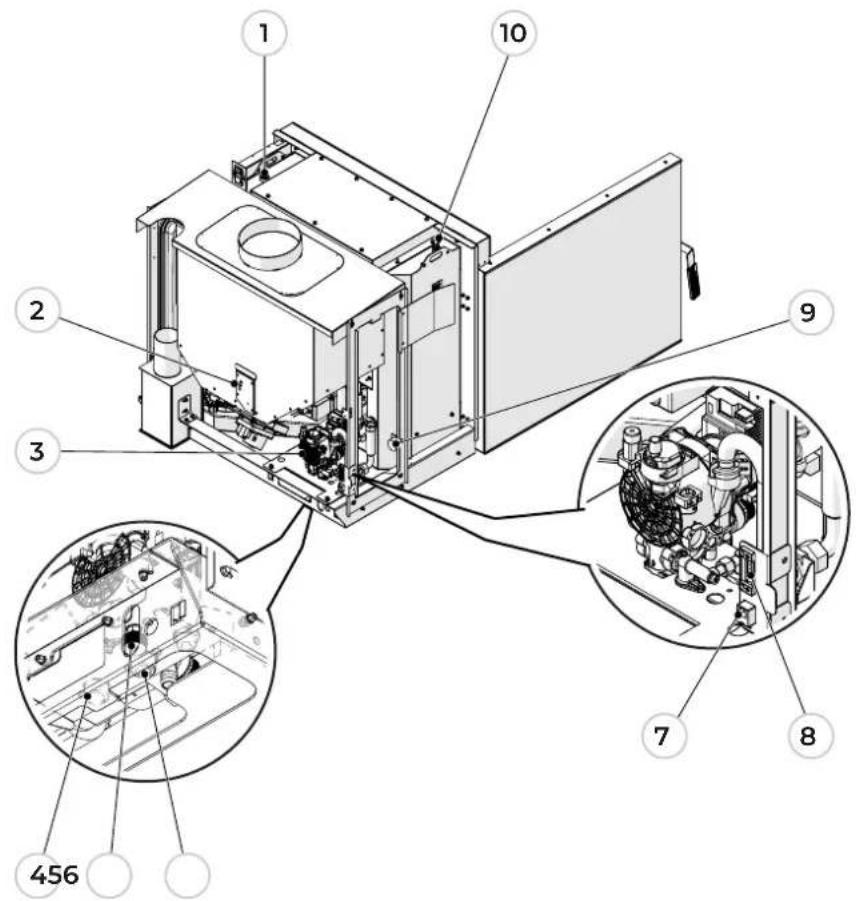

1 Pozzetto per sonda termostato acqua
2 Sensore livello pellet
3 Circolatore
4 Tubo di mandata impianto
5 Rubinetto di carico/scarico
6 Tubo di ritorno impianto
7 Connettore RJII
8 Morsettiera
9 Manometro
10 Valvola di sfiato

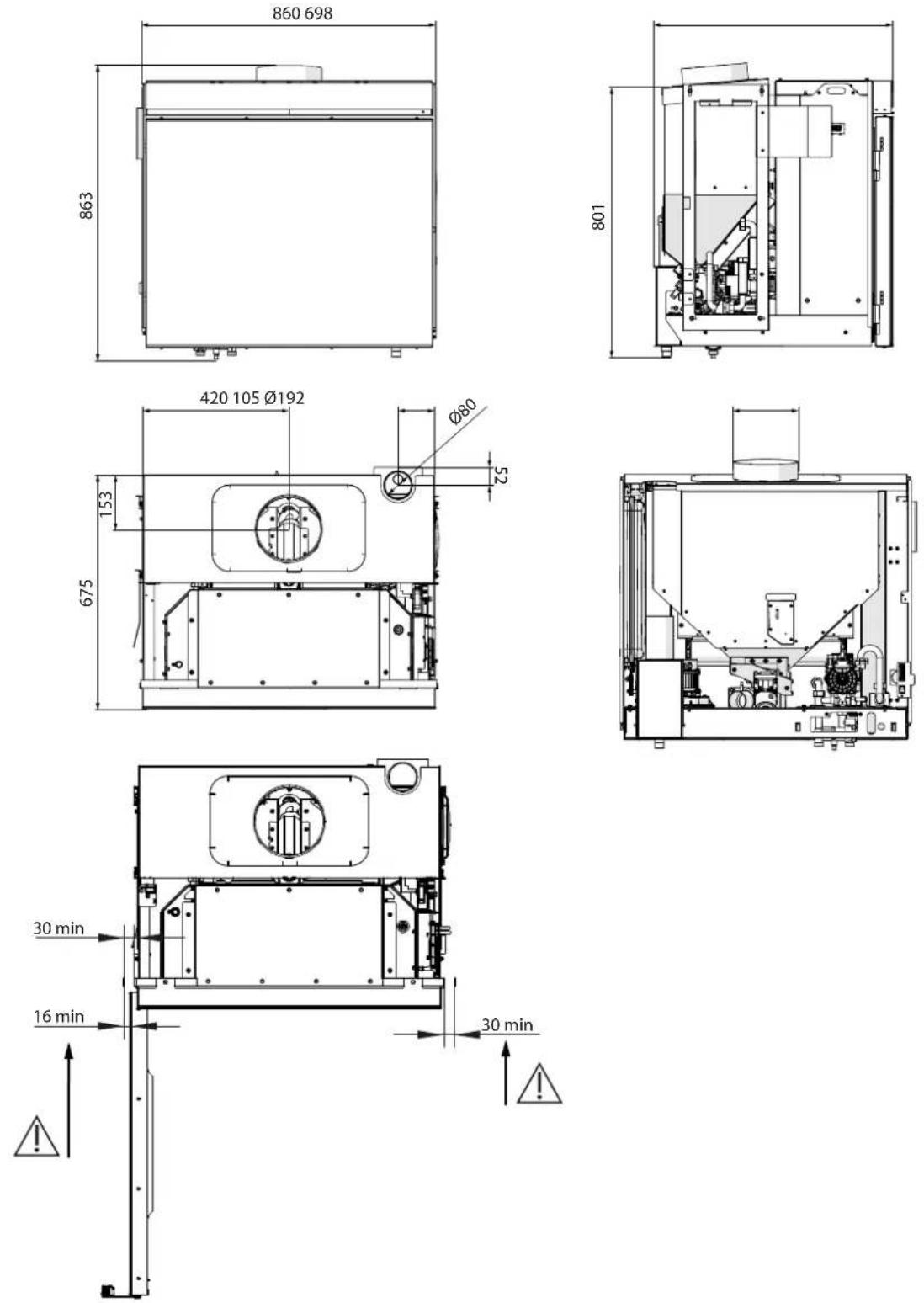

1.2 Dimensioni

Figura 3
Al momento dell'installazione assicurarsi che gli spazi permettano di estrarre la macchina e la porta possa essere aperta liberamente.
1.3 Caratteristiche tecniche
| Par. Descrizione UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | ||
| P_nom | Potenza termica nominale kW 15.2 20.4 23.8 | ||||
| P_Sinom | Potenza termica nominale dell'ambiente | kW | 1 | 1.4 | 1.6 |
| P_Whom | Potenza idrica nominale | kW | 14.2 | 19 | 22.2 |
| P_part | Potenza termica a carico parziale | kW | 6.7 | ||
| P_SHpart | Potenza termica dell'ambiente a carico parziale | kW | 1.3 | ||
| P_Wpart | Potenza idrica a carico parziale | kW | 5.4 | ||
| _nom | Efficienza dell'apparecchio alla potenza termica nominale | % | 95 | 94 | |
| _part | Efficienza dell'apparecchio alla potenza termica a carico parziale | % | 95 | ||
| _s | Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale | % | 91.7 | 90.8 | |
| EEI | Indice di efficienza energetica, espresso come numero intero | 134 | 133 | ||
| CO_nom (13% O_2) | Emissione di CO al 13% di ossigeno alla potenza termica nominale | mg/m3 | 100 | ||
| CO_part (13% O_2) | Emissione di CO al 13% di ossigeno alla potenza termica parziale | mg/m3 | 299 | ||
| NO_xnom (13% O_2) | Emissione di NOx al 13% di ossigeno alla potenza termica nominale | mg/m3 | 99 | ||
| NO_xpert (13% O_2) | Emissione di NOx al 13% di ossigeno alla potenza termica parziale | mg/m3 | 57 | ||
| OCG_nom (13% O_2) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale | mg/m3 | 1 | ||
| OCG_part (13% O_2) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale | mg/m3 | 9 | ||
| PM_nom (13% O_2) | Emissione di particolato al 13% di ossigeno alla potenza termica nominale | mg/m3 | 5 | 15 | |
| PM_part (13% O_2) | Emissione di particolato al 13% di ossigeno alla potenza termica parziale | mg/m3 | 14 | ||
| p_nom | Tiraggio dei fumi alla potenza termica nominale | Pa | 12 | ||
| p_part | Tiraggio dei fumi alla potenza termica parziale | Pa | 10 | ||
| p_W | Pressione massima di esercizio dell'acqua ammessa | bar | 2.5 | ||
| el_SA | Consumo di energia elettrica ausiliaria in standby | kW | 0.003 | ||
| el_max | Consumo di energia elettrica ausiliaria alla potenza termica nominale | kW | 0.03 | ||
| el_min | Consumo di energia elettrica ausiliaria alla potenza termica parziale | kW | 0.01 | ||
| E | Tensione di alimentazione | V | 230 | ||
| f | Frequenza di alimentazione Hz 50 | ||||
| W_max | Potenza elettrica massima assorbita. dato intero | W | 330 | ||
| T_snom | Temperatura di uscita del gas di scarico alla potenza termica nominale | °C | 109 | 122 | 131 |
| T_spart | Temperatura di uscita del gas di scarico alla potenza termica parziale | °C | 76 | ||
| T_class | Classificazione del camino in conformità alla norma di riferimento | 400 | |||
| _fgnom | Flusso di massa del gas di scarico alla potenza termica nominale | g/s | 11 | 12.68 | 13.8 |
| _fgpart | Flusso di massa del gas di scarico alla potenza termica parziale | g/s | 7.6 | ||
| m_chim | Carico massimo di un camino che l'apparecchio può supportare | kg | - | ||
| CO_2 | % | 10.3 | 11.9 | 13 | |
| Massimo tiraggio consentito canna fumaria | Pa | 20 | |||
| Minimo tiraggio consentito canna fumaria | Pa | 6 | |||
| Tiraggio minimo per dimensionamento del camino | Pa | 0.0 | |||
| Peso | kg | 250 | |||
| Capacità serbatoio di alimentazione | kg | 45 | |||
| Stufa adatta per locali non inferiori a | m3 | 15 | |||
| Diametro uscita fumi | mm | 80 | |||
| Combustibile | - | Pellet | |||
| Diametro presa d'aria esterna | mm | 110 | 130 | 140 | |

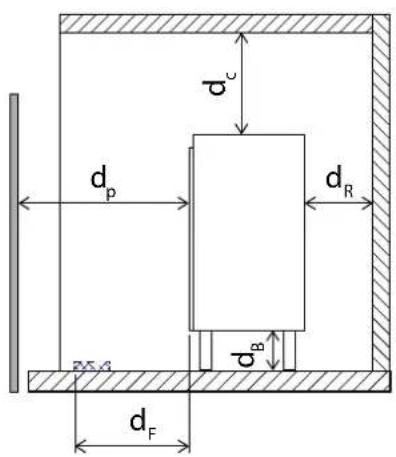

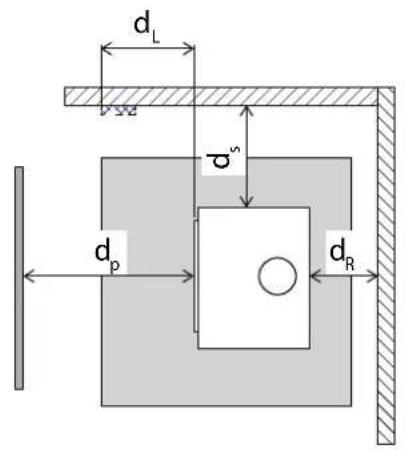

1.3.1 Distanze minime di sicurezza
| Par. Descrizione UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | ||
| d_p | Distanze minime dalla parte posteriore da materiale combustibile mm 100 | ||||
| d_s | Distanze minime dai lati da materiale combustibile mm 200 | ||||
| d_c | Distanze minime dall'alto verso il materiale combustibile mm 800 | ||||
| d_p | Distanze minime dalla parte anteriore del materiale combustibile mm 800 | ||||
| d_r | Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto | mm 1500 | |||
| d_t | Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto | mm 1500 | |||


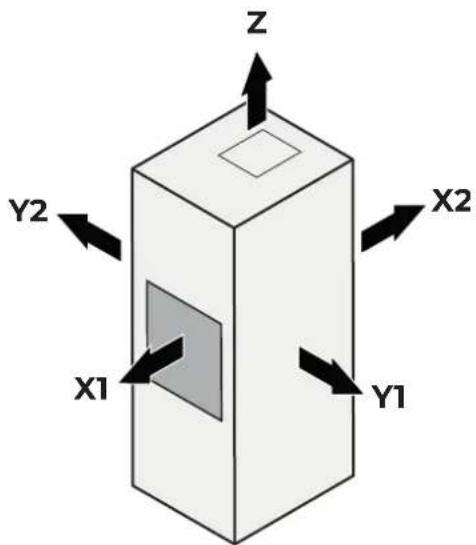

1.3.2 Distanze minime per la corretta manutenzione e gestione
| Par. Descrizione UM | INSERIMENTO IDRO V15 | INSERIMENTO IDRO V20 | INSERIMENTO IDRO V24 | ||
| X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000 | |||||
| X2 Distanze minime dalla parte posteriore da materiale combustibile mm | 100 | ||||
| Y1 Distanze minime dai lati da materiale combustibile | mm 1000 | ||||
| Y2 | Distanze minime dai lati da materiale combustibile | mm | 1000 | ||
| Z | Distanze minime dall'alto verso il materiale combustibile | mm | 750 | ||
CONTENTS
Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
