Type de produit	Poêle à granulés hydraulique
Marque	Palazzetti
Modèle	Hydro Pellet (Inserimento Idro V15, V20, V24)
Puissance thermique nominale	15,2 kW (V15) / 20,4 kW (V20) / 23,8 kW (V24)
Puissance hydrique nominale	14,2 kW (V15) / 19 kW (V20) / 22,2 kW (V24)
Rendement à puissance nominale	95 %
Indice d'efficacité énergétique (IEE)	134 (V15) / 133 (V20)
Combustible	Granulés de bois
Capacité du réservoir	45 kg
Poids	250 kg
Volume minimal de pièce recommandé	15 m³
Diamètre de sortie des fumées	80 mm
Diamètre de prise d'air extérieure	110 mm (V15) / 130 mm (V20) / 140 mm (V24)
Tension d'alimentation	230 V / 50 Hz
Puissance électrique maximale absorbée	330 W
Pression maximale de fonctionnement de l'eau	2,5 bar
Température de sortie des gaz (nominale)	109 °C (V15) / 122 °C (V20) / 131 °C (V24)
Émissions de CO (à 13% O₂)	100 mg/m³ (nominal)
Émissions de NOx (à 13% O₂)	99 mg/m³ (nominal)
Distance de sécurité arrière	100 mm (matériaux inflammables)
Distance de sécurité côtés	200 mm
Distance de sécurité dessus	800 mm
Distance périphérique avant	1500 mm
Principaux composants	Thermostat, porte, brasier, carte électronique, circulateur, vase d'expansion, ventilateurs
Entretien recommandé	Nettoyage régulier du brasier, du compartiment à cendres et du conduit de fumées

FOIRE AUX QUESTIONS - Hydro Pellet Palazzetti

Quel type de combustible utiliser pour le poêle Hydro Pellet ?

Utilisez exclusivement des granulés de bois de qualité, conformes à la norme ENplus ou DINplus. Le diamètre doit être de 6 mm et la longueur entre 20 et 30 mm.

Quelles sont les distances de sécurité minimales à respecter ?

Respectez les distances suivantes par rapport aux matériaux inflammables : arrière 100 mm, côtés 200 mm, dessus 800 mm, avant 1500 mm. Consultez la notice pour les distances d'entretien.

Comment allumer le poêle Hydro Pellet ?

Assurez-vous que le réservoir est plein et que l'alimentation électrique est branchée. Appuyez sur l'interrupteur de mise en marche (repère 10). La carte électronique gère l'allumage automatique via le système de chargement et le brasier.

Que faire si le poêle ne s'allume pas ?

Vérifiez l'alimentation électrique et le réservoir de granulés. Si l'écran affiche un code d'erreur, consultez la notice. Le thermostat à granulés à réarmement manuel (repère 1) peut nécessiter une réinitialisation après une surchauffe.

Comment nettoyer le poêle régulièrement ?

Videz le compartiment à cendres (repère 6) régulièrement. Nettoyez le brasier (repère 7) des résidus de combustion. Une fois par an, faites ramoner le conduit de fumées par un professionnel.

Quelle est la capacité du réservoir et l'autonomie ?

Le réservoir a une capacité de 45 kg de granulés. À puissance nominale, l'autonomie varie de 15 à 30 heures selon la puissance choisie.

Puis-je raccorder le poêle à un système de chauffage central ?

Oui, le modèle Hydro Pellet est un poêle hydraulique. Il se raccorde à une installation de chauffage central via les tuyaux d'admission et de retour (repères 4 et 6). La pression maximale de fonctionnement est de 2,5 bar.

Quels sont les voyants ou alertes de sécurité ?

L'appareil est équipé d'un thermostat à granulés à réarmement manuel, d'un micro-interrupteur de porte (repère 9) et d'un capteur de niveau de granulés (repère 2). En cas d'anomalie, la carte électronique arrête l'alimentation.

Comment réguler la température de l'eau ?

Utilisez le thermostat d'eau (repère 12) et la sonde associée pour régler la température souhaitée. La carte électronique ajuste la combustion pour maintenir la consigne.

Où trouver des pièces détachées ?

Adressez-vous à votre revendeur Palazzetti agréé. Les pièces courantes (porte, brasier, ventilateurs, carte électronique) sont disponibles. Utilisez toujours des pièces d'origine pour garantir la sécurité et la performance.

MODE D'EMPLOI Hydro Pellet Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.1 Principaux composants ..... 25
1.2 Dimensions 27
1.3 Caractéristiques techniques ..... 28
1.3.1 Distances de sécurité minimales 29
1.3.2 Distances minimales pour un entretien et une utilisation corrects ..... 30

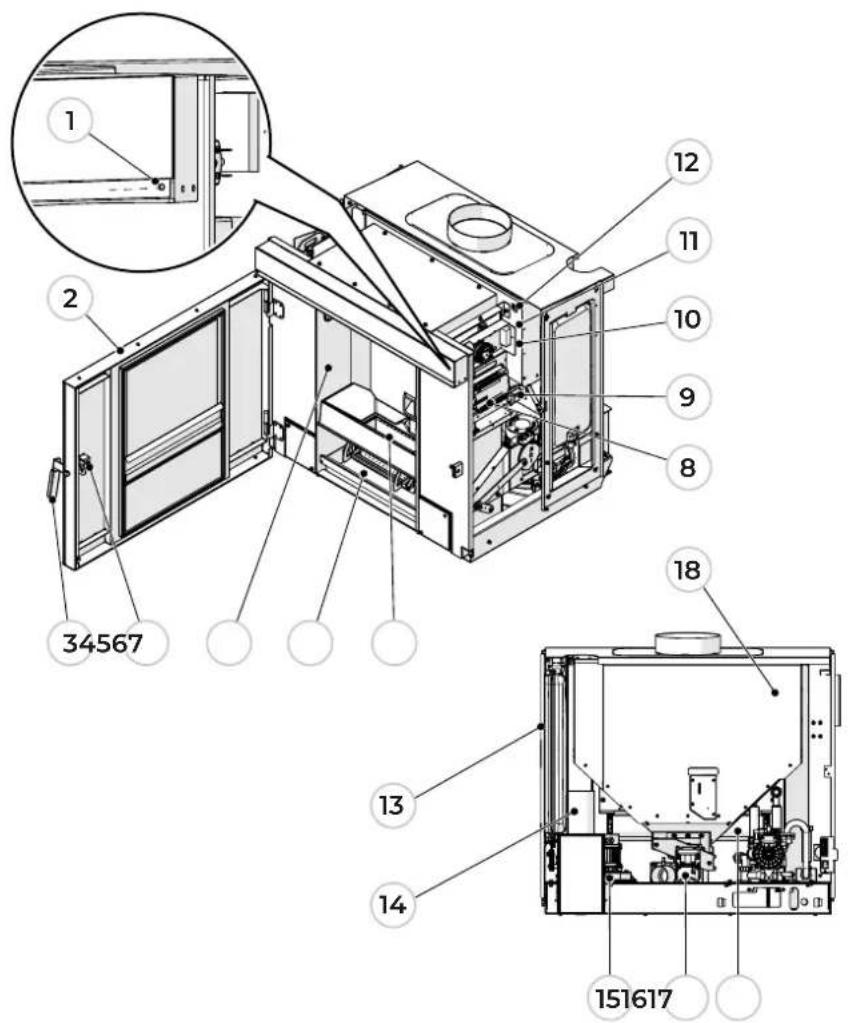

1.1 Principaux composants

1 Thermostat à granulés à réarmement manuel
2 Porte
3 Poignée d'ouverture
4 Crochet de fermeture
5 Chambre de combustion
6 Compartiment à cendres
7 Brasier
8 Carte électronique
9 Micro-interrupteur

10 Interrupteur de mise en marche
11 Prise d'alimentation électrique
12 Thermostat d'eau
13 Vase d'expansion
14 Tuyau de sortie des fumées
15 Ventilateur des fumées
16 Système de chargement
17 Ventilateur ambiant
18 Réservoir à granulés

1 Emplacement pour sonde du thermostat d'eau
2 Capteur de niveau de granulés
3 Circulateur
4 Tuyau d'admission de l'installation
5 Robinet de remplissage/évacuation
6 Tuyau de retour de l'installation
7 Connecteur RJII
8 Bornier
9 Manomètre
10 Purgeur

1.2 Dimensions

Figure 3

Au moment de l'installation, s'assurer que l'espace disponible permet de sortir l'appareil et que la porte peut être ouverte librement.

1.3 Caractéristiques techniques

Par. Description UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
P_nom	Puissance thermique nominale kW 15.2 20.4 23.8
P_S-hom	Puissance thermique nominale de la pièce	kW	1	1.4	1.6
P_Wnom	Puissance hydrique nominale	kW	14.2	19	22.2
P_part	Puissance thermique à charge partielle	kW		6.7
P_S-part	Puissance thermique de la pièce à charge partielle	kW		1.3
P_Wpart	Puissance hydrique à charge partielle	kW		5.4
_nom	Rendement de l'appareil à la puissance thermique nominale % 95		94
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%		95
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	91.7		90.8
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		134		133
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		100
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		299
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		57
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3		1
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		9
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	5		15
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/ m^3		14
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa		10
p_W	Pression maximale de fonctionnement de l'eau admise	bar		2.5
eI_ss	Consommation d'énergie électrique auxiliaire en standby	kW		0.003
eI_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.03
eI_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.01
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		330
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	109	122 131
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		76
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s 11	12.68	13.8
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		7.6
m_chim	Charge maximale de la cheminée que l'appareil peut supporter	kg		-
	CO_2	%	10.3	11.9	13
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		250
	Capacité du réservoir d'alimentation	kg		45
	Poêle adapté pour les pièces d'un volume minimal de	m^3		15
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm	110	130	140

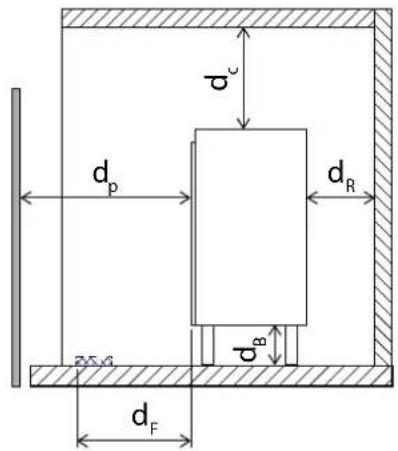

1.3.1 Distances de sécurité minimales

Par. Description UM		INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 100
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 800
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

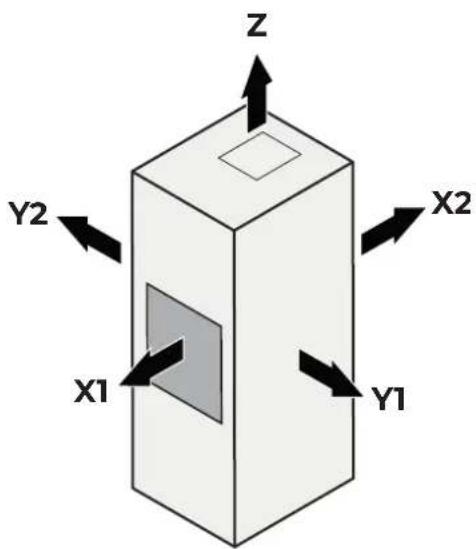

1.3.2 Distances minimales pour un entretien et une utilisation corrects

Par. Description UM		INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 100
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 1000
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 1000
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Figure 5
