1 PRODUKTANGABEN

1.1 Hauptkomponenten

1 Von Hand rückstellbarer Pellet-Thermostat
2 Tür
3 Türgriff
4 Schließhaken
5 Brennkammer
6 Aschelade
7 Brenntopf
8 Steuereinheit
9 Mikroschalter

10 Zündschalter
11 Stromanschluss
12 Wasser-Thermostat
13 Ausdehnungsgefäß
14 Rauchabzugsrohr
15 Rauchgasgebläse
16 Ladesystem
17 Raum-Gebläse
18 Pellettank

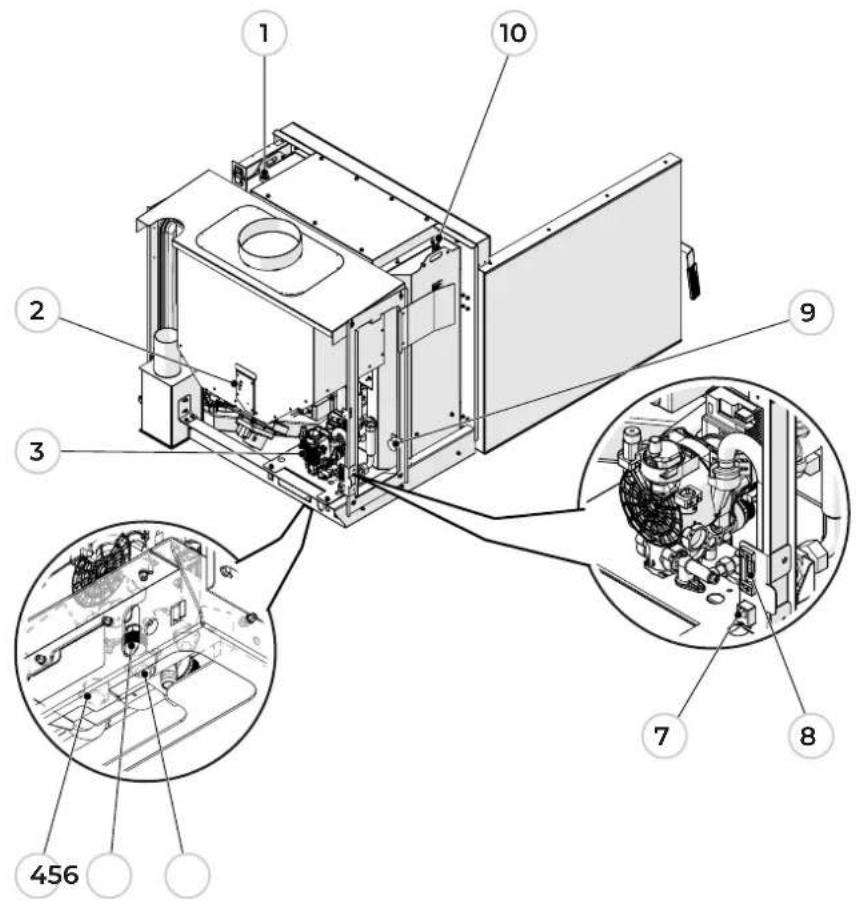

1 Tauchhülse für Wasserthermostatfühler
2 Pelletfüllstandsensor
3 Umwälzpumpe
4 Anlagenvorlaufleitung
5 Füll-/Entleerungsventil
6 Anlagenrücklaufleitung
7 RJII-Steckverbinder
8 Klemmleiste
9 Druckmesser
10 Ablassventil

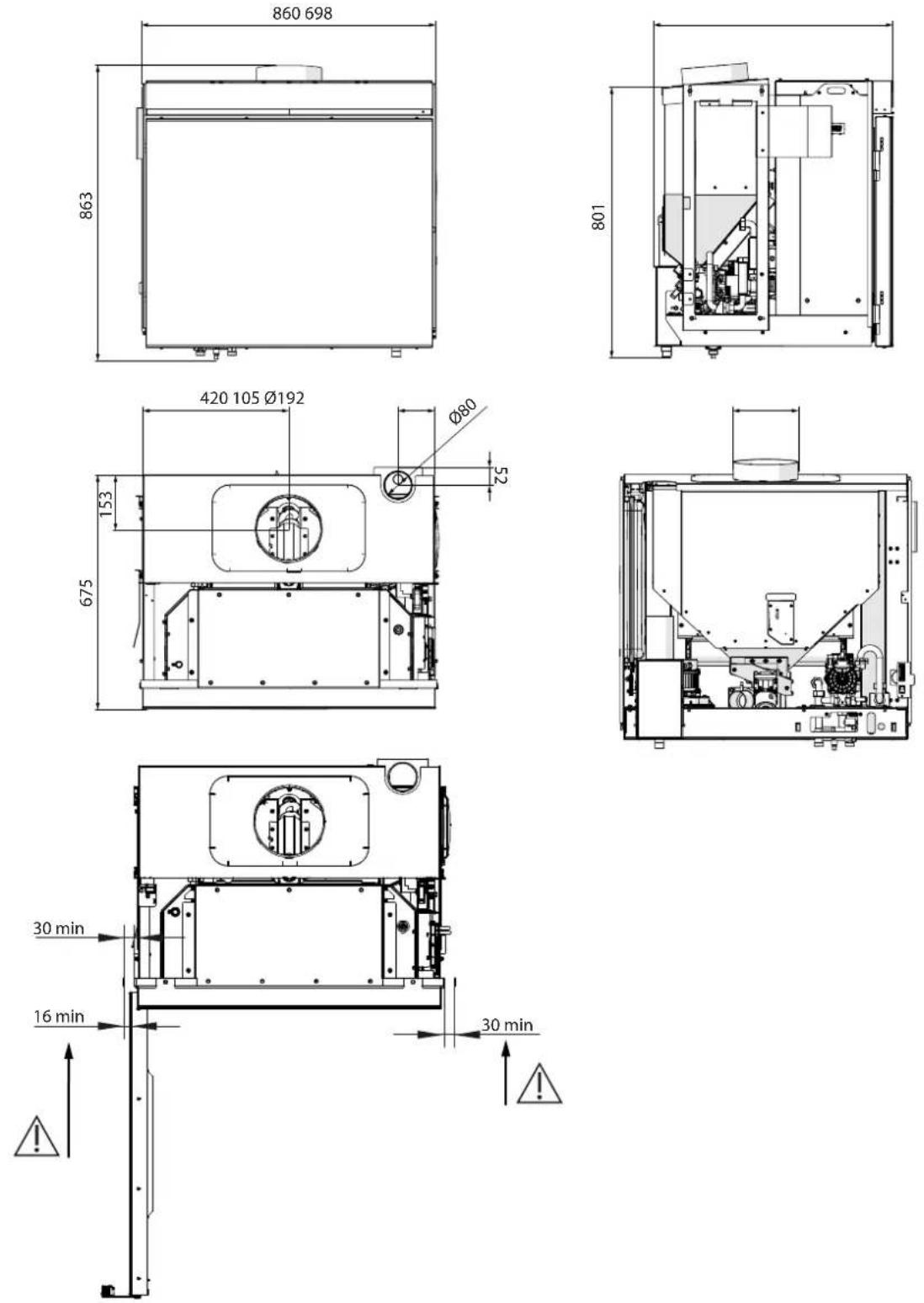

1.2 Abmessungen

Abbildung 3

Stellen Sie bei der Installation sicher, dass ausreichend Platz vorhanden ist, um das Gerät herauszuziehen, und dass die Tür sich ungehindert öffnet.

1.3 Technische Daten

Par. Beschreibung		M.Einh.	INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
P_nom	Nennwärmeleistung kW 15.2 20.4 23.8
P_S-hnom	Raumnennwärmeleistung	kW	1	1.4	1.6
P_wnom	Nennwasserleistung	kW	14.2	19	22.2
P_part	Teillast-Wärmeleistung	kW		6.7
P_SHpart	Teillast-Raumwärmeleistung	kW		1.3
P_wpart	Teillast-Nennwasserleistung	kW		5.4
_nom	Geräteeffizienz bei Nennwärmeleistung	%	95		94
_part	Geräteeffizienz bei Teillast-Wärmeleistung	%		95
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	91.7		90.8
EEI	Energieeffizienzindex, als ganze Zahl angegeben		134		133
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		100
CO_part (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		299
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		99
NO_xpart (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		57
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		1
OCG_part (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		9
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung mg/m	3	5		15
PM_part (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		14
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
p_part	Abgaszug bei Nennwärmeleistung	Pa		10
p_W	Max. zulässiger Wasser-Betriebsdruck	bar		2.5
el_SB	Standby-Hilfsleistungsaufnahme	kW		0.003
el_max	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.03
el_min	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.01
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
W_max	Maximale Stromaufnahme - ganzzahlige Angabe	W		330
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	109	122	131
T_spart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		76
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_lg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	11	12.68	13.8
_lg part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		7.6
m_chim	Kamin-Maximallast, die das Gerät unterstützen kann	kg		-
	CO_2	%	10.3	11.9	13
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg		250
	Fassungsvermögen Vorratsbehälter	kg		45
	Ofen für Räume mit einer Mindestgröße von	m3		15
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm	110	130	140

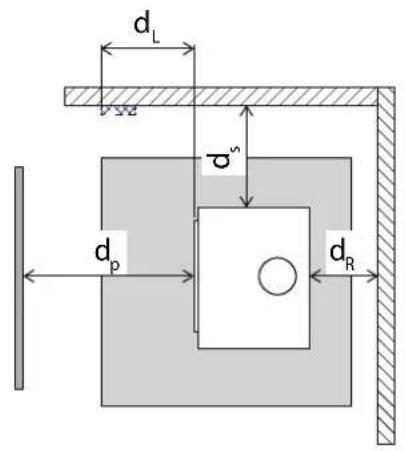

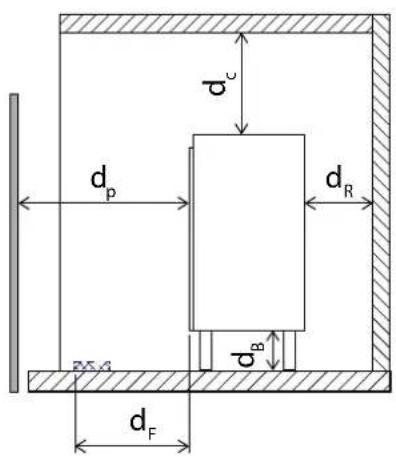

1.3.1 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
d_p	Mindestabstände von der Rückseite zum Brenngut mm 100
d_s	Mindestabstände von den Seiten zum Brenngut mm 200
d_c	Mindestabstände von oben zum Brenngut mm 800
d_p	Mindestabstände von der Vorderseite des Brennguts mm 800
d_r	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
d_t	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500

d_c d_p d_R 25.4 d_F

dL s ds dp dR

Abbildung 4

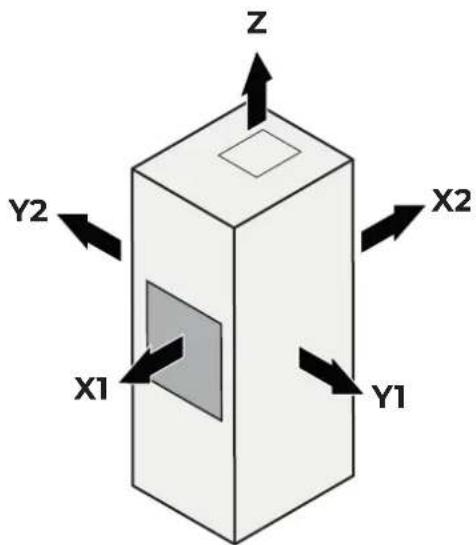

1.3.2 Mindestabstände für ordnungsgemäße Wartung und Handhabung

Par. Beschreibung		M.Einh.	INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm		100
Y1 Mindestabstände von den Seiten zum Brenngut		mm 1000
Y2	Mindestabstände von den Seiten zum Brenngut	mm		1000
Z	Mindestabstände von oben zum Brenngut	mm		750

Z Y2 X2 X1 Y1

Abbildung 5
