GEBRUIKSAANWIJZING Hydro Pellet Palazzetti

allereerst willen we u graag bedanken voor het vertrouwen dat u in ons stelt om ons product te kopen en u feliciteren met uw keuze.

Volg de instructies in deze handleiding zorgvuldig op zodat u uw product optimaal kunt gebruiken.

INDICE

1 CONOSCERE IL PRODOTTO 4

1.1 Belangrijkste onderdelen....53
1.2 Afmetingen....55
1.3 Technische specificaties 56
1.3.1 Minimale veiligheidsafstanden 57
1.3.2 Minimumafstanden voor een correct onderhoud en beheer . . . . . . . 58

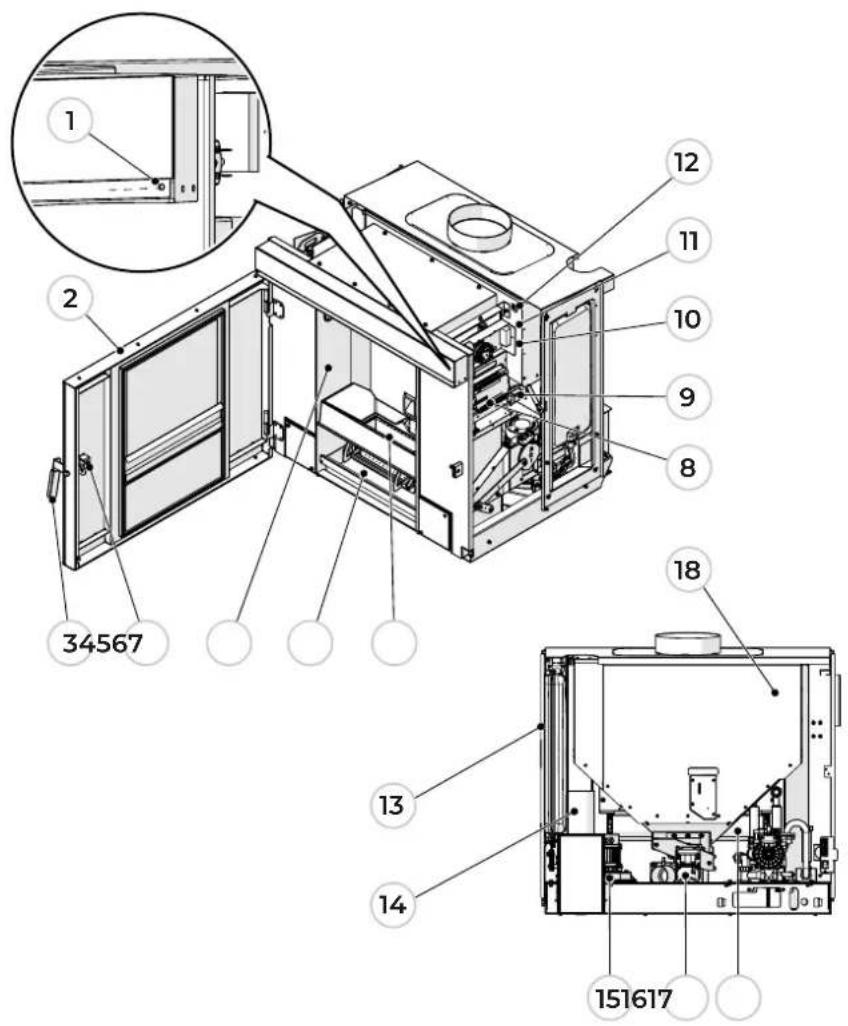

1.1 Belangrijkste onderdelen

1 Thermostaat pellet met handbediende blokkeringsopheffing
2 Deur
3 Openingshandgreep
4 Sluitingshaak
5 Verbrandingskamer
6 Asruimte
7 Vuurhaard
8 Printplaat
9 Microschakelaar

10 Ontstekingsschakelaar
11 Stroomaansluiting
12 Thermostaat water
13 Expansievat
14 Rookgasuitlaat
15 Rookgasventilator
16 Laadsysteem
17 Omgevingsventilator
18 Pelletreservoir

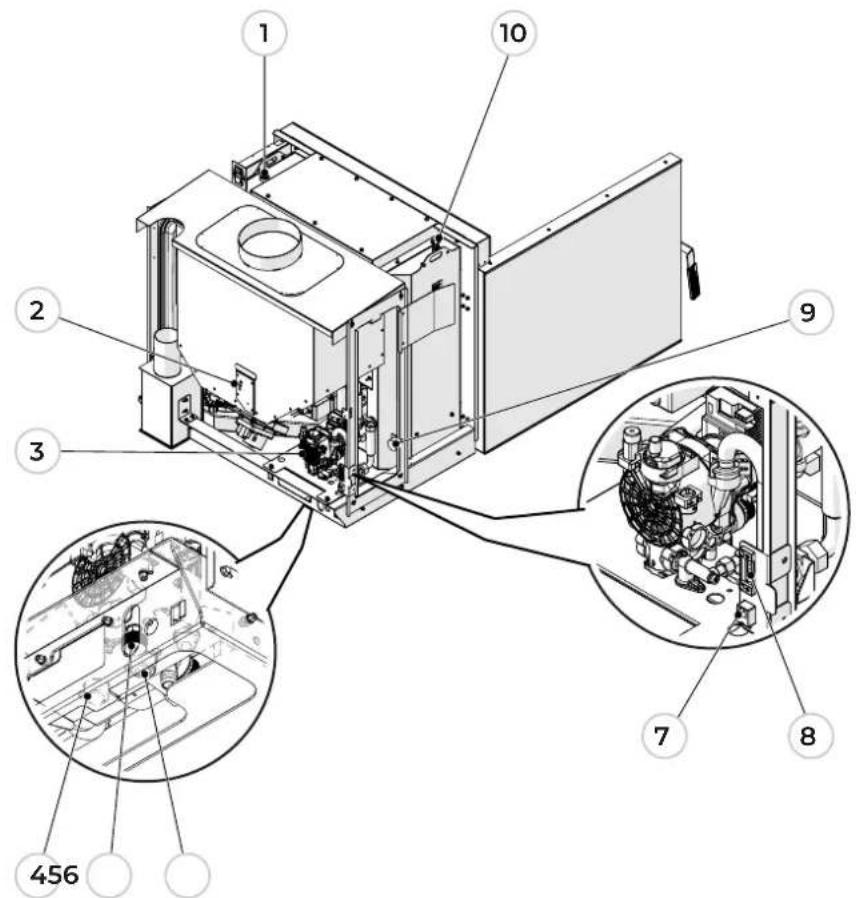

1 Putje voor waterthermostaatsensor
2 Sensor pelletreservoir
3 Circulatiepomp
4 Toevoerpijp systeem
5 Toevoer-/afvoerkraan
6 Afvoerpijp systeem
7 Aansluiting RJII
8 Aansluitblok
9 Manometer
10 Ontluchtingsklep

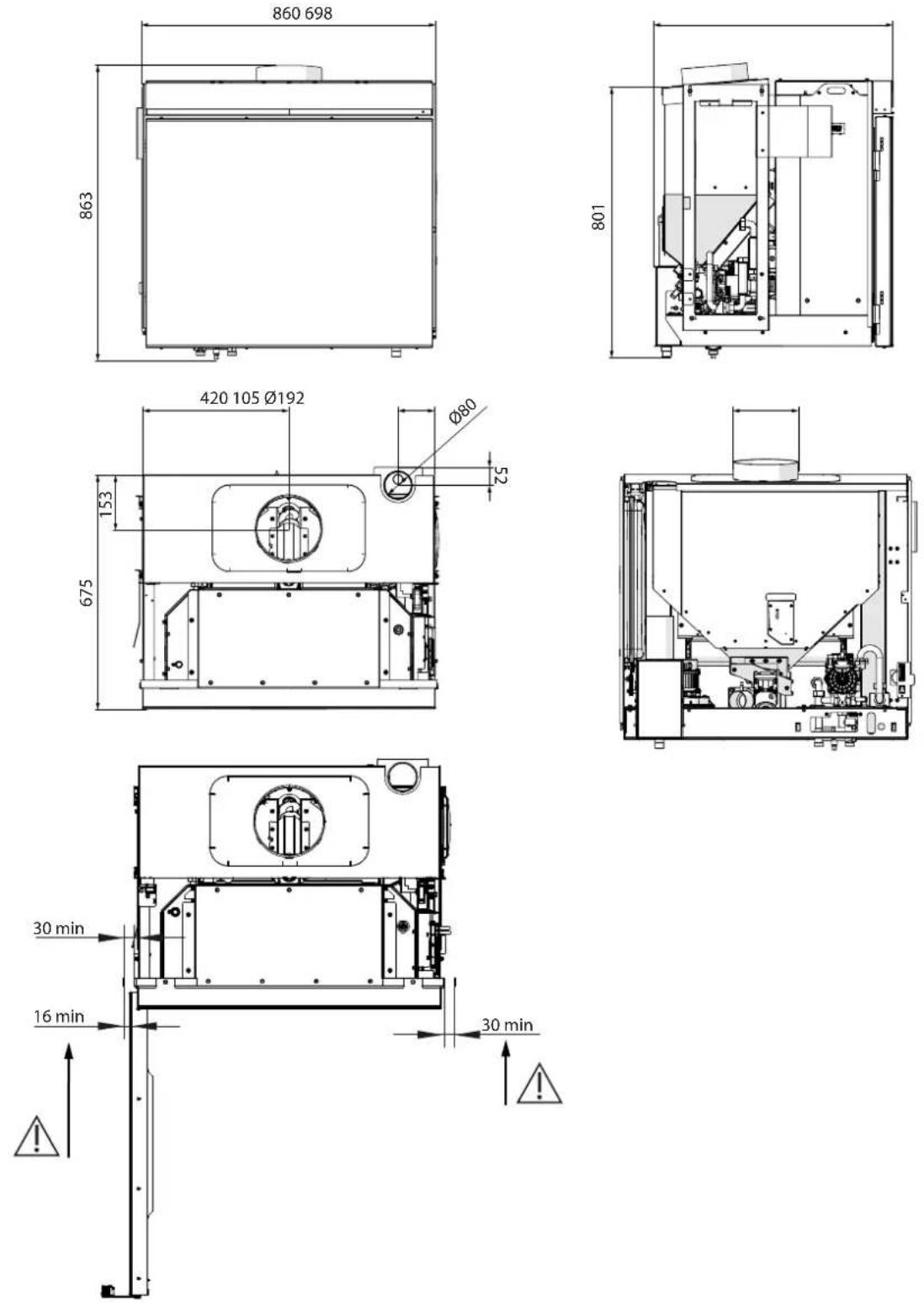

1.2 Afmetingen

Afbeelding 3

Zorg er bij de installatie voor dat er voldoende ruimte is om de machine eruit te trekken en dat de deur vrij kan worden geopend.

1.3 Technische specificaties

Par. Beschrijving UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
P_nom	Nominaal verwarmingsvermogen kW 15.2 20.4 23.8
P_S-hnom	Nominaal verwarmingsvermogen van de omgeving	kW	1	1.4	1.6
P_Wnom	Nominaal watervermogen	kW	14.2	19	22.2
P_part	Verwarmingsvermogen bij gedeeltelijke belasting	kW		6.7
P_S-hpart	Verwarmingsvermogen van de omgeving bij gedeeltelijke belasting	kW		1.3
P_Wpart	Watervermogen bij gedeeltelijke belasting	kW		5.4
_nom	Rendement van het apparaat bij nominaal verwarmingsvermogen	%	95		94
_part	Rendement van het apparaat bij nominaal verwarmingsvermogen bij gedeeltelijke belasting	%		95
_s	Rendement van de seizoensgebonden verwarming van het apparaat bij nominaal verwarmingsvermogen	%	91.7		90.8
EEI	Energie-efficiëntie-index, uitgedrukt als een geheel getal		134		133
CO_nom (13% O_2)	CO-uitstoot bij 13% zuurstof bij nominaal verwarmingsvermogen	mg/m3		100
CO_part (13% O_2)	CO-uitstoot bij 13% zuurstof bij gedeeltelijk verwarmingsvermogen	mg/m3		299
NO_xnom (13% O_2)	NOx-uitstoot bij 13% zuurstof bij nominaal verwarmingsvermogen	mg/m3		99
NO_xpart (13% O_2)	NOx-uitstoot bij 13% zuurstof bij gedeeltelijk verwarmingsvermogen	mg/m3		57
OCG_nom (13% O_2)	Koolwaterstoffen-uitstoot bij 13% zuurstof bij nominaal verwarming-svermogen	mg/m3		1
OCG_part (13% O_2)	Koolwaterstoffen-uitstoot bij 13% zuurstof bij gedeeltelijk verwarmin-gsvermogen	mg/m3		9
PM_nom (13% O_2)	Deeltjes-uitstoot bij 13% zuurstof bij nominaal verwarmingsvermogen	mg/m3	5		15
PM_part (13% O_2)	Deeltjes-uitstoot bij 13% zuurstof bij gedeeltelijk verwarmingsvermogen	mg/m3		14
p_nom	Rookgastrek bij nominaal verwarmingsvermogen	Pa		12
p_part	Rookgastrek bij gedeeltelijk verwarmingsvermogen	Pa		10
p_W	Maximaal toelaatbare bedrijfsdruk van het water	bar		2.5
el_ss	Hulpstroomverbruik in stand-by	kW		0.003
el_max	Hulpstroomverbruik in bij nominaal verwarmingsvermogen	kW		0.03
el_min	Hulpstroomverbruik in bij gedeeltelijk verwarmingsvermogen	kW		0.01
E	Voedingsspanning	V		230
f	Netfrequentie	Hz		50
W_max	Maximaal opgenomen elektrisch vermogen. geheel getal	W		330
T_snom	Uitlaattemperatuur afgevoerd rookgas bij nominaal verwarmingsver-mogen	°C	109	122 131
T_spart	Uitlaattemperatuur afgevoerd rookgas bij gedeeltelijk verwarming-svermogen	°C		76
T_class	Classificatie van de schoorsteen in overeenstemming met de referen-tiestandaard			400
_fg nom	Massastroom afgevoerd rookgas bij nominaal verwarmingsvermogen	g/s	11	12.68	13.8
_fg part	Massastroom afgevoerd rookgas bij gedeeltelijk verwarmingsvermogen	g/s		7.6
m_chim	Maximale belasting van een schoorsteen die het apparaat kan dragen	kg		-
	CO_2	%	10.3	11.9	13
	Maximaal toegestane trek schoorsteenkanaal	Pa		20
	Minimum toegestane trek schoorsteenkanaal	Pa		6
	Minimum trek voor schoorsteenafmetingen	Pa		0.0
	Gewicht	kg		250
	Voedingsreservoirinhoud	kg		45
	Kachel geschikt voor ruimten die niet kleiner zijn dan	m3		15
	Diameter rookgasuitlaat	mm		80
	Brandstof	-		Pellets
	Diameter externe luchtinlaat	mm	110	130	140

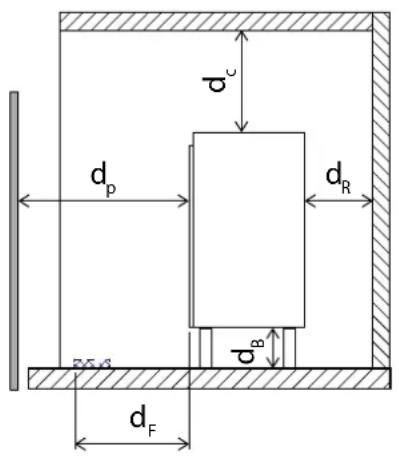

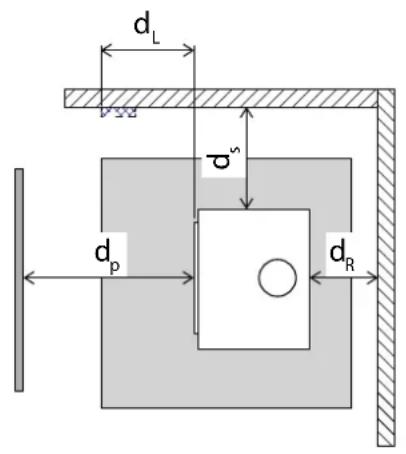

1.3.1 Minimale veiligheidsafstanden

Par. Beschrijving UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
d_R	Minimumafstand van de achterkant van brandbaar materiaal mm 100
d_s	Minimumafstand van de zijkanten van brandbaar materiaal mm 200
d_c	Minimumafstand van de bovenkant van brandbaar materiaal	mm		800
d_p	Minimumafstand van de voorkant van brandbaar materiaal	mm		800
d_F	Kleinere minimale omtrekafstanden tot brandbare materialen rond het product	mm		1500
d_L	Minimale omtrekafstanden vooraan tot brandbare materialen rond het product	mm		1500

d_c d_p d_R d_B d_F

d_L σ_s d_p d_R

Afbeelding 4

1.3.2 Minimumafstanden voor een correct onderhoud en beheer

Par. Beschrijving UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
X1	Minimumafstand van de voorkant van brandbaar materiaal mm 1000
X2	Minimumafstand van de achterkant van brandbaar materiaal mm 100
Y1	Minimumafstand van de zijkanten van brandbaar materiaal mm 1000
Y2	Minimumafstand van de zijkanten van brandbaar materiaal mm 1000
Z	Minimumafstand van de bovenkant van brandbaar materiaal	mm		750

Z Y2 X2 X1 Y1

Afbeelding 5

[Non-Text]

[Non-Text]

[Non-Text]

Palazzetti behoudt zich het recht voor om haar producten op elk gewenst moment en zonder voorafgaande kennisgeving te wijzigen met als doel deze te verbeteren zonder afbreuk te doen aan de essentiële kenmerken ervan.
