IAN 385269 - Tuš stolpec Livarno Lux - Brezplačna navodila za uporabo

Vrsta izdelka	Tuš kolona
Znamka	Livarno Lux
Model	IAN 385269
Mere (v × š)	Približno 97 × 34 cm
Tuš glava	Približno 22 cm
Ročna tuš glava	Približno 10 cm
Minimalni vodni tlak	2 bara
Fleksibilni priključek	G 1/2 (12)
Dolžina tuš cevi	Približno 150 cm
Dolžina priključne cevi	Približno 50 cm
Vrste curkov (ročna tuš glava)	Normalno, Normalno-mehko, Mehko, Normalno-masažno, Masažno
Uporaba	Za tlačno odporne sisteme tople vode (centralno ogrevanje, pretočni grelniki vode itd.)
Varnostna navodila	Pred montažo zaprite dovod vode; temperatura okolice >10°C; ne uporabljajte z nizkotlačnimi grelniki vode
Vzdrževanje	Čistite z vlažno krpo; izogibajte se abrazivnim sredstvom, topilom ali alkoholu
Garancija	3 leta od datuma nakupa
Servis za stranke	Tel.: [phone], E-pošta: [e-mail]

Pogosto zastavljena vprašanja - IAN 385269 Livarno Lux

Katere vrste curkov so na voljo na ročni tuš glavi?

Ročna tuš glava ponuja 5 vrst curkov: Normalno, Normalno-mehko, Mehko, Normalno-masažno in Masažno.

Kakšen minimalni vodni tlak je potreben?

Zahtevani minimalni vodni tlak je 2 bara.

Ali lahko to tuš kolono namestim na nizkotlačni grelnik vode?

Ne, ta izdelek ni primeren za nizkotlačne grelnike vode ali majhne bojlerje brez tlaka. Namenjen je za tlačno odporne sisteme tople vode.

Kako očistiti in vzdrževati tuš kolono?

Uporabite mehko, vlažno krpo. Izogibajte se abrazivnim sredstvom, topilom, alkoholu in trdim krtačam, ki bi lahko poškodovali površino.

Kako zamenjati obrabljena tesnila?

Tesnila so potrošni deli. Za zamenjavo najprej zaprite dovod vode, razstavite priključke, odstranite obrabljena tesnila in namestite nova priložena ali kompatibilna nadomestna tesnila.

Ali lahko nastavim kot fiksne tuš glave?

Da, nagibni kot fiksne tuš glave je mogoče individualno nastaviti s pomočjo krogličnega zgloba.

Kako preklopiti med fiksno tuš glavo in ročno tuš glavo?

Uporabite preklopnik na palici: obrnite ga za preklop med fiksno tuš glavo in ročno tuš glavo.

Kako dolga je garancija?

Izdelek ima 3-letno garancijo od datuma nakupa. Shranite račun kot dokazilo.

Kako razstaviti tuš kolono?

Zaprite dovod vode, nato postopajte v obratnem vrstnem redu namestitve: odvijte cevi, odstranite palico iz stenskih nosilcev in razstavite pritrditve.

Kaj storiti v primeru puščanja vode?

Najprej preverite tesnost vseh priključkov in tesnil. Če puščanje ne preneha, se obrnite na strokovnjaka za pregled ali zamenjavo delov.

NAVODILA ZA UPORABO IAN 385269 Livarno Lux

Navodila za montažo, uporabo in varnostna navodila

DE AT CH

Pred branjem obe strani slikami odprte navzven in se natoseznanite z vsemi funkcijami naprave.

Pitnostvodovodni vody

Varnostni napotki Stran 75

Montaza Stran 75

Uporaba Stran 76

Pitnost vodovodne vode Stran 77

Servis Stran 77

Legenda uporabljenih piktogramov
i	Preberite navodila za montažo in uporabo!		Smrtna nevarnost in nevarnost nesreć za malčke in otroke!
!	Upoštevajte opozorila in varnostne napotke!		Oporozilno pred elektrichnim udarom! Smrtna nevarnost!

Nadglavni komplet za prho sistemom proti kaplijanju

Uvod

Iskrene cestitke ob nakupu novega izdelka Odlocili ste se za kakovosten izdelek.

Navodilo za montažo in uporabo je se

stavni del tega izdelka. Prosimo, da pred namesti-vijo v celoti preberete to navodilo za montazo/ uporabo in upoševate napotke. To navodilo vsebuje pomembne informaciye za montazo, nastavitev in nego. Zaradi tega navodilo za montazo/uporabo dobro shranite in ga izročite tudi morebitnemu naslednjemu lastniku izdelka.

Predvidenauporaba

Izdelek je namenjen izkljucno za uravnavanje dotoka vode. Ta izdelek je primeren za vse flacono trdne vodovodne sisteme kot so centralno ogrevanje, pretochni bojlerji, flacono bojlerji itn. Izdelek ni primeren za nizkotlacone bojlerje ali brezflacne male zbiralnike, kot so npr. kopalniiske peci na les ali premog, oljne ali plinske peice za kopalnico ter odprti elektricni zbiralniki. V primeru dvoma se obrnite na instalaterja ali strokovnjaka. Kakrsna koli drugacna uporaba od zgoraj opisane ali spreminjanie izdelka ni dovoljena in privede do poskodb. Vsakrsna drugacna uporaba naprave velja za nepredvideno in pomeni bistveno nevarnost nezgod ali materialne skode. Izdelek je predviden izkljucno za zasebno uporabo.

Opisdelov

1 Konzola prhe
2 Prekrivna matica
3 Tesnilo (nadglavna prha)
4 Krogelni zglob
5 Nadglavna prha
6 Ročna prha
7 Tesnilo gibke cevi
8 Gibka cevprhe
9 Preklopnik
10 Prikljucna gibka cev
[1] Orodje
12 Tesnilo (preklopnik)
13 Medeninasti navoj
14 Vezni del
[15] Stensko držalo sPokrivno Rozetov
16 Pritrdilni vijak
[17] Montažna plošča
[18] Zidni vložek
[19] Držalo za ročno prho

- Tehnični podatki

Dolžina prikljucne gibke cevi:

pribl. 50cm

Prikljucek

gibke cevi: 12 (G12)

Obseg dobave

Napoteck: Takoj po razpakiranju preverite obseg dobave, ali so izdelek in vsi deli prisotni in brezhinem stanju. Nikakor ne uporabljaite izdelka, ce obseg dobave ni popoln.

1 nadglavna prha
1 ročna prha
1 konzola prhe
1 gibka cev prhe (pribl. 150 cm)
1 prikljucna gibka cev (pribl. 50 cm)
2 stenski drzali, vklj. z 2Pokrivnama Rozetama
1 drzalo za rochno prho
4 pritrdilni vijaki
4 zidni vložki (pribl. 0 6 mm)
2 montažni plošči
4 tesnila za gibke cevi
1 tesnilo (preklopnik)
2 tesnili (nadglavna prha)
1 orodje
1 preklopnik
1 navodilo za montažo in uporabo

Varnostni napotki

OPOZORILO! SMRTNA NEVARNOST IN NEVARNOST NESREC ZA MALČKE IN OT-

ROKE! Otrok z embalaznim materialom nikoli ne puscaje brez nadzora. Obstaja nevarnost zadusitve. Izdelek hranite zunaj dosega otrok. Ta izdelek ni igrača.
Izdelek lahko uporabljajo otroci od 8. leta naprej ter osebe z zmanjsanimi fizicnimi, cutilnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in/ali znanja, ce so pod nadzorom ali ce so bili poučeni o varni uporabi izdelka in razumejo nevarosti, do katerih lahko pride med uporabo. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo brez nadzora izvajati ciscenja in vzdřevanja.

PREVIDNOST PRED ELEKTRIC

NIM UDAROM! Pred vrtanjem se

pravilno namesceni. Pri nepravilni montazi obstaja nevarnost telesnih poskodb. Upostevaje, da so vsa tesnila potrošni material in jih je treba obcasno zamenjati. Poškodovani deli lahko negativno vplivajo na varnost in delovanje.

Montažo prepustite izklučno strokovnemu osebju.

PREVIDNO! NEVARNOST OPARIN! Pri

nastavitvi vode pazite na to, da temperatura vode ni nastavljena prevroce.

PREVIDNO! ŠKODA ZARADI VODE!

Pred montažo zaprite glavni dovod vode.
Poskrbite, da so vsa tesnila pravilno namescena.
Izdelek niprimeren za uporabo z nizkotlačnimi in odprtimi (breztlačnimi) elektrčnimi grelniki vode.
Napačno namesceni kompleti za prho lahko povzroćijo škodo zaradi vode!
Zaradi prepuscanja ali preboja vode lahko na stanejo velike materialne poskodbe na zgradbi ali pohistvu. Zato natancno preverite vse spoje glede tesjenanja.
Pred vgradnjo se seznanite z vsemi instalacijami na tem mesti, na primer s prikljucki za vodo in pripravljenimi napravami za zapiranje.
Tudi pri skrbni proizvodnji lahko nastanejo ostri robovi. Pri montaži ravnajte previdno.
Pred montažo na steno se pozanimajte o primernem materialu za montažo na steno. Za montažo na steno smo prilozili montažni material, ki jeprimeren za obicajne, trdne zidove.
Izdelek uporabljaite samo v prostorih s temperato nad 0^. V primeru nevarosti zmrzali prekinite dovod vode in izpraznite izdelek.

Montaža

Pred montažo seseznanite z izdelkom. V t a namen natančno preberite spodnje navodilo za montažo in varnostne napotke. V primeru napacne montaže je jamstvo izključeno, še posebej to velja za posledicno skodo.

PREVIDNO! Pred namestitvijo zaprite glavni dovod vode. Drugace vam grozi nevarnost te-lesnih poskodb in/ali materialne skode.

Napotec: Potrebujete elektrichi n vrtalni stroj.

NEVARNOSTUDARA ELEK

LESNIH POSKODB! Preberite na-vodila za uporabo vrtalnega stroja.

Napotec: Pred montažo z izdelka odstranite ves embalžni material.

Najprej potisnite stensko drzalo 15, nato pa drzalo za rocno prho 19 in drugo stensko drzalo 15 od spodaj na konzolo prhe 1 (gleje slike od A do C).
Odvijte gezni del14 z medeninastim navojem 13 s preklopnika 9 (gleje silko D).
Pritrdite medeninasti navoj [13] z veznim delom [14] spodaj na konzoli za prho [1], tak do ga s pomocjo orodja [11] zavrtite v nasprotni smeri urnega kazalca (gleije silko E).

Pozor: levinavoj!

Zavrtite preklopnik 9 v smeri urnega kazalca na medeninasti navoj [13], pri tem pa pazite na pravilno prileganje tesnila [12] (gleje silko F).
Poravnajte razdalje med obema stenskima drzaloma 15 desno in levo od drzala za rochno prho 19 na konzoli za prho 1 in privije vijake s kriznim izvijačem (ni priložen) na konzolo za prho 1, da pritrdite stenski drzali 15 (glejte sliki G in H).
Oznacite izvrtine s pomocjo lukenj v montažnih plošcah [17] predvidenih za pritrdilne vijake [16] (pribl. 0 6 mm).

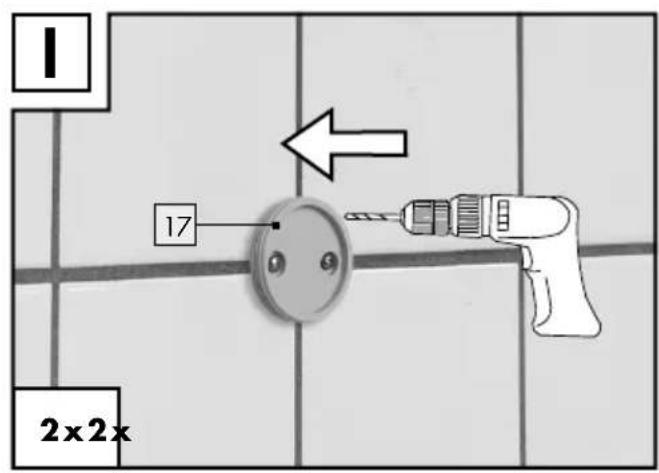

Zdaj izvirtaje luknje za pritrdila in vstavite zidne vložke 18 v izvirtane luknje (gleje sliko I).
Pritrdite montažni plošć[17] s pritrdilnimi vijaki [16].

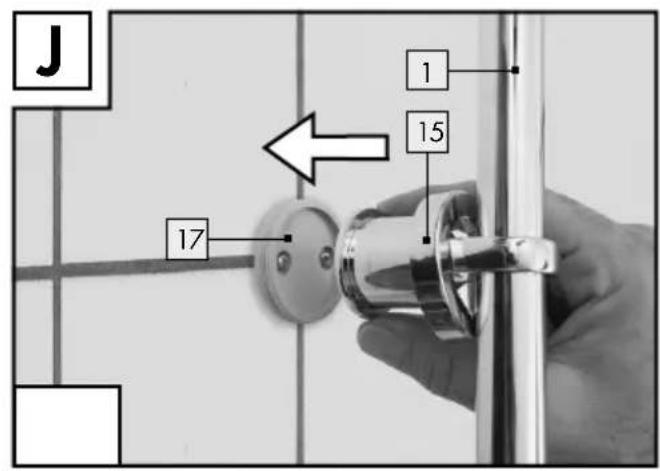

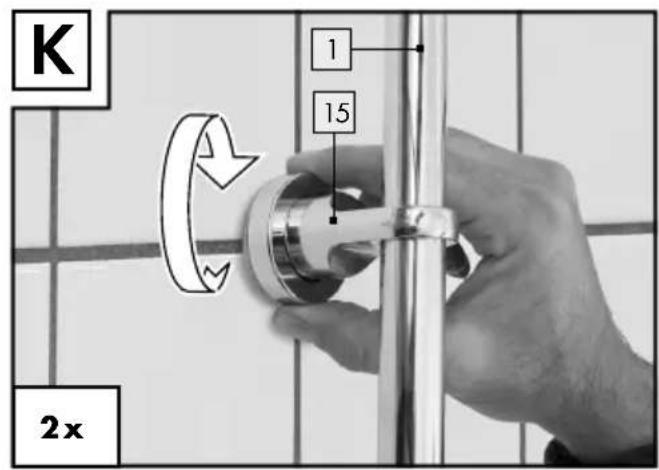

Premaknite konzolo za prho 1 z namescenima stenskima drzaloma 15 na visino montažnih plosc 17. VstavitePokrivni Rozeti na stenski drzali 15 na montažnih plošcah 17 in privijtePokrivni Rozeti v smeri urnega kazalca (gleje sliki J in K). Preklopnik 9 mora biti pri tem obrjen navzdol.

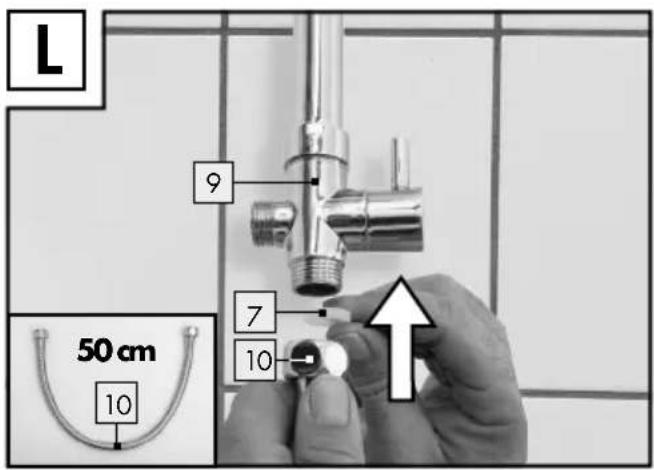

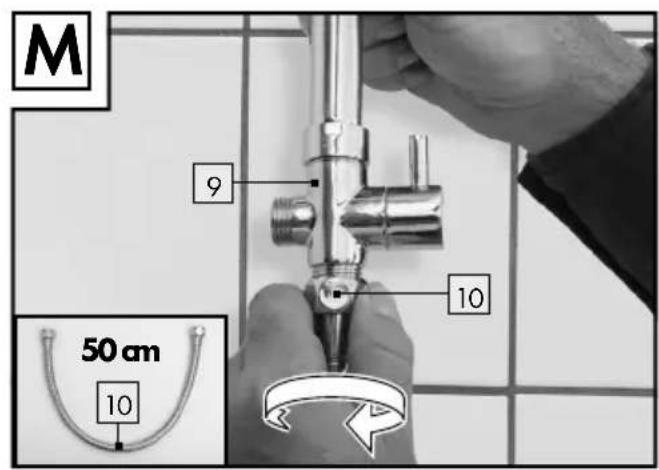

□ Nastite tesignilo gibke cevi 7 na navoj priključne gibke cevi 10 in pritrdite priključno

gibko cev10 z vrtenjem v smeri urnega kazalca na spodnji navoj preklopnika 9 (gleje sliki L in M).

• Nastestite tesnilo gibke cevi [7] v drugi konec priključne gibke cevi [10] in jo nato ročno privijte na priključek za vodo.

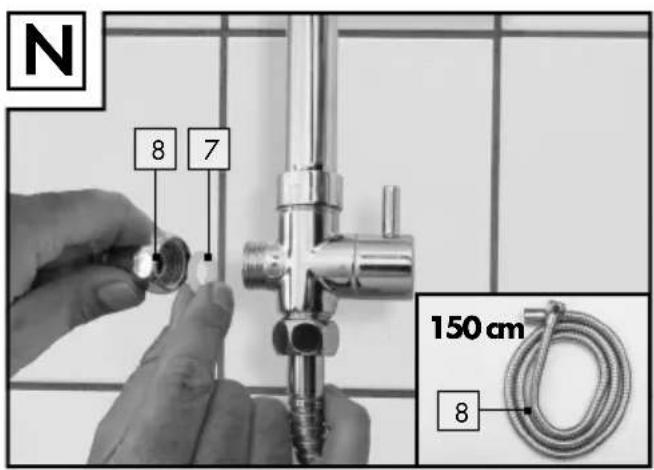

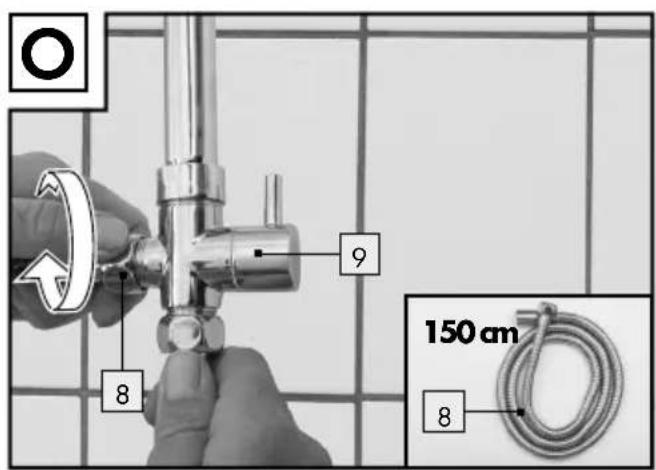

  Vstavite tesnilo gibke cevi 7 vmatico gibke cevi prhe 8 in jo pritrdite z vrtenjem v smeri urnega kazalca na stranski navoj preklopnika 9 (gleje sliki N in O).

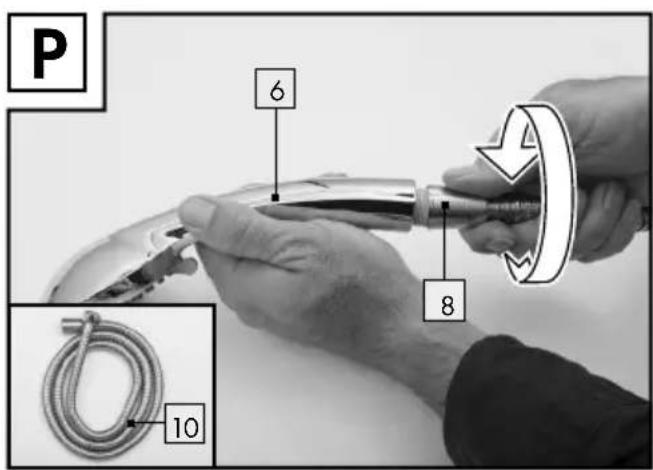

• Nastestite tesnilo gibke cevi 7 na drugi konec gibke cevi prhe 8. Nato z roko privijte roćno
• prho 6 v smeri urnega kazalca na gibko cev prhe 8 (glejte sliko P).

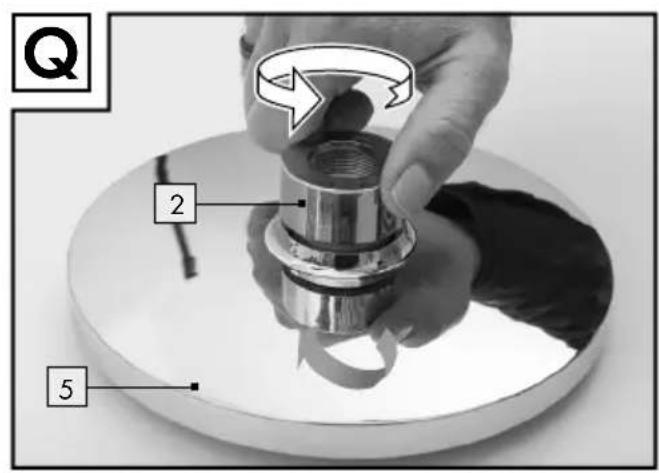

  Zdaj odstranite prekrivno matico 2 nadglavne prhe 5, takaojo zavritev nasprotni smeri urnega kazalca (glejte silko Q).
  Vstavitetesnilo 3 vnavoj krogelnegazgloba 4.

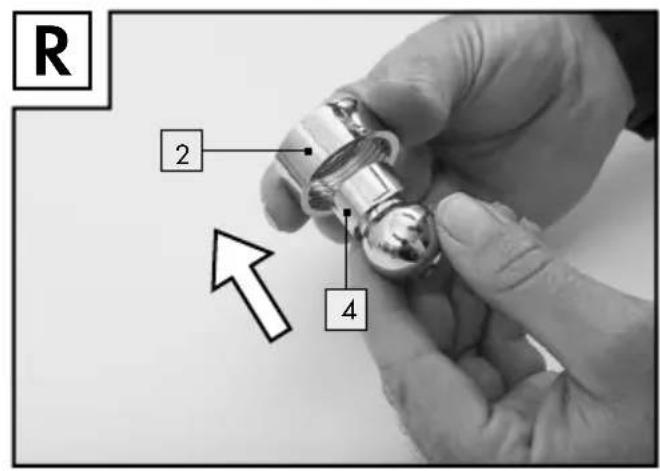

  Vstavite krogelni zglob 4 od spodaj v prekrivno matico 2 (glejte sliko R).

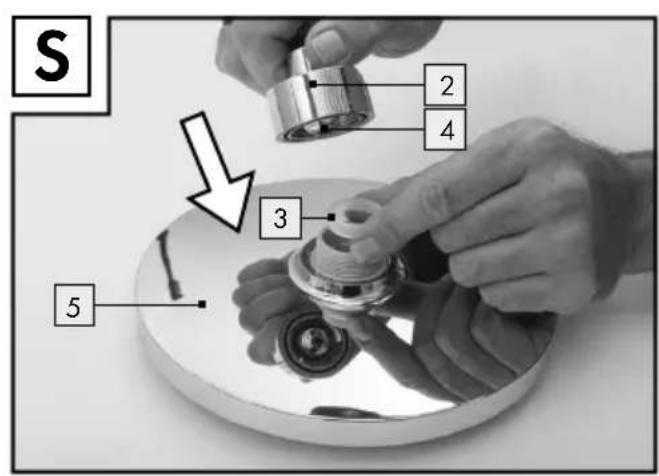

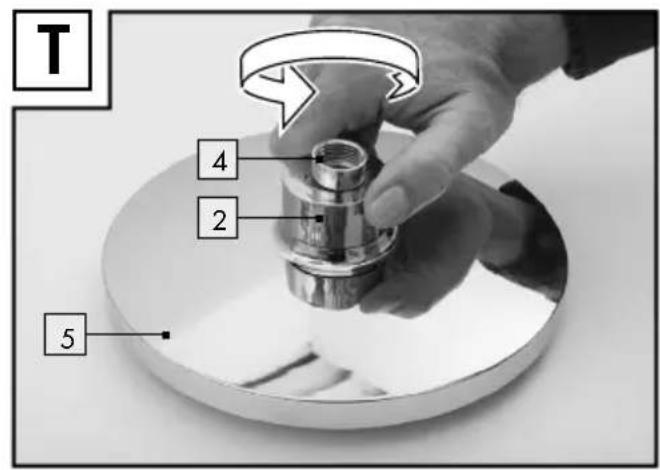

  Vstavite tesnilo 3 v nadglavno prho 5 in privijte krogelni zglob 4 skupaj s prekrivno matico 2 v smeri urnega kazalca na nadglavno prho 5 (gleje sliki S in T).

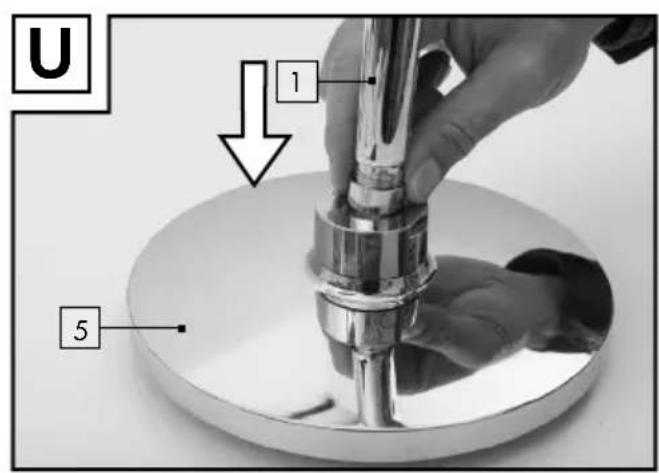

  Pritrdite nadglavno prho 5 z vrtenjem v smeri urnega kazalca na konzolo za prho 1 (gleje sliko U).

- Uporaba

S preklopnikom 9 lahko izbirate med nadglavno prho 5 in rocno prho 6.
Kot nagiba nadglavne prhe 5 je individuo nastavljiv.
Izbirate lahko med 5 vrstami curka rocne prhe6

• obicajni
• obicajni blagi
• blagi
• obicajni-masaza
  -masaza

- Cišćenje in nega

Za ciscenje nikakor ne uporabljaite bencina, topil ali agresivnih cistil oz. trdih krtac za ciscenje. Tako bi lahko poskodovali povrsino izdelka.

Pazite, da v gibke cevi ne pridejo jegka ali korozivna sredstva, npr. cistilna sredstva ali gospodinjska cistila. To lahko priveede do skode zaradi vode.
Barvnih povrsin v nobenem primeru cistiti z abrazivnimi, jeddimi ali alkoholnimi sredstvi.
Izdelek cistite z vlaznno, mehko krpo ali z usnjem.

Pri neupostevanju navodil zaNgu bo zelo verjetno prislo do poskodb na povrsini.

V tem primeru ne morete uveljavljati pravic iz naslova garancije.

Vzdrževanje

V rednih intervalih je treba pregledovati vse prikljuce in spoje glede tesnjenja ali vidnih poskodb.
V primeru netesjenja ali vidnih poskodb na kompletu za prho ali gibkih ceveh mora te takoj preveriti strokovnjak ali jih zamenjati.

- Demontaža

Pred demontazo izdelka prekinite dovod vode.
Pazite na iztekanje preostale vode.
Demontazo izvedite v obratnem vrstnem redu montaze.

Odstranjevanie

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbiraliscih odpadkov.

O moznostih odstranjevanja odsluzenega izdelka se lahko pozanimate pri svoji obcinski ali mestni upravi.

- Informaciè

Pitnostvodovodne vode

Pri lokalnih organih se pozanimajte o pitnosti vode v svojem mestu/občini.

Na splošno veljajo za pitnost vodovodne vode naslednja priporocila:

Vodo iz vodovodne napeljave pustite teci kratek cas, ce je v napeljavi mirovala dlje kot stiri ure. Postane vode ne uporabljaite za pripravo jedi in napitkov, se posebej pa ne za prehrano dojenckov. V nasprotnem primeru se lahko pojavijo zdravstvene tezave. Svezo vodo lahko prepoznate tako, da iz vodovodne napeljave tece obcutno bolj hladna kot postana voda.
Cte ste allergici na nikelj, stagnacijske vode iz kromirane napeljave ne uporabljaite za prehrano in/ali nego telesa. Taksna voda imahko visoko vsebnost niklja in lahko povzroci allergiico reakcijo.
Pitne vode iz svincene napeljave ne uporabljaje za pripravo hrane za dojencke inali za pripravo hrane med nosecnostjo. Svinec se izloca v pitno vodo in je pri dojenckih in malckih se posebej skodljiv za zdravje.

Servis

Sluzba za pomoč strankam

(stroski klica so skladni s tarifami fiks nega omrežja vasega telefonskega ponudnika)

Tel.: [phone] (iz tujine)

E-naslov: [e-mail]

IAN 385269_2107

Prosimo, da za vsa vprašanja pripravite blagajniški račun in številko izdelka (IAN 385269_2107) kot dokazilo o nakupu.

1. S tem garancijskim listom Conmetall Meister GmbH, Oberkamper Str. 39, 42349 Wuppertal, NEMCIJA jamcimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bombo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjklivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemliu Republik Slovenije.
3. Garancijski rok za proizvod je 3 leta od datum a izrocitve blaga. Datum izrocitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblascenemu servisu oziroma se informirati o nadaljinih postopkih na zgoraj navedeni telefonski stevilki. Svetujemo vam, da pred tem natancno prebere tavodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblasceni servis ali oseba, kupec ne more uveljavliati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelkamorajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalceve oziroma prodajalcevesfere. Kupec ne more uveljavljati zahevkov izte garancije, ce se ni drzal prilozhenih navodil za sestavo in uporabo izdelka ali ce je izdelek kakorkoli spremenjen ali nepravlino vzdrževan.
8. Jamcimo servis in rezervne dele se 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh locenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izkliguje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda
