| Znamka | Zipper |
| Model | ZICOM50E |
| Vrsta izdelka | Kompresor |
| Napajanje | 230 V / 50 Hz |
| Prostornina rezervoarja | 50 L |
| Maksimalni tlak | 8 bar |
| Delovna temperatura | +10 °C do +40 °C |
| Temperatura skladiščenja | -25 °C do +55 °C |
| Maks. relativna vlažnost | 70 % |
| Glavne funkcije | Proizvodnja stisnjenega zraka, polnjenje pnevmatik, uporaba s pnevmatskim orodjem (pnevmatske pištole, spenjalniki, orbitalni brusilniki) |
| Varnost | Varnostni ventil, stikalo VKLOP/IZKLOP |
| Vzdrževanje | Odzračevanje kondenzne vode po vsaki uporabi, čiščenje/zamenjava zračnega filtra vsakih 20-30 ur, menjava olja vsakih 250 ur |
| Nadomestni deli | Priporočljivi originalni deli |
| Garancija | 2 leti (zakonska) |
| Skladnost | CE |
| Uporaba | Nekomercialna uporaba, v suhih prostorih |
Pogosto zastavljena vprašanja - ZICOM50E Zipper
Vprašanja uporabnikov o ZICOM50E Zipper
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kompresor v formatu PDF brezplačno! Poiščite svoja navodila ZICOM50E - Zipper in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ZICOM50E znamke Zipper.
NAVODILA ZA UPORABO ZICOM50E Zipper
61.1.1 Tehnične omejitve 88
61.1.2 Prepovedana uporaba/nevarna napačna uporaba....88
61.2 Zahteve za uporabnika....88
61.3 Varnostne naprave 88
61.4 Varnostni napotki....88
61.5 Varnost električne opreme 89
61.6 Posebni varnostni napotki za ta stroj....89
61.7 Varnostni napotki....90
63.1 Pripravlialna dela 90
63.1.1 Preverjanje obsega dobave....90
63.12 Zahteve za mesto postavitve....90
63.2 Sestava....91
63.3 Električna priključitev....91
64.3.2 Nastavitev izhodnega tlaka 92
64.33 Odčitavanje tlaka v tlačni posodi....92
64.3.4 Vzpostavitev priključka za stisnjen zrak....92
65 ČIŠČENJE, VZDRŽEVANJE, SKLADIŠČENJE, ODSTRANJEVANJE MED ODPADKE 93
65.1 Čiščenje 93
65.2 Vzdrževanje 93
65.21 Načrt vzdrževanja....93
652.2 Očistite/zamenjajte zračni filter 93
65.23 Izpuščanje kondenzata....93
6524 Menjava olja....94
65.3 Skladiščenje....94
65.4 Odstranjevanje 94
66 ODPRAVLJANJE NAPAK 94
67 UVODNA RIJEČ (HR) 95
68 SIGURNOST 96
68.1 Predviđena uporaba....96
68.1.1 Tehnička ograničenja 96
68.12 Zabranjena uporaba/opasna zlouporaba....96
68.2 Zahtjevi za korisnike 96
68.3 Sigurnosni uređaji....96
68.4 Sigurnosne upute....96
68.5 Električna sigurnost....97
68.6 Posebne sigurnosne upute za ovaj stroj....97
68.7 Upozorenja na opasnost....98
PREBERITE NAVODILA ZA OBRATOVANJE! Skrbno preberite navodila za uporabo in navodila za vzdrževanje za vaš stroj in se dobro seznanite z upravljalnimi elementi stroja, da boste lahko pravilno upravljali stroj in preprečili nevarnosti za ljudi in stroj.
HR PROCITAJTE KORISNICKI PRIRUCNIK! Pročitajte pažljivo upute za rad i održavanje te se dobro upoznajte s upravljačkim elementima kako biste mogli koristiti stroj pravilno i izbjegli ozljede i oštećenje stroja.
SL OPOZORILO! Upoštevajte varnostne simbole! Neupoštevanje predpisov in napotkov za uporabo stroja lahko privede do težkih telesnih poškodb in celo smrti.
HR UPOZORENJE! Obratite pozornost na sigurnosne simbole! Nepoštivanje propisa i uputa za korištenje stroja može rezultirati ozbiljnim ozljedama i smrću.

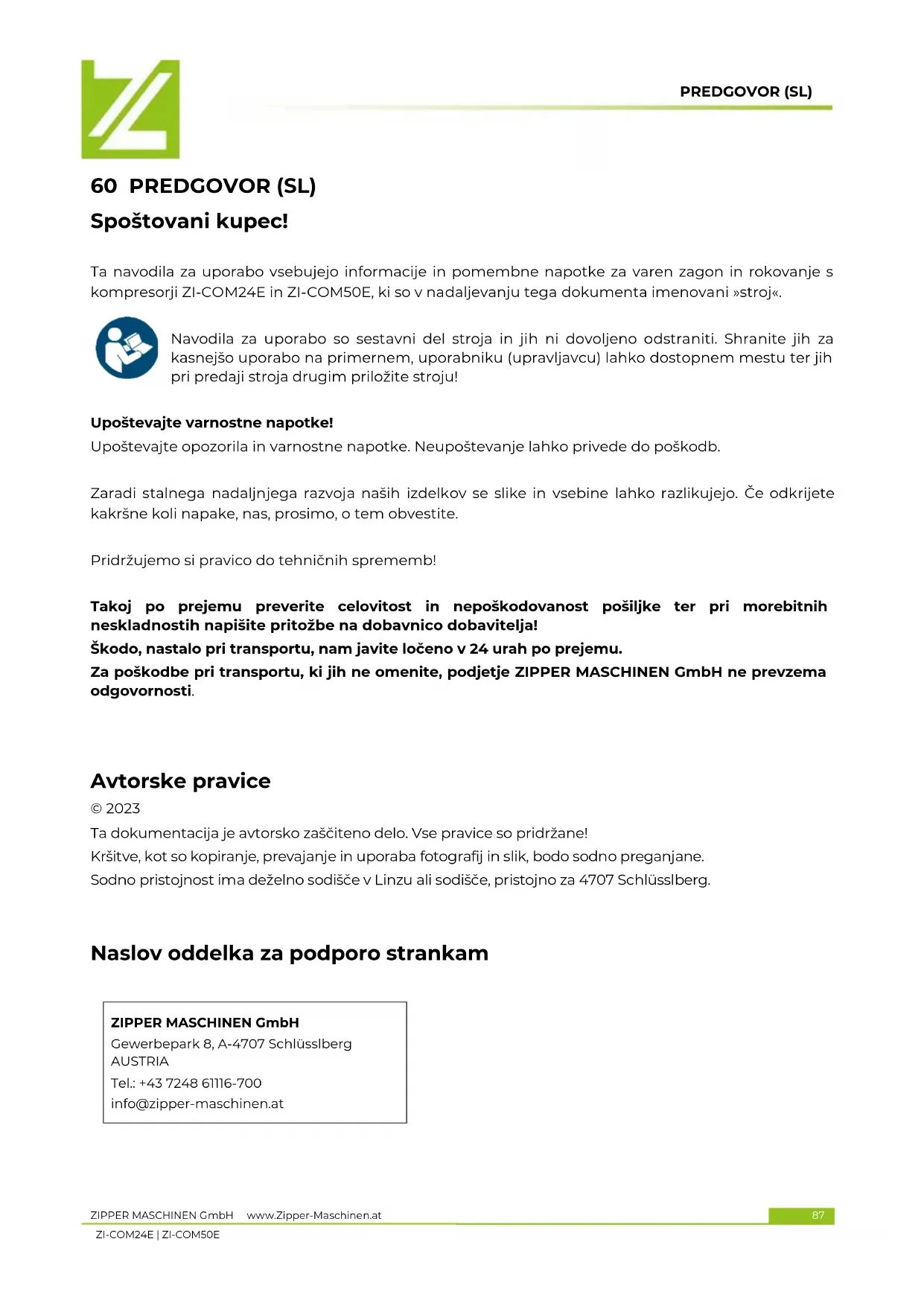

Ta navodila za uporabo vsebujejo informacije in pomembne napotke za varen zagon in rokovanje s kompresorji ZI-COM24E in ZI-COM50E, ki so v nadaljevanju tega dokumenta imenovani »stroj«.
Navodila za uporabo so sestavni del stroja in jih ni dovoljeno odstraniti. Shranite jih za kasnejšo uporabo na primernem, uporabniku (upravljavcu) lahko dostopnem mestu ter jih pri predaji stroja drugim priložite stroju!
Upoštevajte varnostne napotke!
Upoštevajte opozorila in varnostne napotke. Neupoštevanje lahko privede do poškodb.
Zaradi stalnega nadaljnjega razvoja naših izdelkov se slike in vsebine lahko razlikujejo. Če odkrijete kakršne koli napake, nas, prosimo, o tem obvestite.
Pridržujemo si pravico do tehničnih sprememb!
Takoj po prejemu preverite celovitost in nepoškodovanost pošiljke ter pri morebitnih neskladnostih napišite pritožbe na dobavnico dobavitelja!
Škodo, nastalo pri transportu, nam javite ločeno v 24 urah po prejemu.
Za poškodbe pri transportu, ki jih ne omenite, podjetje ZIPPER MASCHINEN GmbH ne prevzema odgovornosti.
Avtorske pravice
© 2023
Ta dokumentacija je avtorsko zaščiteno delo. Vse pravice so pridržane!
Kršitve, kot so kopiranje, prevajanje in uporaba fotografij in slik, bodo sodno preganjane.
Sodno pristojnost ima deželno sodišče v Linzu ali sodišče, pristojno za 4707 Schlüsslberg.
Naslov oddelka za podporo strankam
Ta razdelek vsebuje informacije in pomembne napotke za varno izročanje v obratovanje in rokovanje s strojem.
Za vašo varnost skrbno preberite ta navodila za uporabo pred prvim zagonom. To vam bo omogočilo varno uporabo stroja in preprečilo nesporazume ter telesne poškodbe in nastanek stvarne škode. Poleg tega upoštevajte vse na stroju nameščene simbole in piktograme ter varnostna opozorila in opozorila na nevarnosti!
61.1 Uporaba za predvideni namen
Stroj je namenjen izključno za naslednje dejavnosti:
Za proizvodnjo stisnjenega zraka znotraj tehničnih podatkov. Stroj se lahko uporablja v različnih delovnih območjih, npr. za polnjenje avtomobilskih pnevmatik ali za pogon pnevmatskih orodij, npr. aparatov za zabijanje žebljev in sponk, pnevmatskih brusilnikov ipd.
OBVESTILO
Podjetje ZIPPER MASCHINEN GmbH ne prevzema nikakršne odgovornosti in ne jamči v primeru drugačne uporabe ter iz nje rezultirajoče stvarne škode ali telesnih poškodb.
61.1.1 Tehnične omejitve
Stroj je namenjen uporabi v naslednjih pogojih:
Relativna vlažnost: maks. 70 %
Temperatura (pri uporabi) +10 °C do +40 °C
Temperatura (transport, skladiščenje) -25 °C do +55 °C
61.1.2 Prepovedana uporaba/nevarna napačna uporaba
- Uporaba stroja brez primerne telesne in duševne sposobnosti.
- Uporaba stroja brez poznavanja navodil za uporabo.
- Sprememba konstrukcije stroja.
- Uporaba stroja v eksplozijsko ogroženih okoljih.
- Uporaba stroja izven v teh navodilih navedenih tehničnih omejitev.
- Odstranjevanje na stroj nameščenih varnostnih oznak.
- Spreminjanje, premoščanje ali onemogočanje varnostnih naprav stroja.
- Stroj ni primeren za neprekinjeno obratovanje oz. neomejeno gospodarsko rabo in se lahko uporablja samo v suhih prostorih.
- Usmerjanje pištole na stisnjen zrak proti ljudem je prepovedano.
Nepravilna uporaba stroja oz. neupoštevanje besedil in napotkov, vsebovanih v teh navodilih, privede do izključitve vseh zahtevkov iz naslova garancije in povrnitve škode od podjetja Zipper Maschinen GmbH.
61.2 Zahteve za uporabnika
Stroj je predviden za uporabo s strani ene osebe. Pogoj za upravljanje stroja so telesna in duševna sposobnost ter poznavanje in razumevanje navodil za uporabo. Osebe, ki zaradi svojih telesnih, čutilnih ali duševnih sposobnosti ali neizkušenosti ali neznanja niso sposobne varno uporabljati stroja, tega ne smejo uporabljati, razen će jih nadzira in poučuje odgovorna oseba.
Upoštevajte, da lahko lokalno veljavni zakoni in predpisi določajo minimalno starost upravljavca in omejujejo uporabo tega stroja!
Dela na električnih komponentah ali opremi smejo izvajati samo električarji ali od njih poučene osebe.
Pred pričetkom dela si nadenite osebno varovalno opremo.
61.3 Varnostne naprave
Stroj je opremljen z naslednjimi varnostnimi napravami:
61.4 Varnostni napotki
Za preprečevanje nepravilnega delovanja, nastanka stvarne škode in škode za zdravje, je treba pri delu s strojem poleg splošnih pravil za varno delo upoštevati še naslednje točke:
- Pred prvim zagonom preverite celovitost in delovanje stroja. Stroj uporabljajte le, će so nameščene za delo potrebne odklopne varovalne naprave in druge varovalne naprave in druga varovala.
- Zaščitne naprave morajo biti v brezhibnem stanju in pravilno vzdrževane.
- Stroj postavite na ravno podlago brez prisotnosti vibracij.
-
Poskrbite, da bo okrog stroja dovolj prostora!
-
Delovno mesto naj bo primerno osvetljeno, da se preprečijo stroboskopski učinki.
- Delovno okolje ohranjajte v čistem in urejenem stanju.
- Področje okoli stroja mora biti prosto in brez ovir (npr. prah, odrezki, odrezani obdelovanci itd.).
- Uporabljajte samo brezhibno orodje brez razpok in drugih pomanjkljivosti (npr. deformacij).
• Pred vklopom stroja odstranite ključ za orodje in druga orodja za nastavljanje.
• Pred vsako uporabo preverite trdnost povezav stroja. - Delujočega stroja nikoli ne puščajte brez nadzora. Preden zapustite delovno območje, izključite stroj in ga zavarujte pred nenamernim oz. nedovoljenim vklopom.
- Stroj lahko uporabljajo, vzdržujejo ali popravljajo le osebe, ki so seznanjene s strojem in poučene o nevarnostih, ki spremljajo ta dela.
- Nepooblaščene osebe naj ostajajo na primerni varnostni razdalji od stroja. Zlasti preprečite dostop k stroju otrokom.
- Pri delu vedno mislite na potrebno previdnost in ne delajte s prevelikimi silami.
- Stroja ne preobremenjujte!
• Dolge lase prekrijte z zaščito za lase. - Nosite tesno prilegajoča se delovna oblačila in primerno varovalno opremo (zaščito za oči, zaščito obraza in zaščito sluha Sl).
- Pri delih na stroju ne nosite visečega nakita, ohlapnih oblačil ali dodatkov k oblačilom.
- Ne izvajajte nikakršnih del na stroju, če ste utrujeni, nezbrani ali pod vplivom zdravil, alkohola ali mamil!
- Stroja ne uporabljajte v področjih, kjer lahko hlapi barv, topil ali vnetljivih tekočin predstavljajo potencialno nevarnost (nevarnost požara oz. eksplozije).
- Pred nastavljanjem, spreminjanjem opreme, čiščenjem, vzdrževanjem ali popravili zaustavite stroj in ga odklopite od električnega napajanja. Pred pričetkom del na stroju počakajte, da se vsa orodja oz. deli stroja v celoti zaustavijo in zavarujte stroj pred nenamernim ponovnim vklopom.
61.5 Varnost električne opreme
• Stroj mora biti ozemljen.
- Uporabljajte le primerne kabelske podaljške.
- Poškodovani ali zapleteni kabli povečajo verjetnost električnega udara. S kablom ravnajte skrbno. Kabla nikoli ne uporabljajte za prenašanje, vleko ali odklop stroja. Kabel zavarujte pred visokimi temperaturami, oljem, ostrimi robovi in gibljivimi deli.
- Uporabite predpisane vtiče in primerne vtičnice, da zmanjšate nevarnost električnega udara.
- Če v stroj vdre voda, se nevarnost električnega udara poveča. Stroja ne izpostavljajte dežju ali mokroti.
- Uporaba stroja je dovoljena le, će je vir električnega napajanja opremljen z zaščitnim stikalom na okvarni tok.
- Preden priključite stroj na električno napajanje, se prepričajte, da je glavno stikalo stroja izključeno.
• Stroj uporabljajte le, če je stikalo za vklop/izklop v brezhibnem stanju.
61.6 Posebni varnostni napotki za ta stroj
- Stroj sme obratovati samo v primernih prostorih (dobro prezračenih, s temperaturo med +5 °C in 40 °C). V prostoru ne sme biti prisotnega prahu, kislin, pare, eksplozivnih ali vnetljivih plinov.
- S strojem lahko upravlja samo ena oseba.
- Preden priključite stroj na električno napajanje, preverite, ali je glavno stikalo stroja izključeno.
- Na stroj ne polagajte krp, posod ali drugih materialov.
Varnostni napotki za dela s pištolami za stisnjen zrak
- Kompresor in vodi se med obratovanjem zelo segrejejo. Dotik z vročimi deli povzroči opekline.
- Pri snemanju spojke cevi za zrak z roko pridržujte del spojke na cevi. S tem preprečite poškodbe zaradi opletanja gibke cevi za zrak.
Varnostni napotki za brizganje barve
- Ne uporabljajte barv in lakov s temperaturo vnetišča, nižjo od 55 °C.
• Lakov in topil ne segrevajte. - Pri uporabi zdravju škodljivih snovi je obvezna uporaba filtrskih naprav (obrazne maske). Upoštevajte tudi napotke glede zaščitnih ukrepov proizvajalcev teh snovi.
- Upoštevajte podatke in oznake v skladu z uredbo o nevarnih snoveh na embalaži uporabljenih materialov. Po potrebi izvedite dodatne zaščitne ukrepe, zlasti nošenje primernih oblačil in uporabo mask.
• Med brizganjem se v delovnem prostoru ne sme kaditi. Hlapi barv so lahko vnetljivi.
• V prostoru ne sme biti ognjišč, odprtega ognja ali strojev, ki povzročajo iskrenje.
• V delovnem prostoru ne shranjujte in uživajte hrane in pijač. Hlapi barv so škodljivi. - Delovni prostor mora imeti prostornino, večjo od 30 m ^3 , in med brizganjem in sušenjem mora biti zagotovljena zadostna izmenjava zraka. Ne brizgajte proti vetru. Pri brizganju vnetljivih oz. nevarnih snovi vedno upoštevajte lokalno veljavne predpise.
- Pri uporabi gibkih cevi za stisnjen zrak iz PVC ne uporabljajte medijev, kot so bencin, butilni alkohol in metilenklorid, ker ti skrajšujejo življenjsko dobo cevi.
Obratovanje tlačnih posod v skladu z uredbo o tlačnih posodah
- Upravljavec tlačnih posod mora te vzdrževati v brezhibnem stanju, jih uporabljati skladno z namenom uporabe, jih nadzirati, nemudoma opraviti potrebna vzdrževalna dela in pod določenimi pogoji izvajati potrebne varnostne ukrepe.
- Tlačne posode ni dovoljeno uporabljati, če izkazuje pomanjkljivosti, ki bi lahko ogrozile varnost zaposlenih ali drugih oseb.
• Tlačno posodo je treba redno preverjati glede poškodb in pomanjkljivosti, npr. glede rjavenja.
61.7 Varnostni napotki
Kljub uporabi, skladni s predvidenim namenom, določenih dejavnikov tveganja ni mogoče v celoti odpraviti. Zaradi zgradbe in zasnove stroja lahko med delovanjem stroja pride do nevarnih situacij, ki so v teh navodilih za uporabo označena z:
| NEVARNOST | |
| Ta kombinacija simbola in opozorilne besede opozarja na neposredno nevarno situacijo, ki ima v primeru neupoštevanja lahko za posledico smrt ali težje telesne poškodbe. | |
| OPOZORILO | |
| Ta kombinacija simbola in opozorilne besede opozarja na morebitno nevarno situacijo, ki ima v primeru neupoštevanja lahko za posledico težje telesne poškodbe ali celo smrt. | |
| POZOR | |
| Ta kombinacija simbola in opozorilne besede opozarja na morebitno nevarno situacijo, ki ima v primeru neupoštevanja lahko za posledico lažje ali lahke telesne poškodbe. | |
| OBVESTILO | |
| Ta kombinacija simbola in opozorilne besede opozarja na morebitno nevarno situacijo, ki ima v primeru neupoštevanja lahko za posledico nastanek materialne škode. | |
Ne glede na vse varnostne predpise so najpomembnejši varnostni dejavniki za upravljanje stroja brez napak še vedno zdrava kmečka pamet in ustrezna tehnična znanja in spretnosti. Varnost pri delu je v prvi vrsti odvisna od vas!
62 TRANSPORT
Stroj transportirajte do mesta postavitve v transportni embalaži. Za transportiranje stroja v embalaži lahko uporabite npr. paletni dvižni voziček ali viličar z zadostno nosilnostjo. Podatke najdete v poglavju »Tehnični podatki«. Za pravilno izvedbo transporta upoštevajte napotke in podatke na transportni embalaži, kjer najdete podatke o težišču, teži, priporočenih transportnih napravah in predpisani legi transportiranja. Izbrani dvižne naprave in prenašala (dvigalo, viličar, dvižni voziček, prenašala itd.) morajo biti v brezhibnem stanju. Pri dvigovanju, prenašanju in spuščanju bremen pazite na pravilno držo telesa.
Ko je stroj sestavljen, ga lahko na krajše razdalje transportirate na kolesih: Primite za ročaj in privzdignite stroj. Za ročaj primite z obema rokama in dvignite stroj z upognjenimi koleni. Zdaj lahko stroj premikate na kolesih.
63 MONTAŽA
63.1 Pripravljalna dela
63.1.1 Preverjanje obsega dobave
Po prejemu izdelka preverite, ali so vsi sestavni deli prisotni in v dobrem stanju. Če so deli poškodovani ali manjkajo, to nemudoma sporočite vašemu prodajalcu ali špediterju. Vidne poškodbe, nastale pri transportu, je treba v skladu z garancijskimi določili nemudoma zapisati na dobavnico, saj se v nasprotnem šteje, da je bil stroj dobavljen v brezhibnem stanju.
63.1.2 Zahteve za mesto postavitve
Izbrano mesto postavitve mora zagotavljati primerno točko priključitve na električno napajanje. Stroj postavite na trdno in vodoravno površino. Iz tehničnih podatkov (mere, teža) je razviden potreben prostor za postavitev stroja. Stroj mora biti oddaljen vsaj pribl. 50 cm od zidov in drugih predmetov. Pri določevanju potrebnega prostora upoštevajte, da mora biti zagotovljen neoviran dotok zraka do stroja, prav tako pa mora biti upravljanje, vzdrževanje in servisiranje stroja vselej možno.
Mesto postavitve stroja mora ustrezati lokalnim varnostnim predpisom in mora izpolnjevati ergonomske zahteve za delovno mesto z zadostno osvetljavo.
63.2 Sestava
Ob dobavi je stroj delno sestavljen. Dele, ki so bili odstranjeni za lažji transport, in električni priključek izvedite v skladu z naslednjim navodilom.
 | 1. Montaža kolesNamestite kolo (2) na os kolesa in ga pritrdite z vijakom s šestrobo glavo (1), podložko (3) in matico (4).Postopek ponovite z drugim kolesom. | |
| [IMAGE] | 2. Montaža gumijaste nogenamestite gumijasto nogo (1) na držalo s priloženim montažnim materialom (glejte sliko na levi). | |
 | 3. Montaža zračnega filtraNamestite zračni filter (1) (glejte sliko na levi).Pred tem odstranite morebitne zaščitne pokrove. | |
| 4. Montaža čepa za dolivanje oljaIz odprtine za dolivanje olja odstranite transportni čep.Privijte čep za dolivanje olja (1), kot je prikazano na sliki na levi. |
63.3 Električna priključitev
OPOZORILO
Nevarna električna napetost!
Nevarnost poškodb zaradi nevarne električne napetosti!
→ Priključitev stroja na električno napetost in s tem povezana preverjanja smejo izvajati samo električarji ali od njih poučene osebe!
- Preverite, ali povezava ničelnega vodnika (če je prisoten) in zaščitna ozemljitev delujeta.
• Preverite, ali napajalna napetost in frekvenca ustrezata zahtevam stroja.
OBVESTILO
Odstopanja napajalne napetosti in frekvence!
Odstopanje vrednosti napajalne napetosti ±5 % je dopustno. V napajalni tokokrog stroja mora biti vgrajena zaščita pred kratkim stikom!
- Uporabite napajalni kabel, ki izpolnjuje zahteve tipa H07RN ali H05RN, s potrebnim presekom napajalnega kabla, ki ga najdete v tabeli tokovne obremenljivosti. Pri tem pazite na ukrepe za zaščito pred mehanskimi poškodbami.
• Preverite, ali je vir električnega napajanja zaščiten z zaščitnim stikalom na okvarni tok. - Stroj priključite le v pravilno žemljeňo vtičnico.
- Pri uporabi kabelskih podaljškov uporabite pravilen presek kabla glede na priključno moč stroja. Priključno moč stroja najdete v tehničnih podatkih, razmerje med preseki vodnikov in dolžinami vodnikov pa v strokovni literaturi, ali pa se posvetujte s kvalificiranim električarjem.
- Poškodovani kabel je treba nemudoma zamenjati.
64 UPORABA STROJA
Stroj uporabljajte samo v brezhibnem stanju. Pred vsako uporabo je treba stroj vizualno pregledati. Natančno preverite varnostne naprave, električne vodnike in upravljalne elemente.
64.1 Informacije za prvi zagon
OBVESTILO
Olja so strupena in se ne smejo izpuščati v okolje! Upoštevajte napotke proizvajalca in se po potrebi se povežite z lokalnimi organi glede informacij o možnostih odstranjevanja.
OPOZORILO
POZOR! Pred transportom je bilo olje izpuščeno. Pred prvo uporabo nalijte priporočeno olje. Pri neupoštevanju tega napotka se lahko stroj trajno poškoduje in garancija preneha veljati!
max min
- Stroj postavite na ravno podlago.
- Odvijte vijak za dolivanje olja (1).
- Nalijte priporočeno olje do sredinske oznake na preglednem okencu za olje (2).
• Znova privijte vijak za dolivanje olja.
Pred izročanjem stroja v obratovanje mora biti zagotovljeno mazanje bata in ležajev. Preverite, ali je bilo dolitega dovolj olja in sledite naslednjim korakom:
- Odprite ventil za odvajanje kondenzata na dnu tlačne posode, da bo lahko zrak uhajal in se v tlačni posodi ne bo mogel vzpostaviti tlak.
- Pustite stroj delovati najmanj 20 minut, da je bat in ležaji namažejo.
- Nato zaprite ventil za odvajanje kondenzata tlačne posode.
- Po tem postopku še enkrat preverite nivo olja.
• Zdaj je stroj pripravljen na obratovanje.
64.2 Napotki za uporabo
OPOZORILO
Nevarna električna napetost!
Rokovanje s strojem pri vključeni napajalni napetosti lahko priveđe do hudih poškodb in celo smrti.
→ Pred spreminjanjem nastavitev stroj vedno odklopite od električnega napajanja in ga zavarujte pred nenamernim ponovnim vklopom.
OBVESTILO
- Pred prvo uporabo preverite nivo olja v kompresorski enoti.
- Stroj postavite v bližino porabnika. Izogibajte se dolgim vodom za stisnjen zrak in dovodnih vodnikov (kabelskih podaljškov).
• Vsesani zrak naj bo suh in brez vsebnosti prahu.
• Stroja ne uporabljajte v vlažnih ali mokrih prostorih.
• Stroj uporabljajte samo na trdni in ravni podlagi.
• Pred zagonom mora biti varnostni ventil zaprt. - Pri snemanju spojke cevi za zrak z roko pridržujte del spojke na cevi. S tem preprečite poškodbe zaradi opletanja gibke cevi za zrak.
64.3 Upravljanje
64.3.1 Vklop in izklop stroja
- Izvlecite gumb stikala za vklop/izklop (1).
Izklop
- Pritisnite na gumb stikala za vklop/izklop (1).
64.3.2 Nastavitev izhodnega tlaka
• Z regulatorjem tlaka (1) lahko nastavite izhodni tlak:
- Vrtenje v smeri urnega kazalca: Zračni tlak se poveča.
- Vrtenje v nasprotni smeri urnega kazalca: Zračni tlak se zmanjša.
- Izhodni tlak lahko odčitate na manometru (2).
- Tlak v tlačni posodi lahko odčitate na manometru (1).
64.3.4 Vzpostavitev priključka za stisnjen zrak
- Priključek za zrak (1): Za priključitev porabnika vtaknite nastavek na gibki cevi za stisnjen zrak v hitro spojko. Tulec spojke se samodejno zapahne. Da prekinete povezavo, povlecite tulec spojke nazaj in izvlecite cev.
65 ČIŠČENJE, VZDRŽEVANJE, SKLADIŠČENJE, ODSTRANJEVANJE MED ODPADKE
OPOZORILO
Rokovanje s strojem pri vključeni napajalni napetosti lahko privede do hudih poškodb in celo smrti.
→ Pred čiščenjem, vzdrževanjem ali popravljanjem stroj vedno odklopite od električnega napajanja in ga zavarujte pred nenamernim ponovnim vklopom.
POZOR
Pred vzdrževalnimi deli:
- Počakajte, da se stroj ohladi!
- Sprostite tlak iz sistema.
65.1 Čiščenje
Redno čiščenje zagotavlja dolgo življenjsko dobo vašega stroja in je pogoj za varno obratovanje.
OBVESTILO
Napačna čistila lahko poškodujejo barvo stroja. Za čiščenje ne uporabljajte topil, nitro-razredčila ali drugih čistil, ki bi lahko poškodovala barvo stroja. Upoštevajte podatke in napotke proizvajalca čistila.
- Po vsaki uporabi s stroja odstranite prah in umazanijo, zlasti z zaščitnih naprav, prezračevalnih rež in ohišja motorja.
- Stroj očistite z vlažno krpo in po potrebi dodajte malce običajnega čistila ali pa spihajte stroj s stisnjenim zrakom pri nizkem tlaku.
- Nezaščitene kovinske dele stroja zaščitite pred korozijo z brezkislinskim oljem (npr. s sredstvom WD40).
65.2 Vzdrževanje
Stroj ne potrebuje veliko vzdrževanja in vsebuje malo delov, ki jih je treba vzdrževati. Motnje ali okvare, ki vplivajo na varnost, je treba nemudoma odpraviti!
- Pred vsako uporabo preverite, ali so varnostne naprave v brezhibnem stanju.
- Redno preverjajte popolnost in čitljivo stanje opozorilnih in varnostnih nalepk na stroju.
- Uporabljajte samo brezhibno in primerno orodje.
- Uporabljajte izključno originalne nadomestne dele, ki jih priporoča proizvajalec.
65.2.1 Načrt vzdrževanja
Vrsta in stopnja obrabe stroja sta v veliki meri odvisni od delovnih pogojev. V nadaljevanju navedeni intervali veljajo za uporabo stroja znotraj predpisanih tehničnih omejitev:
| Interval | Komponente | Ukrep |
| pred pričetkom dela | Vijaki | po potrebi zategnite ali v primeru izgube zamenjajte |
| Strojni deli | preverite glede poškodb | |
| Nivo olja | preverite in po potrebi dolijte olje | |
| po končanem delu | kondenzat | izpustite |
| Stroj | čiščenje | |
| vsakih 20-30 obratovalnih ur | Zračni filter | očistite oz. zamenjajte |
| Vsakih 250 obratovalnih ur | Olje | menjava |
65.2.2 Očistite/zamenjajte zračni filter
OBVESTILO: Zamašen ali umazan zračni filter zmanjšuje zmogljivost stroja!
• Sprostite pokrov zračnega filtra (1).
- Snemite pokrov zračnega filtra (1) in izvlecite zračni filter.
- Očistite zračni filter s stisnjenim zrakom pri nizkem tlaku.
- Znova vstavite filter in namestite pokrov zračnega filtra (1).
- Če je filter močno onesnažen, ga zamenjajte.
65.2.3 Izpuščanje kondenzata
Za dolgo življenjsko dobo tlačne posode je treba po vsakem obratovanju izpustiti kondenzat skozi ventil za izpuščanje kondenzata.
Kondenzat iz tlačne posode vsebuje ostanke olja. Kondenzat odstranite na okolju prijazen način!
OBVESTILO
Olja so strupena in se ne smejo izpuščati v okolje! Upoštevajte napotke proizvajalca in se po potrebi se povežite z lokalnimi organi glede informacij o možnostih odstranjevanja.
65.2.4 Menjava olja
- Ventil za izpust kondenzata (1) se nahaja na dnu tlačne posode.
- Za izpuščanje kondenzata odprite ventil (1).
OBVESTILO: Ventil za izpust kondenzata odpirajte počasi, da preprečite nastanek škode na stroju in morebitne telesne poškodbe. - Kondenzat prestrezite v primerno posodo.
- Nato znova zaprite ventil za izpust kondenzata (1).
OBVESTILO
Olja so strupena in se ne smejo izpuščati v okolje! Upoštevajte napotke proizvajalca in se po potrebi se povežite z lokalnimi organi glede informacij o možnostih odstranjevanja.
- Odprite vijak za izpust olja (1) in izpraznite oljno korito.
OPOMBA: takoj ko začnete odvijati vijak za izpust olja (1), bo olje pričelo iztekati. Zato že pred odvijanjem vijaka pripravite primerno posodo, v katero boste prestregli olje.
• Nato znova privijte vijak za izpust olja (1).
- Zdaj lahko nalijete novo olje. Odvijte vijak za dolivanje olja (2).
- Nalijte priporočeno olje do sredinske oznake na preglednem okencu za olje.
• Znova zaprite vijak za dolivanje olja (2).
- Stroj naj deluje v prostem teku 2-3 minute (glejte napotke za prvi zagon), nato znova preverite nivo olja.
65.3 Skladiščenje
- Počakajte, da se stroj ohladi.
- Odzračite stroj/sprostite tlak iz sistema.
Če stroja ne uporabljate, ga shranite v suhem prostoru, zavarovanem pred zmrzaljo in z možnostjo zaklepanja. Stroj odklopite od električnega omrežja. Zagotovite, da nepooblaščene osebe in zlasti otroci ne bodo imeli dostopa do stroja.
OBVESTILO
Pri nepravilnem skladiščenju se lahko pomembni sestavni deli poškodujejo ali uničijo. Zapakirane ali že razpakirane dele skladiščite le pri predvidenih okoljskih pogojih!
65.4 Odstranjevanje
Upoštevajte ustrezne nacionalne predpise za ravnanje z odpadki. Stroja, delov stroja in delovnih medijev ne odstranjujte skupaj z gospodinjskimi odpadki. P o potrebi se povežite z lokalnimi organi in pridobite informacije o možnostih odstranjevanja. Če v specializiranih trgovinah kupite nov stroj ali enakovredno napravo, mora trgovina v določenih državah poskrbeti za pravilno odstranitev vašega starega stroja.
66 ODPRAVLJANJE NAPAK
OPOZORILO
Nevarnost zaradi električne napetosti!
Rokovanje s strojem pri vključeni napajalni napetosti lahko privede do hudih poškodb in celo smrti!
- Preden pričnete z odpravljanjem napak, odklopite električno napajanje!
Veliko možnih virov napak lahko vnaprej preprečite s pravilno priključitvijo stroja na električno napajanje. Če menite, da ne morete pravilno izvesti potrebnih popravil in/ali će za to niste primerno usposobljeni, se vedno posvetujte z ustreznim strokovnjakom.
| Napaka | Možen vzrok | Odpravljanje |
| Tlaka ni več mogoče vzpostaviti | • Tesnila ventilov okvarjena | • Zamenjajte ustrezna tesnila |
| Motor se pregreva | • prenizek nivo olja | • Dolijte olje |
| • onesnažen zračni filter | • Očistite ali zamenjajte zračni filter | |
| Stroj deluje, tlak pa ne naraste | • Zračni filter zamašen | • očistite ali zamenjajte zračni filter |
| • Tesnila so okvarjena | • Zamenjajte ustrezna tesnila | |
| • Ventili v glavi valja okvarjeni | • Zamenjajte ventile | |
| Motor se ne zažene | • ni električnega napajanja | • preverite povezavo z električnim omrežjem |
| • sprožila se je zaščita pred preobremenitvijo motorja | • počakajte, da se motor ohladi, nato izvlecite stikalo za vklop/izklop. | |
| Ko je dosežen izklopni tlak, stisnjen zrak uhaja skozi razbremenilni ventil pod tlačnim stikalom, dokler ni dosežen vklopni čas | • Protipovratni ventil ne tesni ali je okvarjen | • Očistite ali zamenjajte vstavek protipovratnega ventila |
| • Protipovratni ventil je poškodovan | • Zamenjajte protipovratni ventil | |
| Stroj se pogosto vklaplja | • v tlačni posodi je veliko kondenzata | • izpustite kondenzat |
67 UVODNA RIJEČ (HR)
Poštovani korisniče!
Ove upute za uporabu sadrže informacije i važne napomene o pokretanju i rukovanju kompresorima ZI-COM24E i ZI-COM50E, koji se u ovom dokumentu dalje nazivaju "stroj".
Sigurnosne upute pri prskanju boje
Opasan električni napon!
71.2 Upute za uporabu
UPOZORENJE
Opasan električni napon!
Rukovanje strojem s uspravnim napajanjem može dovesti do ozbiljnih ozljeda ili smrti.
(SL) Uporabljajte nadomestne dele podjetja ZIPPER, ki so idealno usklajeni med seboj. Optimalna natančnost ujemanja delov skrajšuje čas vgradnje in podaljša življenjsko dobo.
OBVESTILO
Vgradnja neoriginalnih nadomestnih delov privede do izgube garancije! Zato velja: Pri menjavah komponent/delov uporabljajte samo nadomestne dele, ki jih priporoča proizvajalec.
Nadomestne dele lahko naročite neposredno na našem spletnem mestu pod rubriko NADOMESTNI DELI ali pa se povežite z našim oddelkom za podporo strankam
• preko našega spletnega mesta pod rubriko SERVIS/NOVICE – POVPRAŠEVANJE ZA NADOMESTNE DELE
• po e-po e-pošti na naslov eg01@zipper-maschinen.at.
Vedno navedite tip stroja, številko in naziv nadomestnega dela. Da bi preprečili nesporazume, priporočamo, da pri naročilu nadomestnih delov priložite risbo komponente, na kateri so nedvoumno označeni potrebni nadomestni deli, razen će povpraševanje izvedete preko spletnega kataloga nadomestnih delov.
Podjetje ZIPPER Maschinen zagotavlja zakonsko določeno garancijo, veljavno v trenutni izdaji. (Za električne in mehanske komponente velja garancijski rok 2 leti (razen za obrabljive dele in akumulatorje/baterije); garancijski rok prične teči z dnevom nakupa s strani končnega uporabnika/kupca. Za akumulatorje in baterije velja garancijski rok 6 mesecev; garancijski rok prične teči z dnevom nakupa s strani končnega uporabnika/kupca. Če v garancijskem roku pride do pomanjkljivosti, ki jih ne izključujejo v 3. točki navedena določila, bo podjetje Zipper izdelek popravilo ali zamenjalo v razumnem roku.
2.) Poročanje o pomanjkljivostih
Da bi bilo mogoče preveriti upravičenost zahtevka iz naslova garancije, se mora kupec povezati s prodajalcem; ta pisno sporoči podrobnosti o pomanjkljivosti naprave podjetju Zipper. Če je zahtevek iz naslova garancije upravičen, bo podjetje Zipper prevzelo napravo pri prodajalcu. Vračanje izdelkov brez poprejšnjega dogovora s podjetjem Zipper ne bo sprejeto.
3.) Določila
a) zahtevki iz naslova garancije se sprejmejo le, če je stroju priložena kopija originalnega računa ali blagajniški izpisek prodajnega partnerja podjetja Zipper. Če naprava ni v celoti predana za prevzem z vsemi deli pribora, zahtevek iz naslova garancije preneha veljati.
b) Garancija ne zajema brezplačnega pregleda, vzdrževanja, preverjanja ali servisnih del na napravi. Prav tako ne bodo kot zahtevki iz naslova garancije upoštevane pomanjkljivosti zaradi nepravilne uporabe s strani končnega uporabnika ali njegovega prodajalca. Na primer: Uporaba napačnega goriva, poškodbe v posodah za vodo zaradi zmrzali, preostalo gorivo v posodi za bencin čez zimo.
c) Izključene so pomanjkljivosti na obrabljivih delih, kot so na primer: Grafitne ščetke, prestrezne vreče, rezila, valjčki, rezalne plošče, rezalne naprave, vodila, sklopke, tesnila, vztrajniki, žagini listi, cepilni križi, cepilne zagozde, podaljški cepilnih zagozd, hidravlična olja, filtri za olje, zrak in gorivo, verige, svečke, drsne čeljusti itd.
d) Izključena je škoda na napravah, nastala zaradi naslednjih dejavnikov: Neprimerna ali nepravilna uporaba naprave; uporaba za drugačen namen od predvidenega; neupoštevanje navodil za uporabo in vzdrževanje; višja sila; popravila ali tehnične spremembe, ki jih je izvedla nepooblaščena servisna delavnica ali kupec sam. Uporaba neoriginalnih nadomestnih delov ali pribora.
e) Če garancijski zahtevek ni upravičen, bodo nastali stroški (stroški pošiljanja) in delo po preverjanju s strani našega osebja zaračunani kupcu ali prodajalcu.
f) Naprave, katerim je garancijski rok potekel: Popravilo se izvede samo po predplačilu ali računu prodajalca v skladu s ponudbo podjetja Zipper, ki vključuje stroške pošiljanja.
g) Garancijske zahtevke lahko uveljavljajo le kupci prodajalca izdelkov Zipper, ki je napravo kupil neposredno od podjetja Zipper. V primeru večkratne spremembe lastništva naprave zahtevki niso prenosljivi.
4.) Zahtevki za povračilo škode in druga jamstva:
Jamstvo podjetja Zipper je v vseh primerih omejeno na samo vrednost naprave. Zahtevki za povračilo škode zaradi nedoseganja zmogljivosti, pomanjkljivosti, posledične škode ali izpada dohodka zaradi pomanjkljivosti med garancijskim rokom se ne priznajo. Podjetje Zipper ohranja zakonsko pravico do izboljšave naprave.
SERVIS
Po preteku garancijskega roka smejo vzdrževalna dela in popravila izvajati ustrezno usposobljena specializirana podjetja. Tudi podjetje ZIPPER MASCHINEN GmbH vam z veseljem pomaga pri servisiranju in popravljanju naprav. V takem primeru zahtevajte brezplačno in neobvezujočo ponudbo
- po e-po e-pošti na naslov service@zipper-maschinen.at.
- ali uporabite spletni obrazec za reklamacije oz. naročanje nadomestnih delov, ki ga najdete na našem spletnem mestu pod rubriko SERVIS/NOVICE...
