BEDIENUNGSANLEITUNG ZICOM50E Zipper

DE BETRIEBSANLEITUNG KOMPRESSOR

2 SICHERHEITSZEICHEN / SAFETY SIGNS

BEDEUTUNG DER SYMBOLE

CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.

BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

Allmänna anvisningarSICHERHEITSZEICHEN / SAFETY SIGNS ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10

Schutzausrüstung tragen!

Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern!

Warnung vor gefährlicher elektrischer Spannung!

Achtung vor automatischem Anlauf!

ACHTUNG: Öl kontrollieren!

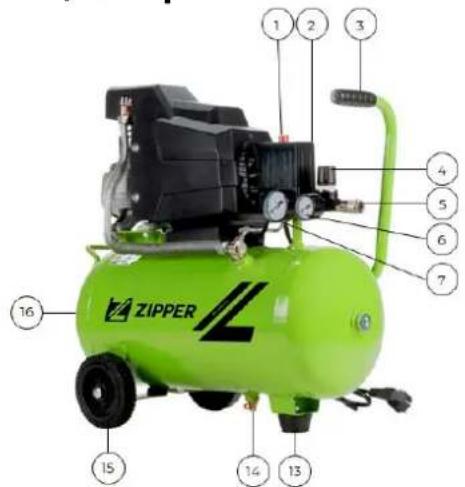

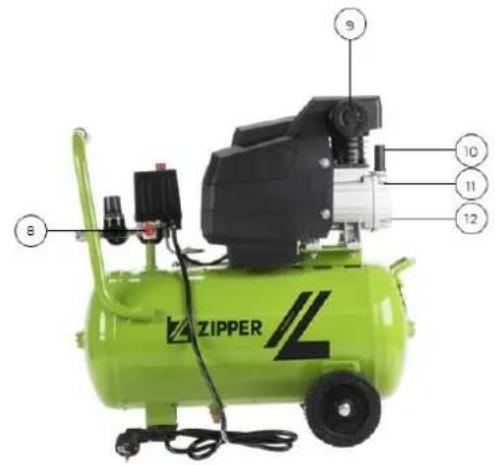

3 TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA / TECHNIKA / TECHNIKA / TEHNICA / TEKNIK / TEHNIKA / TEHNIKA / INFORMAZIONI TECNICHE

Nr. Bezeichnung / Description Qty.

Nr. Bezeichnung / Description Qty.

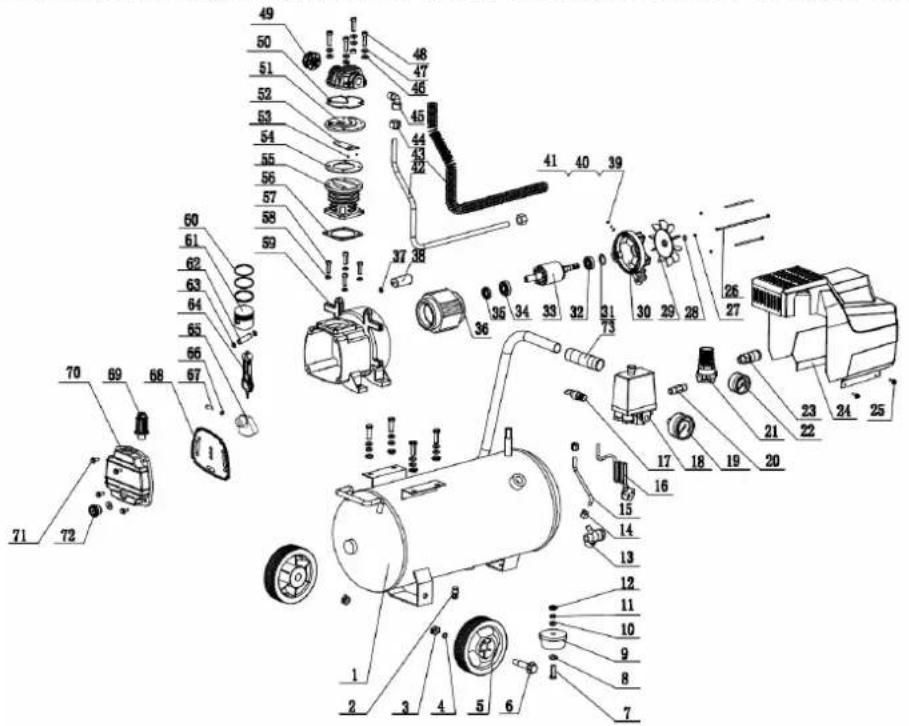

Nr. Bezeichnung / description Nr. Bezeichnung / description

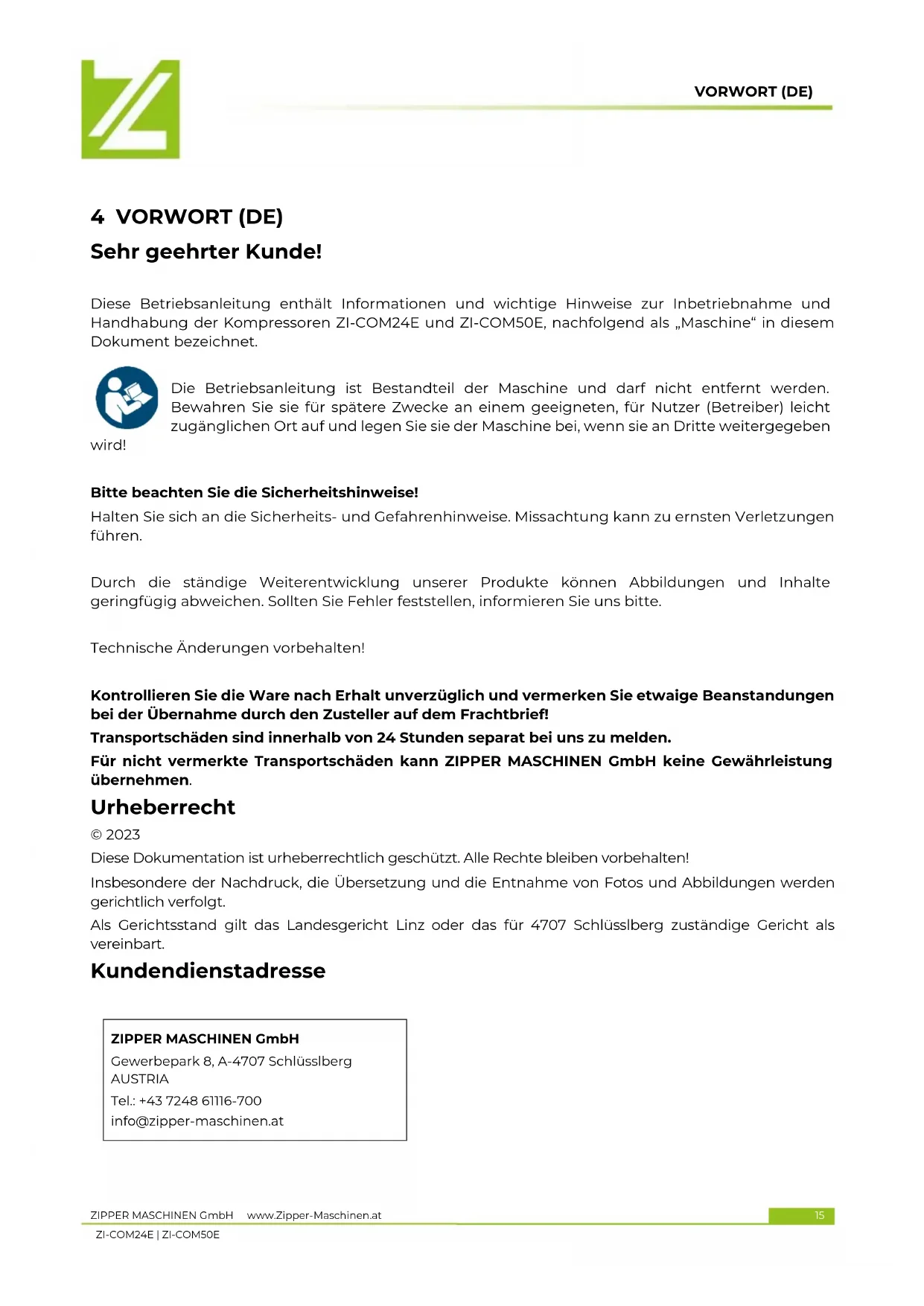

4 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Kompressoren ZI-COM24E und ZI-COM50E, nachfolgend als „Maschine“ in diesem Dokument bezeichnet. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird! Bitte beachten Sie die Sicherheitshinweise! Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten Verletzungen führen. Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte. Technische Änderungen vorbehalten! Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann ZIPPER MASCHINEN GmbH keine Gewährleistung übernehmen. Urheberrecht © 2023 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht als vereinbart. Kundendienstadresse

5 SICHERHEIT Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Für die Erzeugung von Druckluft innerhalb der technischen. Daten Die Maschine kann in verschiedenen Arbeitsbereichen wie z.B. Nachfüllen von Autoreifen oder mit Druckluftwerkzeugen wie z.B. Nagelgeräte, Klammer-Heftgeräte, Druckluftschwingschleifer o.ä. verwendet werden. HINWEIS ZIPPER MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach-

oder Personenschäden.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Bedingungen bestimmt: Rel. Feuchtigkeit: max. 70 % Temperatur (Betrieb) +10° C bis +40° C Temperatur (Lagerung, Transport) -25° C bis +55° C

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung.

• Betreiben der Maschine ohne Kenntnis der Betriebsanleitung.

• Ändern der Maschinenkonstruktion.

• Betreiben der Maschine in explosionsgefährdeter Umgebung.

• Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen Grenzen.

• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen.

• Verändern, Umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine.

• Die Maschine ist nicht für den Dauerbetrieb bzw. uneingeschränkten, gewerblichen Betrieb geeignet und darf nur in trockenen Räumen eingesetzt werden.

• Ein Zielen mit der Druckluftpistole auf Personen ist untersagt. Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der ZIPPER MASCHINEN GmbH zur Folge.

5.2 Anforderungen an Benutzer

Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können! Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden. Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

5.3 Sicherheitseinrichtungen

Die Maschine ist mit folgenden Sicherheitseinrichtungen ausgestattet:

• Sicherheitsventil (1)SICHERHEIT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17

ZI-COM24E | ZI-COM50E

5.4 Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte zu berücksichtigen:

• Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind.

• Achten Sie darauf, dass sich die Schutzeinrichtungen in gutem Betriebszustand befinden und richtig gewartet sind.

• Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien Untergrund.

• Sorgen Sie für ausreichend Platz rund um die Maschine.

• Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.

• Achten Sie auf ein sauberes Arbeitsumfeld.

• Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z. B. Staub, Späne, abgeschnittene Werkstückteile etc.).

• Verwenden Sie nur einwandfreies Werkzeug, das frei von Rissen und anderen Fehlern (z. B. Deformationen) ist.

• Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.

• Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.

• Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.

• Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.

• Stellen Sie sicher, dass sich Unbefugte nur in entsprechendem Sicherheitsabstand zur Maschine aufhalten und halten Sie insbesondere Kinder von der Maschine fern.

• Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.

• Überbeanspruchen Sie die Maschine nicht!

• Verbergen Sie lange Haare unter einem Haarschutz.

• Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Gesichtsschutz und Gehörschutz S1).

• Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, lose wegstehende Bekleidung oder Accessoires (z. B. Krawatte, Schal).

• Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!

• Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).

• Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie die Maschine von der Spannungsversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.

5.5 Elektrische Sicherheit

• Achten Sie darauf, dass die Maschine geerdet ist.

• Verwenden Sie nur geeignete Verlängerungskabel.

• Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen der Maschine. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.

• Verwenden Sie vorschriftsmäßige Stecker und passende Steckdosen, um die Stromschlaggefahr zu reduzieren.

• Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr. Setzen Sie die Maschine keinem Regen oder keiner Nässe aus.

• Der Einsatz der Maschine ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom- Schutzschalter geschützt ist.

• Stellen Sie sicher, dass der Hauptschalter der Maschine ausgeschaltet ist, bevor sie an die Spannungsversorgung angeschlossen wird.

• Benutzen Sie die Maschine nur, wenn der EIN-AUS-Schalter in einwandfreien Zustand ist.SICHERHEIT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18

ZI-COM24E | ZI-COM50E

5.6 Spezielle Sicherheitshinweise für diese Maschine

• Die Maschine darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

• Die Maschine darf nur von einer Person bedient werden.

• Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Spannungsversorgung angeschlossen wird.

• Legen Sie keine Lappen, Gefäße oder andere Materialien auf die Maschine. Sicherheitshinweise beim Arbeiten mit Druckluftpistolen

• Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten. So werden Verletzungen durch einen zurückschnellenden Schlauch vermieden. Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten.

• Lacke und Lösungsmittel nicht erwärmen.

• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.

• Der Arbeitsraum muss größer als 30 m

sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Behörde beachten.

• In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer). Betrieb von Druckbehältern nach Druckbehälterverordnung

• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.

• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.

• Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren.

5.7 Gefahrenhinweise

5.7.1 Gefährdungssituationen

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind: GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.TRANSPORT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung die wichtigsten Sicherheitsfaktoren bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab! 6 TRANSPORT Transportieren Sie die Maschine in der Verpackung zum Aufstellort. Zum Manövrieren der Maschine in der Verpackung kann z. B. ein Paletten-Hubwagen oder ein Gabelstapler mit entsprechender Hubkraft verwendet werden. Die Angaben finden Sie im Kapitel Technische Daten. Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende Transportmittel sowie vorgeschriebene Transportlage etc. Beachten Sie, dass sich die gewählten Hebeeinrichtungen (Kran, Stapler, Hubwagen, Lastanschlagmittel etc.) in einwandfreiem Zustand befinden. Achten Sie beim Heben, Tragen und Absetzen der Last auf die richtige Körperhaltung. Zusammengebaut und über kürze Wegstrecken kann die Maschine auch mittels seiner Räder transportiert werden: Heben Sie die Maschine nur am Transportgriff. Umfassen Sie diesen mit beiden Händen und heben Sie die Maschine aus den Knien heraus. Nun kann die Maschine durch die Räder bewegt werden. 7 MONTAGE

7.1 Vorbereitende Tätigkeiten

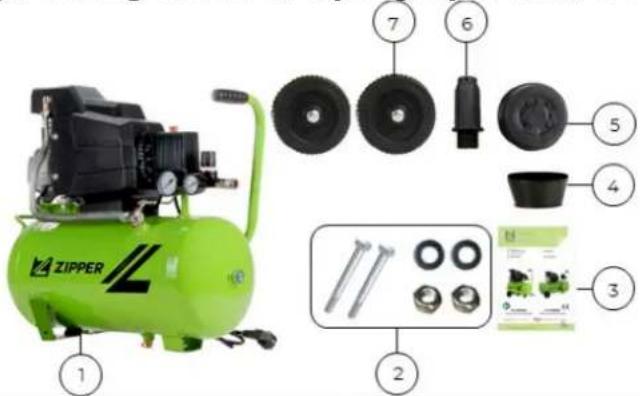

7.1.1 Lieferumfang prüfen

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

7.1.2 Anforderungen an den Aufstellort

Der gewählte Aufstellort muss einen passenden Anschluss an die Spannungsversorgung gewährleisten. Platzieren Sie die Maschine auf einem ebenen, soliden Untergrund. Der Raumbedarf zuzüglich eines Abstandes von ca. 50 Zentimetern zu Wänden und anderen Objekten resultiert aus den technischen Daten (Abmessungen, Gewicht) ihrer Maschine. Berücksichtigen Sie bei der Bemessung des erforderlichen Raumbedarfs, dass eine ungehinderte Luftzufuhr zur Maschine hin gewährleistet sein muss, sowie die Bedienung, Wartung und Instandsetzung der Maschine jederzeit ohne Einschränkungen möglich sein muss. Der Aufstellort der Maschine muss den örtlichen Sicherheitsvorschriften entsprechen sowie den ergonomischen Anforderungen an einen Arbeitsplatz mit ausreichenden Lichtverhältnissen erfüllen

Die Maschine kommt vormontiert, es sind die zum Transport abmontierten Bauteile nach folgender Anleitung zu montieren und die elektrische Verbindung herzustellen.

• Das Rad (2) an der Radhalterung mittels Sechskantschraube (1), Scheibe (3) und Mutter (4) montieren.

Den Vorgang mit dem zweiten Rad wiederholen.

2. Montage Gummifluss

• Gummifluss (1) an der Halterung mit beiliegenden Montagematerial montieren (siehe Abbildung links).

• Luftfilter(1) montieren (siehe Abbildung links).

• Eventuelle Blindabdeckung vorher entfernen.

• Entfernen Sie den Transport-stopfen aus der Öleinfüllöffnung.

• Öleinfüllschraube (1), wie in Abbildung links dargestellt, einschrauben.

7.3 Elektrischer Anschluss

Gefährliche elektrische Spannung! Verletzungsgefahr durch gefährliche elektrische Spannung!

Das Anschließen der Maschine, an die Spannungsve rsorgung sowie die damit verbundenen Überprüfungen dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden!

• Prüfen Sie, ob die Nullverbindung (wenn vorhanden) und die Schutzerdung funktionieren.BETRIEB ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20

ZI-COM24E | ZI-COM50E

• Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine entsprechen. HINWEIS

Abweichung der Speisespannung und der Frequenz! Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein!

• Verwenden Sie ein Versorgungskabel, das den elektrischen Anforderungen entspricht (z.B. H07RN, H05RN) und entnehmen Sie den erforderlichen Querschnitt des Versorgungskabels einer Strombelastbarkeitstabelle. Achten Sie dabei auf die Maßnahmen zum Schutz gegen mechanische Beschädigungen.

• Stellen Sie sicher, dass die Spannungsversorgung mit einem Fehlerstrom-Schutzschalter geschützt ist.

• Schließen Sie die Maschine nur an eine ordnungsgemäß geerdete Steckdose an.

• Achten Sie bei der Benützung eines Verlängerungskabels auf die zur Anschlussleistung der Maschine passenden Dimension. Die Anschlussleistung finden Sie in den technischen Daten, die Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie der Fachliteratur oder informieren Sie sich bei einem Fachelektriker.

• Ein beschädigtes Kabel ist umgehend zu erneuern. 8 BETRIEB Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren.

8.1 Informationen zur Erstinbetriebnahme

Öle sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung. WARNUNG

ACHTUNG! Öl wurde für den Transport abgelassen. Vor dem Erstgebrauch empfohlenes Öl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden an der Maschine und setzt die Garantie außer Kraft!

• Maschine auf ebenen Untergrund stellen.

• Öleinfüllschraube (1) öffnen.

Empfohlenes Öl bis zur mittigen Markierung im Ölschauglas (2) einfüllen.

• Öleinfüllschraube wieder schließen. Vor Erstinbetriebnahme der Maschine muss die Schmierung der Kolben und Lager gewährleistet werden. Stellen Sie sicher, dass genügend Öl eingefüllt wurde und befolgen Sie folgende Schritte:

• Öffnen Sie das Entwässerungsventil am Boden des Druckbehälters, damit die Luft entweichen und sich kein Druck im Druckbehälter aufbauen kann.

• Lassen Sie die Maschine mindestens 20 Minuten lang laufen, um Kolben und Lager zu schmieren.

• Schließen Sie das Entwässerungsventil des Druckbehälters.

• Nach diesem Vorgang muss noch einmal der Ölstand kontrolliert werden.

• Die Maschine ist nun einsatzbereit.

8.2 Betriebshinweise

Gefährliche elektrische Spannung! Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen.

Maschine vor Umrüstarbeiten immer von der Spannungsversorgung trennen und gegen unbeabsichtigtes Wiedereinschalten sichern.

• Vor Inbetriebnahme Ölstand in der Kompressorpumpe kontrollieren.

• Maschine in der Nähe des Verbrauchers aufstellen. Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Die Maschine nicht in feuchten oder nassen Räumen betreiben.

• Die Maschine nur auf festem, ebenem Untergrund betreiben.

• Sicherheitsventil muss vor dem Start geschlossen sein.

• Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten. So werden Verletzungen durch einen zurückschnellenden Schlauch vermieden.REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 21

8.3.1 Maschine ein- und ausschalten

• EIN-AUS-Schalter herausziehen (1). Ausschalten

• EIN-AUS-Schalter hineindrücken (1).

8.3.2 Ausgangsdruck einstellen

• Mit dem Druckregler (1) kann der Ausgangsdruck eingestellt werden: o Drehung im Uhrzeigersinn: Luftdruck wird erhöht. o Drehung gegen den Uhrzeigersinn: Lu ftdruck wird verringert.

Am Manometer (2) kann der Ausgangsdruck abgelesen werden.

Am Manometer (1) kann der Kesseldruck abgelesen werden.

8.3.4 Druckluftanschluss herstellen

• Luftanschluss (1): Zum Anschließen eines Verbrauchers den Nippel des Druckluftschlauches in die Kupplung stecken. Die Hülse springt automatisch nach vor. Zum Trennen, die Hülse zurückziehen und den Schlauch entfernen.

9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG

Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen.

Maschine vor Reinigungs-, Wartungs- oder Instandhaltungsarbeiten immer von der Spannungsversorgung trennen und gegen unbeabsichtigtes Wiedereinschalten sichern. VORSICHT

Vor Wartungsarbeiten:

• Maschine abkühlen lassen!

• Maschine drucklos machen.

Regelmäßige Reinigung garantiert die lange Lebensdauer Ihrer Maschine und ist Voraussetzung für deren sicheren Betrieb. HINWEIS

Falsche Reinigungsmittel können den Lack der Maschine angreifen. Verwenden Sie zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel, die den Lack der Maschine beschädigen können. Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers.

• Entfernen Sie nach jedem Einsatz Staub- und Schmutzpartikel von der Maschine insbesondere von den Schutzvorrichtungen, Luftschlitze und dem Motorengehäuse.

• Maschine mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern oder mit Druckluft bei niedrigem Druck ausblasen.

• Blanke Maschinenteile gegen Korrosion mit einem säurefreien Schmieröl (z. B. Rostschutzmittel WD40) einschmieren.REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22

Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Störungen oder Defekte, die Ihre Sicherheit beeinträchtigen, müssen umgehend behoben werden!

• Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen.

• Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und Sicherheitsaufkleber der Maschine.

• Verwenden Sie nur einwandfreies und geeignetes Werkzeug.

• Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile.

Art und Grad des Maschinenverschleißes hängen in hohem Maß von den Betriebsbedingungen ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der technischen Grenzen: Intervall Komponenten Maßnahme vor Arbeitsbeginn

• ggf. festziehen oder bei Verlust ersetzen

• auf Beschädigung prüfen

• prüfen und ggf. Öl nachfüllen nach Arbeitsende

• reinigen alle 20-30 Betriebsstunden

• reinigen bzw. ersetzen Alle 250 Betriebsstunden

9.2.2 Luftfilter reinigen / ersetzen

HINWEIS: Ein verstopfter und schmutziger Luftfilter verringert die Leistungsfähigkeit der Maschine!

• Lösen Sie die Abdeckung des Luftfilters (1).

Nehmen Sie die Luftfilterabdeckung (1) ab, nehmen Sie den Luftfilter heraus.

• Reinigen Sie den Luftfilter mit Druckluft bei niedrigem Druck.

• Setzen Sie den Fi lter wieder ein und montieren Sie die Luftfilterabdeckung(1).

• Bei zu starker Verschmutzung den Luftfilter tauschen / ersetzen.

Für dauerhafte Haltbarkeit des Druckbehälters ist nach jedem Betrieb das Kondenswasser durch Öffnen des Entwässerungsventils abzulassen. Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht! HINWEIS

Öle sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung.

• Am Boden des Druckbehälters befindet sich das Entwässerungsventil (1).

• Zum Ablassen des Kondenswassers das Entwässerungsventil (1) öffnen. HINWEIS: Das Entwässerungsventil sollte stets langsam geöffnet werden, um Schäden an der Maschine und mögliche Verletzungen zu vermeiden.

• Das Kondenswasser in einen geeigneten Behälter abgelassen.

• Anschließend das Entwässerungsventil (1) wieder schließen.

Öle sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung.

• Den Ölbehälter durch Öffnen der Auslassschraube (1) entleeren. HINWEIS: sobald die Ablassschraube (1) gelockert wird, läuft das Öl aus. Aus diesem Grund muss schon vor Lockern der Ablassschraube ein geeigneter Behälter zum Auffangen des Öls aufgestellt werden.

• Anschließend die Auslassschraube (1) wieder montieren.

• Öl kann nun eingefüllt werden. Hierzu Öleinfüllschraube (2) öffnen.

• Empfohlenes Öl bis zur mittigen Markierung im Ölschauglas einfüllen.FEHLERBEHEBUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 23

ZI-COM24E | ZI-COM50E

• Öleinfüllschraube (2) wieder schließen.

• Die Maschine im Leerlauf 2-3 Minuten laufen lassen (siehe Informationen zur Erstinbetriebnahme) und daraufhin nochmals den Ölstand kontrollieren.

• Maschine ausreichend abkühlen lassen.

• Maschine entlüften/drucklos machen. Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsicheren und versperrbaren Ort. Trennen Sie die Maschine von der Spannungsversorgung. Stellen Sie sicher, dass Unbefugte und insbesondere Kinder keinen Zugang zur Maschine haben. HINWEIS

Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört werden. Lagern Sie verpackte oder bereits ausgepackte Teile nur unter den vorgesehenen Umgebungsbedingungen!

Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Bet riebsmittel nicht im Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.

10 FEHLERBEHEBUNG WARNUNG

Gefahr durch elektrische Spannung! Das Manipulieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen!

• Trennen Sie die Maschine von der Spannungsversorgung, bevor Sie mit den Arbeiten zur Beseitigung von Defekten beginnen! Viele mögliche Fehlerquellen können bei ordnungsgemäßem Anschluss der Maschine an die Spannungsversorgung bereits im Vorfeld ausgeschlossen werden. Sollten Sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen Sie die notwendigen Kenntnisse nicht dafür, ziehen Sie immer einen Fachmann zum Beheben Fehler Mögliche Ursache Behebung Druck kann nicht mehr gespeichert werden

• Ventildichtungen defekt • Dichtungen ersetzen Der Motor überhitzt

• verschmutzter Luftfilter

• Luftfilter reinigen oder ersetzen Maschine läuft, produziert aber keinen Druck

• Luftfilter verstopft

• alten Luftfilter reinigen oder ersetzen

• Ventile ersetzen Motor lässt sich nicht starten

• keine Spannungsversorgung

• die Verbindung zu einem bestehenden elektrischen Netz überprüfen

• Motorüberlastungsschutz spricht an

• den Motor abkühlen lassen und anschließend den roten EIN- AUS-Schalter herausziehen. Nach Erreichen des Abschaltdrucks entweicht Druckluft über das Entlastungsventil unter dem Druckschalter bis zum Erreichen des Einschaltdrucks

• Rückschlagventil undicht oder defekt

• Rückschlagventileinsatz reinigen oder erneuern

Rückschlagventil ist beschädigt

• Rückschlagventil ersetzen Maschine schaltet häufig ein

• sehr viel Kondensat im Druckbehälter

• Maschine überlastetPREFACE (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 24

57.3.3 Avläsa panntryck

82.1 Ersatzteilbestellung / Spare parts order

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden. Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE, oder kontaktieren Sie unseren Kundendienst

• über unsere Homepage – Kategorie SERVICE/NEWS – ERSATZTEILANFORDERUNG,

• per Mail an [e-mail]. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen

82.2 Explosionszeichnung / Exploding view

Flat gasket 1GARANTIEERKLÄRUNG (DE) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 117

ZI-COM24E | ZI-COM50E

84 GARANTIEERKLÄRUNG (DE) 1.) Gewährleistung ZIPPER Maschinen unterliegt der gesetzlichen Gewährleistung die in der aktuellen Fassung Gültigkeit hat. (Für elektrische und mechanische Bauteile entspricht dies 2 Jahren (ausgenommen Verschleißteile und Akkus/Batterien), beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Für Akkus und Batterien gilt die gesetzliche Gewährleistung von 6 Monaten beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen. 2.) Meldung Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen. 3.) Bestimmungen a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird. b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes. c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw. d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen. e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt. f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper. g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes. 4.) Schadensersatzansprüche und sonstige Haftungen: Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes. SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage

• oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS.GUARANTEE TERMS (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 118

(DE) Wir beobachten unsere Produkte auch nach der Auslieferung. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig: - Probleme, die beim Gebrauch des Produktes auftreten - Fehlfunktionen, die in bestimmten Betriebssituationen auftreten - Erfahrungen, die für andere Benutzer wichtig sein können Wir bitten Sie, derartige Beobachtungen zu notieren und diese per E-Mail oder Post an uns zu senden: (EN) We monitor the qua lity of our delivered products in the frame of a Quality Management policy. Your opinion is essential for further product development and product choice. Please let us know about your:
