ZICOM50E - Compresor Zipper - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului ZICOM50E Zipper în format PDF.
| Marcă | Zipper |
| Model | ZICOM50E |
| Tip produs | Compresor |
| Alimentare | 230 V / 50 Hz |
| Capacitate rezervor | 50 L |
| Presiune maximă | 8 bar |
| Temperatură de funcționare | +10 °C până la +40 °C |
| Temperatură de depozitare | -25 °C până la +55 °C |
| Umiditate relativă max. | 70 % |
| Funcții principale | Producție aer comprimat, umplere anvelope, utilizare cu unelte pneumatice (pistoale de cuie, capse, șlefuitoare orbitale) |
| Siguranță | Supapă de siguranță, întrerupător PORNIRE-OPRIRE |
| Întreținere | Purjarea apei de condens după fiecare utilizare, curățarea/înlocuirea filtrului de aer la fiecare 20-30 h, schimbarea uleiului la fiecare 250 h |
| Piese de schimb | Piese originale recomandate |
| Garanție | 2 ani (legală) |
| Conformitate | CE |
| Utilizare | Utilizare necomercială, în încăperi uscate |
Întrebări frecvente - ZICOM50E Zipper
Întrebările utilizatorilor despre ZICOM50E Zipper
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Compresor în format PDF gratuit! Găsiți manualul dvs. ZICOM50E - Zipper și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ZICOM50E mărcii Zipper.
MANUAL DE UTILIZARE ZICOM50E Zipper
47.1.1 Limitări tehnice....70
47.12 Utilizări interzise / utilizări greşite periculoase ....70
47.2 Cerinte față de utilizator ....70
47.3 Instalati de sigurantă 70
47.4 Indicații de siguranță 70
47.5 Siguranta electrică....71
47.6 Indicații speciale de siguranță pentru această mașină....71
47.7 Avertizări de pericol 72
47.7.1 Situații periculoase 72
48 TRANSPORTUL....72
49 MONTAREA....73
49.1 Lucrări pregătitoare....73
49.1.1 Verificarea continutului de livrare....73
49.1.2 Cerințe față de locul de amplasare 73
49.2 Asamblarea....73
49.3 Racordul electric 73
50 OPERARE 74
50.1 Informatii privind prima punere în funcțiune....74
50.2 Indicatii de operare 74
50.3 Utilizarea....75
50.3.1 Pornirea si oprirea masinii....75
50.3.2 Reglarea presiunii de iesire....75
50.3.3 Citirea presiune din cazan....75
503.4 Stabilirea racordului de aer comprimat....75
51 CURATAREA, INTRETINEREA, DEPOZITAREA, CASAREA....75
51.1 Curătarea 75
51.2 Întretinere....76
51.21 Planul de întretinere....76
51.22 Curătarea / schimbarea filtrului de aer 76
51.23 Golirea condensului 76
51.24 Schimbarea uleiului 76
51.3 Depozitarea 77
51.4 Casarea....77
52 REMEDIERE 77
53 FÖRORD (SE) 78
54 SÄKERHET 79
RO CONFORMITATE CE - Această mașină corespunde directivelor UE.
CITIȚI INSTRUCTIUNI DE OPERARE! Citiți cu atenție instructiunile de operare și de întreținere a masinii și înțelegeți pe deplin elementele de operare, permitând astfel o utilizare corecță și evitând vătămarea persoanelor și defectarea masinii.
RO AVERTIZARE! Respectați simbolurile de siguranță! Nerespectarea instructiunilor și indicațiilor în utilizarea mașinii poate duce la accidentarea persoanelor și poate pune în pericol viata.
RO Indicație generală
RO Indicatoarele de avertizare și/sau etichetele de pe mașină care sunt deteriorate sau au fost îndepărtate trebuie înlocuite imediat!

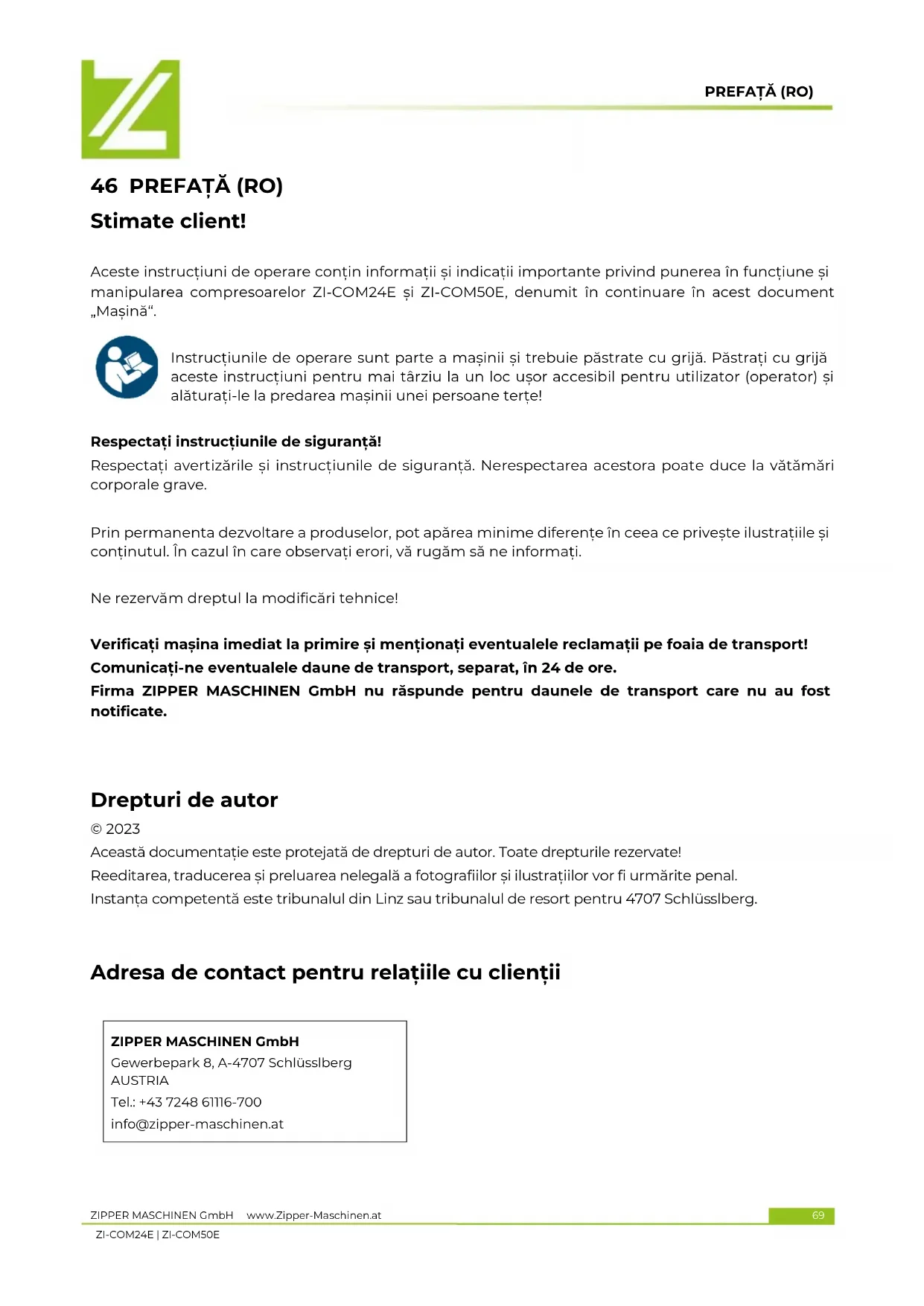

Aceste instrucțiuni de operare conțin informații și indicații importante privind punerea în funcțiune și manipularea compresoarelor ZI-COM24E și ZI-COM50E, denumit în continuare în acest document „Mașină”.
Instrucțiunile de operare sunt parte a mașinii și trebuie păstrate cu grijă. Păstrați cu grijă aceste instrucțiuni pentru mai târziu la un loc ușor accesibil pentru utilizator (operator) și alăturați-le la predarea mașinii unei persoane terțe!
Respectați instrucțiunile de siguranță!
Respectați avertizările și instrucțiunile de siguranță. Nerespectarea acestora poate duce la vătămări corporale grave.
Prin permanenta dezvoltare a produselor, pot apărea minime diferențe în ceea ce privește ilustrațiile și conținutul. În cazul în care observați erori, vă rugăm să ne informați.
Ne rezervăm dreptul la modificări tehnice!
Verificați mașina imediat la primire și menționați eventualele reclamații pe foaia de transport! Comunicați-ne eventualele daune de transport, separat, în 24 de ore.
Firma ZIPPER MASCHINEN GmbH nu răspunde pentru daunele de transport care nu au fost notificate.
Drepturi de autor
© 2023
Această documentatie este protejată de drepturi de autor. Toate drepturile rezervate!
Reeditarea, traducerea și preluarea nelegală a fotografiilor și ilustrațiilor vor fi urmărite penal.
Instanța competentă este tribunalul din Linz sau tribunalul de resort pentru 4707 Schlüsslberg.
Adresa de contact pentru relațiile cu clientii
Această secțiune conține informații și indicații importante privind punerea în funcțiune și manipularea mașinii în condiții de siguranță.
Pentru siguranța dumneavoastră, citiți cu atenție aceste instrucțiuni de operare înainte de punerea în funcțiune. Acest lucru vă permite să operați utilajul în condiții de siguranță și să preveniți astfel neînțelegerile, precum și vătămările corporale și daunele materiale Respectați, de asemenea, simbolurile și pictogramele utilizate pe mașină, precum și instrucțiunile de siguranță și de pericol!
47.1 Utilizarea conform destinatiei
Maşina este destinată în exclusivitate pentru:
Pentru producerea de aer comprimat în limitele datelor tehnice. Mașina poate fi utilizată în mai multe domenii, cum ar fi, de ex., umflarea anvelopelor de mașină sau la mașini care folosesc aer comprimat, de ex., mașini de bătut cuie, mașini de capsat, mașini de șlefuit cu mișcare oscilatorie etc.
NOTĂ
Firma ZIPPER-MASCHINEN GmbH nu răspunde și nu prestează servicii de garanție pentru folosirea în afara utilizării prevăzute și pentru daune materiale și vătămări corporale care provin din utilizarea neconforme destinației.
47.1.1 Limitări tehnice
Utilizarea maşinii este prevăzută în următoarele condiții:
Umiditatea relativă:
max. 70%
Temperatură (în timpul utilizării)
+10 °C până la +40 °C
Temperatură (depozitare, transport)
-25 °C până la +55 °C
47.1.2 Utilizări interzise / utilizări greşite periculoase
- Utilizarea maşinii fără aptitudini fizice și psihice necesare.
- Utilizarea maşinii fără cunoașterea instrucțiunilor de operare.
• Modificarea constructiei masinii. - Utilizarea maşinii în mediu exploziv.
- Utilizarea maşinii în alte condiții decât cele descrise în aceste instructiuni de operare.
- Îndepărtarea marcajelor de sigurantă amplasate pe masină.
- Modificarea, ocolirea sau scoaterea din functiune a dispozitivelor de sigurantă ale masinii.
- Mașina nu este destinată utilizării permanente, respectiv utilizării nelimitate în scop industrial și poate fi utilizată numai în incinte uscate.
- Nu îndreptati pistolul cu aer comprimat spre persoane.
În cazul în care mașina nu este utilizată în scopul pentru care a fost conceput sau în cazul în care indicațiile și informațiile din aceste instrucțiuni nu sunt respectate, toate pretențiile de garanție și de despăgubire împotriva ZIPPER MASCHINEN GmbH își pierd valabilitatea.
47.2 Cerinte față de utilizator
Mașina este prevăzută pentru a fi operată de către o persoană. Condițiile prealabile pentru operarea mașinii sunt aptitudinea fizică și psihică, precum și cunoașterea și înțelegerea instrucțiunilor de operare. Persoanele care, din cauza capacităților lor fizice, senzoriale sau mentale, a lipsei de experiență sau a lipsei de cunoștințe, nu sunt în măsură să opereze mașina în condiții de siguranță, nu trebuie să utilizeze mașina fără supravegherea sau instrucțiunile unei persoane responsabile.
Aveți în vedere că legile și reglementările locale pot determina vârsta minimă a utilizatorului și limita utilizarea mașinii!
Lucrările la componentele sau echipamentele electrice pot fi efectuate numai de către un electrician calificat sau sub îndrumarea și supravegherea unui electrician calificat.
Puneți-vă echipamentul individual de protectie înainte de a lucra la masină.
47.3 Instalații de siguranță
Mașina este echipată cu următoarele dispositive de sigurantă:
- Ventil de siguranță (1)
47.4 Indicatii de sigurantă
Pentru prevenirea funcționării defectuoase, daunelor și efectelor dăunătoare asupra sănătății, respectați în timpul lucrului cu mașina în afara regulilor generale pentru securitatea în timpul lucrului următoarele:
- Înainte de punerea în utilizare, verificați mașina dacă este completă și dacă funcționează corect. Utilizați mașina numai dacă sunt montate dispozitivele de protectie separatoare și celelalte dispozitive de protectie.
- Asigurați-vă că dispozitivele de protecție se află într-o stare bună de funcționare și că acestea sunt întretinute.
- Alegeti un loc de amplasare o fundatie plană, fără vibratii.
- Asigurati un spațiu suficient în jurul mașinii.
- Asigurati o iluminarea suficientă la locul de lucru, pentru a evita efectele de stroboscop.
• Asigurati un mediu de lucru curat. - Îndepărtați piedicile din împrejurul mașinii (de ex., praful, așchiile, părțile tăiate ale pieselor etc.).
- Utilizați numai scule în stare impecabilă care nu prezintă crăpături sau defectiuni (de ex., deformatii).
- Îndepărtati toate cheile și sculele înainte de a porni mașina.
- Înainte de fiecare utilizare, verificati conexiunile masinii să fie bine strânse.
- Nu lăsați mașina nesupravegheată în timpul funcționării. Înainte de părăsirea zonei de lucru, opritii mașina și asigurati-o împotriva repornirii accidentale sau nepermise.
- Mașina poate fi utilizată, întreținută sau reparată numai de către persoane care sunt familiarizate cu functionarea acesteia și care sunt conștienți de pericolele care pot apărea în timpul utilizării.
- Asigurati-vă că persoanele neautorizate păstrează o distanță de siguranță corespunzătoare față de mașină și tîneti în special copiii la distanță de aparat.
- Lucrați întotdeauna cu grijă și cu prudența necesară și nu utilizați niciodată forță excesivă.
- Nu suprasolicitați mașina!
- Protejati părul lung cu un protector de păr.
- Purtati îmbrăcăminte de protectie strâmtă și echipament de protectie adecvat (ochelari de protectie, măști de protectie și protectie pentru auz S1).
- Nu purtati niciodată în timpul lucrului bijuterii, haine largi sau accesorii (de ex., cravată, fular).
- Nu utilizati mașina în stare de oboseală, neconcentrare, respectiv sub influența medicamentelor, băuturilor alcoolice sau a drogurilor!
- Nu utilizați mașina în zone în care vaporii de vopsele, solventi sau lichide inflamabile reprezintă un pericol potențial (risc de incendiu sau explozie!).
- Înaintea lucrărilor de ajustare, adaptare, curățare, întreținere sau mentenanță etc. opriți mașina și deconectați-o de la alimentarea electrică. Înainte de a începe lucrările la mașină, așteptați până când toate sculele și componentele mașinii s-au oprit complet și asigurați mașina împotriva repornirii accidentale.
47.5 Siguranța electrică
- Asigurați-vă că mașina este legată la pământ.
- Utilizați numai cabluri de prelungire adecvate.
- Un cablu deteriorat sau răsucit crește riscul de electrocutare. Manipulați cablul cu grijă. Nu utilizați niciodată cablul pentru a transporta, trage sau deconecta aparatul. Protejați cablul de căldură, ulei, muchiile ascuțite și piesele în mișcare.
- Pentru a reduce riscul de electrocutare, utilizati stechere și prize conforme indicatiilor.
- Apa pătrunsă în mașină crește riscul de electrocutare. Feriți mașina de ploaie și umezeală.
- Mașina este utilizată corect numai dacă este conectată la o sursă de curent cu un comutator de protectie împotriva curentilor vagabonzi.
- Asigurați-vă că mașina este decuplată de la întrerupătorul principal înainte de conectarea la rețeaua electrică.
- Utilizați mașina numai dacă comutatorul PORNIT/OPRIT este în stare impecabilă.
47.6 Indicații speciale de siguranță pentru această mașină
- Mașina poate fi utilizată numai în încăperi adecvate (bine ventilate, cu o temperatură ambientală între +5 °C și 40 °C). În încăpere nu trebuie să existe praf, acizi, vapori, gaze explozive sau inflamabile.
- Mașina trebuie operată numai de o singură persoană.
- Asigurați-vă că mașina este decuplată înainte de conectarea la rețeaua electrică.
- Nu așezatii cârpe, recipiente sau alte materiale pe mașină.
Indicatii de siguranță în timpul utilizării pistoalelor cu aer comprimat
- Compresoarele și conductele se pot încălzi la temperaturi mari în timpul utilizării. Atingerea acestora poate provoca arsuri.
- La desfacerea racordului de furtun, tineți bine cu mâna piesa de cuplare a furtunului. Astfel poate fi evitată vătămarea corporală în urma furtunului care ricoșează.
Indicații de siguranță în timpul pulverizării vopselei
- Nu prelucrați lacuri sau solventi cu o temperatură de inflamare sub 55° C.
- Nu încălziti lacuri sau solventi.
- Dacă se prelucrează lichide dăunătoare sănătății, utilizați ca protectie echipamente de filtrare (măști). Observați informațiile producătorului acestor substanțe, referitoare la măsurile de protectie.
- Aveți în vedere informațiile și marcajele conform regulamentului privind substanțele periculoase de pe ambalajul materialelor de prelucrat. Dacă este cazul, trebuie luate alte măsuri de protecție, în special utilizarea îmbrăcămintei și măștilor adecvate.
- Este interzis fumatul în timpul pulverizării și în zona de lucru. Vaporii de vopsea sunt de asemenea inflamabili.
- Nu trebuie să existe, respectiv utilizate focare, focuri deschise sau masini care produc scântei.
- Este interzis consumul de alimente și băuturi în zona de lucru. Vaporii de vopsea sunt dăunători.
- Zona de lucru trebuie să fie mai mare decât 30 m ^3 și în cazul vaporizării și în timpul uscării trebuie să dispună de o aerisire corespunzătoare. Nu pulverizați împotriva vântului. În general, la vaporizarea substanțelor înflamabile sau periculoase, trebuie respectate prevederile locale.
- Nu utilizatii împreună cu furtunurile PVC substanțe precum ligroina, alcoolul butilic sau clorura de metil (durată de viață redusă).
Utilizarea recipientelor sub presiune conform prevederilor referitoare la recipientele sub presiune
- în cazul în care se utilizează recipiente sub presiune, ele trebuie menținute într-o stare corespunzătoare, utilizate în mod corespunzător și supravegheate. Lucrările necesare de întreținere și reparațiile necesare trebuie efectuate imediat și, de asemenea, trebuie luate măsurile necesare de protectie.
- Recipientele sub presiune nu trebuie utilizate dacă sunt deteriorate sau dacă acestea sunt puse în pericol de către angajati sau persoane terte.
- Recipientele sub presiune trebuie verificate periodic să nu prezinte deteriorări, cum ar fi de ex. rugina.
47.7 Avertizări de pericol
47.7.1 Situații periculoase
În ciuda utilizării conform destinației, anumiți factori de risc reziduali nu pot fi complet eliminați. Datorită proiectării și constructiei mașinii, în timpul manipulării mașinii pot apărea situații periculoase, indicate în aceste instructiuni de utilizare după cum urmează:
PERICOL
O astfel de avertizare de siguranță indică o situație periculoasă iminentă care, dacă nu este evitată, duce la vătămări corporale grave sau letale.
AVERTIZARE
O astfel de avertizare de siguranță indică o posibilă situație periculoasă care, dacă nu este evitată, poate duce la vătămări corporale grave sau chiar letale.
ATENTIE
O astfel de avertizare de siguranță indică o posibilă situație periculoasă care, dacă nu este evitată, poate duce la leziuni minore sau ușoare.
NOTĂ
O astfel de avertizare de siguranță indică o posibilă situație periculoasă care, dacă nu este evitată, poate duce la daune materiale.
Indiferent de prevederile de siguranță, principalele garanții ale operării corecte și în condiții de siguranță a mașinii este și rămân instruirea/aptitudinea tehnică și raționamentul utilizatorului. Siguranța de lucru depinde de dumneavoastră!
48 TRANSPORTUL
Transportați mașina în ambalaj la locul utilizării. Pentru manipularea mașinii în ambalaj poate fi folosit, de ex., un stivuitor sau un cărucior de ridicat palete cu o forță de ridicare corespunzătoare. Detalii găsiți în capitolul Date tehnice. Pentru a asigura un transport corespunzător, respectați instrucțiunile și informațiile de pe ambalajul de transport privind centrul de greutate, punctele de ridicare, greutatea, mijloacele de
transport care urmează să fie utilizate și poziția de transport prescrisă etc. Asigurați-vă că echipamentul de ridicare ales (macara, stivuitor, cărucior de ridicat, echipament de ridicare a încărcăturii etc.) este în stare perfectă. Asigurați-vă că mențineți o poziție corectă atunci când ridicati, transportați sau așezați încărcătura.
Asamblată, pe distanțe scurte mașina poate fi deplasată și pe roți: Ridicați mașina numai de mânerele de transport. Prindeți cu ambele mâini și ridicăți mașina din genunchi. Acum mașina poate fi deplasată pe roți.
49 MONTAREA
49.1 Lucrări pregătitoare
49.1.1 Verificarea continutului de livrare
Verificați la primire piesele să nu prezinte daune materiale. Reclamați imediat distribuitorului sau transportatorului eventualele daune sau piesele lipsă. Conform reglementărilor de garanție daunele de transport vizibile trebuie menționate imediat pe foaia de livrare, altfel livrarea va fi considerată fără obiectii.
49.1.2 Cerinte față de locul de amplasare
La locul de amplasare ales trebuie să fie asigurată o conectare adecvată la rețeaua electrică. Așezați mașina pe o suprafată plană și solidă.
Necesarul de spațiu plus o distanță de aprox. 50 de centimetri față de pereți și alte obiecte rezultă din datele tehnice (dimensiuni, greutate) ale mașinii. La calcularea spațiului necesar, aveți în vedere că trebuie garantată o alimentare cu aer nelimitată a mașinii și că funcționarea, întreținerea și repararea mașinii trebuie să fie posibile în orice moment, fără restrictii.
Locul de amplasare al mașinii trebuie să corespundă prevederilor de siguranță și cerințelor ergonomice unui loc de muncă cu iluminare corespunzătoare.
49.2 Asamblarea
Mașina este livrată preasamblată. Accesoriiile demontate pentru transport trebuie montate conform instructiunilor de mai jos și trebuie realizată conexiunea electrică.
 | 1. Montarea roțilorMontați roate (2) pe suportul roții cu ajutorul șurubului hexagonal (1), șaibei (3) și piuliței (4).Repetați procedura pentru roata a doua. | |
 | 2. Montarea piciorului de cauciucMontați piciorul de cauciuc (1) pe suport utilizând materialul de montare livrat (vezi figura pe partea stângă). | |
 | 3. Montarea filtrului de aerMontați filtrul de aer (1) (vezi figura pe partea stângă).Îndepărtați în prealabil eventualele capace oarbe. | |
 | 4. Montarea șurubului de umplere uleiÎndepărtați dopul de transport din orificiul de umplere ulei.Înșurubați șurubul de umplere ulei (1) conform imaginii din stânga. |
49.3 Racordul electric
AVERTIZARE
Tensiune electrică periculoasă!
Pericol de vătămare corporală din cauza tensiunii electricii periculoase!
→ Racordarea maşinii la alimentarea electrică poate fi efect uată numai de către un electrician calificat sau sub îndrumarea și supravegherea unui electrician calificat!
- Verificați dacă conexiunea zero (dacă există) și împământarea de protecție funcționează.
- Verificați dacă tensiunea alimentării și frecventa corespund cu datele mașinii.
NOTĂ
Abaterile tensiunii de alimentare și a frecventei!
O abatere cu ±5 % a tensiunii de alimentare este permisă. În rețeaua de alimentare a mașinii trebuie să existe o sigurantă de scurtcircuit!
- Utilizați un cablu de alimentare care corespunde cerințelor electrice (de ex., de tip H07RN sau H05RN); secțiunea transversală necesară a cablului de alimentare o găsiți într-un tabel care cuprinde intensitatea de curent la care poate fi solicitată rețeaua. Aplicați măsurile de protectie împotriva deteriorărilor mecanice.
- Asigurati-vă că alimentarea electrică este protejată cu un întrerupător de curent vagabond.
- Conectați mașina numai la o priză cu împământare corespunzătoare.
- Atunci când folosiți un cablu prelungitor, asigurați-vă că parametrii acestuia corespund sarcinii mașinii. Sarcina mașinii este indicată la datele tehnice, pentru corelația dintre sectiunea transversală a cablului și lungimile de cablu consultați literatura de specialitate sau un electrician.
- Cablurile defecte trebuie înlocuite imediat!
50 OPERARE
Utilizați mașina numai dacă este în stare impecabilă. Inspectați vizual mașina înainte de fiecare utilizare. Controlați cu atenție instalatiile de siguranță, cablurile electrice și elementele de operare.
50.1 Informatii privind prima punere în funcțiune
NOTĂ
Uleiurile sunt toxice și nu trebuie să fie eliberate în mediul înconjurător! respectați indicațiile producătorului și luați legătura, dacă este necesar, cu autoritățile locale pentru a obține informații în legătura cu casarea prevăzută.
AVERTIZARE
ATENTIE! Uleiul a fost golit pentru transport. Înainte de prima punere în funcțiune, introduceti uleiul recomandat. Nerespectarea duce la deteriorarea mașinii și la pierderea garanției!
- Deschideti şurubul orificiului de umplere cu ulei (1).
- Introduceti uleiul recomandat până la marcajul din mijloc de pe geamul de observare pentru ulei (2).
- Închideti din nou şurubul orificiului de umplere cu ulei.
Pistoanele și lagărele trebuie lubrificate înainte ca mașina să fie pusă în funcțiune pentru prima dată. Asigurați-vă că ati introdus suficient ulei și urmați pașii de mai jos:
- Deschideți supapa de golire din partea de jos a rezervorului de presiune, astfel încât aerul să poată iesi și să nu se mai formeze presiune în rezervorul de presiune.
- Lăsați mașina să funcționeze timp de cel puțin 20 de minute pentru a lubrifia pistoanele și rulmentii.
- Închideti supapa de golire la rezervorul de presiune.
- După această procedură, nivelul de ulei trebuie controlat din nou.
- Maşina este acum gata de utilizare.
50.2 Indicatii de operare
AVERTIZARE
Tensiune electrică periculoasă!
Lucrările efectuate la mașină în timp ce este conectată la sursa de alimentare electrică poate duce la vătămări grave sau letale.
→ Înaintea lucrărilor de reamenajare deconectați întotdeauna mașina de la alimentarea electrică și asigurati-o împotriva reconectării accidentale.
NOTĂ
- Înainte de punerea în funcțiune, verificați nivelul de ulei în pompa compresorului.
- Asezați mașina în apropierea consumatorului. Evitați conductele de aer și de alimentare prea lungi (sau prelungitoarele).
- Asigurati aer de aspirare uscat și fără praf.
- Nu utilizati mașina în incinte umede.
- Utilizati masina numai dacă este asezat pe un fundament neted și stabil.
- Înainte de pornire, ventilul de sigurantă trebuie să fie închis.
- La desfacerea racordului de furtun, tîneti bine cu mâna piesa de cuplare a furtunului. Astfel poate fi evitată vătămarea corporală în urma furtunului care ricoșează.
50.3 Utilizarea
50.3.1 Pornirea si oprirea masinii
- Tragetî în afară butoanele PORNIT / OPRIT (1).
Oprirea
- Împingeti la loc butoanele PORNIT / OPRIT (1).
50.3.2 Reglarea presiunii de ieşire
- Presiunea de ieşire poate fi reglată cu ajutorul regulatorului de presiune (1).
o Rotirea în sens orar: Presiunea aerului crește.
- Rotirea în sens antiorar: Presiunea aerului scade.
- Presiunea de ieşire poate fi citită pe manometru (2).
50.3.3 Citirea presiune din cazan
- Presiunea din cazac poate fi citită pe manometru (1).
50.3.4 Stabilirea racordului de aer comprimat
- Racord de aer (1): Pentru racordarea consumatorului, introduceti niplul furtunului de aer comprimat în cuplaj. Bucsa iese în mod automat în față.
Pentru decuplare, trageti înapoi bucșa și scoateți furtunul.
51 CURĂTAREA, ÎNTRETINEREA, DEPOZITAREA, CASAREA
AVERTIZARE
Lucrările efectuate la mașină în timp ce este conectată la sursa de alimentare electrică poate duce la vătămări grave sau letale.
→ Înaintea lucrărilor de curățare, întreținere și mentenanță deconectați întotdeauna mașina de la alimentarea electrică și asigurați-o împotriva reconectării accidentale.
ATENTIE
Înainte de lucrările de întreținere:
• Lăsati mașina să se răcească!
- Eliberați presiunea din mașină.
51.1 Curățarea
Curățarea periodică garantează o durată lungă de viață a mașinii dvs. și este o condiție prealabilă pentru functionarea în condiții de sigurantă.
NOTĂ
Agenții de curățare necorespunzători pot ataca lacul mașinii. Nu utilizați solventi, diluanti nitro sau alti agenti de curățare, deoarece aceștia pot deteriora lacul mașinii. Respectați informațiile și indicatiile producătorului agentilor de curățare.
- După fiecare utilizare, îndepărtați particulele de praf și de murdărie de pe mașină, în special de pe dispozitivele de protectie, fantele de aerisire și carcasa motorului.
- Curățati maina cu o cârpă umedă și, dacă este necesar, cu un detergent comercial sau cu aer comprimat cu presiune mică.
- Ungeti suprafețele goale ale mașinii împotriva coroziunii cu un ulei de lubrifiere fără acid (de ex., un agent anticoroziv WD40).
51.2 Întretinere
Mașina necesită doar o minimă întreținere și are puține componente care trebuie întreținute. Perturbațiile sau defectele care ar putea afecta siguranța dumneavoastră trebuie remediate imediat!
- Verificați înainte de fiecare utilizare starea impecabilă a instalațiilor de siguranță.
- Verificați cu regularitate starea impecabilă și lizibilă a indicatoarelor de atenționare și de siguranță de pe mașină.
- Utilizati numai scule potrivite si într-o stare impecabilă.
- Utilizati numai piese de schimb originale, recomandate de producător.
51.2.1 Planul de întreținere
Tipul și gradul de uzură a mașinii depind în mare măsură de condițiile de operare. Intervalele de mai jos sunt valabile în cazul utilizării mașinii în limitele tehnice:
| Interval | Componente | Măsura |
| înainte de a începe lucrul | • Șuruburi | • strângeti, dacă este cazul sau înlocuiti |
| • Părțile mașinii | • verificati să nu prezinte deteriorări | |
| • Nivel de ulei | • verificare, dacă este necesar completare | |
| după încheierea lucrului | • Condens | • golire |
| • Mașina | • curățare | |
| la fiecare 20-30 de ore de funcționare | • Filtru de aer | • curățare, respectiv înlocuire |
| La fiecare 250 de ore de funcționare | • Ulei | • schimbare |
51.2.2 Curățarea / schimbarea filtrului de aer
NOTĂ: Filtrul de aer blocat sau murdar reduce în mare măsură randamentul mașinii!
• Desfaceti capacul filtrului de aer (1).
- Îndepărtati capacul filtrului de aer (1) și scoateți filtrul de aer.
- Curătati filtrul de aer cu aer comprimat cu presiune mică.
- Introduceti din nou filtrul și montați la loc capacul filtrului de aer (1).
- Schimbatí / înlocuiti filtrul de aer dacă este prea murdar.
51.2.3 Golirea condensului
Pentru durabilitatea recipientului sub presiune, goliți condensul după fiecare utilizare, prin deschiderea supapei de golire.
Condensul din recipientul sub presiune conține resturi de ulei. Eliminați în mod ecologic condensul!
NOTÄ
Uleiurile sunt toxice și nu trebuie să fie eliberate în mediul înconjurător!
respectați indicațiile producătorului și luați legătura, dacă este necesar, cu autoritățile locale pentru a obține informații în legătura cu casarea prevăzută.
- Supapa de golire (1) se află în partea de jos a rezervorului de presiune.
- Pentru golirea condensului, deschideti supapa de golire (1).
NOTA: Pentru a evita deteriorarea maşinii și a eventualelor vătămări corporale, deschideți întotdeauna încet supapa de golire.
• Goliti apa de condens într-un recipient adecvat.
- Apoi închideti din nou supapa de golire (1).
51.2.4 Schimbarea uleiului
NOTĂ
Uleiurile sunt toxice și nu trebuie să fie eliberate în mediul înconjurător!
respectați indicațiile producătorului și luati legătura, dacă este necesar, cu autoritățile locale pentru a obține informații în legătura cu casarea prevăzută.
NOTA: odată ce şurubul de evacuare (1) este slăbit, uleiul începe să curgă. Din acest motiv, pentru a colecta uleiul, trebuie așezat sub rezervorul de ulei un recipient adecvat înainte de a slăbi şurubul de evacuare.
- Apoi montați din nou şurubul de evacuare (1).
- Uleiul poate fi acum completat. Pentru acesta, deschideti şurubul orificiului de umplere cu ulei (2).
| Introduceți uleiul recomandat până la marcajul din mijloc de pe geamul de observare pentru ulei.Închideți din nou orificiului de umplere cu ulei (2).Lăsați mașina să funcționeze în gol timp de 2-3 minute (vezi informațiile privind prima punere în funcțiune) și verificați apoi din nou nivelul uleiului. |
51.3 Depozitarea
- Lăsați mașina să se răcească complet.
- Aerisiti/depresurizati başına.
Depozitați mașina dacă nu o utilizați într-un loc uscat, ferit de îngheț și care poate fi încuiat. Debranșați mașina de la alimentarea electrică. Asigurați-vă că persoanele neautorizate, în special copiiii nu au acces la mașină.
NOTĂ
La depozitarea necorespunzătoare componente importante ale mașinii ar putea fi deteriorate și distruse. Depozitați piesele împachetate sau deja despachetate numai în condițiile ambientale prevăzute!
51.4 Casarea
Respectați indicațiile naționale referitoare la eliminarea deșeurilor. Nu aruncați niciodată mașina, componentele mașinii sau materialele de exploatare în deșeurile reziduale. Luați legătura, dacă este necesar, cu autoritățile locale pentru a obține informații în legătura cu posibilitățile modalități de casare. Dacă achiziționați de la distribuitorul dumneavoastră o mașină nouă sau una asemănătoare, distribuitorul este obligat să preia și să caseze în mod profesional mașina uzată.
52 REMEDIERE
AVERTIZARE
Pericol din cauza tensiunii electrice!
Lucrările efectuate la mașină în timp ce este conectată la sursa de alimentare electrică poate duce la vătămări grave sau letale!
- Înainte de remedierea defectiunii, debranşati maşina de la rețeaua electrică!
Multe dintre posibilele surse de defectiune pot fi eliminate în prealabil, dacă mașina este conectată în mod corespunzător la rețeaua electrică.
Dacă nu vă simții în stare să efectuați reparațiile necesare în mod conform, și/sau nu dețineți cunoștințele necesare pentru a face acest lucru, apelati întotdeauna la un specialist pentru remedierea problemelor.
| Defecțiune | Posibila cauză | Remediere |
| Presiunea nu mai poate fi reținută | Garniturile ventilului sunt defecte | Înlocuiti garniturile |
| Motorul se supraîncălzește | Nivel scăzut de ulei | Completați cu ulei |
| Filtru murdar | Curățați sau schimbați filtrului de aer | |
| Mașina funcționează dar nu produce presiune | Filtrul de aer este înfundat | Curățați sau schimbați filtrului de aer vechi |
| Garniturile sunt defecte | Înlocuiti garniturile | |
| Ventile defecte la capul de cilindru | Înlocuiti ventilele | |
| Motorul nu poate fi pornit | Nu există alimentare electrică | Verificați conexiunea la rețeaua electrică |
| Protectția de suprasarcină cuplează | Lăsați motorul să se răcească și trageti apoi în afară tasta roșie PORNIT/OPRIT | |
| După atingerea presiunii de decuplare, prin ventilul de descărcare de sub butonul de pornire scapă presiune până la atingerea presiunii de pornire. | Ventilul de reținere neetanș sau defect | Curățați sau schimbați ventilul de reținere. |
| Ventilul de reținere deteriorat | Înlocuiti ventilul de reținere. | |
| Mașina pornește foarte des | Cantitate foarte mare de condens în recipientul sub presiune | Goliți condensul. |
53 FÖRORD (SE)
Bäste kund,
(RO) Prin utilizarea pieselor de schimb ZIPPER, optați pentru piese de schimb care se potrivesc perfect. Potrivirea optimală a pieselor de schimb reduce timpul de montaj și creste durabilitatea.
NOTĂ
Prin utilizarea pieselor de schimb, altele decât cele originale, pierdeti garanția! Din această cauză: Folosiți numai componente/piese de schimb recomandate de producător.
Comandați piesele de schimb direct de pe pagina noastră web – categoria PIESE DE SCHIMB
sau contactati serviciul nostru pentru clienti
• prin pagina noastră web – categoria SERVICE/NOUTĂTI – COMANDA PIESELOR DES SCHIMB,
• sau prin mail trimis la adresa eg01@zipper-maschinen.at.
Introduceți pe formular întotdeauna tipul mașinii, numărul de piesă și denumirea. Pentru a evita orice confuzie, vă recomandăm să alăturați la comandă și o copie a schitei cu piesele de schimb, pe care sunt marcate piesele de schimb solicitate, dacă comanda nu este făcută prin catalogul online pentru piese de schimb.
Maşinile ZIPPER fac obiectul versiunii actuale a garanției legale. Pentru componentele electrice și mecanice, aceasta corespunde unei perioade de 2 ani (cu exceptia pieselor de uzură și a bateriilor), începând de la data achiziționării de către utilizatorul final/cumpărător. Pentru acumulatori și baterii reîncărcabile, perioada de garanție legală de 6 luni se aplică de la data achiziționării de către utilizatorul final/cumpărător. Dacă în această perioadă apar defectiuni care nu sunt provocate de circumstanțele descrise la punctul 3 și care exclud garanția, firma Zipper poate repara sau schimbarea maşinii după propria apreciere.
2.) Mesaj
Pentru a putea fi verificat dacă există dreptul la garanție, cumpărătorul trebuie să contacteze comerciantul; acesta din urmă va comunica firmei Zipper în scris defectiunea apărută. Dacă există dreptul la garanție, firma Zipper va colecta mașina de la comerciant. Firma Zipper nu acceptă și nu primește mașini expediate fără acordul în prealabil.
3.) Prevederi
a) Pretențiile de garanție sunt acceptate numai dacă la mașină este alăturată copia facturii originale sau a chitanței eliberate de partenerul comercial al firmei Zipper. Se pierde garanția dacă mașina, la preluarea ei de către firma Zipper, nu este completă.
b) Garanția include o verificare, întreținere, inspectie și lucrări de service gratuite. Defecțiunile cauzate de o utilizare necorespunzătoare din partea consumatorului final sau comerciantului său sunt de asemenea excluse de la garanție. De ex.: Utilizarea combustibililor necorespunzătoare, deteriorare recipientelor de apă din cauza înghetului, păstrarea combustibilului în rezervorul de benzină peste iarnă.
c) Sunt excluse de la garanție defectiunile pieselor de schimb, cum ar fi: periile de cărbune, sacii de colectare, cuțitele, valțurile, plăcile de tăiat, dispozitivele de tăiat, ghidajele, cuplajele, garniturile, roțile de rulare, pânzele de ferăstrău, crucile de despicat, penele de despicat, prelungitoarele penelor de despicat, uleiurile hidraulice, filtrele de ulei, aer și benzină, lanțurile, bujiile, fălcile alunecătoare etc.
d) Sunt excluse de la garanție deteriorări ale mașinii cauzate de: utilizarea necorespunzătoare sau incorectă a mașinii; utilizarea neconformă destinației, nerespectarea instrucțiunilor de operare și întreținere; forță majoră; reparații sau modificări tehnice efectuate de ateliere neautorizate sau însuși de către clienti. Utilizarea pieselor de schimb sau accesoriiilor, altele decât cele originale ale firmei Zipper.
e) Costurile aferente (cheltuielile de transport) și cheltuielile legate de pretențiile de garanție neîndreptățite, după verificarea de către personalului nostru de specialitate, vor fi impuse clientului sau comerciantului.
f) Mașini după expirarea perioadei de garanție: Reparațiile vor fi executate numai după achitarea în avans a cheltuielilor sau după factura emisă de comerciant conform estimării cheltuielilor (inclusiv a cheltuielilor de transport) de către firma Zipper.
g) Garantie se acordă numai clientilor comerciantului Zipper, care a achiziționat mașina direct de la firma Zipper. Pretentiile de garantie nu sunt transmisibile la vânzarea către persoane terte a mașinii.
4.) Pretenții de garanție și alte garanții:
Firma Zipper răspunde numai limitat la valoarea de achiziție a mașinii. Pretențiile de garanție din cauza unei productivități scăzute, deficiențe, respectiv pagube ca urmare sau lipsa câștigului ca urmare a unei defectiuni în perioada de garanție nu vor fi recunoscute. Firma Zipper își rezervă dreptul de a efectua corecții ulterioare ale mașinii.
SERVICE
După expirarea perioadei de garantiei, lucrările de întreținere și reparațiile pot fi executate de firmele de specialitate calificate. ZIPPER MASCHINEN GmbH acordă sprijin pentru servisare și reparații. Solicitați în acest caz o ofertă de preț fără obligațiuni printr-un
• E-mail trimis la service@zipper-maschinen.at
- sau completați formularul pentru reclamații sau comanda pieselor de schimb de pe pagina noastră web – categoria SERVICE/NOUTĂȚI.
