Vrsta izdelka	Stropna opora (stropni podpornik)
Znamka	Parkside
Model	PDS 30 A1
Nastavljiva višina	137 cm do 290 cm
Premer zgornje palice	12 mm
Premer spodnje palice	25 mm
Premer cevi	32 mm
Neto teža	Približno 3,0 kg
Največja obremenitev	30 kg (pri 90° nagibu)
Dovoljeni kot nagiba	65° do 90°
Namenska uporaba	Gospodinjska, dela na višini, suha in notranja gradnja
Glavni deli	Gumijasti okov, zgornja palica, črpalka, spodnja palica, zaklepni vijak, cev, zaskočni vijaki, zaklepna ročica
Vzdrževanje	Vzdrževanje ni potrebno
Čiščenje	Krtača ali rahlo vlažna krpa
Skladiščenje	Vodoravno, suho mesto
Varnost	Pred vsako uporabo preverite, ne uporabljajte na nagnjenih tleh, ne prekoračite največje obremenitve
Servisna služba Francija	0800 919270, [e-mail]
Servisna služba Belgija	0800 12089, [e-mail]
Uvoznik	Kompernass (naslov ni naveden, kontaktirajte servisno službo)
IAN številka	380865_2110

Pogosto zastavljena vprašanja - PDS 30 A1 PARKSIDE

Kako nastaviti višino podpornika?

Popustite zaklepni vijak, potisnite zaskočne vijake, da se izključijo iz zareze, izvlecite spodnjo palico na želeno višino, nato ponovno zategnite zaklepni vijak. Za natančno nastavitev uporabite ročico črpalke.

Kakšna je največja dovoljena obremenitev?

Največja obremenitev je 30 kg pri kotu nagiba 90°. Pri manjšem kotu se obremenitev znatno zmanjša.

Ali lahko uporabljam podpornik na nagnjenih tleh?

Ne, podpornik se sme uporabljati le na čistih, nedrsečih, ravnih in navpičnih tleh. Prepovedana je uporaba na stopnicah ali nagnjenih tleh.

Kako preveriti stanje podpornika pred uporabo?

Vizualno preverite podpornik glede poškodb. Prepričajte se, da je zaklepni vijak dobro zategnjen in da sta oba zaskočna vijaka popolnoma vključena.

Ali je podpornik primeren za profesionalno uporabo?

Ne, podpornik je namenjen izklačno za gospodinjsko uporabo. Vsaka komercialna ali industrijska uporaba je prepovedana in razveljavlja garancijo.

Kako očistiti podpornik?

Očistite podpornik s krtačo ali rahlo vlažno krpo. Ne uporabljajte agresivnih čistil.

Kako shraniti podpornik?

Podpornik shranite na suhem mestu, vodoravno, da preprečite prevrnitev.

Kaj storiti, če je podpornik poškodovan?

Takoj prenehajte uporabljati podpornik. Obrnite se na servisno službo: v Franciji na 0800 919270, v Belgiji na 0800 12089, ali po e-pošti.

Ali lahko uporabljam podpornik za trajno podporo?

Ne, podpornik je namenjen le začasni montaži. Ni primeren za trajno podpiranje stropov ali nosilcev.

Kako razstaviti podpornik po uporabi?

Potisnite zaklepno ročico navzgor, da potegnete zgornjo palico nazaj, popustite zaklepni vijak, potisnite zaskočne vijake, nato popolnoma umaknite spodnjo palico.

NAVODILA ZA UPORABO PDS 30 A1 PARKSIDE

Pred branjem odprite stran s sikami in se nato seznane z ysemi funkijami naprave.

Informacao o teh navodilih za uporabo 90
Predvidena uporaba 90
Tehnicni podatki 90
Varnostna navodila 91
Deli in upravljalni elementi 92
Uporaba 92
Shranjevanie 94
Vzdrzevanie 94
Cischenje 94
Odstranjevanje med odpadke 94
Odrstanitev naprave med odpadke 94
Odstranitev embalaze med oppadke 94
Proizvajalec 95
Pooblaščeni serviser 95

Informaciè o teh navodilih za uporabo

Iskrene cestitke!

S svojim nakupom ste se odlocili za kakovosten izdelek. Pred prvo uporabo seseznanite z izdelkom. V ta namen pozorno preberite spodnja navodila za uporabo in varnostna navodila. Izdelek uporabljajte le tako, kot je opisano v navodilih, in samo za navedena področja uporabe. Ta navodila za uporabo dobro shranite. Ob predaji izdelka tretji osebi zraven priložite tudi navodila za uporabo.

Predvidena uporaba

Stropna podpora je predvidena izključno za zasebno uporabo za podpiranje pri delih nad glavo v suhi gradnji in pri notranjih gradbenih delih. Podpora ni primerna za uporabo na stopnicah ali poševni podlagi. Poslovna ali industrijska uporaba ni dovoljena. Za nepredvideno uporabo ne prevzamemo odgovornosti.

Za skodo, nastalo zaradi zlorabe ali nepravilne uporabe, zaradi uporabe sile ali nedovoljenih spremb, ravno takne prevzamemo odgovornosti. Tveganje nosi izključno uporabnik.

Tehnični podatki

Mere
Višina	137 cm z izvlekom do 290 cm
φ palice zgoraj 12 mm
φ palice spodaj 25 mm
φ cevi 32 mm
Teža
Neto teža pribl. 3,0 kg
Obremenitev
Največja obremenitev pri kotu nagiba 90°	30 kg

Varnostna navodila

POZOR! NEVARNOST TELESNIH POŠKODBI!

Pred vsako uporabo preverite, ali je podpora brezhibna. Ce odkrijete poskodbe, podpore ne smete vec uporabljati.
Zagotovite, da je varovalni vijak podpore v obremenem stanju vedno trdno zategnjen in sta se oba zaskočna zatiča povsem zaskocila.
- Podporo uporabljaite samo na Čisti, nadseci in ravni podlagi ter stabilno postavljeno.
Pred vsako uporabo preverite, ali je podpora tehnicno brezhibna.
Ne zadržujte se pod podprtim bremenom.

POZOR! MATERIALNA ŠKODA!

• Podporo uporabljaje samo za kratkotrajno namesitev, ne pa tudi za dolgotrajno podpiranje stropov, tramoy itd.
  Upostevajte, da se lahko podpora ali podpri material pri preveliki sili poskoduje.
• Podpore nikoli ne obremenite z več kot 30 kg pod kotom nagiba 90°. Pri manjšem kotu nagiba se nosilnost podpore bistveno zniža.
• Podporo uporabljaite samo pod kotom nagiba med 65^ in 90^ .
• Podpore ne uporabljaite v druge namene, kot so opisani v teh navodilih.

Del in upravljalni elementi

(slike so na zloženi strani)

Stropna podpora PDS 30 A1 obsega naslednje dele:

• gumijasta blazinica
• zgornja palica ②
• flačilni vžvod 3
  spodnja palica 4
• varovalni vijak 5
• ce 6
• zaskochni zatic
  pritrdlni vzvod 8

Uporaba

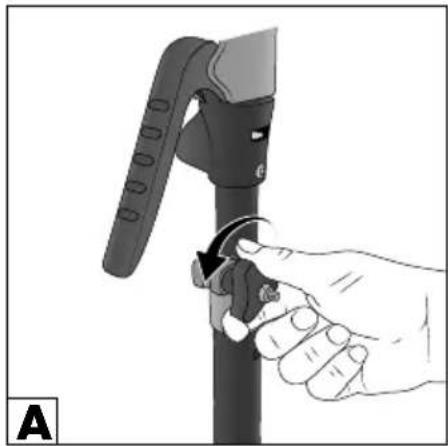

Odvijte varovalni vijk 5 (sika A).

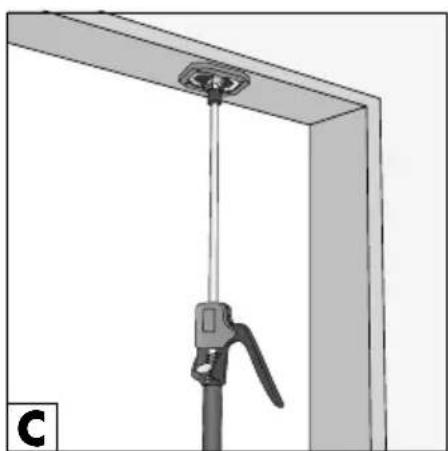

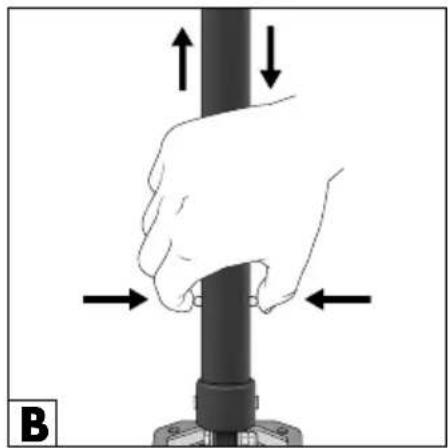

Po potrebi potisnite zaskočna zatica 7 iz nastavka za pritrditev (sika B) in izvlecite spodnjo palico 4 do potrebne visine, takao da je gumijasta blazinica 1 pod bremenom za podpiranje (sika C).

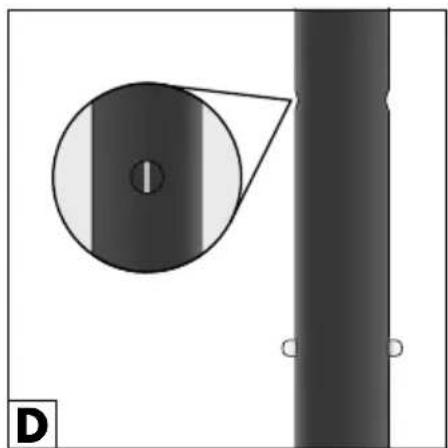

Pustite, da se zaskočna zatiča⁷ povsem zaskočita v nastavku za pritrditev v cevi ⁶. Pri tem si pomagajte z rdečo crtro na spodnji palici ⁴, ki označuje položaj zaskočnih zatičev ⁷ (slika D).

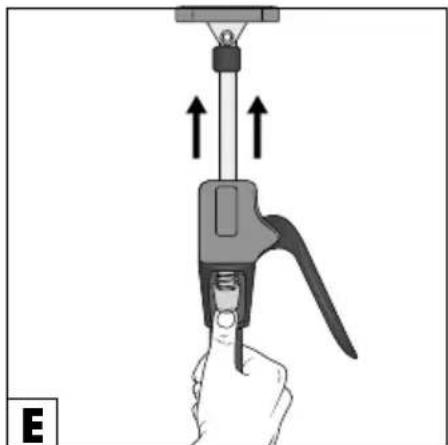

Če dolžina spodnje palice ne zadostuje, potisnite pritrdilni vzvod 8 navzgor (sika E) in tudi zgornjo palico izvlecite do potrebne visine.

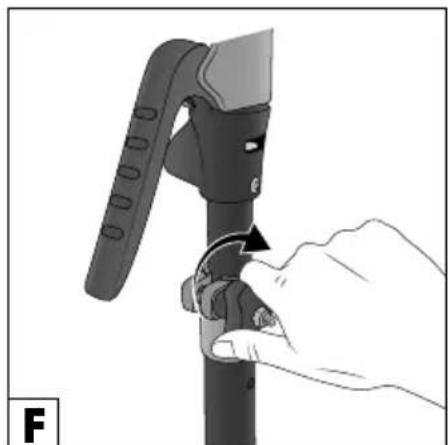

Znova trdno privijte varovalni vijak5 (sika F).
Za natančno nastavitev visine večkrat sprožite tlacilni vzvod3, tak da je gumijasta blazinica 1 trdno namescena pod podprtim bremenom (sika G).

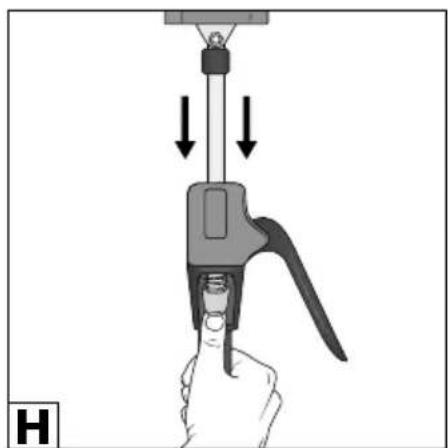

Za sprostitev podpore potisnite pritrdilni vzvod⑧ navzgor, takdo ja je zgornja palica ② znova v celoti pomaknjena noter (sika H).
Odvijte varovalni vijak5 (sika A).
Z eno roko trdno drzite cev 6 in potisnite zaskocna zatiča 7 iz nastavka za pritrditev (slika B).
Spodnjo palico4 znova v celoti potisnite noter.

Shranjevanie

Podporo hranite na suhem mestu in v lezecem položaju, da se ne more prevrniti.

Vzdrževanje

Podpora ne potrebujevzdrzevanja.

Cischenje

Podporo očistite s šćetko ali rahlo navlaženo krpo.

Odstranjevanje med odpadke

Odpadni izdelek oddaje pri podjetju, registiranem za odstranjevanje oepadkov, ali pri svojem komunalnem podjetju za odstranjevanje oepadkov. Upostevaite trenutno veljavne predpise. Ce o cem niste prepričani, se obrnite na svoj podjetje za odstranjevanje oepadkov.

O moznostih za odstranitev odsluzenega izdelka vprasajte pri svoji obcinski ali mestni upravi.

Izdelek je mogoče reciklarati, je podvržen razširjeni odgovornosti proizvajalca in se zbira ločeno.

Odstranitev embalaže med odpadke

Embalažni materiali so izbrani glede na svojo ekolosko primernost in tehnici nevidike odstranjevanja, zato jih je mogoče reciklirati.

Nepotrebne embalazne materiale zavrzite med odpadke v skladu z veljavnimi lokalnimi predpisi.

Embalozo odlozite med opadke na okoljsko primeren način.

Upostevajte oznake na razlichnih embalaznih materialih in jih po potrebloceite.

Embalažni materiali so oznaceni s kraticami (a) in stevilkami (b) z naslednjim pomenom:

1-7:umetne snovi,

20-22: papir in karton,

80-98: sestavljeni materiali.
