PDS 30 A1 - Stropní podpěrná svorka PARKSIDE - Bezplatný návod k obsluze

Typ výrobku	Stropní vzpěra (stropní podpěra)
Značka	Parkside
Model	PDS 30 A1
Nastavitelná výška	137 cm až 290 cm
Průměr horní tyče	12 mm
Průměr spodní tyče	25 mm
Průměr trubky	32 mm
Čistá hmotnost	Přibližně 3,0 kg
Maximální zatížení	30 kg (při sklonu 90°)
Povolený úhel sklonu	65° až 90°
Použití	Domácí použití, práce ve výškách, suchá výstavba a interiérové práce
Hlavní díly	Gumové těsnění, horní tyč, pákový zvedák, spodní tyč, pojistný šroub, trubka, zarážky, blokovací páka
Údržba	Bezúdržbový
Čištění	Kartáč nebo mírně navlhčený hadřík
Skladování	Vodorovně, na suchém místě
Bezpečnost	Před každým použitím zkontrolujte, nepoužívejte na šikmé podlaze, nepřekračujte max. zatížení
Zákaznický servis Francie	0800 919270, [e-mail]
Zákaznický servis Belgie	0800 12089, [e-mail]
Dovozce	Kompernass (adresa neuvedena, kontaktujte zákaznický servis)
Číslo IAN	380865_2110

Často kladené otázky - PDS 30 A1 PARKSIDE

Jak nastavit výšku vzpěry?

Povolte pojistný šroub, zatlačte zarážky, aby vyšly z drážky, vysuňte spodní tyč do požadované výšky, poté znovu utáhněte pojistný šroub. Pro přesné nastavení použijte pákový zvedák.

Jaké je maximální podporované zatížení?

Maximální zatížení je 30 kg při úhlu sklonu 90°. Při menším úhlu je zatížení výrazně sníženo.

Mohu vzpěru použít na šikmé podlaze?

Ne, vzpěru lze používat pouze na čisté, protiskluzové, rovné a svislé podlaze. Je zakázáno používat na schodech nebo šikmých podlahách.

Jak zkontrolovat stav vzpěry před použitím?

Vizuálně zkontrolujte vzpěru, zda není poškozená. Ujistěte se, že je pojistný šroub řádně utažen a obě zarážky jsou zcela zasunuty.

Je vzpěra vhodná pro profesionální použití?

Ne, vzpěra je určena pouze pro domácí použití. Jakékoli komerční nebo průmyslové použití je zakázáno a ruší záruku.

Jak čistit vzpěru?

Čistěte vzpěru pomocí kartáče nebo mírně navlhčeného hadříku. Nepoužívejte agresivní prostředky.

Jak skladovat vzpěru?

Skladujte vzpěru na suchém místě, vodorovně, aby nedošlo k převrácení.

Co dělat, když je vzpěra poškozená?

Okamžitě přestaňte vzpěru používat. Kontaktujte zákaznický servis: ve Francii na 0800 919270, v Belgii na 0800 12089, nebo e-mailem.

Lze vzpěru použít pro trvalé podepření?

Ne, vzpěra je určena pouze pro dočasné použití. Není vhodná pro trvalé podepření stropů nebo trámů.

Jak vzpěru po použití demontovat?

Zatlačte blokovací páku nahoru, aby se zasunula horní tyč, povolte pojistný šroub, zatlačte zarážky a poté zcela zasuňte spodní tyč.

NÁVOD K OBSLUZE PDS 30 A1 PARKSIDE

Informace k tomuto návodu k obsluze

Srdečněgratulujem!

Svym nákupem jste se rozhodli pro velice kvalitni vyrobek. Ješte pržed první uvedením do provozu seseznamte s vyrobkem. Pro tento ulčel si pozorně prěčěte následujíci navod k obsluze a bezpečnostníPokyny. Vyrobek používejte pouze prědepsaným způsobem a pro uvedené oblasti použiti. Tento navod k obsluze dobře uschovejte. Pri prědávání vyrobku třétím osobám prědejte spolu s nim i tento navod.

Použití v souladu s určením

Stropni podpěra je určena vyhradně pro soukromé použiti pro podporu pri sádrokartonářskych a interiérovych pracich nad urovní hlavy. Podpěra není určena pro použiti na schodech nebo na svazitém terényu. Komerčné nebo průmyslové použiti není dovoleno. Za použiti v Rozporu s určením se neruci.

Odpovědnost se nepřebrá ani za škody zpúsobné nasprávným použitím nebo nesprávnou manipulác, použitím sily nebo neoprávněnou modifikác. Riziko nese sám uživatel.

Technické udaje

Rozměry
Výška	137 cm až 290 cm vysouvací
Ø tyče nahоře 12 mm
Ø tyče dole 25 mm
Ø trabky 32 mm
Hmotnost
Čistá hmotnost cca 3,0 kg
Zatižení
Maximální zatižení pří uhlu sklonu 90° 30 kg

BezpečnostníPokyny

POZOR! NEBEZPEČI ZRANěNI!

Zkontrolujte, zda je podpěra prěd každým použitím v bezvadné m stavu. Pokud zjiistě poškození, nesmîte podpěru dále používat.
Ujistete se, zda pojistné srouby podpěry jsou pod zatízením vždy pevně utažené a oba zajist'ovací Čepy zcela zaskočeny.
- Podpěru používejte pouze na Čistém, neklouzavém a rovném podkladu a pri bezpečné stabilité.
- Pred kaczdym použitím zkontrolujte bezchybný technický stav podpěry.
Nezdržujte se pod podepřeným břemenem.

POZOR! HMOTNÉŠKODY!

▶ Podpěru použijte pouze pro krátkodobou montáž, a ne pro stálé godepřeni stropů, nosníků atd.
Mějte na paměti, ze podpěra nebo podpěrný materiaíl se mohou pri prilis vysokém tlaku poskodit.
- Podpěru nikdy nezatežujte nosnosti vyší než 30 kg, pri uhlu sklonu 90°. Pri nizším uhlu sklonu se nosnost podpěry výrazné sníží.
- Podpěru používejte pouze pri úhlu sklonu mezi 65^ a 90^ .
Nepoužívejte podpěru nikdy pro jiné účely, než je popsáno v tomtó námovodu.

Dily a ovladaci prvky

(zobrazení viz vyklopná strana)

Stropni podpěra PDS 30 A1 se skládá z následujících Časti:

• pryžového nárazník
• horní tyče ②
• pumpováci páky 3
  dolni tyce 4
• pojistného šroubu 5
  trubk
  zajist'ovaciho cepu 7
  aretačné páky 8

Použití

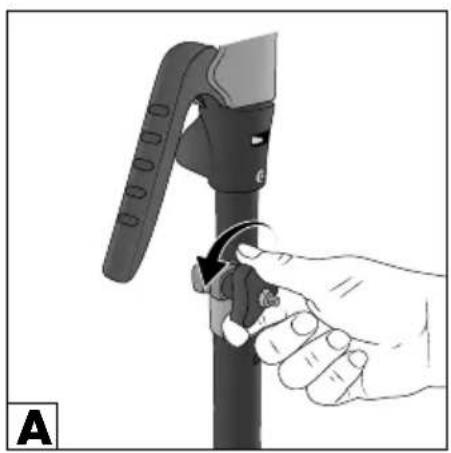

Povolte pojistny sroub (obr. A).

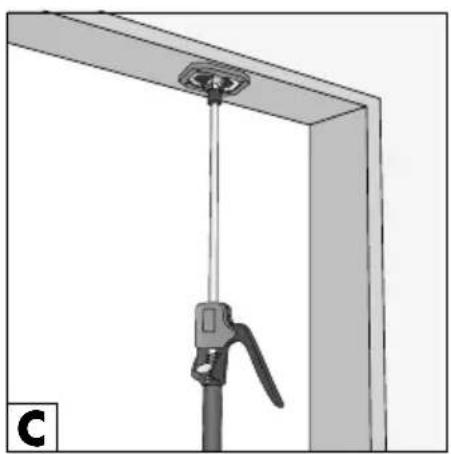

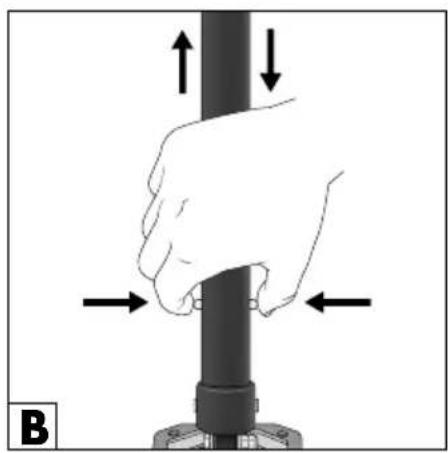

Prip. vytračte oba zajistovaci Čepy7 z aretace (obr. B) a vytáhněte dolní tyc 4 do potřebrné výšky, dokud pryžový náraznik 1 nebude dosedat pod břemeno, které má byt podepřeno (obr. C).

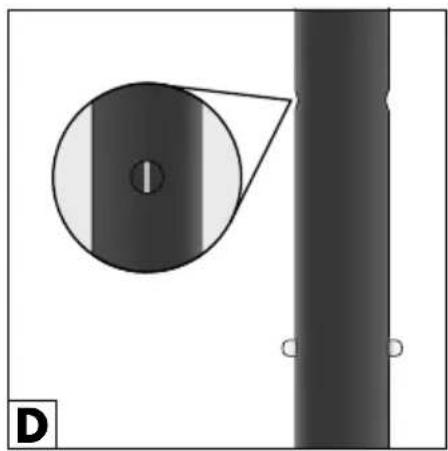

Neche oba zajiš'ovaci Čepy7 kompletné zaskočit do aretace trubky 6. Přitom pro orientaci použijte Červenou Čaru na dolní týči 4, kterou je označena poloha zajiš'ovacich Čepu 7 (obr. D).

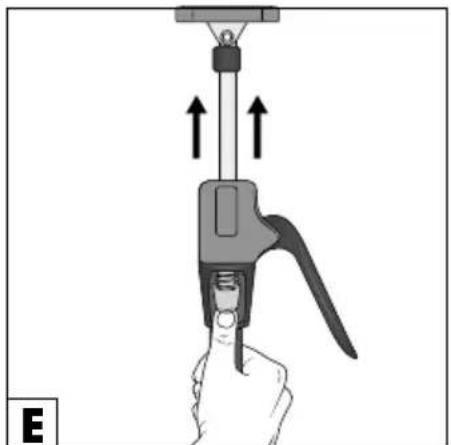

Pokud nestaci delka dolni tyce4, vytlacte aretacnipaku 8 nahoru (obr. E) a vytahnete také horni tyc 2 do potbrenbvysky.

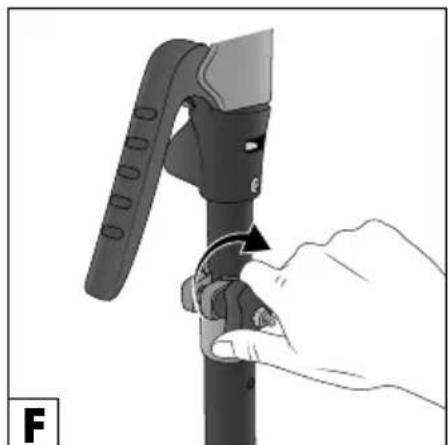

Pojistny sroubopet napevno prisroubujte (obr. F).

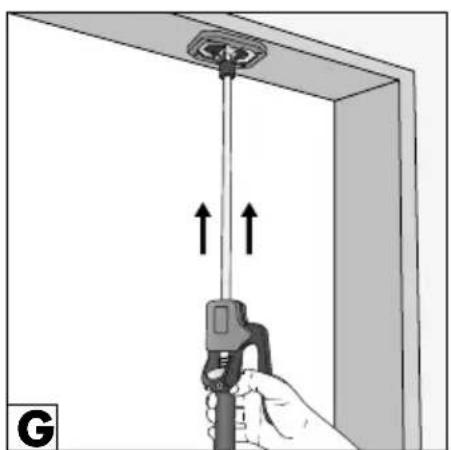

Kjemému nastavení vysky několikrát stisknéte pumpovaci páku③, dokud pryžový náraznik ① nebude dosedat pevně pod břemeno, které má byt podepřeno (obr. G).

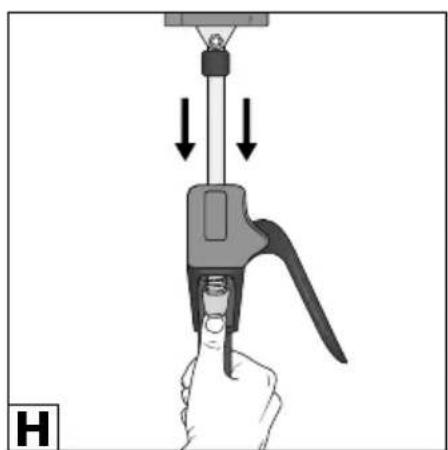

K pavolení podpěry vytláčte aretačné páku nahoru, dokud se horní tyc opět kompletné nezasune (obr. H).
Povolte pojistny sroub (obr. A).
Podržte trubku⁶ pevně jegnou rukou a vytlacte zaskocené zajiš'ovaci Čepy ⁷ z aretace (obr. B).
Dolni tyc opet kompletnezasunte.

Skladováni

Podperu skladujte na suchem miste a v lezate poloze, aby se nemohla prevrátit.

Udržba

Podpěra je bezúdržbová.

Čišěné

Ocistete podperu kartacem nebo mirne navlhcenym hadrikem.

Likvidace

Likvidace pristroje

Vyrobek zlikvidujte prostrednictvim schvaleného podniku pro likvidaci odpadu nebo Vaseho komunániho sberného dvora. Dodržujte aktuálne platné prdepisy. V pripa-dé pochybností se informujte ve sberném dvoře.

Informace o moznostech likvidace vyslouzilého vyrobku Vám podá správa Vaseho obecního nebo městského uradu.

Vyrobek je recyklovatelny, podlehá rozirne opovednosti vyrobce a je shromazd'ovan oddelene.

Likvidace obalu

Obalovy material odpovidá hlediskum ochrany zivotniho prostre di a likvidace a je tudž recyklovatelny.

Již nepořebný obalový material zlikvidujte podle mistnich platnych predpisu.

E-Mail: [e-mail]

IAN380865_2110

Dovozce

Dbeije prosim na to, ze nasledujici adresa neni adresou servisu.

Kontaktujte nejprve uvedeny servis.

Srdečne vám blahoželáme!

Tauto kúpou ste sa rozhodli pre vysoko kvalitny vyrobok. Pred prvym uvedenim do prevadzky sa oboznámte s vyrobkom. Preto si pozorne preciţajte nasledujuci námod na obsluhu a bezpečnostné pokyny. Vyrobok použivajte iba podl'α opisu a v uveden'ych oblastiach použitia. Tento námod na obsluhu si dobre uschovajte.

Ak odovzdávate vyrobok tretej osobe, odovzdajte vyrobok spolu s tymto námodom.

Urcené použivanie

Riziko nesie samotný používateł.

Technické udaje

Pred každým použitím skontrolujte podperu, Či je v bezchybnom stave. Ak by ste mali zistit' skody, nemali by ste podperu viac používat'.
Uistite sa, ze poistná skrutka podpery je pod zafăzením vždy pevne utiahnutá a ze obidva zaskakovacie capy su uplné zaskočene.
▶ Podpery používajte iba na Čistom, nekízavom a rovnom podklade a pri bezpečnom postavení.
Pred každým použitím skontrolujte podperu, Či je v bezchymbnom technickom stave.
- Pod podopretym zaťažením sa nezdržiavajte.

POZOR! VECNÉŠKODY!

Ciastkové a ovladacie prvky

Majte na pamati, ze nizsie uvedená adresa nie je adresou servisného strediska. Najprikontaktujte uvedené servisné stredisko.

Odstranitev naprave med odpadke
