PDS 30 A1 - Deckenstützklemme PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Deckenstütze (Deckenausleger)
Marke	Parkside
Modell	PDS 30 A1
Verstellbare Höhe	137 cm bis 290 cm
Durchmesser obere Stange	12 mm
Durchmesser untere Stange	25 mm
Rohrdurchmesser	32 mm
Nettogewicht	Ca. 3,0 kg
Maximale Belastung	30 kg (bei 90° Neigung)
Zulässiger Neigungswinkel	65° bis 90°
Bestimmungsgemäße Verwendung	Haushalt, Arbeiten in der Höhe, Trockenbau und Innenausbau
Hauptteile	Gummibeschlag, obere Stange, Pumphebel, untere Stange, Feststellschraube, Rohr, Arretierbolzen, Sperrhebel
Wartung	Keine Wartung erforderlich
Reinigung	Bürste oder leicht angefeuchtetes Tuch
Lagerung	Waagerecht, trockener Ort
Sicherheit	Vor jeder Verwendung prüfen, nicht auf geneigtem Boden verwenden, max. Belastung nicht überschreiten
Kundendienst Frankreich	0800 919270, [e-mail]
Kundendienst Belgien	0800 12089, [e-mail]
Importeur	Kompernass (Adresse nicht angegeben, Kundendienst kontaktieren)
IAN-Nummer	380865_2110

Häufig gestellte Fragen - PDS 30 A1 PARKSIDE

Wie stelle ich die Höhe der Stütze ein?

Lösen Sie die Feststellschraube, drücken Sie die Arretierbolzen aus der Rastung, ziehen Sie die untere Stange auf die gewünschte Höhe aus und ziehen Sie die Feststellschraube wieder fest. Für eine Feineinstellung betätigen Sie den Pumphebel.

Wie hoch ist die maximale Traglast?

Die maximale Belastung beträgt 30 kg bei einem Neigungswinkel von 90°. Bei einem geringeren Winkel reduziert sich die Belastung erheblich.

Kann ich die Stütze auf einem geneigten Boden verwenden?

Nein, die Stütze darf nur auf einem sauberen, rutschfesten, ebenen und senkrechten Boden verwendet werden. Sie ist in Treppen oder auf geneigten Böden verboten.

Wie überprüfe ich den Zustand der Stütze vor der Verwendung?

Überprüfen Sie die Stütze visuell auf Beschädigungen. Stellen Sie sicher, dass die Feststellschraube fest angezogen ist und beide Arretierbolzen vollständig eingerastet sind.

Ist die Stütze für den gewerblichen Einsatz geeignet?

Nein, die Stütze ist nur für den Hausgebrauch vorgesehen. Jegliche gewerbliche oder industrielle Nutzung ist untersagt und führt zum Garantieverlust.

Wie reinige ich die Stütze?

Reinigen Sie die Stütze mit einer Bürste oder einem leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Wie lagere ich die Stütze?

Lagern Sie die Stütze an einem trockenen Ort, waagerecht, um ein Umkippen zu vermeiden.

Was tun, wenn die Stütze beschädigt ist?

Stellen Sie die Verwendung der Stütze sofort ein. Kontaktieren Sie den Kundendienst: in Frankreich unter 0800 919270, in Belgien unter 0800 12089, oder per E-Mail.

Kann die Stütze für dauerhafte Abstützung verwendet werden?

Nein, die Stütze ist ausschließlich für den vorübergehenden Einsatz bestimmt. Sie eignet sich nicht zur dauerhaften Abstützung von Decken oder Balken.

Wie baue ich die Stütze nach Gebrauch ab?

Drücken Sie den Sperrhebel nach oben, um die obere Stange einzufahren, lösen Sie die Feststellschraube, drücken Sie die Arretierbolzen, und fahren Sie dann die untere Stange vollständig ein.

BEDIENUNGSANLEITUNG PDS 30 A1 PARKSIDE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE

DE/AT/CH Bedienungsanleitung Seite 9

Informationen zu dieser Bedienungsanleitung 10
Bestimmungsgemäß Verwendung 10
Technische Daten 10
Sicherheitshinweise 11
Teile- und Bedienelemente 12
Gebrauch 12
Aufbewährung 14
Wartung 14
1 Reinigung 143
Entsorgung. 14
Gerat entsorgen 14
Verpackung entsorgen 14
Service 15
Imporateur 15

Informationen zu dieser Bedienungsanleitung

HerzlichenGlickwunsch!

Mit ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Handigen Sie bei Weitergabe des Produkts an Dritte diese Anleitung ebenfalls mit aus.

Bestimmungsgemäß Verwendung

Die Deckenstütze ist ausschließlich für den privaten Gebrauch zum Abstützen bei Überkopfarbeiten im Trocken- und Innenausbau bestimmt. Die Stütze dient nicht zur Verwendung auf Treppen oder abschüssigem Gelände. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäß Verwendung wird nicht gehaftet.

Für Schäden, die von missbrächlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unauthorisierter Modifikation herrhren, wird ebenflske keine Haftung übernommen. Das Risikoträgt allein der Benutzer.

Technische Daten

Maße
Höhe	137 cm bis 290 cm ausziehbar
Ø Stange oben 12 mm
Ø Stange unter 25 mm
Ø Rohr 32 mm
Gewicht
Nettogewicht ca. 3,0 kg
Belastung
Maximale Belastung bei einem Neigungswinkel von 90°	30 kg

Sicherheitshinweise

ACHTUNG! VERLETZUNGSGEFAHR!

Kontrollieren Sie die Stütze vor jedem Gebrauch auf einwandfrei den Zustand. Sollten Sie Schäden feststellen, dürfen Sie die Stütze nicht mehr verwenden.
- Stellen Sie sicher, dass die Sicherungsschraube der Stütze unter Last immer fest angezogen ist und beiden Rastbolzen vollständig eingerastet sind.
- Verwenden Sie die Stütze nur auf sauberem, rutsch festem und ebenem Untergrund und bei sicheren Stand.
Überprüfen Sie die Stütze vor jedem Gebrauch auf ihren einwandfrei technischen Zustand.
- Halten Sie sich nicht unter abgestützter Last auf.

ACHTUNG! SACHSCHADEN!

• Verwenden Sie die Stütze nur zur kurzzeitigen Montage und nicht zur dauerhaften Abstutzung von Decken, Balken etc.
  Beachten Sie, dass die Stütze oder das Abstützmaterial bei zu starkem Druck beschädigt werden kann.
• Belasten Sie die Stütze niemals mit einer hohenen Traglast als 30kg bei einem Neigungswinkel von 90^ . Bei einem niedrigeren Neigungswinkel verringert sich die Traglast der Stütze betrachtlich.
• Verwenden Sie die Stütze nur in einem Neigungs-winkel zwischen 65^ bis 90^ .
• Verwenden Sie die Stütze nicht für andere Zwecke, als in dieser Anleitung beschrieben.

Teile- und Bedienelemente

(Abbildungen siehe Ausklappseite)

Die Deckenstütze PDS 30 A1 besteht aus folgenden Teilen:

Gummipolste1
Obere Stange 2
Pumphebel 3
Untere Stange 4
- Sicherungsschraube 5
Roh
Rastbolzen
- Arretierhebel 8

Gebrauch

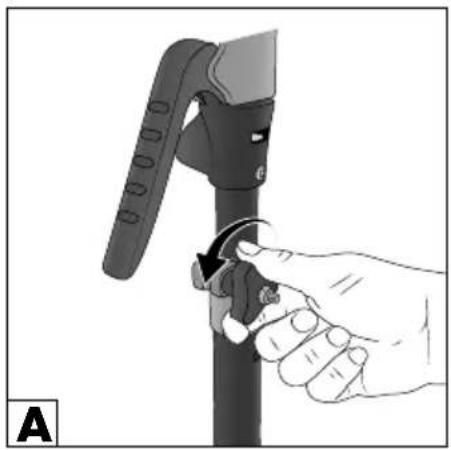

Lösen Sie die Sicherungsschraube (Abb. A).

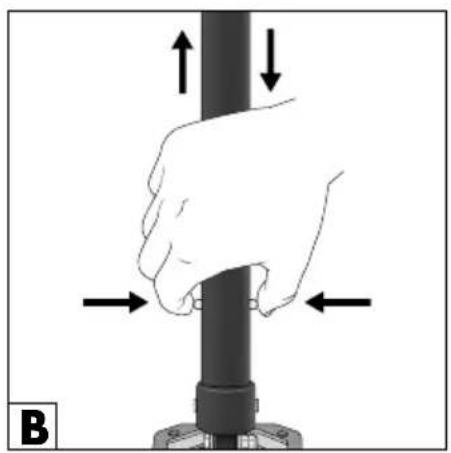

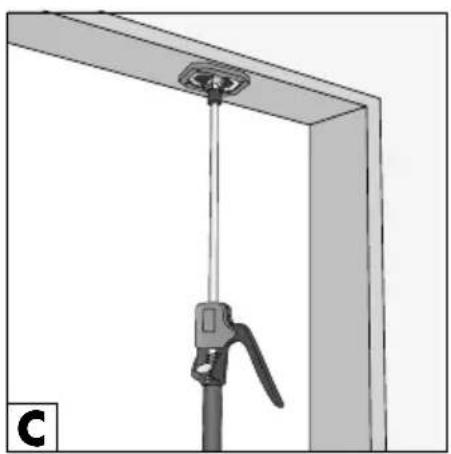

Drücken Sie ggf. die beiden Rastbolzen aus der Rastung (Abb. B) undziehen Sie die unter Stange auf die erforderliche Höhe aus, bis das Gummipolster 1 unter der abzustützenden Last sitzt (Abb. C).

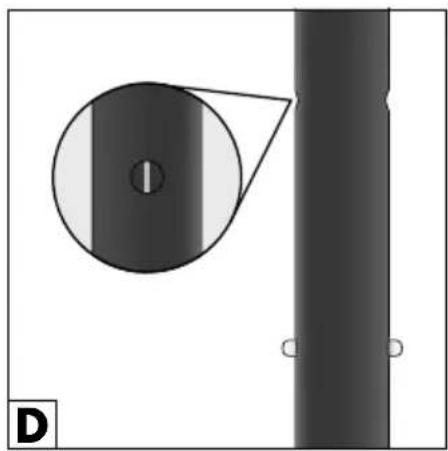

Lassen Sie die beiden Rastbolzen ⑦ komplet in die Rastung des Rohres ⑥ einrasten. Nutzen Sie darauf zur Orientierung die rote Linie auf der unteren Stange ④, die die Position der Rastbolzen ⑦ markiert (Abb. D).

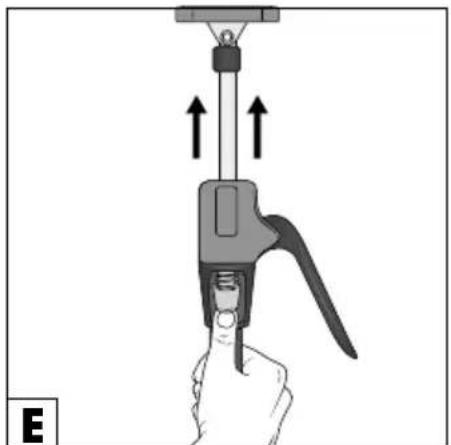

Sollte die Länge der unteren Stange4 nicht ausreichen, drücken Sie den Arretierhebel 8 nach oben (Abb. E) undziehen Sie auch die obere Stange 2 auf die erforderliche Höhe aus.

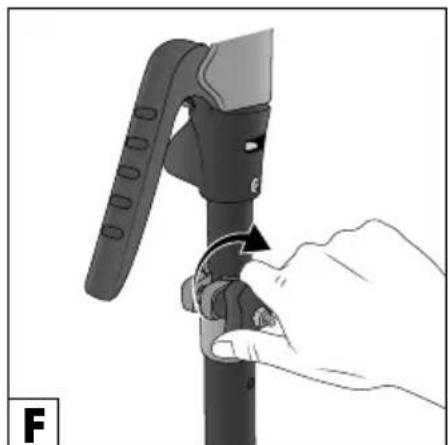

Schrauben Sie die Sicherungsschraube ⑤ wieder fest (Abb. F).

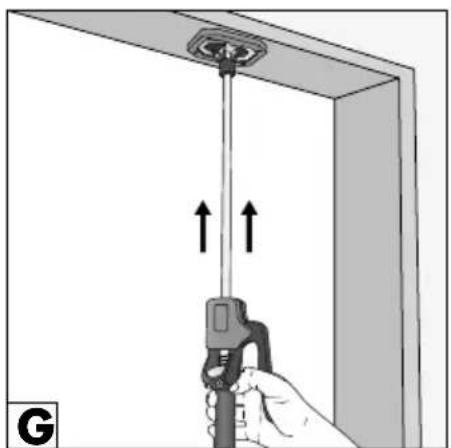

Betätigen Sie zur Feineinstellung der Höhe mehrmals den Pumppebel bis das Gummipolster fest unter der abzustützenden Last sitzt (Abb. G).
Um die Stütze wieder zu losen, drücken Sie den Arretierhebel nach oben, bis die obere Stange 2 wieder komplett eingefahren ist (Abb. H).
Losen Sie die Sicherungsschraube (Abb. A).
Halten Sie das Rohr mit einer Hand fest und drücken Sie die eingerasteten Rastbolzen aus der Rastung (Abb. B).
Schiebern Sie dieunte Stange4 wieder komplettein.

Aufbewahrung

Lagern Sie die Stütze an einen trockenen Ort und im liegenden Zustand, damit sie nicht umkippen kann.

Wartung

Die Stütze ist wartungsfrei.

Reinigung

Reinigen Sie die Stütze mit einer Bürste oder mit einem leicht angefeuchteten Tuch.

Entsorgung

Gerät entsorgen

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE ENTORSUNGseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungsseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Verpackung entsorgen

Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschäftspunkten ausgewählnt und deshalb recyclebar.

Entsorgen Sie nicht mehr benöfigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedene Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7: Kunststoffe,

20-22: Papier und Pappe,

80-98: Verbundstoffe.

Service

DE ServiceDeutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceOsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone] (0,08 CHF / Min., Mobilfunk max. 0,40 CHF / Min.)

E-Mail: [e-mail]

IAN380865_2110

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunachst die benannte Servicestelle.

Technische gegevens 26

Last Information Update · Stand der Informationen · Version des informations

Stand van de informatie · Stav informaci · Stan informaci · Stav informaci

Estado de las informaciones · Tilstand of information · Versione delle informazioni

Información allása · Stanje informacij: 02/2022 · Ident.-No.: PDS30A1-022022-1

IAN 380865_2110
