PDS 30 A1 - Mennyezeti tartóbilincs PARKSIDE - Ingyenes használati útmutató

Type de produit	Mennyezeti tartó satu (mennyezeti támasz)
Marque	Parkside
Modèle	PDS 30 A1
Hauteur réglable	137 cm-től 290 cm-ig
Diamètre barre supérieure	12 mm
Diamètre barre inférieure	25 mm
Diamètre tube	32 mm
Poids net	Kb. 3,0 kg
Charge maximale	30 kg (90°-os dőlésszögnél)
Angle d'inclinaison autorisé	65°-tól 90°-ig
Utilisation conforme	Háztartási, magasban végzett munkák, száraz és belső építkezés
Pièces principales	Gumibetét, felső rúd, pumpás kar, alsó rúd, rögzítőcsavar, cső, reteszelőcsavarok, reteszelőkar
Entretien	Nem igényel karbantartást
Nettoyage	Kefe vagy enyhén nedves rongy
Stockage	Vízszintesen, száraz helyen
Sécurité	Minden használat előtt ellenőrizze, ne használja lejtős talajon, ne lépje túl a max. terhelést
Service après-vente France	0800 919270, [e-mail]
Service après-vente Belgique	0800 12089, [e-mail]
Importateur	Kompernass (pontos cím nem megadva, lépjen kapcsolatba az ügyfélszolgálattal)
Numéro IAN	380865_2110

Gyakran ismételt kérdések - PDS 30 A1 PARKSIDE

Hogyan állítsuk be a támasz magasságát?

Lazítsa meg a rögzítőcsavart, nyomja ki a reteszelőcsavarokat a bevágásból, húzza ki az alsó rudat a kívánt magasságra, majd húzza meg újra a rögzítőcsavart. A pontos beállításhoz használja a pumpás kart.

Mekkora a maximális terhelhetőség?

A maximális terhelés 30 kg 90°-os dőlésszög esetén. Kisebb dőlésszögnél a terhelés jelentősen csökken.

Használhatom a támaszt lejtős talajon?

Nem, a támaszt csak tiszta, csúszásmentes, sík és függőleges talajon szabad használni. Lépcsőn vagy lejtős felületen tilos.

Hogyan ellenőrizzem a támasz állapotát használat előtt?

Szemrevételezéssel ellenőrizze a támaszt sérülések szempontjából. Győződjön meg róla, hogy a rögzítőcsavar szorosan meg van húzva, és mindkét reteszelőcsavar teljesen be van kapcsolva.

Alkalmas a támasz professzionális használatra?

Nem, a támasz kizárólag háztartási használatra készült. Kereskedelmi vagy ipari felhasználás tilos, és érvényteleníti a garanciát.

Hogyan tisztítsam a támaszt?

Tisztítsa a támaszt kefével vagy enyhén nedves ronggyal. Ne használjon agresszív tisztítószereket.

Hogyan tároljam a támaszt?

Tárolja a támaszt száraz helyen, vízszintesen, hogy ne boruljon fel.

Mi a teendő, ha a támasz megsérül?

Azonnal hagyja abba a támasz használatát. Lépjen kapcsolatba az ügyfélszolgálattal: Franciaországban a 0800 919270, Belgiumban a 0800 12089 telefonszámon, vagy e-mailben.

Használható a támasz tartós rögzítésre?

Nem, a támasz kizárólag ideiglenes rögzítésre szolgál. Nem alkalmas mennyezetek vagy gerendák tartós alátámasztására.

Hogyan szereljem le a támaszt használat után?

Nyomja felfelé a reteszelőkart a felső rúd behúzásához, lazítsa meg a rögzítőcsavart, nyomja ki a reteszelőcsavarokat, majd teljesen húzza be az alsó rudat.

HASZNÁLATI ÚTMUTATÓ PDS 30 A1 PARKSIDE

Olvasás elott kattintson az abrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

S1

Informaciok a jelen hasznalati utmutatohoz 82
Rendeltetesszeru hasznalat 82
Muszaki adatok 82
Biztonsagiutasitasok 83
Alkatreszek es kezeloelemek 84
Hasznalat. 84
Tárolás 86
Karbantartás 86
Tisztitas 86
Artilmatlanitas 86
A keszulek artilmatlanitasa 86
Acsomagolas artalmatlanitasa 86
Szerviz 87
Gyartia 87

Informaciók a jelen használati utmutatóhoz

Gratulálunk!

Vásárlásával kivaló minóségú termek mellett dontott. Az elso üzembe helyezés elött ismerkedjen meg a termékkel. Ehhez figyelmesen olvassa el az alábbi hasznalati utmutató és a biztonsági utasításokat. A terméket csak a leirtak szerint és a megadott celokra használja. Örizze meg jol ezt a hasznalati utmutató.

A termek harmadik szemelynek történ'továbbadása eseten adja át ezt az utmutató is.

Rendeltetésszerü használat

A mennyezet alatamasztó kizárolag magánhasznalatra, fej fölott vegzett szaraz és belsoépīteszeti munkák során történő alatamasztásra hasznalhato. Az alatamasztó nem hasznalhato lépcsökön vagy lejtós területeken. A kereskedelmi vagy ipari felhasznalas nem engedélyezett. A nem rendeltetésszeru hasznalatérnt nem vällalunk felelosséget.

A visszaésszeru vagy szakszerutlen kezelésból, erőszak alkalmazásaból vagy nem engedélyezett átszerelésból eredő károkérst szintén nem vallalunk felelosséget. A kockázatot egyedül a felhasználó viseli.

Muszaki adatok

Méretek
Magasság	137 és 290 cm bözött, kihúzható
Ø Rúd fent 12 mm
Ø Rúd lent 25 mm
Ø Cső 32 mm
Súly
Nettósúly kb. 3,0 kg
Terhelés
Maximális terhelés 90° dólésszögesétén	30 kg

Biztonsagiutasitások

FIGYELEM! SÉRÜLÉSVESZÉLY!

• Minden hasznalat elott ellenorizze az alatamasztó kifogastalan allapotát. Károk észlése esétén nem szabad tovabb hasznalni az alatamasztóf.
  Ugyeljen arra, hogy az alatamasztóBiztositócsavarja terhelés alatt mindig meg legyen huzva es mindkét reteszelócsap teljesen be legyen kattanova.
• Az alatamasztófCsak tiszta,csuszásmentes es egyenletes talajon,ill.stabil allas eseten használja.
  Minden hasznalat elott ellenorizze az alatamasztó kifogastalan muszaki allapotat.
• Ne tartózkodjon az alatámasztott teher alatt.

FIGYELEM! ANYAGI KÁR!

• Az alatamasztómt mennyezetak, gerendák stb. rovid idejü szereléséhez és ne azok tartós alatamasztására használja.
  Ugyeljen arra, hogy az alatamasztó vagy a tamasztó anyag erós nyomás esétén megsérülhet.
  Soha ne terhelje meg az alatamasztót tobb, mint 30kg teherrel 90^ -os dolesszog mellett. Alacso- nyabb dolesszog eseten jelentosen csokken az alatamasztó teherbirasa.
• Az alatamasztócCsak 65^ es 90^ kozotti dolesszogben használja.
• Az alatamasztófCsak a jelen hasznalati utmutatóban leircélokra használja.

Alkatrészek és kezelőelemek

(a képeket lásd a kihajthato oldalon)

A PDS 30 A1 mennyezet alatamasztó részei:

gumipárne 1
felsó rud 2
emelokar 3
alsó rud 4
biztositocsavar 5
csc6
- reteszelocsap
reteszelokar 8

Hasznalat

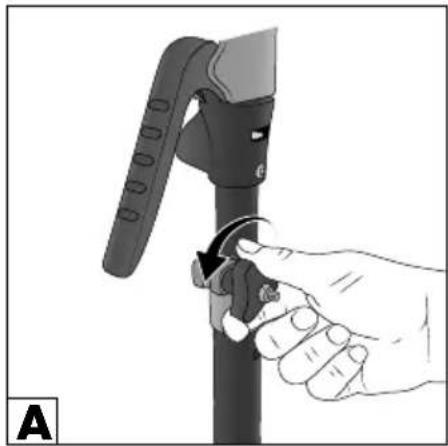

Lazitsa meg aBiztositócsavart 5 (A abra).

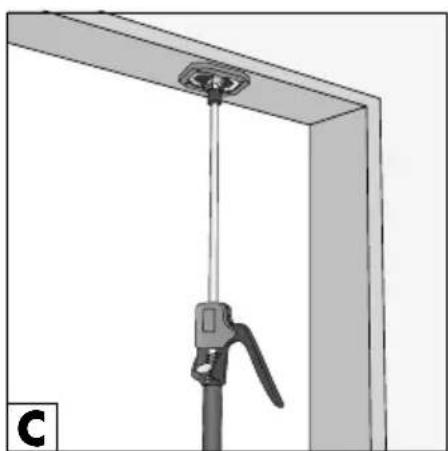

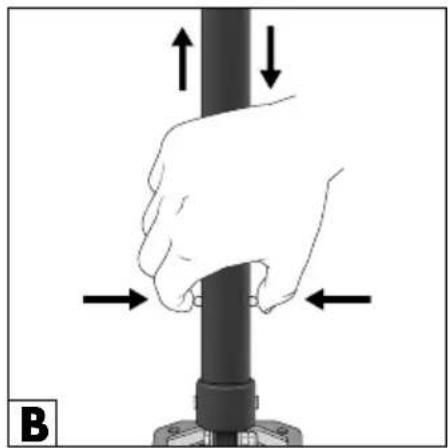

Adott esetben nyomja ki a két reteszelócsapo 7 a reteszból (B ábra) és húzza ki az also rudat 4 a megfelelo magasságra, hogy a gumipárna 1 az alatámasztandó teher alatt legyen (C ábra).

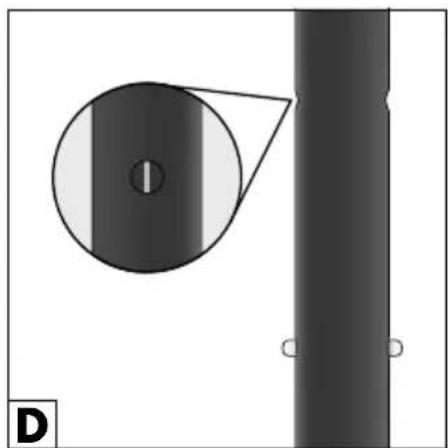

Hagyja, hagy a két reteszelócsap 7 teljesen bekattanjon a cso 6 reteszebe. Kiindulási pontként használaja az also rudon 4 levő piros vonalat, ami a reteszelócsapok 7 helyzetét jalö (D ábra).

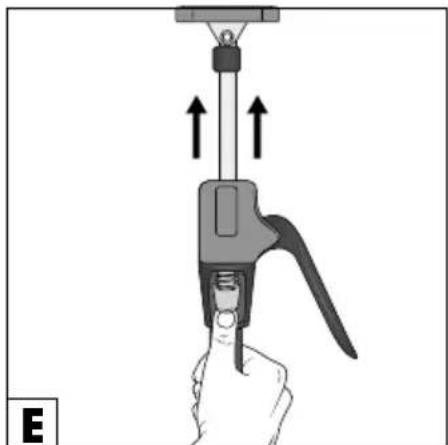

Ha az also rud ④ nem eleg hosszú, akkor nyomja felfelé a reteszelokart 8 (E abra) es huzza ki a felso rudat ② is megfelelo hosszusagura.

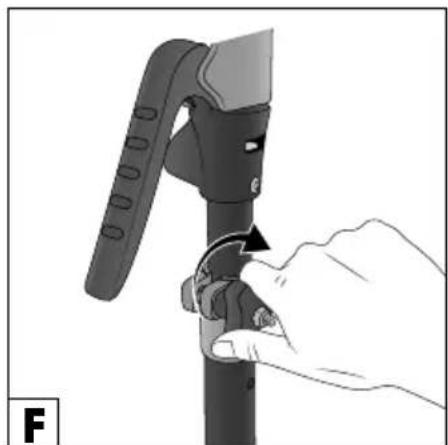

Ismét húzza meg abiztosítócsavart (Fábra).

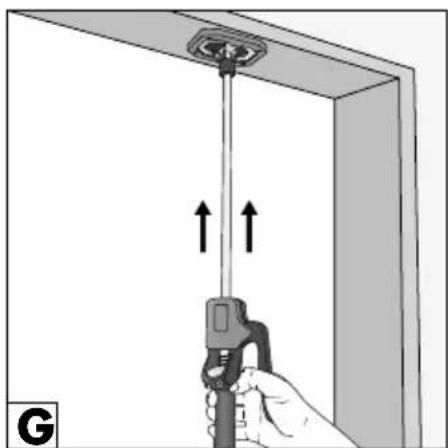

A magassag finom beallitasahoz nyomja meg tobbszor az emelokart3, hogy a gumipárna 1 szorosan az alatamasztando teher alatt legyen (G abra).

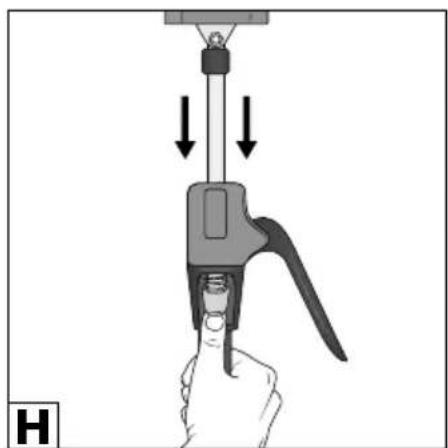

Az alatamasztó eltavolitáshoz nyomja a reteszelokari 3 felfelé, amig a felso rud 2 teljesen visszamozog (H ábra).
Lazitsa meg aBiztositocsavart (A abra).
Tartsa erösen a csövet 6 az egyik kezével és nyomja ki a bereteszelt reteszelócsapokat 7 a reteszből (B ábra).
Tolja vissza teljesen az also rudat4.

Tárolás

Tárolja az alátamasztót száraz helyen, fekvő helyzetben, hogy ne tudjon felborulni.

Karbantartás

Az alatamasztó nem igényel karbantartást.

Tisztítás

Az alatamasztó kefével vagy enyhén benedvesitet törlokendövel tiszthato.

Ártalmatlanítás

A keszülk ártalmatlanitasa

A terméket kizárólag engedélyezett hulladékzełö üzemben vagy a kommunális hulladékzełó létésitmenyben ártalmatlanítsa. Vegye figyelembe a hatalvos elóirasokat. HaBizonytalan, vegye fel a kapcsolatot a hulladékzewel.

Az elhasznalódott termek ártalmatlanitásanak lehetosegeiról tajekozódjontelepulése onkormányzatanál vagy a varosi onkormányzatnál.

A termek ujrahasznosithato, kiterjesztett gyartoi felelosseg korebe tartozik es kulon kell gyujiteni.

A csomagolás ártalmatlanitása

A csomagolóanyagokat környezetbarát es hulladék-ártalmatlanitási szempontok szerint vlasztottuk ki és ezert ürahasznosithatók.

A feleslegesse valt csomagolóanyagokat a hatályos helyi elóirásoknak megfeleloen ártalmatlanitsa.

Ártalmatlanitsa a csomagolást környezetbarát MODON.

Vegye figyembe a kulönbozó csomagolóanyagokon lévo jelzéseket és adott esetben valassza külön azokat. A csomagolóanyagok rovidíteşkel (a) és szamjegyekkel (b) vannak megjelöve, az alábbi jelentésell:

1-7: muanyag,

20-22: papir es karton,

80-98: komposit anyagok.

Szerviz

HU SzervizMagyarország

Tel.: [phone]

E-Mail: [e-mail]

IAN380865_2110

Gyártjá

Ugyeljen arra, hogy az alabbi cim nem a szerviz cime. Elszor forduljon a megjelolt szervizhcez.
