PDS 30 A1 - Zacisk do podpory sufitowej PARKSIDE - Bezpłatna instrukcja obsługi

Rodzaj produktu	Podpora sufitowa (stempel sufitowy)
Marka	Parkside
Model	PDS 30 A1
Regulowana wysokość	137 cm do 290 cm
Średnica górnego pręta	12 mm
Średnica dolnego pręta	25 mm
Średnica rury	32 mm
Masa netto	Około 3,0 kg
Maksymalne obciążenie	30 kg (przy nachyleniu 90°)
Dopuszczalny kąt nachylenia	65° do 90°
Zgodne przeznaczenie	Domowe, prace na wysokości, budowa sucha i wewnętrzna
Główne części	Gumowa osłona, górny pręt, dźwignia pompki, dolny pręt, śruba blokująca, rura, sworznie zatrzymujące, dźwignia blokująca
Konserwacja	Nie wymaga konserwacji
Czyszczenie	Szczotka lub lekko wilgotna ściereczka
Przechowywanie	Poziomo, w suchym miejscu
Bezpieczeństwo	Sprawdzać przed każdym użyciem, nie używać na pochyłej podłodze, nie przekraczać maksymalnego obciążenia
Serwis posprzedażowy Francja	0800 919270, [e-mail]
Serwis posprzedażowy Belgia	0800 12089, [e-mail]
Importer	Kompernass (adres nie podany, skontaktować się z serwisem)
Numer IAN	380865_2110

Często zadawane pytania - PDS 30 A1 PARKSIDE

Jak wyregulować wysokość podpory?

Poluzuj śrubę blokującą, wypchnij sworznie zatrzymujące, aby wysunęły się z zaczepu, rozłóż dolny pręt na żądaną wysokość, a następnie dokręć śrubę blokującą. W celu precyzyjnej regulacji użyj dźwigni pompki.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie wynosi 30 kg przy kącie nachylenia 90°. Przy mniejszym kącie obciążenie jest znacznie zmniejszone.

Czy mogę używać podpory na pochyłej podłodze?

Nie, podporę należy używać tylko na czystej, antypoślizgowej, płaskiej i pionowej powierzchni. Zabronione jest używanie na schodach lub pochyłych podłogach.

Jak sprawdzić stan podpory przed użyciem?

Wizualnie sprawdź podporę pod kątem uszkodzeń. Upewnij się, że śruba blokująca jest dobrze dokręcona, a oba sworznie zatrzymujące są całkowicie zablokowane.

Czy podpora nadaje się do użytku profesjonalnego?

Nie, podpora jest przeznaczona wyłącznie do użytku domowego. Jakiekolwiek użycie komercyjne lub przemysłowe jest zabronione i powoduje utratę gwarancji.

Jak czyścić podporę?

Wyczyść podporę za pomocą szczotki lub lekko wilgotnej ściereczki. Nie używaj agresywnych środków.

Jak przechowywać podporę?

Przechowuj podporę w suchym miejscu, poziomo, aby zapobiec przewróceniu.

Co zrobić, jeśli podpora jest uszkodzona?

Natychmiast przestań używać podpory. Skontaktuj się z serwisem posprzedażowym: we Francji pod numerem 0800 919270, w Belgii pod numerem 0800 12089, lub mailowo.

Czy można używać podpory do stałego podparcia?

Nie, podpora jest przeznaczona wyłącznie do tymczasowego montażu. Nie nadaje się do stałego podpierania sufitów lub belek.

Jak zdemontować podporę po użyciu?

Popchnij dźwignię blokującą do góry, aby wsunąć górny pręt, poluzuj śrubę blokującą, wypchnij sworznie zatrzymujące, a następnie całkowicie wsuń dolny pręt.

INSTRUKCJA OBSŁUGI PDS 30 A1 PARKSIDE

Przed przyczytaniem prosze rozlozyc strone z ilustracjami, a nastepnie prosze zapoznać sie z wsystkimi funkcjami urzgodzenia.

SK

Informacja o niniejszej instrukcji obstugi 42
Zastosowanie zgodne z przyeznaczeniem 42
Dane techniczne 42
Wskazówki bezpieczeniastwa 43
Czeci elementy obstugowe 44
Uzytkowanie 44
Przechowywanie 46
Konserwacia 46
Czyszczenie 46
Utylizacja 46
Utylizacja urzqdzenia 46
Utylizacja opakowania 46
Serwis 47
Importer 47

Informacja o niniejszej instrukcjji obstugi

Serdecznegratulacion!

Gratulujemy wyboru produktu wysokiej jakosci. Przed pierwszym uzyciem prosimy o zapoznanie sie z produktem. W tym celu naleźwy uwañnie przyȩcytać ponizszq instrukcję obstugi i wskazówki bezpieczność. Produkt naleźwy uzytkowyć wyłucznych zgodnia z zamieszczonym tu opisem oraz w podanym zakresie zastosowan.

InstrukcjogeobstuginalezyprzechowywaCWbezpiecznymmiejscu.

W przypadku przybekazania urzędzenia osobie trzechiej naleź dołgczyc do niedgorownikę tę instrukcie.

Zastosowanie zgodne z przyeznaczeniem

Podpora sufitowa przyznaczona jest wyłęczne do uzytku prywatné go w celu zapewnienia podparcia podczas wykonywanych powyzej glowy prac przySuchej zabadowej i wykańczaniu wnętrz. Podpora nie jest przyznaczona do stosowania na schodach lub na pochylym podło. Niedozwoleone jest stosowanie w celach komercyjnych lub przyemysłowych. Nie ponosi są odpowiedzialnosci za niedźgodne z przyznaczeniem zastosowanie urzędzenia.

Odpowiedzialnosc nie obejmuhe uszkodzen powstazych wskutek niewlasciwego lub nieprawidlowego uzywania urzqdzenia, wskutek uzycia sily iNieautoryzowanych modyfikacji urzqdzenia. Rzyko takich dziatan ponosi wytgcznie uzytkownik.

Dane techniczne

Wymiary
Wysokość	rozsuwan 137 cm do 290 cm
Ø Pręt na górze 12 mm
Ø Prȩtna dole 25 mm
Ø Rura 32 mm
Masa
Masa netto ok. 3,0 kg
Obciążenie
Maksymalne obciążenie przy kącie nachylenia wynoszycym 90°	30 kg

Wskazówki bezpieczewska

UWAGA! NIEBEZPIECZENSTWO OBRAZEN!

Przed kaźdym użyciem naleź y sprawdzić, czy podpora jest w nienagannym stanie. W przyypadku zauwaźenia jakichkolwiek uszkodzen, nie wolno dędzej korzystać z podpory.
Upewnic sie, ze struba blokujcqa podpory jest zawsze pod obciqzeniem mocno dokrecona i ze obatrzpienie ustalajcge sq w peñni zablokowane.
Wspornika nalezy uzywac wyłucznie na czystej, antyposlizgowej i poziomej powierzchni oraz w stabilnym połozeniu.
- Przed kaźdym użyciem naleź y sprawdzić, czy podpora znajduje są w nienagannym stanie technicznym.
Nie wolno przybwac pod podpartym cięzarem.

UWAGA! SZKODY MATERIALNE!

• Podpory naleź uzywać wyłącznie do montaqu krótkotrwatego, a nie do statego podparcia stropów, belek itp.
  Naleź y pamiętac, ze nadmierny naczisk moze spowodowej uszkodzenia podpory lub podpiera­nego materiały.
  Nigdy nie obciąźć podporyȩkszym ciȩzarem niz 30 kg przy kącie nachylenia wynoszȩcym 90^ . Przy niźszym kącie nachylenia znacznie zmiejejsza sie nosnosć podpory.
• Podpory nalezy uzywac wyłucznie pod kqtem nachylenia od 65^ do 90^ .
• Nie naleź uzywać podpory do celów innych nig opisane w niniejszej instrukcj.

Częsci elementy obstugowe

(ilustrace - patrz Rozktedana okkadka)

Podpora sufitowa PDS 30 A1 składa sie z nastepujczych częsci:

• gumowa podkadjk
  gorny pret 2
• dzwignia do pompowania 3
  dolny pret 4
• szuba zabezmieczajqca 5
  rur6
• trzpić ustalajczy 7
• dzwignia blokujaca 8

Uzytkowanie

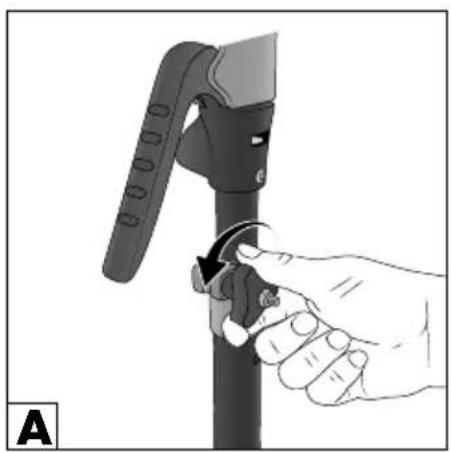

Poluzuj strube zabezpieczajcq (rys.A).

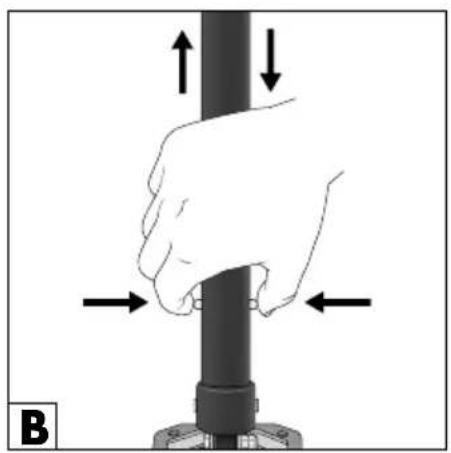

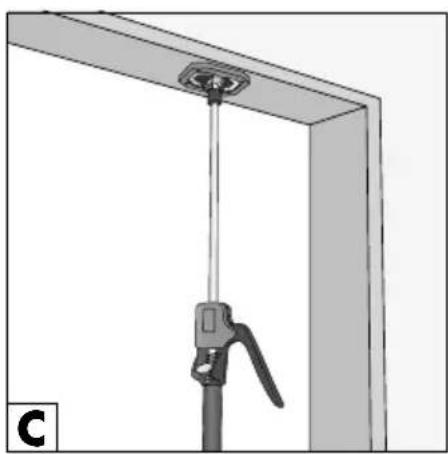

W razie potrzeby wysun dwa trzpieenie ustalajace7 zzaczepu (rys. B) i wysun dolny pret 4 na wymaganq wysokosc, az gumowa podktagka 1 znajdzie sie pod podpieranym obciqzeniem (rys. C).

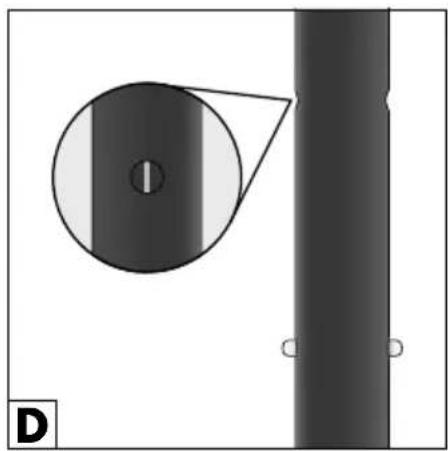

Pozwól, aby oba trzpieenie ustalajqce7 catkowicie zatrzasny sie w zaccepierury 6. Do orientaci uzyj czerwonej linii na dolnym precie 4, która oznacza pozycje trzpieenie ustalajacych 7 (rys. D).

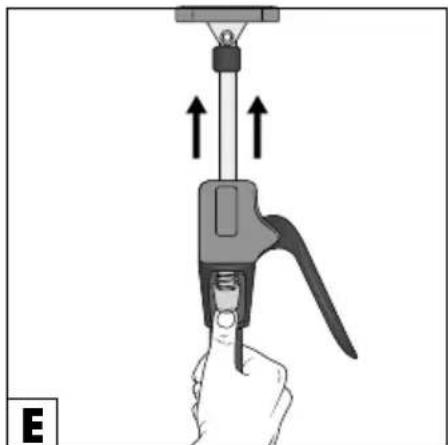

Jesli dlugosc dolnego preta4 jest niewystarczajca, przesun dzwignie blokujacq 8 w gore (rys. E) i wyciagnij gorny pret 2 na wymaganq dysokosc.

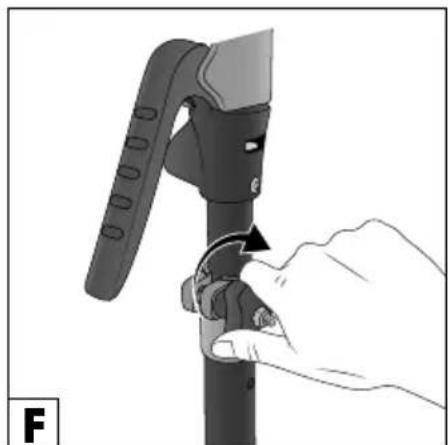

Ponownie dokrec strube zabezmeczajcq (rys.F).

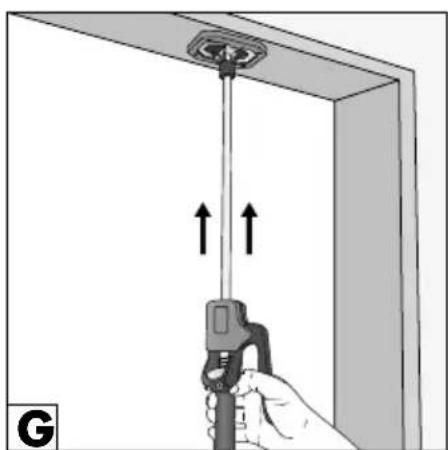

W celu doktadnego ustawienia wysokosci kilkakrotnie nacijsnij dzwignie do pompowania 3, az gumowa podktradka 1 bedzie mocno osadzona pod podpartym obciqzeniem (rys. G).

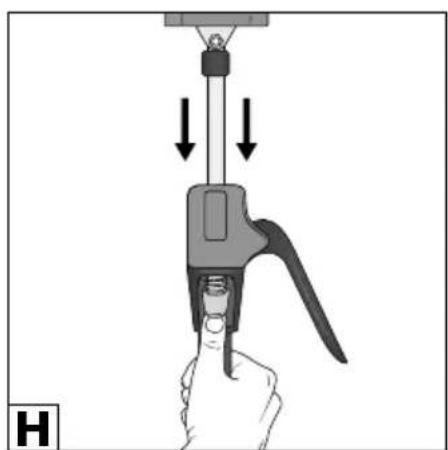

Aby ponownie zwolnic podpore, nalezy nacisnqć dzwignie blokujacq8 w góre, az górnny pret 2 calkowicie sie wsunie (rys. H).
Poluzuj sbrue zabezmajcq5 (rys.A).
Jednq rekq przytrzymaj rure i wyciagnij z trzpienie ustalajace 7 z blokady (rys. B).
Ponownie cakowicie wsun dolny pre4.

Przechowywanie

Podpore nalezy przechowywać w suchym.),połozyc jq tak,aby nie mogta sie przewrócić.

Konserwacja

Podpora jest bezobstugowa.

Czyszczenie

Podporenalezyczysciesszotkq lublekwoilgotnqciereczkq.

Utylizacja

Utylizacja urzędzenia

Zuzyty produkt naleź odać do certyfikowanego zakładu utylizacje opadows lub do komunalnégo zakładu oczyszczania. Naleź przyestrzegaćactualnie obłowiazujycych przyepisów. W razie pytan i wąplwość odnosnie dozasad utylizacje naleź zworcić sie do sądcowego zakładu utylizacje opadows.

Informacja na tematMZIWOsci utyIzaci wystuZonego urzqdzenia moznauzyskaCW urzedzie gminy lub miasta.

Produkt möglich poddać recycl Klingowy, podlega rozszerzonej odpowiedzialnosci producenta i jest zbierany w ramach systemu segregaju oppadów.

Utylizacja opakowania

Materialy opakowaniowe sq przyjazne dla srodowiska i besoin poddać je procesowy recyklinger.

Zbebne materiały opakowaniowe naleź usuwac zgodnia z lokalnymi przyepamisi.

Opakowania nalezy utylizowac w性疾病 przyjazny dlaŚrodowiska.

Przestręgać oznaczenia na rożnych materiały opakowaniowych i wrazie potrzeby zutilizowej je zgodnia zzasadami segregazioni odpadów. Materiały opakowaniowe są oznaczone skrotami (a) i cyframi (b) w natestpujczy sposob:

1-7: tworzywa sztuczne,

20-22: papier i tektura,

80-98: kompozyty.

Serwis

PL SerwisPolska

Tel.: [phone]

E-Mail: [e-mail]

IAN380865_2110

Importer

Pamiętaj, ze ponieszcy adres nie jest adresem serwisu.

Skontaktuj sie najpierw z odpowiednim punktem serwisowym.
