PDS 30 A1 - Étau de support plafond PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étau de support plafond (étai de plafond)
Marque	Parkside
Modèle	PDS 30 A1
Hauteur réglable	137 cm à 290 cm
Diamètre barre supérieure	12 mm
Diamètre barre inférieure	25 mm
Diamètre tube	32 mm
Poids net	Environ 3,0 kg
Charge maximale	30 kg (à 90° d'inclinaison)
Angle d'inclinaison autorisé	65° à 90°
Utilisation conforme	Domestique, travaux en hauteur, construction sèche et intérieure
Pièces principales	Garniture en caoutchouc, barre supérieure, levier à pompe, barre inférieure, vis de blocage, tube, boulons d'arrêt, levier de blocage
Entretien	Aucun entretien nécessaire
Nettoyage	Brosse ou chiffon légèrement humidifié
Stockage	Horizontal, endroit sec
Sécurité	Vérifier avant chaque utilisation, ne pas utiliser sur sol en pente, ne pas dépasser la charge max
Service après-vente France	0800 919270, [e-mail]
Service après-vente Belgique	0800 12089, [e-mail]
Importateur	Kompernass (adresse non précisée, contacter SAV)
Numéro IAN	380865_2110

FOIRE AUX QUESTIONS - PDS 30 A1 PARKSIDE

Comment régler la hauteur de l'étai ?

Desserrez la vis de blocage, poussez les boulons d'arrêt pour les sortir du cran, déployez la barre inférieure à la hauteur souhaitée, puis revissez la vis de blocage. Pour un réglage de précision, actionnez le levier à pompe.

Quelle est la charge maximale supportée ?

La charge maximale est de 30 kg avec un angle d'inclinaison de 90°. Pour un angle moins important, la charge est considérablement réduite.

Puis-je utiliser l'étai sur un sol en pente ?

Non, l'étai ne doit être utilisé que sur un sol propre, antidérapant, plan et à la verticale. Il est interdit dans les escaliers ou sur des sols en pente.

Comment vérifier l'état de l'étai avant utilisation ?

Contrôlez visuellement l'étai pour détecter toute détérioration. Assurez-vous que la vis de blocage est bien serrée et que les deux boulons d'arrêt sont complètement enclenchés.

L'étai est-il adapté pour un usage professionnel ?

Non, l'étai est conçu uniquement pour un usage domestique. Toute utilisation commerciale ou industrielle est interdite et annule la garantie.

Comment nettoyer l'étai ?

Nettoyez l'étai à l'aide d'une brosse ou d'un chiffon légèrement humidifié. N'utilisez pas de produits agressifs.

Comment ranger l'étai ?

Stockez l'étai à un endroit sec, à l'horizontale pour éviter qu'il ne bascule.

Que faire si l'étai est endommagé ?

Cessez immédiatement d'utiliser l'étai. Contactez le service après-vente : en France au 0800 919270, en Belgique au 0800 12089, ou par email.

Peut-on utiliser l'étai pour un étayage permanent ?

Non, l'étai est uniquement destiné à un montage temporaire. Il ne convient pas pour étayer des plafonds ou poutres de façon durable.

Comment démonter l'étai après utilisation ?

Poussez le levier de blocage vers le haut pour rentrer la barre supérieure, desserrez la vis de blocage, poussez les boulons d'arrêt, puis rétractez complètement la barre inférieure.

MODE D'EMPLOI PDS 30 A1 PARKSIDE

Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR/BE Mode d'emploi Page 17

Informations relatives à ce mode d'emploi 18
Utilisation conforme 18
Caractéristiques techniques 18
Consignes de sécurité 19
Pièces et éléments de commande 20
Utilisation 20
Stockage 22
Entretien 22
Nettoyage 22
Mise au rebut 22
Recyclage de I'appareil 22
Recyclage de I'emballage 22
Service après-venture 23
Importateur 23

Informations relatives à ce mode d'emploi

Felicitations!

Par votre achat, vousavez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant la première mise en service. Lisez pour cela attentivement le mode d'emploi suivant ainsi que les consignes de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation prévus.

Conserve soigneusement le present mode d'emploi. Si vous cédez le produit à un tiers, remettez-lui également ce mode d'emploi.

Utilisation conforme

L' étai de plafond est uniquement concu pour une utilisation domestique pour un etayage lors de travaux en hauteur dans la construction sèche et d'intérieur. L' étai ne doit pas être utilisé dans des escaliers ou sur des sols en pente. Toute utilisecation commerciale ou industrielle est interdite. La garantie devient caduque en cas d'utilisation non conforme.

La garantie devient également caduque pour les dommages resultant d'un traitement abusif ou non conforme, du recours à la force et d'une modification non autorisée. L'utilisateur assume seul la responsabilité des risques encourus.

\section*{Caracteristiques techniques}

Dimensions
Hauteur	extensible de 137 cm à 290 cm
Ø Barre supérieure 12 mm
Ø Barre inférieure 25 mm
Ø Tube 32 mm
Poids
Poids net env. 3,0 kg
Charge
Charge maximale avec un angle d'inclinaison de 90°	30 kg

Consignes de sécurité

ATTENTION! RISQUE DE BLESSURES!

• Contrôlez l'étai avant chaque utilisation pour vérifier son état impeccable. Si vous constatez des déterriorations, vous ne devez cesser d'utiliser l'étai.
  Assurez-vous que la vis de blocage de l'étai supportant une charge soit toujours vissee et que les deux boulons d'arrêt soient entièrement enclenchés.
• Utilisez l'objet uniquement sur sol propre, antidéraptant, plan et bien à la verticale.
• Contrôlez l'étai avant chaque utilisation pour vérifier son état technique impeccable.
  Ne vous tenez pas sous une charge etayee.

ATTENTION! DÉGÂTS MATÉRIELS!

Utilisez l'objet uniquement pour un montage temporaire et non pas pour étayer des plafonds, poutres etc. durablement.
- Notez que l'étai ou le matériel etayé risque d'être endommagé en cas de pression trop forts.
N'imposez jamais à l'étai une charge supérieure à 30 kg pour un angle d'inclinaison de 90^ . Pour un angle d'inclinaison moins important, la charge de l'étai est considérablement réduite.
Utilisez l'objet uniquement avec un angle d'inclinaison compris entre 65^ et 90^ .
N'utilisez pas l'etat à d'autres fins que celles décrites dans ce mode d'emploi.

Pièces et éléments de commande

(Figures : voir le volet dépliant)

L'etai de plafond PDS 30 A1 est composé des pieces suivantes :

Garniture en caoutchou
Barre supérieure 2
Levier à pompe 3
Barre inférieure 4
Vis de blocage 5
- Tube
Boulons d'arrêt 7
Levier de blocage 8

Utilisation

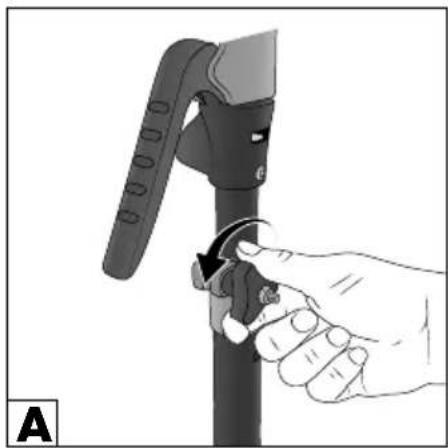

Desserrez la vis de blocage (fig. A).

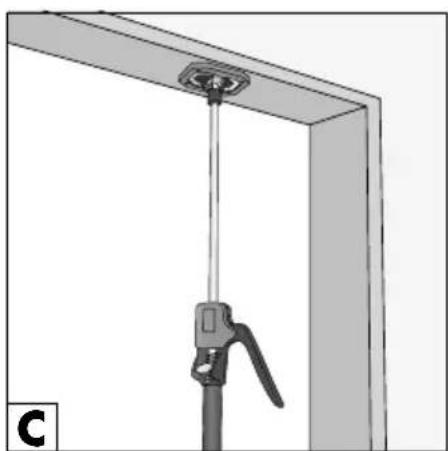

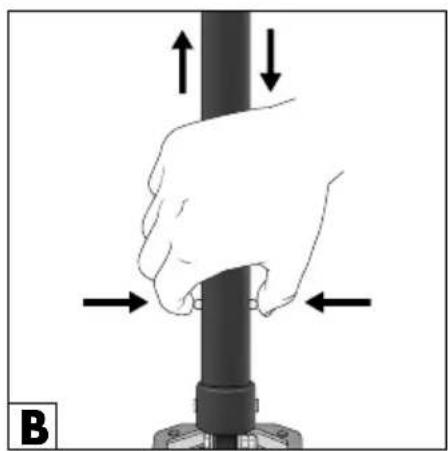

Poussez si nécessaire les deux boulons d'arrêt pour les faire sortir du cran (fig. B) et déployez la barre inférieure à la hauteur nécessaire, jusqu'à ce que la garniture en caoutchouc appuie sous la charge à étayer (fig. C).

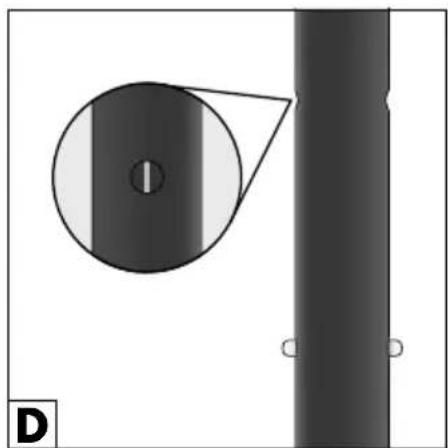

Faites s'enclencher les deux boulons d'arrêt 7 entièrement dans le cran du tube 6. Servez-vous en guise d'orientation de la ligne rouge sur la barre inférieure 4, qui marque la position des boulons d'arrêt 7 (fig. D).

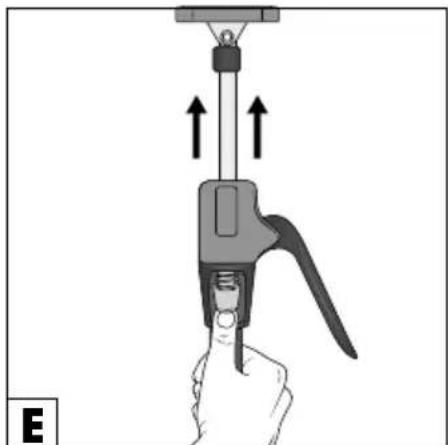

Si la longueur de la barre inférieure 4 ne suffit pas, poussez le levier de blocage 8 vers le haut (fig. E) et sortez également la barre supérieure 2 sur la hauteur nécessaire.

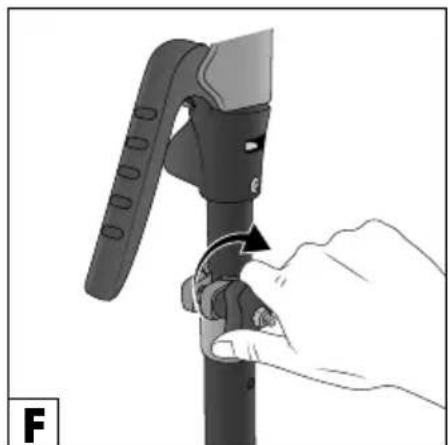

Revissez bien la vis de blocage (fig. F).

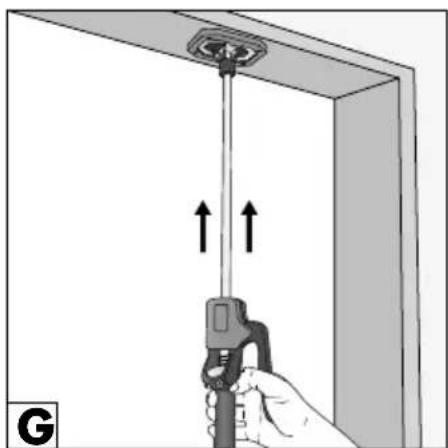

Pour le réglage de précision de la hauteur, actionnez plusieurs fois le levier à pompe 3 jusqu'à ce que la garniture en caoutchouc 1 soit bien calée sous la charge à étayer (fig. G).

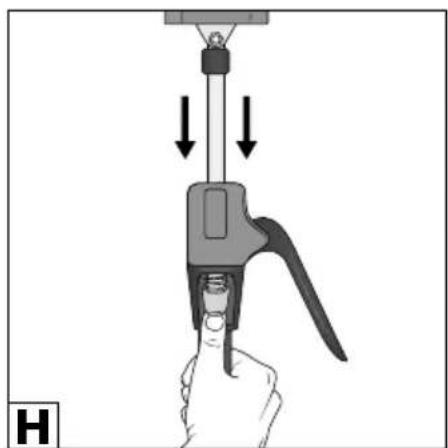

Pour desserrer à nouveau l'étai, poussez le levier de blocage ⑧ vers le haut jusqu'à ce que la barre supérieure ② soit entièrement rentrée (fig. H).
Desserrez la vis de blocage (fig. A).
Tenez bien le tube d'une main et poussez les boulons d'arrêt enclenchés pour les faire sortir du cran (fig. B).
Retractez a nouveau entierement la barre inférieure.

Stockage

Stockez l'etat a un endroit sec a l'horizontale afin qu'il ne puisse pas basculer.

Entretien

L'etatne nécessitepasd'entretien.

Nettoyage

Nettoyez I'etai a l'aide d'une Brosse ou d'un chiffon legerement humidifié.

Mise au rebut

Recyclage de l'appareil

Recyclez le produit par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doute, veuilles contacter votre centre de recyclage.

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usageé.

Le produit recyclable doit être trié ou rapporté dans un point de collecte pour être recycle.

Recyclage de l'emballage

Les matériaux d'emballage ont ete selectionnés selon des critères de respect de I'environnement et de facilité d'élimination qui permettent le recyclage. Veuillez eliminer les matériaux d'emballage qui ne servent plus en respectant la reglementation locale.

Éliminez l'emballage d'une manière respectue de l'environnement. Observe le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont répérés par des abréviations (a) et des numéroes (b) qui ont la signification suivante:

1-7:Plastiques,

20-22: Papier et carton,

80-98: Matériaux composites.

Service après-vente

FR ServiceFrance

Tel.: [phone]

E-Mail: [e-mail]

BE ServiceBelgique

Tel.: [phone]

E-Mail: [e-mail]

IAN380865_2110

Importateur

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-venture. Veuillez d'abord contacter le service mentionné.
