PDS 30 A1 - Morsetto di supporto a soffitto PARKSIDE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Morsetto di supporto per soffitto (puntone da soffitto)
Marca	Parkside
Modello	PDS 30 A1
Altezza regolabile	137 cm a 290 cm
Diametro barra superiore	12 mm
Diametro barra inferiore	25 mm
Diametro tubo	32 mm
Peso netto	Circa 3,0 kg
Carico massimo	30 kg (a 90° di inclinazione)
Angolo di inclinazione consentito	65° a 90°
Utilizzo conforme	Domestico, lavori in altezza, costruzioni a secco e interni
Parti principali	Guarnizione in gomma, barra superiore, leva a pompa, barra inferiore, vite di bloccaggio, tubo, bulloni di arresto, leva di bloccaggio
Manutenzione	Nessuna manutenzione necessaria
Pulizia	Spazzola o panno leggermente inumidito
Conservazione	Orizzontale, luogo asciutto
Sicurezza	Controllare prima di ogni utilizzo, non utilizzare su pavimenti inclinati, non superare il carico massimo
Assistenza post-vendita Francia	0800 919270, [e-mail]
Assistenza post-vendita Belgio	0800 12089, [e-mail]
Importatore	Kompernass (indirizzo non specificato, contattare il SAV)
Numero IAN	380865_2110

Domande frequenti - PDS 30 A1 PARKSIDE

Come regolare l'altezza del puntone?

Allentare la vite di bloccaggio, spingere i bulloni di arresto per farli uscire dalla tacca, estendere la barra inferiore all'altezza desiderata, quindi riavvitare la vite di bloccaggio. Per una regolazione di precisione, azionare la leva a pompa.

Qual è il carico massimo supportato?

Il carico massimo è di 30 kg con un angolo di inclinazione di 90°. Per un angolo meno ampio, il carico è notevolmente ridotto.

Posso usare il puntone su un pavimento inclinato?

No, il puntone deve essere utilizzato solo su un pavimento pulito, antiscivolo, piano e verticale. È vietato nelle scale o su pavimenti inclinati.

Come verificare lo stato del puntone prima dell'uso?

Controllare visivamente il puntone per rilevare eventuali danni. Assicurarsi che la vite di bloccaggio sia ben serrata e che entrambi i bulloni di arresto siano completamente innestati.

Il puntone è adatto per uso professionale?

No, il puntone è progettato solo per uso domestico. Qualsiasi uso commerciale o industriale è vietato e annulla la garanzia.

Come pulire il puntone?

Pulire il puntone con una spazzola o un panno leggermente inumidito. Non utilizzare prodotti aggressivi.

Come riporre il puntone?

Conservare il puntone in un luogo asciutto, in orizzontale per evitare che si ribalti.

Cosa fare se il puntone è danneggiato?

Smettere immediatamente di usare il puntone. Contattare il servizio post-vendita: in Francia al 0800 919270, in Belgio al 0800 12089, o via email.

Si può usare il puntone per un puntellamento permanente?

No, il puntone è destinato esclusivamente a un montaggio temporaneo. Non è adatto per puntellare soffitti o travi in modo duraturo.

Come smontare il puntone dopo l'uso?

Spingere la leva di bloccaggio verso l'alto per ritrarre la barra superiore, allentare la vite di bloccaggio, spingere i bulloni di arresto, quindi ritrarre completamente la barra inferiore.

MANUALE UTENTE PDS 30 A1 PARKSIDE

Istruzioni per l'uso

SI

PODPORA ZA STROP

Navodila za uporabo

IAN 380865_2110

GB IE

Prima di leggere apriere la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

Informazioni sul presente manuale di istruzioni 74
Uso conforme 74
Dati tecnici 74
Avvertenze di sicurezza 75
Partie ed elementi di dato 76
Uso 76
Conservazione 78
Manutenzione 78
Pulizia 78
Smaltimento 78
Smaltimento dell'apparecchio 78
Smaltimento dell'imballaggio 78
Assistenza 79
Importatore. 79

Informazioni sul presente manuale di istruzioni

Congratulazioni!

Con quello acquisto è stato scelto un prodotto di alta qualità. Acquisire dimesti-chezza con il prodotto prima della prima messa in funzione. A tale scopo consigliamo di leggere attendamente le seguenti istruzioni per l'uso e le avvertenze sulla sicurezza. Utilizzato il prodotto solo come descririto e per i campi d'impiego indicate. Conservare con cura il presente manuale di istruzioni. In caso di cessione del prodotto a terzi, consignareanche il presente manuale.

Uso conforme

Il puntello è indicato esclusivamente per l'uso privato come sostegno per lavori sopratesta durante la ristrutturazione a secco e di interni. Il puntello non serve per l'impiego su scale o terreni scoscesi. Non è ammesso l'uso commerciale o industriale. Non si assumono responsabilità per l'uso non conforme.

Non si assume inoltre alcuna responsabilità per i danni derivanti dall'abuso e uso non conforme, dall'uso di violenza o modifiche non autorizzate. Il rischio è esclusivamente a carico dell'utente.

Dati tecnici

Dimensioni
Altezza	estraibile da 137 cm a 290 cm
Ø alla superiore 12 mm
Ø alla inferiore 25 mm
Ø tubo 32 mm
Peso
Peso netto circa 3,0 kg
Carico
Carico massimo con un angolo di inclinationazione di 90°	30 kg

Avverenze di sicurezza

ATTENZIONE! PERICOLO DI LESIONI!

• Prima di anni utilizzato verificare che il puntello sia in perfette condizioni. Nel caso si riscontrassero danni, non utilizzato più il puntello.
• Quando è sottomosto a un carico, assicurarsi che la vite di sicurezza del puntello sia sempre ben serrata e che entrambi i perni di arresto siano inserti.
• Utilizzare il puntello solamente su una superficie pulita, pian a non sdrucciolevole e con un posizionamento stabile.
• Prima di agli utilizzo controllare che il puntello sia in perfette condizioni tecniche.
  Non sostare sotto i carichi sosteniuti.

ATTENZIONE! DANOS MATERIALS

Utilizzare il puntello solo per un periodo di montaggio breve e non come sostegno permanente per soffitti, travi, ecc.
- Tenere presente che sera il puntello che il materiale da sostenere possono essere danneggiati da una pressione eccessiva.
Non caricare mai il puntello con un carico superiore ai 30kg in presenza di un angolo di inclinazione di 90^ . Se l'angolo di inclinazione è inferiore, la capacità di carico del puntello si riduce notevolmente.
Utilizzare il puntello esclusivamente con un angolo di inclinazione compreso tra 65^ e 90^ .
Non utilizzato mai il puntello per scopi diversi da quelli descritti nel presente manuale.

Parti ed elementi di commando

(per le illustrazioni vindere la pagina pieghevole)

Il puntello PDS 30 A1 si compone dei seguenti pezzi:

Cuscinello in gommck
- Asta superiore 2
Leva a pompa 3
- Asta inferiore 4
Vite di sicurezza 5
- Tube 6
Perno di arresto 7
Leva di arresto 8

Uso

Svitare la vite di sicurezza ⑤ (fig. A).

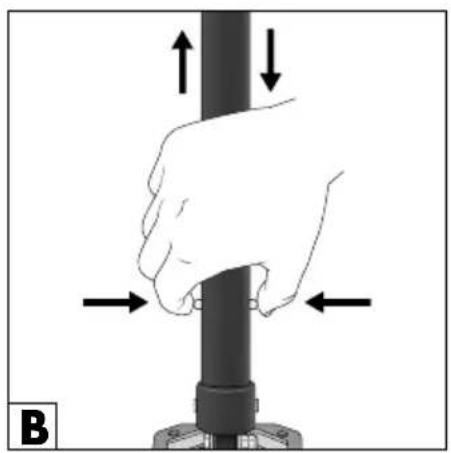

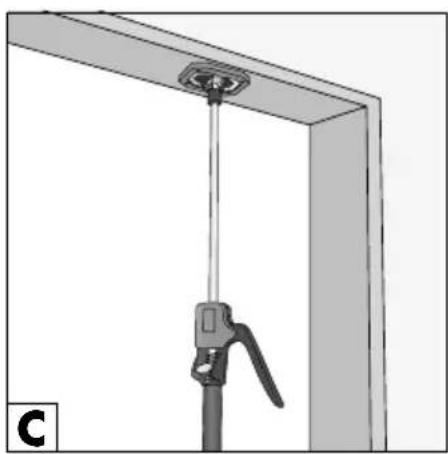

Se necessario, premere i due perni di arresto 7 facendoli scorre fuori alla loro sede (fig. B) ed estrarre l'asta inferiore 4 all'altezza necessaria finché il cuscinetto in gomma 1 venga a trovarsi sotto il carico da sostenere (fig. C).

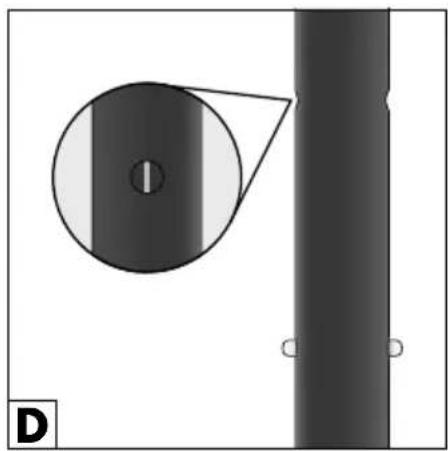

Fare scattare completeness in posizione entrambi i perni di arresto ⑦ all'interno della loro sede nel tubo ⑥. A tale scopo, serviri della linea rossa sull'asta inferiore ④ che indica la posizione dei perni di arresto ⑦ (fig. D).

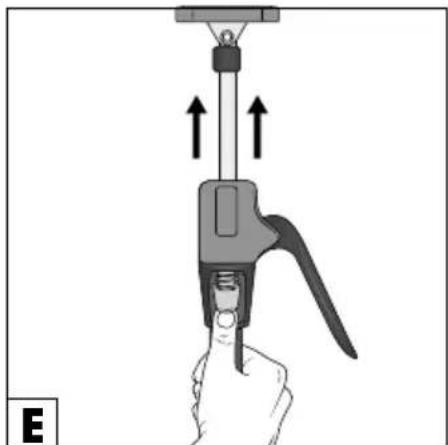

Se la lunghezza dell'asta inferiore 4 non dovesse bastare, spingere verso l'alto la leva di arresto 8 (fig. E) ed estrarre ancche l'asta superiore 2 all'altezza necessaria.

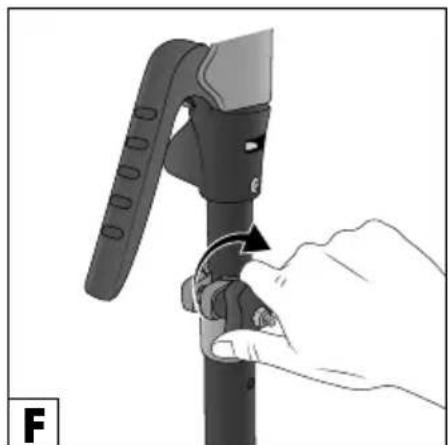

Riavvitare saldamente la vite di sicurezza (fig. F).

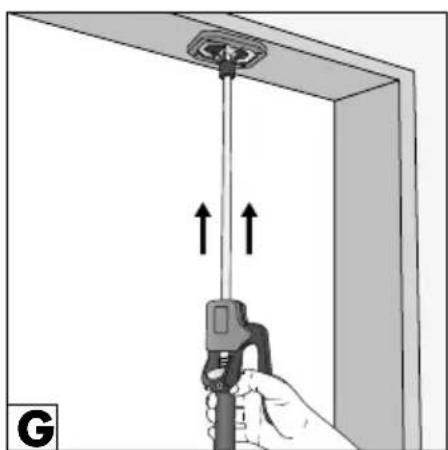

Per una regolazione di precisione, azionare più volte la leva a pompa 3 finché il cuscinetto in gomma 1 venga a trovarsi saldamente quello il carico da sostene (fig. G).

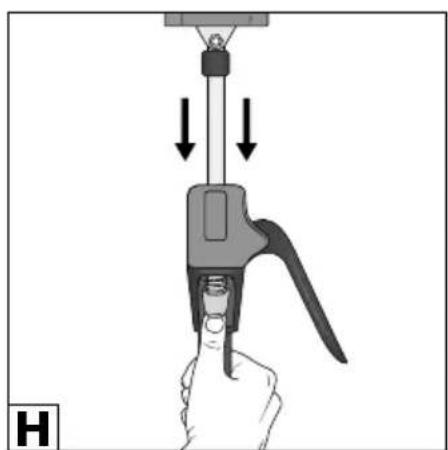

Per rimuovere il puntello, premere la leva di arresto 3 versus l'alto finché l'asta superiore 2 non sia di nuovo completeness inerita (fig. H).
Svitare la vite di sicurezza (fig. A).
Sostenere il tubo con una mano e premere i perni di arresto 7 facendoli scorre fuori alla loro sede (fig. B).
Inserire completeness anche l'asta inferiore4.

Conservazione

Conservare il pumentello in un luogo asciutto e in posizione orizzontale, in modo da impedirne il ribaltamento.

Manutenzione

Il puntello non richiede manutenzione.

Pulizia

Pulire il puntello con una spazzola oppure con un panno leggermente inumidito.

Smaltimento

Smaltimento dell'apparecchio

Smaltire il prodotto tramite un'azienda di smaltimento autorizzata o l'ente di smaltimento comunale. Rispettare le norme attualmente in vigore. In caso di dubbi, mettersi in contatto con l'ente di smaltimento competente.

Per lo smaltimento del prodotto una volta che ha terminato la sua funzione, informarsi presso l'amministrazione comunale.

Il prodotto è ricolabile, soggetto ad una responsabilità estesa del produttore e va differenziato.

Smaltimento dell'imballaggio

I materiali di imballaggio sono stati selezionati in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento, pertanto sono riciclabili.

Smaltire il materiale di imballaggio inutilizzato in conformità alle vigenti norme locali.

Smaltire l'imballaggio conformmente alle norme di tutela ambientale.

Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente分开are i materiali effettuating una raccolta differenziate. I materiali di imballaggio presentano codici costituiti da abbreviazioni (a) e numero (b) con il seguente significato:

1-7: materie plastiche,

20-22: carta e cartone,

80-98: materiali compositi.

Assistenza

Assistenzaltalia

Tel.: [phone]

E-Mail: [e-mail]

IAN 380865_2110

Importatore

Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
