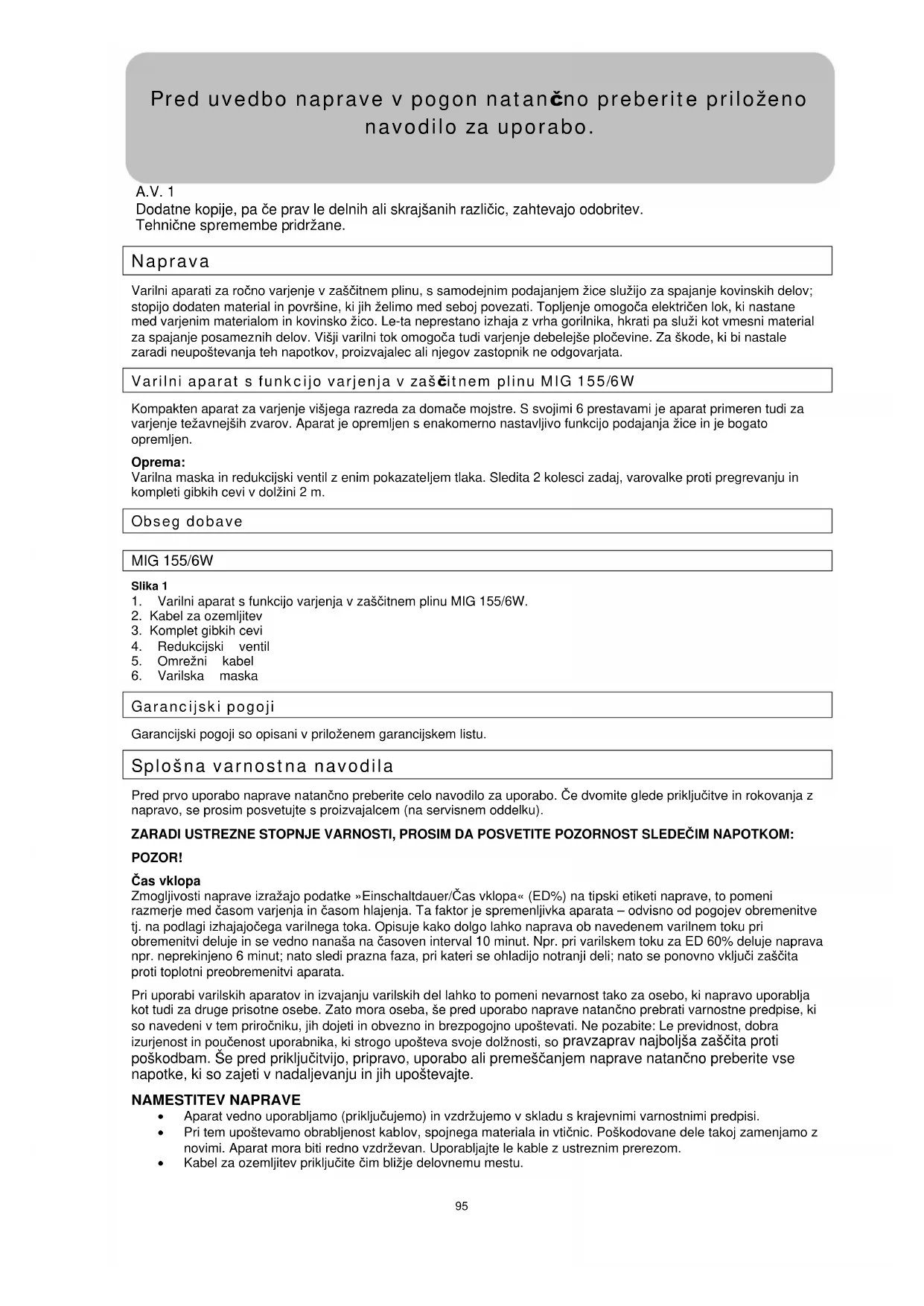

NAVODILA ZA UPORABO 20072 Güde

Opasnost Opis Opis Sekundärha opasnost

Opekotine, smrzotine Kontakt s m

młaznicom crijeva ili obratkom odnosno varenim predmetomMZe urozkovati opekotine.

Nakon zavarivanja pričekajte dok se młaznica crijeva i vareni predmet ne ohlade. Upotrebljavaje zažitne rukavice

Dodatne kopije, pa Če prav le delnih ali skrajšanih različic, zahtevajo odobritev.

Tehnicne spreembe pridrzane.

Naprava

Varilni aparati za rochno varjenje v zašcitnem plinu, s samodejnim podajanjem ze sleuzijo za spajanje kovinskih delov; stopijo dodaten material in povrsine, ki jih ze limo med seboj povezati. Topjenje omogoca elektricen lok, ki nastane med varjenim materialom in kovinsko zico. Le-ta neprestano izhaja z vrha gorilnika, hkrati pa sluzi kot vmesni material za spajanje posameznih delov. Vijsi varilni tok omogoca tudi varjenje debelejse plocevine. Za skode, ki bi nastale zaradi neupostevańa teh napotkov, proizvajalec ali njegov zastopnik ne odgovarjata.

Varilni aparats fungcijo varjenja v zašcitinem plinu MIG 155/6W

Kompakten aparat za varjenje visjega razreda za domače mojstre. S svojimi 6 prestavami je aparat priteren tudi za varjenje težavnejših zvarov. Aparat je opremljen s enakomerno nastavlivo funkcijo podajanjaŽice in je bogato opremljen.

Oprema:

Varilna maska in redukcijski ventil z enam Pokazateljem tlaka. Sledita 2 kolesci zadaj, varovalke proti pregrevanju in kompleti gibkih cevi v dolzini 2 m.

Obseg dobave

MIG 155/6W

Sika 1

1. Varilni aparats fungcijo varjenya v zašcitnem plinu MIG 155/6W.
2. Kabel za ozemljitev
3. Komplet gibkih cevi
4. Redukcijski ventil
5. Omrežni kabel
6. Varilska maska

Garancijski pogoji

Garancijsk pogoji so opisani v prilożem garancijskem listu.

Splošna varnostna navodila

Pred prvo uporabo naprave natancho preberite celo navodilo za uporabo. Ce dvomite glede prikljucitve in rokovanja z napravo, se prosim posvetujte s proizvajalcem (na servisem oddelku).

ZARADI USTREZNE STOPNJE VARNOSTI, PROSIM DA POSVETITE POZORNOST SLEDECIM NAPOTKOM:

POZOR!

Cas vklopa

Zmogljivosti naprave izražajo podatke «Einschaltdauer/Cas vklopa« (ED%) na tipski etiketi naprave, to pomeni razmerje med Časom varjenja in Časom hlajenja. Ta faktor je spremenljiva aparata - odvisno od pogojev obretenitve tj. na podlagi izhajaočega varilnega toka. Opisuje kako dolgo lahko naprava ob navedem varilnem toku pri obretenitvi deluje in se vedno nanaša na Časoven interval 10 minut. Npr. pri varilskem toku za ED 60% deluje napravnpr. neprekinjeno 6 minut; nato sledi prazna faza, pri kateri se ohladijo notranji deli; nato se ponovno vljuči zašcita proti toplotni preobrenimeniti aparata.

Pri uporabi varilskih aparatov in izvajanju varilskih del lahko to pomeni nevarnost takao zasebo, ki napravo uporabla kot tudi za druge prisote osebe. Zato mora oseba, se pred uporabo naprave natanncno prebrati varnostne predpise, ki so navedeni v tem prirocniku, jih dojeti in obvezno in brezpogojno upostevati. Ne pozabite: Le previdnost, dobra izurjenost in poucenost uporabnika, ki strogo uposteva svoje dolznosti, so pravzaprav najboljsa zašita proti poškodbam. Še pred priklujcitvijo, pripravo, uporabo ali premešcanjem naprave natanncno preberite vse napotide, ki so zajeti v nadaljevanju in jih upostevajte.

NAMESTITEV NAPRAVE

• Aparat vedno uporabljamo (priključujemo) in vzdřžujemo v skladu s krajevnimi varnostimi predpisi.

• Pri tem upostevamo obrabljenost kablov, spojega materiala in vtičnic. Poškodovane dele takoj zamenjamo z novimi. Aparat mora biti redno vzdřěvan. Uporablajte le kable z ustreznim prerezom.
  Kabel za ozemljitev priključite Čim blížje delovnemu mesti.

• Nikoli ne uporabljaje aparata v vlaznem okolju. Poskrbite, da bo mesto, kjer varite vedno suho; prav takao naj bodo suhi tudi predmeti, ki so sukaj prisotni - enako velja tudi za aparat sam.

OSEBNA ZASCITA IN ZASCITA DRUGIH OSEB

V procesu varjenja nastajata zaroenje in vrochina. Zato pri delu uporabljaje ustrezna sredstva in ukrepajte, da se pri delu zavarujete; prav toko odgovarjate za varnost drugih oseb.

Nikoli ne izpostavljaje sebe ali drugih oseb elektrcnemu loku ali razbeljeni kovini brez ustrezne zašite.

Poskrbite za sesanje dima, ki se sprošca pri varjenju; delovno mesto mora biti dobro prezračeno.

PREVENTIVNI UKREPI PROTI POZARU IN EKSPLOZIJI

Razbeljeni kovinski deli in iskre lahko povzrocijo pozar. Tudi pozar in eksplozija sta potencialna nevarnost. Le-tem pa se boste izognili, ob upostevanju sledecih priporo ciI:

• Ne uporabljaje naprave v reposredni blizini lahko vnetljivih materialov, kot so: les, zagovina, «laki», topila bencin, petrolej, plin, acetilen, propan in podobne vnetljive snovi; le - te shranite na varno ali jih zavarujte prediskrenjem.
  Kot ukrep za odstranjevanje pozara imejte pripravljen ustrezen gasilni aparat.
• Ne režite in ne varite materialov v zaprtih posodah ali ceveh.
• Prav takne varite in ne rezite posod ali cevi, cegrav niso vgrajene v zaprt krogotok, oz. ce vsebujejo ali so vsebovale snovi, ki bi jih lahko pod vplivom toplote ali vlage razneslo, podzgalo, oziroma snovi, ki bi lahko sprozile ostale nevarne reakcije.

NAMESTITEV VARILNEGA APARATA

Pri namestitvi aparata upoštevajte sledeče predispise:

• Oseba, ki uporablja aparat, mora imeti nemoten dostop do elementov in priključkov na aparatu.
• Ne namešćajte aparata v pretesnih prostorih: Zelo je pomembno je pravilno krozenje zraka okoli aparata. Ne sestavljaje aparata v prašnem okolju ali v umazanih prostorih, kjer bi lahko naprava vsesala prah ali druge predmete.
• Naprava (vključno s kabli) ne sme omejevati prehoda za druge osebe ali jih ovirati pri delu.
• Aparat lahko uporabljate le na ravni podlagi; za njegovo delovanje pa uporabljajte le ustrezno zašciteno jeklenko za plin.

Ravnanje v zasilnih primerih

Ukrepajte na ustrezen način in nudite ustrezno prvo pomoč poskodovanim osebam; ČimprejPokličite zdravnika na pomoč. Zavarujte poskodovanca pred nadalnjimi poskodbami in ga pomirite.

Oznake na napravi

Legendasimbolov

V tem navodilu za uporabo ali na stroju se nahajajo sledeci symboli:

Varnost naprave:

CE
Izdelek je v skladu z ustrezniimi standardi Evropske skuposti

Prepovedi:

Splošna prepoved (skupaj z drugim ideogramom)

Prisotnost ognja, neposredne svellobe in kajenje so prepovedani.

Ne vlecite za kabel

Naprave ne uporabljaje, Če je mokra.

Opozorilo:

!
Opozorilo/Previdno	Nearnost elektricna udara	Opozorilo - nearnost spotike	Izogijate se zdravju škodljivim plinom	Nearnost opeklin zaradi vroče površine

Ukazi:

Uporablajte varnostno obutev	Uporablajte zaščitne rokavice.	Uporablajte zaščitno obleko	Uporablajte masko za zaščito obraza.	Pred demontažo izvlecite vtič iz vtičnice	Pred uporabo natančno preberite navodillo za uporabo

Varovanje bivanjskega okolja:

	PAP
Ne mečite opadkov kamorkoli: odnesite jih na ustrezno mesto.	Ovitek iz kartona lahko oddate v surovino za reciklazo ali na ustrezna mesta.	Električne ali elektronske naprave, ki so poškodovane ali namenjene za odstranjevanje, odnesite na mesta, ki so za to namenjena.

Ovitek:

J	II	Y
Zavarujte pred vlago S	mer olvitka: navzgor Pozor	krhko, lomljivo

Tehnični podatki :

	230 V	400 V
Prikljucitev na omrezejte Teža 230 V 400 V

Speciñchi podatki za izdelek:

-∞	-∞
Varilni transformer	Zaščita mreže	Temperaturna zaščita

Uporaba v sklearnznamenom

Aparat za varjenje v zašcitnem plinu je namenjen za toplotno povezovanje Železa - kovin s taljenjem robov in dovajanjem dodatnega (varilnega) materiala.

Če ne boste upoštevali načel in splošno veljavnih predispov ter dolocb, zajetih v teh navodilih za uporabo, proizvajalec ne bo v nobenem ne odgovarjal za morebitne škode, do katerih bi zaradi tega prišlo.

Sekundarne nevarosti in varnostni ukrepi

Sekundarme nevarnosti - mehanske poškodbe

Nevarnost Opis Zaščitni ukrepí	Druge nevarnosti
Poškodbe zaradi vboda, vbod	Vbod v roke: s konico Žice.	Uporabljaje zaščitne rokavice, oz. roke imejte v varni razdalji od Žice.
Vbrizganje tekovičin	Brizgajće kapljce pri varjenju lahko povzročijo opekline.	Uporabljaje zaščitno obleko in zaščitno masko.

Sekundarna nevarnost elektricnega udara

Nevarnost Opís Zašćitni ukrepí	Druge nevarnosti
Neposreden stik z električim tokom	Neposreden elektrčen stik z vlăžnimi ali mokrimi rokami lahko povzroči poškodbe zaradi elektrčega udara.	Ne dotikajte se naprave z vlăžnimi rokami in poskrbite, da bo dobro ozemljena.

Sekundarna nearnost zaradi visoke toplote

Nevarnost Opis Opis Druge nevarnosti
Opekline, omrzine V stiku s šob	na gibki cevi in obdelovanim materialom lahko nastanejo opekline.	Cevno šobo in obdelovan material se mora ohladiti, preden zapustite delovni prostor. Uporabljaje zaščitne rokavice.
Nevarnost zaradi sevanja
Nevarnost Opis Zaščitni ukrepi	Druge nevarnosti
Infrardeča, vidna in ultravijolična svetloba.	Elektrichićnolok povzroča infra- rdeče in ultravijolično Žarčenje.	Vedno uporabljaje ustrezno varilsko masko, nosite zaščitno obleko in zaščitne rokavice.
Nevarnosti v stiku z obdelovanim materialom in drugimi snovmi
Nevarnost Opis Zaščitni ukrepi	Druge nevarnosti
Stik, vdirhavanje. Vdirhavanje produktov varjenja (plinov) dalji šcasa, je lahko škodljivo za zdravje.	Pri delu uporabljaje sesalno napravo ali aparat uporabljaje na mestu, ki je dobro prezračeno. Izognite se reposrednemu vdirhavanju plinov.
Ogenj ali eksplozija Razbeljeni kovinski delci in iskre lahko povzročijo požar.	Nikoli ne uporabljaje naprave v okolju, kjer lahko nastane požar.
Druge nevarosti
Nevarnost Opis Zaščitni ukrepi	Druge nevarosti
Drsenje, spotikanje ali padec oseb	Kabli in gibke cevi so lahko vzrok za spotiko in padec pri delu.	Upoštevajte red in Čistоčo.
Odstranjevanje
Napotki za odstranjevanje odpadkov izhajajo iz ideogramov, ki so nameščeni na napravi oz. na ovitku. Razlaga njihovega pomena je opisana v poglavju «Oznake na aparatu ali stroju«.
Zahteve, ki jih mora spolnjevati uporabnik
Uporabnik je dolžan pred uporabo naprave natančno prebrati ta navodila za uporabo.
Izobrazba
Za uporabo ni potrebna nobena posebna izobrazba, razen napotkov glede uporabe naprave.
Minimalna starost
Mladoletniki lahko uporabljajo napravo, ko dopolnijo 18. leto starosti. Izjema so osebe, ki aparat uporabljajo pod nadzorom strokovno izobrajene odrasle osebe z namenom, da se sami izučijo oz. izurijo.
Šolanje
Uporaba naprave zahteva le ustrezno spretnost. Posebno šolanje zato ni potrebno.
Tehnični podatki

MIG 155/6W - #20072
Napetost	230 V
Frekvenca	50 Hz
Največja zmogljivost mreže	5,7 kVA
Varovalka	16 A
Napetost delovanja na prazno	48 V
Obseg regulacije	25 -130 A
Čas vklopa	130 A ~ 10 % 75 A ~30 %
Največja debelina šžice	0,6 -1,0 mm
Razred izolacije	H
Tip zaščite	IP 21 S
Menjalne prestave	6
Teža priblžno	25 kg
Artikel št.: 20072

Transport in skladiščenje

Opozorilo: Napravo lahko uporabljate in skladišcite le v navpčni legi in na ravni podlagi. Upostevajte prosim simbole na ovitku!

Poskrbite, da bo plinska jeklenka dobro pritrjena in zaprta.

Montažni komplet 2 - Montaža ročaja na aparat: Slika 6

Montažni komplet 3 - namestitev jeklenke za plin: Slika 7, Slika 8

Montažni komplet 4 - Montaža varilske zaščite: Slika 9, Slika 10

Varnostni napotki pri prvi uporabi naprave v pigeon Slika 11

1. Varilska celada
2. Varilski predpasnik

3. Varilske rokavice

4. Elektrichi priključek mora biti vedno ustrezno zavarovan.

5. Uporabljaje delovno in le ustrezno zašitno obleko (slika 11).
   Poskrbite za to, da se v delovnem oz. v nevarnem območju ne zadržujejo nobene druge ali tuje osebe.
   Tudi vnetljive materiale shranjujte loceno d mesta, kjer delate, ali pa jih odnesite drugam.
   Vtic vtaknite v ustrezno vticnico; vticnica mora biti zavarovana s tolpjivo varovalko ali proti prenapetosti na ustrezen naacin.
6. Elektrichi nz. podaljsevalni kabli morajo biti enakega premera kot originalni kabel.
7. POZOR! Varnost elektrichnih delov je zanesljiva le v primeru, da je naprava v skladu z veljavnimi predpisi za elektrichne naprave, ter da je pravilno priključena na priključek za ozemljitev.
8. Preverite, Če uporabljena omrežna napetost in frekvenca ustrezajo podatkom na tipski etiketi naprave.

Postopek

Posamezne delvevodno montiraje v opisanem ali prikazanem zaporedju.

Upostevajte pravilen vrstni red montažnih delov, takot je prikazano na sliki. Naprava se ni pripravljena za delovanje. Odprit dovod plina pod tlakom 5 - 7 l/min. Izpust plina zavarujte pred sunki vetra. Razen navenenih pa upostevajte se naslednja priporocila: Prvi prestavi (1 in 2) sluzita za varjenje tanjse plocevine; naslednje prestave pa sluzijo za varjenje debelejse plocevine. Pri vsakem spreminjanu stikala pa je pomembno, da nastavimo tudi hitrost premikanja zice. V kolikor med varjenjem na koncu zice nastane kapljica, povecajte hitrost podajanja zice ter: v kolikor zautite tlak zice proti cevi, hitrost podajanja zice znižajte. Glede na to, da so zavarjeni deli prevroci, uporabljate vedno klešće tudi v primeru, daznjimi zeletine odstraniti odvečne sloje na koncu gorilnika. Ko elektrčni lok zagori, držite cev pod kotom priblizno 30^ glede na navpićnico.

Namestitev varilneŽice Slika 13

1. Odpritz gornjiPokrov varilnegaprarata in fiksirajePokrov z pritrdilnim količkom.
2. Vstavite tuljavo z varilno zico takto, da lahko zico ravno napeljete v system za podajanje.

Opozorilo: Pazite, da se zhice s tuljave ne odvija in da bo njegov konec poravnan a ne razcefran. Upor tuljave lahko nastavite s pritrdilno matico na sredi.

3) Odpritvrtljiv gumb (slika 13 - A)
4) Dvignite streme (slika 13 - F).
5) Preverite, Če utori na škripcu za podajanje Žice ustrezajo premeru Žice in jih po potrebi obrnite na vrtljiv ročaj (slika 13 - B) proti smeri urinih kazalcev; škripec vzemite ven in ga vložite v ustreten utor. Sedaj namestite streme (slika 13 - F) in vrtljiv gumb (slika 13 - A) privijaje, dokler se Žica ne navija enakomerno. V kolikor Žica zdrsne s škripca, gumb še enkrat privije. Opozorilo: Ne stegujte premočno, da z odvečnim tlakom škripca ne povzročite škod na motorju za podajanje Žice.
6) Sedaj varilni aparat vkljucite.
7) Takoj ko preverite, da ste spolnili vse varnostne ukrepe, nastavite stikalo (sika 21/1) na stopnjo 1 in stikalo za reguliranje dodajanjaŽice (sika 21/2) na stopnjo 1.
8) Snemite plinsko in tokovno šobo, pritisnite na tlacno stikalo na gibki cevi in ga držite;Žica mora izhajati ven (cev mora ostati napeta, sika 18). Nato tokovno in plinsko šobo ponovno namesite.
9) Nastavite potrebno kolićino plina na armaturi plinske jeklenke.

Namig: (0,6mm - zica 6l / h) . (0,8mm - zica 8l / h) . (1,0mm - zica 10l / h)

10) Sedaj je naprava pripravljena za varjenje.

Splošne informacije o varjenju v zašcitnem plinu

Glavno področje uporabe je v delavnicah. Aparat je univerzalno uporaben za varjenje takotanjših pločevin, kot tudi debelejših materialov. Velja pravilo, dačim več stopenj ima varilni aparat, tem boljsa je njegova izraba pri delu s pločevino.

Pomembna oprema: mešanica plinov CO 2/Argon, varilnažica, varilski šcitnik, redukcijski ventil. Aparat je pritereni tudi za aluminij in VAŽlahtno jaklo pri uporabi ustreznegplina in zice. (Zlahten Argon/VA-žica/aluminijastažica), potenciometer.

Rokovanje

MIG 155/6W Slika 21

1. Nastavitev stopenj varjenja
2. Nastavitev hitrosti pomikaŽice
3. Prikljucitev cevi
4. Priključek za ozemljitev
5. Vtič za prikljucîtev na omrežje
6. Kontrolna lucka >toplotna zašcita
7. Kontrolna lučka »delovanje«

Varnostni napotki za rokovanje

• Napravo uporabljale šele, ko v celoti preberete prilozeno navodilo za uporabo.
• Upostevajte vse varnostne napotke, ki so naveneni v teh navodilih za uporabo.
• Do drugih oseb se vedno obnašajte odgovorno.
• Pozor !!! Nikoli ne uporabljaje zarjavele varilske zice.

Navodilo korak po koraku

Varjeno podroćje ne sme biti onesnaženo z rjo ali lakom. Vedno uporabljaje ustrezno zašcitno varilsko masko, nosite zašcitne rokavice in zašcitno obleko. Kot položaja kompleta gibkih cevi glede na obdelan komad mora biti majmanj 30 stopinj.

1. Do sijajnega izbrusite veliko pločevino na obdelovanem materialu na zavarjenem mestu in priključite sponke za ozemljitev.
2. Sedaj prikljucite sponko za ozemljtev na pripravljeno mesto na obdelovanem komadu.
3. Nastavite parametre varilnega aparata takotok je opisano v tabeli varjenja (poglavje 3).
4. Nastavite potrebno količino plina na armaturi plinske jeklenke.
5. Namig: (0,6mm - zica 6l / h) . (0,8mm - zica 8l / h) . (1,0mm - zica 10l / h)
6. Če ste oblečeni v ustrezno zašcitno obleko, lahko sedaj pričnete z delom (varjenjem).

Namig: Se preden zachnete z delom, opravite poskusno varjenje, da preizkusite optimalno nastavitev varjenje in s tem dosežete optimalen rezultat dela. Slika 14

Parametri varjenja so optimalno nastavljeni v primeru, da pri delu nastaja enakomeren šum in zvarjen del je pravilno obdelan (zavarjen), to pomeni, da mora biti relativno raven.

Namigi za varjenje

Okvara Vzrok in rešitev Primer
Obdelovani komad je neraven	1. Šiv ni izdelan pravilno2. Poravnajte robove in jih fiksirajte za varjenje
Previsok zvar	1. Prenizka napetost delovanja na prazno2. Prenizka hitrost varjenja3. Napačen kot varilnega gorilnika4. Predebelažica
Premajhen sloj kovine	1. Previsoka hitrost varjenja2. Prenizka napetost za hitrost varjenja
Vari izgledajo kot bi bili pod vplivom oksidacije	1. Varite v utoru z dolgim električim lokom2. Nastavite napetost3.Žica je ukrivljena ali preveč štrli zvodilažice.4. Napačna hitrost podajanjažice
Premalo zvarjen koren	1. Neredna ali premajhma razdalja2. Napačen kot varilnega gorilnika
	3. Obrabljena cev vodilaŽice 4. Prenizka hitrost podajanjaŽice ali hitrost varjenja
Zvar	1. Prehitro podajanjeŽice 2. Napačen kot varilnega gorilnika 3. Predaleč	| |

Varjeno področje ne sme biti onesnaženo z rjo ali lakom. Gorilnik izberemo glede na vrsto materiala. Najprej priporocamo, da preizkusite moč toka na neuporabnem komadu.

Okvare - vzroki - način odpravljanja

Okvara Vzrok Rešitev
Občasno zmanjka varilnega toka.	1. - Toplotna varovalka je izklopila zaradi preobrenitve.	1. Zaščita proti previsiki temperaturi samodejno resetira, ko se ohladi transformator (priblžno Čez 10 minut, pazite na EDI).
Varilen tok ni na voljo. Zaščitno stikalo zmogljivosti ali RCD je izpadlo.	1. Izpad omrežne varovalke. 1. Varovalko njagregada strokovnjak.2. Vključite zaščitno tokovno stikalo.3. Vključite RCD
Varilen tok ni na voljo.	1. Napačen stik med priključkom za ozemljitev in varjenim delom.2. Poškodba na kablu za ozemljitev ali na napeljavi.3. Prekinite napeljave do gorilnika.	1. Očistte in zbrusite varjeno področje in povrsino dela.2. Kabel za ozemljitev popravite ali zamenjaje znovim.3. Gorilnik popravite ali zamenjaje z novim.
Motor za podajanjeŽice ne deluje, kontrrolna lučka je vključena.	1. Varovalka je pregorela.2. Nazobčano kolo je poškodovano ali blokirano.3. Motor je poškodovan.	1. Varovalko 2A vzemite ven.2. Nazobčano kolo zamenjaje z novim.3. Motor zamenjaje z novim (posvetujte se s strokovjakom servisnegra centra).
Motor za podajanjeŽice ne deluje. Škripci se vrtijo.	1. Pritiskanje na skripec ni pravilino nastavljeno.2. Tokovna šoba gorilnika je umazana ali prašna itd..3. Plinska šoba je poškodovana.4.Žica je upognjena.5. Zračnica vodila je umazana ali poškodovana.	1. Nastavite ustrezen pritisk na škripce.2. Očistte stično cev naprave. V ta namen uporabite zračni kompresor, Če je preveć umazan,zamenjaje stično cev.3. Zamenjaje plinsko šobio in preverite konico.4. Preverite pritisk škripca in ga po potrebi pravilno nastavite.5. očistte s tlačnim zrakom oz. zamenjaje komplet gibkih cevi.
PodajanjeŽice ni tekoče.	1. V vodiluŽice je smet ali umazanija. Plinska šoba je obrabljena ali poškodovana.2. Plinska šoba je zamašena.3. Napeljavo skozí škripce zavira smet ali ovira.4. Napeljava skozí škripce je poškodovana.5.Žica ni pravilino napeta.	1. VodiloŽice na napravi očistte (izpihajte) zračnim kompressorjem.2. Plinsko šobio ali stično cev zamenjaje z novo.3. Plinsko šobo očistte ali zamenjaje z novo.4. Očistte škripce za podajanjeŽice.5. Škripce za podajanjeŽice zamenjaje z novimi.6. Nastavite pravilno napetostŽice.
Elektrčni lok je nestabilen.	1. Napačna nastavitev hitrosti pomikaŽice.2. Mesto varjenja je umazano.3. Plinska šoba je obrabljena ali poškodovana.	1. HitrostŽice nastavite tako, da ima priporočene parametre.2. Varjeno povrsino očistte ali spolirajte.3. Plinsko šobo zamenjaje in preverite stično točko.
Zavarjen spoj je porozen.	1. Manjka plin2. Držaj šobe je zamašen.3. Material je zarjavel ali vlažen.4. Gorilnik je predaleč ali ga držite pod napačnim kotom napram varjenemu mestu.	1. Odprite plin in nastavite tok plina.2. Plinsko šobo očistte ali zamenjaje z novo.3. Mesto varjenja primerno prilagodite in povečajte dotok plina.4. Material očistte ali spolirajte.5. Razdaljo med plinsko šobio in obdelovanim komadom mora biti med 8-10 mm cev pa držite pod kotom 30°.6. Preverite gumijasto cev, priključek in ali je komplet gibkih cevi pravilno montiran. - Plinsko šobopritisnite v pravilen položaj.
VarilnaŽica se ustavi v blžini tokovne šobe.	1. Tokovna šoba je obrabljena.2. VarilnskaŽica je upognjena.3. PodajanjeŽice je prepočasno.	1. Zamenjaje tokovno Šobo.2. Preverite tlak napetosti škripca.3. Upostevaljte napotke za hitrost podajanjeŽice.
Tlak varjenja je neenakomeren.	1. VarilnskaŽica je blokirana na tuljavi.	1. Preverite in po potrebi nastavite tlak napetosti škripca.
Prešibko prebijanje.	1. Prešibak varilni tok. 2. Predolgi elektrčni lok.	1. Povečajte varilni tok in podajanježice. 2. Cev držite v blžinci obdelovanega komada.
Premočno prebijanje.	1. Previsok varilni tok. 2. Prepočasno podajanježice. 3. Nepravilna razdalja med gorilnikom in obdelovanim materialom.	1. Zmanjsajte varilni tok in hitrost podajanježice. 2. Gorilnik premikajte mirno in enakomerno. 3. Razdalja šobe od obdelovanega komada mora biti med 8 - 10 mm.

Kontrola in vzdrževanje

Vzdrževanje kompleta gibkih cevi

Redno vzdrujte gibke cevi, da lahko brezhibno delujejo in spolnjujejo svojo funkcijo.

Na plinskogo redno nanaasajte poseben zaichni sloj ustreznegra sredstva (vrazprsilcu) in jo redno cistite.

V tem primeru storite sledece (glej sliko 26):

1. Snemite šobo (1) tak, da jo pomaknete naprej.
2. Očistite šobó - strgajte prežgan material na njej.
3. Nanesite zašciten sloj razprsilca na šobe.
4. Zarjavelo sobo obvezno zamenjaje z novo.

Vzdrževanje tokovne šobe

V tem primerus storite sledece (glej sliko 26):

1. Snemite šobo (1) tak, da jo pomaknete naprej.
2. Nato odvijte tokovno sobo (2)
3. Preverite, Če odprtina, skozi katero je napeljana Žica, ni preširoka, oz. še pred montažo jo zamenjaje z novo.
4. Pritisnite na gumb gibke cevi takto, da seŽica pomakne, nato pa šoboponovno montirajte.

Vzdrževanja držaja šobe

V tem primeru storite sledece (glej sliko 26):

1. Odprtine za spuschanje plina so lahko zamašene; v teh primerih priporočamo, da šobo demontirate - potegnite jo dol (1).
2. nato odvijte tokovno sobo (2),
3. odvijte razdelilnik plina (3) in ga zamenjaje z novim.

Varnostni napotki za preglede in vzdhrzevanje

Le redno vzdrrzevan in pravilno negovan aparat je lahko učinkovit delovni pripomoček. Malomarna nega in vzdrrževanje sta lahko vroz knezelenih in nenadnih poškodb.

Plan nadziranja in vzdhrževanja

Časovni interval Opis	Druge	podrobnosti
Redno	• Vzdrževanje kompleta gibkih cevi (pihanje in chišćenje zračnice vodilaŽice, škripca za podajanjeŽice, plinske šobe in razdelilnikaplina).

Nadomestni deli

SI	Ali imate tehníčna vprášanje? Reklamacljо? Ali potrebujete rezervne dele all nova navodila za uporabo? Na nasi spljetni strani www.guide.com Vam bomo v oddelku Servis htro pomagali. Prosim, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identificiramo, prosimo, da nam pošljete serijsko stevilko, Št. narocīla in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu:
	Serijska številka:	Številka narocīla:	Leto izdelave:
	Telefon: [phone] / 700-360 Fax: [phone] e-Mail: [e-mail]

Izjava o ustreznosti EU EC Declaration of Conformity

da spodaj navedeni aparati, ki jih dajemo na trg, s svjo izvedbo, koncepijo in konstrukcijo ustrezajo osnovnim predpisom smernic EU glede varnosti in začite zdravja pri delu.

V primeru preoblikovanja izdelka brez predhodnega dogovora s proizvajalcem, ta izjava ne velja.

Oznacitev naprav: - MIG 155 6W

Uporabljeni usklajeni

standardi: - EN 60974-1

Applicable harmonized - EN 609784-10

Standard:

Zavod za certificiranje: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln

Datum/Podpis proizvajalca: 19.09.08
