NAVODILA ZA UPORABO SP 17.000 Flat Level Sensor Kärcher

• (AUTO). Prodloužená doba doběhu Hladinové čidlo je znečištěné. 1. Vyčistěte hladinové čidlo. SP 17.000 Flat Level Sensor SP 22.000 Dirt Level Sensor Výkonnostní údaje přístroje Napětí sítě V 230-240 230-240 Síťová frekvence Hz 50 50 Jmenovitý výkon W 550 750 Čerpané množství, maximální l/h 17.000 22.000 Tlak (max.) MPa (bar) 0,09 (0,9) 0,08 (0,8) Dopravní výška (max.) m 9 8 Ponorná hloubka (max.) m7 7 Příp. teplota čerpané kapaliny °C 5 p. 35
• Velikost částic (max.) přípustných čerpaných kapalin mm 5 30 Minimální hladina kapaliny (manuální režim) mm 7 50 Hladina zbytkové kapaliny mm 1 35 Hmotnost (bez příslušenství) kg 6 6,7 SP 17.000 Flat Level Sensor SP 22.000 Dirt Level SensorSlovenščina 87 ●čím menší ztrátu tlaku způsobuje připojené příslušenství. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Čerpadlo Typ: 1.645-xxx Příslušné směrnice EU 2014/35/EU 2014/30/EU 2011/65/EU 2009/125/ES Aplikované(á) nařízení (EU) 2019/1781 Aplikované harmonizované normy EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/06/01 Kazalo Splošna navodila Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo- žena varnostna navodila ter jih upošte- vajte. Obe knjižici shranite za poznejšo uporabo ali za nasled- njega uporabnika. Namenska uporaba Napravo uporabljajte izključno v zasebnem gospodinj- stvu. Namenska uporaba: ● Odvodnjavanje delov stavbe v primeru poplav ● Izčrpavanje in prečrpavanje posod ● Odjem vode iz vodnjakov in jaškov ●Črpanje sladke vode iz čolnov in jaht Za napotke o načinu delovanja glejte poglavje Obrato- vanje. Tekočine, ki jih je dovoljeno črpati NEVARNOST Smrtna nevarnost in nevarnost poškodovanja pri črpanju eksplozivnih, vnetljivih ali neprimernih sno- vi! Vnetljive ali eksplozivne snovi se lahko vžgejo ali ek- splodirajo. Neustrezne snovi lahko poškodujejo črpalko. Ne črpajte eksplozivnih, vnetljivih ali jedkih tekočin ali plinov (npr. goriv, petroleja, nitrorazredčila) in ne črpajte maščob, olj, slane vode ali odpadne vode iz stranišč ali vode, ki ima manjšo pretočnost kot čista voda. Tekočine, ki jih je dovoljeno črpati: ● Sladka voda do določene stopnje onesnaženosti SP 17.000 Flat Level Sensor: Voda s stopnjo onesnaženja do velikosti zrn 5 mm SP 22.000 Dirt Level Sensor: Voda s stopnjo onesnaženja do velikosti zrn 30 mm ● bazenska voda pri predvidenem odmerku dodatkov ● Pralni lug, npr. iz puščajočih pralnih strojev. Nato čr- palko sperite in očistite s čisto sladko vodo, glejte poglavje Izpiranje in čiščenje. ● Temperatura tekočin, ki se črpajo, mora biti med 5 °C in 35 °C. Splošna navodila p. 87
• Namenska uporaba p. 87
• Stopnje nevarnosti p. 88
• Varovanje okolja p. 88
• Pribor in nadomestni deli p. 88
• Obseg dobave p. 88
• Garancija p. 88
• Opis naprave p. 88
• Zagon p. 88
• Obratovanje p. 89
• Nega in vzdrževanje p. 90
• Transport p. 90
• Skladiščenje p. 90
• Pomoč pri motnjah p. 90
• Tehnični podatki p. 91
• Optimizacija črpalne količine p. 91

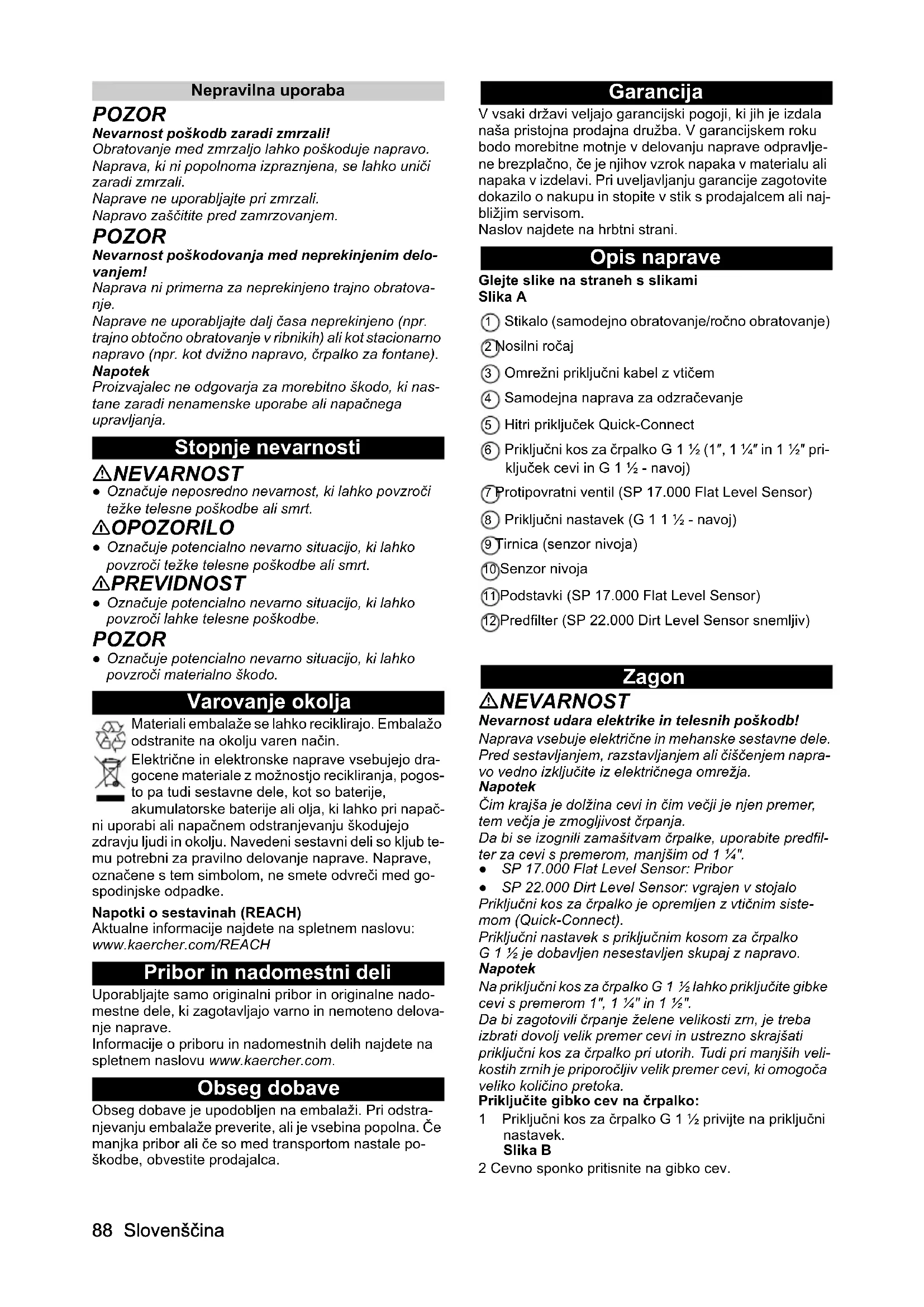

• Izjava EU o skladnosti Slovenščina Nepravilna uporaba POZOR Nevarnost poškodb zaradi zmrzali! Obratovanje med zmrzaljo lahko poškoduje napravo. Naprava, ki ni popolnoma izpraznjena, se lahko uniči zaradi zmrzali. Naprave ne uporabljajte pri zmrzali. Napravo zaščitite pred zamrzovanjem. POZOR Nevarnost poškodovanja med neprekinjenim delo- vanjem! Naprava ni primerna za neprekinjeno trajno obratova- nje. Naprave ne uporabljajte dalj časa neprekinjeno (npr. trajno obtočno obratovanje v ribnikih) ali kot stacionarno napravo (npr. kot dvižno napravo, črpalko za fontane). Napotek Proizvajalec ne odgovarja za morebitno škodo, ki nas- tane zaradi nenamenske uporabe ali napačnega upravljanja. Stopnje nevarnosti NEVARNOST ● Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt. 몇 OPOZORILO ● Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt. 몇 PREVIDNOST ● Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe. POZOR ● Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo. Varovanje okolja Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dra- gocene materiale z možnostjo recikliranja, pogos- to pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub te- mu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med go- spodinjske odpadke. Napotki o sestavinah (REACH) Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH Pribor in nadomestni deli Uporabljajte samo originalni pribor in originalne nado- mestne dele, ki zagotavljajo varno in nemoteno delova- nje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com. Obseg dobave Obseg dobave je upodobljen na embalaži. Pri odstra- njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale po- škodbe, obvestite prodajalca. Garancija V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravlje- ne brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali naj- bližjim servisom. Naslov najdete na hrbtni strani. Opis naprave Glejte slike na straneh s slikami Slika A 1 Stikalo (samodejno obratovanje/ročno obratovanje) 2 Nosilni ročaj 3 Omrežni priključni kabel z vtičem 4 Samodejna naprava za odzračevanje 5 Hitri priključek Quick-Connect 6 Priključni kos za črpalko G 1 ½ (1″, 1 ¼″ in 1 ½″ pri- ključek cevi in G 1 ½ - navoj) 7 Protipovratni ventil (SP 17.000 Flat Level Sensor) 8 Priključni nastavek (G 1 1 ½ - navoj) 9 Tirnica (senzor nivoja) 10 Senzor nivoja 11 Podstavki (SP 17.000 Flat Level Sensor) 12 Predfilter (SP 22.000 Dirt Level Sensor snemljiv) Zagon NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napra- vo vedno izključite iz električnega omrežja. Napotek Čim krajša je dolžina cevi in čim večji je njen premer, tem večja je zmogljivost črpanja. Da bi se izognili zamašitvam črpalke, uporabite predfil- ter za cevi s premerom, manjšim od 1 ¼″. ● SP 17.000 Flat Level Sensor: Pribor ● SP 22.000 Dirt Level Sensor: vgrajen v stojalo Priključni kos za črpalko je opremljen z vtičnim siste- mom (Quick-Connect). Priključni nastavek s priključnim kosom za črpalko G 1 ½ je dobavljen nesestavljen skupaj z napravo. Napotek Na priključni kos za črpalko G 1 ½ lahko priključite gibke cevi s premerom 1″, 1 ¼″ in 1 ½″. Da bi zagotovili črpanje želene velikosti zrn, je treba izbrati dovolj velik premer cevi in ustrezno skrajšati priključni kos za črpalko pri utorih. Tudi pri manjših veli- kostih zrnih je priporočljiv velik premer cevi, ki omogoča veliko količino pretoka. Priključite gibko cev na črpalko: 1 Priključni kos za črpalko G 1 ½ privijte na priključni nastavek. Slika B 2 Cevno sponko pritisnite na gibko cev.Slovenščina 89 3 Potisnite gibko cev na priključni kos za črpalko G 1 ½ in jo pritrdite s cevno sponko. 4 Priključni nastavek potisnite v Quick-Connect. Slika C Nastavite/potopite črpalko: 1 Potisnite senzor nivoja na tirnico od zgoraj. Slika D 2 Podstavke zložite ven ali navznoter. (SP 17.000 Flat Level Sensor) Slika E Napotek Podstavkov ni nujno potrebno izvleči, vendar se s tem doseže večja zmogljivost črpanja. Če zložite podstavek, to omogoča plosko sesanje tekočine z višino ostanka tekočine do 1 mm. 3 Namestite ali odstranite predfilter. (SP 17.000 Flat Level Sensor) Slika E Napotek Montaža predfiltra ni nujno potrebna, z montažo predfil- tra se doseže večja zmogljivost črpanja (samo pri SP 17.000 Flat Level Sensor). Tekočina, ki se črpa, je predhodno filtrirana s predfiltrom, da se črpalka zaščiti pred prekomernim onesnaženjem. Pri uporabi filtra se lahko še vedno prenašajo delci do 5 mm. Demontaža predfiltra omogoča plosko sesanje tekočine do nivoja ostanka tekočine 1 mm (samo pri SP 17.000 Flat Level Sensor). 4 Črpalko varno postavite na trdno podlago v črpano tekočino ali jo potopite s pomočjo vrvi, pritrjene na nosilni ročaj. Napotek Območje sesanja ne sme biti blokirano z nečistočami. Če so tla blatna, postavite črpalko na opeko ali podobno podlago. Prepričajte se, da je črpalka v vodoravni legi. Črpalke ne prenašajte za kabel ali gibko cev. Obratovanje NEVARNOST Smrtna nevarnost zaradi električnega udara! Smrtna nevarnost zaradi električnega udara, če se do- taknete delov pod napetostjo. Med obratovanjem se ne dotikajte vrvi, pritrjene na no- silni ročaj, ali predmetov, ki so v stiku s črpano tekočino (npr. cevovodov, ki štrlijo v črpano tekočino, ograj), in ne segajte v črpano tekočino. Samodejna naprava za odzračevanje p. 9188

1. Ko je nivo tekočine nizek, se zrak, ki ga črpalka vsr-

ka ali je v njej, izloči skozi samodejno napravo za odzračevanje. Poleg zraka lahko uhaja tudi tekoči- na. Če ima črpalka težave pri sesanju, ko je nivo tekoči- ne nizek, večkrat odklopite in priklopite električni vtič, da pospešite postopek sesanja. Slika F Avtomatsko obratovanje Napotek V samodejnem načinu senzor nivoja samodejno krmili proces črpanja. Črpalka se vklopi, ko je senzor nivoja v stiku z naraščajočo črpano tekočino. Črpalka se izklopi, ko senzor nivoja izgubi stik s padajo- čo črpano tekočino in je poteklo 15 s časa naknadnega teka. Slika G Vklop: Minimalni nivo tekočine, ki je potreben, da lahko črpalka neodvisno sesa (= minimalne vklopne točke): ● SP 17.000 Flat Level Sensor: 7 mm (57 mm pri upo- rabi predfiltra) ● SP 22.000 Dirt Level Sensor: 50 mm Najvišja nastavljiva preklopna višina senzorja nivo- ja: ● SP 17.000 Flat Level Sensor: 190 mm (240 mm pri uporabi predfiltra) ● SP 22.000 Dirt Level Sensor: 237 mm Najnižja višina ostanka tekočine/maks. globina se- sanja: ● SP 17.000 Flat Level Sensor: 1 mm (brez predfiltra, z zloženimi podstavki) ● SP 22.000 Dirt Level Sensor: 35 mm Napotek Priporočljiva je uporaba predfiltra. Napotek Prepričajte se, da je črpalka v vodoravni legi. V naspro- tnem primeru je možno, da senzor nivoja ne izgubi stika s tekočino in črpalka deluje v suhem teku.

1. Senzor nivoja premaknite na želeno vklopno višino

(stik s črpano tekočino). Napotek Višje kot je nastavljen senzor nivoja, višja je vklopna in izklopna točka. Primere uporabe si oglejte v naslednji tabeli:

3. Električni vtič vstavite v vtičnico.

Ročno obratovanje Napotek V ročnem obratovanju črpalka ostane neprekinjeno vklopljena. Področje upora-

Začnite postopek črpanja s predfil- trom ali z izvleče- nim podstavkom Lopute predfiltra zaprte (zaščita pred umazanijo) Nadaljevanje po- stopka črpanja brez predfiltra in zloženim podstavkom (do- sežen nivo ostan- ka tekočine 1 mm) Napotek Izvedite v ročnem načinu. Nadzoruj- te izklop/plosko sesanje.90 Slovenščina

2. Električni vtič vstavite v vtičnico.

POZOR Nevarnost poškodovanja pri suhem teku! Zaradi suhega teka se črpalka bolj obrabi. Med ročnim obratovanjem črpalke ne puščajte brez nadzora. V primeru suhega teka takoj izvlecite električni vtič iz vtičnice. Plosko sesanje (SP 17.000 Flat Level Sensor) Da bi dosegli minimalni nivo ostanka tekočine 1 mm, pri- poročamo uporabo ročnega obratovanja. Na senzor nivoja SP 17.000 Flat Level Sensor je name- ščen protipovratni ventil. To bo preprečilo, da bi ostanek tekočine v gibki cevi stekel nazaj po končanem postop- ku črpanja. Konec uporabe

1. Izklopite električni vtič iz omrežne vtičnice.

Naprava se zaustavi. POZOR Nevarnost poškodovanja! Nevarnost poškodovanja zaradi zasušene umazanije ali dodatkov. Po vsaki uporabi napravo takoj sperite in očistite.

2. Če je bila črpana umazana tekočina ali tekočina z

dodatki, napravo takoj po koncu delovanja sperite in očistite, glejte poglavje Izpiranje in čiščenje.

3. Izpraznite napravo in pribor ter ju pustite, da se po-

sušita. Nega in vzdrževanje NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja. Izpiranje in čiščenje POZOR Nevarnost poškodovanja! Nevarnost poškodovanja zaradi zasušene umazanije ali dodatkov. Po vsaki uporabi napravo takoj sperite in očistite. 1 Če je bila črpana umazana tekočina ali tekočina z dodatki, je treba napravo nato izprati: Z napravo čr- pajte čisto sladko vodo brez dodatkov, dokler iz na- prave ne izperete vse umazanije ali dodatkov. NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napra- vo vedno izključite iz električnega omrežja. 2 Izklopite električni vtič iz omrežne vtičnice. 3 Pritisnite tipko hitrega priključka Quick-Connect in snemite priključni nastavek. Slika C 4 Po potrebi odstranite ostanke z gibke cevi in hitrega priključka Quick-Connect. 5 Zunanjost naprave očistite z mehko, čisto krpo in čisto sladko vodo. 6 Izpraznite napravo in pribor ter ju pustite, da se po- sušita. Vzdrževanje Naprave ni treba vzdrževati. Transport Ročni transport 몇 PREVIDNOST Nevarnost telesnih poškodb zaradi spotikanja! Obstaja nevarnost telesnih poškodb zaradi spotikanja ob ohlapne kable in gibke cevi. Pri premikanju naprave pazite na kable in gibke cevi.

zdrsom in prevrnitvijo v skladu z veljavnimi smerni- cami. Skladiščenje POZOR Obstaja nevarnost poškodb zaradi zmrzali! Naprava, ki ni popolnoma izpraznjena, se lahko zaradi zmrzali uniči. Napravo in dodatke popolnoma izpraznite, preden jih shranite. Napravo zaščitite pred zamrzovanjem. Napravo hranite na mestu, kjer ni zmrzali, in ne na pros- tem. 몇 PREVIDNOST Nevarnost telesnih poškodb in materialne škode! Na nagnjenih površinah se lahko naprava prevrne. Pri skladiščenju upoštevajte težo naprave.

1. Črpalko in pribor popolnoma izpraznite.

2. Počakajte, da se črpalka in pribor posušita.

3. Črpalko shranite na mestu, kjer ni zmrzali.

Pomoč pri motnjah Motnje imajo pogosto enostavne vzroke, ki jih lahko s pomočjo naslednjega pregleda odpravite sami. Pri dvo- mih ali motnjah, ki tukaj niso navedene, stopite v stik s pooblaščeno servisno službo. Napaka Vzrok Odpravljanje Črpalka deluje, vendar ne črpa V črpalki je zrak. 1. Električni vtič večkrat izvlecite iz vtičnice in ga večkrat vtaknite, dokler se tekočina ne posesa. Območje sesanja je zamašeno. 1. Izvlecite električni vtič iz omrežne vtičnice.

2. Očistite območje sesanja.

Raven vode pod minimalnim nivojem te- kočine.

1. Črpalko potopite globlje v tekočino, ki se

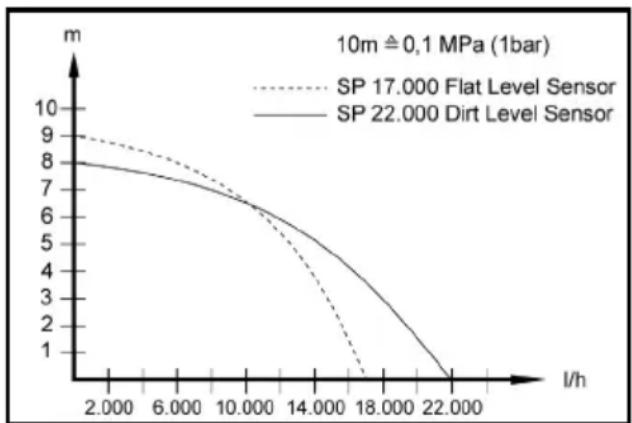

črpa, glejte poglavje Obratovanje.Slovenščina 91 Tehnični podatki Pridržujemo si pravico do tehničnih sprememb. Optimizacija črpalne količine Črpalna količina je toliko večja: ● koliko nižja je višina črpanja. ● koliko večji so premeri uporabljenih gibkih cevi. ● koliko krajša je uporabljena gibka cev. ● koliko manjšo izgubo tlaka povzroča priključen pri- bor. Izjava EU o skladnosti S tem izjavljamo, da v nadaljevanju navedeni stroj zara- di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Črpalka Tip: 1.645-xxx Črpalka se ne zažene ali se med obratovanjem ne- nadoma ustavi. Napajanje je prekinjeno. 1. Preverite varovalke in električne povezave. Toplotno zaščitno stikalo je izklopilo čr- palko zaradi pregretja.

1. Izvlecite električni vtič iz omrežne vtičnice.

2. Počakajte, da se črpalka ohladi.

4. Očistite območje sesanja.

5. Preprečite suhi tek črpalke.

Delci umazanije blokirajo območje sesa- nja.

1. Izvlecite električni vtič iz omrežne vtičnice.

2. Očistite območje sesanja.

Senzor nivoja ustavi črpalko. 1. Preverite in po potrebi popravite položaj senzorja nivoja. Napotek Črpalka se ustavi 15 s po tem, ko senzor nivoja ni več v stiku z vodo. Senzor nivoja ne reagira, ker je umazan. 1. Očistite senzor nivoja. Črpalna moč upada. Območje vsesavanja je zamašeno. 1. Omrežni vtič izvlecite iz vtičnice.

2. Očistite območje vsesavanja.

Zmogljivost črpanja je premajhna Najvišja višina č rpanja je bila presežena. Premer cevi in dolžina cevi sta napačno izbrana.

1. Upoštevajte največjo višino črpanja, glejte

poglavje Tehnični podatki.

2. Po potrebi izberite večji premer cevi ali

krajšo dolžino cevi, glejte poglavje Optimi- zacija črpalne količine. Priključka Quick-Con- nect ni mogoče odpreti ali zapreti. Vtični sistem je umazan. 1. Odstranite sponko.

2. Očistite uskočni zatvarač.

2. Očistiti uskočni zatvarač.

3. Montirati uskočni zatvarač.
