FSM 601 WHGL - Nape FRANKE - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Franke
Model	FSM 601 WHGL
Širina	60 cm
Napajanje	220-240 V, 50 Hz
Električni razred	Razred I (obvezna ozemljitev)
Število hitrosti	3 (minimalna, srednja, maksimalna)
Osvetlitev	Vgrajena svetilka (stikalo L)
Filter za maščobe	Primerno za pomivalni stroj, čiščenje vsake 2 meseca
Ogljeni filter	Ni pralen, zamenjava vsake 4 mesece (intenzivna uporaba)
Premer odvoda	Najmanj 120 mm
Minimalna razdalja do kuhalne plošče	650 mm (preverite navodila kuhalne plošče, če je plinska)
Namestitev	Zunanji odvod ali recirkulacija
Uporaba	Gospodinjska, odstranjevanje kuhinjskih vonjav
Vzdrževanje površin	Vlažna krpa in nevtralno tekoče čistilo
Varnost	Ne flambirajte pod napo, pazite na cvrtnike
Zamenjava kabla	S strani proizvajalca ali pooblaščenega tehnika
Garancija	Glejte pogoje proizvajalca
Popravljivost	Obrnite se na servis za nadomestne dele

Pogosto zastavljena vprašanja - FSM 601 WHGL FRANKE

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Minimalna varnostna razdalja je 650 mm. Pri plinskih kuhalnih ploščah dosledno upoštevajte navodila proizvajalca, če navajajo večjo razdaljo.

Kako očistiti maščobne filtre?

Maščobne filtre je mogoče prati v pomivalnem stroju. Očistite jih vsake 2 meseca, da preprečite nevarnost požara.

Kdaj je treba zamenjati ogljeni filter?

Ogljenega filtra ni mogoče prati in ga je treba zamenjati vsake 4 mesece ali pogosteje ob intenzivni uporabi (označeno z W v priročniku).

Kako nastaviti hitrost motorja?

Uporabite tipko V za izbiro med 3 hitrostmi: 1 (minimalna, tiha), 2 (srednja, običajna uporaba), 3 (maksimalna, močna para).

Ali lahko napo uporabljam v recirkulacijskem načinu brez zunanjega odvoda?

Da, namestiti je treba aktiven ogljeni filter za recirkulacijo zraka. Prečiščen zrak se nato vrne v prostor.

Kaj storiti, če osvetlitev ne deluje več?

Obrnite se na pooblaščeni servis za zamenjavo svetilke. Ne poskušajte je zamenjati sami, razen če priročnik to dovoljuje.

Napa povzroča hrup, je to normalno?

Določena raven hrupa je normalna, zlasti pri največji hitrosti. Če hrup postane nenormalen, preverite, ali filtri niso zamašeni ali da nič ne ovira odvodne cevi.

Kakšen je postopek za varno namestitev?

Namestitev mora opraviti usposobljen tehnik. Prepričajte se, da je vtičnica dostopna in da je ozemljitev skladna (naprava razreda I).

Ali lahko flambiram hrano pod napo?

Ne, pod napo je prepovedano flambirati, saj lahko povzroči požar. Ogenj držite stran od naprave.

Kako lahko dobim nadomestne dele ali popravilo?

Obrnite se na pooblaščeni Franke servis. Uporabljajte samo originalne dele za zagotavljanje varnosti in delovanja.

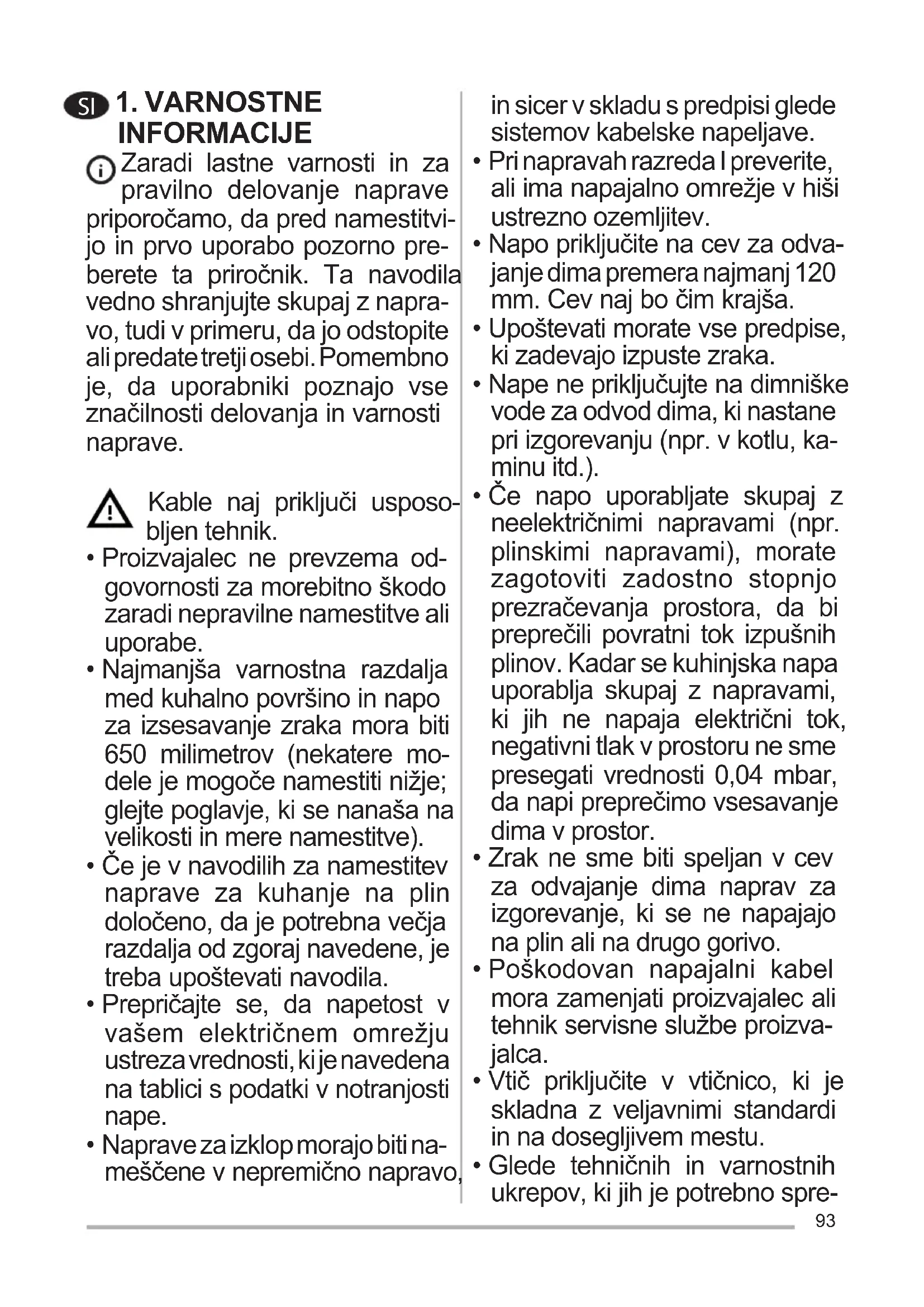

NAVODILA ZA UPORABO FSM 601 WHGL FRANKE

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.

Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
• Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti nižje; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila.
• Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
• Naprave za izklop morajo biti nameščene v nepremično napravo,

in sicer v skladu s predpisi glede sistemov kabelske napeljave.

• Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev. Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.
• Upoštevati morate vse predpise, ki zadevajo izpuste zraka.
• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).
• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.
• Zrak ne sme biti speljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca. Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu. Glede tehničnih in varnostnih ukrepov, ki jih je potrebno spre

jeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.

OPOZORILO: pred namestitvijo nape odstranite zaščitno folijo.

• Uporabite najbolj ustrezne vijake in dele za napo.

OPOZORILO: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

• Ne glejte neposredno z optičnimi napravami (daljnogled, povečevalno steklo ...).
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, če so pod nadzorom odgovornih oseb in če so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen če so pod nadzorom odgovornih oseb.
• Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.
• Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali

z nezadostnimi izkušnjami in znanjem, razen če jih pri tem ne vodi in pozorno nadzoruje oseba.

Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtrne (tveganje požara). Glejte odstavek Vzdrževanje in čiščenje.
• Prostor mora biti ustrezno prezračevan, če se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).
• Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

2. UPORABA

• Napa je namenjena izključno uporabi v gospodinjstvu za odstranjevanje kuhinjskih vonjav.
• Nape nikoli ne uporabljajte v namene, za katere ni bila načrtovana.
• Med delovanjem nape pod njo ne sme biti visokega plamena.
• Intenzivnost plamena nastavite tako, da je usmerjen samo v dno posode in se ne dviga ob njenih straneh. Friteze je treba med uporabo skrbno nadzirati: pregreto olje lahko zagori.

3. ČIŠČENJE IN VZDRŽEVANJE

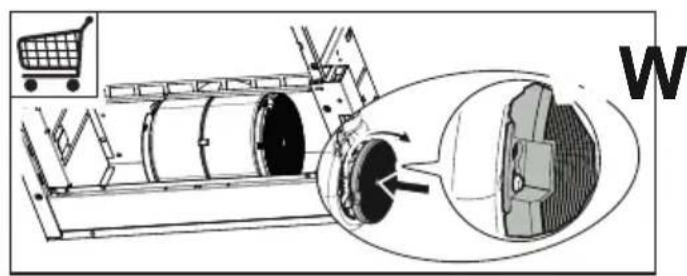

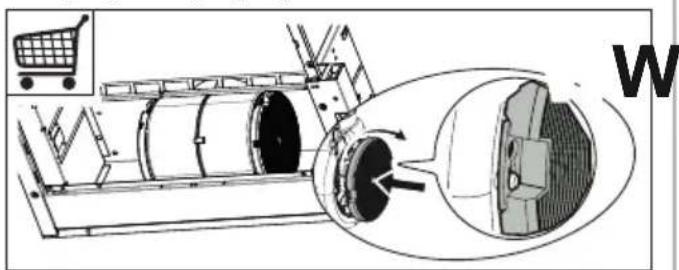

• Filtra na aktivno oglje ni mogoče oprati in ni obnovljiv; treba ga je zamenjati po približno vsakih 4 mesecih delovanja, pri intenzivnejši uporabi nape pa tudi pogosteje (W).

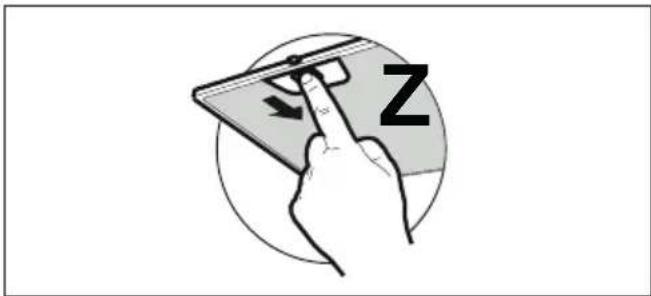

• Filtre za maščobe je treba čistiti po vsakih 2 mesecih delovanja nape oziroma še pogosteje pri intenzivnejši uporabi nape, operete pa jih lahko v pomivalnem stroju (Z).

• Napo očistite z vlažno krpo in nevtralnim tekočim detergentom.

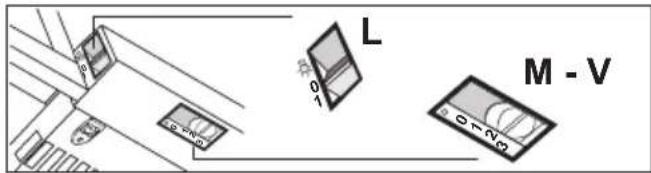

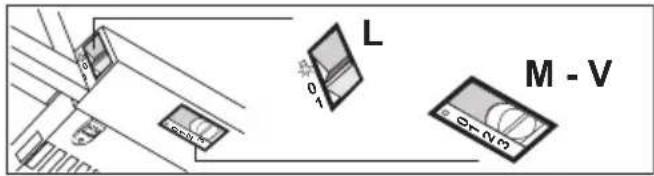

4. UPRAVLJALNI GUMBI

L	Osvetlitev	Prižge in ugsne naprvo za osvetlitev.
M	Motor	Prižge in ugsne motor za izsesavanje.
V	Hitrost	Določi hitrost delovanja:1. Minimalna hitrost, ki je primerna za neprestano izmenjavanje zraka pri prisotnosti manjših količin kuhinjske pare; tiho delovanje.2. Srednja hitrost, ki je zaradi odličnega razmerja med pretokom zraka in stopnio glasnosti primerna za večino načinov delovanja.3. Maksimalna hitrost, ki je primerna za obvladovanje največjih emisij kuhinjske pare; primerna tudi za daljše delovanje.

L	Osvetlitev	Prižge in ugsne napravo za osvetlitev.
M	Motor	Prižge in ugsne motor za izsesavanje.
V	Hitrost	Določi hitrost delovanja:1. Minimalna hitrost, ki je primerna za neprestano izmenjavanje zraka pri prisotnosti manjsih količin kuhinjske pare; tiho delovanje.2. Maksimalna hitrost, ki je primerna za obvladovanje največijh emisij kuhinjske pare; primerna tudi za daljše delovanje.

5. OSVETLJAVA

• Za zamenjavo se obrnite na tehnično pomoč (»Za nakup se obrnite na tehnično pomoč«).
