Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	FSM 601 WHGL
Larghezza	60 cm
Alimentazione	220-240 V, 50 Hz
Classe elettrica	Classe I (messa a terra obbligatoria)
Numero di velocità	3 (minima, media, massima)
Illuminazione	Lampada integrata (interruttore L)
Filtro antigrasso	Lavabile in lavastoviglie, pulizia ogni 2 mesi
Filtro al carbone	Non lavabile, sostituzione ogni 4 mesi (uso intensivo)
Diametro di scarico	Minimo 120 mm
Distanza minima dal piano cottura	650 mm (verificare le istruzioni del piano cottura se a gas)
Installazione	Scarico esterno o ricircolo
Utilizzo	Domestico, eliminazione degli odori di cucina
Manutenzione delle superfici	Panno umido e detergente liquido neutro
Sicurezza	Non fiammeggiare sotto la cappa, sorvegliare le friggitrici
Sostituzione del cavo	Dal produttore o da un tecnico autorizzato
Garanzia	Vedere condizioni del produttore
Riparabilità	Contattare il servizio post-vendita per ricambi

Domande frequenti - FSM 601 WHGL FRANKE

Qual è la distanza minima da rispettare tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Per i piani cottura a gas, seguire rigorosamente le istruzioni del produttore se indicano una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso sono lavabili in lavastoviglie. Pulirli ogni 2 mesi per evitare rischi di incendio.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone non si lava e deve essere sostituito ogni 4 mesi, o più spesso in caso di uso intensivo (indicato con W nel manuale).

Come regolare la velocità del motore?

Utilizzare il tasto V per selezionare tra 3 velocità: 1 (minima, silenziosa), 2 (media, uso normale), 3 (massima, forti vapori).

Posso usare la cappa in modalità ricircolo senza scarico esterno?

Sì, è necessario installare un filtro al carbone attivo per ricircolare l'aria. L'aria filtrata viene poi reimmessa nella stanza.

Cosa fare se l'illuminazione non funziona più?

Contattare il servizio post-vendita autorizzato per la sostituzione della lampada. Non tentare di cambiarla da soli a meno che il manuale non lo specifichi.

La cappa fa rumore, è normale?

Un certo livello di rumore è normale, soprattutto alla velocità massima. Se il rumore diventa anomalo, controllare che i filtri non siano ostruiti o che nulla ostruisca il condotto di scarico.

Qual è la procedura per un'installazione sicura?

L'installazione deve essere eseguita da un tecnico competente. Assicurarsi che la presa sia accessibile e che la messa a terra sia conforme (apparecchio di Classe I).

Posso fiammeggiare gli alimenti sotto la cappa?

No, è vietato fiammeggiare sotto la cappa, poiché potrebbe provocare un incendio. Tenere le fiamme lontane dall'apparecchio.

Come posso ottenere ricambi o una riparazione?

Rivolgersi al servizio post-vendita Franke autorizzato. Utilizzare solo ricambi originali per garantire la sicurezza e il funzionamento.

MANUALE UTENTE FSM 601 WHGL FRANKE

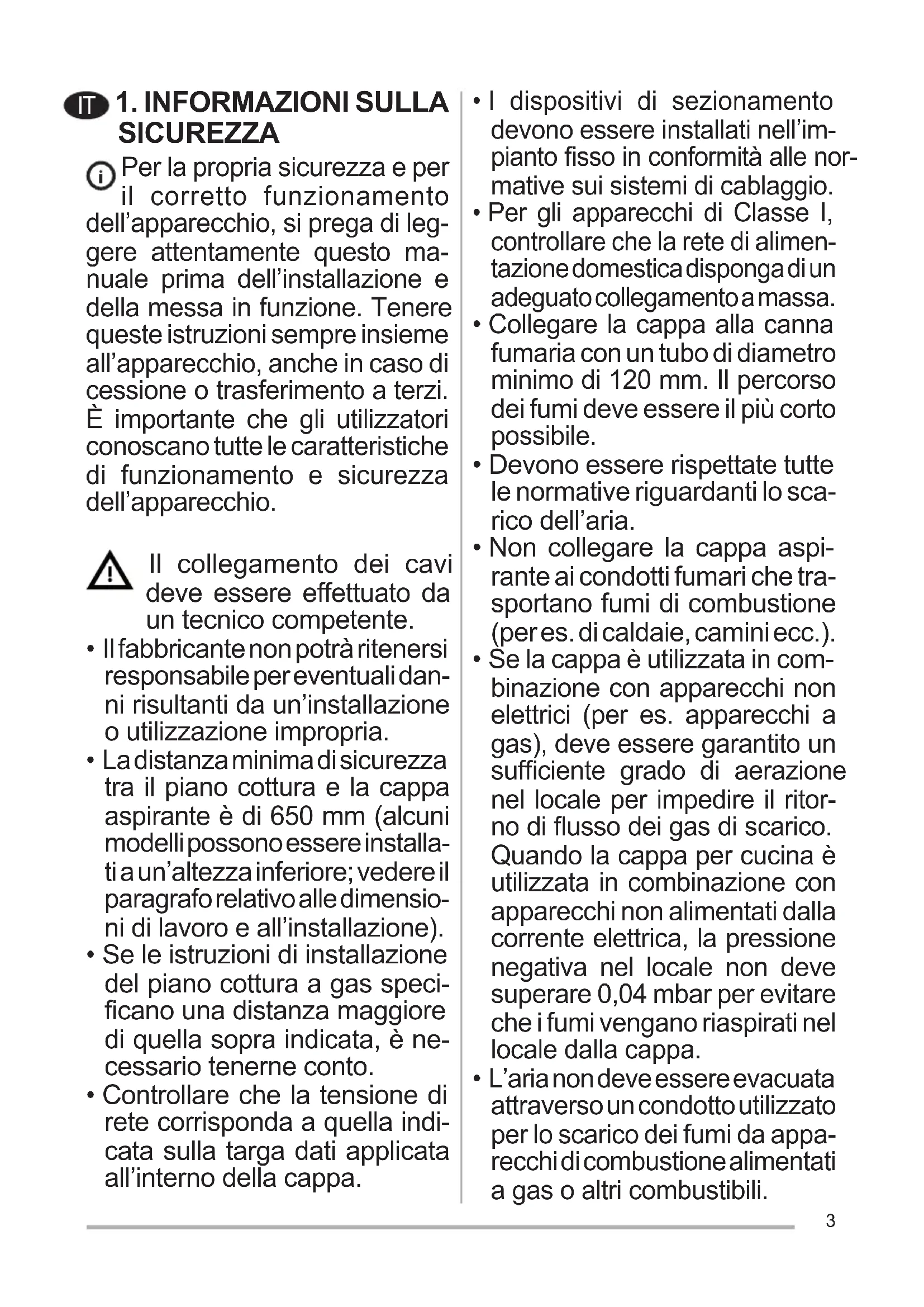

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi, è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...). - Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. - Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliate e istruite su

come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il simbolo riportato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

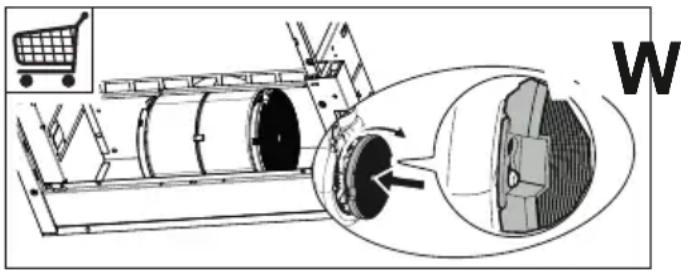

• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

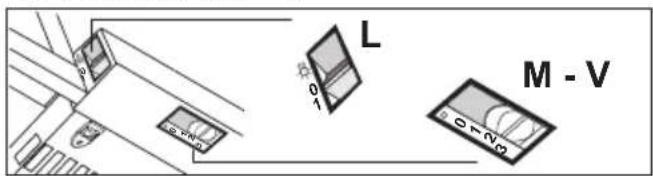

4. COMANDI

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determinata la velocità di esercizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massi-me emissioni di vapore di cottura,anche per tempi pro-lungati.

M - V L
L	Luci Accende	e spegne l'Impianto di Illuminazione.
M	Motore Accende	ende e spegne il motore Aspirazione.
V	Velocità Determinata la velocità di eser-cizio: 1. Velocità minima, adatta ac un ricambio d'aria continuo particularmente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità massima, adatta a fronteggiare le massi-me emissioni di vapore di cottura,anche per tempi pro-lungati.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

EN 1. INFORMAZIONI DI SICUREZZA

1

2.

a

e

1. 12

Quindi l'area del triangolo AOB è uguale all'area del triangolo AOD, che è la metà del prodotto di AD per 5.

3.5
