FSM 601 WHGL - Dunstabzugshaube FRANKE - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Franke
Modell	FSM 601 WHGL
Breite	60 cm
Spannung	220-240 V, 50 Hz
Elektrische Klasse	Klasse I (Schutzleiter erforderlich)
Anzahl der Geschwindigkeitsstufen	3 (Minimal, Mittel, Maximal)
Beleuchtung	Integrierte Lampe (Schalter L)
Fettfilter	Spülmaschinenfest, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate (bei starker Nutzung)
Abluftdurchmesser	Mindestens 120 mm
Mindestabstand zum Kochfeld	650 mm (bei Gas die Anweisungen des Kochfelds beachten)
Installation	Abluft nach außen oder Umluftbetrieb
Verwendung	Haushalt, Beseitigung von Küchengerüchen
Reinigung der Oberflächen	Feuchtes Tuch und neutrales Flüssigwaschmittel
Sicherheit	Kein Flambieren unter der Haube, Fritteusen beaufsichtigen
Austausch des Netzkabels	Durch den Hersteller oder einen autorisierten Techniker
Garantie	Siehe Herstellerbedingungen
Reparierbarkeit	Kundendienst für Ersatzteile kontaktieren

Häufig gestellte Fragen - FSM 601 WHGL FRANKE

Welcher Mindestabstand muss zwischen Dunstabzugshaube und Kochfeld eingehalten werden?

Der Mindestsicherheitsabstand beträgt 650 mm. Bei Gasherden sind die Herstellerangaben unbedingt zu beachten, wenn sie einen größeren Abstand vorschreiben.

Wie reinige ich die Fettfilter?

Die Fettfilter sind spülmaschinenfest. Reinigen Sie sie alle 2 Monate, um Brandgefahr zu vermeiden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden (im Handbuch mit W gekennzeichnet).

Wie stelle ich die Motorleistung ein?

Verwenden Sie die Taste V, um zwischen 3 Stufen zu wählen: 1 (Minimum, leise), 2 (Mittel, normaler Gebrauch), 3 (Maximum, starke Dämpfe).

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenluftauslass verwenden?

Ja, dazu muss ein aktiver Aktivkohlefilter eingebaut werden. Die gefilterte Luft wird dann in den Raum zurückgeführt.

Was tun, wenn die Beleuchtung nicht funktioniert?

Wenden Sie sich an den autorisierten Kundendienst für den Lampenaustausch. Versuchen Sie nicht, sie selbst auszutauschen, es sei denn, das Handbuch erlaubt es.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal, besonders bei Maximalgeschwindigkeit. Wenn das Geräusch ungewöhnlich wird, überprüfen Sie, ob die Filter nicht verstopft sind oder etwas den Abluftkanal blockiert.

Wie läuft eine sichere Installation ab?

Die Installation muss von einem fachkundigen Techniker durchgeführt werden. Stellen Sie sicher, dass die Steckdose zugänglich und der Schutzleiter ordnungsgemäß angeschlossen ist (Gerät der Klasse I).

Kann ich unter der Dunstabzugshaube flambieren?

Nein, das Flambieren unter der Haube ist verboten, da es einen Brand verursachen könnte. Halten Sie Flammen vom Gerät fern.

Wie bekomme ich Ersatzteile oder eine Reparatur?

Wenden Sie sich an den autorisierten Franke-Kundendienst. Verwenden Sie nur Originalteile, um Sicherheit und Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG FSM 601 WHGL FRANKE

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

DieKabelmussenvoneinem zuständigenFachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650~mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug fur Gaserge
oder Geräte verwendet wird,
die mit anderen Brennstoffen
betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechendezugängliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevordie Haubeinstalliert wird, die Schutzfolien abziehen.

Nurfürdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinements gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrene ingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum Wartungsarbeiten dürfen nicht von Kindern ausgeführrt werden, sofern sie nicht darüber beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochensmit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpakkung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachtenZweckebenutzwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

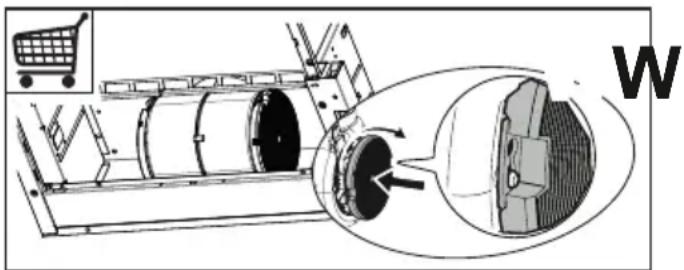

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gesetzt werden (Z).

• Zur Reinigung der Haubenflächen Wirempfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

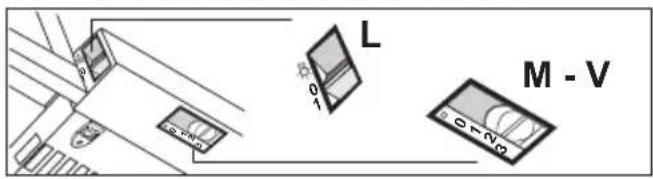

4. BEDIENELEMENTE

L	Beleucht Schaltet die Beleuchtung ein und aus.
M	Motor Schaltet den Gebläsemotor ein und aus.
V	Geschw. Steuert folgende Geschwindig-keitsstufen:1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaus-tausch bei geringer Kochdun-stentwicklung geeignet.2. Mittlere Gebläsestufe, eig-net sichaufgrund des gute Verhältnisses zwischen For-dervolumen und Geräuschent-wicklung für die meisten Anwen-dungssituationen.3. Höchste Gebläsestufe, eignet sich für starke Kochdunstent-wicklung, auch über länger Zeit hin.

L	Beleucht Schaltet die Beleuchtung ein und aus.
M	Motor Schaltet den Gebläsemotor ein und aus.
V	Geschw. Steuert folgende Geschwindig-keitsstufen:1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaus-tausch bei geringer Kochdun-stentwicklung geeignet.2. Höchste Gebläsestufe, eignet sich für starke Kochdunstent-wicklung, auch über länger Zeit hin.

5. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
