Tipo de producto	Campana extractora
Marca	Franke
Modelo	FSM 601 WHGL
Ancho	60 cm
Alimentación	220-240 V, 50 Hz
Clase eléctrica	Clase I (toma de tierra obligatoria)
Número de velocidades	3 (mínima, media, máxima)
Iluminación	Lámpara integrada (interruptor L)
Filtro de grasa	Lavable en lavavajillas, limpieza cada 2 meses
Filtro de carbón	No lavable, reemplazo cada 4 meses (uso intensivo)
Diámetro de evacuación	Mínimo 120 mm
Distancia mínima a la superficie de cocción	650 mm (verificar instrucciones de la superficie de cocción si es gas)
Instalación	Evacuación exterior o recirculación
Uso	Doméstico, eliminación de olores de cocina
Mantenimiento de superficies	Paño húmedo y detergente líquido neutro
Seguridad	No flambear debajo de la campana, vigilar freidoras
Reemplazo del cable	Por el fabricante o un técnico autorizado
Garantía	Ver condiciones del fabricante
Reparabilidad	Contactar al servicio postventa para piezas de repuesto

Preguntas frecuentes - FSM 601 WHGL FRANKE

¿Cuál es la distancia mínima que se debe respetar entre la campana y la superficie de cocción?

La distancia de seguridad mínima es de 650 mm. Para cocinas de gas, respete imperativamente las instrucciones del fabricante si indican una distancia superior.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa son lavables en lavavajillas. Límpielos cada 2 meses para evitar riesgos de incendio.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón no se lava y debe reemplazarse cada 4 meses, o más a menudo en caso de uso intensivo (indicado con W en el manual).

¿Cómo ajustar la velocidad del motor?

Utilice la tecla V para seleccionar entre 3 velocidades: 1 (mínima, silenciosa), 2 (media, uso normal), 3 (máxima, vapores fuertes).

¿Puedo usar la campana en modo recirculación sin evacuación exterior?

Sí, es necesario instalar un filtro de carbón activo para recircular el aire. El aire filtrado se devuelve a la habitación.

¿Qué hacer si la iluminación no funciona?

Contacte al servicio postventa autorizado para el reemplazo de la lámpara. No intente cambiarla usted mismo a menos que el manual lo indique.

La campana hace ruido, ¿es normal?

Cierto nivel de ruido es normal, especialmente a velocidad máxima. Si el ruido se vuelve anormal, verifique que los filtros no estén obstruidos o que nada obstruya el conducto de evacuación.

¿Cuál es el procedimiento para una instalación segura?

La instalación debe ser realizada por un técnico competente. Asegúrese de que el enchufe sea accesible y que la toma de tierra sea conforme (aparato de Clase I).

¿Puedo flambear alimentos debajo de la campana?

No, está prohibido flambear debajo de la campana, ya que podría provocar un incendio. Aleje las llamas del aparato.

¿Cómo puedo obtener piezas de repuesto o una reparación?

Diríjase al servicio postventa autorizado de Franke. Utilice únicamente piezas originales para garantizar la seguridad y el funcionamiento.

MANUAL DE USUARIO FSM 601 WHGL FRANKE

FTC 601 WH/GL

FTC 601 GR/XS

FTC 601 BK/GL

FSM 601 WH/GL

FSM 601 BK/GL

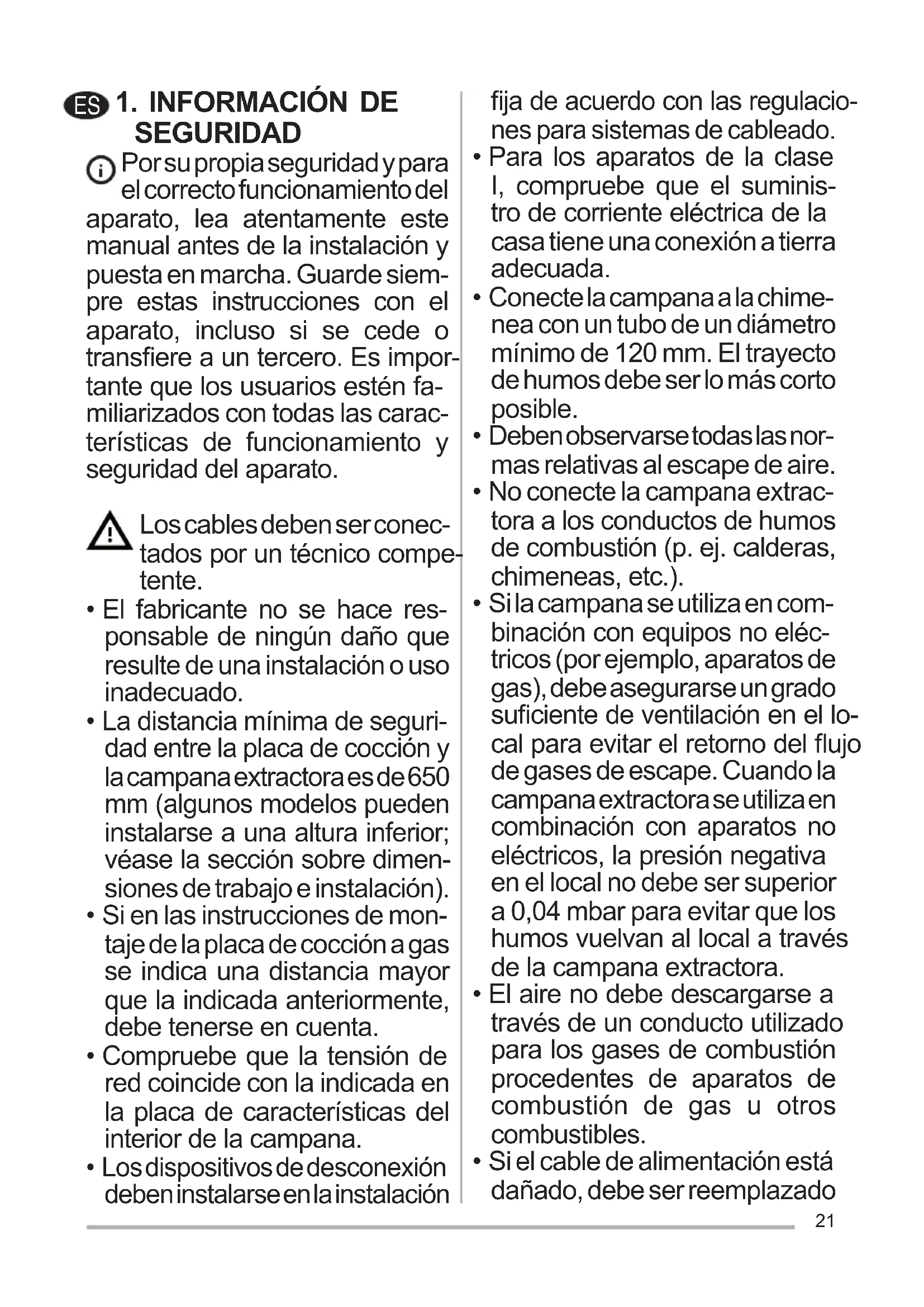

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, deben tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación

fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurar un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto de combustión procedente de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado

por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana. - Utilice únicamente tornillos y herramientas que sean adecuados para la campana. ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica. - No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.). - No cocine en flambeado bajo la campana: podría producirse un incendio. - Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean conscientemente supervisados o instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese

de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean debidamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se use junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que

el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

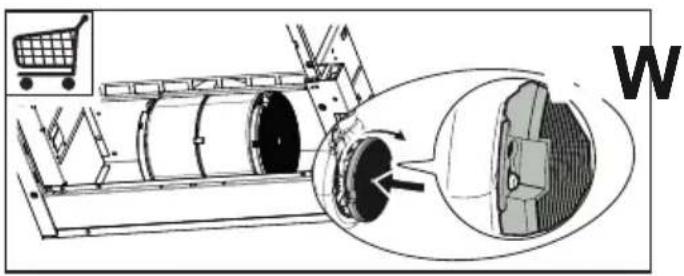

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 horas de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utiliza muy frecuentemente y se pueden lavar en el lavavajillas (Z).

• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

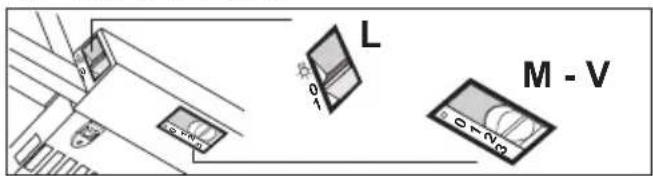

4. MANDOS

L	Luces Enciende	y apaga la instalación de iluminación.
M	Motor Enciende	y apaga el motor de aspiración.
V	Velocidad Determinina las velocidades de ejercimiento:1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vapeores de coccción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y nivel de ruido.3. Velocidad Tmaxima, indicada para hacer frete a grandes cantidades de vape de coccción, incluso para tiempos prolongados.

L	Luces Enciende y apaga la instalación de iluminación.
M	Motor Enciende y apaga el motor de aspiración.

V Velocidad Determina las velocidades de ejercicio:

1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.
2. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

5. ILUMINACIÓN

• Para la sustitución, ponerse en contacto con la Asistencia Técnica ("Para la compra, dirigirse a la asistencia técnica").
