Tipo de produto	Coifa aspirante
Marca	Franke
Modelo	FSM 601 WHGL
Largura	60 cm
Alimentação	220-240 V, 50 Hz
Classe elétrica	Classe I (aterramento obrigatório)
Número de velocidades	3 (mínima, média, máxima)
Iluminação	Lâmpada integrada (interruptor L)
Filtro de gordura	Lavável na máquina de lavar louça, limpeza a cada 2 meses
Filtro de carvão	Não lavável, substituição a cada 4 meses (uso intenso)
Diâmetro de evacuação	Mínimo 120 mm
Distância mínima ao plano de cozimento	650 mm (verificar instruções do plano de cozimento se gás)
Instalação	Evacuação externa ou reciclagem
Utilização	Doméstica, eliminação de odores de cozinha
Manutenção das superfícies	Pano úmido e detergente líquido neutro
Segurança	Não flambar sob a coifa, vigiar as fritadeiras
Substituição do cabo	Pelo fabricante ou técnico credenciado
Garantia	Ver condições do fabricante
Reparabilidade	Contatar o serviço pós-venda para peças de reposição

Perguntas frequentes - FSM 601 WHGL FRANKE

Qual é a distância mínima a respeitar entre a coifa e o plano de cozimento?

A distância mínima de segurança é de 650 mm. Para fogões a gás, siga rigorosamente as instruções do fabricante se indicarem uma distância maior.

Como limpar os filtros de gordura?

Os filtros de gordura são laváveis na máquina de lavar louça. Limpe-os a cada 2 meses para evitar riscos de incêndio.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão não é lavável e deve ser substituído a cada 4 meses, ou mais frequentemente em caso de uso intenso (indicado por W no manual).

Como ajustar a velocidade do motor?

Use o botão V para selecionar entre 3 velocidades: 1 (mínima, silenciosa), 2 (média, uso normal), 3 (máxima, vapores fortes).

Posso usar a coifa no modo reciclagem sem evacuação externa?

Sim, é necessário instalar um filtro de carvão ativo para reciclar o ar. O ar filtrado é então devolvido ao ambiente.

O que fazer se a iluminação não funcionar?

Contate o serviço pós-venda autorizado para substituir a lâmpada. Não tente trocá-la sozinho a menos que o manual indique.

A coifa faz barulho, isso é normal?

Certo nível de ruído é normal, especialmente na velocidade máxima. Se o ruído se tornar anormal, verifique se os filtros não estão obstruídos ou se algo não está bloqueando o duto de evacuação.

Qual é o procedimento para uma instalação segura?

A instalação deve ser realizada por um técnico qualificado. Certifique-se de que a tomada está acessível e que o aterramento está conforme (aparelho Classe I).

Posso flambar alimentos sob a coifa?

Não, é proibido flambar sob a coifa, pois pode causar incêndio. Mantenha as chamas longe do aparelho.

Como posso obter peças de reposição ou reparo?

Dirija-se ao serviço pós-venda Franke autorizado. Use apenas peças originais para garantir segurança e funcionamento.

MANUAL DE UTILIZADOR FSM 601 WHGL FRANKE

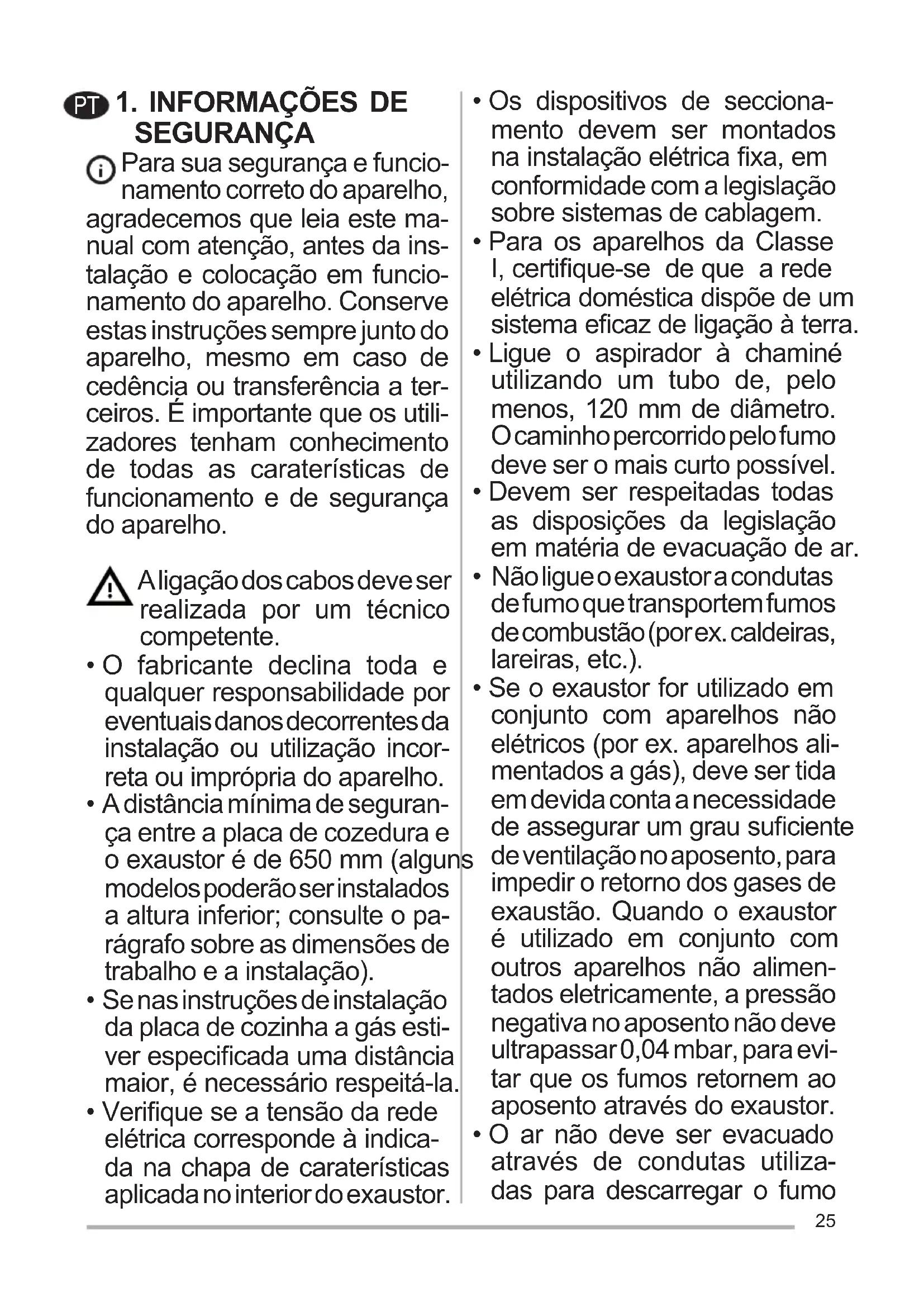

1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em referência às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

• Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

lhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

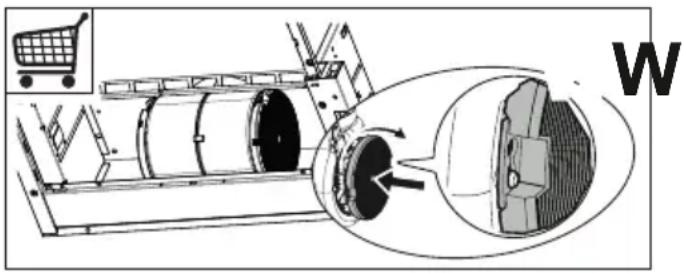

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

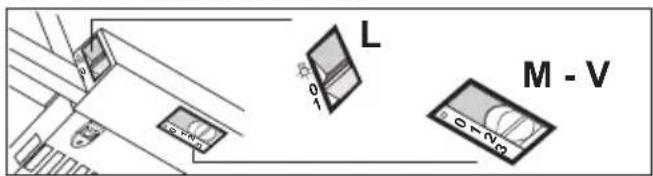

4. COMANDOS

L	Luzes Liga e	desliga a Iluminação.
M	Motor Liga e	desliga o motor de exaustão.
V	Velocidade Determinada a velocidade de precisão:1. Velocidade minima, indica-ida para uma troca conti-nua do ar muito silenciosa, se os vapores de cozedura forem poucOs.2. Velocidade média, indica-ida para a maior parte das condições de uso vista a excellente relacion entre o débito do ar tratado e o nível de ruído.3. Velocidade Tmaxima, in-dicada para enfeñantar as(Maximas emissões de vaporores de cozedura, mesmo durante periodos prolongados.

M - V L

L Luzes Liga e desliga a Iluminação.

M Motor Liga e desliga o motor de exaustão.

V Velocidade Determinina a velocidade de precisamente para uma troça contú-nia do ar muito silenciosa, se os vapores de cozedura foram poucos.

2. Velocidade Tmaxima, indica para fazer as(Maximas emissções de vaporores de cozedura, mesmo durante periços prolongados.

5. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").
