NAVODILA ZA UPORABO HWW 300020 G METABO

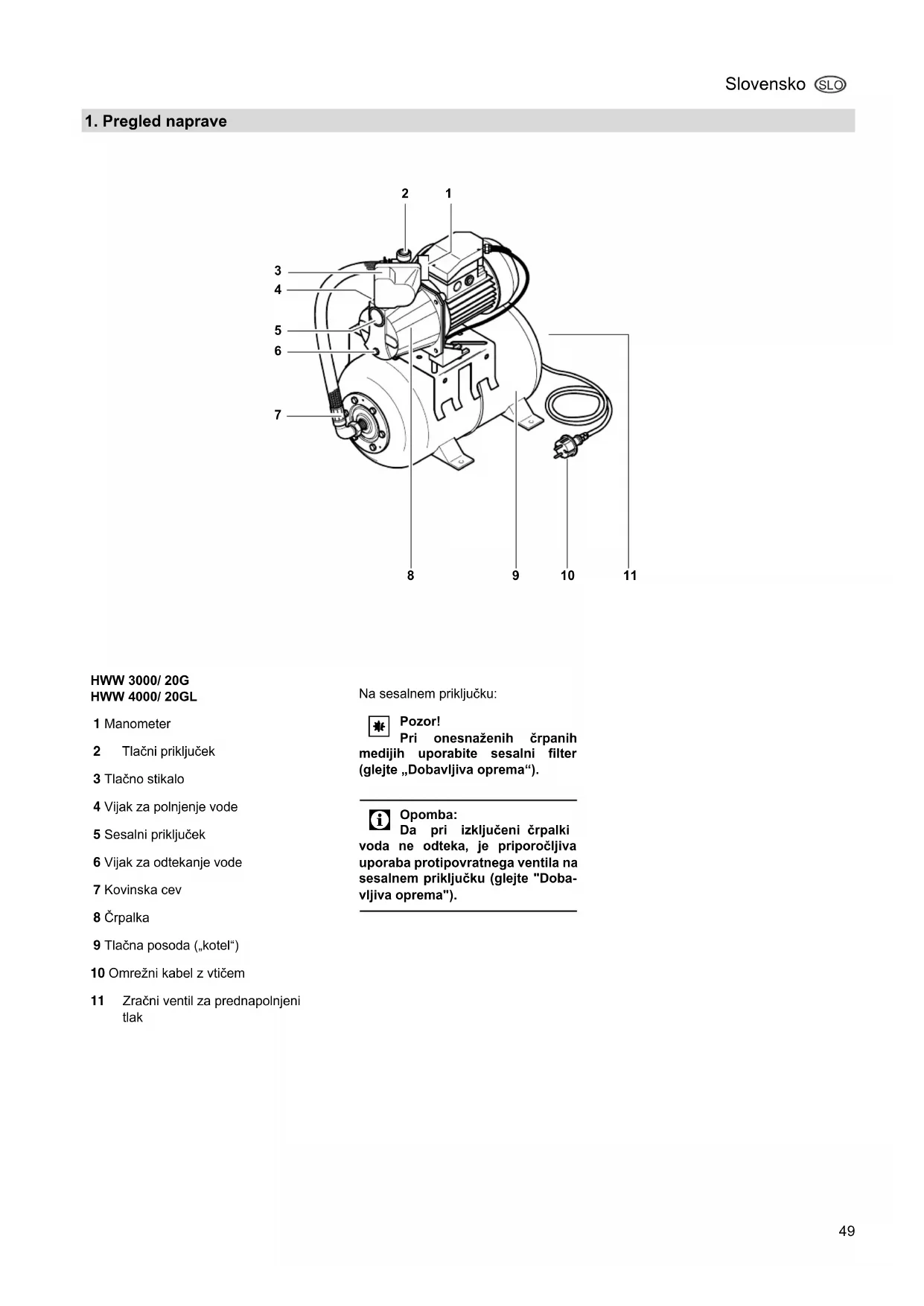

HWW 3000/ 20G HWW 4000/ 20GL 1 Manometer 2 Tlačni priključek 3 Tlačno stikalo 4 Vijak za polnjenje vode 5 Sesalni priključek 6 Vijak za odtekanje vode 7 Kovinska cev 8 Črpalka 9 Tlačna posoda („kotel“) 10 Omrežni kabel z vtičem 11 Zračni ventil za prednapolnjeni tlak Na sesalnem priključku:

Pozor! Pri onesnaženih črpanih medijih uporabite sesalni filter (glejte „Dobavljiva oprema“).

Opomba: Da pri izključeni črpalki voda ne odteka, je priporočljiva uporaba protipovratnega ventila na sesalnem priključku (glejte "Doba- vljiva oprema"). XP0031SL2.fm Izvirna navodila za uporabo Slovensko50 SLO Slovensko

3. Področje uporabe in

4.2 Splošni varnostni napotki ............50

Ta navodila za uporabo so bila sesta- vljena tako, da lahko vašo napravo upo- rabite hitro in varno. Tukaj kratek vodnik, kako navodila za uporabo uporabljate: − Navodila za uporabo pred zagonom preberite v celoti. Še posebej upo- števajte varnostne napotke. − Ta navodila za uporabo so name- njena osebam z osnovnim tehničnim znanjem na področju rokovanja z napravami, kot je opisana tukaj. Če s podobnimi napravami nimate izku- šenj, se za pomoč najprej obrnite na izkušene osebe. − Hranite vse dokumente dobavljene s to napravo, da se po potrebi lahko informirate. Hranite račun za more- bitne garancijske primere. − Če napravo posodite ali prodate, ji priložite vse dobavljene dokumente o napravi. − Za škodo, ki nastane zaradi neupo- števanja teh navodil, proizvajalec ne prevzema odgovornosti. Informacije v teh navodilih za uporabo so označene na sledeč način: Nevarnost! Opozorilo pred poškod- bami oseb ali škodo za okolje. Nevarnost električnega udara! Opozorilo pred poškod-

mi os eb zaradi elek- trike. Pozor! Opozorilo pred stvarno škodo. Opomba: Dodatne informacije. − Številke na slikah (1, 2, 3, ...) − označujejo posamezne dele; − so tekoče oštevilčene; − se nanašajo na odgovarjajoča števila v oklepajih (1), (2), (3) ... v sosednjem besedilu. − Navodila za rokovanje, pri katerih morate upoštevati vrstni red, so oštevilčena. − Navodila za rokovanje s poljubnim vrstnim redom, so označena s piko. − Naštevanja so označena s črtico. Ta naprava je namenjena črpanju čiste vode v hišah in na vrtovih. − za oroševanje in namakanje, − kot črpalka za vodnjake, deževnico in porabno vodo, − za praznjenje bazenov, vrtnih ribni- kov in vodnih rezervoarjev. Največja dovoljena temperatura črpane- ga medija znaša 35 °C.

4.1 Namenska uporaba

Naprave ne smete uporabljati za pre- skrbo s pitno vodo ali za črpanje živil. Črpati ne smete eksplozivnih, agresivnih ali za zdravje nevarnih snovi. Naprava ni primerna za komercialno ali industrijsko uporabo. Samovoljne spremembe na napravi, tako kot uporaba delov, ki jih ni preveril in odobril proizvajalec, niso dovoljene. Vsaka nestrokovna uporaba naprave je v nasprotju z določili; pride lahko do nepredvidene škode!

4.2 Splošni varnostni napotki

Otroci in mladoletniki, tako kot osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zaščitnem območju morate upoštevati določila skladno z DIN DE 0100 -702, -738. Pri uporabi za hišno preskrbo z vodo morate upoštevati zakonske predpise o vodah in odpadnih vodah, tako kot dolo- čila skladno z DIN 1988. Naslednje preostale nevarnosti so nače- loma prisotne ob obratovanju črpalk in tlačnih posod – te nevarnosti tudi z izva- janjem varnostnih ukrepov ne morete popolnoma izničiti.

Nevarnost zaradi okoljskih vplivov!

• Napravo ne izpostavljajte dežju. Naprave ne uporabljajte v vlažnem okolju.

• Naprave ne uporabljajte v eksplo- zivno ogroženem okolju ali v bližini vnetljivih tekočin ali plinov!

Nevarnost zaradi vroče vode! Če izklopni tlak tlačnega stikala zaradi slabih tlačnih razmer ali zaradi okvarje- nega tlačnega stikala ni dosežen, se lahko voda v notranjosti naprave ogreje zaradi notranjega prečrpavanja. Zaradi tega se lahko pojavijo poškodbe ali netesna mesta na napravi in priključ- nih vodih, kar lahko povzroči izhajanje vroče vode. Nevarnost oparin!

• Napravo največ 5 minut upora- bljajte proti zaprtemu tlačnemu vodu.

• Na napravo ali druge električne dele ne usmerite neposrednega vodnega curka! Življenjska nevarnost zaradi električnega udara!

• Omrežnega vtiča se ne dotikajte z mokrimi rokami! Omrežni vtič vedno izvlecite z vtičem in ne s kablom.

• Varnostna vtičnica ali vtična pove- zava s podaljškom se mora nahajati v območju varnem pred poplavlja- njem.

• Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora biti popolnoma odvit.

• Omrežni kabel in podaljšek ne smete prepogniti, stiskati, vleči ali Kazalo

2. Najprej preberite!

3. Področje uporabe in

• Podaljšek položite tako, da ne more pasti v črpano tekočino.

• Izvlecite električni vtič: − pred vsemi deli na napravi; − če se v bazenu ali vrtnem ribniku nahajajo osebe.

• Napravo in še posebej omrežni kabel in električni vtič pred vsakim zagonom preglejte za morebitne poškodbe. Življenjska nevarnost zaradi električnega udara!

• Poškodovano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena.

• Naprave ne popravljajte sami! Popravila na črpalkah in tlačnih napravah lahko izvajajo le strokov- njaki.

Pozor! Da preprečite poškodbe zaradi vode n pr. poplavljene prostore, ki bi jih povzročile motnje naprave ali pomanjkljivosti naprave:

• načrtujte primerne varnostne ukrepe, n pr.: − alarmne naprave ali − lovilne posode z nadzorom. Proizvajalec ne prevzema odgovornosti za morebitno škodo, ki je povzročena tako, da − se naprave nenamensko uporablja; − je naprava zaradi nepretrganega obratovanja preobremenjena; − je naprava uporabljana in skladišče- na nezaščitena pred zmrzaljo; − so bile izvedene samovoljne spre- membe na napravi; Popravilo elek- tričnih naprav sme opraviti samo usposobljen električar! − so bili uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril; − je bil uporabljen neprimeren instala- cijski material (armature, priključni vodi itd.). Primeren instalacijski material: − odporen na tlak (najm. 10 barov)

odporen na toploto (najm. 100 °C) Napravo lahko sami preprosto postavite in priključite. V primeru dvomov se obrnite na strokov- nega trgovca ali električarja.

Pozor! Sesalni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

Opomba Da pri izključeni črpalki ne pride do iztekanja vode, je priporočljiva upo- raba protipovratnega ventila. − Vse vijačne povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puščanja povzročijo sesanje zraka in zmanjšajo ali pre- prečijo sesanje vode. − Sesalni vod mora imeti vsaj 1 " (25 mm) notranjega premera; biti mora brez pregibov in vakuumsko zatesnjen. − Sesalni vod naj bo čimbolj kratek, saj se s povečano dolžino voda zmanjša zmogljivost črpanja. − Sesalni vod se mora proti črpalki vedno dvigovati, da preprečite vdor zraka. − Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnega voda se mora vedno nahajati v vodi.

Pozor! Tlačni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje. − Vse vijačne povezave zatesnite s tesnilnim trakom za navoje, da pre- prečite iztekanje vode. − Vsi deli tlačnega vod morajo biti tlač- no zatesnjeni. − Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost! Zaradi netesnih tlačnih vodov in nestrokovne montaže lahko tlačni vod med obratovanjem poči. Tekoči- na, ki brizga pod visokim tlakom, vas lahko poškoduje!

5.4 Priključek na cevno

omrežje Možna je tudi fiksna napeljava (npr. za hišno preskrbo z vodo v notranjem območju). − Za zmanjšanje vibracij in zvokov, bi naprava na cevno omrežje morala biti priključena z elastičnimi cevnimi vodi.

Nevarnost zaradi elektrike! Naprave ne uporabljajte v vla- žnem okolju, uporabljajte jo le v naslednjih pogojih: − Priključek se lahko izvede le na varnostne vtičnice, ki so stro- kovno montirane, ozemljene in preverjene. − Omrežna napetost in varovalka morata biti v skladu s tehničnimi podatki. − Pri obratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z var- nostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738). To priporočamo kot ukrep osebne zaščite. − Pri obratovanju na prostem morajo električne povezave biti zaščitene pred škropljenjem, ne smejo ležati v vodi. − Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnič- ni podatki“). Boben kabla mora biti popolnoma odvit.

Pozor! Pri vsakem novem priključku ali izgubi vode oz. sesanju zraka morate črpalko napolniti z vodo. Vklop brez polnjenja vode uniči črpal- ko!

Opomba: Sesalnega voda ni potrebno napolniti, saj je črpalka samosesalna. Glede na dolžino in premer voda lahko traja nekaj časa, preden se ustvari tlak.

1. Odvijte vijak za polnjenje vode sku-

3. Če želite skrajšati čas sesanja,

napolnite tudi sesalni vod.

4. Vijak za polnjenje vode s tesnilom

5. Odprite tlačni vod (vodno pipo oz.

brizgalno šobo), da ob sesanju lahko uhaja zrak.

Pozor! Črpalka ne sme delovati v suhem teku. Vedno mora biti na razpo- lago dovolj črpanega medija (voda).

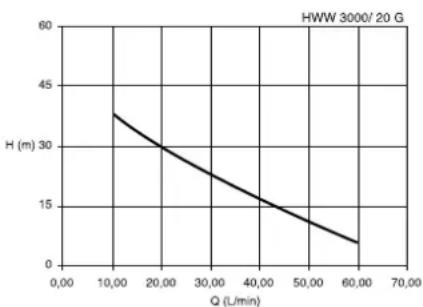

• Če se motor ne zažene. če črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izključite – in nato poskušajte napravo odstra- niti (glejte "Težave in motnje"). Karakteristike črpalke Karakteristike črpalke prikazujejo, katera količina črpanja je lahko dosežena v odvisnosti od višine črpanja. (Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.) (Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.)

6.1 Začetek obratovanja

Opomba: Tlačno stikalo − vključi črpalko, ko zaradi odvzema- nja vode vodni tlak v kotlu pade pod vklopni tlak; − izključi črpalko, ko je dosežen izklo- pni tlak.

Opomba: Kotel ima gumijast meh, ki je tovarniško pod zračnim tlakom („predna- polnjeni tlak“); to omogoča odvzemanje manjših količin vode, brez zagona črpal- ke.

1. Vključite omrežni vtič.

2. Odprite tlačni vod (odvijte vodno

Nevarnost! Pred vsemi deli na napravi:

ključena oprema brez tlaka. Druga vzdrževalna dela in popravil, kot tista opisana tukaj, lahko izvajajo le strokovnjaki.

Pozor! Zmrzal uniči napravo in opremo, saj ta zmeraj vsebujejo vodo!

• Ob nevarnosti zmrzali napravo in opremo demontirajte in skladiščite zaščiteno pred zmrzaljo (glejte naslednji del).

7.2 Demontaža in skladišče-

2. Odprite tlačni vod (odvijte vodno

pipo oz. brizgalno šobo), popolnoma izpraznite vodo.

3. Črpalko in kotel popolnoma izpra-

znite, v ta namen odvijte vijak za odtekanje vode na spodnji strani črpalke.

5. Napravo skladiščite v prostoru

zaščitenem pred zmrzovanjem (najm. 5 °C).

Nevarnost! Pred vsemi deli na napravi:

Črpalka ne deluje: − Ni omrežne napetosti.

• Preverite kabel, vtičnico in varo- valko − Prenizka omrežna napetost.

• Uporabite podaljšek z zadostnim prečnim premerom žil (glejte "Tehnični podatki"). − Pregret motor, sprožila se je zaščita motorja.

• Po ohladitvi se naprava ponovno samodejno vključi.

• Poskrbite za zadostno prezrače- vanje.

• Upoštevajte najvišjo temperaturo. − Motor šumi, a ne deluje.

• Pri izključenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika. − Črpalka je zamašena ali okvarjena.

• Razstavite črpalko in jo očistite.

• Zagotovite, da je na razpolago zadostna količina vode. − Netesen sesalni vod

• Zatesnite sesalni vod, pritegnite vijačne povezave. − Previsoka višina sesanja.

• Upoštevajte najvišjo višino sesa- nja.

• Očistite, po potrebi obnovite. − Iztekanje vode med motorjem in črpalko, netesno tesnilo drsnega obroča.

• Obnovite tesnilo drsnega obroča. − Črpal ka je zamašena ali okvarjena.

• glejte zgoraj. Prenizek tlak: − Netesen sesalni vod ali prevelika višina sesanja.

• glejte zgoraj. − Črpalka je zamašena ali okvarjena.

7. Vzdrževanje in nega

• Preverite vklopni in izklopni tlak, po potrebi nastavite. − Črpalka se zažene že po manjšem odvzemu vode (prib. 0,5 l).

• Prenizek prednapolnjeni tlak v kotlu; povišajte. − Iz zračnega ventila teče voda.

Če se – sčasoma – tovarniško nasta- vljena vklopni in izklopni tlak bistveno spremenita, lahko ponovno nastavite prvotno vrednost (glejte „Tehnični podatki“).

Nevarnost! Nevarnost električnega udara na priključnih sponkah v tlačnem sti- kalu. Tlačno stikalo lahko odpirajo in nastavljajo le strokovnjaki.

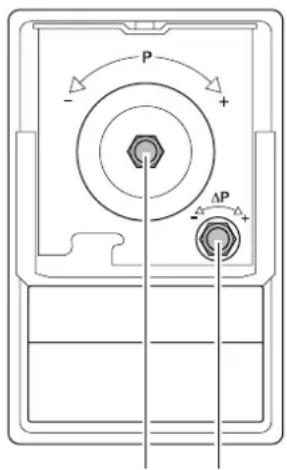

1. Snemite pokrov tlačnega stikala.

2. Odprite tlačni vod (odvijte vodno

Ko se naprava izključi preberite izklopni tlak na manometru.

4. Za spreminjanje izklopnega tlaka,

matico (12) obračajte na sledeč način: − v smeri urnega kazalca za povi- šanje izklopnega tlaka; − v smeri proti urnemu kazalcu za zmanjšanje izklopnega tlaka.

5. Za spreminjanje vklopnega tlaka,

matico (13) obračajte na sledeč način: − v smeri urnega kazalca za povi- šanje vklopnega tlaka; − v smeri proti urnemu kazalcu za zmanjšanje vklopnega tlaka.

nega tlaka Ko – se sčasoma – črpalka zažene že po manjšem odvzemu vode (prib. 0,5 l), morate ponovno vzpostaviti prednapol- njeni tlak v kotlu.

Opomba: Prednapolnjenega tlaka ni možno odčitati na manometru.

1. Izvlecite električni vtič.

2. Odprite tlačni vod (odvijte vodno

strani kotla; za njim se nahaja zračni ventil.

4. Cev zračne črpalke ali kompresorja

polnjenega tlaka (glejte „Tehnični podatki“).

Nevarnost! Popravila na električnih napra- vah lahko izvaja izključno električar! Električne naprave, ki potrebujejo popra- vilo, lahko posredujete servisni podružni- ci v vaši državi. Naslov je naveden pri seznamu nadomestnih delov. Ob pošiljanju na popravilo, prosimo, opi- šite ugotovljeno napako. Embalažni material te naprave je 100 % primeren za recikliranje. Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in pla- stičnih snovi, ki jih prav tako lahko dove- demo v postopek recikliranja. Za to napravo v strokovnih trgovinah prejmete sledečo opremo.

Opomba: Slike in naročniške številke so navedene na koncu navodil. A Komplet priključkov za črpalko (MSS 310 – HWA/P), komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, kratkim fil- trom, pralnim filtrirnim vložkom, spi- ralno cevjo 1 m komplet, tesnilni trak za navoje. B Komplet priključkov za črpalko (MSS 380 – HWW), komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje. C Komplet priključkov za črpalko (MSS 200 – HWW/P), komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje. D Komplet priključkov za črpalko (MSS 1000 – HWA), komplet vklj. z dvojno mazalko, pro- tipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje. E Filter (vrtne črpalke), Priključek 1", kratek, komplet s pralnim plastičnim filtrir- nim vložkom. F Filter (hišni vodovod), Priključek 1", dolg, komplet s pralnim plastičnim filtrir- nim vložkom. G Spiralna cev 1" (standard)

in sesalno košaro z nožnim ven- tilom. I Oklepna cev 500 m J Večnamenski adapter 1" idealen za priklop na črpalko z 1" IG priključkom (AG=zunanji navoj, IG=notranji navoj) K Hidrostop 230 V, za samodejen izklop ob pomanjka- nju vode, prepreči suhi tek črpalke. L Stikalo za zaustavitev v primeru suhega teka, 230 V z 10 m kablom, onemogoča suhi tek črpalke ob sesanju iz posode, bazena itd. M Tesnilni trak za navoje, zvitek 12 m. N Pralen filtrirni vložek, kratek, za mehansko predfiltriranje peska, za več kratno uporabo. O Pral en filtrirni vložek, dolg, za mehansko predfiltriranje peska, za večkratno uporabo.

12. Tehnični podatki

Največja dolžina podaljška pri 3 x 1,0 mm

prečnega preseka žil
