BRUGSANVISNING HWW 300020 G METABO

OBS: For at vandet ikke løber ud når pumpen er slået fra, anbefales en kontraventil på indsugningstil- slutningen (se "Leverbart tilbe- hør"). XP0031C2.fm Betjeningsvejledning DANSK30 DANSK

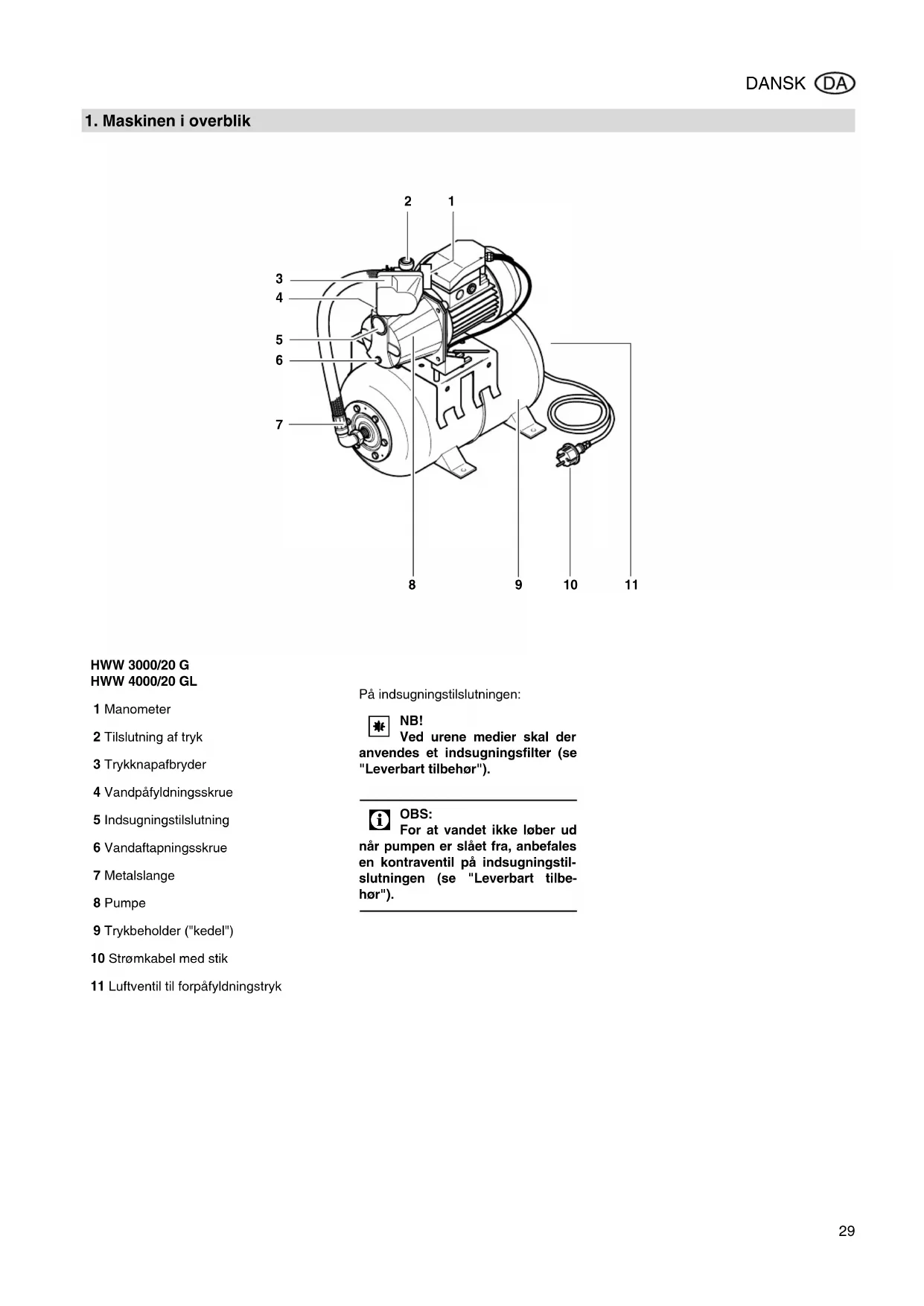

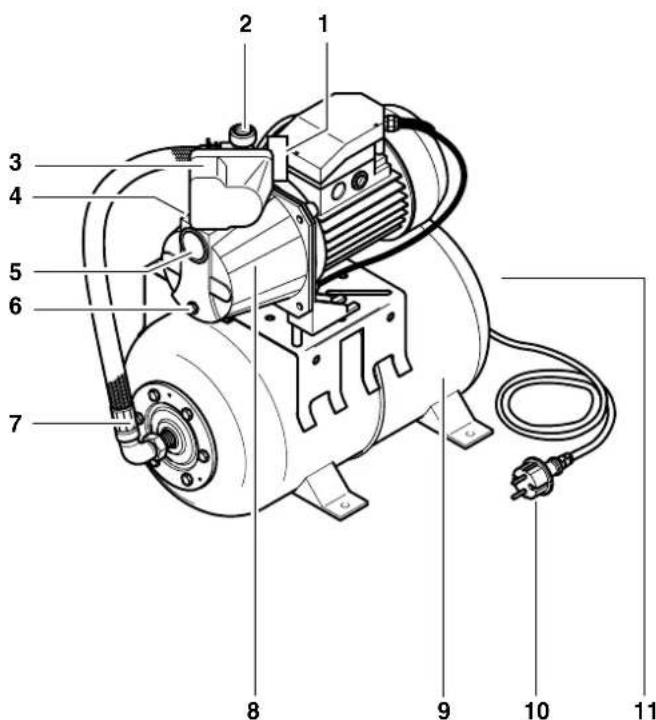

1. Maskinen i overblik...................29

2. Læses først!...............................30

5. Før idriftsættelsen.....................31

5.6 Fyldning af pumpe

7. Vedligeholdelse og pleje ..........32

Denne betjeningsvejledning blev udfor- met således at du hurtigt og sikkert kan arbejde med dit apparat. Her er en lille vejledning i hvordan denne betjenings- vejledning bør læses: − Læs betjeningsvejledningen helt igennem før idriftsættelsen. Vær særlig opmærksom på sikkerheds- anvisningerne. − Denne betjeningsvejledning hen- vender sig til personer med tekniske kendskaber i omgangen med appa- rater af den her beskrevne type. Har du ingen erfaring i brug af sådanne apparater, bør du få hjælp fra en mere erfaren person. − Opbevar dokumenter, der følger med dette apparat, for at du kan slå op i dem efter behov. Opbevar kvit- teringen til eventuelle garantikrav. − Udlånes eller sælges apparatet, skal alle medleverede dokumenter følge med. − Producenten påtager sig intet ansvar for skader, som opstår, som følge af at denne betjeningsvejled- ning ikke blev overholdt. Informationerne i denne betjeningsvej- ledning er markeret som følger: Fare! Advarer mod personska- der eller miljøskader. Risiko for stød! Advarer mod personska- der på grund af elektrici- tet. NB! Advarer mod tingskader. OBS: Supplerende informationer. − Tallene i illustrationerne (1, 2, 3, ...) − markerer enkeltdelene; − er fortløbende gennemnummere- ret; − refererer til de tilsvarende numre i parenteserne (1), (2), (3) ... i den tilhørende tekst. − Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummereret. − Hand lingsanvisninger med vilkårlig rækkefølge er markeret med et punkt. − Opstillinger er markeret med en streg. Dette apparat anvendes til pumpning af rent vand i hus og have, − til overrisling og vanding, − som brønd-, regnvands- og industri- vandpumpe, − til tømning af svømmebassiner, damme i haven og vandbeholdere. Mediets maksimalt tilladte temperatur er 35 °C.

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikke- vandsforsyning eller til pumpning af lev- nedsmidler. Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes. Apparatet er ikke egnet til erhvervsmæs- sig eller industriel anvendelse. Ændringer på apparatet samt ved brug af dele, som ikke er testet eller godkendt af producenten, er ikke tilladte! Enhver ukorrekt anvendelse af apparatet er i mod formålet; der kan opstå uforud- sigelige skader!

4.2 Generelle sikkerhedsan-

visninger Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet. Ved anvendelse i svømmebassiner og damme i haven og i disses beskyttelses- zoner skal bestemmelserne iht. DIN VDE 0100 -702, -738 overholdes. Såfremt apparatet skal anvendes i hus- holdningens vandforsyning skal de lov- pligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i hen- hold til DIN 1988 overholdes. De følgende øvrige farer består princi- pielt kun ved drift af pumper og trykbe- holdere – de kan ikke undgås helt selv ved gode sikkerhedsforanstaltninger.

Fare pga. påvirkninger af miljø- et!

• Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser.

• Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Fare gennem varmt vand! Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pres- sostat ikke opnås, kan vandet i apparatet blive opvarmet gennem intern cirkulation. Herved kan der opstå skader og utæthe- der på pumpen og tilslutningslednin- gerne, og varmt vand kan træde ud. Risiko for forbrændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.

• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagperso- nale kontrolleres, at anlægget fun- gerer fejlfrit.

• Vandstrålen må ikke rettes direkte mod apparatet eller andre elektriske dele! Der er risiko for strømstød!

• Tag ikke om stikket med våde hæn- der! Stikket trækkes altid ud ved stikket, ikke ved kablet.

• Beskyttelseskontakt-stikdåsen eller stikforbindelsen med forlængerled- ning skal placeres i et område uden risiko for oversvømmelser. Indholdsfortegnelse

• Forlængerledninger skal have til- strækkeligt tværsnit (se "Tekniske data"). Kabeltromler skal være rullet helt ud.

• Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

• Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes.

• Træk stikket ud: − Før alle arbejder på maskinen; − hvis der er personer i svømme- bassinet eller i dammen.

• Hvis du skulle konstatere en trans- portskade kontakt da omgående din forhandler. Apparatet må ikke sæt- tes i drift.

• Kontroller apparatet, især netkabel og stik for eventuelle beskadigelser hver gang apparatet tages i brug. Der er risiko for strømstød!

• Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.

• Du må ikke selv udføre reparationer på maskinen! Kun uddannet perso- nale må foretage reparationer på pumper og trykbeholdere.

• Planlæg egnede sikkerhedsforan- staltninger, f.eks.: − alarm eller − opsamlingsbeholder med over- vågning Producenten overtager intet ansvar for evt. skader, der opstår ved, at − pumpen ikke blev brugt iht. tilsigtet brug. − pumpen blev overbelastet gennem vedvarende drift. − pumpen ikke blev brugt og opbeva- ret frostbeskyttet. − der blev gennemført egenrådige ændringer på pumpen. Reparatio- ner på el-udstyr må kun gen- nemføres af el-fagfolk! − der blev anvendt reservedele, der ikke er afprøvet og godkendt af pro- ducenten. − der blev anvendt uegnet raparati- onsmateriale (armaturer, tilslut- ningsledninger osv.). Egnet installationsmateriale: − trykbestandig (min. 10 bar) − varmebestandig (min. 100 °C) Apparatet er nemt at montere og tilslutte. I tilfælde af tvivl kontakt forhandleren eller en elektriker.

− Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning. − For at undgå vibrationer, bør appa- ratet opstilles på et elastisk under- lag. − Opstillingsstedet skal være godt udluftet og beskyttet mod vejrlig. − Ved anvendelse i damme og svøm- mebassiner skal apparatet opstilles beskyttet mod oversvømmelser og sikres, så det ikke falder ned i van- det. Derudover skal de lovpligtige krav overholdes for elektriske appa- rater.

OBS: Der kræves muligvis andet tilbehør til tilslutningen (se "Leverbart tilbehør").

NB! Indsugningsledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

OBS: For at vandet ikke siver ud når pumpen er slukket, anbefales det at der påmonteres en kontraventil. − Alle skrueforbindelser skal tættes med et gevindtætningsbånd; læka- ger medfører luftindsugning og for- ringer eller forhindrer vandindsug- ningen. − Indsugningsledningen bør mindst have 1" (25 mm) indvendig diame- ter; den skal være knæk- og vaku- umfast. − Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er. − Indsugningsledningen bør konstant stige mod pumpen for at forhindre luftlommer. − Det skal sikres, at der er tilstrække- lig vandtilførsel, og indsugningsled- ningens ende bør altid være i van- det.

5.3 Tilslutning af tryk

OBS: Der kræves muligvis andet tilbe- hør til tilslutningen (se "Leverbart tilbe- hør").

NB! Trykledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen. − Alle skrueforbindelser bør tætnes med gevindtætningsbånd, for at for- hindre at der trænger vand ud. − Samtlige dele i trykledningen skal være tryksikre. − Samtlige dele i trykledningen skal være korrekt monterede.

Fare! Anvendes der ikke tryksikre dele eller er monteringen foretaget ukyndigt kan trykledningen gå i styk- ker under anvendelsen. Væsken, der sprøjter ud med højt tryk, kan forår- sage alvorlige skader!

5.4 Tilslutning til et rørnet

Der er fare pga. elektricitet! Apparatet må ikke anvendes i fugtige omgivelser og kun ved føl- gende betingelser: − Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret. − Netspænding og beskyttelse skal overholde de tekniske data. − Ved anvendelse ved svømmebas- siner, damme og lignende steder skal apparatet drives via en fejl- strøm-sikkerhedsafbryder (et HFI- relæ, 30 mA) (DIN VDE 0100 -702, -738). Følgende generelle foranstaltnin- ger til personbeskyttelse anbefa- les. − Ved brug i det fri skal de elektriske forbindelser være beskyttet mod vand; de må ikke ligge i vand. − Forlængerledninger skal have til- strækkeligt tværsnit (se "Tekni- ske data"). Kabeltromler skal være rullet helt ud.

5. Før idriftsættelsen32

NB! For hver tilslutning eller i for- bindelse med udsivning af vand eller indsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

OBS: Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opbygget helt.

1. Vandpåfyldningsskruen skrues ud

sammen med pakningen.

2. Hæld langsomt rent vand i, indtil

3. Såfremt du ønsker at afkorte ind-

sugningstiden, kan indsugningsled- ningen også fyldes.

4. Vandpåfyldningsskruen skrues i

igen sammen med pakningen.

5. Åben trykledningen (vandhane eller

sprøjtedyse åbnes), så luften kan strømme ud ved indsugningen.

6. Tilslut apparatet (se "Drift").

7. Siver der vand ud, skal apparatet

slås fra. Pumpe og indsugningsledning skal være tilsluttede og fyldte (se "Før idriftsæt- telse").

NB! Pumpen må ikke løbe tør. Der skal altid være tilstrækkelig medium (vand) i apparatet.

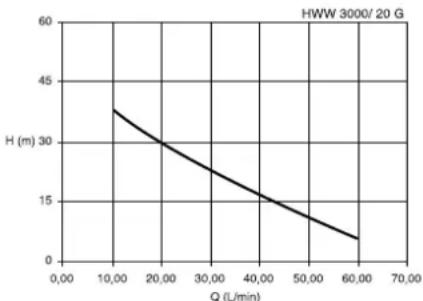

• Såfremt motoren ikke starter, pum- pen ikke opbygger tryk eller der opstår lignende problemer, skal apparatet slås fra – og fejlen afhjæl- pes (se "Problemer og driftsforstyr- relser"). Pumpekarakteristik Pumpekarakteristikken viser, hvilken pumpekapacitet der kan opnås afhæn- gigt af pumpemængden. (Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.) (Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.)

OBS: Trykknapafbryderen − starter pumpen, når vandtrykket i kedlen synker ned under starttrykket pga. vandudtag; − stopper pumpen, når stoptrykket er nået.

OBS: Kedlen indeholder en gummi- bælg, som på fabrikken er sat under luft- tryk ("forpåfyldningstryk"); dette sikrer udtagning af mindre mængder vand, uden at pumpen starter.

3. Kontroller, om der kommer vand ud!

Fare! Før alle arbejder på maskinen:

tet tilbehør er trykløst. Andre vedligeholdelsesarbejder eller reparationer, end de der er beskrevet her, må kun udføres af fagfolk.

NB! Frost ødelægger apparat og til- behør, da disse indeholder vand!

• Afmonter apparat og tilbehør ved risiko for frost og opbevar dem beskyttet mod frost (se følgende afsnit).

1. Sluk for apparatet, træk stikket ud.

2. Åben trykledningen (vandhane eller

sprøjtedyse åbnes), så vandet kan løbe helt ud.

5. Opbevar apparatet i et rum, der er

Fare! Før alle arbejder på maskinen:

Pumpen kører ikke: − Ingen strøm.

• Kabel, stik, stikdåse og sikring kontrolleres. − For lav netspænding.

• Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekni- ske data"). − Motor overophedet, motorbeskyt- telse udløst.

• Efter afkølingen genstarter appa- ratet automatisk.

• Sørg for tilstrækkelig udluftning, hold ventilationsåbningerne frie.

• Overhold den maksimale tilløbs- temperatur. − Motoren larmer, starter ikke.

• Når motoren er stoppet stikkes en skruetrækker el.lign. ind igen- nem motorens ventilationsåb- ning og ventilatoren drejes. − Pumpen er tilstoppet eller defekt.

• Pumpen afmonteres og rengø- res.

• Diffusoren rengøres, udskiftes når nødvendigt.

• Ventilator rengøres, udskiftes når nødvendigt. Pumpen suger ikke korrekt eller lar- mer meget: − Vandmangel.

• Kontroller, om der er tilstrækkelig vand. − Indsugningsledning utæt.

• Indsugningsledning tætnes, skrueforbindelserne spændes efter. − Sugehøjde for stor.

• Overhold maksimal sugehøjde.

• Monter kontraventil, fyld indsug- ningsledningen med vand. − Indsugningsfilter (tilbehør) tilstoppet.

• Rengøres, udskiftes når nødven- digt. − Kontraventil (tilbehør) blokeret.

7. Vedligeholdelse og pleje

• Rengøres, udskiftes når nødven- digt. − Der siver vand ud mellem motor og pumpe, glideringstætning utæt.

• Udskift glideringstætningen. − Pumpen er tilstoppet eller defekt.

• Se ovenover. Trykket er for lavt: − Indsugningsledning utæt eller suge- højde for stor.

• Kontroller start- og stoptryk, ind- stil efter behov. − Pumpen starter allerede efter en ringe udtagning af vand (ca. 0,5 l).

• Forpåfyldningstryk i kedel for ringe; skal forhøjes. − Vand løber ud af luftventilen.

• Gummibælg i kedlen er utæt; skal udskiftes.

8.2 Indstil trykknapafbryderen

Hvis – med tiden – det fabriksindstillede start- eller stoptryk ændres meget, kan det igen indstilles til den oprindelige værdi (se "Tekniske data").

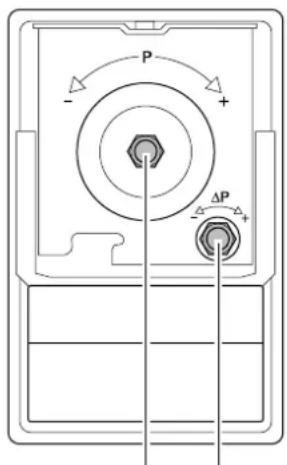

Fare! Der er risiko for stød på tryk- knapafbryderens tilslutningsklem- mer. Kun fagfolk må åbne og indstille trykknapafbryderen.

1. Tag trykknapafbryderens dæksel af.

2. Åben trykledningen (vandhane eller

sprøjtedyse åbnes), så vandet kan løbe ud. Når apparatet starter, aflæses start- trykket på manometeret.

NB! Stoptrykket, der er indstillet på fabrikken, må ikke overskrides.

4. For at ændre stoptrykket, drejes

møtrikken (12) som følger: − med uret forhøjer stoptrykket; − mod uret forringer stoptrykket.

5. For at ændre starttrykket, drejes

møtrikken (13) som følger: − med uret forhøjer starttrykket; − mod uret forringer starttrykket.

6. Gentag evt. trin 2. til 5., indtil de

ønskede værdier er indstillede.

7. Sæt trykknapafbryderens dæksel på

8.3 Forhøj forpåfyldnings-

trykket Hvis – med tiden – pumpen starter alle- rede efter en ringe udtagning af vand (ca. 0,5 l), skal forpåfyldningstrykket i kedlen genoprettes.

OBS: Forpåfyldningstrykket kan ikke aflæses på manometeret.

sprøjtedyse åbnes), så vandet kan løbe helt ud.

3. Skru plastkappen af foran på ked-

6. Tilslut igen apparatet og kontroller

Fare! Reparationer på el-værktøj må kun udføres af en elektriker! El-værktøj, der skal repareres, kan ind- sendes til den lokale service-afdeling. Adressen står ved reservedelslisten. Ved indsendelse til reparation skal den fastslåede fejl beskrives. Apparatets emballage kan genbruges. Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanven- des. Til dette apparat findes følgende tilbehør i forretningerne.

sugekurv med bundventil;

sugekurv med bundventil;

3) 7 m, komplet med snaplåse og

sugekurv med bundventil; I Armeret slange 500 mm J Universaladapter 1" ideel til tilslutning til pumpe med 1" IG-adapter (UG=udv. gevind, IG=indv. gevind) K Hydrostop, 230 V stopper pumpen automatisk når der er vandmangel, forhindrer at pum- pen kører tør. L Tørløbs-stopkontakt, 230 V med 10-m-kabel, forhindrer at pum- pen løber tør ved indsugning fra beholder, svømmebassiner etc. M Gevindtætningsbånd, 12-m-rulle. N Filterindsats kan vaskes, kort, til mekanisk forfiltrering af sand, kan genanvendes. O Filterindsats kan vaskes, lang, til mekanisk forfiltrering af sand, kan genanvendes.

11. Leverbart tilbehør34

Netspænding V 230 ∼ 1 230 ∼ 1 110 ∼ 1 Frekvens Hz 50 50 60 Mærkeeffekt W 900 1300 950 Mærkestrøm A 3,3 4,5 9,7 Sikringer min. (træge eller L-automat) A 10 10 15 Driftskondensator μF 16 16 35 Nominelt omdrejningstal min

Pumpekapacitet maks. l/h 3000 4000 3000 Pumpehøjde maks. m 43 48 43 Transporttryk maks. bar 4,3 4,8 4,3 Sugehøjde maks. m 8,5 9,0 8,5 Tilførselstemperatur maks. °C 35 35 35 Rumtemperatur °C 5…40 5…40 5…40 Beskyttelsesklasse IP X4 IP X4 IP x4 Kapsling I I I Isolationsklasse B B B Materiale Pumpehus Pumpeaksel Pumperotor Gråt støbejern Ædelstål Noryl Gråt støbejern Ædelstål Noryl Gråt støbejern Ædelstål Noryl Tilslutninger Indsugningstilslutning (indv. gevind) Tryktilslutning (udv. gevind)

10,0 1,5 Dimensioner (uden tilslutninger) Længde Bredde Højde

Vægt Vægt tom Vægt med vandpåfyldning

Maksimal længde til forlængerledning ved 3x1,0mm

tværsnit ved 3x1,5mm
