D 216 - Odvlaževalnik QLIMA - Brezplačna navodila za uporabo

Vrsta izdelka	Razvlaževalnik
Znamka	Qlima
Model	D 216
Odvlaževalna zmogljivost (30°C, 80% RH)	16 L/24h
Odvlaževalna zmogljivost (27°C, 60% RH)	8 L/24h
Vodni rezervoar	2 L
Dimenzije (Š x G x V)	276 x 185 x 480 mm
Neto teža	9,5 kg
Napajanje	220-240 V ~ 50 Hz
Absorbirana moč	0,300 kW
Delovna temperatura	5 °C do 35 °C
Hladilno sredstvo	R290 (45 g)
Raven hrupa	41 dB(A)
Funkcije	Nastavitev vlažnosti (30-90 %), Časovnik (1-24 h), Samodejni izklop ob polnem rezervoarju, Neprekinjeno odvajanje
Vzdrževanje	Čiščenje zračnega filtra (pranje z vodo), Čiščenje rezervoarja s toplo vodo
Varnost	Zaščita kompresorja (ponovni zagon po 3 min), Uporaba v prostoru >4 m², Ne uporabljajte podaljška, Samodejni izklop ob polnem rezervoarju
Razred zaščite	IPX0
Garancija	2 leti

Pogosto zastavljena vprašanja - D 216 QLIMA

Kako nastaviti želeno vlažnost?

Uporabite gumbe GOR in DOL za izbiro vrednosti med 30 % in 90 % v korakih po 5 %. Kompresor se ustavi, ko je vlažnost v okolju 2 % nižja od izbrane vrednosti, in se ponovno zažene po 3 minutah, če preseže nastavljeno vrednost za 3 %.

Kaj storiti, če zasveti indikator polnega rezervoarja?

Izpraznite rezervoar tako, da ga previdno odstranite, nato ga vrnite nazaj in trdno pritisnite. Indikator ugasne in naprava se samodejno znova zažene. Ne odstranjujte plovca iz rezervoarja.

Kako uporabljati neprekinjeno odvajanje?

Vstavite plastično cev (notranji premer 10 mm) v odprtino za neprekinjeno odvajanje na zadnji strani, nato jo usmerite v odtok. Voda bo neprekinjeno odtekala, ne da bi morali prazniti rezervoar.

Kako pogosto je treba čistiti zračni filter?

Zračni filter redno čistite, da preprečite prekomerno porabo energije. Odprite vstopno rešetko, odstranite filter, posesajte prah ali ga operite v topli vodi z blagim detergentom. Preden ga vrnete nazaj, ga temeljito posušite.

Kaj pomeni koda napake E1?

Koda E1 označuje okvaro senzorja temperature cevi. Zamenjati je treba ta senzor. Obrnite se na pooblaščeni servis.

Naprava se ne vklopi, kaj preveriti?

Preverite, ali je naprava priključena v ozemljeno vtičnico, ali je rezervoar pravilno nameščen in ni poln, ter ali je temperatura okolice med 5 °C in 35 °C. Če težava vztraja, počakajte 3 minute (zaščita kompresorja) in poskusite znova.

Zakaj naprava povzroča hrup?

Nenormalen hrup je lahko posledica nagnjene ali nestabilne postavitve: postavite napravo na ravno in trdno podlago. Preverite tudi, ali je zračni filter zamašen, kar lahko obremeni ventilator.

Kakšna je priporočena največja površina za to napravo?

Priporočena prostornina obdelave je 70 do 100 m³, kar ustreza površini približno 30 do 40 m² (standardna višina stropa). Za večje prostore priporočamo model z večjo zmogljivostjo.

Kakšna vrsta hladilnega plina se uporablja?

Naprava uporablja R290 (propan), vnetljiv, a okolju prijazen hladilni plin (GWP = 3). Količina je 45 g. Naprava mora biti nameščena v prostoru, večjem od 4 m², in jo sme servisirati le pooblaščeni strokovnjak.

Kako shraniti napravo med daljšo neuporabo?

Odklopite napravo, izpraznite in posušite rezervoar, očistite zračni filter in jo shranite na suhem mestu, zaščitenem pred prahom, po možnosti pokrito s platnom.

NAVODILA ZA UPORABO D 216 QLIMA

Čestitamo vam ob nakupu tega razvlaževalnika. Kupili ste visoko kakovosten izdelek, ki vam bo dolga leta zagotavljal udobje, če ga boste uporabljali odgovorno. Prosimo, da si najprej preberete navodila za uporabo, da zagotovite optimalno življenjsko dobo svojega razvlaževalnika. V imenu proizvajalca vam zagotavljamo dvoletno garancijo za vse napake v materialih in izdelavi.

Naj vam vaš razvlaževalnik zagotovi veliko užitka.

S spoštovanjem,

PVG Holding B.V.

Oddelek za pomoč strankam

1 NAJPREJ PREBERITE PRIROČNIK ZA UPORABNIKE.

2 ČE IMATE KAKRŠNE KOLI DVOME, SE POSVETUJTE S SVOJIM TRGOVCEM.

8 SI.1

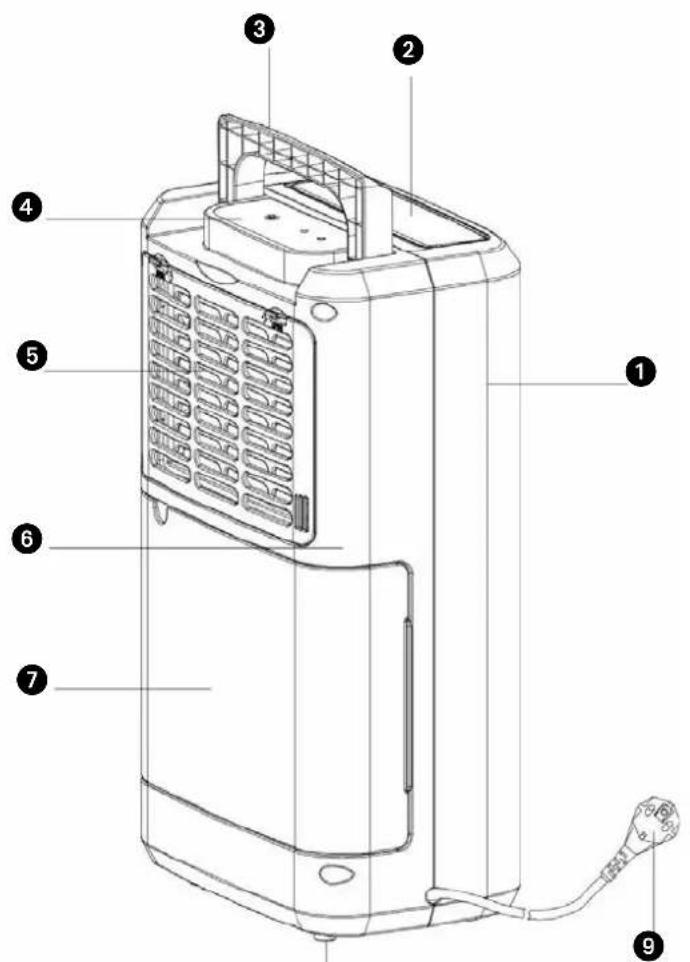

POMEMBNE KOMPONENTE

Prednja stran 2 Odvod zraka Ročaj 4 Nadzorna plošča 5 Filterski vložek 6 Zadnja stran Vodni rezervoar Gumijaste noge 9 Električni kabel

VARNOSTNA NAVODILA

Ta priročnik za namestitev pozorno preberite, preden namestite izdelek. To napravo namestite samo, če je skladna s krajevnimi/državnimi zakoni, uredbami in standardi. Ta izdelek je namenjen za uporabo kot razvlaževalnik v stanovanjskih hišah in je primeren samo za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garaži. Ta naprava je primerna izključno za ozemljene vtičnice - priključna napetost 220-240 V~ / 50 Hz.

SPLOŠNO

• Da bi razvlaževalnik deloval najbolje, ga ne postavite v bližino radiatorja ali drugega vira toplote.
• Poskrbite, da bodo zaprta vsa okna, da dosežete največjo učinkovitost.
• Kapaciteta razvlaževalnika je odvisna od temperature in vlažnosti prostora. Pri nižjih temperaturah se bo odstranilo manjšo količino vlage.
• Poskrbite, da bo filtrirni založnik v čistem stanju. S tem preprečite nepotrebno porabo energije in zagotovite optimalno učinkovitost.
• Če pride do prekinitve električnega napajanja, se razvlaževalnik po treh minutah zažene ponovno. Samodejni zamik ščiti kompresor.

POMEMBNO

Naprava MORA vedno imeti ozemljeno povezavo. Če električno napajanje ni ozemljeno, naprave ne smete priključiti. Ta vtič mora biti vedno enostavno dostopen, kadar je naprava priključena. Ta navodila preberite pozorno in upoštevajte navodila.

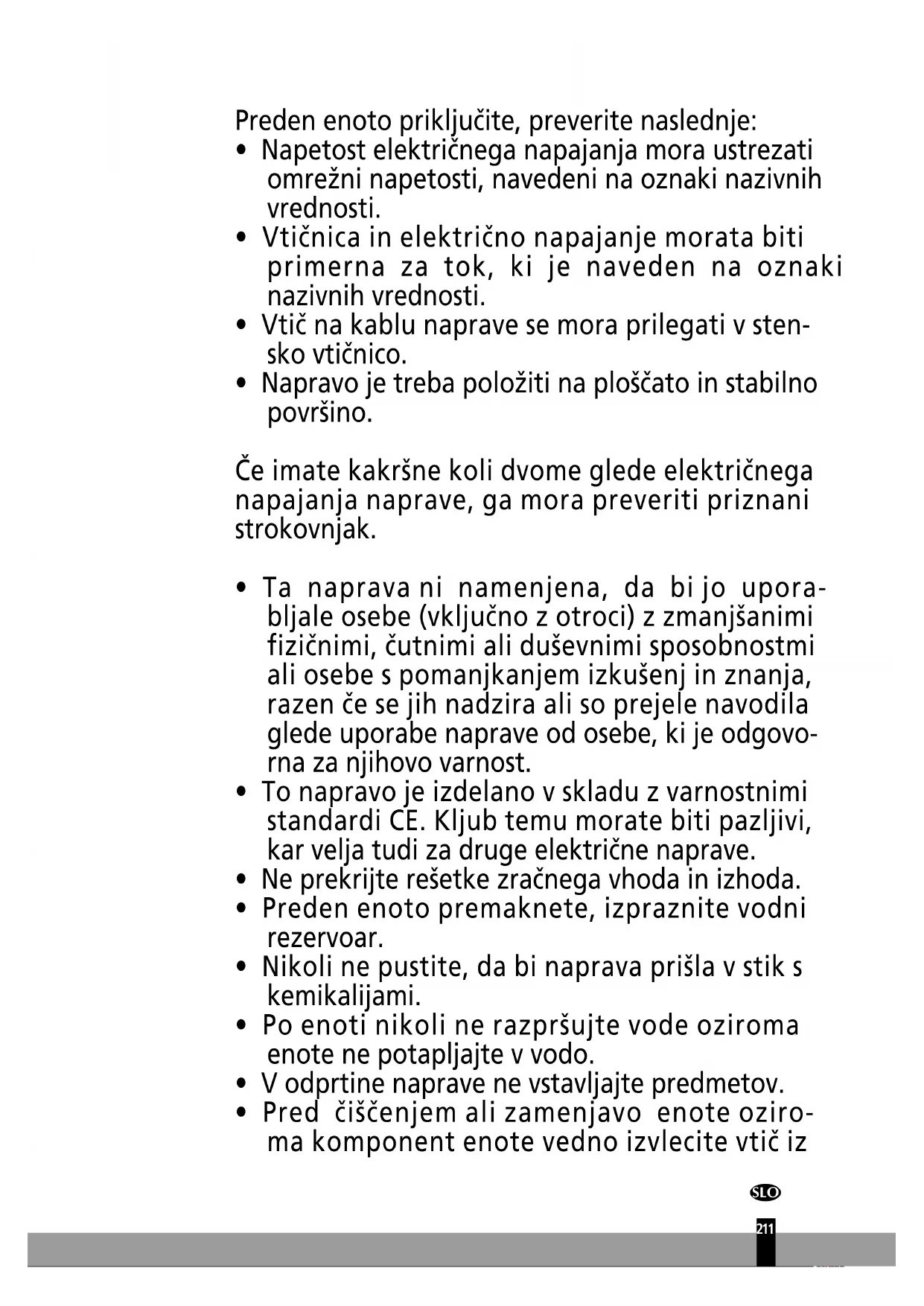

Preden enoto priključite, preverite naslednje:

• Napetost električnega napajanja mora ustrezati omrežni napetosti, navedeni na oznaki nazivnih vrednosti. Vtičnica in električno napajanje morata biti primerna za tok, ki je naveden na oznaki nazivnih vrednosti. Vtič na kablu naprave se mora prilegati v stensko vtičnico.
• Napravo je treba položiti na ploščato in stabilno površino.

Če imate kakršne koli dvome glede električnega napajanja naprave, ga mora preveriti priznani strokovnjak.

• Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno z otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, razen če se jih nadzira ali so prejele navodila glede uporabe naprave od osebe, ki je odgovorna za njihovo varnost.
• To napravo je izdelano v skladu z varnostnimi standardi CE. Kljub temu morate biti pazljivi, kar velja tudi za druge električne naprave.
• Ne prekrijte rešetk zračnega vhoda in izhoda.
• Preden enoto premaknete, izpraznite vodni rezervoar.
• Nikoli ne pustite, da bi naprava prišla v stik s kemikalijami.
• Po enoti nikoli ne razpršujte vode oziroma enote ne potapljajte v vodo. V odprtine naprave ne vstavljajte predmetov.
• Pred čiščenjem ali zamenjavo enote oziroma komponent enote vedno izvlecite vtič iz

električnega napajanja.

• Za priključitev naprave na električno napajanje nikoli ne uporabljajte podaljška. Če primerne ozemljene stenske vtičnice ni na voljo, vam jo mora namestiti usposobljen električar.
• Otroke je treba nadzorovati, da se ne bodo igrali z napravo.
• Popravila dajte izvesti samo pooblaščenemu serviserju ali svojemu dobavitelju. Upoštevajte navodila za uporabo in vzdrževanje, kot je opisano v uporabniškem priročniku te naprave.
• Kadar enota ni v uporabi, vedno izvlecite vtič enote iz stenske vtičnice.
• Poškodovani električni kabel ali vtič mora vedno zamenjati usposobljeni električar ali vaš dobavitelj. To napravo lahko uporabljajo otroci, ki so stari 8 let ali več, in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razumejo tveganja, ki so prisotna.
• S to napravo se otroci ne smejo igrati.
• Čiščenje in uporabniško vzdrževanje lahko izvajajo samo otroci, ki se jih nadzoruje.
• Če je omrežni električni kabel poškodovan, ga mora popraviti servisni center, ki ga pooblasti družba Qlima, ali podobno usposobljene osebe, da se prepreči tveganje.

POZOR!

• Naprave nikoli ne uporabljajte s poškodovanim električnim kablom, vtičem, omarico ali upravljalno ploščo. Električnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
• Če navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.
• Razvlaževalnika ne namestite v kopalnice ali na druga mesta, kjer obstaja velika verjetnost, da bo poškropljen z vodo.

Specifične informacije glede aparatov s hladilnim plinom R 290.

• Temeljito preberite vsa opozorila.
• Pri odmrzovanju in čiščenju aparata ne uporabljajte kakršnih koli orodij razen tistih, ki jih priporoča družba proizvajalca.
• Aparat je treba namestiti v območje brez kakršnega koli neprestanega vira vžiga (na primer: odprti plameni, plin ali delujoči električni aparati).
• Ne prebadajte in ne sežigajte.
• Ta aparat vsebuje Y g (glejte nazivno oznako na zadnji strani enote) hladilnega plina R290. R290 je hladilni plin, ki je skladen z evropskimi direktivami o okolju. Ne prebodite nobenega dela krogotoka hladilnika. Upoštevajte, da hladilni plini morda nimajo vonja.
• Če aparat namestite, uporabljate ali skladiščite v območju, ki ni prezračevano, je treba sobo oblikovati tako, da se prepreči zbiranje izpuščenega hladilnega sredstva, kar povzroči tveganje požara ali eksplozije zaradi vžiga hladilnega

sredstva, ki ga sprožijo električni grelci ali drugi viri vžiga.

• Aparat je treba shranjevati na tak način, da se preprečijo mehanične odpovedi.
• Posamezniki, ki delajo ali upravljajo s hladilnim sredstvom, morajo imeti ustrezne certifikate, ki jih izda priznana organizacija, ki zagotavlja usposobljenost pri delu s hladilnimi sredstvi v skladu s točno določenim postopkom ocenjevanja, ki ga priznavajo poklicna združenja industrije.
• Popravila je treba izvajati na temelju priporočil družbe proizvajalca.

Vzdrževanja in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, je treba izvajati pod nadzorom posameznika, ki je usposobljen za uporabo vnetljivih hladilnih sredstev.

Napravo je treba namestiti, uporabljati in shranjevati v prostoru, katerega površina je večja od 4m² . Napravo je treba shraniti na dobro prezračenem prostoru, kjer velikost prostora ustreza površini prostora, primerni za uporabo.

NAVODILA ZA POPRAVILO NAPRAV, KI VSEBUJEJO R290

1 SPLOŠNA NAVODILA

Ta priročnik za namestitev je namenjen za posameznike z zadostnimi izkušnjami na področju elektrike, elektronike, hladilne tehnologije in mehanike.

1.1 Preverjanja območja

Pred začetkom dela na sistemih, ki vsebujejo vnetljiva hladilna sredstva, so potrebna varnostna preverjanja, s katerimi se zagotovi zmanjšanje tveganja vžiga. Pri popravilu hladilnega sistema je treba pred začetkom izvajanja del na sistemu izpolniti naslednje varnostne ukrepe.

1.2 Delovni postopek

Delo je treba izvajati po nadzorovanem postopku, s katerim se zmanjša tveganje prisotnosti vnetljivega plina ali hlapov med izvajanjem dela.

1.3 Splošno delovno območje

Vsemu vzdrževalnemu osebju in drugim, ki delajo v lokalnem območju, je treba sporočiti o naravi dela, ki se ga izvaja. Izogibajte se delu v zaprtih prostorih. Območje okoli delovnega prostora je treba zapreti. Poskrbite, da bodo pogoji v območju varni, tako da nadzorujete vnetljivi material.

1.4 Preverjanje prisotnosti hladilnega sredstva

Območje je treba pred delom in med delom preverjati z ustreznim detektorjem hladilnega sredstva, s katerim se zagotovi, da se tehnik zaveda morebitnega vnetljivega ozračja. Poskrbite, da bo oprema za detekcijo puščanja, ki se uporablja, primerna za uporabo z vnetljivimi hladilnimi sredstvi, tj. ne bo vnetljiva, primerno zatesnjena ali intrinzično varna.

1.5 Prisotnost gasilnega aparata

Če je treba na hladilni opremi ali povezanih delih izvajati kakršna koli vročinska dela, mora biti na dosegu roke na voljo gasilska oprema. V bližini območja polnjenja naj bo na voljo gasilni aparat na suhi prašek ali CO2.

1.6 Brez virov vžiga

Nobena oseba, ki izvaja delo, povezano s hladilnim sistemom, ki vključuje izpostavljanje cevovoda, ki vsebuje ali je vseboval vnetljivo hladilno sredstvo, ne sme uporabljati nikakršnega vira vžiga na tak način, da bi lahko prišlo do tveganja požara ali eksplozije. Vsi možni viri vžiga, vključno s kajenjem cigaret, morajo biti čim dlje od mesta namestitve, popravila, odstranitve in odstranjevanja odpadkov, med katerimi se lahko vnetljivo hladilno sredstvo po možnosti sprošča v okoliški prostor. Pred izvajanjem dela je treba pregledati območje okoli opreme, da se zagotovi odsotnost vseh tveganj požara ali vnetja. Namestiti je treba oznake "Kajenje prepovedano".

1.7 Prezračeno območje

Pred poseganjem v sistem ali izvajanjem kakršnih koli vročinskih del morate poskrbeti, da bo območje na odprtem ali da bo dovolj prezračeno. Med izvajanjem dela je treba še naprej zagotavljati določeno stopnjo prezračevanja. Prezračevanje mora na varen način razpršiti vse izpuščeno hladilno sredstvo in ga po možnosti čim bolj razpršiti v atmosfero.

1.8 Pregledi hladilne opreme

Na mestu zamenjave električnih komponent morajo biti te primerne za ta namen in imeti ustrezne specifikacije. Vedno upoštevajte smernice proizvajalca glede vzdrževanja in servisa. Če ste v dvomih, za pomoč stopite v stik s tehničnim oddelkom izdelovalca. Na instalacijah, ki uporabljajo vnetljiva hladilna sredstva, se bo izvedlo naslednje preglede:

• Velikost polnjenja je v skladu z velikostjo prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo.
• Prezračevalne naprave in izhodi delujejo na ustrezen način in niso prekriti.
• Če se uporablja indirektni hladilni krogotok, je treba preveriti, ali je v sekundarnem krogotoku prisotno hladilno sredstvo.
• Oznake na opremi so še naprej vidne in berljive. Oznake in znaki, ki so neberljivi, morajo biti popravljeni.
• Hladilna cev ali komponente so nameščene na položaju, kjer je verjetnost izpostavitve kakršnim koli snovem, ki lahko povzročijo korozijo hladilnega sredstva, majhna, razen če komponente niso iz materialov, ki so po sami sebi odporni na korozijo ali so ustrezno zaščiteni pred takšno korozijo.

Popravila in vzdrževanje električnih komponent vključujejo postopke začetnih varnostnih pregledov in postopke pregledov komponent. Če je prisotna napaka, ki lahko ogrozi varnost, se tokokroga ne sme priključiti na električno napajanje, dokler se napake ne odpravi na zadosten način. Če napake ni mogoče odpraviti takoj, temveč je treba z delovanjem nadaljevati, je treba uporabiti primerno začasno rešitev. To je treba sporočiti lastniku opreme, tako bodo obveščene vse stranke. Začetni varnostni pregledi vključujejo:

• kondenzatorji so prazni: to je treba storiti na varen način, da se izogne možnosti nastajanja isker,
• pregled, da med polnjenjem, rekuperacijo ali izpiranjem sistema ni električnih komponent in žic, ki bi bile pod napetostjo, da obstaja kontinuiteta ozemljitve.

2 POPRAVILA ZATESNJENIH KOMPONENT

2.1 Med popravili zatesnjenih komponent je treba za opremo, na kateri se dela, odklopiti vse električne napajalne priključke, preden se odstrani kakršne koli zatesnjene pokrove itd. Če mora biti električno napajanje opreme med servisiranjem nujno vklopljeno, mora biti na najbolj kritični točki nameščena trajno delujoča oblika naprave za zaznavanje puščanja, ki bo opozorila na morebitne nevarne situacije. 2.2 Še posebej pozoren je treba biti na to, da se pri delu na električnih komponentah zagotovi, da ne bo sprememb ohišja, ki bi spremenile razred zaščite. To vključuje poškodbe kablov, čezmerno število povezav, priključki, ki niso vzpostavljeni v skladu z

originalnimi specifikacijami, poškodbe tesnil, nepravilna namestitev kabelskih uvodnic itd.

Poskrbite, da bo naprava dobro nameščena.

Poskrbite, da se tesnila ali tesnilni materiali niso okvarili do te mere, da ne služijo več namenu preprečevanja vdiranja vnetljivih ozračij. Nadomestni deli morajo ustrezati specifikacijam izdelovalca.

OPOMBA: Uporaba silikonskega tesnilnega sredstva lahko poslabša učinkovitost nekaterih vrst opreme za zaznavanje puščanja. Pred delom na intrinzično varnih komponentah slednjih ni treba zavarovati.

3 POPRAVILO INTRINZIČNO VARNIH KOMPONENT

Na tokokrog ne delujte s permanentnimi induktivnimi ali kapacitivnimi tokovi, ne da bi zagotovili, da to ne bo preseglo napetosti in toka, ki sta dovoljena za opremo v uporabi.

Intrinzično varne komponente so edini elementi, na katerih se lahko dela v prisotnosti vnetljivega ozračja. Naprava za testiranje mora imeti ustrezne nazivne podatke.

Komponente zamenjujte samo z deli, ki jih dobavi proizvajalec. Drugi deli lahko povzročijo vnetje hladilnega sredstva v ozračju zaradi puščanja.

4 KABLI

Preverite, ali so kabli izpostavljeni obrabi, koroziji, čezmernemu tlaku, vibracijam, ostrim robovom oziroma drugim neželenim okoliškim učinkom. Pri pregledu je treba upoštevati tudi učinke staranja ali neprestanih vibracij, kot zaradi kompresorja ali ventilatorjev.

5 ZAZNAVANJE VNETLJIVIH HLADILNIH SREDSTEV

Pod nobenim pogojem se ne sme za iskanje ali odkrivanje puščajočih mest hladilnega sredstva uporabljati morebitnih virov vnetja. Halidne ročne svetilke (ali drugih detektorjev, ki uporabljajo odprti plamen) se ne sme uporabljati.

6 METODE ZAZNAVANJA PUŠČANJA

Naslednje metode odkrivanja puščanja so primerne za sisteme, ki vsebujejo vnetljiva hladilna sredstva. Za zaznavanje vnetljivih hladilnih sredstev se uporablja elektronske detektorje puščanja, vendar občutljivost morda ni zadostna ali pa je potrebno umerjanje. (Opremo za zaznavanje je treba umeriti v območju brez hladilnega sredstva).

Zagotovite, da detektor ni morebiten vir vžiga in da je primeren za uporabljeno hladilno sredstvo. Oprema za zaznavanje puščanja mora biti nastavljena na odstotek LFL hladilnega sredstva in bo umerjena na uporabljeno hladilno sredstvo, ustrezen odstotek plina (največ 25%) pa bo potrjen.

Tekočine za odkrivanje puščanja so primerne za uporabo z večino hladilnih sredstev, vendar pa se je treba izogibati uporabi detergentov, ki vsebujejo klor, ker lahko klor reagira s hladilnim sredstvom in povzroči korozijo cevja.

Če sumite na puščanje, je treba odstraniti/ugasniti vse odprte plamene.

Če se odkrije puščanje hladilnega sredstva, zaradi katerega je treba izvajati varjenje, je treba iz sistema odstraniti vse hladilno sredstvo ali pa ga izolirati (s pomočjo zapornih ventilov) v delu sistema, ki je oddaljen od mesta puščanja. Nato je treba skozi sistem spustiti dušik brez kisika (OFN), kar je treba izvesti pred postopkom varjenja in po njemu.

7 ODSTRANITEV IN EVAKUACIJA

Pri vlomu v hladilni krogotok, da bi se izvedlo popravila ali zaradi kakršnega koli drugega razloga, je treba uporabiti konvencionalne postopke. Vendar pa je pomembno slediti najboljši praksi, ker je vnetljivost pomembna. Upoštevati je treba naslednji postopek: odstranite hladilno sredstvo; krogotok izplaknite z inertnim plinom; evakuirajte; znova izperite z inertnim plinom; krogotok odprite z rezanjem ali varjenjem.

Polnjenje s hladilnim sredstvom se shrani v primerne rekuperacijske jeklenke. Sistem se "splakne" z OFN, tako da postane enota varna. Ta postopek bo morda treba ponoviti večkrat. Za ta rezervoar se ne sme uporabljati stisnjenega zraka ali kisika. Izpiranje se doseže, tako da se z OFN v sistemu prekine vakuum in se polnjenje nadaljuje, dokler se ne doseže delovnega tlaka, nato pa se izvede ventiliranje v ozračje in na koncu poteg v vakuum. Ta postopek se ponovi, dokler v sistemu ni več nič hladilnega sredstva.

Ko se izvede zadnje polnjenje OFN, se sistem prezrači do okoliškega tlaka, kar omogoči izvajanje dela. Ta operacija je v celoti ključnega pomena, če se bo izvajalo

varjenje na cevovodu. Poskrbite, da izhod za vakuumsko črpalko ni v bližino virov vnetja in da je na tem mestu prisotno prezračevanje.

8 POSTOPKI POLNJENJA

Poleg konvencionalnih postopkov polnjenja je treba upoštevati naslednje zahteve. Poskrbite, da ne bo prišlo pri uporabi opreme za polnjenje do kontaminacije različnih hladilnih sredstev. Cevi ali linije morajo biti čim krajše, da se minimizira količina hladilnega sredstva, ki je v njih. Jeklenke morajo biti v pokončnem položaju. Poskrbite, da bo hladilni sistem ozemljen, pred polnjenjem sistema s hladilnim sredstvom. Ko se polnjenje konča, označite sistem (če ni pripravljen). Bodite izjemno pozorni, da hladilnega plina ne prenapolnite preveč. Pred ponovnim polnjenjem sistema je treba izvesti tlačni preizkus z OFN. Po končanem polnjenju in pred izdajo dovoljenja za uporabo je treba na sistemu preveriti, ali pušča. Preden se zapusti mesto, se izvede nadaljnji preizkus puščanja.

9 RAZGRADNJA

Pred izvedbo tega postopka je ključnega pomena, da se tehnik popolnoma seznani z opremo in njenimi podrobnostmi.

Priporoča se dobra praksa, s katero se vsa hladilna sredstva pridobi nazaj na varen način. Pred izvedbo naloge je treba vzorec olja in hladilnega sredstva odnesti v analizo, ki se izvede pred ponovno uporabo rekuperiranega hladilnega sredstva. Pred nadaljevanjem z nalogo je ključnega pomena, da se znova vzpostavi električno napajanje.

a) Seznanite se z opremo in njenim delovanjem. b) Sistem električno izolirajte. c) Pred poskusom ponovitve posega poskrbite, da: bo na voljo oprema za mehanično rokovanje, če je potrebno, za delo z jeklenkami hladilnega sredstva. d) Na voljo je vsa osebna zaščita, ki se tudi uporablja; postopek rekuperacije vedno nadzoruje kompetentna oseba. e) Oprema za rekuperacijo in jeklenke ustrezajo ustreznim standardom. f) Če je mogoče, prečrpajte sistem hladilnega sredstva navzdol. g) Če vakuum ni mogoč, naredite razdelilnik, tako da se lahko hladilno sredstvo odstrani iz različnih delov sistema. h) Poskrbite, da bo jeklenka na tehtnici, preden izvedete rekuperacijo. i) Zaženite stroj za rekuperacijo in ga uporabljajte v skladu z navodili izdelovalca. j) Jeklenk ne napolnite preveč. (Ne več kot 80 % prostornine tekočega polnjenja.) k) Ne presezite maksimalnega delovnega tlaka jeklenke, niti začasno. l) Če so jeklenke napolnjene pravilno in je postopek končan, poskrbite, da se bo valje in opremo takoj odstranilo z lokacije in bodo vsi izolacijski ventili na opremi zaprti. m) Z rekuperiranim hladilnim sredstvom se ne sme napolniti drugega hladilnega sistema, razen, če se ga očisti in preizkusi.

10 OZNAČEVANJE

Opremo je treba označevati, tako da se navede, da je predana v razgradnjo in da se je odstranilo hladilno sredstvo. Oznaka mora biti datirana in podpisana. Poskrbite, da bodo na opremi oznake, na katerih je navedeno, da vsebuje oprema vnetljivo hladilno sredstvo.

11 REKUPERACIJA

Pri odstranjevanju hladilnega sredstva iz sistema za servisiranje ali razgradnjo se priporoča uporabo dobre prakse, tako da se bo lahko na varen način odstranilo vsa hladilna sredstva. Pri prenosu hladilnega sredstva v jeklenke poskrbite, da se bo uporabilo samo primerne jeklenke za rekuperacijo hladilnega sredstva. Poskrbite, da bo na voljo dovolj jeklenk za sprejem vsebine polnjenja celotnega sistema. Vse jeklenke, ki jih boste uporabili, so namenjene in označene za rekuperirano hladilno sredstvo (tj. posebne jeklenke za rekuperacijo hladilnega sredstva). Jeklenke morajo biti zaključene z ventilom za sproščanje tlaka in povezane z zapornimi ventili, ki so v dobrem stanju. Prazne rekuperacijske jeklenke se evakuira in, če je možno, ohladi pred rekuperacijo.

Oprema za rekuperacijo mora biti v dobrem delovnem stanju in mora imeti komplet navodil za opremo, ki se uporablja in mora biti primerna za rekuperacijo vnetljivih hladilnih sredstev. Poleg tega mora biti na voljo komplet umerjenih tehtnic, ki morajo delovati dobro. Cevi morajo biti cele in ne smejo puščati na spojih ter morajo biti v dobrem stanju. Pred uporabo naprave za rekuperacijo preverite, ali je v dobrem delovnem stanju, je bila pravilno vzdrževana in ali so vse povezane električne komponente zatesnjene, da se prepreči vžig v primeru izpusta hladilnega sredstva. Če ste v dvomih, se posvetujte z izdelovalcem.

SI.2

Rekuperirano hladilno sredstvo je treba vrniti dobavitelju hladilnega sredstva v ustrezni rekuperacijski jeklenki in z ustreznim opozorilom o prevozu odpadnih snovi. Različnih hladilnih sredstev ne smete mešati, še posebej ne v jeklenkah.

Če je treba odstraniti kompresorje ali olja kompresorjev, poskrbite, da bodo evakuirana do ustrezne ravni, tako da bo gotovo, da v mazivu ne bo več preostalega vnetljivega hladilnega sredstva. Postopek evakuacije je treba izvesti pred vrnitvijo kompresorja dobaviteljem. Ta postopek se lahko pospeši samo z električnim segrevanjem telesa kompresorja. Ko se iz sistema odstrani olje, ga je treba odstraniti na varen način.

POTREBNA RAZDALJA

Upoštevajte potrebno razdaljo naprave do sten in drugih predmetov. Glejte sliko 2.

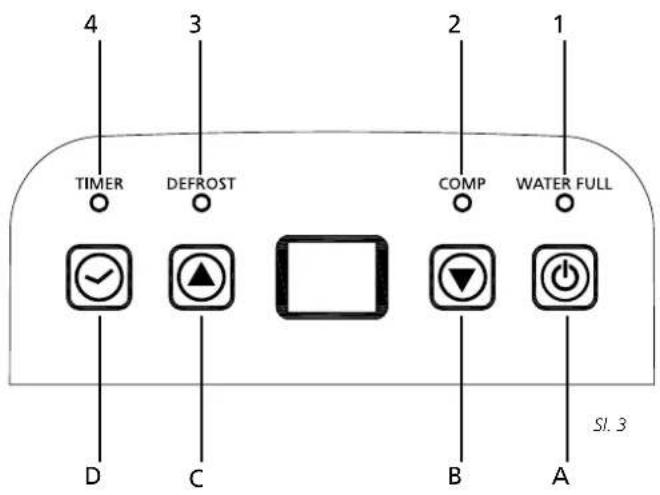

NADZORNA PLOŠČA

LED KAZALCI

1. LED ZA POLNO VODNO STANJE Rdeča
2. LED COMP Zelena
3. ODTAJANJE Zelena
4. LED ČASOVNIKA Oranžna

2-ŠTEVILČNI ZASLON RAVNI VLAŽNOSTI IN ČASOVNIK

Indikator ima 3 funkcije:

1. ko nastavite vlažnost, se bo na zaslonu prikazala vlažnost, ki ste jo izbrali
2. ko programirate čas za vklop in izklop enote, se ta prikaže v urah.
3. Kadar je vlažnost okolice nižja od 35%, je na zaslonu prikazano "LO"
4. Kadar je vlažnost okolice višja od 95 %, je na zaslonu prikazano "Hl".

FUNKCIJE PRITISNEGA GUMBA

A. Pritisni gumb za napajanje. A. Pritisni gumb DOL. A. Pritisni gumb GOR. A. Pritisni gumb Časovnika.

DELOVANJE

1. Za zagon delovanja enkrat pritisnite gumb. Želite delovanje zaustaviti, gumb pritisnite še enkrat.
2. Za nastavitev želene ravni vlažnosti v prostoru, ki jo lahko nastavljate od 30

do 90 % v 5-odstotnih korakih, pritiskajte gumb. Po določenem času delovanja, kadar je vlažnost okolice nižja od izbrane vlažnosti za 2 %, kompresor preneha delovati. Če je vlažnost okolice enaka ali višja od izbrane vlažnosti za 3 %, se kompresor zažene po izteku 3 minut časa zaščite kompresorja.

1. Za zagon nastavljanja časovnika pritisnite gumb. Pritisnite gumb za programiranje časa, ko naj se enota vklopi in izklopi. Če želite programiranje časovnika preklicati, pritisnite gumb, da prilagodite čas na 00, nato pa s pritiskanjem gumba krožite po vrednostih 00-01-02....23-24. To je čas, programiran za preklop stroja. Programirani čas se prekliče, ko kompresor preklopite v ročni način vsakič. Programirani čas ostane nespremenjen, če stroj preneha delovati zaradi stanja napolnjenosti z vodo ali kadar poteka odtajanje.

DRENAŽA VODE

Kadar je rezervoar za drenažo poln, začne svetiti indikator za poln rezervoar, delovanje se bo zaustavilo samodejno, brenčač pa se bo sprožil 15-krat, da uporabnika opozori o tem, da je treba vodo izprazniti iz rezervoarja za drenažo.

PRAZNJENJE REZERVOARJA ZA DRENAŽO

1. Na rahlo pritisnite na stranici rezervoarja z obema rokama in rezervoar nežno izvlecite ven.

1. Ne odstranite plovca iz vodnega rezervoarja. Senzor za napolnjenost z vodo brez plovca ne bo mogel več pravilno zaznavati nivoja vode, tako da lahko voda uhaja iz rezervoarja.

1. Če je rezervoar za drenažo umazan, ga operite s hladno ali mlačno vodo. Ne uporabljajte detergenta, podlog za drgnjenje, kemično obdelanih krp za prah, bencina, benzena, razredčil ali drugih topil, ker lahko povzročijo praske in poškodujejo rezervoar ter povzročijo puščanje vode.
2. Pri zamenjavi rezervoarja za drenažo morate tega z obema rokama čvrsto pritisniti na svoje mesto. Če rezervoarja ne namestite pravilno, se sproži senzor "POLN REZERVOAR", razvlaževalnik pa ne bo deloval.

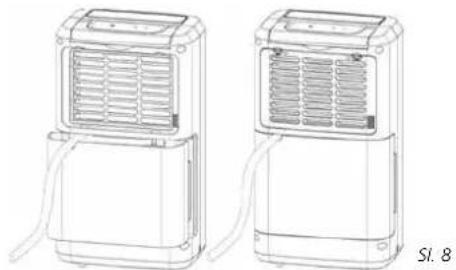

NEPRESTANO ODVAJANJE VODE

Enota ima vrata za neprestano drenažo. Plastično cev (notranji premer 10 mm) vstavite v drenažno odprtino (na vmesni plošči), tako da izstopi s strani vodnega rezervoarja, namestite jo na mesto in uredite drenažno cev. Voda v rezervoarju za drenažo se lahko drenira neprestano prek vhoda za neprestano drenažo na enoti.

VZDRŽEVANJE

ČIŠČENJE RAZVLAŽEVALNIKA

A. ZA ČIŠČENJE TELESA

Očistite ga z mehko, vlažno krpo.

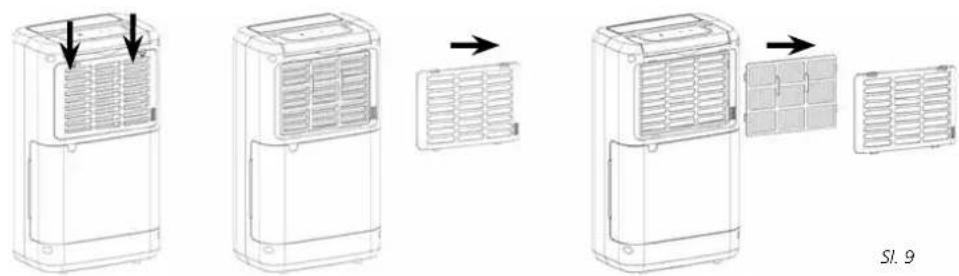

B. ČIŠČENJE ZRAČNIH FILTROV

1. Najprej odprite vhodno mrežo in odstranite zračni filter.

2. Filter očistite

S sesalnikom narahlo potegnite po površini zračnega filtra, da odstranite umazanijo. Če je zračni filter izjemno umazan, ga operite s toplo vodo in blagim čistilom ter temeljito osušite.

SI. 10

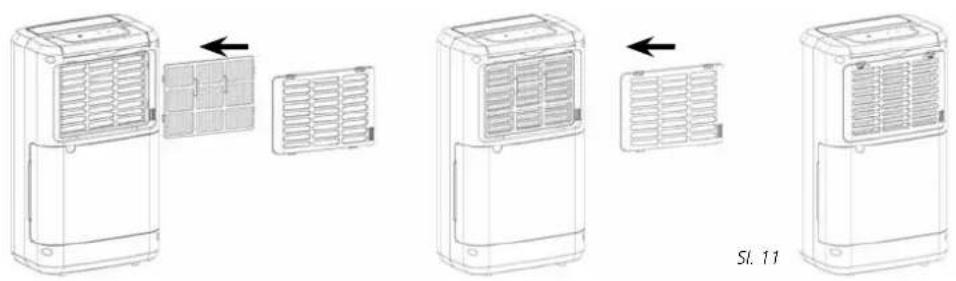

3. Pritrditev zračnega filtra

Filter vstavite v rešetko počasi, nato pa vhodno rešetko namestite na ustrezno mesto.

SKLADIŠČENJE

Če naprave ne boste uporabljali dlje časa, izvedite naslednje:

1. Odstranite vtič iz vtičnice in izpraznite vsebnik. Pustite, da se vsebnik in razvlaževalnik popolnoma posušita.
2. Filter očistite.
3. Napravo shranite na mestu brez prahu, najbolje prekrito s plastično prevleko.

ODPRAVLJANJE TEŽAV

Pred stikom s tehnično podporo preverite naslednje:

Težava Vzrok Rešitev
Enota ne deluje.	Elektrichi kabel ni priključen. Vtič	vstavite v elektricno vtičnico.
	Vodni rezervaar je poln. Iz rezerva	arja odstranite vodo.
	Vodni rezervaar ni bil namešćen nazaj pravlino.	Vodni rezervaar namestite nazaj pravlino.
	Ali je temperatura v prostoru visija od 35°C oziroma nižja od 5°C?	Zašcitna naprava se aktivira, enote pa ni mogće zagnati.
Naprava ne izvaja razvlaževanja.	Zračni filter je zamašen. Filter očistite.
	Temperatura ali relativna vlažnost v prostoru z delujučo napravo je prenizka.	Popolnama normalno je, da naprava v teh pogojih ne izvaja razvlaževanja
	Ali je vchodni oziroma izpustni vod blokiran?	Iz izpustnega voda odstranite oviro ali vchodni vod.
Razvlăževalnik deluje, vendar relativne vlažnosti ne zmanjša dovolj.	Prostor je prevelik.	Priporoćamo uporabo razvlăževalnika z večjo kapac-iteto.
	Prisotnih je preveč virov vlažnosti.	Priporoćamo uporabo razvlăževalnika z večjo kapac-iteto.
	VentilaciJE je preveč.	Zmanjsajte ventilaciJO (npr. zagrnite zavese in zaprite vrata).
Ni izpihavanja zraka. Ali je	zračni filter zamašen?	Očistte zračni filter, kot je razložženo v "Čišcenje razvlăževalnika".
Delovanje je hrupno	Ali je enota nagnjena oziroma nestabilna?	Enoto premaknite na stabilno, trdno mesto.
	Ali je zračni filter zamašen?	Očistte zračni filter, kot je razložženo v "Čišcenje razvlăževalnika".
Koda E1	Senzor temperature cevi je odpovedal	Zamenjaje senzor temperature cevi

POGOJI ZA GARANCIJO

Za razvlaževalnik velja dvoletna garancija od dneva nakupa. Vse okvare v materialu ali delovanju bodo poplačane brezplačno.

Velja naslednje:

• Vse zahteve glede kompenzacije, vključno s posledičnimi poškodbami, ne bodo izpolnjene.
• Vsa popravila ali zamenjave komponent v času veljavnosti garancije ne podaljšajo trajanja garancijskega obdobja.
• V primeru kakršnih koli sprememb, uporabe neoriginalnih komponent ali popravil naprave s strani tretjih oseb se garancija razveljavi.
• Sestavni deli, ki so izpostavljeni običajni obrabi, kot je zračni filter, niso vključeni v garancijo.
• Garancija velja samo s predložitvijo izvirnega, nespremenjenega in datiranega potrdila o nakupu.
• Garancija ne zajema poškodb, ki jih povzročijo ukrepi, ki odstopajo od tistih, opisanih v navodilih za uporabnika, ali do katerih pride zaradi malomarnosti.
• Stroški transporta in tveganja, ki se pojavijo med transportom žara ali komponent razvlaževalnika, gredo vedno na strošek kupca.

Za preprečitev nepotrebnih stroškov priporočamo, da si najprej vedno pozorno preberete navodila za uporabo. Če s tem ne najdete rešitve, razvlaževalnik odpeljite do svojega trgovca na popravilo.

TEHNIČNI PODATKI

Model		D 210 D 216
Poraba elektricne energije kW		0,280 0,300
Elektricno napajanve V / Hz / PH		220-240/50/1 220	240/50/1
Kapaciteta razvlaževanja (odstranjevanje vlage pri 30 °C, 80 % RV)	I / 24h	10 16
Kapaciteta razvlaževanja (odstranjevanje vlage pri 27 °C, 60 % RV)	I / 24h	5	8
Kapaciteta vsebnika vode L		2	2
Zračni pretok (naziv.) * m3/h		120 120
Za sobe do * m3		40 - 60 70 - 100
Delovni razpon °C		5 - 35 5 - 35
Vrsta kompresorja		Reciprocating	Reciprocating
Vrsta/polnjenje hladilnega sredstva	r / gr	R290 / 45	R290 / 45
Tlak sesanja/pihanja	bar	10 / 26	10 / 26
(š x g x v)	mm	276 x 185 x 480	276 x 185 x 480
Neto teža	kg	9,5	9,5
Bruto teža	kg	11 11
Raven zvočnega tlaka	dB(A)	41 41
Zaščita enote		IPX0	IPX0
Nazivna vrednost varovalke		2A/250V	2A/250V

• Uporabiti kot indikacijo

Predmet sprememb brez predhodnega obvestila.

Električnih naprav ne odlagajte med gospodinjske odpadke, ki niso ločeni, temveč za to uporabite ločene zbiralne centre. Za informacije glede zbirnih centrov, ki so na voljo, stopite v stik z lokalno vejo oblasti. Če se električne naprave zavržejo na odpad ali smetišče, lahko nevarne snovi iztekajo v podtalno vodo ter prispejo v prehransko verigo, kar škoduje vašemu zdravju in dobremu počutju. Pri zamenjavi starih naprav z novimi je trgovec zakonsko obvezan prevzeti staro napravo za odstranitev svoje brezplačno.

Naprava vsebuje plin R290, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 3. Zato ga ne spuščajte v ozračje.

ETIS d.o.o., trgovina in servis Vidmar

Tržaška cesta 333

1000 Ljubljana

tel: [phone], e-pošta: [e-mail]

GARANCIJSKI LIST

GARANCIJSKA IZJAVA:

V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, če ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo; V kolikor je potrebno proizvod poslati pooblaščenemu serviserju ali uvozniku, Vas prosimo da priložite garancijski list, račun in kratek opis napake. Stroške prevoza do najbližjega servisa, priznamo samo v primeru, ko je prevoz izvršen z javnim prevozom (pošta, vlak) in dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave; v primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim; garancijski rok bo podaljšan za čas popravila; - za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe ali izguba hladilnega sredstva po krivdi kupca ali tretje osebe, poseg v aparat brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila ...), garancija ne velja; - ta garancija se tudi ne nanaša na dele podvržene obrabi in potrošni material (filtri, baterije, hladilno sredstvo ... itd); garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalnega računa; - rok zagotovljenega servisiranja in nudenja rezervnih delov je najmanj 3 leta po izteku garancije;

Garancijski rok začne teči z dnem prodaje končnemu kupcu, kar dokažete s potrjenim garancijskim listom in originalnim računom podjetja, ki je proizvod prodalo.

Garancija velja na geografskem območju Republike Slovenije.

Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

GARANCIJSKI ROK:

model doba

QLIMA 2 leti

Proizvajalec: PVG International b.v., Kanaalstraat 12C - 5347 AB Oss, Nizozemska

Proizvod (obkroži): Razvlaževalec, prenosna klima, čistilec zraka, električni grelec

Drugo:

Tip:

Serijska št.:

Ime in sedež podjetja, ki je proizvod prodalo: Pečat podjetja:

Podpis prodajalca: Datum prodaje:
