Tipo de produto	Desumidificador
Marca	Qlima
Modelo	D 216
Capacidade de desumidificação (30°C, 80% UR)	16 L/24h
Capacidade de desumidificação (27°C, 60% UR)	8 L/24h
Reservatório de água	2 L
Dimensões (L x P x A)	276 x 185 x 480 mm
Peso líquido	9,5 kg
Alimentação	220-240 V ~ 50 Hz
Potência absorvida	0,300 kW
Temperatura de funcionamento	5 °C a 35 °C
Refrigerante	R290 (45 g)
Nível sonoro	41 dB(A)
Funções	Ajuste de umidade (30-90 %), Temporizador (1-24 h), Parada automática reservatório cheio, Drenagem contínua
Manutenção	Limpeza do filtro de ar (lavável com água), Limpeza do reservatório com água morna
Segurança	Proteção do compressor (reinício após 3 min), Uso em ambiente >4 m², Não usar extensão, Parada automática reservatório cheio
Classe de proteção	IPX0
Garantia	2 anos

Perguntas frequentes - D 216 QLIMA

Como ajustar a umidade desejada?

Use os botões ACIMA e ABAIXO para escolher um nível entre 30% e 90% em incrementos de 5%. O compressor para quando a umidade ambiente está 2% abaixo do valor selecionado e reinicia após 3 minutos se ultrapassar 3% do ajuste.

O que fazer se a luz do reservatório cheio acender?

Esvazie o reservatório removendo-o delicadamente e depois recolocando-o pressionando firmemente. A luz apaga e o aparelho reinicia automaticamente. Não remova o flutuador do reservatório.

Como usar a drenagem contínua?

Insira uma mangueira de plástico (diâmetro interno de 10 mm) no orifício de drenagem contínua na parte traseira e direcione-a para um escoamento. A água fluirá continuamente sem precisar esvaziar o reservatório.

Com que frequência deve-se limpar o filtro de ar?

Limpe o filtro de ar regularmente para evitar consumo excessivo de energia. Abra a grade de entrada, remova o filtro, aspire a poeira ou lave-o com água morna e detergente suave. Seque-o bem antes de recolocá-lo.

O que significa o código de erro E1?

O código E1 indica uma falha no sensor de temperatura da tubulação. É necessário substituir esse sensor. Contate o serviço pós-venda autorizado.

O aparelho não liga, o que verificar?

Verifique se o aparelho está conectado a uma tomada com aterramento, se o reservatório está bem encaixado e não está cheio, e se a temperatura ambiente está entre 5 °C e 35 °C. Se o problema persistir, aguarde 3 minutos (proteção do compressor) e tente novamente.

Por que o aparelho faz barulho?

Um ruído anormal pode vir de uma instalação inclinada ou instável: coloque o aparelho em uma superfície plana e firme. Verifique também se o filtro de ar não está obstruído, o que pode sobrecarregar o ventilador.

Qual é a área máxima recomendada para este aparelho?

O volume tratado recomendado é de 70 a 100 m³, correspondendo a uma área de aproximadamente 30 a 40 m² (pé direito padrão). Para ambientes maiores, recomenda-se um modelo de maior capacidade.

Que tipo de gás refrigerante é usado?

O aparelho usa R290 (propano), um refrigerante inflamável mas ecologicamente correto (GWP = 3). A carga é de 45 g. O aparelho deve ser instalado em um ambiente com mais de 4 m² e manuseado por um profissional certificado.

Como armazenar o aparelho por um longo período?

Desconecte o aparelho, esvazie e seque o reservatório, limpe o filtro de ar e guarde-o em local seco e livre de poeira, de preferência coberto com uma capa.

MANUAL DE UTILIZADOR D 216 QLIMA

Mande verificar a instalação elétrica por um profissional autorizado se não tiver certeza de que tudo está em ordem.

INSTRUÇÕES DE FUNCIONAMENTO

8 PROCEDIMENTO DE CARREGAMENTO

Parabéns pela aquisição do seu desumidificador. Adquiriu um produto de alta qualidade que lhe proporcionará muitos anos de prazer, caso seja utilizado de forma responsável. Leia o manual do utilizador primeiro para garantir a vida útil máxima do seu desumidificador. Em nome do fabricante, oferecemos uma garantia de dois anos sobre os defeitos de material e fabrico.

Desfrute do seu desumidificador.

Atenciosamente,

PVG Holding B.V.

Departamento de atendimento ao cliente

1 LEIA O MANUAL DO UTILIZADOR PRIMEIRO.

2 EM CASO DE DÚVIDAS, CONSULTE O SEU REVENDEDOR.

P

156

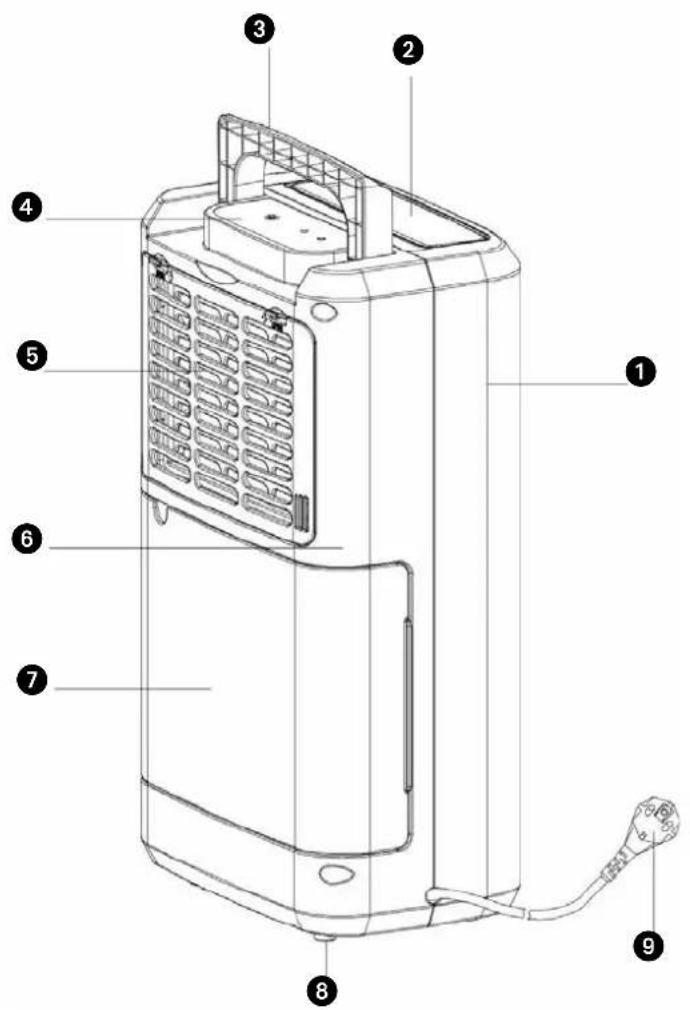

Fig. 1

Leia atentamente este manual do utilizador antes de utilizar o aparelho e guarde-o para referência futura. Instale este dispositivo apenas quando estiver em conformidade com a legislação, normas e regulamentos locais/nacionais. Este produto destina-se a ser utilizado como um desumidificador em casas residenciais e é adequado apenas para ser utilizado em locais secos, em condições domésticas normais, no interior, na sala de estar, cozinha e garagem. Este dispositivo adequa-se exclusivamente a tomadas com ligação à terra, tensão de ligação de 220-240 V~/50 Hz.

GERAL

• Para obter o melhor desempenho do desumidificador, não o coloque perto de um radiador ou outras fontes de calor.
• Certifique-se de que todas as janelas estão fechadas para obter a eficiência máxima.
• A capacidade do desumidificador depende da temperatura e da humidade. Uma temperatura de 30 a 45 graus Celsius é considerada uma boa condição para a utilização deste dispositivo.
• Certifique-se de que o filtro de rede é mantido limpo. Evita um consumo energético desnecessário e garante a maior eficiência.
• Se a fonte de alimentação for interrompida, o desumidificador reinicia após alguns minutos. O atraso automático protege o compressor.

IMPORTANTE

O dispositivo TEM de ter sempre uma ligação à terra. Não pode ligar o dispositivo se a fonte de alimentação não estiver ligada à terra. A ficha tem de ser sempre de fácil acesso quando o dispositivo está ligado. Leia estas instruções atentamente e siga as indicações.

Antes de ligar a unidade, verifique o seguinte:

• A alimentação de tensão deve corresponder com a tensão de alimentação referida na placa de classificação.
• A tomada e a fonte de alimentação devem ser adequadas para a corrente indicada na placa de classificação.
• A ficha no cabo do dispositivo deve encaixar na tomada de parede.
• O dispositivo deve ser colocado numa superfície plana e estável.

O fornecimento de eletricidade ao dispositivo deve ser verificado por um profissional reconhecido se possuir quaisquer dúvidas quanto à compatibilidade.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• Este dispositivo é fabricado de acordo com os padrões de segurança CE. No entanto, deve ter

• Não cubra a grelha de entrada e saída de ar.
• Esvazie o reservatório de água antes de mover o aparelho.
• Nunca deixe o dispositivo entrar em contacto com produtos químicos.
• Nunca pulverize ou submerja a unidade com água.
• Não coloque objetos nas aberturas do dispositivo.
• Retire sempre a ficha da fonte de alimentação elétrica antes de limpar ou substituir a unidade ou os componentes da unidade.
• Nunca utilize uma extensão para ligar o dispositivo à fonte de alimentação elétrica. Se não estiver disponível uma tomada de parede adequada com ligação à terra, peça que um eletricista reconhecido instale uma.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Quaisquer reparações devem apenas ser realizadas por um engenheiro de serviço reconhecido ou pelo seu fornecedor. Siga as instruções de utilização e manutenção, conforme indicado no manual do Utilizador deste dispositivo.
• Retire sempre a ficha da unidade da tomada de parede quando não estiver em uso.
• Uma ficha ou cabo de alimentação danificado deve ser sempre substituído por um eletricista reconhecido ou o seu fornecedor.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas

sobre a utilização do aparelho de forma segura e compreendendo os perigos envolvidos.

• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.
• Se o cabo de alimentação estiver danificado, deve ser substituído por um centro de assistência autorizado pela Qlima ou por uma equipa igualmente qualificada, para evitar situações de perigo.

ATENÇÃO!

• Nunca utilize o aparelho com um cabo de alimentação, ficha, quadro ou painel de controlo danificado. Nunca prenda o cabo de alimentação ou deixe que entre em contacto com extremidades afiadas.
• O incumprimento das instruções pode afetar a anulação da garantia deste aparelho.
• Não coloque o desumidificador em casas de banho ou outros locais onde haja possibilidade de pulverização de água no desumidificador.

Informações específicas sobre aparelhos com gás de refrigeração R 290.

• Leia atentamente todos os avisos.
• Durante o descongelamento e durante a limpeza do aparelho, não utilize ferramentas diferentes das recomendadas pelo fabricante.
• O aparelho deve ser colocado numa área sem fontes de ignição contínuas (por exemplo: chamas abertas, gás ou aparelhos elétricos em funcionamento).
• Não perfurar nem queimar.
• Este aparelho contém Y g (consulte a placa de classificação da unidade) de gás de refrigeração R290.
• O R290 é um gás de refrigeração que cumpre as diretivas ambientais europeias. Não perfure qualquer parte do circuito de fluido refrigerante. Tenha em atenção que os fluidos refrigerantes podem ser inodoros.
• Se o aparelho for instalado, utilizado ou armazenado numa área não ventilada, a divisão deve ser adequada e deve ter sido concebida para evitar a acumulação de fugas de fluido refrigerante que resultem em risco de incêndio ou explosão devido à ignição causada por aquecedores elétricos, fogões ou outras fontes de ignição.
• O aparelho deve ser armazenado de modo a evitar falhas mecânicas.
• As pessoas que operam ou trabalham no circuito de fluido refrigerante devem ter a certificação apropriada, emitida por uma organização acreditada, que garanta a competência no manuseamento de fluidos refrigerantes de acordo com uma avaliação específica reconhecida pelas associações do setor.
• As reparações devem ser realizadas com base nas recomendações do fabricante.

A manutenção e as reparações que exigem a assistência de outras pessoas qualificadas têm de ser realizadas sob a supervisão de uma pessoa especializada na utilização de fluidos refrigerantes inflamáveis.

O aparelho deve ser instalado, utilizado e armazenado numa sala com uma área de piso maior do

que 4m² . O aparelho deve ser armazenado numa área bem ventilada, onde o tamanho da divisão corresponde à área de espaço especificada para operação.

INSTRUÇÕES PARA REPARAÇÃO DE APARELHOS COM R290

1 INSTRUÇÕES GERAIS

Este manual de instruções destina-se a ser utilizado por pessoas com conhecimentos adequados de elétrica, eletrónica, líquidos de refrigeração e experiência mecânica.

1.1 Verificações na área

Antes de iniciar o trabalho nos sistemas com fluidos refrigerantes inflamáveis, é necessário realizar verificações de segurança para garantir que o risco de ignição é minimizado. Para reparação do sistema refrigerador, devem ser respeitados os seguintes cuidados antes de realizar trabalho no sistema.

1.2 Procedimento de trabalho

O trabalho deve ser realizado num procedimento controlado para minimizar o risco de um gás ou vapor inflamável estar presente enquanto o trabalho é realizado.

Toda a equipa de manutenção e terceiros que trabalham na área devem ser instruídos sobre a natureza do trabalho a ser realizado. O trabalho em espaços confinados deve ser evitado. A área à volta do espaço de trabalho deve ser isolada. Certifique-se de que as condições na área são seguras através do controlo do material inflamável.

1.4 Verificação da presença de fluido refrigerante

A área deve ser verificada com um detetor de fluido refrigerante apropriado e durante o trabalho para garantir que o técnico tem conhecimento de atmosferas potencialmente inflamáveis. Certifique-se de que o equipamento de deteção de fugas aplicado é adequado para utilização com fluidos refrigerantes inflamáveis, ou seja, não produz faíscas, está devidamente vedado ou é intrinsecamente seguro.

1.5 Presença de extintor

Se for realizado qualquer trabalho a quente no equipamento de refrigeração ou em quaisquer peças associadas, deve estar disponível equipamento de extinção de incêndios apropriado. Tenha um extintor de CO2 ou pó seco perto da área de carga.

1.6 Sem fontes de ignição

Nenhuma pessoa que efetue trabalho relacionado com um sistema de refrigeração que envolva expor qualquer tubo que contenha ou tenha contido fluido refrigerante inflamável deve utilizar fontes de ignição de modo que possa causar um risco de incêndio ou explosão. Todas as fontes de ignição possíveis, incluindo cigarros, devem ser mantidas suficientemente afastadas do local de instalação, reparação, remoção e eliminação, durante a qual o fluido refrigerante inflamável pode ser libertado para o espaço circundante. Antes do trabalho, a área à volta do equipamento deve ser inspecionada para garantir que não há perigos inflamáveis ou riscos de ignição. Devem ser apresentados sinais "Proibido fumar".

1.7 Área ventilada

Certifique-se de que a área está ao ar livre e que é devidamente ventilada antes de entrar no sistema ou realizar qualquer trabalho a quente. Deve haver um nível de ventilação contínuo durante o período de realização do trabalho. A ventilação deve dispersar qualquer fluido refrigerante em segurança e, de preferência, expulsá-lo externamente para a atmosfera.

1.8 Verificação ao equipamento de refrigeração

Onde houver mudança de componentes elétricos, devem ser adequados para a finalidade e cumprir a especificação. As diretrizes de manutenção e assistência do fabricante têm de ser sempre cumpridas. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência. As seguintes verificações devem ser aplicadas às instalações que utilizam fluidos refrigerantes inflamáveis:

• O volume da energia corresponde ao tamanho da divisão em que as peças com fluido refrigerante são instaladas.
• A abertura de ventilação e saídas está a funcionar corretamente e não está obstruída.
• Se estiver a ser utilizado um circuito de refrigeração indireto, o circuito secundário deve ser verificado quanto à presença de fluido refrigerante.
• A marca do equipamento continua visível e legível. As marcações e sinais que são ilegíveis devem ser corrigidos.
• O tubo de refrigeração ou componentes está instalado numa posição em que é improvável que sejam expostos a qualquer substância que possa corroer os componentes que contêm fluido refrigerante, salvo se os componentes foram feitos de materiais que são inerentemente resistentes à corrosão ou estejam devidamente protegidos contra a corrosão.

1.9 Verificações dos dispositivos elétricos

A reparação e a manutenção dos componentes elétricos devem incluir verificações iniciais de segurança e procedimentos de inspeção de componentes. Se houver uma falha que comprometa a segurança, não deve ser ligada qualquer alimentação elétrica ao circuito salvo se for tratada de modo satisfatório. Se não for possível corrigir a falha de imediato, mas for necessário continuar a operação, deve ser aplicada uma solução temporária adequada. Esta deve ser comunicada ao proprietário do equipamento para que todas as partes sejam informadas. As verificações iniciais de segurança devem incluir:

• se os condensadores estão descarregados: isto deve ser feito de maneira segura para evitar a possibilidade de formação de faíscas;
• se os componentes elétricos ativos e cablagem não são expostos aquando do carregamento, recuperação ou purga do sistema;

se há continuidade de massa.

2.1 Durante reparações de componentes vedados, todas as alimentações elétricas devem estar desligadas do equipamento em que o trabalho vai ser realizado antes da remoção de tampas vedadas, etc. Se for absolutamente necessário ter uma alimentação elétrica para o equipamento durante a assistência, então deve estar instalada uma forma de detecção de fugas em operação permanente para alertar de uma situação potencialmente perigosa. 2.2 Deve ser dada particular atenção ao seguinte para garantir que ao trabalhar nos componentes elétricos, o invólucro não é alterado de modo que o nível de proteção seja afetado. Deve incluir danos a cabos, número excessivo de ligações, terminais não de acordo com a especificação original, danos a vedantes, instalação incorreta de empanques, etc.

Certifique-se de que o aparelho é montado de forma segura.

Certifique-se de que os vedantes ou os materiais de vedação não degradaram de modo que não servem para efeitos de prevenção da entrada de atmosferas inflamáveis. As peças sobressalentes devem estar em conformidade com as especificações do fabricante.

NOTA: A utilização de vedante de silicone pode inibir a eficácia de alguns tipos de equipamento de detecção de fugas. Os componentes intrinsecamente seguros não têm de ser isolados antes de trabalhar neles.

3 REPARAÇÃO DE COMPONENTES INTRINSECAMENTE SEGUROS

Não aplique qualquer carga indutiva ou de capacitância permanente ao circuito sem garantir que não excederá a tensão admissível e a corrente admissível para o equipamento em utilização.

Os componentes intrinsecamente seguros são os únicos tipos que podem ser tratados quando estão ativos na presença de uma atmosfera inflamável. O aparelho de teste deve estar na classificação correta.

Substitua os componentes apenas por peças especificadas pelo fabricante. Outras peças podem resultar na ignição do fluido refrigerante na atmosfera de uma fuga.

4 CABLAGEM

Verifique se a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibração, extremidades afiadas ou outros efeitos ambientais adversos. A verificação também deve considerar os efeitos de envelhecimento ou vibração contínua de fontes como compressores ou ventiladores.

5 DETECÇÃO DE FLUIDOS REFRIGERANTES INFLAMÁVEIS

Em nenhuma circunstância devem ser realizadas possíveis fontes de ignição na procura ou detecção de fugas de fluidos refrigerantes. Não deve ser utilizada uma tocha de halogeneto (ou qualquer outro detetor que utilize uma chama livre).

6 MÉTODOS DE DETEÇÃO DE FUGAS

Os seguintes métodos de detecção de fugas são considerados aceitáveis para sistemas com fluidos refrigerantes inflamáveis. Os detetores eletrónicos de fugas devem ser utilizados para detetar fluidos refrigerantes inflamáveis, mas a sensibilidade pode não ser adequada ou pode necessitar de recalibração (o equipamento de detecção deve ser calibrado numa área sem fluido refrigerante).

Certifique-se de que o detetor não é uma possível fonte de ignição e é adequado para o fluido refrigerante utilizado. O equipamento de detecção de fugas deve ser ajustado a uma percentagem de LFL do fluido refrigerante e deve ser calibrado de acordo com o fluido refrigerante utilizado e a percentagem apropriada de gás (25 % no máximo) e confirmada.

Os fluidos de detecção de fugas são adequados para utilização com a maioria dos fluidos refrigerantes, mas deve ser evitada a utilização de detergentes com cloro, pois o cloro pode reagir com o fluido refrigerante e corroer a tubagem de cobre.

Se suspeitar de uma fuga, todas as chamas abertas devem ser removidas/extintas. Se for detetada uma fuga de fluido refrigerante que exija brasagem, todo o fluido refrigerante deve ser recuperado do sistema ou isolado (por válvulas de corte) numa parte do sistema afastada da fuga. O azoto isento de oxigénio (OFN) deve ser purgado através do sistema antes e durante o processo de brasagem.

Ao entrar no circuito de fluido refrigerante para efetuar reparações (ou para qualquer outra operação), devem ser utilizados procedimentos convencionais. No entanto, é importante que a melhor prática seja seguida, pois a inflamabilidade é uma consideração. É necessário cumprir o seguinte procedimento: remova o fluido refrigerante; purgue o circuito com gás inerte; evacue; volte a purgar com gás inerte; abra o circuito por corte ou brasagem.

A entrega de fluido refrigerante deve ser recuperada para os cilindros de recuperação corretos. O sistema deve ser "lavado" com OFN para tornar a unidade segura. Pode ser necessário repetir este processo várias vezes. Não deve ser utilizado ar comprimido ou oxigênio para esta tarefa. A lavagem deve ser realizada ao introduzir vácuo no sistema com OFN e continuar a encher até a pressão de trabalho ser alcançada, ventilar para a atmosfera e, por último, eliminar para uma bomba de vácuo. Este processo deve ser repetido até não haver fluido refrigerante no sistema.

Quando a última carga de OFN for realizada, o sistema deve ser ventilado até à pressão atmosférica para permitir a realização de trabalho. Esta operação é absolutamente fundamental se forem necessárias operações de brasagem na tubagem. Certifique-se de que a saída da bomba de vácuo não está fechada para quaisquer fontes de ignição e que há ventilação.

8 PROCEDIMENTOS DE CARREGAMENTO

Além dos procedimentos de carregamento convencionais, os seguintes requisitos devem ser seguidos. Certifique-se de que a contaminação de diferentes fluidos refrigerantes não ocorre ao utilizar equipamento de carregamento. Os tubos flexíveis ou linhas devem ser o mais curto possível para minimizar a quantidade de fluido refrigerante contido. Os cilindros devem ser mantidos na vertical. Certifique-se de que o sistema de refrigeração está ligado à terra antes de carregar o sistema com fluido refrigerante. Etiquete o sistema quando o carregamento estiver concluído (se não estiver). Deve ser tido um cuidado extremo para não encher demasiado o sistema de refrigeração. Antes de recarregar o sistema, deve ser testado a nível de pressão com OFN. O sistema deve ser testado quanto a fugas após a conclusão do carregamento, mas antes do comissionamento. Deve ser realizado um teste de fugas de seguimento antes de sair do local.

9 DESMANTELAMENTO

Antes de realizar este procedimento, é fundamental que o técnico esteja completamente familiarizado com o equipamento e todos os seus detalhes.

A recuperação em segurança de todos os fluidos refrigerantes é uma boa prática recomendada. Antes da realização da tarefa, deve ser recolhida uma amostra de óleo e fluido refrigerante caso seja necessária análise antes da reutilização do fluido refrigerante recuperado.

É fundamental que a alimentação elétrica esteja disponível antes do início da tarefa.

a) Familiarize-se com o equipamento e a respetiva operação. b) Isole o sistema ao nível elétrico. c) Antes de tentar o procedimento, certifique-se de que há equipamento de manuseamento mecânico disponível, se necessário, para manuseamento dos cilindros.

d) Todo o equipamento de proteção individual está disponível e a ser utilizado corretamente, o processo de recuperação é sempre supervisionado por uma pessoa competente. e) O equipamento de recuperação e cilindros está em conformidade com os padrões adequados.

f) Bombeie o sistema de fluido refrigerante, se possível. g) Se não for possível uma aspiração, prepare um coletor para que o fluido refrigerante possa ser removido de várias peças do sistema. h) Certifique-se de que o cilindro se encontra na balança antes de a recuperação ser realizada. i) Inicie a bomba de recuperação e opere-a de acordo com as instruções do fabricante. j) Não encha demasiado os cilindros (não mais do que 80% de volume da energia líquida). k) Não exceda a pressão de trabalho máxima do cilindro, mesmo temporariamente. l) Quando os cilindros tiverem sido cheios corretamente e o processo concluído, certifique-se de que os cilindros e o equipamento foram removidos do local imediatamente e todas as válvulas de isolamento no equipamento estão fechadas. m) O fluido refrigerante recuperado não deve ser carregado noutro sistema de refrigeração salvo se tiver sido limpo e verificado.

10 ETIQUETAGEM

O equipamento deve ser etiquetado indicando que foi desmantelado e esvaziado de fluido refrigerante. A etiqueta deve ser datada e assinada. Certifique-se de que há etiquetas no equipamento indicando que o equipamento contém fluido refrigerante inflamável.

11 RECUPERAÇÃO

Ao remover fluido refrigerante de um sistema, para manutenção ou desmantelamento, a remoção de todos os fluidos refrigerantes em segurança é uma boa prática recomendada. Ao transferir fluido refrigerante para os cilindros, certifique-se de que apenas são utilizados cilindros de recuperação de fluido refrigerante apropriados. Certifique-se de que o número correto de cilindros para manter a carga total do sistema está disponível. Todos os cilindros a serem utilizados foram concebidos para o fluido refrigerante recuperado e etiquetados para esse fluido refrigerante (ou seja, cilindros especiais para a recuperação de fluido refrigerante). Os cilindros devem ser completos com uma válvula de descompressão e válvulas de corte associadas em bom estado. Os cilindros de recuperação vazios são evacuados e, se possível, refrigerados antes da recuperação.

O equipamento de recuperação deve estar em bom estado com instruções sobre o equipamento que está a usar e deve ser adequado para a recuperação de fluidos refrigerantes. Além disso, deve estar disponível um conjunto de balanças calibradas e em bom estado. Os tubos flexíveis devem ser completos com acoplamentos de desconexão isentos de fugas e em bom estado. Antes de utilizar a máquina de recuperação, verifique que está num estado de funcionamento satisfatório, que foi devidamente mantida e que quaisquer componentes elétricos associados estão vedados para evitar ignição no caso de fuga de fluido refrigerante. Em caso de dúvida, consulte o fabricante.

O fluido refrigerante recuperado deve ser devolvido ao fornecedor do fluido refrigerante no cilindro de recuperação correto e com a nota de transferência de resíduos relevante. Não misture fluidos refrigerantes nas unidades de recuperação, especialmente não nos cilindros.

Se os compressores ou óleos do compressor tiverem de ser removidos, certifique-se de que foram evacuados para um nível aceitável para garantir que o fluido refrigerante inflamável não permanece no lubrificante. O processo de evacuação deve ser realizado antes de devolver o compressor aos fornecedores. Só pode ser aplicada regeneração elétrica ao corpo do compressor para acelerar este processo. Quando o óleo é drenado de um sistema, a drenagem deve ser realizada em segurança.

Fig. 2

DISTÂNCIA NECESSÁRIA

Respeite a distância necessária entre o dispositivo e as paredes e outros objetos. Consulte a ilustração 2.

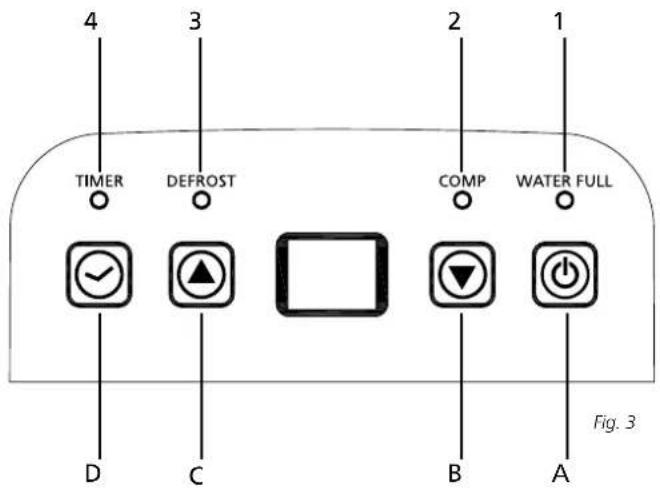

PAINEL DE CONTROLO

INDICADORES LED

1. LED DE RECIPIENTE DE ÁGUA CHEIA Vermelho
2. LED DE COMP Verde
3. DESCONGELAR Verde
4. LED DO TEMPORIZADOR Laranja

O indicador tem 3 funções:

1. quando ajusta a humidade, indica a humidade que selecionou
2. quando programa o tempo para a unidade ligar e desligar, mostra as horas.
3. Quando a humidade ambiente for inferior a 35%, mostra "LO"
4. Quando a humidade ambiente for inferior a 95%, mostra "HI"

FUNÇÕES DOS BOTÕES

A. Botão de alimentação

B. Botão BAIXO

C. Botão CIMA

D. Botão do temporizador

OPERAÇÃO

1. Prima o botão uma vez para iniciar a operação. Prima-o novamente para parar a operação.
2. Prima o botão ou para ajustar o nível de humidade pretendido na divisão, pode ser ajustado entre 30% e 90% em intervalos de 5%. Depois de um período de trabalho, quando a humidade ambiente é inferior à humidade selecionada em 2%, o compressor para. Quando a humidade ambiente é igual ou superior à humidade selecionada em 3%, o compressor reinicia antes do tempo de proteção do compressor de 3 minutos.
3. Prima o botão para iniciar o ajuste do temporizador. Prima o botão para programar a hora em que a unidade liga e desliga. Se pretender cancelar a programação do temporizador, prima o botão para ajustar a hora a 00 e prima

o botão. Vai circular entre 00-01-02...23-24. É a hora programada para ligar a máquina. A hora programada é cancelada sempre que liga o compressor manualmente. A hora programada permanece inalterada se a máquina parar devido a um recipiente de água cheio ou durante o descongelamento.

DRENAGEM DE ÁGUA

Quando o depósito de drenagem está cheio, a luz indicadora de depósito cheio acende, a operação para automaticamente e o sinal sonoro soa 15 vezes para alertar o utilizador que a água do depósito de drenagem tem de ser esvaziada.

ESVAZIAR O DEPÓSITO DE DRENAGEM

1. Prima suavemente as laterais do depósito com ambas as mãos e puxe o depósito cuidadosamente.

1. Elimine a água recolhida.

NOTA

1. Não retire a boia do reservatório de água. O sensor de recipiente cheio de água não pode detetar corretamente o nível de água sem a boia e pode haver fuga de água do reservatório de água.

1. Se o depósito de drenagem estiver sujo, lave-o com água fria ou morna. Não utilize detergente, esfregões, panos do pó com tratamento químico, benzeno, diluente ou outros solventes, pois podem riscar e danificar o reservatório e causar fuga de água.
2. Ao substituir o depósito de drenagem, encaixe bem o depósito com ambas as mãos. Se o depósito não for posicionado corretamente, o sensor "DEPÓSITO CHEIO" é ativado e o desumidificador não funciona.

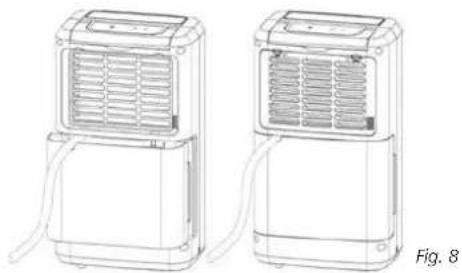

DRENAGEM CONTÍNUA DE ÁGUA

A unidade tem uma porta de drenagem contínua. Utilizando inserções de tubo de plástico (com um diâmetro interno de 10mm) no orifício de drenagem (na placa intermediária), alcance a lateral do reservatório de água, instale-o e disponha o tubo de drenagem. A água no depósito de drenagem pode ser drenada continuamente da porta contínua da unidade.

MANUTENÇÃO

LIMPAR O DESUMIDIFICADOR

A. LIMPAR O CORPO

Limpe-o com um pano macio húmido.

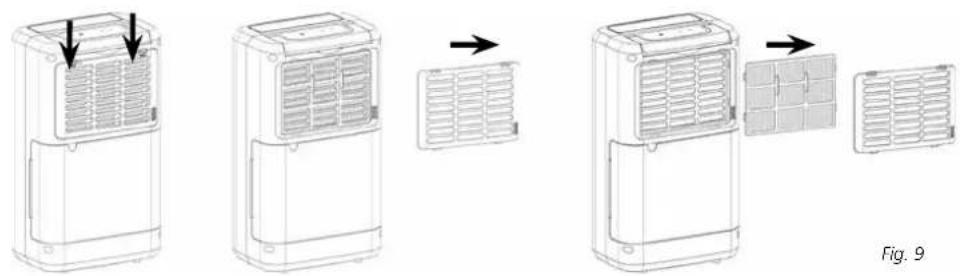

B. LIMPAR O FILTRO DE AR

1. Abra a grelha de entrada primeiro e retire o filtro de ar.

2. Limpe o filtro de ar

Passe um aspirador ao de leve sobre a superfície do filtro do ar para remover sujidade. Se o filtro do ar estiver extremamente sujo, lave-o com água quente e um produto de limpeza suave e seque bem.

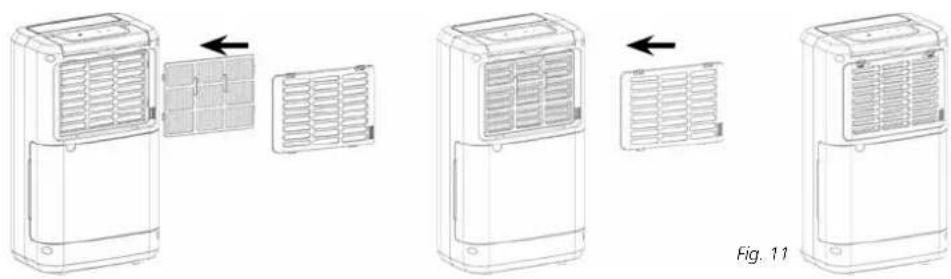

3. Fixar o filtro do ar

Insira o filtro na grelha cuidadosamente e coloque a grelha de entrada no respetivo lugar.

ARMAZENAMENTO

Se o aparelho não for utilizado durante um longo período de tempo, siga os seguintes passos:

1. Retire a ficha da tomada e esvazie o recipiente. Deixe o recipiente e o desumidificador secarem completamente.
2. Limpe o filtro de ar.
3. Guarde o dispositivo num local sem pó, de preferência, coberto com um plástico.

RESOLUÇÃO DE PROBLEMAS

Verifique o seguinte antes de entrar em contacto com a assistência técnica:

Problema Causa Solução
A unidade não funciona.	O cabo de alimentação não está ligado.	Insira a ficha na tomada.
	O recipienthe de água está cheio.	Retire a água do recipienthe.
	O recipienthe de água não foi colocado corretemente.	Coloque o recipienthe de água na posicao correta.
	A temperatura da divisão é superior a 35 °C ou inferior a 5 °C?	O dispositoivo de proteção estákovado e não é possível,iniciar a unidade.
O dispositivo não desum- idifica.	O FILTER de ar está obstruído. Limp	e o FILTER de ar.
	A temperatura ouhumidade relativa na divisão em que o dis- positivo está em functioramento édemasiado baixa.	É normal que o disposítivo não desumidifique restas condições.
	A conclusu de admissão ou a con- duta de descarga está obstruída?	Remova a obstruição da con- duta de descarga ou conclusu de admissão.
O desumidificador fun- ciona, mas reduz pouco a硬度 de relativia.	A divisão é demasiado grande.	Recomendamos autilização de um desumidificar com maior capacidade.
	Há demasiadas fontes de humi- dade.	Recomendamos autilização de um desumidificar com maior capacidade.
	Há demasiada ventilação.	Reduza a ventilação (p. ex., feche as cortinas e as portas).
Não é descarregado ar O fio	fio de ar está obstruído?	Limpe o FILTER de ar conforme instruído em "Limpar o desumidi- ficador".
A operação é ruidosa	A unidade está inclina ou ins- tável?	Mova a unidade para o local estável e resistente.
	O FILTER de ar está obstruído?	Limpe o FILTER de ar conforme instruído em "Limpar o desumidi- ficador".
Código E1	Falha do sensor de temperatura do tubo	Substitua o sensor de tempera- tura do tubo

CONDIÇÕES DE GARANTIA

O seu desumidificador possui uma garantia de dois anos a partir da data da compra. Todos os defeitos de materiais e fabrico serão reparados gratuitamente.

Aplica-se o seguinte:

• Todas as exigências de indemnização, incluindo os danos consequentes, não serão recebidas.
• As reparações ou substituições dos componentes durante o período de garantia não irão resultar numa extensão da garantia.
• A garantia irá expirar se forem realizadas alterações, se forem encaixados componentes não genuínos ou se o desumidificador for reparado por terceiros.
• Os componentes sujeitos a desgaste normal, como o filtro de ar, não são abrangidos pela garantia.
• A garantia é válida apenas mediante a apresentação do comprovativo de compra original, inalterado e com data.
• A garantia não abrange os danos causados pelas ações que se desviam das descritas no manual do utilizador ou por negligência.
• Os custos de transporte e os riscos envolvidos durante o transporte do desumidificador ou componentes devem ser sempre por conta do comprador.

Para evitar despesas desnecessárias, recomendamos que primeiro leia atentamente o manual de uso. Se este não fornecer uma solução, leve o desumidificador ao distribuidor para reparação.

ESPECIFICAÇÕES TÉCNICAS

Modelo D 210 D 216
Consumo energetico kW 0,280 0,300
Fonte de alimentação V/Hz/Ph 220-240/50/1 220-240/50/1
Capacidade de desumidificacao (remoao de humididade a 30 °C, 80% HR (humidade relativa))	I/24 h 10	16
Capacidade de desumidificacao (remoao de humididade a 27 °C, 60% HR (humidade relativa))	I/24 h 5 8
Capacidade do recipientete de agua I 2	2
Débito de ar (nom.) * m3/h 120	120
Para divisões até*	m3	40 - 60	70 - 100
Gama operacional	°C	5 - 35	5 - 35
Tipo de compressor		Reciprocating	Reciprocating
Tipo/carga de fluido refrigerante	r/g	R290 / 45	R290 / 45
Sucção/descarga de pressão	bar	10 / 26	10 / 26
Dimensoes (I x p x a)	mm	276 x 185 x 480	276 x 185 x 480
Peso líquido	kg	9,5	9,5
Peso bruto	kg	11 11
Nivel de pressão sonora	dB(A) 41	41
Proteção da unidade		IPX0	IPX0
Classificação do fusível		2A/250V	2A/250V

• para serem realizados como indicação

Sujeito a alterações sem aviso prévio.

Não elimine aparelhos elétricos como resíduos municipais não triados, utilize instalações de recolha separada. Entre em contacto com o governo local para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem eliminados em aterros ou lixeiras, pode haver fuga de substâncias perigosas para as águas subterrâneas e a entrada destas na cadeia alimentar, prejudicando a sua saúde e bem-estar. Ao substituir aparelhos antigos por novos, o distribuidor é legalmente obrigado a devolver o aparelho antigo para eliminação gratuitamente.

Este equipamento contém fluido refrigerante R290 na quantidade indicada na tabela acima. Não ventile R290 para a atmosfera: R290 é um gás fluorado com efeito de estufa com um potencial de aquecimento global (GWP) = 3.
