D 216 - Kosteudenpoistaja QLIMA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmankuivaaja
Merkki	Qlima
Malli	D 216
Kuivausteho (30°C, 80 % suhteellinen kosteus)	16 L/24h
Kuivausteho (27°C, 60 % suhteellinen kosteus)	8 L/24h
Vesisäiliö	2 L
Mitat (L x S x K)	276 x 185 x 480 mm
Nettopaino	9,5 kg
Virtalähde	220-240 V ~ 50 Hz
Ottoteho	0,300 kW
Käyttölämpötila	5 °C - 35 °C
Kylmäaine	R290 (45 g)
Melutaso	41 dB(A)
Toiminnot	Kosteuden säätö (30-90 %), Ajastin (1-24 h), Automaattinen pysäytys säiliön täyttyessä, Jatkuva tyhjennys
Huolto	Ilmansuodattimen puhdistus (vesipestävä), Säiliön puhdistus haalealla vedellä
Turvallisuus	Kompressorin suojaus (uudelleenkäynnistys 3 min jälkeen), Käyttö huoneessa jonka pinta-ala >4 m², Älä käytä jatkojohtoa, Automaattinen pysäytys säiliön täyttyessä
Suojausluokka	IPX0
Takuu	2 vuotta

Usein kysytyt kysymykset - D 216 QLIMA

Kuinka asetan halutun kosteustason?

Käytä YLÖS ja ALAS-painikkeita valitaksesi tason 30 % ja 90 % välillä 5 % portaissa. Kompressori pysähtyy, kun ympäristön kosteus on 2 % alle asetetun arvon ja käynnistyy uudelleen 3 minuutin kuluttua, jos kosteus ylittää asetusarvon 3 %.

Mitä tehdä, jos säiliön täyttymisen merkkivalo syttyy?

Tyhjennä säiliö poistamalla se varovasti ja aseta se takaisin painamalla tiukasti. Merkkivalo sammuu ja laite käynnistyy automaattisesti uudelleen. Älä poista kohoa säiliöstä.

Kuinka käytän jatkuvaa tyhjennystä?

Työnnä muoviletku (sisähalkaisija 10 mm) takana olevaan jatkuvan tyhjennyksen aukkoon ja suuntaa se viemäriin. Vesi valuu jatkuvasti ilman, että säiliötä tarvitsee tyhjentää.

Kuinka usein ilmansuodatin on puhdistettava?

Puhdista ilmansuodatin säännöllisesti estääksesi energian hukkakäyttöä. Avaa sisääntuloaukko, poista suodatin, imuroi pöly tai pese se haalealla vedellä ja miedolla pesuaineella. Kuivaa huolellisesti ennen takaisin asettamista.

Mitä virhekoodi E1 tarkoittaa?

Koodi E1 tarkoittaa putken lämpötila-anturin vikaa. Anturi on vaihdettava. Ota yhteys valtuutettuun huoltopalveluun.

Laite ei käynnisty, mitä tarkastaa?

Tarkista, että laite on kytketty maadoitettuun pistorasiaan, säiliö on kunnolla paikallaan eikä täynnä ja että ympäristön lämpötila on 5 °C - 35 °C. Jos ongelma jatkuu, odota 3 minuuttia (kompressorin suojaus) ja yritä uudelleen.

Miksi laite pitää ääntä?

Epänormaali ääni voi johtua kaltevasta tai epävakaasta asennuksesta: aseta laite tasaiselle ja tukevalle alustalle. Tarkista myös, ettei ilmansuodatin ole tukossa, mikä voi rasittaa tuuletinta.

Mikä on suositeltu enimmäispinta-ala tälle laitteelle?

Suositeltu käsiteltävä tilavuus on 70–100 m³, mikä vastaa noin 30–40 m² pinta-alaa (tavallinen kattokorkeus). Suurempiin tiloihin suositellaan tehokkaampaa mallia.

Millaista kylmäainetta käytetään?

Laite käyttää R290 (propaani) kylmäainetta, joka on syttyvä mutta ympäristöystävällinen (GWP = 3). Täyttömäärä on 45 g. Laite on asennettava huoneeseen, jonka pinta-ala on yli 4 m², ja sen saa käsitellä vain valtuutettu ammattilainen.

Kuinka säilytän laitetta pitkän ajan?

Irrota laite pistorasiasta, tyhjennä ja kuivaa säiliö, puhdista ilmansuodatin ja säilytä kuivassa, pölyttömässä paikassa, mieluiten suojapussin kanssa.

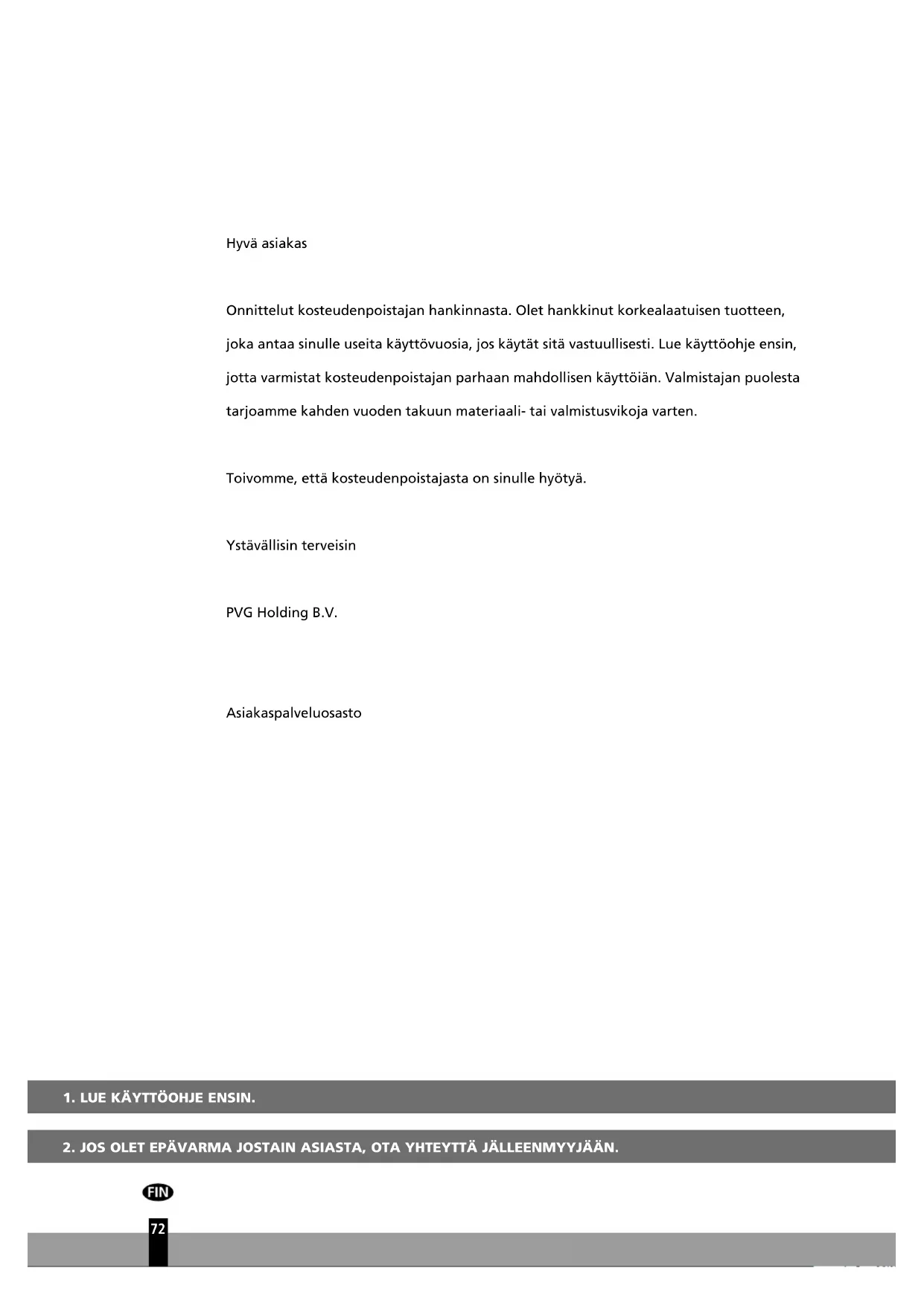

KÄYTTÖOHJE D 216 QLIMA

Onnittelut kosteudenpoistajan hankinnasta. Olet hankkinut korkealaatuisen tuotteen, joka antaa sinulle useita käyttövuosia, jos käytät sitä vastuullisesti. Lue käyttöohje ensin, jotta varmistat kosteudenpoistajan parhaan mahdollisen käyttöiän. Valmistajan puolesta tarjoamme kahden vuoden takuun materiaali- tai valmistusvikoja varten.

Toivomme, että kosteudenpoistajasta on sinulle hyötyä.

Ystävällisin terveisin

PVG Holding B.V.

Asiakaspalveluosasto

1. LUE KÄYTTÖOHJE ENSIN.
2. JOS OLET EPÄVARMA JOSTAKIN ASIASTA, OTA YHTEYTTÄ JÄLLEENMYYJÄÄN.

FIN

72

8 Kuva 1

TÄRKEÄ

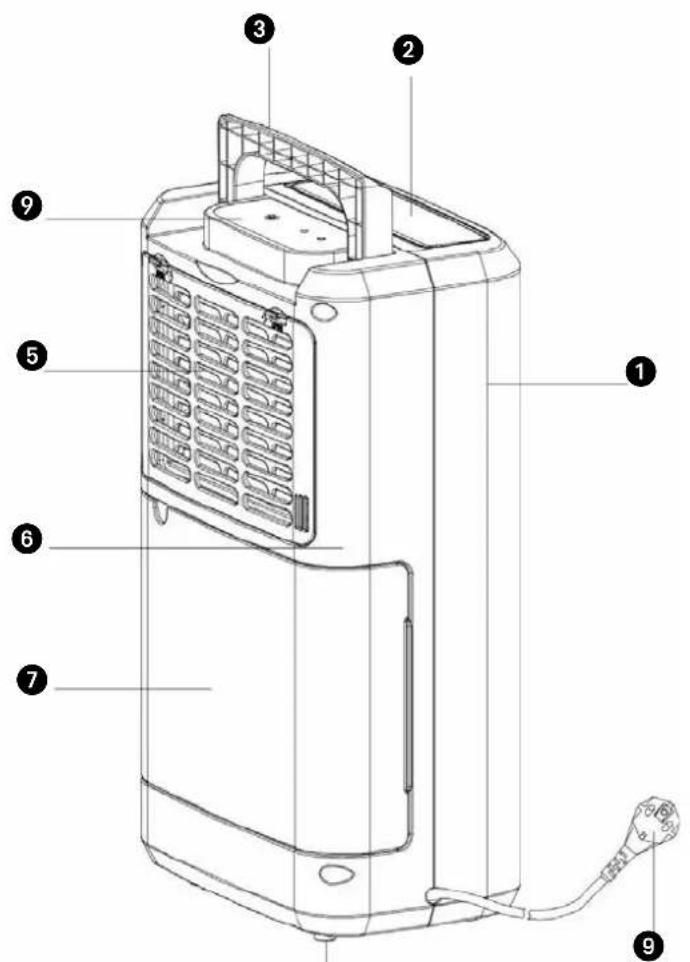

KOMPONENTIT

Etukuori • Poistoaukko 3 Kahva Ohjauspaneeli 6 Suodatinkotelo 6 Takakuori Säiliö Kumijalka 9 Virtajohto

TURVALLISUUSOHJEET

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se tulevaa käyttöä varten. Asenna laite vain, jos se on paikallisen/kansallisen lainsäädännön, asetusten ja standardien mukainen. Tuote on tarkoitettu käytettäväksi kosteudenpoistajana asuinrakennuksissa ja se sopii käytettäväksi vain kuivissa tiloissa, tavallisissa asuintiloissa, sisällä olohuoneessa, keittiössä ja autotallissa. Tämä yksikkö sopii vain maadoitettuihin pistorasioihin, liitäntäjännite 220-240 V~ / 50 Hz.

YLEISTÄ

• Parhaan mahdollisen suorituskyvyn saavuttamiseksi älä sijoita kosteudenpoistajaa patterin tai muun lämmönlähteen lähelle.
• Varmista, että kaikki ikkunat on suljettu maksimaalisen tehokkuuden saavuttamiseksi.
• Kosteudenpoistajan kapasiteetti riippuu huoneen lämpötilasta ja kosteudesta. Alhaisemmissa lämpötiloissa poistetaan vähemmän kosteutta.
• Varmista, että verkkosuodatin pysyy puhtaana. Tämä estää tarpeettoman virrankulutuksen ja varmistaa optimaalisen tehokkuuden.
• Jos virransyöttö keskeytyy, kosteudenpoistaja käynnistyy uudelleen kolmen minuutin kuluttua. Automaattinen viive suojaa kompressoria.

TÄRKEÄ

Laite TÄYTYY aina liittää maadoitettuun pistorasiaan. Jos virransyöttö ei ole maadoitettu, laitetta ei saa liittää siihen. Pistokkeen täytyy aina olla helposti saavutettavissa, kun yksikkö on liitetty pistorasiaan. Lue ohjeet huolellisesti ja noudata niitä.

Tarkista seuraavat asiat ennen yksikön liittämistä:

• Jännitteen täytyy vastata arvokilvessä ilmoitettua jännitettä.
• Pistorasian ja sähkönsyötön täytyy vastata arvokilvessä ilmoitettua virtaa.
• Laitteen kaapelissa olevan pistokkeen täytyy sopia pistorasiaan.
• Laite täytyy sijoittaa tasaiselle ja vakaalle pinnalle.

Valtuutetun sähköasentajan tulee tarkistaa laitteen sähkönsyöttö, jos sinulla on epäilyksiä yhteensopivuudesta.

Laite ei ole tarkoitettu henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta ja tietämystä laitteen käytöstä, ellei heidän turvallisuudestaan vastuussa oleva henkilö ole opastanut tai ohjannut heitä laitteen turvallisessa käytössä. - Tämä laite on valmistettu CE-turvastandardien mukaan. Laitteen käytön kanssa tulee joka tapauksessa noudattaa huolellisuutta. - Älä peitä ilman sisäänottoa ja ulostuloaukkoa. - Tyhjennä vesisäiliö ennen yksikön liikuttamista. - Älä koskaan anna laitteen joutua kosketuksiin

kemikaalien kanssa.

• Älä koskaan ruiskuta yksikköä vedellä tai upota sitä veteen.
• Älä laita esineitä laitteen aukkoihin.
• Irrota aina pistoke pistorasiasta ennen puhdistusta tai yksikön tai yksikön komponenttien vaihtamista.
• Älä koskaan käytä jatkojohtoa laitteen liittämiseksi sähkönsyöttöön. Jos sopivaa, maadoitettua pistorasiaa ei ole käytettävissä, pyydä valtuutettua sähköasentajaa asentamaan pistorasia.
• Lapsia tulee valvoa, jotta he eivät leiki laitteella.
• Anna vain valtuutetun huollon tai jälleenmyyjän suorittaa korjaukset. Noudata käyttö- ja ylläpito-ohjeita laitteen käyttöohjeen mukaisesti.
• Irrota aina yksikön pistoke pistorasiasta, kun yksikkö ei ole käytössä.
• Pätevän sähköasentajan tai toimittajan tulee vaihtaa vahingoittunut sähköjohto tai pistoke.
• Laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietämystä laitteen käytöstä, jos heitä on opastettu tai ohjattu laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteen kanssa.
• Lapset eivät saa suorittaa laitteen puhdistusta ja huoltoa ilman valvontaa.
• Jos virtajohto on vahingoittunut, Qliman valtuuttaman huoltoliikkeen tai vastaavasti pätevän henkilön täytyy vaihtaa se, jotta vältetään vaaratilanne.

HUOMAA!

• Älä koskaan käytä laitetta, jonka sähköjohto, pistoke, kotelo tai ohjauspaneeli on vahingoittunut. Älä koskaan jätä johtoa minkään väliin tai anna sen hankautua teräviin reunoihin.
• Ohjeiden noudattamatta jättäminen voi johtaa takuun mitätöintiin tällä laitteella.
• Älä laita kosteudenpoistajaa kylpyhuoneeseen tai paikkoihin, joissa kosteudenpoistajan päälle todennäköisesti roiskuu vettä.

R 290 -kylmäainekaasua käyttävien laitteiden erityisohjeet.

Lue kaikki varoitukset huolellisesti. - Älä käytä muita kuin valmistajan suosittelemia työkaluja laitetta sulatettaessa ja puhdistettaessa. - Laitetta ei saa sijoittaa alueelle, jossa on jatkuva syttymislähde (esimerkiksi avotuli tai käynnissä olevia kaasu- tai sähkölaitteita). - Ei saa puhkaista tai polttaa. Tämä laite sisältää Y g (katso yksikön takana sijaitseva arvokilpi) R290-kylmäainekaasua. R290 on eurooppalaisten ympäristödirektiivien mukainen kylmäainekaasu. Mitään kylmäainekierron osaa ei saa puhkaista. Huomaa, että kylmäaineilla ei ole mitään hajua. - Jos laitetta asennetaan, käytetään tai varastoidaan tuulettamattomassa tilassa, huone on suunniteltava estämään kylmäainevuotojen kertyminen, mikä voi aiheuttaa tulipalon tai räjähdyksen, joka johtuu sähkölämmittimien, uunien tai muiden sytytyslähteiden sytyttämästä kylmäaineesta.

• Laite täytyy varastoida siten, että mekaanisen vian tapahtuminen on estetty.
• Kylmäainekiertoa käyttävillä ja sen parissa työskentelevillä täytyy olla asianmukaiset luvat, jotka on myöntänyt kylmäaineiden käsittelyyn liittyvää ammattitaitoa varmistavan, alan liittojen hyväksymän arvioinnin tekemiseen valtuutettu organisaatio.
• Korjaukset täytyy tehdä valmistajan suositusten mukaisesti.

Muuta pätevää henkilöstöä vaativat huolto- ja korjaustyöt täytyy tehdä sellaisen henkilön valvonnassa, jolla on määritetty pätevyys käsitellä räjähtäviä kylmäaineita.

Laite täytyy asentaa ja sitä saa käyttää ja varastoida tilassa, jonka lattiapinta-ala on suurempi kuin 4m² . Laite täytyy varastoida hyvin ilmastoidussa tilassa, jonka huonekoko vastaa laitteen toimintaa varten määriteltyä huonealan kokoa.

R290-KYLMÄAINETTA SISÄLTÄVIEN LAITTEIDEN KORJAUSOHJEET

1 YLEISOHJEET

Tämä asennusohje on tarkoitettu henkilöiden käytettäväksi, joilla on riittävä kokemus sähköalasta, elektroniikasta, kylmäaineista ja mekaniikasta.

1.1 Alueen tarkistus

Aloitettaessa työskentelyä räjähtäviä kylmäaineita sisältävien järjestelmien kanssa tulee suorittaa tarpeelliset turvallisuustarkistukset, jotta voidaan minimoida mahdollinen syttymisriski. Kylmäainejärjestelmän korjaamisessa tulee noudattaa seuraavia varotoimenpiteitä ennen työskentelyn aloittamista.

1.2 Työtapa

Kaikki käsittely tulee suorittaa hallitulla toimintatavalla, jotta minimoidaan räjähtävän kaasun tai höyryn läsnäolon riski työn suorituksen aikana.

1.3 Yleinen työalue

Kaikki huoltohenkilöstö ja muut lähistöllä työskentelevät tulee saattaa tietoiseksi käynnissä olevan työn luonteesta. Työskentelyä suljetuissa tiloissa tulee välttää. Työskentelytila tulee poistaa väliaikaisesti muusta käytöstä. Alueen työskentelyolosuhteiden täytyy varmistaa olevan turvallisia tulenaran aineen käsittelyyn.

1.4 Kylmäaineen sijainnin tarkistaminen

Alue tulee tarkistaa asiaankuuluvalla kylmäainemittarilla ennen ja jälkeen työskentelyn sen varmistamiseksi, että korjaaja on tietoinen mahdollisesta syttymisvaarasta huoneilmassa. Käytettävien vuodontunnistuslaitteiden tulee varmistaa olevan sellaisia, että ne soveltuvat räjähtävien kylmäaineiden kanssa käytettäväksi, eli esim. ne eivät aiheuta syttymislähdettä, ne ovat asianmukaisesti suljettuja ja lähtökohtaisesti turvallisia.

1.5 Palosammutin

Jos kylmäainelaitteistoon tai siihen liittyviin osiin täytyy suorittaa kuumatyötä, asianmukaiset alkusammutusvälineet tulee olla saatavilla. Jauhe- tai hiilidioksidisammutin tulee olla käytettävissä latausalueen lähellä.

1.6 Ei syttymislähteitä

Henkilöt, jotka työskentelevät kylmäainejärjestelmän parissa, mukaan luettuna syttyvää kylmäainetta sisältävien tai sisältäneiden putkien paljastaminen, eivät saa käyttää mahdollisia syttymislähteitä tavalla, joka voi aiheuttaa palo- tai räjähdysriskin. Kaikki mahdolliset syttymislähteet, tupakointi mukaan lukien, tulee pitää riittävän kaukana asennus-, korjaus-, käytöstäpoisto- ja hävitystoimenpiteiden sijainnista, sillä näiden toimenpiteiden aikana on mahdollisuus, että räjähtävää kylmäainetta vapautuu ympäröivään tilaan. Ennen työskentelyn aloittamista laitteistoa ympäröivä alue tulee tutkia sen varmistamiseksi, ettei lähetyvillä ole tulenarkoja asioita tai syttymislähteitä. "Tupakointi kielletty" -kylttejä tulee asettaa esille.

1.7 Ilmastoitu alue

Varmista, että alue on kosketuksissa ulkotiloihin tai asianmukaisesti tuuletettu ennen kuin järjestelmä avataan tai kuumatöitä suoritetaan. Tuuletusta täytyy jatkaa jollain tasolla koko työskentelyn ajan. Tuuletuksen tulee turvallisesti hajauttaa mahdollinen vapautunut kylmäaine ja mielellään siirtää se ulkoilmaan.

1.8 Kylmäainelaitteiston tarkistukset

Jos sähkökomponentteja vaihdetaan, niiden tulee sopia tarkoitukseen ja olla teknisten tietojen mukaisia. Valmistajan ylläpito- ja huolto-ohjeita tulee noudattaa kaikkina aikoina. Ongelmatapauksissa tulee ottaa yhteyttä valmistajan tekniseen tukeen. Seuraavat tarkistukset tulee aina suorittaa tehtäessä asennuksia, joihin liittyy räjähtäviä kylmäaineita:

Täyttömäärä riippuu huoneen koosta, johon kylmäaineosat asennetaan; - tuuletuslaitteisto ja -kanavat toimivat asianmukaisesti eikä niitä ole peitetty; - jos käytetään epäsuoraa kylmäainepiiriä, sekundaarisen kylmäainepiirin kylmäaineen olemassaolo pitää tarkistaa; - kaikki merkinnät laitteissa ovat näkyvissä ja luettavissa. Epäselvät merkinnät ja kyltit tulee korjata; - kylmäaineputket ja -komponentit on sijoitettu niin, että ei ole todennäköistä, että ne altistuvat aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponentit on valmistettu materiaaleista, jotka kestävät korroosiota tai jotka on suojattu korroosiolta sopivalla tavalla.

1.9 Sähkölaitteiden tarkastukset

Sähkökomponenttien korjauksen ja huollon pitää sisältää alustavat turvatarkastukset ja komponenttien tarkastukset. Jos laitteistossa on turvallisuusriskin aiheuttava vika, piiriin ei saa kytkeä jännitteensyöttöä ennen kuin vika on asianmukaisesti korjattu. Ellei vikaa voi poistaa heti, mutta laitteiston käyttöä täytyy jatkaa, pitää käyttää sopivaa tilapäisratkaisua. Asiasta pitää ilmoittaa laitteiston omistajalle, jotta kaikki osapuolet ovat tietoisia asiasta.

Alkuturvallisuustarkistusten tulee sisältää seuraavat:

• että kondensaattorit ovat purkautuneet. Purkaus pitää tehdä turvallisesti kipinöinnin välttämiseksi;
• ettei yhtään aktiivista sähkökomponenttia tai kytkentää ole paljaana järjestelmän latauksen, talteenoton tai tyhjennyksen aikana;
• että järjestelmä on aina maadoitettu.

2 TIIVISTETTYJEN KOMPONENTTIEN KORJAUKSET

2.1 Tiivistettyjen komponenttien korjauksen yhteydessä kaikki syötöt pitää kytkeä irti korjattavasta laitteesta ennen tiivistettyjen luukkujen tai vastaavien irrotusta. Jos laitteen on ehdottomasti oltava jännitteellinen huollon aikana, kriittisimmissä paikoissa pitää suorittaa jatkuvaa vuodonetsintää mahdollisen vaaratilanteen havaitsemiseksi. 2.2 Seuraaviin asioihin pitää kiinnittää erityistä huomiota sähkölaitteiston kanssa työskenneltäessä, jotta laitteiston kotelo ei muutu tavalla, joka vaikuttaa suojausasteeseen. Tämä sisältää muutokset johtoihin, liialliset liitännät, liittimet, joita ei ole suunniteltu alkuperäisten teknisten tietojen mukaan, tiivistevauriot, laippojen virheellinen asennus jne.

Varmista, että laite on asennettu turvallisesti.

Varmista, että tiivisteet tai tiivistemateriaalit eivät ole huonontuneet niin paljon, että ne eivät enää pysty estämään räjähtävien kaasujen sisään tunkeutumista. Varaosien tulee olla valmistajan teknisten tietojen mukaisia.

HUOM: Silikonitiivisteen käyttö voi vaikuttaa joidenkin vuodontunnistuslaitteiden tehokkuuteen. Lähtökohtaisesti turvallisia komponentteja ei tarvitse eristää ennen työskentelyä.

3 LÄHTÖKOHTAISESTI TURVALLISTEN KOMPONENTTIEN KORJAUS

Älä kohdista piiriin induktiivista tai kapasitanssikuormitusta varmistamatta, että se ei ylitä käytössä olevalle laitteelle sallittua jännitettä ja virtaa.

Lahtokohtaisesti turvalliset komponentit ovat ainoa tyyppi, jota voidaan työstää, kun sähkö on kytketty tulenarassa ympäristössä. Testilaitteiden käyttötehojen tulisi olla oikeat.

Komponentit saa korvata vain valmistajan määrittelemillä osilla. Muiden osien käyttö voi johtaa kylmäaineen syttymiseen vuodon yhteydessä.

4 KAAPELIT

Tarkista, että kaapelit eivät ole kuluneet, syöpyneet, niihin ei ole kohdistunut painetta, tärinää tai muuta haitallista ympäristövaikutusta. Tarkastuksessa pitää huomioida myös kaapelin vanheneminen ja jatkuvasti toimivien tärinänlähteiden, kuten kompressorien ja puhaltimien vaikutus.

5 RÄJÄHTÄVIEN KYLMÄAINEIDEN TUNNISTUS

Mahdollisia tulenlähteitä ei tule missään tapauksessa käyttää kylmäainevuotojen etsimiseen tai tunnistamiseen. Halidilamppua (tai mitä tahansa muuta avotulta käyttävää tunnistinta) ei saa käyttää.

6 VUODONTUNNISTUSMENETELMÄT

Seuraavat vuodontunnistusmenetelmät ovat hyväksyttäviä järjestelmille, jotka sisältävät räjähtäviä kylmäaineita. Sähköisiä vuodontunnistusmenetelmiä voidaan käyttää räjähtävien kylmäaineiden tunnistamiseen, mutta niiden herkkyys ei välttämättä ole riittävä tai ne voivat tarvita uudelleenkalibrointia. (Tunnistuslaitteet tulee kalibroida tilassa, joka ei sisällä kylmäaineita.)

Varmista, että tunnistin ei ole syttymisen lähde ja sopii käytettäväksi kyseisen kylmäaineen tunnistamiseen. Vuodontunnistuslaitteisto tulee asettaa käytetyn kylmäaineen LFL-arvon prosenttiarvon mukaan ja se tulee kalibroida käytetyn kylmäaineen mukaan ja kaasun keskimääräinen prosentti (25 % enintään) on vahvistettu.

Vuodontunnistusnesteet sopivat käytettäviksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä täytyy välttää, koska kloori saattaa reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa.

Jos vuotoa epäillään, kaikki liekit täytyy tukahduttaa.

Jos havaitaan juottamista vaativa kylmäainevuoto, kaikki kylmäaine otetaan talteen järjestelmästä tai eristetään (sammuttamalla venttiilit) vuodosta poispäin olevasta järjestelmästä. Hapotonta typpeä (OFN) tulee sitten ohjata järjestelmään sekä ennen juottoa että juoton aikana.

7 POISTO JA EVAKUOINTI

Kun kylmäainekiertoon tunkeudutaan korjausten tekemiseksi tai muista syistä, perinteisiä toimenpiteitä tulee käyttää. Hyviä toimintatapoja on kuitenkin tärkeä noudattaa, koska räjähdysvaara on olemassa. Seuraavia menetelmiä tulee noudattaa: poista kylmäaine; puhdista piiri jalokaasulla; tyhjennä; puhdista uudelleen jalokaasulla; avaa piiri leikkaamalla tai juottamalla.

Kylmäainelataus tulee ottaa talteen oikeanlaiseen talteenottosäiliöön. Järjestelmä pitää "huuhdella" hapettomalla typellä yksikön turvallisuuden varmistamiseksi. Tämä voidaan tarvittaessa toistaa useita kertoja. Huuhteluun ei saa käyttää paineilmaa eikä happea. Huuhtelu voidaan tehdä muodostamalla järjestelmään tyhjiö hapettomalla typellä ja jatkamalla täyttöä, kunnes käyttöpaine on saavutettu, ja tyhjentämällä sitten ulkoilmaan. Tätä prosessia tulee jatkaa, kunnes yhtään kylmäainetta ei ole enää järjestelmässä.

Kun loput hapettomasta typestä on käytetty, järjestelmä tulee tyhjentää ympäröivään paineeseen, jotta työt voidaan suorittaa. Tämä toiminto on erittäin tärkeä, jos putkistossa aiotaan tehdä juotostöitä. Varmista, että tyhjiöpumpun poisto ei ole lähellä syttymislähteitä ja että riittävä tuuletus on varmistettu.

8 LATAUSTOIMET

Perinteisten lataustoimien lisäksi seuraavia vaatimuksia tulee noudattaa. Varmista, että eri kylmäaineiden kontaminaatiota ei tapahdu käytettäessä latauslaitteistoa. Letkujen tai putkien tulee olla mahdollisimman lyhyitä, jotta minimoidaan niiden sisältämä kylmäainemäärä. Säiliöt tulee säilyttää pystyasennossa. Varmista, että kylmäainejärjestelmä on maadoitettu ennen järjestelmän täyttämistä kylmäaineella.

Merkitse järjestelmä, kun täyttö on valmis (jos merkintää ei ole vielä tehty). Erityistä huolellisuutta tulee noudattaa, jotta kylmäainejärjestelmää ei täytetä liikaa. Ennen järjestelmän uudelleentäyttöä se täytyy painetestata hapettomalla typellä. Järjestelmä täytyy myös vuototestata täytön jälkeen mutta ennen käyttöönottoa. Seurantavuototesti täytyy suorittaa ennen paikalta poistumista.

9 KÄYTÖSTÄ POISTAMINEN

Ennen tämän toimen suorittamista on tärkeää, että teknikko tuntee laitteiston ja kaikki sen tiedot.

On hyvien toimintatapojen mukaista, että kaikki kylmäaineet otetaan talteen turvallisesti. Ennen suoritettavaa tehtävää otetaan öljy- ja kylmäainenäyte, jos analyysi vaaditaan ennen talteenotetun kylmäaineen uudelleenkäyttöä.

On tärkeää, että 4 GB sähkövirtaa on käytettävissä ennen tehtävän aloittamista.

a) Tutustu laitteistoon ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Varmista ennen tämän toimenpiteen yrittämistä, että mekaaninen käsittelylaitteisto on käytettävissä, jos sitä tarvitaan kylmäainesäiliön käsittelyyn. d) Kaikki henkilökohtaiset suojavarusteet tulee olla käytettävissä ja niitä tulee käyttää oikein. Pätevän henkilön tulee valvoa talteenottoprosessia kaikkina aikoina. e) Talteenottolaitteiston ja säiliöiden tulee olla asianmukaisten standardien mukaisia. f) Pumppaa kylmäainejärjestelmä tyhjäksi, jos mahdollista. g) Jos tyhjiö ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista. h) Jos tyhjiö ei ole mahdollinen, tee jakoputkisto, jotta kylmäaine voidaan poistaa järjestelmän eri osista. i) Käynnistä talteenottolaite ja käytä sitä valmistajan ohjeiden mukaan. j) Älä täytä säiliöitä liikaa. (Ei yli 80 % nestetilavuudesta). k) Älä ylitä säiliön enimmäiskäyttöpainetta edes tilapäisesti. l) Kun säiliöt on täytetty oikein ja prosessi on valmis, varmista, että säiliöt ja laitteisto poistetaan alueelta viipymättä ja kaikki eristysventtiilit laitteistossa on suljettu. m) Talteen otettua kylmäainetta ei saa täyttää toiseen kylmäainejärjestelmään, ellei kylmäainetta ole puhdistettu ja tarkistettu.

10 MERKINNÄT

Laitteistossa täytyy olla merkintä, jossa ilmoitetaan, että se on poistettu käytöstä ja kylmäaine tyhjennetty. Merkinnässä täytyy olla päivämäärä ja allekirjoitus. Varmista, että laitteistossa on merkinnät, jotka osoittavat sen sisältävän räjähtävää kylmäainetta.

11 TALTEENOTTO

Kun järjestelmästä poistetaan kylmäainetta joko huollon tai käytöstäpoiston yhteydessä, suosittelemme hyviä toimintatapoja, jotta kaikki kylmäaineet poistetaan turvallisesti. Kun kylmäainetta siirretään säiliöihin, varmista, että vain asianmukaisia kylmäaineen talteenottosäiliöitä käytetään. Varmista, että saatavilla on riittävä määrä säiliöitä koko järjestelmän kylmäaineille. Kaikki säiliöt on tarkoitettu käytettäväksi vain talteenotetulle kylmäaineelle ja merkitty kyseiselle kylmäaineelle (eli erityiset säiliöt kylmäaineen talteenottoa varten). Säiliöissä tulee olla toimivat paineenalennusventtiilit ja sulkuventtiilit. Tyhjät talteenottosäiliöt tyhjiöidään ja jäähdytetään mahdollisuuksien mukaan ennen talteenottoa.

Talteenottolaitteiston tulee olla hyvässä toimintakunnossa ja niiden mukana tulee olla ohjeet. Laitteiston tulee sopia räjähtävien kylmäaineiden talteenottoon. Lisäksi käytettävissä tulee olla toimiva kalibroitu vaaka. Letkuissa tulee olla vuotamattomat katkaisuliittimet. Tarkista ennen talteenottolaitteen käyttöä, että se on tyydyttävässä toimintakunnossa, sitä on ylläpidetty asianmukaisesti ja että liittyvät sähkökomponentit on tiivistetty estämään syttyminen, jos kylmäainetta vapautuu. Ota yhteyttä valmistajaan, jos olet epävarma jostain asiasta.

Talteenotettu kylmäaine tulee palauttaa kylmäaineen toimittajalle oikeassa talteenottosäiliössä ja asianmukaisella ilmoituksella varustettuna. Älä sekoita kylmäaineita talteenottoyksikössä äläkä erityisesti säiliössä.

Jos kompressoreita tai kompressoriöljyä täytyy poistaa, varmista niiden tyhjennys hyväksyttävälle tasolle, jotta varmistetaan, ettei räjähtävää kylmäainetta ole voiteluaineessa. Tyhjennysprosessi täytyy suorittaa ennen kompressorin palauttamista jälleenmyyjälle. Vain kompressorin rungon lämmitystä sähkölaitteella saa käyttää prosessin nopeuttamiseen. Kun öljy on tyhjennetty järjestelmästä, se suoritetaan turvallisesti.

Kuva 2

VAADITTU ETÄISYYS

Noudata laitteen vaadittua etäisyyttä seiniin ja muihin esineisiin. Katso kuva 2.

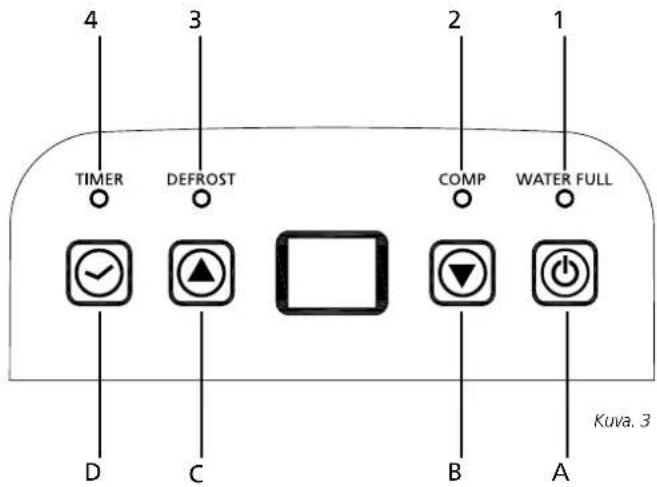

OHJAUSPANEELI

LED-MERKKIVALOT

1. VESI TÄYNNÄ -LED Punainen
2. KOMP-LED Vihreä 3. SULATUS Vihreä
3. AJASTIN-LED Oranssi

KOSTEUSTASON JA AJASTIMEN 2-MERKKINEN NÄYTTÖ

Merkkivaloissa on kolme toimintoa:

1. Kun asetat kosteuden, se näyttää valitsemasi kosteuden.
2. Kun ohjelmoit ajan yksikön käynnistymiselle ja sammumiselle, se näyttää tunnit.
3. Kun ympäristön kosteus on alhaisempi kuin 35% , se näyttää "LO".
4. Kun ympäristön kosteus on korkeampi kuin 95 %, se näyttää "HI".

1. Paina -painiketta kerran käynnistääksesi toiminnon. Pysäytä toiminto painamalla uudelleen. 2. Paina tai -painiketta asettaaksesi huoneen halutun kosteustason, joka voidaan asettaa 30–90 prosenttiin 5 %:n välein. Toimintajakson jälkeen, kun ympäristön kosteus on alle valitun kosteuden 2 %:lla, kompressori pysähtyy. Kun ympäristön kosteus on sama tai korkeampi kuin valittu kosteus 3 %:lla, kompressori käynnistyy uudelleen 3 minuutin kompressorin suojausajan jälkeen. 3. Paina -painiketta aloittaaksesi ajastimen asetuksen. Paina painiketta ohjelmoidaksesi ajan, jossa yksikkö käynnistyy ja sammuu. Jos haluat peruuttaa

ajastimen ohjelmoinnin, paina painiketta saadaksesi aikaa 00:00 ja paina painiketta: se alkaa pyöriä välillä 00-01-02.....23-24. Se on ohjelmoitu aika koneen käynnistämiseksi. Ohjelmoitu aika peruutetaan, kun kompressori kytketään manuaalisesti joka kerta. Ohjelmoitu aika pysyy muuttumattomana, kun kone lakkaa toimimasta täyden vesisäiliön vuoksi tai sulatuksen aikana.

VEDENTYHJENNYS

Kun vesisäiliö on täynnä, säiliö täynnä -merkkivalo syttyy, toiminta lakkaa automaattisesti ja äänimerkki hälyttää 15 kertaa ilmoittaakseen käyttäjälle, että vesi täytyy tyhjentää säiliöstä.

SÄILIÖN TYHJENNYS

1. Paina säiliötä sivuilta kevyesti molemmilla käsillä ja vedä säiliö ulos.

1. Heitä kerääntynyt vesi pois.

HUOM.

1. Älä poista kelluketta säiliöstä. Säiliö täynnä -anturi ei enää pysty tunnistamaan veden tasoa oikein ilman kelluketta ja vettä voi vuotaa säiliöstä.

1. Jos säiliö on likainen, pese se kylmällä tai viileällä vedellä. Älä käytä pesuainetta, hankaussientä, kemikaaleilla käsiteltyjä polylineja, bensiiniä, bentseeniä, tinneriä tai muita liuottimia, koska ne voivat naarmuttaa ja vahingoittaa säiliötä ja aiheuttaa vesivuodon.
2. Kun laitat säiliön paikalleen, paina se napakasti paikalleen molemmilla käsillä. Jos säiliötä ei aseteta oikein, SÄILIÖ TÄYNNÄ -anturi aktivoituu ja kosteudenpoistaja ei toimi.

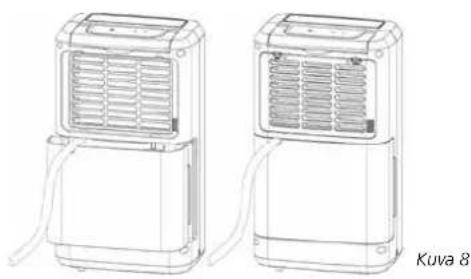

JATKUVA VEDEN TYHJENNYS

Yksikössä on jatkuvan veden poistoportti. Laita muovinen letku (jonka sisähalkaisija on 10 mm) tyhjennysaukkoon (keskitason levyllä), vedä ulos vesisäiliön sivusta, asenna se paikalleen ja järjestä tyhjennysputki. Vettä säiliöstä voi tyhjentää jatkuvasti yksikön jatkuvan tyhjennyksen portista.

YLLÄPITO

KOSTEUDENPOISTAJAN PUHDISTUS

A. RUNGON PUHDISTUS

Puhdista se pehmeällä, kostealla liinalla.

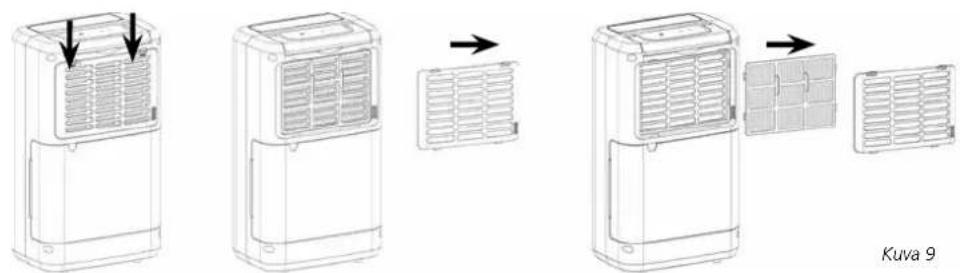

B. ILMANSUODATTIMEN PUHDISTUS

1. Avaa sisäänottoaukon ritilä ensin ja poista ilmansuodatin.

2. Puhdista ilmansuodatin

Pyyhkäise pölynimurilla kevyesti ilmansuodattimen pinnalta lian poistamiseksi. Jos ilmansuodatin on poikkeuksellisen likainen, pese se lämpimällä vedellä ja miedolla pesuaineella ja kuivaa huolellisesti.

Kuva 10

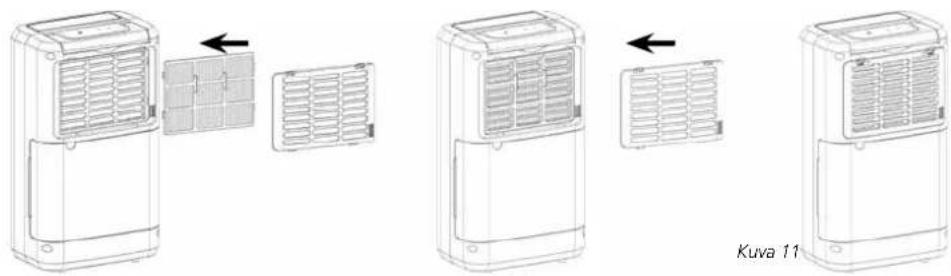

3. Kiinnitä ilmansuodatin

Laita suodatin ritilään tasaisesti ja laita sisäänottoaukon ritilä oikeaan paikkaan.

VARASTOINTI

Jos konetta ei käytetä pitkään aikaan, toimi seuraavasti:

1. Irrota pistoke pistorasiasta ja tyhjennä säiliö. Anna säiliön ja kosteudenpoistajan kuivua täydellisesti.
2. Puhdista ilmansuodatin.
3. Säilytä laitetta pölyttömässä paikassa, mieluiten muovilla peitettynä.

VIANETSINTÄ

Tarkista seuraavat kohdat, ennen kuin otat yhteyttä tekniseen tukeen:

Ongelma Syy Ratkaisu
Yksikkö ei toimi	Virtajohtoa ei ole liitetty. Laita pistoke pistorasiaan.
	Vesisäiliö on tãynnă. Poista vesi sãliöstä.
	Vesisäiliötã ei ole laitettu takaisin oikein.	Laita vesisäiliö oikeaan asentoon.
	Onko huoneen lämpötila yli 35 °C tai alle 5 °C?	Sujoauslaite on aktivoitu ja yksik-köö ei voi kãynnistää.
Laite ei poista koscutta	Ilmansuodatin on tukossa. Puhdista ilmansuodatin.
	Lämpötila tai suhteellinen kos-teus on liian alhainen huoneessa, jossa laitetta kãytetään.	On normalaia, ettã laite ei poista koscutta nãissã olosuheissa.
	Onko sisãänottokanava tai pois-tokanava tukossa?	Poista este sisãänottokanavasta tai poistokanavasta.
Kosteudenpoistaja toimii mutta vähentäsuhteelista kosteutta riittämätömästi.	Huone on liian suuri.	Suosittelemme suuremman kapa-siteetin kosutenpoistajan käytöä.
	Tilassa on liian monia kosteuden-låhteitä.	Suosittelemme suuremman kapa-siteetin kosutenpoistajan käytöä.
	Tuuletusta on liikaa.	Vähennä tuuletusta (esim. sulje verhot ja ovet).
Ilmaa ei tule ulos	Onko ilmansuodatin tutkeutunut?	Puhdista ilmansuodatin Kosteudenpoistajan puhdistus -kohdan ohjeiden mukaan.
Laite on meluisa	Onko yksikkö kallelaan tai epä-vakaa?	Siirrä yksikkö vakaaseen, tukev-aan paikkaan.
	Onko ilmansuodatin tutkeutunut?	Puhdista ilmansuodatin Kosteudenpoistajan puhdistus -kohdan ohjeiden mukaan.
E1-koodi	Putken lämpötila-anturin toimin-tahäiriö	Vaihda Putken lämpötila-anturi

TAKUUEHDOT

Kosteudenpoistajalla on kahden vuoden takuu OSTOPÄIVÄMÄÄRÄSTÄ. Kaikki materiaali- tai valmistusviat korjataan maksutta.

Takuuta koskevat seuraavat ehdot:

• Mitään korvausvaatimuksia, mukaan lukien välilliset vahingot, ei käsitellä.
• Komponenttien korjaukset tai vaihto takuuaikana ei johda takuuajan pidentämiseen.
• Takuu ei ole voimassa, jos laitteeseen on tehty muutoksia, muita kuin alkuperäisiä komponentteja on asennettu tai jos kolmas osapuoli on korjannut kosteudenpoistajan.
• Takuu ei kata normaalille kulumiselle altistuvia komponentteja, kuten suodattimia.
• Takuu on voimassa vain, kun vaatimuksen mukana esitetään alkuperäinen, muuttamaton ja päivämäärällä varustettu ostokuitti.
• Takuu ei kata vahinkoja, jotka aiheutuvat käyttöohjeessa kuvatuista toimista poikkeavista toimista tai laiminlyönneistä.
• Kosteudenpoistajan tai komponenttien toimituskulut ja kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kulujen välttämiseksi suosittelemme käyttöohjeiden lukemista aina ensin huolellisesti. Jos se ei ratkaise ongelmaa, vie kosteudenpoistaja jakelijalle korjattavaksi.

TEKNISET TIEDOT

Malli D 210 D 216
Sähkönkulutus kW 0,280 0,300
Virransyöttö V / Hz / Ph 220-240/50/1	20-240/50/1
Kosteudenpoistokapasiteetti (kosteunden posto 30 °C:ssa, suhteellinen kosteus 80 %)	I / 24h	10	16
Kosteudenpoistokapasiteetti (kosten pointo 27 °C:ssa, suhteellinen kosteus 60 %)	1 / 24h 5 8
Vesisäiliön kapasiteetti L 2 2
Ilmavirta (nim.)* m3/h 120 120
Huoneille enintään* m3 40 - 60 70 - 100
Käytövalue °C 5 - 35 5 - 35
Kompressorityppi Reciprocating Reciprocating
Kylmäainetyppi/lataus	R / g	R290 / 45	R290 / 45
Paineimu / poisto	bar	10 / 26	10 / 26
Mitat (I x s x k)	mm	276 x 185 x 480	276 x 185 x 480
Nettopaino	kg	9,5	9,5
Kokonaispoino	kg	11	11
Äänenpainetaso	dB(A)	41	41
Yksikön suojaus		IPX0	IPX0
Sulake		2A/250V	2A/250V

*Viitteellinen

Voidaan muuttaa ilman ilmoitusta etukäteen.

Älä hävitä sähkölaitteita lajittelemattomana talousjätteenä, vaan käytä kierrätyspistettä. Ota yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja kierrätyksestä. Jos sähkölaitteet hävitetään kaatopaikoilla, vaaralliset aineet voivat vuotaa pohjaveteen ja päätyä ravintoketjuun ja vaurioittaa näin terveyttäsi ja hyvinvointiasi. Kun vaihdat vanhat laitteet uusiin, jälleenmyyjä on lain mukaan velvoitettu ottamaan vanhan laitteen takaisin hävittämistä varten maksutta.
