D 216 - Avfukter QLIMA - Gratis bruksanvisning og manual

Produkttype	Avfukter
Merke	Qlima
Modell	D 216
Avfuktingskapasitet (30°C, 80% RF)	16 L/24h
Avfuktingskapasitet (27°C, 60% RF)	8 L/24h
Vanntank	2 L
Mål (L x B x H)	276 x 185 x 480 mm
Nettovekt	9,5 kg
Strømforsyning	220-240 V ~ 50 Hz
Effektforbruk	0,300 kW
Driftstemperatur	5 °C til 35 °C
Kjølemiddel	R290 (45 g)
Lydnivå	41 dB(A)
Funksjoner	Fuktighetsinnstilling (30-90 %), Tidsur (1-24 t), Automatisk stopp ved full tank, Kontinuerlig avløp
Vedlikehold	Rengjøring av luftfilter (vaskbart med vann), Rengjøring av tanken med lunkent vann
Sikkerhet	Kompressorbeskyttelse (omstart etter 3 min), Bruk i rom >4 m², Ikke bruk skjøteledning, Automatisk stopp ved full tank
Beskyttelsesklasse	IPX0
Garanti	2 år

Ofte stilte spørsmål - D 216 QLIMA

Hvordan stiller jeg inn ønsket fuktighet?

Bruk knappene OPP og NED for å velge et nivå mellom 30 % og 90 % i trinn på 5 %. Kompressoren stopper når luftfuktigheten er 2 % lavere enn den innstilte verdien, og starter på nytt etter 3 minutter hvis den overstiger innstillingen med 3 %.

Hva gjør jeg hvis indikatoren for full tank lyser?

Tøm tanken ved å ta den forsiktig ut, og sett den deretter tilbake ved å trykke den godt på plass. Indikatoren slukker og apparatet starter automatisk igjen. Ikke fjern flottøren fra tanken.

Hvordan bruker jeg kontinuerlig avløp?

Sett inn en plastslange (innvendig diameter 10 mm) i den kontinuerlige avløpsåpningen bak, og led den til et avløp. Vannet vil renne ut kontinuerlig uten at du trenger å tømme tanken.

Hvor ofte må luftfilteret rengjøres?

Rengjør luftfilteret regelmessig for å unngå unødvendig energiforbruk. Åpne innløpsgrillen, ta ut filteret, sug støv eller vask det i lunkent vann med et mildt vaskemiddel. Tørk det grundig før du setter det tilbake.

Hva betyr feilkoden E1?

Koden E1 indikerer en feil på rørledningens temperatursensor. Sensoren må skiftes. Kontakt et autorisert serviceverksted.

Apparatet starter ikke, hva bør jeg sjekke?

Kontroller at apparatet er koblet til en jordet stikkontakt, at tanken er riktig satt inn og ikke er full, og at romtemperaturen er mellom 5 °C og 35 °C. Hvis problemet vedvarer, vent 3 minutter (kompressorbeskyttelse) og prøv igjen.

Hvorfor bråker apparatet?

Unormal støy kan skyldes at apparatet står skjevt eller ustøtt: plasser det på en plan og stabil overflate. Kontroller også at luftfilteret ikke er tett, da dette kan overbelaste viften.

Hva er anbefalt maksimalt areal for dette apparatet?

Anbefalt romvolum er 70 til 100 m³, tilsvarende omtrent 30 til 40 m² (standard takhøyde). For større rom anbefales en modell med høyere kapasitet.

Hvilken type kjølemiddel brukes?

Apparatet bruker R290 (propan), et brennbart men miljøvennlig kjølemiddel (GWP = 3). Fyllingen er 45 g. Apparatet må installeres i et rom større enn 4 m² og håndteres av en sertifisert fagperson.

Hvordan lagrer jeg apparatet over lengre tid?

Koble fra apparatet, tøm og tørk tanken, rengjør luftfilteret, og oppbevar det på et tørt sted beskyttet mot støv, helst med et trekk.

BRUKSANVISNING D 216 QLIMA

Til rette vedkommende,

God fornøyelse med din avfukter.

Med vennlig hilsen

PVG Holding B.V.

Kundeserviceavdelingen

1 LES VENNLIGST BRUKSANVISNINGEN FØRST.

2 HVIS DU ER I TVIL OM NOE, KONTAKT DIN FORHANDLER.

DK

20

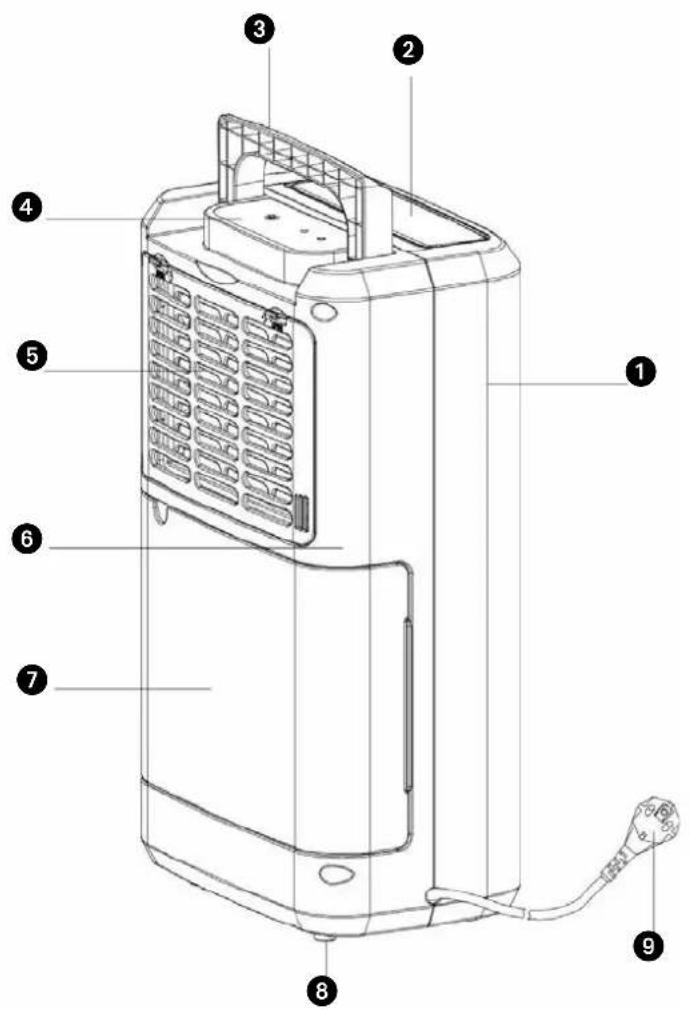

Fig. 1

VIKTIGE KOMPONENTER

1 Frontdeksel Utløpshåndtak 4 Kontrollpanel 6 Filterboks 6 Bakdeksel 7 Beholder Gummiføtter Strømledning

SIKKERHETSINSTRUKSJONER

eller andre antennelseskilder.

1.2 Arbeidsprosedyre

1.6 Ingen antennelseskilder

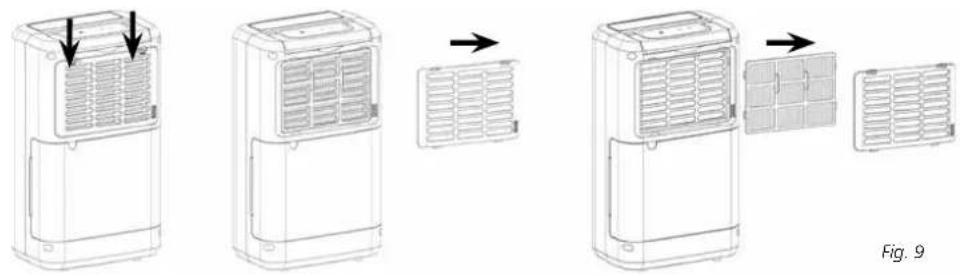

1. Åpne innløpsgitteret og fjern luftfilteret.

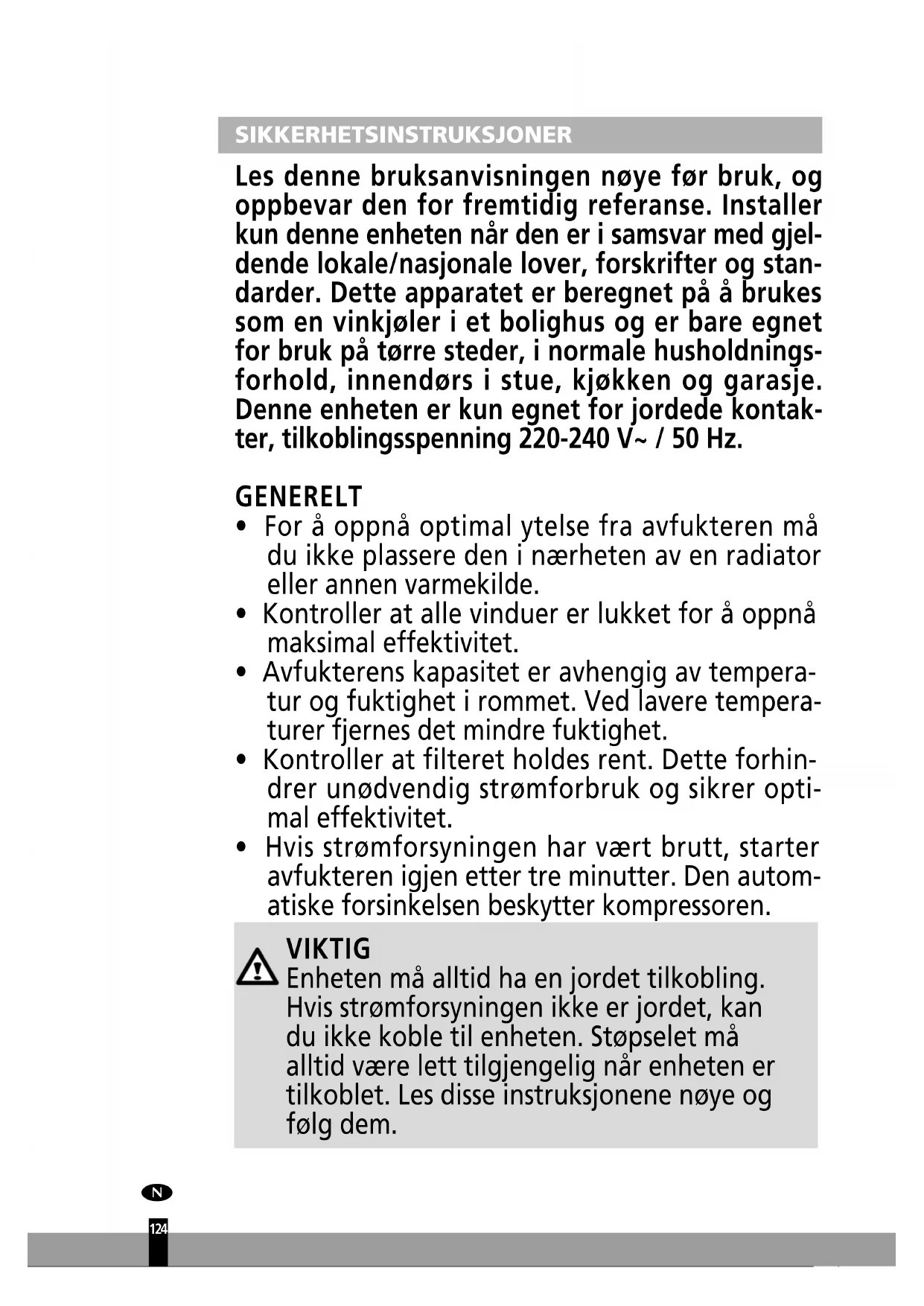

Les denne bruksanvisningen nøye før bruk, og oppbevar den for fremtidig referanse. Installer kun denne enheten når den er i samsvar med gjeldende lokale/nasjonale lover, forskrifter og standarder. Dette apparatet er beregnet på å brukes som en vinkjøler i et bolighus og er bare egnet for bruk på tørre steder, i normale husholdningsforhold, innendørs i stue, kjøkken og garasje. Denne enheten er kun egnet for jordede kontakter, tilkoblingsspenning 220-240 V~ / 50 Hz.

GENERELT

• For å oppnå optimal ytelse fra avfukteren må du ikke plassere den i nærheten av en radiator eller annen varmekilde.
• Kontroller at alle vinduer er lukket for å oppnå maksimal effektivitet.
• Avfukterens kapasitet er avhengig av temperatur og fuktighet i rommet. Ved lavere temperaturer fjernes det mindre fuktighet.
• Kontroller at filteret holdes rent. Dette forhindrer unødvendig strømforbruk og sikrer optimal effektivitet.
• Hvis strømforsyningen har vært brutt, starter avfukteren igjen etter tre minutter. Den automatiske forsinkelsen beskytter kompressoren.

VIKTIG

Enheten må alltid ha en jordet tilkobling. Hvis strømforsyningen ikke er jordet, kan du ikke koble til enheten. Støpselet må alltid være lett tilgjengelig når enheten er tilkoblet. Les disse instruksjonene nøye og følg dem.

• Strømtilførselen må svare til nettspenningen som er angitt på merkeetiketten.
• Stikkontakten og strømforsyningen må være egnet for strømmen som er angitt på merkeetiketten.
• Støpselet på enhetens kabel må passe inn i stikkontakten.
• Enheten må plasseres på en flat og stabil overflate.

Strømforsyningen til enheten må kontrolleres av en fagperson dersom du er i tvil om hvorvidt det passer.

• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring eller kunnskap, med mindre de har fått tilsyn eller instruksjon angående bruken av apparatet av en person som har ansvar for deres sikkerhet.
• Dette apparatet er produsert i henhold til CEs sikkerhetsstandarder. Men må du også passe på selv, som med enhver annen elektrisk maskin eller apparat.
• Ikke dekk til luftinntaket og uttaket.
• Tøm vannbeholderen før du flytter enheten.
• Ikke la enheten komme i kontakt med kjemikalier.
• Aldri spray enheten med vann eller senk den i vann.
• Ikke stikk gjenstander inn i åpningene på enheten.
• Ta alltid støpselet ut av stikkontakten før du rengjør eller bytter enheten eller komponenter.

på enheten.

• Bruk aldri en skjøteledning til å koble enheten til strømforsyningen. Hvis det ikke finnes en egnet jordet stikkontakt, må den installeres av en autorisert elektriker. Barn bør være under tilsyn for å sikre at de ikke leker med apparater. Eventuelle reparasjoner og/eller vedlikehold må kun utføres av en faglært tekniker. Følg instruksjonene for bruk og vedlikehold som angitt i brukerhåndboken til denne enheten. Fjern alltid støpselet til enheten fra stikkontakten når den ikke er i bruk.
• En skadet strømledning eller støpsel må alltid skiftes av en anerkjent elektriker eller leverandør.
• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de er under tilsyn eller har fått instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn skal ikke leke med apparatet.
• Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.
• Hvis nettledningen er skadet, må den byttes ut av et servicecenter som er autorisert av Qlima eller tilsvarende kvalifiserte personer for å unngå fare.

OBS!

• Bruk aldri enheten hvis strømledning, støpsel, kabinett eller kontrollpanel er skadet. La aldri strømledningen komme i klemme, eller la den komme i kontakt med skarpe kanter.
• Unnlatelse av å følge instruksjonene kan føre til at garantien på enheten blir ugyldig.
• Ikke plasser avfukteren på bad eller andre steder der det er sannsynlig at vann kan sprayes på avfukteren.

Spesifikke opplysninger om apparater med R 290 kjølemiddel.

• Les alle advarslene nøye.
• Ikke bruk andre verktøy enn de som anbefales av produsenten når du avrimer og rengjør apparatet.
• Apparatet må plasseres i et område uten kontinuerlige antennelseskilder (for eksempel: åpen flamme, gass eller elektrisk utstyr i drift).
• Ikke punkter og ikke brenn.
• Dette apparatet inneholder Y g (se merke etikettens bakside) av R290 kjølemiddelgass. R290 er en kjølemiddelgass som overholder de europeiske miljødirektiver. Ikke punkter deler av kjølemiddelkretsen. Vær oppmerksom på at kjølevæsken ikke lukter.
• Hvis apparatet er installert, betjent eller lagret i et uventilert område, må rommet være utformet for å forhindre opphopning av kjølemiddellekkasje. Da dette kan medføre fare for brann eller eksplosjon, på grunn av antennelse av kjølemiddelet, forårsaket av elektriske ovner,

ovner eller andre antennelseskilder.

• Apparatet må lagres på en slik måte at mekanisk svikt forhindres.
• Personer som opererer eller arbeider på kjølemiddelkretsen, må ha riktig sertifisering utstedt av en organisasjon som sikrer kompetanse i håndtering av kjølemidler, i henhold til en bestemt vurdering, anerkjent av foreninger i bransjen.
• Reparasjoner må utføres basert på anbefaling fra produsenten.

Vedlikehold og reparasjoner som krever hjelp av annet kvalifisert personell, må utføres under tilsyn av en person som er spesialisert innen bruk av brennbare kjølemidler.

Apparatet må installeres, betjenes og lagres i et rom med et gulvareal større enn 4m² . Apparatet skal oppbevares i et godt ventilert område hvor romstørrelsen tilsvarer romområdet som er angitt for bruk.

INSTRUKSJONER FOR REPARERING AV APPARATER SOM INNEHOLDER R290

1 GENERELLE INSTRUKSJONER

Denne bruksanvisningen er beregnet for bruk av personer som har tilstrekkelig bakgrunn innen elektrisk, elektronisk, kuldeteknisk og mekanisk erfaring.

1.1 Kontroller til området

Før arbeid på systemer som inneholder brannfarlige kjølemidler, er det nødvendig med en sikkerhetskontroll for å sikre at antennelsessannsynligheten minimeres. For reparasjon av kjølesystemet, skal følgende forholdsregler overholdes før arbeid på systemet.

1.2 Arbeidsprosedyre

Arbeid skal utføres under en kontrollert prosedyre for å minimere risikoen for at brannfarlig gass eller damp er til stede mens arbeidet utføres.

Alt vedlikeholdspersonell og andre som arbeider i lokalområdet skal instrueres om arbeidets art som utføres. Arbeid i lukkede rom skal unngås. Området rundt arbeidsområdet skal deles av. Sørg for at området er gjort trygt, ved kontroll av brannfarlig materiale.

1.4 Kontroll av forekomst av kjølemiddel

Området skal kontrolleres med en passende kjølemiddeldetektor før og under arbeidet for å sikre at teknikeren er oppmerksom på potensielt brennbar gass i atmosfæren. Forsikre deg om at lekkasjegjenkjenningsutstyret som brukes, er egnet for bruk med brannfarlige kjølemidler, dvs. gnistfritt, tilstrekkelig forseglet eller sikker.

1.5 Tilstedeværelse av brannslukningsapparat

Hvis det skal utføres noe varmearbeid på kjøleutstyret eller tilhørende deler, skal egnet brannslukningsutstyr være tilgjengelig. Ha et tørt pulver eller et brannslukningsanlegg i nærheten av påfyllingsområdet.

1.6 Ingen antennelseskilder

Ingen person som utfører arbeid i forhold til et kjølesystem som innebærer å utsette rørarbeid som inneholder eller har inneholdt brennbart kjølemiddel, skal bruke antennelige kilder slik at det kan føre til brann- eller eksplosjonsfare. Alle mulige antennelige kilder, inkludert sigarettrøyking, skal holdes tilstrekkelig langt unna installasjonsstedet, reparasjon, fjerning og avhending, i tilfelle brannfarlig kjølemiddel muligens kan slippes ut i omgivelsene. Før arbeidet utføres, skal området rundt utstyret undersøkes for å sikre at det ikke er brannfare eller antenningsrisiko. "Røyking forbudt" skilt skal vises.

1.7 Ventilert område

Sørg for at området er åpent eller at det er tilstrekkelig ventilert før du går inn i systemet eller utfører varme arbeider. En grad av ventilasjon skal fortsette i den perioden arbeidet utføres. Ventilasjonen skal på en sikker måte fordele det frigitte kjølemidlet og utstøte det fortrinnsvis i atmosfæren.

1.8 Kontroller av kjøleutstyret

Når elektriske komponenter endres, skal de være egnet til formålet og til riktig spesifikasjon. Til enhver tid skal produsentens retningslinjer for vedlikehold og service følges. Hvis du er i tvil, ta kontakt med produsentens tekniske avdeling for å få hjelp. Følgende kontroller skal brukes på installasjoner som bruker brannfarlige kjølemidler:

• Lastestørrelsen er i samsvar med romstørrelsen der kjølemiddelholdige deler er installert;
• ventilasjonsmaskineriet og uttakene fungerer tilstrekkelig og er ikke blokkert;
• hvis det brukes en indirekte kjølekrets, skal sekundærkretsen kontrolleres for tilstedeværelse av kjølemiddel;
• merkingen til utstyret fortsetter å være synlig og leselig. Merkinger og tegn som er uleselige skal korrigeres;
• kjølerør eller komponenter er installert i en posisjon der de ikke er utsatt for noe stoff som kan korrodere kjølemiddelholdige komponenter, med mindre komponentene er konstruert av materialer som er motstandsdyktige mot korrosjon eller er beskyttet hensiktsmessig mot å bli korrodert.

1.9 Kontroller for elektriske enheter

Reparasjon og vedlikehold av elektriske komponenter skal inkludere innledende sikkerhetskontroller og komponentinspeksjonsprosedyrer. Hvis det finnes en feil som kan kompromittere sikkerheten, skal ingen strømforsyning kobles til kretsen før den tilfredsstillende håndteres. Hvis feilen ikke kan korrigeres umiddelbart, men det er nødvendig å fortsette operasjonen, skal det benyttes en tilstrekkelig midlertidig løsning. Dette skal rapporteres til eieren av utstyret, slik at alle parter er informert. Første sikkerhetskontroll skal omfatte:

• at kondensatorene er utladet: dette skal gjøres på en sikker måte for å unngå mulighet for gnister;
• at det ikke finnes elektriske komponenter og ledninger som er utsatt under lading, gjenoppretting eller rensing av systemet;
• at det er kontinuitet i jordingen.

2 REPARASJONER AV FORSEGLEDE KOMPONENTER

2.1 Under reparasjoner av forseglede komponenter skal alle elektriske forsyninger kobles fra utstyret som blir bearbeidet før eventuell fjerning av forseglede deksler, etc. Hvis det er absolutt nødvendig å ha på strømforsyning til utstyr under service, skal en permanent driftsform for lekkasjegjenkjenning være plassert på det mest kritiske punktet for å advare om en potensiell farlig situasjon. 2.2 Spesiell oppmerksomhet skal følges for å sikre at ved å arbeide med elektriske komponenter, blir føringsrøret her endret på en sikker måte at beskyttelsens nivå ikke påvirkes. Dette skal inkludere skader på kabler, for mange tilkoblinger, klemmer som ikke er laget til originalspesifikasjon, skade på tetninger, feil montering av kjertler, etc.

Kontroller at apparatet er montert sikkert.

Forsikre deg om at tetninger eller tetningsmaterialer ikke er forringet slik at de ikke lenger tjener til å hindre inntrengning av brannfarlig atmosfære. Reservedeler skal være i samsvar med produsentens spesifikasjoner.

MERK: Bruken av silikonforseglingsmiddel kan hemme effektiviteten til enkelte typer lekkasjegjenkjenningutstyr. Sikre komponenter trenger ikke isoleres før de arbeider på dem.

3 REPARASJONER AV SIKRE KOMPONENTER

Ikke bruk permanent induktiv eller kapasitiv belastning til kretsen uten å sørge for at dette ikke overskrider den tillatte spenningen og strømmen som er tillatt for utstyret som er i bruk.

Sikre komponenter er de eneste typene som kan bearbeides mens de er i nærheten av en brannfarlig atmosfære. Testapparatet skal være på riktig område.

Bytt kun komponenter med deler spesifisert av produsenten. Andre deler kan føre til antennelse av kjølemiddel i atmosfæren fra en lekkasje.

4 KOBLING

Kontroller at koblingene ikke vil bli utsatt for slitasje, korrosjon, overdreven trykk, vibrasjon, skarpe kanter eller andre skadelige miljøeffekter. Sjekken skal også ta hensyn til effektene av aldring eller kontinuerlig vibrasjon fra kilder som kompressorer eller vifter.

5 OPPDAGELSE AV BRANNFARLIGE KJØLEMIDLER

Under ingen omstendigheter skal potensielle antenningskilder bli brukt til å lete etter eller oppdage kjølemiddellekkasjer. En halogen fakkel (eller annen detektor som bruker en åpen ild) skal ikke brukes.

6 METODER FOR Å OPPDAGE LEKKASJE

Følgende lekkasjeoppdagelsesmetoder anses som akseptable for systemer som inneholder brannfarlige kjølemidler. Elektroniske lekkasjedetektorer skal brukes til å oppdage brannfarlige kjølemidler, men følsomheten kan ikke være tilstrekkelig, eller det kan trenge kalibrering. (Gjenkjenningutstyr skal kalibreres i et kjølemiddelfritt område.)

Sørg for at detektoren ikke er en potensiell antennekilde og egner seg for det brukte kjølemediet. Lekkasjedeteksjonsutstyr skal settes til en prosentandel av LFL i kjølemediet og skal kalibreres til det kjølemediet som brukes, og riktig gassprosent (25% maksimalt) er bekreftet.

Lekkasjedeteksjonsvæsker er egnet for bruk med de fleste kjølemedier, men bruk av vaskemidler som inneholder klor skal unngås, da klor kan reagere med kjølemediet og korrodere kobberrørene.

Hvis det er mistanke om lekkasje, skal alle åpne flammer fjernes / slokkes.

Hvis det oppdages en lekkasje av kjølemedium som krever lodding, skal alt kjølemedium fjernes fra systemet, eller isoleres (ved hjelp av avstengningsventiler) i en del av systemet fjernt fra lekkasjen. Oksygenfritt nitrogen (OFN) skal deretter renses gjennom systemet både før og under loddeprosessen.

7 FJERNING OG TØMMING

Ved å bryte inn i kjølemediumkretsen for å gjøre reparasjoner - eller for å gjøre et annet formål - skal konvensjonelle prosedyrer brukes. Det er imidlertid viktig at beste praksis følges siden brennbarhet er en vurdering. Følgende fremgangsmåte skal følges: fjern kjølemedium; rens kretsen med inaktiv gass; tøm; rens igjen med inaktiv gass; åpne kretsen ved kutting eller lodding.

Kjølemediumfyllingen skal utvinnes i de riktige gjenvinningsflasker. Systemet skal "skylles" med OFN for å gjøre enheten trygg. Denne prosessen må kanskje gjentas flere ganger. Trykkluft eller oksygen skal ikke brukes til denne oppgaven. Spyling skal oppnås ved å bryte vakuumet i systemet med OFN og fortsette å fylle inntil arbeidstrykket oppnås, lufte ut i atmosfæren og til slutt trekke ned til et vakuum. Denne prosessen skal gjentas til det ikke er kjølemedium igjen i systemet.

Når den siste OFN-fyllingen brukes, skal systemet ventileres ned til atmosfæretrykk for å muliggjøre at arbeidet finner sted. Denne operasjonen er helt avgjørende hvis loddingsoperasjoner på rørene skal gjennomføres. Sørg for at utløpet til vakuumpumpen ikke er nær noen antennelige kilder, og at det er ventilasjon tilgjengelig.

8 FYLLEPROSEDYRER

I tillegg til konvensjonelle fylleprosedyrer skal følgende krav følges. Forsikre deg om at det ikke forekommer forurensning av forskjellige kjølemedier når du bruker fylleutstyr. Slanger skal være så korte som mulig for å minimere mengden kjølemedium som finnes i dem. Sylindrene skal holdes oppreist. Kontroller at kjølesystemet er jordet før du fyller systemet med kjølemedium. Merk systemet når fyllingen er fullført (hvis ikke allerede). Ekstrem forsiktighet skal utvises for å unngå overfylling av kjølesystemet.

Før oppfylling av systemet skal det trykkprøves med OFN. Systemet skal lekkasjetestes etter fylling, og før igangkjøring. En oppfølgingslekkasjetest skal utføres før du forlater stedet.

9 AVVIKLING

Før du utfører denne prosedyren, er det viktig at teknikeren er fullstendig kjent med utstyret og alle dens detaljer. Det anbefales god praksis ved at alle kjølemidler gjenvinnes trygt. Før oppgaven utføres, skal det tas en olje- og kjølemiddelprøve dersom det kreves analyse for gjenbruk av gjenvunnet kjølemiddel. Det er viktig at 4 GB elektrisk strøm er tilgjengelig før oppgaven påbegynnes. a) Bli kjent med utstyret og dets drift. b) Isolere det elektriske systemet. c) Før du prøver prosedyren, sørg for at: Mekanismhåndteringsutstyr er tilgjengelig, om nødvendig, for håndtering av kjølemiddelflasker; d) Alt personlig verneutstyr er tilgjengelig og brukes riktig; gjenopprettingsprosessen overvåkes til enhver tid av en kompetent person; e) Gjenvinningutstyr og sylindere samsvarer med de relevante standarder. f) Pump ned kjølemiddel, om mulig. g) Hvis et vakuum ikke er mulig, lag en manifold slik at kjølemiddelet kan fjernes fra ulike deler av systemet. h) Kontroller at sylinderen er plassert på skalaene før gjenvinning finner sted. i) Start gjenvinningsmaskinen og bruk den i henhold til produsentens instruksjoner. j) Ikke overfyll sylindrene. (Ikke fyll mer enn 80 %). k) Ikke overskride maksimalt arbeidstrykk på sylinderen, selv midlertidig. l) Når sylinderne er fylt riktig og prosessen fullført, må du forsikre deg om at sylinderne og utstyret raskt fjernes fra stedet og at alle isolasjonsventiler på utstyret er stengt. m) Gjenvunnet kjølemiddel må ikke fylles i et annet kjølesystem, med mindre det er rengjort og kontrollert.

10 MERKING

Utstyret skal merkes med at det har blitt avviklet og tømt for kjølemiddel. Etiketten skal være datert og signert. Kontroller at det er etiketter på utstyret med beskrivelse av at utstyret inneholder brennbart kjølemiddel.

11 GJENVINNING

Når du fjerner kjølemiddel fra et system, enten for service eller avvikling, anbefales det at alle kjølemidler fjernes trygt. Ved overføring av kjølemiddel i sylindere, sørg for at bare egnede kjølemiddelgjenvinningsylindere benyttes. Kontroller riktig antall sylindere, for at den totale systemfyllingen er tilgjengelig. Alle sylindere som skal brukes er beregnet for det gjenvunnede kjølemiddelet og merket for det kjølemiddelet (dvs. spesielle sylindere for gjenvinning av kjølemiddel). Sylindrene skal være komplett med trykkavlastningsventil og tilhørende avstengningsventiler i god stand. Tomme gjenvinningssylindere blir tømt og, om mulig, avkjølt før gjenvinning oppstår.

Gjenvinningsutstyret skal være i god stand, med et sett med instruksjoner til stede, og skal være egnet for gjenvinning av brannfarlige kjølemidler. I tillegg skal et sett med kalibrerte vekter være tilgjengelig og i god stand. Slanger skal være komplett med lekkasjefrie koblinger og være i god stand. Før du bruker gjenvinningsmaskinen, kontroller at den er i god stand, har blitt ordentlig vedlikeholdt, og at eventuelle elektriske komponenter er forseglet for å forhindre antenning i tilfelle frigjøring av kjølemiddel. Kontakt produsenten hvis du er i tvil.

Det gjenvunnede kjølemiddelet skal returneres til kjølemiddelleverandøren i riktig gjenvinningsylinder, og det aktuelle avfallsoverføringsnotatet er arrangert. Ikke bland kjølemidler i gjenvinningsenheter, og spesielt ikke i sylindere.

Hvis kompressorer eller kompressoroljer skal fjernes, må du sørge for at de er tømt til et akseptabelt nivå for å sikre at brannfarlig kjølemiddel ikke forblir i smøremidlet. Tømningsprosessen skal utføres før kompressoren returneres til leverandørene. Bare elektrisk oppvarming til kompressorkroppen skal brukes for å akselerere denne prosessen.

Når olje dreneres fra et system, skal det utføres sikkert.

NØDVENDIG AVSTAND

Respekter den nødvendige avstanden fra enheten til vegger og andre gjenstander. Se illustrasjon 2.

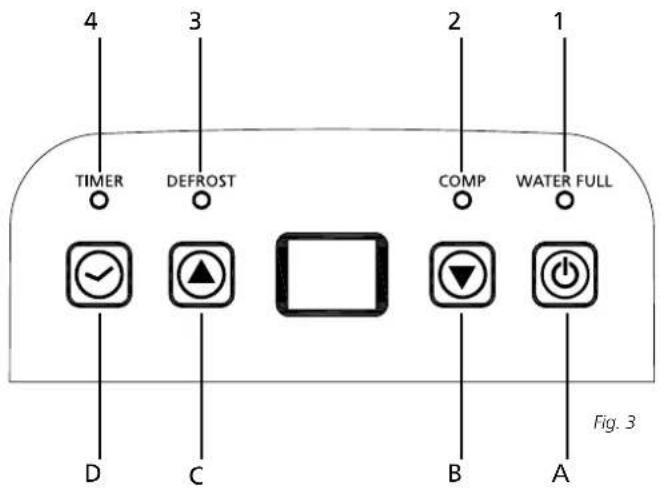

KONTROLLPANEL

LED-LYSINDIKATORER

1. LED-LYS FOR OVERFYLLING AV VANN Rød
2. COMP-LED

Grønn

1. AVISING

Grønn

1. TIDSUR-LED

Oransje

FUKTIGHETSNIVÅ OG TIDSUR MED 2-SIFRET DISPLAY

Indikatoren har 3 funksjoner:

1. Når du stiller inn fuktigheten, vil den indikere fuktigheten du har valgt.
2. Når du programmerer tiden for når enheten skal slå seg på og av, vil den vise timene.
3. Når miljøets fuktighet er lavere enn 35%, vil den vise «LO».
4. Når miljøets fuktighet er høyere enn 95%, vil den vise «H».

TRYKKNAPP-FUNKSJONER

A. Strømbryter B. NED-trykknapp C. OPP-trykknapp D. Tidsur-trykknapp

BETJENING

1. Trykk på -knappen en gang for å starte. Trykk på den igjen for å stoppe.
2. Trykk på Eller-knappen for å stille inn ønsket fuktighetsnivå i rommet, som kan stilles fra 30% til 90% med 5% intervaller. Etter en stund, når luftfuktigheten er lavere enn den valgte fuktigheten med 2%, stopper kompressoren. Når luftfuktigheten er lik eller høyere enn den valgte fuktigheten med 3%, vil kompressoren starte på nytt etter 3-minutters beskyttelsestid for kompressoren.
3. Trykk på -knappen for å starte tidsur-innstillingen. Trykk på knappen for å programmere tiden når enheten slås på og slås av. Hvis du vil avbryte tidsuret, kan du trykke på knappen for å justere klokken til 00, og trykke på knappen, den vil gå fra 00-01-02.....23-24. Det er den programmerte tiden for å bytte maskinen. Den programmerte tiden vil bli kansellert når du skal bytte kompressor manuelt hver gang. Den programmerte tiden forblir uendret dersom maskinen slutter å fungere på grunn av overfylling av vann eller under avriming.

VANNDRENERING

Når dreneringstanken er full, vil indikatorlampen for full tank slås på, operasjonen stopper automatisk og den piper 15 ganger for å varsle brukeren om at vannet må tømmes fra dreneringstanken.

TOMMING AV DRENERINGSTANKEN

1. Trykk lett på siden nede av tanken med begge hender og trekk tanken forsiktig ut.

1. Kast det oppsamlede vannet.

BEMERK

1. Ikke fjern flottøren fra vanntanken. Vannføleren vil ikke lenger kunne registrere vannstanden riktig uten at flottøren, og vannet kan lekke fra vanntanken.

1. Hvis dreneringstanken er skitten, kan den vaskes med kaldt eller lunkent vann. Ikke bruk vaskemiddel, skuresvamper, kjemisk behandlede støvkluter, bensin, benzen, tynnere eller andre løsningsmidler, da disse kan ripe og skade tanken og forårsake vannlekkasje.
2. Trykk tanken ordentlig på plass med begge hendene ved bytte av dreneringstanken. Hvis tanken ikke er riktig plassert, vil «TANK FULL»-sensoren bli aktivert, og avfukteren vil ikke fungere.

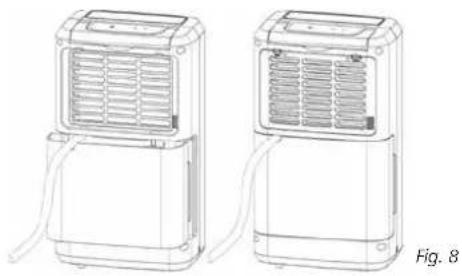

KONTINUERLIG VANNDRENERING

Enheten har en kontinuerlig dreneringsport. Ved hjelp av et plastrør (med en indre diameter på 10 mm) i avløpshullet (på mellomplaten), strekk ut fra siden av vanntanken, monter den på plass og sett på plass avløpsrøret. Vannet i dreneringstanken kan kontinuerlig tømmes ut fra den kontinuerlige porten på enheten.

VEDLIKEHOLD

RENGJØRING AV AVFUKTEREN

A. RENGJØRING AV HOVEDDELEN

Tørk den med en myk, fuktig klut.

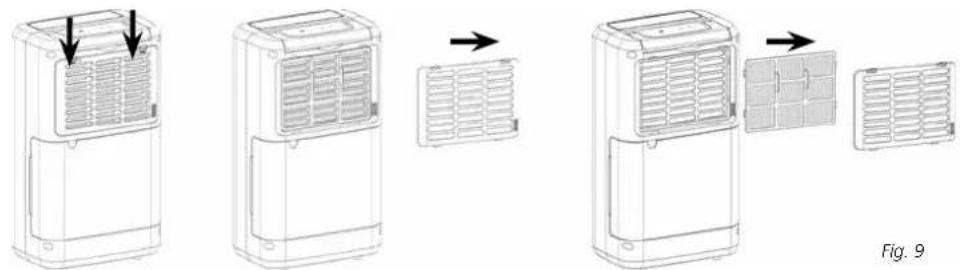

B. RENGJØRING AV LUFTFILTERET

1. Åpne inntakslokket og fjern luftfilteret.

2. Rengjøring av luftfilteret

Kjør en støvsuger lett over overflaten av luftfilteret for å fjerne smuss. Hvis luftfilteret er svært skittent, vask det med varmt vann og mildt rengjøringsmiddel og tørk grundig.

Fig. 10

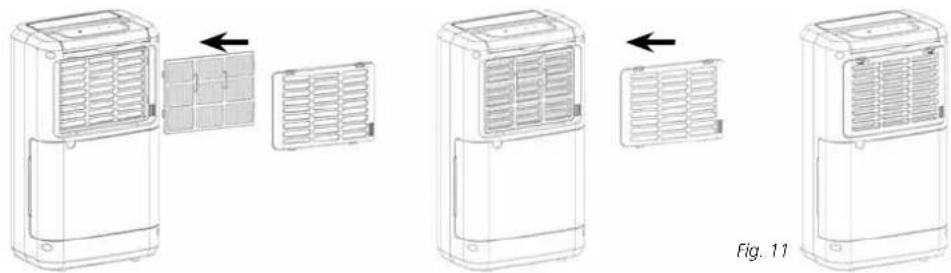

3. Fest luftfilteret

Sett inn filteret i grillen og plasser inntakslokket på riktig sted.

LAGRING

1. Fjern støpselet fra stikkontakten og tøm beholderen. La beholderen og avfukteren tørke godt.
2. Rengjøring av luftfilteret.
3. Oppbevar enheten på et støvfritt sted, fortrinnsvis dekket med plast.

PROBLEMLØSNING

Problem Årsak Løsning
Enheten virker ikke.	Strømledningen er ikke tilkoblet.	Sett støpselet inn i stikkontakten.
	Vannbeholderen er full. Fjern van	net fra beholderen.
	Vannbeholderen er ikke satt rik-tig på plass.	Plasser vannbeholderen i riktig posisjon.
	Er romtemperaturen over 35 °C eller under 5 °C?	Beskyttsesenheten er aktivert og encheten kan ikke startes.
Enheten avfukter不解.	Luftfilteret er tilstoppet. Rengjöring av luftfilteret.
	Temperaturen eller relativ luft-fuktigkeit i rommet hvor appara-tet er i drift er for lav.	Det er normal at apparatet不解 avfukter ippe forholdene.
	Er inntakskanalen eller utløpsk-analen hindret?	Fjern hindringen fra utløpska-nalen eller inntakskanalen.
Avfukteren virker, men reduserer den relative fuktigheten utilstrekkelig.	Rommet er for stort.	Vi anbefaler Å bruke en avfukter med større kapasitet.
	Det er for mange kilder til fuk-tighet.	Vi anbefaler Å bruke en avfukter med større kapasitet.
	Det er for mye ventilasjon.	Reduser ventilasjonen (f.eks. lukk gardinene og steng dorene).
Ingen luftkommen ut Er luftfilteret tilstoppet?		Rengjør luftfilteret som beskre- vet under «Rengjöring av avfuk-teren».
Produktet er støyete	Er encheten skrå eller ustabil?	Flytt encheten til et stabilt og solid sted.
	Er luftfilteret tilstoppet?	Rengjør luftfilteret som beskre- vet under «Rengjöring av avfuk-teren».
E1-kode Rørtemperatursen		soren mislyktes Bytt rortemperatuursensoren

VILKÅR FOR GARANTI

Det er en to-års garanti på avfukteren fra kjøpsdato. Alle material- eller produksjonsfeil vil bli reparert gratis.

Følgende gjelder:

• Alle erstatningskrav, inkludert følgeskade, vil bli underholdt.
• Eventuelle reparasjoner eller utskifting av komponenter i garantiperioden vil ikke føre til forlengelse av garantiperioden.
• Garantien bortfaller hvis det er gjort endringer, uoriginale komponenter er montert, eller hvis avfukteren har blitt reparert av en tredjepart.
• Komponenter som er utsatt for normal slitasje, slik som stativer, dekker ikke av garantien.
• Garantien er kun gyldig ved presentasjon av den opprinnelige, uendrede og dato-stemplede kvitteringen.
• Garantien dekker ikke skader som skyldes handlinger som avviker fra de som er beskrevet i brukerhåndboken eller forsømmelse.
• Transportkostnader og risikoene involvert i transport av avfukteren eller komponenter, skal alltid være kjøperens ansvar.

For å hindre unødvendige utgifter, anbefaler vi at du alltid leser denne bruksanvisningen nøye først. Hvis dette ikke gir en løsning, ta med avfukteren til forhandleren for reparasjon.

TEKNISKE SPESIFIKASJONER

Modell D 210 D 216
Strømforbruk kW 0,280 0,300
Strømforsyning V / Hz / Ph 220-240/50	1 220-240/50/1
Avfuktingskapasitet (fuktfjerning ved 30 °C, 80 % relativ fuktighet)	1 / 24h 10	16
Avfuktingskapasitet (fuktfjerning ved 27 °C, 60 % relativ fuktighet)	1 / 24h 5 8
Kapasitet vannbeholder I 2 2
Luftstrøm (nom.) * m3/h 120	120
For rom opp til *	m3	40 - 60	70 - 100
Driftsområde	°C	5 - 35	5 - 35
Kompressortype		Reciprocating	Reciprocating
Kjølemedietype / ladning	R / classe	R290 / 45	R290 / 45
Trykksuging / utladning	bar	10 / 26	10 / 26
Dimensjoner (b x d x h)	mm	276 x 185 x 480	276 x 185 x 480
Nettovekt	kg	9,5	9,5
Bruttovekt	kg	11 11
Lydtrykknivå	dB(A)	41 41
Enhetsbeskyttelse		IPX0	IPX0
Sikring		2A/250V	2A/250V

• Brukes som indikasjon

Med forbehold om endringer uten forutgående varsel.

Kast ikke elektrisk utstyr som usortert kommunalt avfall, bruk separate innsamlingsanlegg. Kontakt din lokale myndighet for informasjon om tilgjengelige innsamlingssystemer. Hvis elektriske apparater avhendes i deponier eller søppelhauger, kan farlige stoffer lekke ut i grunnvannet, komme inn i næringskjeden, og skade helse og trivsel. Når du erstatter gamle apparater med nye, er forhandleren lovlig forpliktet til å ta tilbake det gamle apparatet til avhending, uten kostnader for deg.

Nyt din luftavfukter.

1.4 Kontroller for forekomsten av kjølemiddel
