D 216 - Deumidificatore QLIMA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Deumidificatore
Marca	Qlima
Modello	D 216
Capacità di deumidificazione (30°C, 80% UR)	16 L/24h
Capacità di deumidificazione (27°C, 60% UR)	8 L/24h
Serbatoio dell'acqua	2 L
Dimensioni (L x P x H)	276 x 185 x 480 mm
Peso netto	9,5 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza assorbita	0,300 kW
Temperatura di funzionamento	5 °C a 35 °C
Refrigerante	R290 (45 g)
Livello sonoro	41 dB(A)
Funzioni	Regolazione dell'umidità (30-90 %), Timer (1-24 h), Arresto automatico serbatoio pieno, Scarico continuo
Manutenzione	Pulizia del filtro aria (lavabile con acqua), Pulizia del serbatoio con acqua tiepida
Sicurezza	Protezione del compressore (riavvio dopo 3 min), Utilizzo in stanza >4 m², Non utilizzare prolunghe, Arresto automatico serbatoio pieno
Classe di protezione	IPX0
Garanzia	2 anni

Domande frequenti - D 216 QLIMA

Come regolare l'umidità desiderata?

Utilizzare i pulsanti SU e GIÙ per scegliere un livello tra 30% e 90% con incrementi del 5%. Il compressore si ferma quando l'umidità ambiente è inferiore del 2% rispetto al valore selezionato e si riavvia dopo 3 minuti se supera del 3% il valore impostato.

Cosa fare se la spia di serbatoio pieno si accende?

Svuotare il serbatoio rimuovendolo delicatamente, quindi riposizionarlo premendo saldamente. La spia si spegne e l'apparecchio si riavvia automaticamente. Non rimuovere il galleggiante dal serbatoio.

Come utilizzare lo scarico continuo?

Inserire un tubo di plastica (diametro interno 10 mm) nell'orifizio di scarico continuo situato sul retro, quindi indirizzarlo verso uno scarico. L'acqua scorrerà in continuo senza dover svuotare il serbatoio.

Con quale frequenza bisogna pulire il filtro dell'aria?

Pulire il filtro dell'aria regolarmente per evitare un consumo eccessivo di energia. Aprire la griglia di ingresso, rimuovere il filtro, aspirare la polvere o lavarlo con acqua tiepida e un detergente delicato. Asciugarlo accuratamente prima di rimetterlo a posto.

Cosa significa il codice di errore E1?

Il codice E1 indica un difetto del sensore di temperatura del tubo. È necessario sostituire questo sensore. Contattare il servizio di assistenza autorizzato.

L'apparecchio non si accende, cosa controllare?

Verificare che l'apparecchio sia collegato a una presa con messa a terra, che il serbatoio sia ben posizionato e non pieno, e che la temperatura ambiente sia compresa tra 5 °C e 35 °C. Se il problema persiste, attendere 3 minuti (protezione del compressore) e riprovare.

Perché l'apparecchio fa rumore?

Un rumore anomalo può derivare da un'installazione inclinata o instabile: posizionare l'apparecchio su una superficie piana e solida. Verificare anche che il filtro dell'aria non sia ostruito, cosa che potrebbe forzare il ventilatore.

Qual è la superficie massima consigliata per questo apparecchio?

Il volume trattato consigliato è da 70 a 100 m³, corrispondente a una superficie di circa 30-40 m² (altezza standard del soffitto). Per stanze più grandi, si consiglia un modello di capacità superiore.

Quale tipo di gas refrigerante viene utilizzato?

L'apparecchio utilizza R290 (propano), un refrigerante infiammabile ma rispettoso dell'ambiente (GWP = 3). La carica è di 45 g. L'apparecchio deve essere installato in una stanza di oltre 4 m² e maneggiato da un professionista certificato.

Come conservare l'apparecchio per un lungo periodo?

Scollegare l'apparecchio, svuotare e asciugare il serbatoio, pulire il filtro dell'aria e riporlo in un luogo asciutto al riparo dalla polvere, preferibilmente coperto con una fodera.

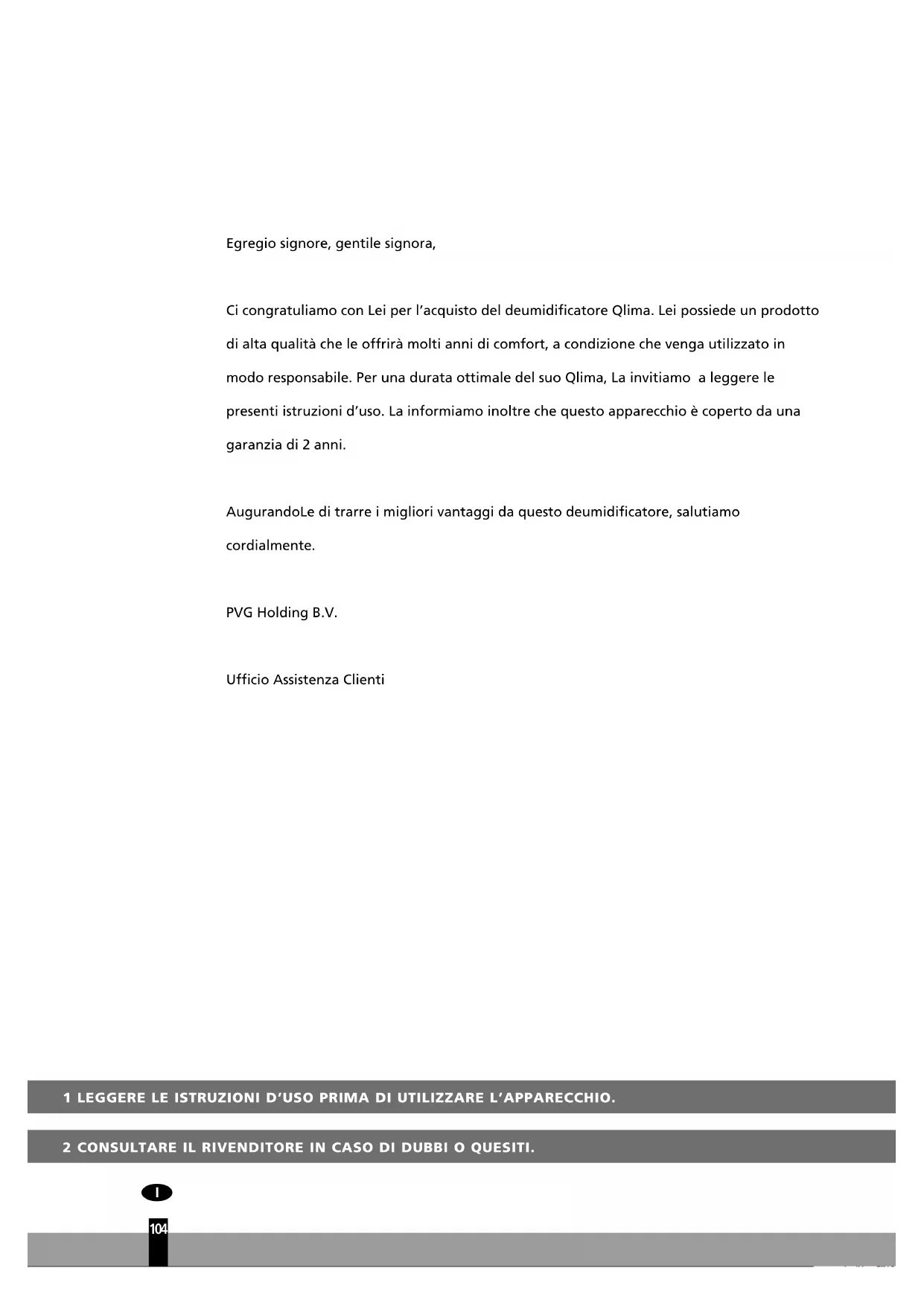

MANUALE UTENTE D 216 QLIMA

Ci congratuliamo con Lei per l'acquisto del deumidificatore Qlima. Lei possiede un prodotto di alta qualità che le offrirà molti anni di comfort, a condizione che venga utilizzato in modo responsabile. Per una durata ottimale del suo Qlima, La invitiamo a leggere le presenti istruzioni d'uso. La informiamo inoltre che questo apparecchio è coperto da una garanzia di 2 anni.

AugurandoLe di trarre i migliori vantaggi da questo deumidificatore, salutiamo cordialmente.

PVG Holding B.V.

Ufficio Assistenza Clienti

1 LEGGERE LE ISTRUZIONI D'USO PRIMA DI UTILIZZARE L'APPARECCHIO.

2 CONSULTARE IL RIVENDITORE IN CASO DI DUBBI O QUESITI.

Fig. 1

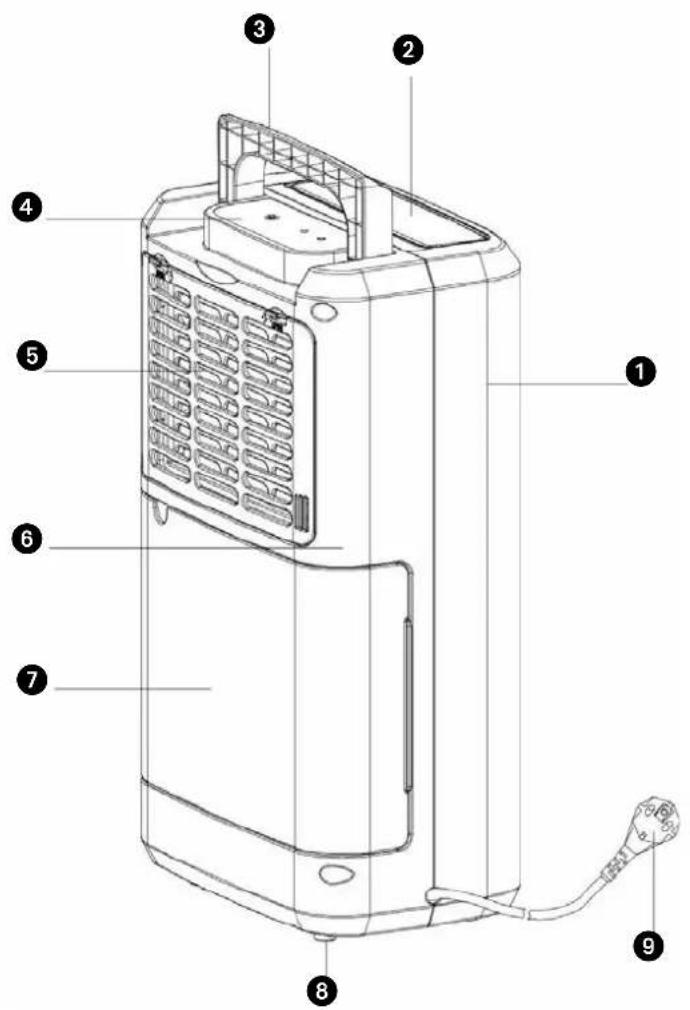

COMPONENTI PRINCIPALI

Copertura anteriore, Presa, Maniglia, Pannello di controllo, Cassetta del filtro, Copertura posteriore, Serbatoio, Piedini in gomma, Cavo di alimentazione

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come deumidificatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V./ ~50 Hz.

NORME GENERALI

• Per ottenere un funzionamento ottimale, è preferibile evitare di posizionare l'apparecchio in prossimità di un termosifone o di un'altra fonte di calore.
• Assicurarsi che tutte le finestre siano chiuse, in modo da permettere all'apparecchio di funzionare con la massima efficienza.
• La capacità di deumidificazione dipende dalla temperatura e dall'umidità presente nell'ambiente di utilizzo. È pertanto un fenomeno normale che, se la temperatura è bassa, verrà sottratta meno umidità.
• Controllare il filtro dell'aria e assicurarsi che rimanga sempre pulito. L'operazione serve a prevenire un inutile spreco di energia e contribuisce ad assicurare una resa ottimale dell'apparecchio.
• Una volta tolta la spina di alimentazione dalla presa, l'apparecchio può essere riattivato solo dopo alcuni minuti, a causa del ritardo automatico, adottato allo scopo di proteggere il compressore.

IMPORTANTE

L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione. È inoltre opportuno assicurare un agevole accesso alla spina elettrica. Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite;

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• La tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• la spina del cordone elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie piana e stabile.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

• L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di

persone responsabili della sicurezza degli utenti.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
• Le griglie di ingresso e uscita dell'aria non vanno mai coperte.
• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio.
• Evitare il contatto fra l'apparecchio e le sostanze chimiche.
• L'apparecchio va tenuto al riparo dall'acqua, evitare gli spruzzi e non immergerlo in acqua.
• Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.
• Prima di interventi di pulizia o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.
• L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.
• Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.
• Eventuali interventi di riparazione vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio. Rispettare le istruzioni di manutenzione.
• Quando l'apparecchio è posto fuori servizio o si tiene inutilizzato, staccare sempre la spina dalla presa di corrente.
• La sostituzione di un cordone elettrico danneggiato è un intervento riservato a personale qualificato o al centro di assistenza.
• Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.
• I bambini non dovrebbero giocare col dispositivo.
• Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.
• Nel caso in cui il cavo elettrico risulti danneggiato e onde evitare qualsiasi rischio, provvedere alla sua sostituzione rivolgendosi ad un centro di assistenza autorizzato Qlima o ad un riparatore qualificato.

ATTENZIONE!

• Non usare mai l'apparecchio se il cordone elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato e si deve evitare che entri in contatto con oggetti taglienti o acuminati.
• La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio. Non collocare il deumidificatore in bagno o in altri luoghi in cui vi sia la possibilità che spruzzi d'acqua possano raggiungere l'apparecchio.

Informazioni specifiche relative ad apparecchiature con gas refrigerante R 290.

• Leggere attentamente tutte le avvertenze.
• Quando si sbrina e si pulisce l'apparecchiatura, non utilizzare strumenti diversi da quelli consigliati

dall'azienda produttrice.

• L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensione continue (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione). Non forare e non bruciare.
• Questa apparecchiatura contiene Y g (vedere la targhetta sul retro del dispositivo) di gas refrigerante R290.
• R290 è un gas refrigerante conforme con le direttive europee in materia di ambiente. Non perforare alcuna parte dell'impianto del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenere odore.
• Se l'apparecchiatura è installata, azionata o riposta in una zona non aerata, la stanza deve essere progettata in modo da prevenire l'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosione dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione.
• L'apparecchiatura deve essere conservata in modo tale da prevenire guasti meccanici.
• Le persone che azionano o lavorano sull'impianto del refrigerante devono avere la certificazione appropriata rilasciata da una organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeranti in conformità con la valutazione specifica riconosciuta dalle associazioni del settore.
• Le riparazioni devono essere effettuate sulla base della raccomandazione dell'azienda produttrice.

Interventi di manutenzione e riparazione che richiedono l'assistenza di altro personale qualificato devono essere effettuati sotto la supervisione di

una persona specializzata nella gestione dei refrigeranti infiammabili.

L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4 m². L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290

1 ISTRUZIONI GENERALI

Questo manuale di istruzioni è destinato all'uso da parte di persone in possesso di un adeguato background di conoscenze nei settori di elettricità, elettronica, refrigerazione e meccanica.

1.1 Controlli dell'area

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, è necessario effettuare controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell'impianto di refrigerazione, è necessario rispettare le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

1.2 Procedure di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente mentre il lavoro viene eseguito.

1.3 Area di lavoro generale

Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.

1.4 Controllo per la presenza di refrigerante

L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il tecnico sia consapevole di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sia adatta per l'uso con refrigeranti infiammabili, cioè priva di scintille, adeguatamente sigillata o intrinsecamente sicura.

1.5 Presenza dell'estintore

Se devono essere eseguite delle lavorazioni a caldo nelle apparecchiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO₂ adiacente alla zona di caricamento.

1.6 Nessuna fonte di ignizione

Nessuna persona che esegue lavoro in relazione a un sistema di refrigerazione che implica l'esposizione di una tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal sito di installazione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato nello spazio circostante. Prima di effettuare il lavoro, l'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali "Non Fumare" devono essere visualizzati.

1.7 Area ventilata

Garantire che l'area sia all'aperto o che sia adeguatamente ventilata prima di irrompere nel sistema o effettuare qualsiasi lavorazione a caldo. Un certo grado

di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperdere in modo sicuro qualsiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.

1.8 Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. I controlli seguenti devono essere applicati agli impianti che utilizzano refrigeranti infiammabili:

• La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contenenti refrigerante.
• Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.
• Se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante.
• La marcatura dell'apparecchiatura continua ad essere visibile e leggibile. Marcature e segni illeggibili devono essere corretti.
• Tubo o componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti siano costruiti con materiali che sono intrinsecamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.

1.9 Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe compromettere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sarebbe adeguatamente riparato. Se il problema non può essere risolto immediatamente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. I controlli di sicurezza preliminari devono includere:

• che i condensatori siano scarichi: quello deve essere fatto in modo sicuro per evitare il rischio di scintille;
• che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto;
• che ci sia continuità della messa a terra.

2 RIPARAZIONI DI COMPONENTI A TENUTA

2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa. 2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare che lavorando sui componenti elettrici, l'involucro non sia alterato in modo tale da comprometterne il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc.

Assicurarsi che il dispositivo sia montato saldamente.

Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.

NOTA L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito, garantendo che questo non superi la tensione ammissibile e la corrente permessa per l'apparecchiatura in uso.

I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere alla valutazione corretta.

Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.

4 CABLAGGIO

Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazione anche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.

5 RILEVAMENTO DI REFRIGERANTI INFIAMMABILI

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere utilizzata una torcia ad alogenuro (o qualsiasi altro rilevatore che utilizzi una fiamma).

6 METODI DI RILEVAMENTO DELLE PERDITE

I seguenti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contenenti refrigeranti infiammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitare di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante).

Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere confermata.

I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere evitato l'uso di detergenti contenenti cloro in quanto il cloro può corrodere la tubazione in rame.

Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/spente.

Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dal sistema, oppure isolato (per mezzo di valvole di intercettazione) in una parte del sistema lontano dalla perdita. Azoto privo di ossigeno (N) deve essere spurgato attraverso il sistema sia prima che durante il processo di brasatura.

7 RIMOZIONE E SCARICO

Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - o per qualsiasi altro scopo - devono essere utilizzate procedure convenzionali. È tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La seguente procedura deve essere rispettata: rimuovere il refrigerante; effettuare lo spurgo del circuito con gas inerte; scaricare; spurgare nuovamente con gas inerte; aprire il circuito mediante taglio o brasatura.

Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Il sistema deve essere sciacquato con azoto privo di ossigeno per rendere l'unità sicura. Questo processo può richiedere di essere ripetuto più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio deve essere effettuato rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatare in atmosfera e infine tirare fino al vuoto. Questo processo deve essere ripetuto fino a quando non c'è più refrigerante all'interno del sistema.

Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatato verso la pressione atmosferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e che sia disponibile ventilazione.

In aggiunta alle procedure di caricamento tradizionali, i seguenti requisiti devono essere seguiti. Garantire che non si verifichi contaminazione di diversi fluidi refrigeranti quando si utilizzano apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante contenuta in essi. Le bombole devono essere mantenute in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga messo a terra prima di caricare il sistema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è già). Prestare estrema attenzione a non riempire eccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, deve

essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata a completamento del caricamento, ma prima della messa in servizio. Una prova di tenuta successiva deve essere effettuata prima di lasciare il sito.

9 DISMISSIONE

Prima di eseguire questa procedura, è essenziale che il tecnico abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i loro dettagli.

Si consiglia per buona prassi che tutti i refrigeranti siano recuperati in modo sicuro. Prima di effettuare questa attività, un campione di olio e di refrigerante deve essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato.

È essenziale che l'alimentazione elettrica sia disponibile prima che l'attività venga iniziata.

a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento. b) Isolare l'impianto elettricamente. c) Prima di tentare la procedura, assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di refrigerante. d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente. e) Le attrezzature di recupero e le bombole siano conformi alle norme appropriate. f) L'impianto del refrigerante sia vuotato tramite pompa, se possibile. g) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti dell'impianto. h) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero. i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore. j) Non riempire eccessivamente le bombole. (Non più dell'80% in volume di liquido caricato.) k) Non superare la pressione massima d'esercizio della bombola, anche temporaneamente. l) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal sito prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse. m) Il refrigerante recuperato non può essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato.

10 ETICHETTATURA

L'apparecchiatura dev'essere etichettata dichiarando che essa è stata disattivata e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.

11 RECUPERO

Quando si rimuove il refrigerante da un impianto, sia per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengano impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero di bombole corretto per contenere il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettate per il refrigerante (sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. I cilindri di recupero vuoti devono essere scaricati e, se possibile, raffreddati prima di effettuare un recupero.

L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e deve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilance di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.

Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.

Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore può essere impiegato per accelerare quel processo. Quando l'olio

viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.

DISTANZA RICHIESTA

Rispettare la distanza richiesta dell'apparecchio da muri e altri oggetti. Vedi la figura 2.

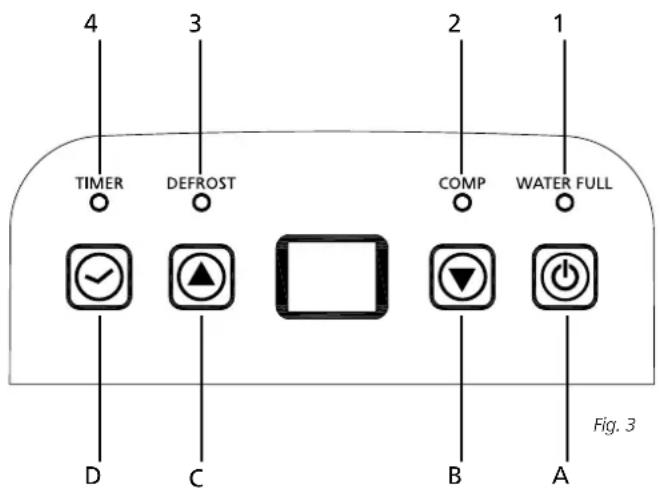

PANNELLO DI CONTROLLO

INDICATORIA LED

1. LED PIENO D'ACQUA Rosso
2. LED COMPRESSORE Verde
3. SBRINAMENTO Verde
4. LED TIMER Arancione

Display a 2 cifre livello di umidità e timer

L'indicatore dispone di 3 funzioni:

1. Quando si imposta l'umidità, indicherà l'umidità selezionata.
2. Quando si programma il tempo di accensione e spegnimento dell'unità, migliorerà l'ora.
3. Quando l'umidità dell'ambiente è inferiore al 35%, mostrerà "LO".
4. Quando l'umidità dell'ambiente è superiore al 95%, mostrerà "HI".

Funzioni dei pulsanti

A. Pulsante di accensione B. Pulsante VERSO IL BASSO C. Pulsante VERSO L'ALTO D. Pulsante timer

ISTRUZIONI DI FUNZIONAMENTO

1. Premere il pulsante una volta per avviare il funzionamento. Premerlo di nuovo per arrestare il funzionamento.
2. Premere il pulsante o per impostare il livello di umidità desiderato nella stanza, che può essere impostato da 30% a 90% a intervalli di 5%.

Dopo un periodo di azione, quando l'umidità dell'ambiente è inferiore all'umidità selezionata del 2%, il compressore si fermerà. Quando l'umidità dell'ambiente è uguale o superiore all'umidità selezionata del 3%, il compressore si riavvierà dopo i 3 minuti di tempo di protezione del compressore.

1. Premere il pulsante per iniziare l'impostazione del timer:

Premere il pulsante per programmare l'ora di accensione e quella di spegnimento dell'unità. Se si desidera cancellare la programmazione del timer, premere il pulsante per regolare l'ora a 00 e premendo il pulsante, scorrerà da 00-01-02....23-24. Si tratta dell'ora programmata per accendere la macchina. L'ora programmata sarà cancellata quando si accende il compressore manualmente ogni volta. L'ora programmata rimane immutata se la macchina smette di funzionare perché piena d'acqua o durante lo scongelamento.

SCARICO DELL'ACQUA

Quando il serbatoio di drenaggio è pieno, l'indicatore di serbatoio pieno si accende, l'operazione si ferma automaticamente e il cicalino suona per 15 volte per avvisare l'utente che deve essere vuotata l'acqua dal serbatoio di drenaggio.

Vuotare il serbatoio di drenaggio

1. Premere leggermente i lati del serbatoio con entrambe le mani ed estrarre delicatamente il serbatoio.

1. Scaricare l'acqua raccolta.

NOTA

1. Non rimuovere il galleggiante dal serbatoio dell'acqua. Il sensore di piano d'acqua non sarà più in grado di rilevare correttamente il livello dell'acqua perché il galleggiante e l'acqua potrebbe fuoriuscire dal serbatoio dell'acqua.

1. Se il serbatoio di drenaggio è sporco, lavarlo con acqua fredda o tiepida. Non utilizzare detergente, spugne abrasive, panni per la polvere trattati chimicamente, benzina, benzene, diluenti o altri solventi in quanto questi potrebbero graffiare e danneggiare il serbatoio causando perdite di acqua.
2. Quando si sostituisce il serbatoio di drenaggio, premere fortemente il serbatoio in posizione con entrambe le mani. Se il serbatoio non è posizionato in modo appropriato, il sensore "SERBATOIO PIENO" sarà attivato e il deumidificatore non funzionerà.

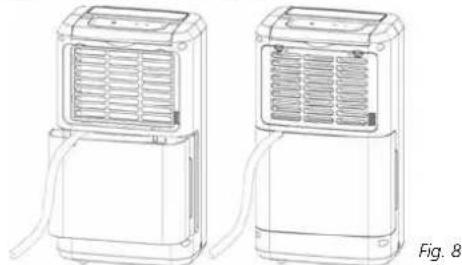

Drenaggio continuo dell'acqua

L'unità dispone di una porta per il drenaggio continuo. Utilizzando un tubo di plastica (con diametro interno 10mm ) inserirlo nel foro di drenaggio (sulla piastra intermedia), farlo uscire sul lato del serbatoio dell'acqua, installarlo in posizione e sistemare il tubo di drenaggio.

L'acqua nel serbatoio di drenaggio può essere drenata continuamente fuori dalla porta di drenaggio continuo dell'unità.

MANUTENZIONE

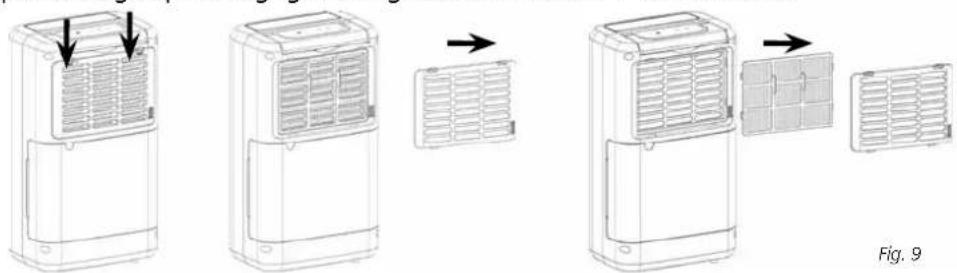

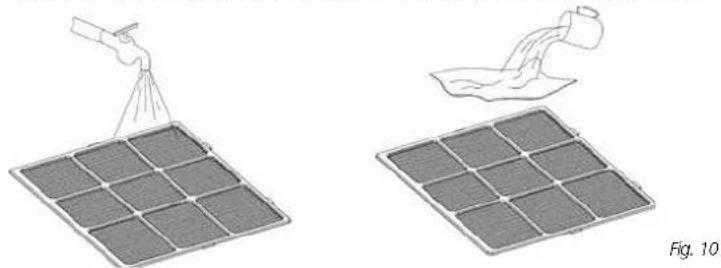

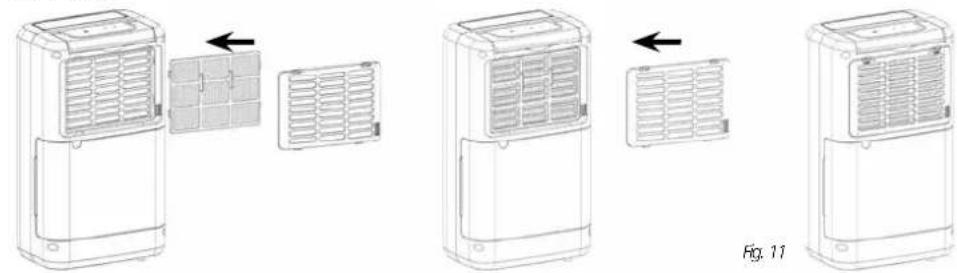

Pulire il deumidificatore

A. Pulire il corpo

Pulirlo con un panno morbido umido.

B. PULIRE IL FILTRO DELL'ARIA

1. In primo luogo aprire la griglia di ingresso e rimuovere il filtro dell'aria.

2. Pulire il filtro dell'aria

Passare leggermente un'aspirapolvere sulla superficie del filtro dell'aria per rimuovere lo sporco. Se il filtro dell'aria è particolarmente sporco, lavarlo con acqua calda e un detergente delicato e asciugarlo accuratamente.

3. Applicare il filtro dell'aria

Inserire il filtro nella griglia senza scosse e posizionare la griglia interna in posizione corretta.

COME RIPORRE L'APPARECCHIO

Se l'apparecchio deve rimanere inutilizzato per un lungo periodo di tempo, seguire i seguenti accorgimenti:

1. Togliere la spina alla presa e svuotare la vaschetta dell'acqua. Far asciugare la vaschetta e l'apparecchio.
2. Pulire il filtro dell'aria.
3. Riporre l'apparecchio in un locale protetto alla polvere; preferibilmente coprire l'apparecchio con un telo di plastica.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza tecnica, si consiglia di verificare i punti di seguito elencati:

Problema Causa probabile Rimedio
L'apparecchio non funziona.	La spina non è inserita nella presa.	Inserire la spina nella presa.
	Il serbatoio dell'acqua è pieno.	Vuotare il serbatoio.
	Il serbatoio dell'acqua è posizionato in modo errato.	Posizionare il serbatoio corretamente.
	La temperature della stanza è superiore a 35°C o inferiore a 5°C?	Il dispositivo di protezione è arrivato e l'unità non può essere avviata.
L'apparecchio non deumidifica l'ambiente	Il filtrò dell'aria è sporco. Pulire i	filtrò dell'aria.
	La temperatura o il tasso di umidità relativà dell'ambiente in cui si trovalepparecchio sono troppo bassi.	In talicircostanze ènormale che l'apparecchio non deumi-difichi.
	Ilcondotto di scarico o il con-dotto di ingressore sono ostruiti?	Rimuoverile'ostuzione dal con-dotto di scarico o dal condotto di ingressore.
Il deumidificatore funziona, ma non riesce a sottrarre sufficiente umidità dall'ambiente.	Il locale è troppo grande. Ci sono	troppe fonti di umidità.
	Ci sono troppe fonti di umidità.	Si consiglia diutilizzare un deumidificatore con maggiore potenza.
	Vi èccessiva ventilazione.	Ridurre la ventilazione (per esempio tirare le tende e chiu-dere le porte).
L'aria non viene scari-cata	L'aria non viene scaricata	Pulire il filtrò dell'aria cme spie-gato nelle scurici.
L'aria non viene scari-cata	L'unità è inclinata o instabile?	Spostare l'unità in una posizione stabile e robusta
	L'aria non viene scaricata	Pulire il filtrò dell'aria cme spie-gato nelle scurici.
Codice E1	Sensore di temperature del tubo non è riuscità.	Sostituire il sensore di tempera-tura del tubo.

CONDIZIONI DI GARANZIA

Il deumidificatore ha una garanzia di due anni a decorrere dalla data di acquisto. Entro tale termine saranno effettuati gratuitamente tutti gli interventi di riparazione in caso di difetti di fabbricazione o vizi del materiale.

Nella fattispecie si applicano le seguenti disposizioni:

• Saranno respinti tutti gli altri reclami o richieste di risarcimento, compresi quelli per danni derivanti.
• La riparazione o la sostituzione di componenti, entro il periodo di garanzia, non comporta un prolungamento della garanzia.
• La garanzia è nulla nel caso in cui siano state apportate modifiche al deumidificatore, siano state montate componenti non originali, o l'apparecchio sia stato riparato da terzi.
• Le componenti soggette a normale usura non sono comprese nella garanzia.
• Per esigere l'applicazione della garanzia si dovrà presentare lo scontrino d'acquisto originale, datato, e non dovranno essere state apportate modifiche di alcun tipo all'apparecchio.
• La garanzia è nulla in caso di danni sorti in seguito ad azioni che differiscono da quanto indicato nelle istruzioni o in seguito a negligenza.
• Le spese ed i rischi del trasporto del deumidificatore sono sempre a carico dell'acquirente.

Per prevenire costi inutili, si consiglia di leggere sempre attentamente le istruzioni prima dell'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, portare il deumidificatore al rivenditore per la riparazione.

SPECIFICHE TECNICHE

Modello D 210 D 216
Potenza assorbita kW 0,280 0,300
Tensione di rete V / Hz / Ph 220-240/50/1 220-240/50/1
Riduzione dell'umidità (tasso dihumidityità relativa pari al 80% ad una temperature di 30°C)	L / 24h 10	16
Riduzione dell'umidità (tasso dihumidityità relativa pari al 60% ad una temperature di 27°C)	L / 24h 5 8
Capacità del serbatoio L 2 2
Flusso aria (nom.) * m3/h 120	120
Ideale par ambienti fino a *	m3	40 - 60	70 - 100
Temperatura di esercizio	°C 5 - 35	5 - 35
Tipo di compressore		Reciprocating	Reciprocating
Refrigerante tipo / peso	r / gr	R290 / 45	R290 / 45
Pressione di aspirazione / scarico	bar	10 / 26	10 / 26
Dimensioni unità (p x l x h)	mm	276 x 185 x 480	276 x 185 x 480
Netto peso unità	kg	9,5	9,5
Lordo peso unità	kg	11 11
Livello di rumore unità	dB(A) 41	41
Protezione unità		IPX0	IPX0
Amperaggio fusabile		2A/250V	2A/250V

• Da utilizzare a scopo indicativo.

Il costruttore si riserva il diritto di apportare modifiche senza avere l'obbligo di dover notificare in anticipo le variazioni effettuate.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere.

L'apparecchio contiene refrigerante R290 nella quantità indicata nella precedente tabella. Non scaricare il gas R290 nell'atmosfera: R290 è un gas fluorurato ad effetto serra con potenziale di riscaldamento globale GWP pari a 3.
