D 216 - Entfeuchter QLIMA - Kostenlose Bedienungsanleitung

Produkttyp	Luftentfeuchter
Marke	Qlima
Modell	D 216
Entfeuchtungsleistung (30 °C, 80 % rel. Feuchte)	16 L/24h
Entfeuchtungsleistung (27 °C, 60 % rel. Feuchte)	8 L/24h
Wassertank	2 L
Abmessungen (B x T x H)	276 x 185 x 480 mm
Nettogewicht	9,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	0,300 kW
Betriebstemperatur	5 °C bis 35 °C
Kältemittel	R290 (45 g)
Schallpegel	41 dB(A)
Funktionen	Luftfeuchtigkeitseinstellung (30-90 %), Timer (1-24 h), Automatische Abschaltung bei vollem Tank, Dauerentwässerung
Wartung	Reinigung des Luftfilters (waschbar mit Wasser), Reinigung des Tanks mit warmem Wasser
Sicherheit	Kompressorschutz (Neustart nach 3 Min.), Verwendung in Räumen >4 m², Kein Verlängerungskabel verwenden, Automatische Abschaltung bei vollem Tank
Schutzklasse	IPX0
Garantie	2 Jahre

Häufig gestellte Fragen - D 216 QLIMA

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Verwenden Sie die Tasten AUF und AB, um einen Wert zwischen 30 % und 90 % in 5 %-Schritten auszuwählen. Der Kompressor stoppt, wenn die Umgebungsfeuchtigkeit 2 % unter dem eingestellten Wert liegt, und startet nach 3 Minuten neu, wenn sie 3 % über dem Sollwert liegt.

Was tun, wenn die Anzeige für vollen Tank leuchtet?

Leeren Sie den Tank, indem Sie ihn vorsichtig herausnehmen, setzen Sie ihn dann wieder ein und drücken Sie fest. Die Anzeige erlischt und das Gerät startet automatisch neu. Entfernen Sie nicht den Schwimmer aus dem Tank.

Wie verwende ich die Dauerentwässerung?

Stecken Sie einen Plastikschlauch (Innendurchmesser 10 mm) in den Dauerentwässerungsanschluss auf der Rückseite und führen Sie ihn zu einem Abfluss. Das Wasser fließt kontinuierlich ab, ohne dass der Tank geleert werden muss.

Wie oft muss der Luftfilter gereinigt werden?

Reinigen Sie den Luftfilter regelmäßig, um einen übermäßigen Energieverbrauch zu vermeiden. Öffnen Sie das Einlassgitter, entnehmen Sie den Filter, saugen Sie den Staub ab oder waschen Sie ihn mit lauwarmem Wasser und einem milden Reinigungsmittel. Trocknen Sie ihn gründlich, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode E1?

Der Code E1 zeigt einen Defekt des Rohrleitungstemperatursensors an. Dieser Sensor muss ausgetauscht werden. Wenden Sie sich an den autorisierten Kundendienst.

Das Gerät schaltet sich nicht ein, was ist zu prüfen?

Überprüfen Sie, ob das Gerät an eine geerdete Steckdose angeschlossen ist, der Tank richtig eingesetzt und nicht voll ist, und die Raumtemperatur zwischen 5 °C und 35 °C liegt. Wenn das Problem weiterhin besteht, warten Sie 3 Minuten (Kompressorschutz) und versuchen Sie es erneut.

Warum macht das Gerät Geräusche?

Ein ungewöhnliches Geräusch kann durch eine schräge oder instabile Aufstellung verursacht werden: Stellen Sie das Gerät auf eine ebene und feste Oberfläche. Überprüfen Sie auch, ob der Luftfilter nicht verstopft ist, was den Lüfter belasten kann.

Welche maximale Raumgröße wird für dieses Gerät empfohlen?

Das empfohlene Behandlungsvolumen beträgt 70 bis 100 m³, was einer Fläche von etwa 30 bis 40 m² (Standardraumhöhe) entspricht. Für größere Räume wird ein Modell mit höherer Kapazität empfohlen.

Welche Art von Kältemittel wird verwendet?

Das Gerät verwendet R290 (Propan), ein brennbares, aber umweltfreundliches Kältemittel (GWP = 3). Die Füllmenge beträgt 45 g. Das Gerät muss in einem Raum von mehr als 4 m² installiert und von einem zertifizierten Fachmann gewartet werden.

Wie lagere ich das Gerät über einen längeren Zeitraum?

Trennen Sie das Gerät vom Stromnetz, leeren und trocknen Sie den Tank, reinigen Sie den Luftfilter und lagern Sie es an einem trockenen, staubgeschützten Ort, vorzugsweise mit einer Abdeckung.

BEDIENUNGSANLEITUNG D 216 QLIMA

Sehr geehrte Damen und Herren,

herzlichen Glückwunsch zum Kauf Ihres Entfeuchters! Sie haben ein hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen das Gerät vorschriftsmäßig. Lesen Sie daher zunächst diese Gebrauchsanweisung, damit Sie wissen, wie Sie Ihren Entfeuchter seiner optimalen Lebensdauer zuführen.

Wir gewähren Ihnen namens des Herstellers 2 Jahre Garantie auf eventuelle Material- oder Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit Ihrem Entfeuchter.

Mit freundlichen Grüßen

PVG Holding B.V.

Kundendienstabteilung

1 LESEN SIE ZUNÄCHST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN FACHHÄNDLER.

D

2

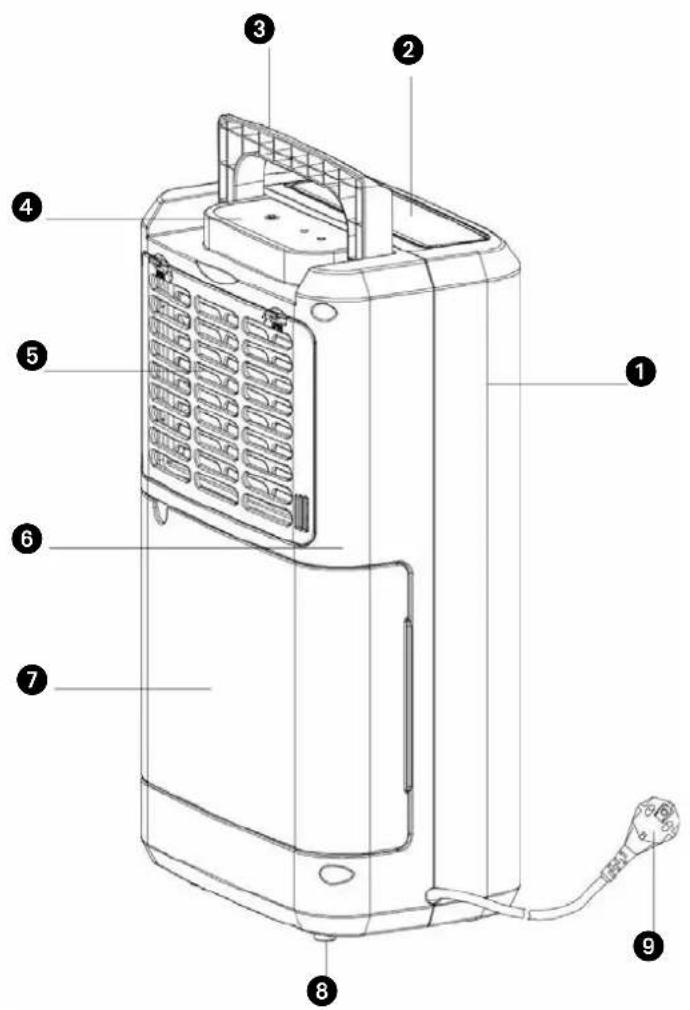

Fig. 1

HAUPTBAUTEILE

1 Vordere Verkleidung 2 Auslass 3 Griff 4 Bedienfeld 5 Filtergehäuse 6 Hintere Verkleidung 7 Wasserbehälter 8 Gummifüße 9 Netzkabel

Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Luftentfeuchter in Wohngebäuden bestimmt und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden. Das Gerät eignet sich ausschließlich für den Anschluss an geerdete Steckdosen mit einer Netzspannung von 220-240 Volt / ~50 Hertz.

ALLGEMEIN

• Für ein optimales Resultat sollten Sie das Gerät nicht zu nahe an einen Heizkörper oder eine andere Wärmequelle stellen.
• Achten Sie darauf, dass alle Fenster geschlossen sind; nur dann ist höchste Effizienz möglich. Die Entfeuchtungsleistung hängt von der Temperatur und der Luftfeuchtigkeit im Raum ab. Es ist normal, dass bei einer niedrigen Temperatur weniger Feuchtigkeit entfernt wird.
• Achten Sie darauf, dass der Luftfilter sauber bleibt. Dies verhindert unnötigen Energieverbrauch und gewährleistet ein optimales Ergebnis.
• Wenn der Stecker einmal aus der Steckdose gezogen wurde, springt das Gerät auf Grund der automatischen Verzögerung zum Schutze des Kompressors erst nach drei Minuten wieder an.

WICHTIG

Das Gerät muss immer über eine geerdete Steckdose angeschlossen werden. Sie sollen das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist. Der Stecker sollte immer leicht zugänglich sein, wenn das Gerät angeschlossen ist. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschließen ob:

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt;
• Steckdose und Stromanschluss für dieses Gerät geeignet sind; der Stecker des Gerätes in die Steckdose passt; das Gerät auf einer stabilen und flachen Grundfläche steht.

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, es erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Dieses Gerät wurde gemäß CE-Sicherheitsnormen produziert. Dennoch sollten Sie – wie bei jedem elektrischen Gerät – vorsichtig sein. Die Luftzufuhr und das Luftabfuhrgitter niemals abdecken.
• Leeren Sie den Wasserbehälter bevor Sie das Gerät

verschieben.

• Das Gerät auf keinen Fall mit Chemikalien in Berührung bringen.
• Das Gerät auf keinen Fall mit Wasser in Berührung bringen, mit Wasser besprühen oder in Wasser tauchen.
• Stecken Sie keine Gegenstände in die Öffnungen des Gerätes.
• Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Gerätes reinigen oder ersetzen.
• Schließen Sie das Gerät niemals über eine Verlängerungsschnur an. Sollte keine geeignete geerdete Steckdose zur Verfügung stehen, so lassen Sie diese von Ihrem geprüften Installateur anbringen.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie eventuelle Reparaturen ausschließlich von einem geprüften Installateur oder von Ihrem Lieferanten ausführen. Befolgen Sie die Anweisungen zur Pflege des Gerätes.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät außer Betrieb ist.
• Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder einer befugten Person / Kundendienststelle ersetzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollen nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.
• Wenn das Netzkabel beschädigt ist, müssen Sie es

zur Vorbeugung von Gefahr von einer von Qlima anerkannten Kundendienststelle oder von entsprechend befugten Personen auswechseln lassen.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Stromkabel oder der Stecker beschädigt sind. Klemmen Sie das Stromkabel nicht ab und verhindern Sie den Kontakt mit scharfen Kanten.
• Die Nichtbeachtung der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
• Betreiben Sie den Entfeuchter nicht im Bad oder an Orten, an denen (Spritz-)Wasser in das Gerät gelangen kann.

Spezifische Informationen zu Geräten mit Kältemittelgas R290.

• Lesen Sie aufmerksam alle Warnhinweise.
• Wenn Sie das Gerät abtauen und reinigen, verwenden Sie keine Werkzeuge, die nicht vom Hersteller empfohlen wurden.
• Das Gerät muss in einem Bereich ohne durchgehende Entzündungsquelle (z. B. offene Flammen, laufende Gas- oder Elektrogeräte) aufgestellt werden.
• Nicht durchstechen oder verbrennen.
• Dieses Gerät enthält Y g des Kältemittelgases R290 (siehe Nennwertaufkleber auf der Geräterückseite).
• R290 ist ein Kältemittelgas, das den entsprechenden europäischen Richtlinien zur Umwelt entspricht. Nicht in den Kältemittelkreislauf einstechen. Beachten Sie, dass die Kältemittel möglicherweise keinen Geruch haben.
• Wenn das Gerät in einem unbelüfteten Raum aufgestellt, in Betrieb genommen oder gelagert wird, muss der Raum so konzipiert sein, dass die Ansammlung von Kältemittellecks vermieden wird, was aufgrund der möglichen Entzündung des Kältemittels durch elektrische Heizgeräte, Öfen oder eine andere Entzündungsquelle andernfalls zu einer Brand- oder Explosionsgefahr führen würde.
• Das Gerät muss so gelagert werden, dass ein mechanisches Versagen verhindert wird.
• Personen, die den Kältemittelkreislauf bedienen oder daran arbeiten, müssen die entsprechende Zertifizierung durch eine zugelassene Organisation besitzen, um das Fachwissen im Umgang mit Kältemitteln gemäß einer spezifischen Evaluierung sicherzustellen, die von Industrieverbänden anerkannt wird.
• Reparaturen müssen basierend auf den Empfehlungen des Herstellers durchgeführt werden.

Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist.

Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m² beträgt. Das Gerät ist an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht.

ANWEISUNGEN ZUR REPARATUR VON GERÄTEN MIT R290

1. ALLGEMEINE ANWEISUNGEN

Diese Gebrauchsanleitung ist für die Nutzung durch Personen mit angemessenem Wissen über Elektrik, Elektrotechnik, Kältemittel und Maschinenbau vorgesehen.

1.1 Überprüfen Sie den Bereich

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird.

1.2 Arbeitsvorgang

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko von entflammbarem Gas oder Dämpfen während der Durchführung der Arbeiten zu minimieren.

1.3 Allgemeiner Arbeitsbereich

Das Wartungspersonal und andere, die in diesem Bereich arbeiten, sind über die Art der durchgeführten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

1.4 Prüfung auf Kältemittel

Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie sicher, dass das Leckerkennungsgerät für die Nutzung mit entflammbaren Kältemitteln geeignet ist, d. h. keine Funkenbildung, adäquat versiegelt oder eigensicher.

1.5 Bereitstellung eines Feuerlöschers

Sollten Schweißarbeiten am Kühlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so ist ein geeigneter Feuerlöscher bereitzustellen. Stellen Sie einen Trockenpulver- oder CO2-Feuerlöscher im Ladebereich bereit.

1.6 Keine Zündquellen

Bei Arbeiten an einem Kühlsystem, bei denen eine Rohrleitung freigelegt wird, die entflammbares Kältemittel führt oder führte, dürfen keine Zündquellen genutzt werden, die zur Gefahr eines Feuers oder einer Explosion führen könnten. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise entflammbare Kältemittel in die Umgebung entweichen können. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind „Nichtraucher“-Schilder aufzustellen.

1.7 Belüfteter Bereich

Stellen Sie sicher, dass der Bereich offen und entsprechend belüftet ist, bevor Sie das System aufbrechen oder Schweißarbeiten durchführen. Während der Arbeiten ist ein gewisser Grad der kontinuierlichen Belüftung sicherzustellen. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise nach draußen in die Atmosphäre befördern.

1.8 Prüfung des Kältemittelgeräts

Wenn elektrische Bauteile ausgetauscht werden, müssen diese für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall für Hilfe an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kältemittel verwenden: - Die Ladekapazität entspricht der Größe des Raums, in dem die kältemittelführenden Komponenten installiert sind;

• die Belüftungsmaschine und -auslässe funktionieren ordnungsgemäß und sind nicht blockiert;
• bei der Nutzung eines indirekten Kältemittelkreislaufs ist der sekundäre Kreislauf auf Kältemittel zu überprüfen;
• Kennzeichnungen am Gerät sind weiterhin sichtbar und lesbar. Nicht leserliche Kennzeichnungen und Beschilderungen sind auszubessern;
• die Kältemittelleitung oder -komponenten sind so installiert, dass sie unwahrscheinlich mit Substanzen in Berührung kommen, welche die kältemittelführenden Komponenten korrodieren können, sofern die Komponenten nicht aus einem Material bestehen, das an sich korrosionsfest oder ausreichend gegen Korrosion geschützt ist.

1.9 Überprüfung von elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüfungen und die Inspektion der Komponenten umfassen. Sollte ein

Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, so darf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte der Mangel nicht umgehend behoben werden können, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden können. Die anfänglichen Sicherheitsprüfungen müssen folgende Punkte umfassen:

Die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzuführen, um eine mögliche Funkenbildung zu vermeiden; - Während der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromführenden Komponenten oder Drähte frei; - Es besteht eine durchgehende Erdung.

2 REPARATUREN AN VERSIEGELTEN KOMPONENTEN

2.1 Während der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen. 2.2 Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um sicherzustellen, dass das Gehäuse durch die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betroffen ist. Hierzu gehören Schäden an Kabeln; eine übermäßige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schäden an Dichtungen; unsachgemäße Anbringung von Stopfbuchsen usw.

Stellen Sie sicher, dass das Gerät sicher montiert ist.

Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschlissen sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammbarer Atmosphären genutzt werden können. Ersatzteile müssen den technischen Vorgaben des Herstellers entsprechen.

HINWEIS Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

3 REPARATUREN AN EIGENSICHEREN KOMPONENTEN

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht überschritten werden.

Eigensichere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erhalten.

Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile können zur Entzündung von freigesetztem Kältemittel in der Atmosphäre führen.

4 VERKABELUNG

Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zudem die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Lüftern berücksichtigen.

5 ERKENNUNG VON ENTFLAMMBAREN KÄLTEMITTELN

Unter keinen Umständen sind mögliche Zündquellen für die Suche nach oder die Erkennung von Kältemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer Detektor mit offener Flamme) verwendet werden.

6 METHODEN ZUR LECKERKENNUNG

Folgende Methoden zur Leckerkennung gelten bei Systemen mit entflammbaren Kältemitteln als akzeptabel. Für die Erkennung von entflammbarem Kältemittel sind elektronische Leckdetektoren zu nutzen, wobei die Empfindlichkeit möglicherweise nicht adäquat ist oder neu kalibriert werden muss. (Erkennungsgeräte sind in einem Bereich frei von Kältemitteln zu kalibrieren.)

Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen

prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25%) ist bestätigt.

Leckerkennungsflüssigkeiten sind für die Nutzung mit den meisten Kältemitteln geeignet, die Nutzung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre beschädigen kann.

Sollte der Verdacht eines Lecks bestehen, so sind alle offenen Flammen zu entfernen/löschen.

Sollte ein Kältemittelleck festgestellt werden, das Lötarbeiten erfordert, so ist das Kältemittel aus dem System zu halten, oder in einem vom Leck entfernten Teil des Systems (mittels Abschaltventil) zu isolieren. Anschließend ist sauerstofffreier Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System zu spülen.

7 ENTFERNUNG UND EVAKUIERUNG

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgendes Verfahren: Kältemittel entfernen; Kreislauf mit Schutzgas durchspülen; luftleer pumpen; erneut mit Schutzgas durchspülen; Kreislauf durch Schneiden oder Löten öffnen.

Die Kältemittelladung ist in den entsprechenden Flaschen aufzubewahren. Das System ist mit sauerstofffreiem Stickstoff (OFN) durchzuspülen, um die Sicherheit des Geräts zu gewährleisten. Dieser Vorgang muss mehrmals wiederholt werden. Verwenden Sie hierfür keine Druckluft und keinen Sauerstoff. Spülen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Dieser Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet.

Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphärendruck zu bringen, um mit den Arbeiten beginnen zu können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüftung vorhanden ist.

8 FÜLLVORGANG

Neben dem üblichen Füllvorgang sind folgende Anforderungen zu befolgen. Stellen Sie sicher, dass beim Auffüllen des Geräts keine Kontaminierung mit verschiedenen Kältemitteln stattfindet. Schläuche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. Flaschen sind aufrecht aufzustellen. Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits geschehen). Achten Sie besonders darauf, das Kühlsystem nicht zu überfüllen. Bevor Sie das System wieder befüllen, ist es mit OFN auf Druck zu testen. Das System ist nach Abschluss des Füllvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prüfen.

9 AUSSERBETRIEBNAHME

Bevor dieser Vorgang durchgeführt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht. Es wird empfohlen, jegliches Kältemittel sicher wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnehmen, sollte eine Analyse vor der Wiederverwendung des wiedergewonnenen Kältemittels erforderlich sein. Es ist wichtig, dass eine elektrische Leistung von 4 GB verfügbar ist, bevor die Aufgabe ausgeführt wird. a) Machen Sie sich mit dem Gerät und seinem Betrieb vertraut. b) Isolieren Sie das System elektrisch. c) Bevor Sie mit dem Vorgang beginnen, stellen Sie sicher, dass eine mechanische Transportvorrichtung vorhanden ist, um bei Bedarf Kältemittelflaschen zu transportieren; d) Alle persönlichen Schutzausrüstungen sind vorhanden und werden ordnungsgemäß genutzt. Der Wiedergewinnungsvorgang wird durchgehend von einer qualifizierten Person überwacht; e) Die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards. f) Pumpen Sie das Kältemittelsystem nach Möglichkeit ab; g) Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um

Kältemittel aus verschiedenen Teilen des Systems entfernen zu können.

h) Achten Sie darauf, dass die Flasche auf der Waage steht, bevor Sie mit der Wiedergewinnung beginnen. i) Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb. j) Flaschen nicht überfüllen. (Nicht mehr als 80% des Flüssigvolumens). k) Überschreiten Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht vorübergehend. l) Wenn die Flaschen ordnungsgemäß befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind. m) Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem gefüllt werden, sofern es nicht gereinigt und geprüft wurde.

10 KENNZEICHNUNG

Geräte sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kältemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie sicher, dass die Geräte mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kältemittel enthält.

11 WIEDERGEWINNUNG

Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel sicher entfernt wird. Wenn Sie Kältemittel in Flaschen füllen, stellen Sie sicher, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Flaschen für die gesamte Systemfüllung vorhanden ist. Alle verwendeten Flaschen sind für das wiedergewonnene Kältemittel vorgesehen und für dieses Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventilen in gutem Zustand versehen sein. Leere Flaschen sind luftleer gespült und nach Möglichkeit vor der Wiedergewinnung gekühlt.

Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung von entflammbarem Kältemittel geeignet sein. Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schläuche müssen mit leckfreien Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedichtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittellieferanten zurückzuschicken und der entsprechende Entsorgungsnachweis auszustellen. Mischen Sie keine Kältemittel in Auffangbehältern, vor allem nicht in Flaschen.

Sollten Kondensatoren oder Kondensatoröl entfernt werden, stellen Sie sicher, dass sie ausreichend abgepumpt wurden, um zu gewährleisten, dass kein entflammbares Kältemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Heizung für das Kondensatorgehäuse genutzt werden, um den Vorgang zu beschleunigen. Wenn Öl aus einem System abgelassen wird, ist dies sicher durchzuführen.

Fig. 2

ERFORDERLICHER ABSTAND

Halten Sie den nötigen Abstand des Geräts von Wänden und anderen Gegenständen ein. Siehe Abbildung 2.

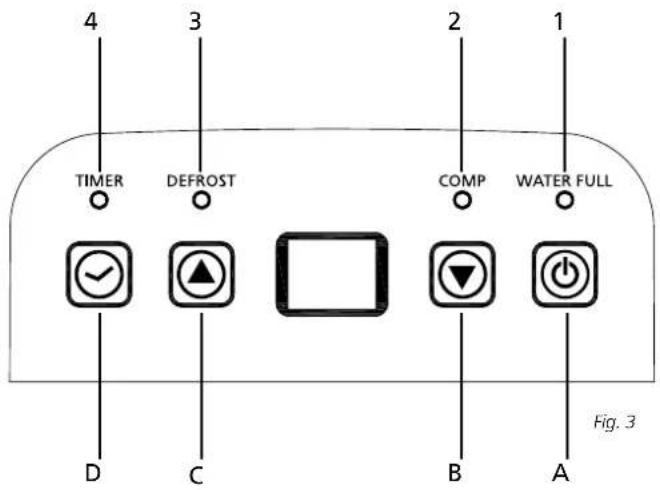

BEDIENUNGSTASTEN

LED-ANZEIGEN

1. WASSER VOLL Rot
2. KOMPRESSOR-LED Grün 3.AUFTAUEN Grün
3. TIMER-LED Orange

ZWEISTELLIGE ANZEIGE FÜR FEUCHTIGKEITSSTUFE UND TIMER

Die Anzeige umfasst drei Funktionen:

1. Wenn Sie die Feuchtigkeit einstellen, wird die ausgewählte Feuchtigkeit angezeigt
2. Wenn Sie die Zeit zum Ein- und Abschalten des Geräts einstellen, wird die Stundenzahl angezeigt.
3. Wenn die Luftfeuchtigkeit weniger als 35 % beträgt, wird „LO“ angezeigt.
4. Wenn die Luftfeuchtigkeit mehr als 95 % beträgt, wird „HI“ angezeigt.

Funktion der Drucktasten

A. Betriebstaste

B. AB-Taste

C. AUF-Taste

D. Timer-Taste

BETRIEBSANLEITUNG

1. Drücken Sie die Taste einmal, um das Gerät in Betrieb zu nehmen. Drücken Sie sie erneut, um es außer Betrieb zu setzen.
2. Drücken Sie die Taste oder, um die gewünschte Raumfeuchtigkeitstemperatur einzustellen. Der Bereich liegt zwischen 30 % und 90 % bei Intervallen zu je 5 %.

Nachdem das Gerät einige Zeit in Betrieb war, stoppt der Kompressor, wenn die Luftfeuchtigkeit 2 % unter der ausgewählten Feuchtigkeit liegt. Wenn die Luftfeuchtigkeit gleich oder um 3 % höher ist als die ausgewählte Feuchtigkeit, wird der Kompressor nach einer Schutzzeit von drei Minuten wieder eingeschaltet.

1. Drücken Sie die Taste, um die Timer-Einstellung zu starten:

Drücken Sie die Taste, um die Zeit einzustellen, wann sich das Gerät ein- und

ausschalten soll. Wenn Sie die Programmierung des Timers abbrechen möchten, drücken Sie die Taste, um die Zeit auf 00 zu stellen. Drücken Sie die Taste, um zwischen 00-01-02....23-24 durchzuschalten. Dies ist die programmierte Zeit zur Inbetriebnahme des Geräts. Die programmierte Zeit wird jedes Mal abgebrochen, wenn der Kompressor manuell bedient wird. Die programmierte Zeit bleibt unverändert, wenn das Gerät aufgrund eines vollen Wasserbehälters oder während des Abtauvorgangs ausschaltet.

WASSERABLETUNG

Wenn der Wasserauffangbehälter voll ist, leuchtet die TANK-FULL-Anzeigenleuchte, wird der Betrieb automatisch eingestellt und ertönt 15 Mal ein Piepton, um den Benutzer darauf aufmerksam zu machen, dass der Wasserbehälter entleert werden muss.

Leeren des Wasserauffangbehälters

1. Drücken Sie leicht mit beiden Händen auf die Seiten des Behälters und ziehen Sie diesen vorsichtig heraus.

1. Entleeren Sie das angesammelte Wasser.

HINWEIS

1. Entfernen Sie nicht den Schwimmer aus dem Wasserbehälter. Der Wasserstandssensor kann den Wasserpegel ohne Schwimmer nicht mehr richtig erkennen und es kann Wasser aus dem Wasserbehälter austreten.

1. Wenn der Wasserauffangbehälter verschmutzt ist, reinigen Sie ihn mit kaltem oder lauwarmem Wasser. Verwenden Sie keine Reinigungsmittel, Scheuerpads, chemisch behandelte Staubtücher, Waschbenzin, Verdünnungsmittel oder andere Lösungsmittel, da hierdurch der Wasserbehälter verkratzt und beschädigt werden kann und dies zu einem Auslaufen des Wassers führen kann.
2. Wenn Sie den Wasserauffangbehälter wieder einsetzen, drücken Sie den Behälter vorsichtig mit beiden Händen in Position. Wenn der Behälter nicht richtig eingesetzt wurde, wird der „TANK FULL“-Sensor (Behälter voll) aktiviert und der Luftentfeuchter ausgeschaltet.

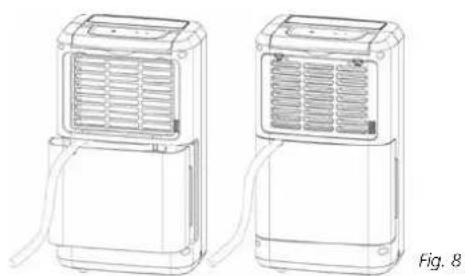

Durchgehender Wasserablauf

Das Gerät ist mit einem durchgehenden Wasserablauf ausgestattet. Setzen Sie einen Plastikschlauch (Innendurchmesser: 10mm) in die Ablauföffnung (an der Zwischenplatte). Greifen Sie ihn darauf über die Seite des Wasserbehälters, setzen Sie ein und richten Sie ihn aus.

Das Wasser im Auffangbehälter kann durchgehend über den Ablauf des Geräts abfließen.

WARTUNG

Reinigung des Luftentfeuchters

A. Um das Gehäuse zu reinigen

Wischen Sie es mit einem weichen, feuchten Tuch ab.

B. Um den Luftfilter zu reinigen:

1. Öffnen Sie zuerst das Einlassgitter und entnehmen Sie anschließend den Luftfilter.

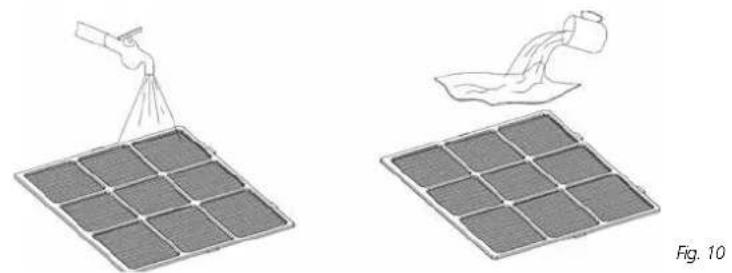

2. Reinigen des Luftfilters

Fahren Sie mit einem Staubsauger möglichst über die Oberfläche des Luftfilters, um jeglichen Schmutz zu entfernen. Sollte der Luftfilter entsprechend stark verschmutzt sein, waschen Sie ihn mit warmem Wasser und einem milden Reinigungsmittel aus und lassen Sie ihn richtig trocknen.

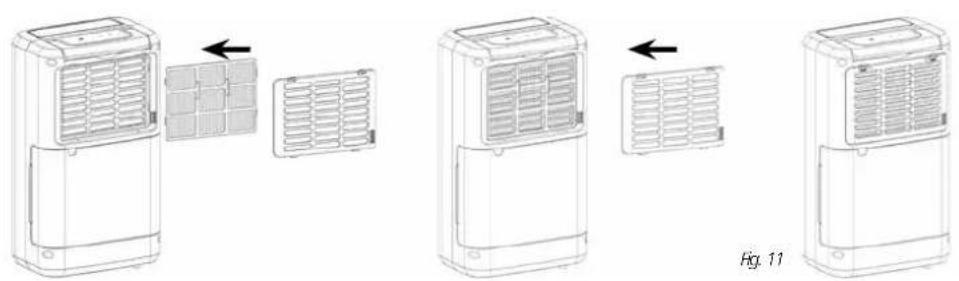

3. Einsetzen des Luftfilters

Setzen Sie den Filter vorsichtig in das Gitter und setzen Sie das Einlassgitter wieder ein.

LAGERUNG

Wenn Sie das Gerät lange Zeit nicht benutzen, tun Sie am besten Folgendes:

1. Ziehen Sie den Stecker aus der Steckdose und entleeren Sie den Wasserbehälter. Lassen Sie den Behälter und das Gerät gut trocknen.
2. Reinigen Sie den Luftfilter.
3. Bewahren Sie das Gerät in einem staubfreien Raum auf. Decken Sie es vorzugsweise mit einem Plastikbeutel ab.

FEHLERBEHEBUNG

Bevor Sie den technischen Kundendienst zu Hilfe rufen, bitten wir Sie, zunächst Folgendes zu kontrollieren.

Problem Ursache Abhilfe
Das Gerät Funktioniert nicht.	Der Stecker steckt nicht in der Steckdose.	Stecken Sie den Stecker in die Steckdose.
	Der Wasserbehälter ist voll.	Entleeren Sie den Wasserbehälter.
	Der Wasserbehälter wurde nicht richtig eingesetzt.	Setzen Sie den Wasserbehälter richtig ein.
	Liegt die Raumtemperatur über 35 °C oder unter 5 °C?	Die Schutzvorrichtung ist aktiviert und das Gerät kann nicht gestartet werden.
Das Gerät entfeucht nicht.	Der Luftfilter ist verschmutzt. Reir	igen Sie den Lufffilter.
	Die Temperatur bzw. die rela-tive Luftfeuchtigkeit des Raums, in dem das Gerät stehen, ist zu niedrig.	Unter diesen Umständen ist es normal, dass das Gerät nicht ent-feuchtet.
	Ist der Einlass- oder Auslassschlauch verstopft?	Beseitigen Sie die Verstopfung aus dem jeweiligen Schlauch.
Der Entfeuchter ist in Betrieb, er sentk die relative Luftfeuchtigkeit jedoch nicht genügend.	Der Raum ist zu Groß	Es empfeihlt sich, einen Entfeuchter mit größere Kapazität aufzustellen.
	Es gibt zu weitere Feuchtigkeitsquellen.	Es empfeihlt sich, einen Entfeuchter mit größere Kapazität aufzustellen.
	Es wird zu viel beluftet.	Schränken Sieitte die Beluftung ein (z.B. Turen und Fenster schreiben).
Es wird keine Luft abgegeben	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter wie in Abschnitt „Reinigung des Luftentfeuchters" beschreiben.
Das Gerät ist laut	Ist das Gerät geneigt oder insta-bil?	Versetzen Sie das Gerät an einen stabilen, robusten Standort.
	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter wie in Abschnitt „Reinigung des Luftentfeuchters" beschreiben.
E1-Code	Rohrtemperatursensor ausge-fallen	Ersetzen Rohrtemperatursensor

GARANTIEBEDINGUNGEN

Auf Ihren Entfeuchter erhalten Sie eine Garantie von 2 Jahren ab dem Kaufdatum. Innerhalb dieses Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben.

Dabei gelten folgende Bedingungen:

• Jeglichen weiteren Ansprüchen auf Schadenersatz, einschließlich Folgeschäden, wird nicht stattgegeben.
• Reparaturen oder Ersatz von Teilen innerhalb der Garantiefrist führen nicht zu einer Veränderung der Garantie.
• Der Anspruch auf Garantie erlischt, wenn Änderungen am Entfeuchter vorgenommen, andere als Originalteile eingebaut oder Reparaturen am Entfeuchter von Dritten durchgeführt wurden.
• Teile, die dem normalen Verschleiß unterliegen, fallen nicht unter die Garantie.
• Voraussetzung für die Inanspruchnahme von Garantieleistungen ist die Vorlage der mit dem Datum versehenen, unveränderten Originalrechnung.
• Die Garantie gilt nicht für Schäden, die durch von der Bedienungsanleitung abweichende Handlungen oder durch Nachlässigkeit entstanden sind.
• Kosten und Risiko des Versands der Entfeuchter und/oder deren Ersatzteile gehen immer zu Lasten des Käufers.

Zur Vorbeugung von unnötigen Kosten empfehlen wir Ihnen, zunächst immer erst genau in der Bedienungsanleitung nachzulesen. Finden Sie darin keine Lösungsmöglichkeit, wenden Sie sich bitte an Ihren Händler.

TECHNISCHE DATEN

Model D 210 D 216
Energieverbrauch kW 0,280 0,300
Spannung V / Hz / Ph 220-240/50/1 220	-240/50/1
Entfeuchtungskapazität (bei 30 °C,80% relative Feuchtigkeit)	L / 24h 10	16
Entfeuchtungskapazität (bei 27 °C,60% relative Feuchtigkeit)	L / 24h 5 8
Behälterinhalt L 2 2
Luftstrom (nom.) * m3/h 120 120
Für Räume bis *	m3	40 - 60	70 - 100
Umgebungstemperatur	°C 5 - 35	5 - 35
Kompressortyp		Reciprocating	Reciprocating
Kältemittel Typ / Gewicht	r / gr	R290 / 45	R290 / 45
Druck Ansaug / Ausström	bar	10 / 26	10 / 26
Afbmessungen (b x t x h)	mm	276 x 185 x 480	276 x 185 x 480
Gewicht (netto)	kg	9,5	9,5
Gewicht (brutto)	kg	11 11
Schalldruckpegel *	dB(A) 41	41
Schutzklasse		IPX0	IPX0
Sicherungen		2A/250V	2A/250V

• Dient als Richtwert

Der Hersteller behält sich das Recht vor, Änderungen ohne vorherige Bekanntgabe vorzunehmen.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenz zur Entsorgung entgegenzunehmen.

Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R290. Lassen Sie das R290 nicht in die Atmosphäre entweichen. R290 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 3.

Die Anzeige hat 3 Funktionen:

Es gilt Folgendes:

TECHNISCHE SPEZIFIKATIONEN
