NAVODILA ZA UPORABO CNS 3635 Battery Kärcher

Zaščitno oblačilo 308

Opis naprave.... 309

Montaža 309

Zagon 309

Obratovanje.... 309

Transport.... 311

Skladiščenje 311

Nega in vzdrževanje.... 312

Pomoč pri motnjah 313

Garancija.... 313

Tehnični podatki 313

Vrednost tresljajev.... 313

Izjava EU o skladnosti.... 313

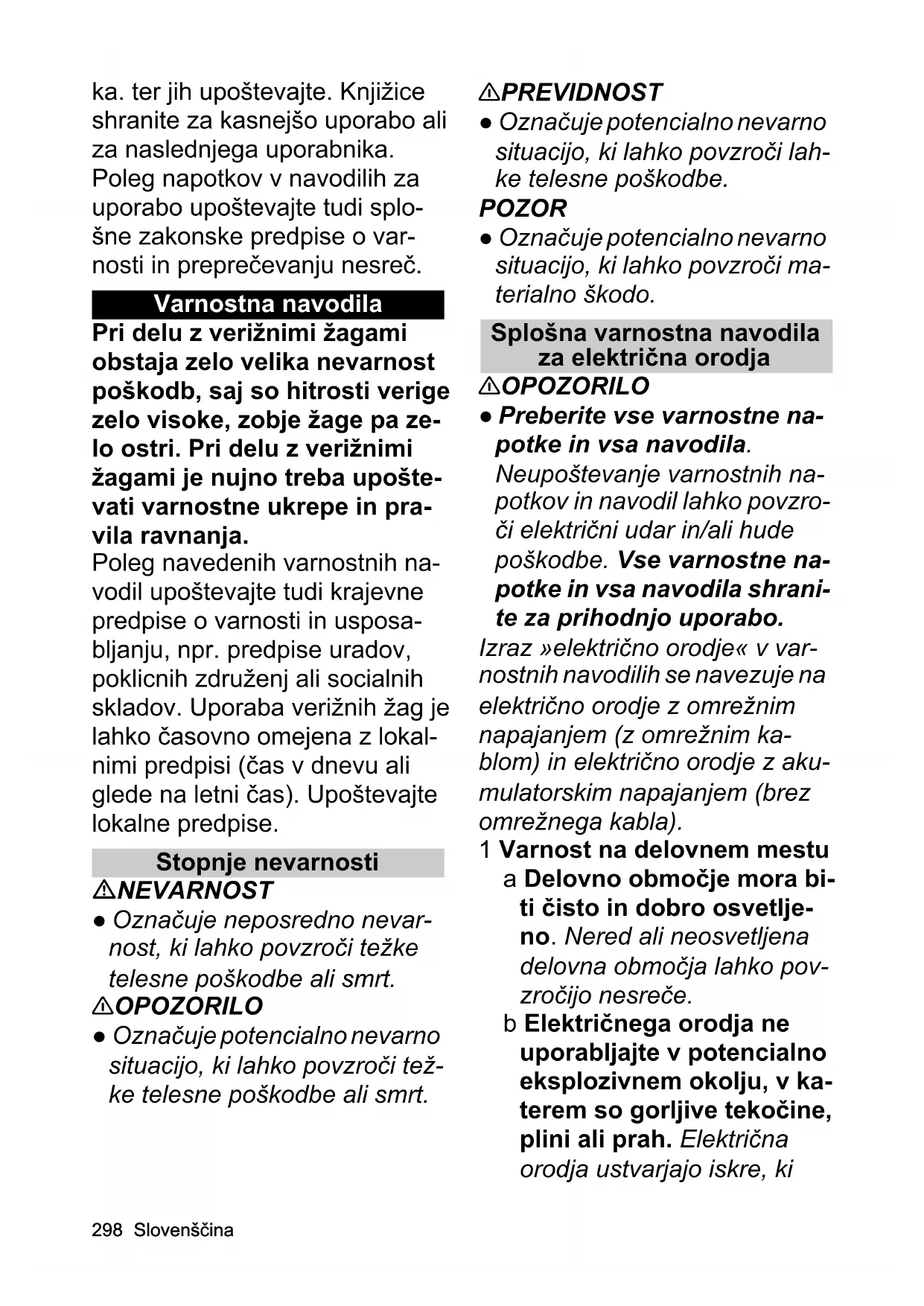

Splošni napotki

Pred prvo uporabo naprave preberite ta varnostna navodila, originalna navodila za uporabo, varnostna navodila, priložena paketu akumulatorskih baterij, in priložena originalna navodila za uporabo paketa akumulatorskih baterij/polnilni-

ka. ter jih upoštevajte. Knjižice shranite za kasnejšo uporabo ali za naslednjega uporabnika.

Poleg napotkov v navodilih za uporabo upoštevajte tudi splošne zakonske predpise o varnosti in preprečevanju nesreč.

Varnostna navodila

Pri delu z verižnimi žagami obstaja zelo velika nevarnost poškodb, saj so hitrosti verige zelo visoke, zobje žage pa zelo ostri. Pri delu z verižnimi žagami je nujno treba upoštevati varnostne ukrepe in pravila ravnanja.

Poleg navedenih varnostnih na- vodil upoštevajte tudi krajevne predpise o varnosti in usposa- bljanju, npr. predpise uradov, poklicnih združenj ali socialnih skladov. Uporaba verižnih žag je lahko časovno omejena z lokal- nimi predpisi (čas v dnevu ali glede na letni čas). Upoštevajte lokalne predpise.

Stopnje nevarnosti

⚠️ NEVARNOST

- Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

⚠OPOZORILO

- Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNOST

- Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe.

POZOR

- Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

Splošna varnostna navodila za električna orodja

⚠OPOZORILO

- Preberite vse varnostne na-potke in vsa navodila.

Neupoštevanje varnostnih na- potkov in navodil lahko povzro- či električni udar in/ali hude poškodbe. Vse varnostne na- potke in vsa navodila shrani- te za prihodnjo uporabo.

Izraz »električno orodje« v varnostnih navodilih se navezuje na električno orodje z omrežnim napajanjem (z omrežnim ka- blom) in električno orodje z aku- mulatorskim napajanjem (brez omrežnega kabla).

1 Varnost na delovnem mestu a Delovno območje mora biti čisto in dobro osvetlje-no. Nered ali neosvetljena delovna območja lahko pov-zročijo nesreče.

b Električnega orodja ne uporabljajte v potencialno eksplozivnem okolju, v katerem so gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki

lahko vnamejo prah ali hla- pe.

c Med uporabo električnega orodja se otroci in druge osebe ne smejo nahajati v bližini. Ob spremembi smeri lahko izgubite nadzor nad napravo.

2 Električna varnost

a Priključni vtikač električnega orodja se mora ujemati z električno vtičnico. Vtikača ni dovoljeno spremeniti na noben način. V kombinaciji z varnostno ozemljenimi električnimi orodji ne uporabljajte adapterjev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšajo tveganje električnega udara.

b Preprečite telesni stik z ozemljenimi površinami, na primer s površinami cevi, grelcev, štedilnikov in hladilnikov. Ozemljeno telo poveča tveganje za električni udar.

c Preprečite stik električnih orodij z dežjem ali vlago. Voda, ki prodre v električno orodje, poveča tveganje za električni udar.

d Kabla ne uporabljajte za nošenje ali obešanje električnega orodja. Pri odstranjevanju vtikača iz vtičnice ne vlecite za kabel. Preprečite stik kabla z

vročino, oljem, ostrimi robovi ali deli naprave, ki se premikajo. Poškodovani ali zamotani priključni kabli povečajo tveganje za električni udar.

e Pri uporabi električnega orodja na prostem upo-rabljajte samo kabelske podaljške, ki so primerni za delo zunaj. Uporaba ustreznega kabelskega podaljška zmanjša tveganje za električni udar.

f Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje za električni udar.

3 Varnost oseb

a Pri uporabi električnega orodja bodite pozorni. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek ne-pozornosti med uporabo električnega orodja lahko povzroči hude poškodbe.

b Vedno nosite osebno za- ščitno opremo in zaščitna očala. Osebna zaščitna oprema, npr. protiprašna maska, nedrsljivi varnostni čevlji, zaščitna čelada ali zaščita sluha, glede na vrsto

in uporabo električnega orodja zmanjša tveganje za električni udar.

c Preprečite nenameren zagon. Pred priključitvijo električnega in/ali akumulatorskega napajanja, dvi-ganjem ali nošenjem zagotovite, da je električno orodje izklopljeno. Če imate med nošenjem električnega orodja prst na stika-lu ali će vklopljeno napravo priključite na električno napajanje, lahko to povzroči nesrečo.

d Pred vklopom električne- ga orodja odstranite orod- ja za nastavitev ali vijačne ključe. Orodje ali ključ na vr- tečem se delu naprave lahko povzroči poškodbe.

e Izogibajte se neobičajni drži telesa. Poskrbite, da boste trdno stali na mestu in vedno ohranjajte ravnotežje. Tako lahko bolje nadzorujete električno orodje v nepričakovani situaciji.

f Nosite ustrezna oblačila. Ne nosite ohlapnih oblačil ali nakita. Preprečite stik las, oblačil in rokavic z deli, ki se premikajo. Premikajoči se deli lahko zagrabijo ohlapna oblačila, rokavice, nakit ali dolge lase.

g Zagotovite ustrezno pri- ključitev in pravilno upora-

bo potencialno nameščenih naprav za sesanje prahu in prestrezanje. Uporaba naprave za sesanje prahu lahko zmanjša nevarnosti, ki jih povzroča prah.

4 Uporaba električnega orod- ja

a Naprave ne preobremenite. Za delo uporabljajte samo namensko električno orodje. Delo z ustreznim električnim orodjem bo preprostejše in varnejše v navedenem območju zmogljivosti.

b Ne uporabljajte električne- ga orodja, ki ima okvarje- no stikalo. Električno orodje, ki ga ni mogoče izklopiti, je nevarno in ga je treba popraviti.

c Pred nastavljanjem ali odlaganjem naprave in zamenjavo pribora izvlecite vtikač iz vtičnice in/ali odstranite akumulatorsko baterijo. Ta varnostni ukrep prepreči nenamerni zagon električnega orodja.

d Električna orodja, ki jih ne uporabljajte, morajo biti zunaj dosega otrok. Ose-bam, ki niso seznanjene z napravo ali niso prebrala teh navodil, ne dovolite uporabe naprave. Električna orodja so nevarna, će jih

uporabljajo neizkušene ose- be.

e Električna orodja skrbno negujte. Preverite, ali gibljivi deli brezhibno deluje-jo in se ne zatikajo. Preverite, ali so deli zlomljeni ali poškodovani. Zagotovite, da električno orodje brezhibno deluje. Poškodovane dele popravite pred uporabo naprave. Slabo vzdrževana električna orodja so vzrok številnih nesreč.

f Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj za-tikajo in omogočajo lažje vo-denje.

g Električno orodje, pribor, vstavljiva orodja itd. uporabljajte skladno s temi navodili. Pri tem upošte-vajte delovne pogoje in dejavnost, ki jo je treba iz- vesti. Uporaba električnih orodjih za drugačne namene uporabe od predvidenih lahko povzroči nevarne situaci- je.

5 Uporaba in nega paketa akumulatorskih baterij

a Paket akumulatorskih baterij polnite samo s polnilniki, ki jih je odobril proizvajalec. Polnilniki, ki niso primerni za ustrezen

paket akumulatorskih baterij, lahko povzročijo požar.

b Napravo uporabljajte sa- mo z ustreznim paketom akumulatorskih baterij. Uporaba drugega paketa akumulatorskih baterij lahko povzroči poškodbe ali požar.

c Preprečite stik paketa akumulatorskih baterij, ki ga ne uporabljajte, s kovinskimi predmeti kot so sponke, kovanci, ključi, žeblji, vijaki ali drugimi majhnimi kovinskimi predmeti, ki lahko povzročijo kratki stik. Kratek stik lahko povzroči požar ali eksplozijo.

d V določenih okoliščinah lahko iz paketa akumulatorskih baterij izteče tekočina. Preprečite stik s tekočino. Pri stiku s tekočino, jo temeljito sperite z vodo. Ob stiku tekočine z očmi takoj poiščite zdravniško pomoč. Baterijska tekočina lahko povzroči izpuščaje in pekočo kožo.

6 Servis

a Električno orodje sme popraviti samo usposobljen strokovnjak. Pri popravilu sme uporabiti samo originalne nadome-stne dele. S tem je naprava še naprej varna.

Dodatna splošna varnostna navodila

Napotek • V nekaterih regijah lahko predpisi omejujejo uporabo te naprave. Posvetujte se z lokalnimi organi.

⚠ NEVARNOST • Smrtna ne- varnost zaradi ureznin, ki so posledica nenadzorovanih pre- mikov naprave. Dele telesa drži- te stran od gibljivih delov.

- Nevarnost telesnih poškodb zaradi izvrženih ali padlih predmetov. Naprave nikoli ne uporabljajte, če se v območju 15 m od mesta dela nahajajo osebe, zlasti otroci, ali živali. - Naprave ne smete spreminjati.

⚠ OPOZORILO • Otroci in osebe, ki niso seznanjene s temi navodili, ne smejo upravljati te naprave. Lokalni predpisi lahko omejujejo starost upravljavca.

- Za prepoznavanje morebitnih nevarnosti potrebujete neoviran pogled na delovno območje. Na-pravo uporabljajte samo pri dobri osvetlitvi. • Pred

obratovanjem se prepričajte, da naprava, vsi upravljalni elementi, vključno z verižno zavoro, in varnostne naprave delujejo pravilno. Preverite morebitne ohlapne zapore in se prepričajte, da so vsi ščitniki in držala pravilno pritrjeni. Naprave ne uporabljajte, će navedeni elementi niso v brezhibnem stanju. • Na-prave nikoli ne uporabljajte, će

se stikalo naprave na ročaju ne vklopi ali izklopi pravilno. • Pred uporabo naprave zamenjajte obrabljene ali poškodovane de-le. • Nevarnost povratnega su-nka zaradi izgube ravnotežja. Izogibajte se neobičajni drži te-lesa, poskrbite, da boste trdno stali na mestu, in vedno ohra-njajte ravnotežje. • Takoj ustavi-te napravo in preverite, ali obstaja škoda oz. ugotovite vzrok vibracij, će je naprava padla, prejela udarec ali neobi-čajno vibrirala. Škodo popravite pri pooblaščenem servisu ali za-menjajte napravo.

⚠ PREVIDNOST ● Pri upravljanju naprave nosite popolno zaščito za oči in ušesa, močne in trdne rokavice in zaščito za glavo. Pri prašnem delu nosite masko za obraz. ● Pri delu z napravo nosite dolge, težke hlače, trdno obutev in dobro prilegajoče se rokavice. Nikoli ne delajte bosi. Ne nosite nakita, sandal ali kratkih hlač. ● Obstaja nevarnost poškodb, če gibljivi deli naprave zagrabijo ohlapna oblačila, lase ali nakit. Preprečite stik oblačil in nakita z gibljivimi deli stroja. Dolge lase spnite nazaj. ● Zaščita sluha lahko omeji vašo sposobnost slišati opozorilne zvoke, zato bodite pozorni na morebitne nevarnosti v bližini in v delovnem območju. ● Uporabljajte samo pribor in nadome-

stne dele, ki jih je odobril proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno delovanje naprave.

Varnostna navodila za verižne žage

- Med tekom verižne žage ne približujte delov telesa verigi. Pred zagonom verižne žage zagotovite, da se veriga ničesar ne dotika. Pri delu z verižno žago lahko trenutek nepazljivosti povzroči, da veriga zgrabi oblačilo ali del telesa.

- Verižno žago vedno držite s svojo desno roko za zadnji ročaj, z levo roko pa za sprednji ročaj. Držanje verižne žage na obraten način poveča nevarnost telesnih poškodb in zato ni dovoljeno.

- Električno orodje je dovolje-no držati samo za izolirane površine, ker se verižna ža-ga lahko dotakne skritih vodnikov. Če se verižna žaga dotakne žice pod električno napetostjo, so pod električno napetostjo tudi kovinski deli električnega orodja in uprav-ljavec lahko utrpi udar električ-nega toka.

- Nosite zaščitna očala in zaščito sluha. Priporočamo še drugo zaščitno opremo za glavo, roke, noge in stopala.

Ustrezno zaščitno oblačilo zmanjšuje nevarnost telesnih poškodb zaradi žaganja in nepričakovanega dotika žagine verige.

- Z verižno žago ne delajte na drevesu. Pri delu na drevesu preti nevarnost telesnih poškodb.

- Vedno pazite na čvrsto stojo in uporabljajte verižno žago samo, će stojite na trdni, varni in ravni podlagi. Spolzka podlaga ali nestabilno stojišče, npr. lestev, lahko povzroči izgubo ravnotežja ali kontrole nad verižno žago.

- Pri žaganju napete veje računajte s tem, da veja udari nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja udari upravljavca in/ali povzroči, da upravljavec izgubi kontrolo nad verižno žago.

- Posebej previdni bodite pri žaganju podrasti in mladih dreves. Tanek les se lahko zatakne v žagino verigo in vas udari ali vrže iz ravnotežja.

- Verižno žago prenašajte v izklopljenem stanju s prijemom sprednjega ročaja tako, da je veriga obrnjena stran od vašega telesa. Pri transportu ali hrambi verižne žage vedno namestite zaščitni pokrov. Skrbno ravnanje z verižno žago zmanjšuje nevarnost nena-

mernega dotika z vrtečo se verigo.

• Upoštevajte navodila za ma-zanje, napenjanje verige in menjavanje pribora. Nestro-kovno napeta ali namazana veriga se lahko pretrga ali po-veča nevarnost nastanka po-vratnih udarcev.
• Ročaji morajo biti suhi in čisti ter brez olja in masti. Mastni, z oljem onesnaženi ročaji so spolzki in povzročijo izgubo kontrole.
• Žagajte samo les. Ne uporabljajte verižne žage za dela, za katera ni namenjena. Primer: ne uporabljajte verižne žage za žaganje umetne mase, zidu ali gradbenih materialov, ki niso iz lesa. Uporaba verižne žage za ne-namenska dela lahko povzroči nevarna stanja.

Vzroki in preprečevanje povratnih udarcev

Povratni udarec lahko nastane, če se konica meča dotakne predmeta ali če se les upogne in blokira žagino verigo med žaganjem.

Dotik s konico meča v nekaterih primerih lahko povzroči nena-dno, nazaj usmerjeno silo, pri čemer meč udari navzgor in v smeri upravljavca.

Blokiranje žagine verige na zgornjem robu meča lahko

povzroči, da meč močno udari nazaj v smeri proti upravljavcu.

Vsaka od teh reakcij lahko povzroči, da izgubite kontrolo nad žago in se morda težko poškodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene na verižni žagi. Kot uporabnik verižne žage morate izvajati razne ukrepe, da bo vaše delo varno in brez telesnih poškodb.

Povratni udarec je posledica na- pačne ali pomanjkljive uporabe električnega orodja. Preprečiti ga je mogoče s primernimi var- nostnimi ukrepi, ki so opisani v nadaljevanju:

- Z obema rokama čvrsto držite ročaje žage, pri čemer prsti objemajo ročaje. S telesom in rokami zavzemite položaj, v katerem boste kos silam zaradi povratnih udarcev. Z izvedbo primernih ukrepov upravljavec lahko obvlada sile zaradi povratnih udarcev. Nikoli ne izpustite verižne žage.

• Izogibajte se neobičajni drži telesa in ne žagajte nad višino ramen. S tem se izognete nenamernemu dotiku konice meča s predmeti in si omogočite boljšo kontrolo nad verižno žago v nepričakovanih okoliščinah.
• Uporabljajte samo nadome- stne meče in verige, ki jih

predpisuje proizvajalec.

Neprimerni nadomestne meči in verige lahko povzročijo pretrganje verige in/ali povratni udarec.

- Upoštevajte navodila proizvajalca glede ostrenja in vzdrževanja žagine verige.

Prenizek omejilnik višine poveča nevarnost za nastanek povratnih udarcev.

Dodatna varnostna navodila za verižne žage

Napotek • Družba Kärcher priporoča, da med prvo uporabo debla žagate na kozi za žaganje. • Ko uporabljate verižno žago, imejte pri sebi komplet za prvo pomoč za velike rane in pri-pomoček, s katerim lahko pokličete pomoč. V bližini naj bo večji in obsežnejši komplet za prvo pomoč.

⚠️OPOZORILO • Pred uporabo naprave zagotovite trdno podlago, čist delovni prostor in načrtujte pot za umik pred pada-jočimi vejami. • Pazite na dim, ki nastane zaradi mazalnega olja, in žagovino. Po potrebi nosite masko ali dihalni aparat. • Verižno žago vedno držite z obema rokama. Ročaje držite s palcem na eni strani, z ostalimi prsti pa na drugi strani. Zadnji ročaj trdno držite z desno roko, sprednji pa z levo. • Nevarnost telesnih poškodb. Naprave ne spreminjajte. Naprave ne uporabljajte za pogon priključnih delov ali naprav, ki jih proizvajalec naprave ne priporoča. ● Preden napravo vklopite, se prepričajte, da se veriga žage ne dotika nobenih predmetov. ● Če napačno napeta veriga žage skoči iz vodi-la, lahko pride do hudih telesnih poškodb ali smrti. Pred vsako uporabo preverite napetost verige. Dolžina verige je odvisna od temperature. ● Prepričajte se, da so vsi ščitniki, ročaji in zobata opora pravilno pritrjeni in v dobrem stanju. ● Hude poškodbe zaradi nepravilnega ravnanja pri delu:

- Pri delu z verižno žago morate biti ves čas pozorni in imeti nadzor nad svojim delovnim prostorom. Velikost delovne-ga prostora je odvisna od na-loge, ki jo je treba opraviti, in velikosti drevesa ali obdelo-vanca. Za podiranje drevesa potrebujete večji delovni pros-tor kot npr. za krajšanje.

- Nikoli ne žagajte v položaju, ko je vaše telo v isti liniji z vodilom in verigo. Tako zmanjšate tveganje, da bi vas pri povratnem sunku veriga udarila po glavi ali telesu.

- Pri žaganju žage ne premikajte naprej in nazaj, pač pa pus-tite, da veriga opravi svoje delo; pazite, da je veriga

ostra, ter je ne potiskajte skozi rez.

- Na koncu reza ne pritiskajte na žago. Bodite pripravljeni, da žago razbremenite, ko je les prežagan.

- Verižne žage ne ustavite med postopkom žaganja. Pustite, da žaga deluje, dokler rez ni dokončan.

- Seznanite se z novo verižno žago, tako da naredite preproste reze v varno podprtem lesu. To ponovite, če verižne žage dlje časa ne uporabljate. • Ne ža-jajte trte in/ali grmovja s preme-rom manj kot 75 mm. • Izklopite napravo, zategnite verižno za-voro, odstranite paket akumula-torskih baterij in se prepričajte, da so vsi gibljivi deli popolnoma ustavljeni:

• Pred čiščenjem naprave ali odstranitvijo blokade.
• Napravo pustite brez nadzora.
• Pred montažo ali odstranjevanjem priključnih delov.
• Pred preverjanjem, vzdrževanjem ali delom na napravi.

⚠PREVIDNOST ● Verižna žaga je težka naprava. Ljudje, ki uporabljajo verižno žago, morajo biti v dobrem fizičnem stanju in zdravi. Morajo imeti dober vid, biti okretni ter imeti ravnotežje in ročne spretnosti. Če ste v dvo-mih, verižne žage ne uporabljajte. ● Pri delu z napravo vedno nosite varnostno čelado z rešet-

kastim vizirjem, da zmanjšate tveganje za poškodbe zaradi udarca v obraz in glavo pri povratnem sunku.

Preostala tveganja

⚠OPOZORILO

• Tudi će se naprava uporablja, kot je predpisano, ostanejo ne-katera preostala tveganja. Pri uporabi naprave se lahko poja-vijo naslednje nevarnosti:
• Vibracije lahko povzročijo poškodbe. Za vsako delo uporabljajte pravo orodje, uporabljajte predvidene ročaje in omejite delovni čas in izpostavljenost.
• Hrup lahko povzroči okvaro sluha. Nosite zaščito za ušesa in omejite obremenitev.
• Ureznine ob stiku z izpostavljenimi zobmi verige žage.
• Ureznine zaradi nepredvidenih, nenadnih premikov ali povratnega sunka vodila.
• Ureznine/nevarnost prodiranja delov, ki letijo stran od verige žage.
• Poškodbe, ki jih povzročajo odbiti predmeti (žagovina, drobci).
  • Vdihovanje prahu in delcev.
• Stik kože z mazivom/oljem.

Zmanjšanje tveganja

PREVIDNOST

- Daljša uporaba naprave lahko povzroči motnje prekravitve rok zaradi vibracij. Splošno ve-

ljavnega trajanja uporabe ni mogoče določiti, saj nanj vpliva več dejavnikov:

• Osebno nagnjenje k slabi prekravitvi (pogosto hladni prsti, mravljinci v prstih).
• Nizka temperatura okolice. Nosite tople rokavice za zašči-to rok.
• Ovirana prekravitev zaradi močnega držanja.
• Neprekinjena uporaba je bolj škodljiva kot uporaba s pre-mori.

Če se pri redni dolgotrajni uporabi vedno znova pojavljajo simptomi, kot so mravljinci v prstih in hladni prsti, poiščite zdravniško pomoč.

Namenska uporaba

⚠NEVARNOST

Nenamenska uporaba

Smrtna nevarnost zaradi ureznin

Napravo uporabljajte samo v skladu z namenom uporabe.

• Verižna žaga je namenjena samo za zasebno uporabo.
• Verižna žaga je namenjena samo za delo na prostem.
• Iz varnostnih razlogov je treba verižno žago vedno čvrsto držati z obema rokama.
• Verižna žaga je bila razvita za žaganje manjših in večjih vej, debel in tramov. Rezalna dolžina vodila določa največji možni premer žaganega materiala.
• Verižna žaga se sme uporabljati samo za rezanje le-sa.
• Verižne žage ne uporabljajte, ko je okolica mokra ali ko dežuje.
• Verižno žago uporabljajte samo v dobro osvetljeni okolici.
• Predelave ali spremembe naprave, ki jih ni odobril proizvajalec, so iz varnostnih razlogov prepovedane.

Vsaka druga uporaba je nedovoljena. Za nevarnosti, ki nastanejo zaradi nedovoljene uporabe, odgovarja uporabnik.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali će so med transportom nastale po-škodbe, obvestite prodajalca.

Varnostne naprave

PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Veriga z majhnim tveganjem povratnega sunka

Veriga z majhnim tveganjem povratnega sunka zmanjšuje verjetnost povratnega sunka.

Rezalni zobje (oprijemni noži) pred vsakim zobom žage preprečujejo, da bi se zobje žage preveč globoko vdirali v območje povratnega sunka, s čimer se zmanjša moč povratnega sunka.

Pri brušenju verige obstaja nevarnost, da ta varnostna funkcija ne deluje več. Če se zmogljivost žage poslabša, je treba verigo iz varnostnih razlogov zamenjati. Za nadomestne dele uporabljajte samo kombinacijo vodila in verige, ki jo priporoča proizvajalec.

Vodila

Pri vodilih, katerih konice imajo majhen polmer, je tveganje za povratni sunek običajno manjše.

Zato za nalogo uporabite vodilo z ujemajočo se verigo, ki je ravno dovolj dolga. Daljša vodila povečajo verjetnost izgube nadzora med žaganjem.

Pred vsako uporabo preverite napetost verige (glejte poglavje Preverite napetost verige). Če napetost verige ni pravilno nastavljena, pri žaganju manjših vej (tanjših od celotne dolžine vodila) obstaja večje tveganje za padec verige.

Lovilec verige

Če se veriga zrahlja ali raztrga, lovilec verige prepreči, da bi veriga odletela v smeri uporabnika.

Zobata opora

Integrirana zobata opora se lahko uporabi kot vrtišče za zagotavljanje stabilnosti verižne žage med rezom.

Pri žaganju napravo pritiskajte naprej, dokler zatiči ne prodrejo v rob lesa. Če se zadnji ročaj premakne

navzgor ali navzdol v smeri reza, se fizični napor pri de- lu z verižno žago zmanjša.

Verižna zavora

Verižne zavore se v primeru nevarnosti uporabljajo za hitro zaustavitev verige.

Če se verižna zavora za ročno zaščito/ročico pritisne v smeri vodila, se mora veriga takoj zaustaviti.

Verižna zavora ne more preprečiti povratnega sunka, vendar zmanjša tveganje za poškodbe, će vodilo v primeru povratnega sunka zadene uporabnika.

Pred vsako uporabo naprave je treba preveriti pravilno delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Simboli na napravi

	Splošni opozorilni znaki
	Pred zagonom preberite navodila za uporabo in vsa varnostna navodila.
	Pri uporabi naprave nosite primerno zaščito za glavo, oči in sluh.
	Pri delu z napravo nosite nedrseče varnostne čevlje.
	Pri delu z napravo nosite nedrseče in trpežne rokavice.
	Življenjska nevarnost zaradi povratnega sunka verižne žage. Predmetov, ki jih boste žagali, se nikoli ne dotikajte s konico vodila.
	Življenjska nevarnost zaradi nenadzorovanih premikov verižne žage. Verižno žago vedno držite z obema rokama.
	Življenjska nevarnost zaradi nenadzorovanih premikov verižne žage. Naprave nikoli ne držite samo z eno roko.
	Naprave ne izpostavljajte dežju ali vlagi.
	Zagotovljena raven zvočnega tlaka, na-vedena na etiketi, znaša 104 dB.
	Verižna zavora se sprosti.
	Verižna zavora je zategnjena in veriga žage je blokirana.

	Obrnite za prilagoditev napetosti verige:= napenjanje verige= sproščanje verige
	Smer teka verige (oznaka je pod pokrovom)
	Zapahnite napenjalec verige
	Odpahnite napenjalec verige
	Mazanje vodila in verige
	Najnižja raven olja za verigo

Zaščitno oblačilo

⚠NEVARNOST

Smrtna nevarnost zaradi ureznin. Pri delu z napravo no-site ustrezna zaščitna oblačila. Upoštevajte krajevne predpise o preprečevanju nesreč.

Zaščita za glavo

Pri delu z napravo nosite primerno varnostno čelado, ki ustreza standardu EN 397 in ima oznako CE.

Pri delu z napravo nosite zaščito za sluh, ki ustreza standardu EN 352-1 in ima oznako CE.

Za zaščito pred letečimi drobci nosite primerna zaščitna očala, ki ustrezajo standardu EN 166 ali imajo oznako CE. Lahko pa nosite vizir za čelado, ki ustreza standardu EN 1731 in ima oznako CE.

Zaščitne čelade z integrirano zaščito za sluh in vizirjem so na voljo pri specializiranih prodajalcih.

Jopič za delo z verižno žago

Pri delu z napravo nosite jopič za delo z verižno žago za zaščito zgornjega dela telesa, ki ustreza standardu EN 381-11 in ima oznako CE.

zaščitne rokavice

Pri delu z napravo nosite ustrezne zaščitne rokavice z zaščito pred urezninami, ki ustrezajo standardu EN 381-7 in imajo oznako CE.

Zaščita nog

Pri delu z napravo nosite ustrezne ščitnike za noge, ki ustrezajo standardu EN 381-5 in imajo oznako CE.

Varnostni čevlji

Pri delu z napravo nosite nedrseče varnostne čevlje, ki ustrezajo standardu EN 20345 in so označeni s sliko verižne žage. To zagotavlja, da so varnostni čevlji v skladu s standardom EN 381-3.

Če verižno žago uporabljate samo občasno, če so tla ravna in je malo nevarnosti, da bi se v grmovju spotaknili ali zataknili, lahko uporabite zaščitne čevlje z jeklenimi sprednjimi kapicami in zaščitnimi gamašami, ki ustrezajo standardu EN 381-9.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna oprema. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje).

Sliko si oglejte na strani s slikami Slika A

① Veriga

②Vodilo

③ Zobata opora

⑤ Verižna zavora za ročno zaščito/ročico

⑥ Ročaj, zadaj

⑦ Stikalo naprave

⑧ Deblokirni gumb stikala naprave

⑨ Tipka za sprostitev paketa akumulatorskih baterij

⑩Pokrov

⑪ Ročaj, spredaj

⑫Obroč za nastavitev napetosti verige

⑬Napenjalec verige

⑭ Lovilec verige

⑮ Tipska ploščica

⑯Olje za verigo

⑰ Ščitnik verige

⑱*Paket akumulatorskih baterij Battery Power 36V

⑲*Hitri polnilnik Battery Power 36V

* optional

Paket akumulatorskih baterij

Napravo lahko uporabljate s paketom akumulatorskih baterij 36 V Kärcher Battery Power.

Montaža

Nameščanje verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Sprostite napenjalec verige in odstranite pokrov. Slika B

2. Verigo namestite na vodilo. Pri tem upoštevajte smer vrtenja verige. Slika C

3. Verigo namestite okoli zobnika in vstavite vodilo. Slika D

4. Namestite pokrov in zategnite napenjalec verige. Slika E

5. Nastavite napetost verige (glejte poglavje Nastavi- tev napetosti verige).

6. Namestite ščitnik za verigo. Slika F

Zagon

Napolnite rezervoar z oljem za verigo

1. Po potrebi očistite žagovino in umazanijo na območju okoli odprtine za polnjenje.

2. Odstranite pokrov rezervoarja za olje verige. Slika G

3. Počasi nalijte olje za verigo v rezervoar. Slika H

4. Če je potrebno, razlito olje za verigo popivnajte s krpo.

5. Zaprite rezervoar z oljem za verigo s pokrovom.

Preverite napetost verige

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite zaščito verige. Slika I

2. Previdno povlecite verigo.

Slika J Razdalja med vodilom in verigo mora znašati ca. 5,5 mm.

1. Če je potrebno, prilagodite napetost verige (glejte poglavje Nastavitev napetosti verige).

Namestitev kompleta akumulatorskih baterij

1. Paket akumulatorskih baterij potisnite v nastavek naprave, da se slišno zaskoči. Slika K

Obratovanje

Osnovno delovanje

1. Preverite poškodbe drevesa in vej, kot je npr. gniloba. Za poškodovane ali gnile veje poiščite nasvet profesionalnega arborista.

2. Odstranite zaščito verige.

3. Napravo trdno držite z obema rokama.

Vklop naprave

1. Verižno zavoro za ročno zaščito/ročico povlecite v smeri ročaja.

Slika L

Verižna zavora se sprosti.

1. Pritisnite gumb za odklepanje na stikalu naprave. Slika M

2. Pritisnite stikalo naprave. Naprava se vključi.

Prekinitev obratovanja

1. Sprostite stikalo naprave. Naprava se izključi.
2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.
   Slika N
   Verižna zavora je zategnjena in veriga žage je blokirana.
3. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

Delovne tehnike

Delovni položaj

⚠NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

- Verižne žage ne vodite po telesni osi.

Slika O

• Verižno žago usmerite na stran telesa tako, da noben del telesa ne sega v območje gibanja verižne žage.
• Ohranjajte čim večjo razdaljo od žaganega materiala.
• Nikoli ne delajte na lestvi ali stojte na drevesu.
• Nikoli ne delajte na nestabilnih lokacijah.

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti. Verižno žago vedno trdno držite z obema rokama.

Pri vlečenju/povratnem sunku gre za učinek, ki se načeloma zgodi v nasprotni smeri teka verige na žaganem materialu.

Slika P

① Vlečenje

②Povratni sunek

Ko se pri žaganju veriga žage s spodnjo stranjo vodila – rez naprej – zatakne ali naleti na trden del v lesu, lahko pride do sunkovitega potega verižne žage do materiala za žaganje.

- Da se izognete vlečenju, zobato oporo vedno varno nastavite.

Ko se pri žaganju veriga žage z zgornjo stranjo vodila – povratni rez – zatakne ali naleti na trden del v lesu, lahko verižna žaga udari nazaj v smeri uporabnika.

Da se izognete povratnemu sunku:

• Ne zataknite zgornjega dela vodila.
  ● Vodila v rezu ne obračajte.

Povratni sunek

⚠NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Pri povratnem sunku se verižna žaga nenadoma in ne-nadzorovano premakne v smeri uporabnika.

Do povratnega sunka npr. pride, ko verižna žaga v zgornjem območju konice vodila za žaganje nehote naleti na oviro ali je ujeta.

Slika Q

- Verižno žago vedno držite tako, da lahko vzdrži povratne sile. Verižne žage ne izpustite.

- Pri žaganju se ne nagibajte preveč naprej.

- Verižne žage ne vodite nad višino ramen.

- Vedno počakajte, da veriga doseže polno hitrost, in žagajte s polno močjo.

- Ne žagajte z vrhom žage.

- Vodilo vedno vstavite v že začeti rez z izredno previdnostjo.

- Bodite pozorni na položaj debla in na sile, ki lahko zaprejo režo reza in ukleščijo verigo žage.

- Pri odstranjevanju vej nikoli ne žagajte več vej hkrati.

- Delajte le z ostro in pravilno napeto verigo.

- Uporabite verigo z majhnim tveganjem za povratni sunek in vodilo z majhno glavo.

Načrtovanje smeri padca in poti umika

⚠NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

Pri načrtovanju smeri padca upoštevajte naslednje:

• Razdalja do naslednjega delovnega prostora mora biti najmanj 2,5 dolžine drevesa.
• Poseka ne izvajajte v močnem vetru. Drevo lahko nenadzorovano pade.
• Določite smer padca na podlagi rasti drevesa, terena (naklona) in vremenskih razmer.

- Drevo vedno spustite v vrzel rasti, nikoli na druga drevesa.

Za vsakega zaposlenega mora biti načrtovana pot umika. Pri tem velja:

- Pot umika načrtujte približno 45° diagonalno glede na smer padca.

Slika R

• Odstranite ovire s poti umika.
• Na pot umika ne postavljajte nobenega orodja in naprav.
• Ko delate na strmem pobočju, načrtujte pot umika vzporedno s pobočjem.
• Pri uporabi poti umika pazite na padajoče veje in opazujte krošnje.

Priprava delovnega območja na deblu

1. Z delovnega območja na deblu odstranite moteče veje, podrastje in ovire. Prepričajte se, da imate trdno oporo.
2. Temeljito očistite vznožje debla, npr. s sekiro. Zaradi peska, kamnov in drugih tujkov postane veriga topa.
3. Odstranite velike korenine. a Korenine odrežite pravokotno.

Slika S

b Korenine prerežite vodoravno.
c Odrezani koreninski del odstranite iz delovnega območja.

Izdelajte zasek

⚠NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

1. Prepričajte se, da padajoče drevo nikogar ne ogroža. Zaradi hrupa motorja lahko preslišite klice.
   Na območju poseka se lahko nahajajo samo osebe, ki opravljajo dela pri poseku.

2. Zarezo za padanje naredite pod pravim kotom glede na smer padca.

a Čim bližje tlom naredite vodoravni rez (ob vznožju), na približno 1/3 premera debla.

Slika T

b Naredite poševni rez (strešni rez) pod kotom približno 45–60°.

1. Izdelajte zasek.

a Zasek izdelajte vzporedno z rezom ob vznožju in vsaj 50 mm višje.
b Podžagajte le tako daleč, da ostane najmanj 50 mm široka ščetina.

Ščetina preprečuje, da bi se drevo zasukalo in padlo v napačno smer.

Ko se rez podžagovanja približa ščetini, bi moralo drevo začeti padati.

1. Če obstaja nevarnost, da drevo ne bo padlo v želeno smer ali se bo zasukalo nazaj in zapelo verigo žage, ustavite rez. S klini razširite rez in spustite drevo v želeno smer.

2. Ko drevo začne padati, potegnite verižno žago iz reza.

3. Izklopite napravo.
4. Zategnite verižno zavoro.
5. Odložite verižno žago.
6. Sledite načrtovani poti umika.

Žaganje vpetega lesa

⚠NEVARNOST

Nenadzorovani premiki verižne žage in žaganega materiala

Življenjsko nevarne ureznine, poškodbe zaradi žaganega materiala

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama

Vpeti les pomeni, da se pod napetostjo vleče deblo, ve- jo, ukoreninjeno deblo ali poganjke drugega lesa.

1. Pazite na vpeti les, saj obstaja nevarnost, da se bo vrnil v prvotni položaj.

Slika U

1. Vpeti les previdno žagajte s strani pritiska (glejte tudi poglavje Krajšanje napetega debla).

Slika V

Odstranjevanje vej

⚠NEVARNOST

Povratni sunek

Življenjsko nevarne ureznine

Pri odstranjevanju vej pazite, da vodilo/veriga ni uk-leščeno/-a.

△OPOZORILO

Spreminjanje porazdelitve teže pri odstranjevanju vej

Nevarnost poškodb zaradi nenadzorovanega gibanja debla

Izberite delovno območje tako, da ne pride do nevarnosti.

- Veje odstranjujte v smeri rasti.

Slika W

• Odstranjujte jih od zgoraj navzdol.
• Večje veje na spodnjem delu pustite kot oporo, da drevo ostane nad tlemi.
• Verižno žago čim bolj podprite.
• Med odstranjevanjem vej ne stojte na deblu.
• Ne žagajte s konico vodila.
• Bodite pozorni na veje, ki so napete. Napete veje žagajte od spodaj navzgor.
• Nikoli ne žagajte več vej hkrati.
• Z delovnega območja redno odstranjujte odžagane veje.

Krajšanje debla

⚠NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

POZOR

Poškodba verige zaradi stika z zemljo

Pazite, da se veriga ne dotika tal.

1. Verižno žago postavite na zobato oporo.
2. Deblo enakomerno prežagajte.

Krajšanje napetega debla

⚠NEVARNOST

Nenadzorovano gibanje verižne žage

Življenjsko nevarne ureznine

Pri krajšanju napetih debel obvezno upoštevajte vrstni red razbremenilnega reza na strani pritiska in ločeval-nega reza na napeti strani.

- Deblo je podprto na dveh straneh:

a Za razbremenilni rez na strani pritiska zažagajte deblo na približno 1/3 premera debla z zgornje strani.

Slika X

b Ločevalni rez naredite na napeti strani od spodaj navzgor.

- Deblo je podprto na eni strani:

a Za razbremenilni rez na strani pritiska zažagajte deblo na približno 1/3 premera debla s spodnje strani.

Slika Y

b Ločevalni rez naredite na napeti strani od zgoraj navzdol.

Odstranjevanje paketa akumulatorskih baterij

Napotek

Paket akumulatorskih baterij pri daljši prekinitvi dela odstranite iz naprave in ga zavarujte pred neodobreno uporabo.

1. Tipko za sprostitev paketa akumulatorskih baterij povlecite v smeri paketa akumulatorskih baterij. Slika Z
2. Pritisnite tipko za sprostitev paketa akumulatorskih baterij, da sprostite paket akumulatorskih baterij.
3. Paket akumulatorskih baterij odstranite iz naprave.

Prenehanje uporabe

1. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Očistite napravo (glejte poglavje Čiščenje naprave).

Transport

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri transportu upoštevajte težo naprave.

PREVIDNOST

Nenadzorovan zagon

Ureznine

Napravo prevažajte samo z nameščeno zaščito verige.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena.

1. Namestite ščitnik za verigo.

Slika F

1. Napravo med prenašanjem držite samo za ročaj, obrnjena pa naj bo tako, da vodilo gleda nazaj.
2. Za daljše razdalje izpraznite rezervoar za olje za verigo.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo.
c Privijte pokrov rezervoarja za olje verige.

1. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

▲PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred shranjevanjem odstranite baterijo iz naprave.

Napravo skladiščite samo z nameščeno zaščito verige.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena.

1. Namestite ščitnik za verigo.

Slika F

1. Izpraznite rezervoar za olje verige.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo. c Privijte pokrov rezervoarja za olje verige.

1. Če boste napravo skladiščili več kot en mesec, verigo naoljite, da preprečite rjo.

2. Napravo hranite na suhem in dobro prezračenem mestu. Preprečite stik s korozivnimi snovmi, kot so vrtne kemikalije in sol za odmrzovanje. Naprave ne hranite na prostem.

Nega in vzdrževanje

PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred vsemi deli na napravi vzemite akumulatorsko ba-

terijo iz naprave.

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

Čiščenje naprave

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. S čopičem z verige odstranite ostanke žaganja in umazanijo.

Slika AA

1. Ohišje in ročaje očistite z mehko, suho krpo.

2. Po vsakem čiščenju preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Vzdrževalni intervali

Pred vsako uporabo

Pred vsako uporabo je treba izvesti naslednje:

- Preverite nivo olja v verigi, po potrebi dolijte olje za verigo (glejte poglavje Napolnite rezervoar z oljem za verigo).

- Preverite napetost verige (glejte poglavje Preverite napetost verige).

- Preverite zadostno ostrino verige, po potrebi verigo zamenjajte (glejte poglavje Menjava verige in vodila).

- Preverite, ali je naprava poškodovana.

- Preverite, ali so vsi sorniki, matice in vijaki tesno zatisnjeni.

- Preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Po vsakih 5 obratovalnih urah

- Vsakih 5 delovnih ur preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Vzdrževalna dela

Preverjanje delovanja verižne zavore

1. Vklopite napravo.

2. Medtem ko naprava deluje, zasukajte roko na sprednjem ročaju, tako da verižno zavoro za ročno zaščito/ročico s hrbtnim delom roke potisnete v smeri vodila.

Verižna zavora je zategnjena.

Veriga se mora zaustaviti.

1. Verižno zavoro za ročno zaščito/ročico povlecite v smeri ročaja.

Veriga se mora sprostiti.

Nastavitev napetosti verige

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Odvijte napenjalec verige.

Slika AB

1. Nastavite napetost verige z obročem.

Slika AC

1. Preverite napetost verige.

Slika J

Razdalja med vodilom in verigo mora znašati ca.

5,5 mm.

1. Zategnite napenjalec verige.

Menjava verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Sprostite napenjalec verige in odstranite pokrov. Slika AD

3. Odstranite vodilo z napenjalcem verige. Slika AE

4. Če je treba zamenjati vodilo, odstranite napenjalec verige.

Slika AF

1. Staro verigo in po potrebi vodilo odstranite v skladu s predpisi.

2. Po potrebi napenjalec verige namestite na novo vodilo.

Slika AG

1. Novo verigo namestite na vodilo. Pri tem upoštevajte smer vrtenja verige.

Slika C

1. Verigo namestite okoli zobnika in vstavite vodilo. Slika D

2. Namestite pokrov in zategnite napenjalec verige. Slika E

3. Nastavite napetost verige (glejte poglavje Nastavi- tev napetosti verige).

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Kapaciteta paketa akumulatorskih baterij se zaradi sta- ranja zmanjšuje tudi pri ustrezni negi, zato najdaljši mo- žni čas delovanja po določenem času ni več na voljo niti pri povsem napolnjenem paketu akumulatorskih baterij. Ta pojav ni pomanjkljivost.

Napaka Vzrok Odpravljanje
Naprava se ne zažene	Paket akumulatorskih baterij je prazen.	● Napolnite paket akumulatorskih baterij.
	Paket akumulatorskih baterij je okvarjen.	● Zamenjajte paket akumulatorskih baterij.
	Paket akumulatorskih baterij ni pravilno vstavljen.	● Paket akumulatorskih baterij potiskajte v nosilec dokler ne zaskoči.
Naprava se med delovanjem ustavi	Akumulatorska baterija se pregreje	● Prenehajte z delom in počakajte, da se temperatura akumulatorske baterije vrne v normalno stanje.
	Motor se pregreje ● Prenehajte z delom in počakajte, da se motor ohladi.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravlje ne brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo.

Podatki o zmogljivosti naprave
Obratovalna napetost V 36
Hitrost prostega teka verige	m/s	21
Prostornina rezervoarja z oljem za ml verigo		190
Ugotovljene vrednosti v skladu s standardom EN 60745-1, EN 60745-2-13
Raven tlaka hrupa L_pA	dB(A)	91,2
Negotovost K_pA	dB(A)	3,0
Raven zvokovne moči L_WA	dB(A)	102,2
Negotovost K_WA	dB(A)	1,8
Vrednost tresljajev dlani-roke sprednjega ročaja	m/s^2	3,6
Vrednost tresljajev dlani-roke zad- njega ročaja		4,9
Negotovost K	m/s^2	1,5
Mere in mase
Dolžina x širina x višina	mm 834 x222 x235
Dolžina vodila	mm 356
Dolžina reza	mm 300
Razdelitev verige	in (mm) 0,375(9,525)
Teža (brez paketa akumulatorskih kg baterij)		4,3

Pridržujemo si pravico do tehničnih sprememb.

Vrednost tresljajev

△OPOZORILO

Navedena vrednost tresljajev je bila izmerjena z uporabo standardne preskusne metode in se lahko uporabi za primerjavo naprav.

Navedena vrednost tresljajev se lahko uporabi pri predhodni oceni obremenitve.

Glede na način uporabe lahko emisije vibracij med trenutno uporabo naprave odstopajo od navedene skupne vrednosti.

Naprave z vrednostjo izpostavljenosti dlani/rok vibracijam > 2,5 m/s² (glejte poglavje Tehnični podatki v navodilih za uporabo)

⚠️ PREVIDNOST • Večurna ne-prekinjena uporaba naprave lahko povzroči občutek otrplosti.

- Nosite tople rokavice za zašči- to rok. • Med delom imejte re- dne premore.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Akumulatorska verižna žaga

Tip: 1.444-05x.x

Zadevne EU-direktive

2014/30/EU

Raven zvočne moči dB(A)

Izmerjeno:102,2

Zajamčeno:104

Pooblaščeni organ, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D – 90431 Nürnberg, Nemčija, je opravil ES-pregled tipa, št. certifikata: BM XXXXXXXX 0001

Podpisniki ravnajo po navodilih in s pooblastilom upra-ve.

H. Jenner

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

5 Uporaba i njega kompleta baterija

a Komplet baterija punite samo s pomoću punjača odobrenog od strane proizvođača. Punjači koji nisu prikladni za odgovarajući komplet baterija mogu uzrokovati požar.

b Uređaj koristite samo s odgovarajućim kompletom baterija. Korištenje drugog kompleta baterija može uzrokovati ozljede ili požare.

c Komplet baterija koji ne upotrebljavate držite po-

dalje od metalnih predmeta kao što su uredske spajalice, kovanice, ključevi, čavli, vijci ili drugi manji metalni predmeti koji mogu uzrokovati kratki spoj. Kratki spoj može uzrokovati požar ili eksploziju.

Izrežite deblo po dužini

△OPASNOST

Nekontrolirani pokreti motorne pile

Opasnost po život od posjekotina

Prije rezanja isplanirajte rez i prepoznajte opasnosti.

Punjenje rezervoara za ulje za lance

1. Područje oko otvora za punjenje očistite od strugotina od testerisanja i prljavštine.

2. Uklonite poklopac rezervoara za ulje za lance. Slika G

3. Sipajte polako ulje za lance u rezervoar. Slika H

4. Po potrebi krpom obrišite prosuto ulje za lance.

5. Zatvorite poklopcem rezervoar ulja za lance.

Provera zategnutosti lanca

△OPREZ

Oštar Ianac

Posekotine

Kočnica lanca je zakočena.

1. Postavite zaštitu za lanac.

Slika F

1. Uređaj nosite samo za ručku i sa vodilicom usmerenom prema nazad.

2. Na dužim deonicama, ispraznite rezervoar ulja za lance.

a Uklonite poklopac rezervoara ulja za lance. Slika G

Kočnica lanca je zakočena.

1. Postavite zaštitu za lanac.

Slika F

1. Ispraznite rezervoar ulja za lance.

a Uklonite poklopac rezervoara ulja za lance. Slika G
