Tip izdelka	Mehanski sesekljalnik (vrtni drobilnik)
Znamka	Scheppach
Model	Biostar 3000
Mere (D x Š x V)	603 x 536 x 1402 mm
Teža	52 kg
Napajanje	230 V / 50 Hz (enofazno) ali 400 V / 50 Hz (trofazno)
Absorbirana moč	2,6 kW (enofazno) / 3,5 kW (trofazno)
Vrtilna hitrost motorja	2820 vrt/min (enofazno) / 2850 vrt/min (trofazno)
Način delovanja	S6 (40% obremenitev / 60% prosti tek)
Največji premer vej	45 mm
Največja vhodna odprtina	130 x 160 mm
Največja izhodna odprtina	60 x 365 mm
Premer rezalnega diska	355 mm
Reverzibilno rezilo	4 x 40 x 104 mm
Premer polžnega transporterja	80 mm
Raven zvočne moči (LWA)	108 dB(A)
Raven zvočnega tlaka na delovnem mestu (LpA)	89 dB(A)
Zaščita pred brizganjem vode	IP24
Omrežna varovalka	16 A (počasna) za enofazno, 3 x 16 A za trofazno
Varnostna naprava	Varnostna zaustavitev z avtomatsko motorno zavoro, varnostno stikalo na ohišju
Kolesa	2 kolesi premera 180 mm
Obseg dobave	Montirano ohišje, elementi podvozja, kolesa, lijak, cev, montažni pribor
Vzdrževanje in čiščenje	Pred vsakim posegom izključite iz omrežja; ne čistite z vodnim curkom; redno brusite ali zamenjajte rezilo
Obrabljivi deli	Reverzibilno rezilo (ref. 4020 2200), polžni transporter
Garancija	Zakonska, okvarjeni deli se zamenjajo pod pogoji

Pogosto zastavljena vprašanja - Biostar 3000 SCHEPPACH

Kako sestaviti lijak in cev?

Najprej sestavite dovodni lijak (1), preden namestite cev. Pritrdite ga s priloženimi vijaki in maticami (glejte sliko A v priročniku). Ne pozabite popolnoma priviti varnostnega vijaka (2) po zaprtju pokrova cevi.

Kakšen največji premer vej lahko drobim?

Priporočeni največji premer je 45 mm za sveže veje. Večji premeri lahko povzročijo pregrevanje ali blokado motorja.

Zakaj motor ne zažene?

Preverite, ali je zgornji del ohišja pravilno zaprt in ali je varnostni vijak dobro zategnjen. Prav tako preverite podaljšek, vtičnico in varovalko. Če težava ostaja, sta lahko okvarjena stikalo ali motor (glejte navodila).

Kako brusiti ali zamenjati rezilo?

Izključite napravo. Odprite zgornji del ohišja. S ključem Allen popustite pritrdilne vijake rezila. Odstranite rezilo, očistite podporno površino. Pri brušenju upoštevajte minimalno širino 22 mm (novo 30 mm). Ponovno namestite in zategnite vijake na 6 Nm. Za zamenjavo uporabite komplet reverzibilnega rezila ref. 4020 2200.

Katerih materialov ne smete vstaviti v drobilnik?

Nikoli ne vstavljajte kamenja, stekla, kovine, zemlje, korenin s prsti, ali drugih trdih neživih materialov. Ti tujki lahko poškodujejo rezilo in povzročijo poškodbe.

Kako preprečiti zamašitve?

Vejice vstavljajte z debelejšim koncem naprej, na vrtljivi del obrnjen navzdol. Za mokre odpadke izmenjujte s suhimi vejami. Ne preobremenjujte lijaka. Če pride do zamašitve, ustavite motor, izključite napravo in odstranite ostanke.

Kakšen je postopek čiščenja?

Ugasnite motor in izvlecite vtič. Nikoli ne uporabljajte vodnega curka pod pritiskom. Odstranite ostanke ročno (z rokavicami) ali s palico. Preverite stanje rezila in cevi. Shranite napravo na suhem mestu.

Ali lahko uporabljam drobilnik v dežju?

Ne. Naprava ima zaščito IP24 (pred brizganjem vode), vendar je ne smete izpostavljati dežju ali uporabljati v vlažnih pogojih. Nevarnost električnega udara in poškodbe motorja.

Kakšna so preostala tveganja?

Nevarnost ureznin zaradi vrtečega se rezila, nevarnost letečih delcev, visok hrup (nosite zaščito za sluh in oči), nevarnost električnega udara, če je kabel poškodovan. Upoštevajte vsa varnostna navodila.

Kje najti nadomestne dele?

Originalni deli so na voljo pri vašem prodajalcu Scheppach. Za naročilo navedite tip stroja, serijsko številko in referenco dela. Nadomestna rezila (ref. 4020 2200) so potrošni material in niso pokrita z garancijo.

NAVODILA ZA UPORABO Biostar 3000 SCHEPPACH

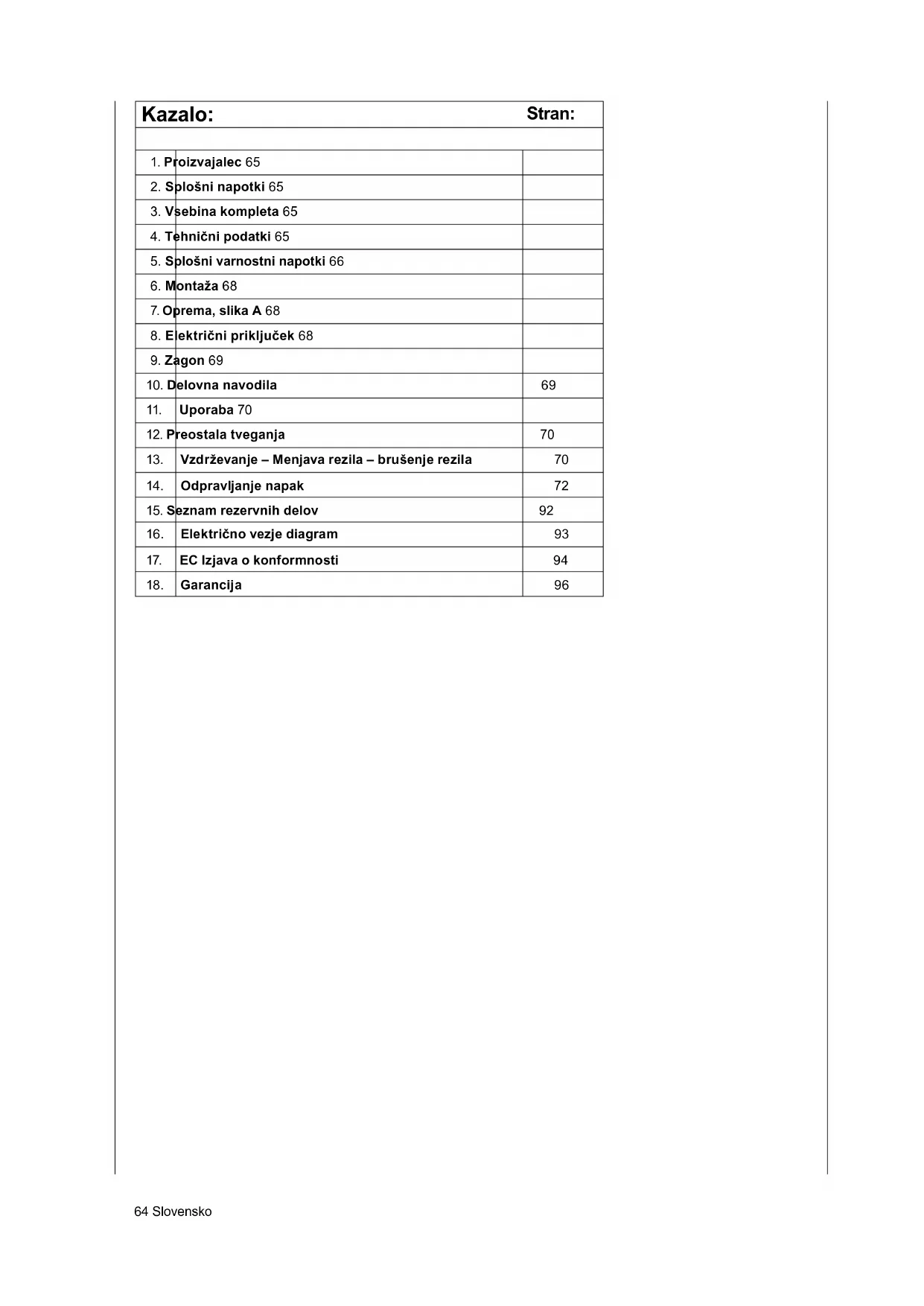

Kazalo: Stran:
1. Proizvajalec 65
2. Splošni napotki 65
3. Vsebina kompleta 65
4. Tehnični podatki 65
5. Splošni varnostni napotki 66
6. Montaža 68
7. Oprema, slika A 68
8. Elektrčni priključek 68
9. Zagon 69
10. Delovna navodila		69
11. Uporaba 70
12. Preostala tveganja		70
13. Vzdrževanje - Menjava rezila - bruşenje rezila		70
14. Odpravljanje napak		72
15. Seznam rezervnih delov		92
16. Elektrčno vezje diagram		93
17. EC Izjava o konformnosti		94
18. Garancija		96

Proizvajalec:

Scheppach

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamci za poskodbe na tej napravi ali poskodbes to napravo, do katerih pride pri:

• nepravilnem ravnanju,
  neuostevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretji, nepooblasceni strokovnjaki,
  vgraditvi neoriginalnih nadomestnih delov in zamenjaviznjimi,
• nenamenski uporabi,
• izpadu elektricne naprave zaradi neupostevanja elektrichin predispov in dolocil VDE 0100, DIN 57113/VDE 0113.

Priporocamo:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo omogocajo, da se lazie seznanite s strojem in izkoristite njegove moznosti namenske uporabe.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in gospodarnem delu s strojem, o izogibanju nevarnostim, zmanjsanju stroskov za popravila in casov izpada ter o povecanju zanesljivosti in ziviljenjske doe stroja.

Poleg varnostnih dolocil v teh navodilih za uporabo morate nujno upostevati predpise svoje drzave, ki veljajo za uporabo stroja.

Navodila za uporabo ovijte v plastični ovitek, da bodo zašcitena pred umazanijo in vlago, ter jih shrantee poleg stroja. Pred začekom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih uposteva t. Na stroju lahko delajo samo osebe, ki so poučene o uporabi stroja in o nevarnostih, ki so povezane z njo. Upostevajte zahtevano najnizjo starost.

Splošni napotki

• Ko iz embalaze vzamete vse dele, preverite, ali je prislo do morebitnih poskodb pri prevozu. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejshi reklamacij ne bomo priznali.
• Preverite, ali je posiljka celovita.
  Pred uporabo se s pomojo navodil za uporabo seznanite z napravo.
• Kot pribor, obrabne in nadomestne dele uporabljate samo originalne dele. Nadomestne dele dobite pri svojem specializaranem trgovcu -.
• Pri naročanju navedite našo številko articla, tip in leto izdelave naprave.

Biostar 3000
Vsebina kompleta
Montirano ohišje, z rezalno plošćo in elektricno opremo
Deli ogrodja, kolesa, os
Polnilini lijak in jašek, loputa
Izolacijska blazina,zaslon jaška,Pokrov
Pribor za montažo v prilozeni vrečki
Navodila za uporabo
Tehnični podatki
Dimenzije D x Š x V mm 603x5	36x1402
Višina poljinja v mm 1402
Višina izmeta v mm 320
Polnilna odprtina maks. mm 130x160
Izhodna odprtina maks. mm 60x365
Kolo ø mm 180
Teža kg	52
Moč
Debelina vej maks. ø mm	45
Orodje za drobljenje
Rezalna plošća ø mm	355
Rezilo v mm	4 x40x104
Dovajalni polž ø mm	80
Pogon
Motor V/Hz	230 V / 50 Hz (400V/50Hz)
Vchodna moč P	2,6 KW (P40*)-(3,5 KW(P40))
Število vrtljajev 1/min	2820 (2850)
Občasno delovanje	P40 (S6/25 %)
Zaščita pred škropljenjem	P24
Omrežna varovalka	Počasna varovalka tipa D, 16 A (3 x 16 A)

*Obcasno delovanje P40 = 40 % obratovalničas in 60 % prosti tek

Pridržujemo si pravico do tehnichih spreememb!

Karakteristike hrupa

Nivo zvokovne moči Lwag	108 dB (A)
Raven zvočnegа tlaka na delovnem mestu LpA	89 dB (A)

Dovoljeni obratovalni casi

Pri nepretrganem obratovanju je raven hrupa, ki jo dovoljuje nemski predpis za preprecevanje nesrec zaradi hrupa, presezena. Obvezna je uporaba sredstev za zašcito pred hrupom (nosite zašcito sluha).

V skladu z uredo za zašito pred hrupom je uporaba vrtnegadrobilnikavejobnedljahin praznikih preposedana.To velja tudi ob delovnikih ob naslednjih urah: med 13.00 in 15.00 termed 19.00 (22.00) in 7.00.

Pri tem upostevajte regionalne predispise.

V teh navodilih smo mesta, ki zadevajo va so var-nost, oznacili stem znakom:

Pojasnitev simbolov na napravi

Pozor, tretje osebe ne smejo biti v blizini stroja!

Pred odpiranjem izvlecite omrežni vtič!

Pozor, preberite navodila za uporabo!

Pozor, rotirajoca rezila; rok in nog ne vstavlajte v odprtine, ko je stroj vklučen.

Nosite zašcitu sluha in zašcitna očala!

Hoja v območju je prepovedana!
Ne uporablajte kot stopnico

Splošni varnostni napotki

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotide in v vaši državi veljavna varnostna dolocila, da sebe in druge zašcitite pred morebitnimi poskodbami.

• Varnostne napotide posredujte vsem osebam ki delajo na stroju.
• Te varnostne napotke skrbno shranite.
• Naprava z varnostnim stikalom

• Varnostno stikalo s samodejno motorno zavoro je namesceno za va so varnost. Preprecuje vklop motorja, ko je naprava odprta in bi upravljacvec lahko z roko dosegel rotirajoci rezalni mehanizem.

• Popravila varnostega stikala lahko izvaja le proizvajalec oz. podjetja, ki jih za to pooblasti proizvajalec.
  Pred uporabo se s pomojo navodil za uporabo seznanite z napravo.

• Naprave ne uporabljajte v namene, za katere ni predvidena (glejte razdelka Namenska uporaba in Delo z drobilnikom vej).
• Pazite, da stojite varno in da vedno ohranjate ravnotežje. Ne nagibajte se naprej. Pri vstavljanju materiala za drobljenje vedno stojte v isti ravnini z napravo.
• Bodite pozorni. Pazite, kaj delate. Dela se lotevajte pametno. Naprave ne uporabljajte, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi naprave lahko privede do resnih telesnih poskodb.
• Pri delu nosite zašcitna očala, delovne rokavice in zašcitvo sluha.

• Nosite primerna delovna oblačila:

• ne nosite širokih oblačil,

• dolge hlae,
• nadseca obutev,

• ne nosite ohlapnih oblacil ali oblacil z visecimi trakovi ali vrvicami.

• Upravljavec je v delovnem območju stroja odgovoren za tretje osebe.

• Otroci se ne smejo igrati z napravo.
• Otroci ne smejo biti v blizini naprave.
• Ta vrtna naprava ni namenjena temu, da jo uporabljajo osebe (vključno z otroci) z omejenimi fizici-nimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkusenj in/ali znanja, razen ce jih nadzoruje oseba, zadolžena za njihovo varnost, ali ce so od nje do bile navodila, kako uporabljati vrtno napravo.
• Nikoli ne dovolite, da bi vrtno napravo uporabljali otroci ali osebe, ki niso seznanjene s temi navodili. Nacionalni predpisi lahko omejujejo starost upravljavca. Kadar vrtne naprave ne uporabljate, jo hranite izven dosegao otrok.
• Otroci ne smejo Čistiti ali izvajati vzdřevanja naprave.
• Naprave nikoli ne uporabljajte,Če so v blizini druge osebe.
• Naprave nikoli ne pustite brez nadzora.
  Delovni prostor vzdrujte v urejenem stanju! Nered lahko povzroci nezgode.
  Delovni položaj izberite ob napravi ali za njo. Nikoli ne stojte v območju izhodne odprtine.
• Nikoli ne segaje v polnilno ali izhodno odprtino.
• Obraz in telo drzite stran od polnilne odprtine.
• Ne preobremenite naprave! V navenedenem območjuzmogljivosti lahko delate bolje in varneje.
• Napravo uporabljaje samo z v celoti in pravlno namesčenimi zašcitnimi pripravami ter na nnej ne spreminjaje nicesar, kar bi lahko ogrozilo varnost.
• Ne spreminjaje nastavitve regulatorja motorja; stevilo vrtljajev uravnava varno najvecjo delovno hitrost in siti motor ter vse vrtece dele pred poskodbami zaradi prevelike hitrosti. V primeru tezav se obrnite na servisno sluzbo.
• Naprave ne uporabljajte brez polnilnega lijaka.

• Ne spreminjate naprave ali delov naprave.
  Pred vklopom motorja zaprite napravo.

• Naprave ne škropite z vodo. (vir nevarnosti zaradi elektricnega toka)
  Upostevaje vplive okolice:

• Naprave ne uporabljajte v vraznem ali mokrem okolju.
• Naprave ne pušćajte na dežju in je ne uporabljajte, ko dežuje.
• Delajte samo pri zadostni vidljivosti in poskrbite za dobro osvetlitev.
• Da bi prepreciili nevarnost poskodbe prstov pri montaizi in ciscenju, trdno drzite rezalni mehanizem (glejte sliko «Menjava rezila«) in nosite zašcitne rokavice.
• Ce rezalni mehanizem zadane tujek ali ce vrtna naprava proizvaja neobiciajne zvoke oz. se začne tresti, vrtni aparat nemudoma izklopite, da se rezila ustavijo. Izv PCIe vtič iz vtičnice in postopajte tak:
• Preverite, ali je prišlo do poskodb.
  Vse poskodovane dele zamenjaje ali jih popravite.
• Preverite, ali so deli zrahljani, in jih po potrebi trdno zategnite.
• Izklopite stroj in izvlecite omrežni vtic iz vticnice, ce:
• izvajate vzdhrzevalna dela ali ciiscenje,
• odpravljate motnje,
• preverjate, ali je stroj poskodovan oz. ali so v polnilni kanal zašli tujki,
• se pojavijo neobičajni tresljaji stroja, preverjate, ali so pri krikjučni vodi zavozlani ali poskodovani, prevažate stroj, izvajate popravila, menjate rezila, zapustite stroj (tudi pri kratkotrajnih prekinitvah dela).
• Ce je polnilna ali izhodna odprtina stroja zamašena, izklopite motor in izvlecite omrežni vtic, preden odstranite ostanke iz polnilne ali izhodne odprtine.
• Preverite stroj glede morebitnih poskodb:
• Pred nadaljnjo uporabo naprave morate natančno preveriti, ali zašcitne priprave brezhibno in ustrezno delujejo.
• Prepricajte se, da premični deli brezhibno delujejo, se ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno namesceni in morajo izpolnjevati vse pogoje, da je zagotovljeno brezhibno delovanje naprave.
• Poškodovane zašcitne priprave in dele mora strokovno popraviti ali zamenjati priznana specializirana delavnica, Če v navodilih za uporabo ni navedeno drugače.
• Poškodovane ali nečitljive varnostne nalepke je treba zamenjati.
• Ko naprave ne uporabljate, jo hranite na suhem, zaptem mestu izven dosegaa otrok.
• Stroj hranite na mesti, kjer bencinski hlapi ne morejo priti v stik z odprtim plamenom ali iskrami. Stroj se mora pred shranjevanjem vedno ohladiti.
• Pri nepretrganem obratovanju je dovoljena raven hrupa presežena. Priporočljiva je uporaba zašcite sluha.
• Otroci, mlajsi od 16 let, ne smejo uporabljati naprave.
• Preverite elektriche prikljucne vode. Poškodovanih prikljucnihvodov ne uporablijaje.

• Med delom bodite pozorni na tutke. Ne vstavlajte kamnov, stekla ali kovinskih delov.

• Popravila, vzdrrzevalna dela in cischenje lahko izvajate samo pri izklopljenem pogonu. Pocakajte, da se motor ustavi, in izvlecite omreznvi tvič. Pozor, nevarnost: rezalno orodje deluje še nekaj Časa po izklopu.

• Ko koncate z delom, motor izklopite sele, ko je naprava povsem prazna. V nasprotnem primeru lahko pride do tezav pri ponovnem zagonu.
• Upostevajte vse varnostne napotke in opozorila o nevarnostih na stroju!
• Tudi pri neznatni menjavi lokacije odklopite stroj od vsakrsnegalelektricneganapajanja!Pred ponovnim zagonom stroj ponovno ustrezno priklopite na elektrichno omrezej!
• Pri ponovnem zagonu postopajte skladno z navodili za uporabo!
• Stroj uporabljaje v priporocenem polozaju in samo na trdni, ravni povrsini. Pazite na kabel, ker obstaja nevarnost, da se spotaknete.
  Pri prevozu stroja previdno hodite, ne tecite.
• Vrtne naprave nikoli ne dvigujte oz. nosite, ko je motor vkligen.
• Stroja ne uporabljajte na tlakovani povrsini, prekriti s prodom, na kateri bi izvrzen material lahko povzrocil poskodbe.
• Rok, drugih delov telesa in oblačil nikoli ne vstavljaje v polnilni lijak, izhodni kanal ali v blžino drugih premicnih delov.
• Pri zagonu stroja ne smete biti v območju izmeta.
• Izklopite motor takoj, ko zapustite delovno mesto.
  Stroja ne nagibajte, ko je motor vključen.

Opozorilo! To elektricno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okolisčinah vlpla na aktivne ali pasivne medicinske vsadke. Zaradi zmanjsanja nevarnosti resnih ali smrtnih poskodb, osebam z medicinskimi vsadki priporocamo, da se pred uporabo elektricnega orodja posvetujeo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Elektricna varnost

• Razlicica kabelskega podaljska v skladu z IEC 60245 (H 07 RN-F) s presekomŽile najmanj
  1,5 mm² pri dolzini kabla do 25 m
  2,5 mm² pri dolžini kabla nad 25 m
• Daljši in tanjši kabelski podaljšek povzroči padec napetosti. Motor ne dosega vec svoje polne moči, delovanje naprave pa je oslabljeno.
  Vtic in priključna doza na kabelskem podaljsku morata biti iz gume, mehkega PVC ali drugegatermoplastičega materiala z enako mehsko trdnostjo oziroma morata biti prevlečena s temmaterialom.
• Vtični priključek kabelskega podaljska mora biti zašciten pred škropljenjem.
• Pri polaganju kabelskega podaljska pazite, da ni stisnjen ali prepognjen in da vtič ni moker.
• Ce uporabljate kabelski boben, povsem odvijte kabel.
  Kabelskega podaljska ne uporabljaje v namene, za katere ni predviden. Kabel zavarujte pred vrocino, oljem, ostrimi robovi in premikajocimi se deli. Kabla ne uporabljaje za to, da bi izylekli vtic iz vticnice.

• Kabelski podaljšek redno preverjaje in ga zamenjaje, Če je poskodovan.

• Ne uporabljaje poskodovanega kabelskega podaljska.

• Na prostem uporabljaje samo dovoljene in ustrezno označene kabelske podaljske.
• Ne uporabljajtezasilnih elektrichnih priključkov.
  Zascitnih priprav nikoli ne zaobidite ali jih izklopite.
• Napravo prikljucite prek odklopnika na preostali tok (30 mA).
• Elektrni priklop oz. popravila na elektricih delih stroja lahko izvaja elektricar s koncesijo ali ena od nasih servisnih sluzb. Upostevajte lokalne predpi-se, zlasti glede zašcitnih ukrepov.
• Poskodovane omrežne priključne vode mora za-menjati proizvajalec ali ena od njegovih servisnih sluzb oziroma podobno kvalificirana oseba, da se prepreci nevarnosti.
• Popravila na drugih delih stroja lahko izvaja proizvajalec ali ena od njegovih servisnih sluzb.
• Uporabljaje samo originalne nadomestne dele. Uporaba drugih nadomestnih delov lahko povzroci nezgodo uporabnika. Proizvajalec ne odgovarja za skodo ali poskodbe, ki nastanejo kot posledica takse uporabe.

Montaža

Zaradi embalažno-tehniciñih razlogov vaš vrtni drobilnik vej ni povsem sestavljen.

Montažno orodje

Vsebina kompleta vkliučije

1 sestrobni imbus kluc SW 4

Oprema, sika A

Polnilni jašek, Iloputa, Iijak, slya A

1. Polnilni jašek
2. Varnostni vijak
3. Loputa
4. Lijak
5. Polnilni jašek (1) namestite pri odprtem ohisju.

Sprednja stran spodaj

2 vijaka s ploscato okroglo glavo M6x16
2 pahljačasti podložki 6
2 varovalni krovni matici M6

Zadnja stran spodaj

2 vijaka s ploscato okroglo glavo M6x16
2 pahljacasti podlozki 6
2 varovalni krovni matici M6

• Ohišje zaprite in do konca privijte varnostni vijak (2).
• Loputo (3) vstavite v polnilni jašek, namestite lijak (4) in ga pritrdite

Zadnja stran lijaka

2 vijaka s ploscato okroglo glavo M6x20
2 pahljačasti podložki 6
2 varovalni krovni matici M6

Spredna stran Iijaka

2 vijaka s ploscato okroglo glavo M6x16
2 pahljačasti podložki 6
2 varovalni krovni matici M6

Izolacijska blazina,zaslon jaška, slika B

1. Izolacijska blazina
2. Zaslon jaska
3. Pokrov

Izolacijski blazino (1) od spodaj vstavite v jašek li-jaka.

Stran, ki absorbira zvok (strukturirana), mora nalegati na zvočno odprtino polnilnega jaska.

Alternativno so lahko naprave opremljene z gladkimi izolacijskimi blazinami brez strukturirane strani.

Zaslon jaška (2) od spodaj vstavite v jašek lijaka in ga privijte.

2 plocevinska vijaka 4,2 x 16

2 podložki 05

PrivijtePokrov (3).

1 vijak z lecasto glavo in prirobnico M6 x 20

1 pahljačasta podložka 6

Vaš vrtni drobilnik vej scheppach je takovsem sestavljen.

Elektricni priključek

Namesceni elektromotor je pripravljen za uporabo. Prikljucek ustreza zadevnim predispom VDE in DIN. Zaviralni elektromotor omogoca, da se rezalna plošca po izklopu stroja hitro ustavi. Namescanje, popravila in vzdřevalna dela na elektrichnih instalacijah lahko izvajao smo strokovnjaki!!!

Pomembni napotki

Poškodovani elektrčni prikljucni vodi

Na elektricnih priključnih vodih pogosto pride do poškodb izolacije.

Vzroki so:

• mesta pritiska, Če priključne vode speljete skozi reže v oknih ali vratih.
• pregibi zaradi nepravilne pritrditve ali polaganja priključega voda.
• rezi zaradi voznje preko priključnega voda.
• poskodbe izolacije zaradi iztrganja iz stenske vticnic.
• pretrgana mesta zaradi staranja izolacije. Taksnih poskodovanih elektrichnih priključnih vodov ne smete uporabljati, ker so zaradi poskodb izolacije smrtno nevarni.

Redno preverjaje, ali so elektrichi n priklju cni vodi poskodovani. Pazite, da priklju cni vod med preverjanjem ne bo priklju cen v elektrichno omrezej.

Elektricni prikljucni vodi s sukovi ticem in sukso sklopom morajo ustrezati zadevnim predpisom VDE in DIN. Uporabljaje sam prikljuce vode z oznako najmanj H 05 RN ali z gumo oplašcene vode.

• Smer vrtenja motorjev na trifazni tok je treba preveriti pri prvem priklopu ali premestitvi naprave. Po potrebi je treba smer vrtenja spremeniti s faznim pretvornikom, slika »K«.
• Omrežna napetost mora biti 400V - 50Hz
  Kabelski podaljiški morajo imeti presek rajmanj 1,5 mm².
• Omrežni prikljucek in podaljsevalni vod morata biti petzilna ter imeti vtic CEE in sklop CEE.
• Omrežni prikluček je treba zašcititi z njavec 16 A.

Elektromotorji 230 V in 400 V so izdelani za nacin delovanja S6-40%. Pri preobrenitvi motorja se ta samodejno izklopi. Po dolocenem casu hlajenja (različni casi) lahko motor znova vklopite.

Do preobremenitve lahko pride:

• zaradi daljse blokade rezalne plošće,
• zaradihitrega zaporedega vklapljanja in izklapljanja.

Pri blokadi rezalne plošće zaradi vej ali drugeg materiala za drobljenje je treba elektromotor takoj izklopiti s stikalom za vklop/izklop. Ne Čakajte, da se sproži odklopnik motorja.

• Izvlecite omrežni vtič!
• Odpritz gornji del ohišja.
• Odopravite vzrok blokade (preobremenitve).
• Pravilno nameite zgornji del ohišja. Do konca uvijte varnostni vijak!
• Ko se motor nekoliko ohladi, ga ponovno priključite v omrežje in vklopite.

Zagon

Pred zagonom upostevajte varnostne napotke!

Napravo lahko zazenete lespopolnama namešeni- mi zašcitnimi in dovajalnimi pripravami.

Varovalo zagona, slika C

Svojo napravo Biostar lahko zazenete le, ce je zgornji del ohisijsa zaprt v skladu s predpisi.

Krilata matica za zapiranje ohiša in spodnjega dela hkrati služi kot varovalna matica varovala zagona.

Z zategnitvjo krilate matice se prek tlačega sornika (1) ustvari stik za vklop in izklop. Motor se zažene, ko pritisnete gumb za vklop.

Če krilata matica ni zategnjena ali Če je ohišje odprto, varovalo zagona prekine elektrčni krog. Ko pritisnete gumb za vklop, se motor ne sme zagnati.

Originalega varnostega vijaka scheppach ne smete zamenjati z nobenim drugim vijakom!

Vklop, izklop

• Stroj vklopite takto, da stikalo prestavite v položaj »|«.
• Izklopite ga tako, da stikalo prestavite v položaj «0«.

Zaviralni motor

Zaviralni motor omogoc, da se rezalna plošca po izklopu stroja hitro ustavi.

Delovna navodila

Za dobre delovne rezultate mora biti rezilo dobro nabrušeno.

Upostevajte:

Topa rezila zmanjsajo zmogljivost rezanja in otežijo delo! Zanesljiv znak za neostro rezilo je slabse podajanje. Motor se segreje; zašcita pred preobrenitvijo se sproži. Za menjavo in brusenje rezil glejte razdelek Vzdrževanje.

• Priporočamo, da nosite osebno zašcitno opremo, kot so zašcitna očala, zašcitva sluha in delovne rokavice.
• Pri zbiranju materiala za rezanje pazite na kamne in zempljo.
• Trdih predmetov, kot so kamni, steklo, kovinski predmeti in podobno, ne smete metati v vrtni drobilnik vej.
  Zemlja povzroča hitrejšo obrabo rezil, zato jo je treba odstraniti z materiala za drobljenje.
• Korenin, ki se jih drži zemplja, ne mečite vVRTni dro-bilnik vej.
• Les, kot je drevesni rez ipd., zahteva ostra rezila in ga je treba rezati loceno, da zagotovite najdaljsoolestno zivlienisko dobo rezil.
• Veje vstavite z debelejšim koncem naprej in jih po moznosti potisnite na navzgor vrteči se del rezalne plošće (povratni udarec).
• Pri samodejnm podajanju močno povlecite material nazaj, da preprećite zadusitev motorja, ko pade stevilo vrtljajev.
• Za sveže odrezan les potrebujete manj moči, zato lahko drobite hlode z vecjim presekom.
• Odrezano zivo mejo morate postopoma dovajati v Iijak. Nekatere vrste (npr. cesmin) se lahko zatikajo. V stroj jih potisnite z dolgo vejo.
• Trajnice lahko olesenijo, zato zahevajo dobro nabrušeno rezilo.
• Lubje je mogoče dobro zdrobiti, Če je vlažno. Pri- poročamo postopno dovajanje.
• Če Želite bolj fino zmlet material, zdrobljen material
• še enkrat vstavite v lijak.
• Režete lahko samo navlažen in zmečkan papir. Pri kartonu odstranite kovinske sponke.
  Zelenjavne opadke je praviloma mogoce zlahka zdrobiti, a lahko pride do lepljenja zaradi vlažnosti.
• Priporocljivo je, da na koncu zdrobite suh material, ki bo vpil v Ago v napravi in ociistil ohisje.
• Pomembno: Preostale odpadke po koncu dela odstranite iz naprave. Pozor: IZVLECITE OMREZNVI VTIC.
• Preden po ustavljenem delu ponovno zazenete stroj, morate iz ohijsa rezil odstraniti ostanke materiala za drobljenje.
• NEŠKROPITE Z VODO!

Ravnanje pri nezgodi

Poskrbite za potrebne ukrepe prve pomoči, ki ustrezajo poskodbi, in Čim prej poïšcite usposobljeno zdravniško pomoč. Poskodovanca zašcitite pred nadalnjimi poskodbami in ga pomirite. Za primer morebitne nesrèce mora biti na delovnem mestu vedno na voljo prva pomoč v skladu z DIN 13164. Material, ki se vzame iz prve pomoči, je treba takoj dopoliniti. KoPoklicete pomoč, navedite naslednje informacije:

1. Krajnesreče
2. Vrsta nesreče
3. Stevilo poskodovancev
4. Vrste poskodb

Uporaba

Stroj ustreza veljavni direktivi ES o strojih.

• Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno-tehnici nimi pravili. Kljub temu lahko pri uporabi pride do nevarnosti zaŽivljenje in telo uporabnika ali tretje osebe oziroma do škode na stroju in drugem premożenju.
• Stroj lahko uporabljate samo v tehnici no brezhib-nem stanju in skladno z namenom ter navodili za uporabo, pri tem pa morate biti osveščeni o varnosti in se zavedati nevarnosti! Še posebej tiste motnje, ki lahko vplivajo na varnost, morate (dati) takoj odpraviti!
• Vrtni drobilnik vej je izdelan izključno za rezanje vej, grmov, vrtnih odpadkov, papirja in kartona.
• Namenska uporaba vključuje drobljenje
• veg vseh vrst do maks. premera (glede na vrsto in svezino lesa),
• ovenelih, vlažnih vrtnih odpadkov, ki so skladisčeni ze nekaj dni, izmenićno z vejami.
• Vrtni drobilnik vej je primeren samo za zasebn uporabo v gospodinjsikh vrtovih in vrtickih.
  Kot drobilniki vej za zasebne vrtove in vrticke smatrajo naprave, ki se ne uporabljago v javnih objektih, parkih, sportnih objektih, kmetijstvu in gozdarsvu v komercialne namene.
  V namensko uporabo spada tudi izpolnjevanje gojev za obratovanje, vzdrzevanje in popravila, ki jih predpiše proizvajalec, in upoštevanje varnostnih napotkov v navodilij.
• Samovoljne spremembe na vrtnem drobilniku veg izključujejo odgovornost proizvajalca za škodo vseh vrst, do katere pride kot posledica teh spremb.
• Vsaka vrsta uporabe, ki presega opisano, velja za nenamensko uporabo.
• Proizvajalec ne daje garancije za poskodbe, ki na-nastejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.
  Zemlje, stekla, kamnov, kovinskih predmetov in korenin, ki se jih drži zemlja, ni dovoljeno vstavljati v vrtni drobilnik vej.
• Upostevati morate varnostne, delovne in vzdvrzevalne predpise proizvajalca ter mere, navedene v tehnicih podatkih.

• Upostevati morate zadevne predispise za preprecevanje nezgod in ostala, splošno priznana varno-stno-tehnčna pravila.

• Stroj lahko uporabljajo, vzdrujejo ali popravljao samo osebe, ki se na to spoznajo in so poucene o nevarnostih. Lastnorocne spremembe na stroju izključujeo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

• Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodji proizvajalca.

Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehnicnimi pravili. Kljub temu lahko pride pri delu do posameznih preostalih tveganj.

• Tudi pri namenski uporabi in kljub upoštevanju vseh zadevnih varnostnih dolocil lahko obstajajo preostala tveganja zaradi konstrukcije, ki jo zahteva namen uporabe.
• Upostevanje teh navodil in previdnost zmanjsata tveganje telesnih poskodb in skode.
• Nevarnost poskodb prstov in rok, ce z roko sezete v odprtino in primete rezila.
• Nevarnost poškodb prstov in rok zaradi montaže in cisčenja rezil
• Dotik delov, ki so pod napetostjo, Če so elektrčni sestavni deli odprti.
• Poskodbe zaradi povratnega udarca vegi pri dovajanju. Dolge, debele veje mo窍 dozite. Nosite osebno zacitno opremo, kot so delovne rokavice in zacitna ocala.
• Ogrozenost zdravja zaradi hrupa. Nosite osebno zašcitno opremo (zašcitu sluha).
• Ogroženost zdravja zaradi elektricnega toka, ce ne uporabljate ustreznih elektrichnih priključnih vodov. Upostevajte razdelek «Elektrichi priključek « v na-vodilih za uporabo.
• Poleg tega so lahko kljub vsem izvedenim preventivnim ukrepom prisotna preostala tveganja, ki niso ocitna.
• Preostala tveganja lahko zmanjsate, Če upostevate razdelka «Varnostni napotki« in «Namenska uporaba« ter navodila za uporabo v celoti.

Vzdrževanje

Pri vseh vzdrzevalnih delih in ciiscenju mora biti motor izklopljen in omreznvi tic izvlecen!

Naprave ne škropite z vodo!

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nikateri deli potrošni material.

Obrabni deli*: dro bilec, rezalni valj, rezalna plošča, napajalnik

• ni nujno, da je v obsegu dobave!

Menjavarezila-brusenjerezila

Rezalno orodje deluje še nekaj Časa po izklopu! Pred deli na rezalmem orodju izvlecite omrežni vtč! Dvostransko uporabno rezilo iz visoko zmogljivega jejka lahko enostavno in hitro zamenjate.

Previdno pri delu: nevarnost poskodb prstov in rok! Nosite delovne rokavice.

Izjemno pomembno je, da uporabljate le dobro nabrušena rezila!

Zato upostevajte: Topa rezila zmanjsajozmogljivost rezanja in otezijo delo! Zanesljiv znak za neestro rezilo je slabse podajanje. Motor se segreje in zašita pred preobrenitvijo se sproži.

Menjava protirezila

V naslednjem zaporedju odstranite:

del st. 43/44

del st. 46/7/45/42/41

Jašek 31 odvijte z ohišja 23.

Zamenjate protirezilo (74).

Ponovno sestavite drobilnik veg.

Slika E

Varnostni vijak (1) izvjte iz zgornjega dela ohisa in zgornji del ohisa s polnilnim jaskom nagnite naprej.

Namestitev rezalne plošće, slika F

Z majhnim izvijaem ali zebljem odstranite umazani-jo iz notranjega sestrobnika pritrdilnega vijaka rezila. Imbus kjuč s T-ročajem mora segati povsem v notrani sestrobnik, da lahko odvjete vijake. Vijaki so trdno zategnjeni.

Odstranjevanje rezila

Zrezila in naleznepovrsinerezilana rezalni plošci je treba odstraniti trde ostanke umazanje. Rezilo morate natančno ponovno namestiti.

Brusenjerezila,slikaG

Pri brusenju rezila bodite pozorni na enako sirino, da preprecite neuravnotezenost.

Novo rezilo je široko 40 mm. Rezilo lahko obrusite za največ 4 mm na vsaki strani.

Detail A

Detaili A prikazuje povecano podobo topega robu rezila. Pri brusenju morate rob obrusiti toliko, da postane oster.

Ko rezilo postopoma obrusite do sirine 32mm , morate namestiti novo rezilo.

Nadomestna rezila dobite pri svojem specializiranem trgovcu.

St. art. 4040 0140

Komplet rezila

2rezili

4 vijaki z ugreznjeno glavo M6x12

Pri namestitvi rezila naoljite vijake z ugreznjeno glavo in jih trdno zategnite. Potreben vtilni moment je 6 Nm.

Dovajalni polž, slika H

• Za zamenjavo dovajalnega polza ni treba odstraniti rezalne plošće.
  Z majhnim izvijaem odstranite umazanijo iz notranjega sestrobnika vijaka s cilindrično glavo in izvijte vijak s cilindrično glavo
• Odvijte pesto plošće (1) pod rezalno plošćo. Izvjte 4 vijake s cilindrično glavo M6x25.
• Dovajalnega polza (2) smemite z rezalne plošće in namestite novega dovajalnega polza s pestom plošće.

Vse vijake trdno zategnite!

• Ponovno namestite rezalno plošćo

z vijakom scilindrično glavo M8x40

s podložko 08

Vijak trdno zategnite!

Potreben vrtilni moment je 23 Nm.

Zgornji del ohisi ja dvignite in pravilno zaprite.

Varnostni vijak do konca zategnite.

Po koncanem ciscenju in vzdrrzevalnih delih morate ponovno namestiti vse zašcitne in varnostne priprave.

Slika I

1. Odstranitev polnilnega jaska Odvijte obrocnva vijaka (vilicasti kljuc SW 13 mm).
2. Odstranitev ogrodja Odvijte dvakrat po dva vijaka z ugreznjeno glavo (imbus ključ SW 4 mm).

Motor in stikalo

Namestitev, popravila in vzdrrzevalna dela na elektricni instalaciji smejo izvajati le elektricarji.

Pri vracilu motorja vedno posljite celotno pogonsko enoto s stikalom.

Za pravilno in但它 obdelavo narocila nadomestnih delov so potrebni naslednjip podatki:

1. Tip stroja
2. Stevila stroja
3. Opis in kataloska stevilka nadomestega dela
4. Pri narocanju nadomestnih delov za elektricno opremo je treba navesti podatke z napisne ploši- ce na motorju in stikalu.
5. Stevilo zelenih nadomestnih delov
6. Podrobni podatki o naslovu in vrsta posiljanja

Odpravljanje napak

Napaka Mogoč vzrok Odpravljanje

Motor se ne zažene.w a) Zgornji del ohišja ni pravilno zaprt.		a) Do konca uvijte varmostni vijak.
		b) Okvarjen podaljševalni vod b) Zamenjale ali popravite podaljševalni vod
		c) Elektrčni tok se ne dovaja Iz vtičnice.
		d) Okvarjen stikalo d) Glejte sliko D.
		e) Okvarjen motor, okvarjen kondenzator
		f) Ostanki materiala za drobljenje blokirajo rezalno plošć.
Motor nima moči, varovalka se sproži.	a) Podaljševalni vod z nezadostnim presekom	a) Izberite podaljševalni vod z večjim presekom.
	b) Vod med omrežnim priključkom in drobilnikom voj je predolg.	b) Pot med omrežnim priključkom in drobilnikom voj nj bo Čim krajša.
Motor je preobremenjen, varovalka se sproži.	a) Prevelika količina vstavljenega mokrega materiala za drobljenje	a) Izberite manjšo količino materiala, občasno vstavite suh material za drobljenje.
	b) Zamašeno območje rezila in izmeta	b) Izvlecite omrežni vtič, odprite ohišje in očistite.
	c) Topo rezilo c) Nabrusite ali zamenjajte.
	d) Podaljševalni vod z nezadostnim presekom	d) Izberite podaljševalni vod z večjim presekom.
Dovajanje materiala za drobljenje se zmanjša, manjšazmogljivost rezanja.	Rezilo je topo ali obrabljeno. Rezilo obrnite, ga nabrusite ali v celoti zamenjajte.
Močni tresljaji/hrup	a) Matica/vijak rezila je zrahljan.	a) Trdno zategnite matico/vijak rezila.
	b) Rezilo je poškodovano. b) Zamenjale	te rezilo
	c) Naprava je poškodovana v notranjosti.	c) Obrnite se na servisno službo.

Motor a vypinač

Stroj vypnite a vytiahnite sie'tovu zastrku zo zasuvky pri:

Nastroj je v pohybe! Pred pracou na nastroji, vytiahnite zastrchu!

Dvojstranny obratny ocefov y noz je Iahko a rychlo vymenite'ny.

Pozor pri prace: nebezpečenstvo poranenia prstov a rukou!

Ocstane pomanijlvostje potrobnye nazmanil 8 din je prejuim blaga, v npasrnothem primuru iguzbi kupec vse pravice do garocije zaradi taksinoh pomanijvostja. Za na se napravde jagoGarancijo ob pravilni uporabi za kas zakonsko dolozenega rokaGarancije od predaje in sicer na takens naclin, da vsak del napravde breplicaon nadomestmo, za kateregia b se v tem roku izkazal, da je zaradi slabega materiala

al slabe zedelave neuprobem. Za delie. kijui sham ie dzelulemo. jamimo smo lo tiko, koilor zaheva garconja drug podjet. Stroski za vostvlajnov niv elhov nosi kucze. Zahtve za spreminjanee in zmanjane ter ostale zahtve za nodastemi skde so izkliuene.

Zaruka CZ

Vidèleme yadu sou poukazatalebehem 8 dni od obdrzeni zoobi, jinak zraci zakaznik vheochy naroky tykajci od ravokhto vad. Poskytujeme zaruku na na ste rode, k termyi je ravnezachazo, nu doz kabomennze zaruvi huty zajainei od dronceni te bezaplatne yemvné kaziou cst ste rode, ktere behme teto dozy mizhe sta protokazatene nepouztelnou naskedem materialoi de yrobni vad. Na dily,
