Terméktípus	Mechanikus aprítógép (zúzógép)
Márka	Scheppach
Modell	Biostar 3000
Méretek (H x Sz x M)	603 x 536 x 1402 mm
Súly	52 kg
Tápellátás	230 V / 50 Hz (egyfázisú) vagy 400 V / 50 Hz (háromfázisú)
Felvett teljesítmény	2,6 kW (egyfázisú) / 3,5 kW (háromfázisú)
Motor fordulatszám	2820 ford/perc (egyfázisú) / 2850 ford/perc (háromfázisú)
Üzemmód	S6 (40% terhelés / 60% üresjárat)
Ágak max. átmérője	45 mm
Max. bemeneti nyílás	130 x 160 mm
Max. kivezető nyílás	60 x 365 mm
Késtartó tárcsa átmérője	355 mm
Fordítható kés	4 x 40 x 104 mm
Adagoló csiga átmérője	80 mm
Akusztikus teljesítményszint (LWA)	108 dB(A)
Hangnyomásszint a munkavégzés helyén (LpA)	89 dB(A)
Vízpermet elleni védelem	IP24
Hálózati védőbiztosíték	16 A (késleltetett) egyfázisúhoz, 3 x 16 A háromfázisúhoz
Biztonsági berendezés	Biztonsági leállítás automatikus motorfékkel, biztonsági kapcsoló a burkolaton
Kerekek	2 kerék, átmérő 180 mm
Szállítási tartalom	Összeszerelt karosszéria, alváz elemek, kerekek, töltőgarat, csővezeték, szerelési tartozékok
Karbantartás és tisztítás	Minden beavatkozás előtt húzza ki a csatlakozót; ne mossa vízsugárral; rendszeresen élezze vagy cserélje a kést
Kopó alkatrészek	Fordítható kés (ref. 4020 2200), adagoló csiga
Garancia	Törvényes, hibás alkatrészek feltételekkel cserélve

Gyakran ismételt kérdések - Biostar 3000 SCHEPPACH

Hogyan kell összeszerelni a töltőgaratot és a csővezetéket?

Először szerelje össze a töltőgaratot (1), mielőtt felszereli a csővezetéket. Rögzítse a mellékelt csavarokkal és anyákkal (lásd a kézikönyv A ábráját). Ne felejtse el teljesen meghúzni a biztonsági csavart (2) a csővezeték fedelének lezárása után.

Mekkora maximális ágátmérőt tudok aprítani?

Az ajánlott maximális átmérő friss ágak esetén 45 mm. E fölött a motor túlmelegedhet vagy leállhat.

Miért nem indul a motor?

Ellenőrizze, hogy a burkolat felső része megfelelően zárva van-e, és a biztonsági csavar jól meg van-e húzva. Ellenőrizze továbbá a hosszabbító kábelt, a csatlakozóaljzatot és a biztosítékot. Ha a probléma továbbra is fennáll, a kapcsoló vagy a motor hibás lehet (lásd a használati útmutatót).

Hogyan kell élezni vagy cserélni a kést?

Húzza ki a készüléket. Hajtsa le a burkolat felső részét. Használjon hatlapú kulcsot a kés rögzítőcsavarjainak meglazításához. Vegye ki a kést, tisztítsa meg a támasztófelületet. Élezéskor tartsa be a minimális 22 mm szélességet (új: 30 mm). Szerelje vissza, húzza meg a csavarokat 6 Nm nyomatékkal. Cseréhez használja a fordítható kés készletet (ref. 4020 2200).

Milyen anyagokat ne tegyek az aprítógépbe?

Soha ne tegyen bele köveket, üveget, fémet, földet, gyökereket rátapadt földdel, vagy bármilyen kemény, nem növényi anyagot. Ezek az idegen testek károsíthatják a kést és sérülést okozhatnak.

Hogyan kerüljem el a dugulásokat?

Az ágakat a vastagabb végükkel előre, a forgó rész alá helyezze. Nedves hulladék esetén váltakozva tegyen száraz ágakat. Ne terhelje túl a garatot. Ha dugulás történik, állítsa le a motort, húzza ki a csatlakozót, és távolítsa el a maradványokat.

Mi a tisztítási eljárás?

Kapcsolja ki a motort, és húzza ki a csatlakozódugót. Soha ne használjon nyomás alatti vizet. Távolítsa el a maradványokat kézzel (kesztyűben) vagy egy bottal. Ellenőrizze a kés és a csővezeték állapotát. Tárolja a készüléket száraz helyen.

Használhatom az aprítógépet esőben?

Nem. A készülék IP24 védelemmel (vízpermet ellen) rendelkezik, de nem szabad esőnek kitenni vagy nedves időben használni. Áramütés és motor károsodás veszélye áll fenn.

Melyek a fennmaradó kockázatok?

Forgó kés általi vágás veszélye, repülő törmelék veszélye, magas zajszint (viseljen hallásvédőt és szemvédőt), áramütés veszélye, ha a kábel sérült. Tartsa be az összes biztonsági előírást.

Hol találom a pótalkatrészeket?

Az eredeti alkatrészek a Scheppach viszonteladónál kaphatók. Rendeléskor adja meg a gép típusát, sorozatszámát és az alkatrész hivatkozási számát. A pótkések (ref. 4020 2200) fogyóeszközök, nem tartoznak a garanciába.

HASZNÁLATI ÚTMUTATÓ Biostar 3000 SCHEPPACH

Csak EU-tagallamoknak

Ne dojoba z elektromos kesziszerszamot a haztarasi hulladek kozé! Az elektromos es elektronikus berendezesek hulladekairoi szoló 2012/19/EK irányelv, valamint ennek a nemzeti jogba aldatultétete alapjan a hasznatt elektromos kesziszerszamokat küloin, környezetvedö uhrasnositzis celjabol keg yüglieni.

HR

Samo za EU-drzave

Elektri'ne alata ne odizute u kuncne otapke!
Prema Eurospok direktiv 2012/19/EU o starim elektri'cnim i elektroni'ckim strojevima i preuzimanju u nacionalno pravo moraju
se istroseni elektri'ci alati sakupilati odvojeno i odvestu i pogon za recikazu.

CZ

Pouze pro zemé EU.

Elektricky nastroj nelikvidujte v domacim odpadu! Podle evropse smerince 2012/19/ES o odpadnich elektrickych a elektronickych zaftzenich a jejIho provedenI ve vinitrostam'n pravo mascul byt pouzite elektricke nastroje tfdeny a odvezny k ekologicke recykali.

PL

Tyiko dia paanstw UE

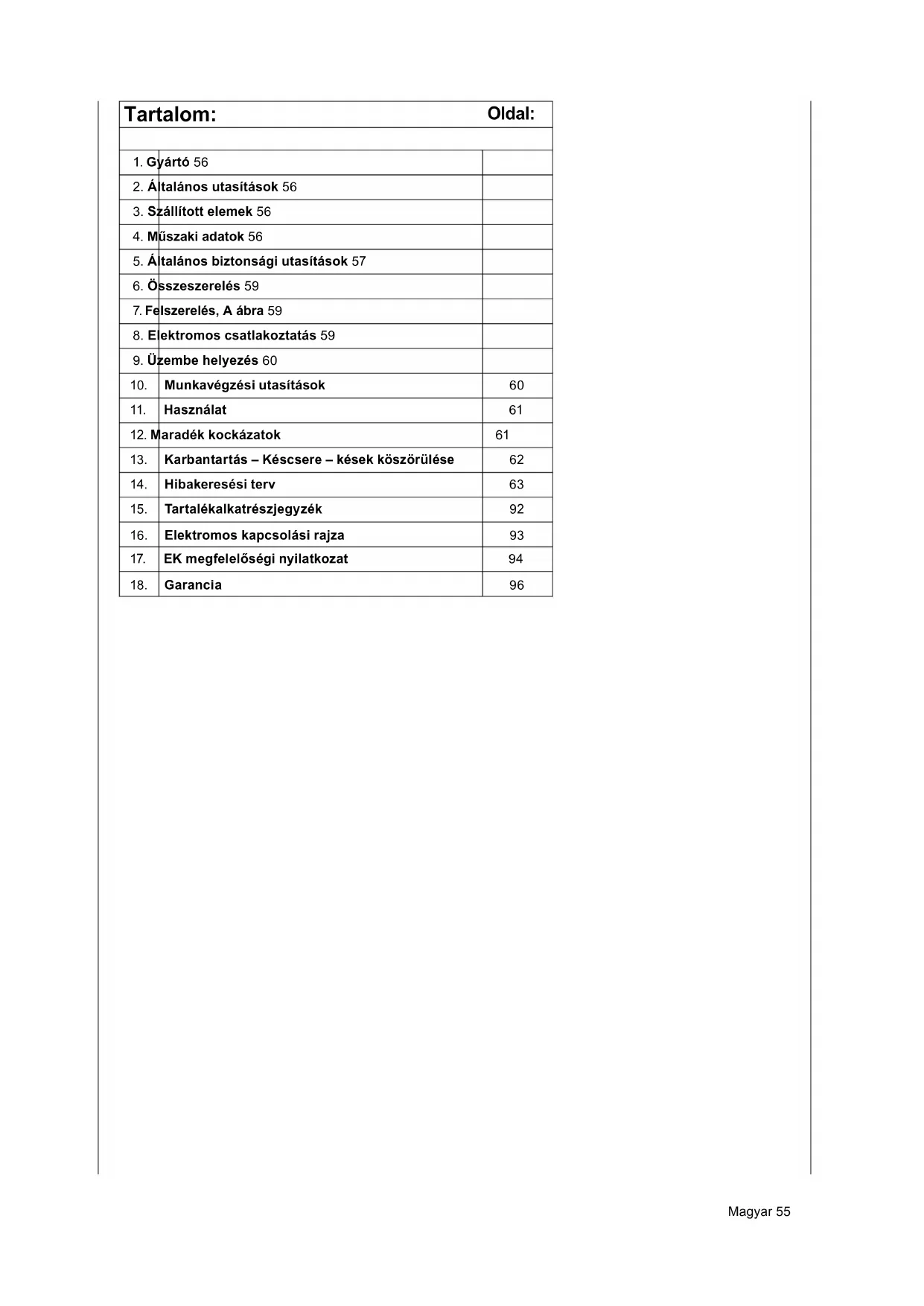

Tartalom: Oldal:
1. Gyártó 56
2. Általános utasítások 56
3. Szállitott elementk 56
4. Mūszaki adatok 56
5. Általános biztonsági utasítások 57
6. Összeszerelés 59
7. Felszerelés, A ábra 59
8. Elektromos csatlakoztatás 59
9. Üzembe helyezés 60
10. Munkavégzési utasítások		60
11. Használat		61
12. Maradék kockázatak		61
13. Karbantartás – Késcsere – kések kösztörülése		62
14. Hibakeresési terv		63
15. Tartalékalkatrészegyzék		92
16. Elektromos kapcsolásí rajza		93
17. EK megfelelőségí nyilatkozat		94
18. Garancia		96

Gyarto:

Scheppach

Sok oromet es sikert kivanunk uy gépe hasznalatahoz.

Megegyzes:

E gép gyártója a hatalyos termékfelelosségi törveny szerint nem felelos a gépen esett vagy a gép által okozott károkér t a következó esetakben:

szakszerutlen kezelés,
- a kezelési utmutató be nem tartása,
- illetéktelen javitás,
- nem eredeti pótalkárteszek beépítésé éscereje,
- nem rendeltetesszeru hasznalat,
- a villamos berendezés mukódeşéptelensege a villamos elóirások és a VDE 0100, valamint a DIN 57113 / VDE 0113 elóirásainak be nem tartasa esétén.

A kovetkezoket javasoljuk:

A telepétés es üzembe helyezés elott olvassa el a kezelési utmutató teljes szövegét.

Kezeleşi utmutatɔnkbol megismerheti gepét es elsa-jatithatja a rendeltetesszeru hasznalatahoz szukseges ismereteket.

A kezelési utmutató fontos informaciókat tartalmaz arról, hogyan dolgozhat a géppelBiztonságosan, szakszerüen es gazdaságosan, hogyan elózheti meg a baleseteket, csokkenthetia javitasi koltsegeket és az idokieséket, és novelhetia gép megbizhatósagát élettartamát.

A jelen kezelési utmutatóBiztonsági rendelkezeseint tul feltétlenul tartsbe az orszagaban a gep uzemeltesevel kapcsolatosan ervenyes elorásokat is.

A szennyezódes énsedvesség ellen muanyag tokba csomagolt kezelési utmutatót tartsa a gep kozelében. Munkába allas elott minded kezelő olvassa el, es gondosan tartsa be elörásait. AgépenCsak oyan szemelyek dolgozhatnak, akitet betanftottak a gep hasznalatára émsegismertetek a vele kapcsolatos veszélyforrasokkal. Tartsa be a kezelők minimális eletkorára vonatkozó rendelkezest.

Általános utasítások

Kicsomagolas utan vizsgaljon at minded alkatreszt, nincsenek-e rajtuk esetleg szallitasi serulsek. Reklamacio eseten azonnal ertesitse a beszallitot. Kesobbi reklamaciokat nem fogadunk el.
Ellenorizze a szalltmany teljesseget.
Felhasznalas elott ismerje meg a kezelési utmutató segitségével a keszüléket.
Tartozékkent es potalkatreszkentCsakeredeti alkatreszeket hasznaljon. Potalkatreszeket szakkereskedöjenel vásárolhat.
A megrendeléseknel adja meg a cikkszámainkat, valamint a keszülék típusát es gyartási évét.

Biostar 3000
Szállitott element
Felszerelt házborítás, kétstárcsával és elektramos szerel-vennyel
Állvány részek, kerekek, tengely
Betöl'tő tólcsér és garat, csappantyú
Csillapító betét, garatzáró lemez, fedöburkolat
Szerelési tartozékok külön tasakban mellékelve
Kezelési útmutató
Műszaki adatok
Szerkezeti méretek, HxSzxM (mm)	603x536x1402
Adagolásí magasság (mm) 1402
Kidobási magasság (mm) 320
Max. adagolonyilás (mm) 130x160
Max. kidobonyilás (mm) 60x365
Kéré átméröje (mm) 180
Tömeg (kg) 52
Teljesütmény
Max. ágvastagság (mm)	45
Aprító szerszám
Kétstárcsá átméröje (mm)	355
Váltokés (mm)	4x40x104
Behúzó csiga átméröje (mm)	80
Meghajtás
Motor V/Hz	230 V / 50 Hz (400V/50Hz)
P felvett teljesitmény	2,6 KW (P40*)-(3,5 KW(P40))
Fordulatszám, fordulat/perc	2820 (2850)
Megaszakitásos üzem	P40 (S6/25 %)
Fröccsenő viz Ellen védett	P24
Hálózati biztosíték	Lomha, D tipusú, 16 amper (3 x 16 amper) Amp(3x16Amp)

*Megszakításos üzem: P40 = 40% üzemidő és 60% üresjárat

A muszaki valtozások jogat fenntartjuk!

Zajertekek

2000/14/EK és EN ISO 3744:1995

TR.505010019.001 tesztjelentés, kelt: 2016.11.02. TÜV-SÜD

Hangteljesitményszint Lwag	108 dB (A)
Hangnyomásszint a munkahelyen LpA	89 dB (A)

Megengedett üzemidok

A folyamatos üzemeltetés során keletkezžaźsjint meghaladja a baleset-megelozési elóirásokban szereplö zajszintet. Zajvedo eszkoczok hasznalata szukseges (viseljen hallásvedot).

A zajvedelmi rendelet ertelmében a kerti szecskázó vasarnapokon és unnepnapokon nem hasznalhato. Ezhétköznapokon is jozak a következő idöpontokban:

13.00 - 15.00 ora, valamint 19.00 (22.00) - 7.00

Ehhez vegye figylembe a regionalis eloirasokat.

A jelen kezelési utmutatóban az OnBiztonságával kapcsolatos helyeket ez a szimbólum jeröli:

Agépen szerepló szimbólumok magyarázata

Figyelem! Tartsa távol az illetéktelen személyeket!

Nyitás elótt húzza ki a halózati csatlakozódupôt!

Figyelem! Olvassa el a hasznalatiutasiftast!

Figyeljen a forgo kesekre, kezeit es labait ne tartsa aniyilasokba, ha mukodik a gep

Viseljen hallásvédot és védőssemüveget!

Tilos a felületre lépni!

Ne használjá fellepoként!

ÁltalánosBiztonságiutasitások

Ezen termek üzembe helyezese elott olvassa el a kovetkez' utasitásokat, valamint az adott országban hatályosBiztonsárgi rendelkezeseket, hogy megvedje magát es masokat az esetleges sérülsektól.

• Adja tovább ezeket a biztonsági utasításokat mindenkinek, áki a géppel dolgozik.
• Örizzeme meg ezeket aBiztonsagiutasításokat.

• Biztonsagi lekapcsolass rendelkezǒ keszülék
  A felszerelt, automatikus motorfékkel rendelkezǒ
  biztonsagi lekapcsolás az OnBiztonsagat szolgá-la. Megakadályozza, hogy nyitott kszüléknél be lehessen kapcsolni a motort, valamint hogy kézzel a forgo késmūbe lehessen nyúnlí.
  Abiztansagi lekapcsolas javitasait a gyartó, illetve az altala megnevezett vallalatok vgezzek.
  A hasznalat elott ismerje meg a keszuleket a hasznalati utasitas segitssegével.

• Ne hasznalja a keszüléket oyan celokra, amelyek nem minosulnek rendeltetesszernek (lásd: Rendeltetesszerlu hasznalat és Munkavégzs a kerti szecskažóval).
  Gondoskodjon a stabil munkavegzési helyzetöról, és mindigörizze meg egyensúlyát. Ne Hajoljon elöre. A szecsközandó anyagok bedobásakor a készülekkel egy magasságban alljon.
  Legyen ovatos. Figyeljen arra, amit csinal. Dolgozzon esszel. Ne hasznalja a keszuleket, ha fardt, vagy ha drogok, alkohol vagy gyogyszerek hatasa alatt all. A keszulek hasznalata soran egy pillanaty i figyelmetlenseg is sulyos serulseket okozhat.
  A munkavegzés soran viseljen védoszemüveget, munkavedelmi kesztýut es hallasvedot.

• Viseljen megfelelo munkaruhat:

• nem bō ruḥázat
  hosszunadrag
  csuszasmentescip

• nem laza, lelogo ruhazat, valamint logo szalagok vagy zsinorok nelkuli ruhazat.

A kezelószemély felelos a gép munkaterületén tartózkodó harmadik felekér.
Gyermekek nem jatszhatnak a keszülékker.
Tartsa távol a gyermekeket a készüléktől.
- Ez a kerti keszülk nem alkumas arra, hogy kor-latozott fizikai, erzekszervi vagy szellemé képességekkel vagy hiányos tapasztalattal és/vagy tudással rendelkező szemelyek (beleérte a gyermekeket is) hasznaják, kiveve, ha egy, aBiztonságukér felelos személy felügyeli öket, vagyutasítasokkal latja el öket a keszülk hasznalatára vonatkozoan.
- Soha ne engedje, hogy gyermekek vagy a jelenutasitasokat nem ismero szemelyek hasznaljak a kerti keszuleket. Lehetseges, hogy nemzeti eloraksok korlatozzak a kezel o eletkorat. Ha nem hasznalja, gyermekek szamara nem hozzaferheto helyen tarojla a kerti kszuleket.
A tiszitität és a felhasznalói karbantartást gyermekek nem végezhetik el.
- Soha ne használja a készüléket, ha a munkában nem érintett személyek tartózkodnak a közelben.
- Soha ne hagyja felügyelet nélkül a készüléket.
Tartsa rendben a munkaterületet! A rendetlenség balesetveszélyes.
A keszülek oldalánal vagy mogotte talalható munkahelyzetét valasszon. Soha ne alljon a kidobonylás tartományába.
- Soha ne nyuljon a betöltó-vagy a kidobonyilásba.
- Arcát es testét tartsa távol a betöltonyilastól.
- Ne terhelje tuli a keszuleket! A megadott teljesitmemyntartomanyiban jobban esBiztonsagosabban dolgozhat.
Csak helyes es megfeleloen felhelyezett vedobererendezesekkel uzemeltesse a keszuleket, es egyelen oyan modositast se vgezzen a gepen, amely negativ hatassal lenne a biztonsagra.
- Ne módosítsa a motor szabályozójának beallitá-sat. A fordulatszám szabályozza a biztonságos maximális munkasebességet, és védi a motort és az összes forgo alkatrészt a tulzott sebesség altal okozott károktól. Problemák eseten forduljon ügyfelszolgátukhoz.
- Ne üzemeltesse betölto tölcsér nélkül a készüléket.
- Ne módosítsa a keszüléket, illetve a keszülék al-katrészeit.

• A motor bekapcsolasa eltozt zarja be a keszuleket.
• Ne fröcsköljön vizet a keszülékre. (Elektromos áram veszélyforrása.)

• Vegye figyelmeb a kornyezeti hatasokat:

• Ne hasznalja nedves vagy vizes kornyezetben a keszüléket.

• Ne hagyja az esön ázni a készüléket, és ne mu-ködtesse esöben.

• Csak megfelelo latasviszonyok mellett dolgozzon, és gondoskodjon a jo megvilágításrol.

• Az ujsérulések veszelyenek kizarasa erdekében rogzítse a késmúvet a szerelesi és tiszítasi munkalatokhoz (Iásd: „Késcse" ábra), és viseljen vedókesztýt.

• Ha idegen târgy kerul a vagomechanizmusba, a kerti készülék szokatlan zajt ad ki vagy rezegni kezd, akkor a vagomü megallṭasához haladékta-lanul kapcsolja ki a kerti készüléket. Húzza ki a dugó a csatlakozóaljzataból, és a következőképpen járjon el:

Vizsgalja meg a krokat.
Cserelje ki vagy javitsa meg az osszes sereult alkatreszt.
Ellenorizze, hogy nincsenek-e laza alkatreszek, es szukség eseten huzza meg azokat.

• Kapcsolja ki a gépet, és húzza ki a halózati csatlakozódupó az aljzataból a kovetkező esetekben:

• karbantartasi és javitasi munkalatok

• uzemzavarok elharitasa
• a gèp esetleges séruléseinek, illetve a bedobócsatornába jutott idegen tárgyak Ellenörzese
• a gép rendellenes rezgései
• a csatlakozóvezétékek Ellenörzese, hogy nemcsavarodott-e össze vagy nem sérult-e
• Szallitasas
• javitasi munkalatok
• késcsere
• eltavolodás (rövid szünetek esetén is)

A gep be- vagy kidoborészenek eltomodesei eseten kapcsolja ki a motort, es huzza ki a halozati csatlakozódupot, mielott eltavolitaná az anyagmaradványokat a be- vagy kidoborészból.
Ellenorizze a gépet, hogy nem sérult-e:

A keszülk tovabbi hasznalata elott gondosan vizsgalja meg, hogy kifogastalan es rendeltetesszer-e a vedoszerkezetek mukodese.
Ellenörzze, hogy a MOZgó részek kifogastalanul muködnek, nem szorulnak és nem sérültek-e. A keszülk kifogastalan üzemeltete sé megköveteli, hogy minded alkatrésze helyesen legyen felszerelve, és az összes feltételt betartsák.
A serult vedoberendezeseket es alkatreszeket markaszervizzel szakszeruken ki kell javittatni vagy csereltetni, ha a hasznalati utasitas nem rendelkezik maskent.
Cserelje ki a serult vagy nem olvashato biztonsagi cimkeket.

• A nem hasznalt keszüléket száraz és zárt helyen Örizz, ahol a gyermekek nem fernek hozza.
  Olyan helyen tárolja a gépet, ahol a benzingózok nem érintkezhetnek nyil langgal vagy szikrákkal. Tárolás elott mindig hagyla lehulni a gépet.
  A folyamatos üzemeltetes soran keletkezö zaj meghaladja a megengedett zajsintet. Hallásvéð hasznalatát javasoljuk.
  16 év alatti fiatalok nem hasznalhatják a keszüléket.

Ellenorizze a halozati csatlakozovezeteket. Ne hasznaljon hibas csatlakozovezeteket.
- A munkavégzs során ügyeljen az idegen tárgyakra. Ne toltson be koveket, üveget vagy fémdarabokat.
A javitasi, karbantartasi es tiszitasi munkalatokatCsak lekapcsolt meghajtasnal vgezeze. Varja meg a motor leallasat, es huzza ki a halozati csatlako-zodugot. Figyelem! Veszely! A szerszam utanfut.
- A munkavégzs utanCsak akkor kapcsolja ki a motort, ha már teljesen urea keszülék. Ellenkezöesetben az ujraindítás nehézségekke utközhet.
- A gépen talalható összesBiztonságiés veszélyrevonatkozoutasítastvegy figyelembe!
A legkisebb helyvaltoztatas elott is valassza le a gépet minded külso energiaforrasrol! Az ismetelt üzembe helyezés elott a gépet elorfrasszerüen csatlakoztassa vissza a halózatra!
- Az ismetelt üzembé helyezéskor kizárólag a kezelési utmutató szerint járjon el!
- Az ajanylott helyzetben és csak szilard, sik felületen használja a gépet. Ügyeljen a kábelekre: botlás-veszély.
- A gép szállitásakor figyelmesen haladjon, ne fusson.
- Jaró motornál ne emelje meg, illetve ne cipelje a kerti keszülket.
- Ne használjá a gépet kikovezett,apro kaviccsal megsztór teruleten, ahol a kidobott anyag sérulé-seket okozhat.
- Ne tartsa a betölto kamraba, a kidobó csatornába vagy az egyeb mozgo alkatreszek kozelébe a kezeit, egyeb testreszeit és ruházatát.
A gép üzembe helyezéskor mindig a kidobózónan kivül tartózkodjon.
- A munkahely elhagyásakor azonnal kapcsolja ki a motort. Járo motornál ne billentse meg a gépet.

Figyelmezetétés! Ez az elektramos kéziszerszám muködes kozben elektromágnes mezôt képez. Ez a mezőBizonyos korulmények kozott befolyasolhatja az aktiv és passziv orvosi implantatumok muködését. A sulyos és haláros sérülések veszelyenek csökentése érdekében javasoljuk, hogy az orvosi implantatumokkal elő szemelyek az elektramos kéziszerszám kezelése elott kérjek ki orvosuk és az implantatum gyartójanak velemenyét.

ElektromosBiztonsag

A hosszabbitokabel kivitele megfele az IEC 60245 elorasainak (H 07 RN-F), az erek minimalis keresztmetszete:

25 m-es kabelhosszig 1,5 mm²
25 m-es kabelhossz felett 2,5 mm²

• A hosszú és vékony hosszabbitokábel feszültsegkimaradast okoz. A motor már nem éri el a maximalisteljesítmenyét, és csökken a készülék funkciója.
  A hosszabbitokabel csatlakozodugoja es aljzata gumibol, puha PVC-bol vagy ugyanilyen mech-anikai szilardsggal rendelkeztermoplasztikus anyagbol keszuljon vagy ilyen anyaggal legyen bevona.
• A hosszabbitókabel dugaszoló aljzata legyen fröcsenő viztol védett.

A hosszabbitokabel fektetesekor ugyeljen arra, hogy ne szoruljon be, ne törjön meg, és a dugaszolcsatlakozas ne legyen nedves.
Kabeldob hasznalata eseten teljesen csevelje le a kabelt.
- Ne használja a kábelt olyan celokra, amelyek nem minősulnek rendeltetesszerünek. Ölva a kábelt a hóttol, az olajtól, valamint az éles peremektól és mozgo alkatrészektól. Ne használja a kábelt a csat-lakozódugo aljzataból való kihúzásához.
- Rendszeresen ellenorizze a hosszabbitokábelt, és sérülés eseten cseréljke ki.
- Ne használjon hibás hosszabbitokábelt.
- A szabadbanCsak engedelyezett es megfelelo jelolessel ellatott hosszabbitokabelt hasznaljon.
- Ne hasznaljon ideiglenes elektromos csatlakozó-kat.
- Soha ne hidalja at es ne helyezze üzemen kivül a védöberendeşeseket.
- Áramvédó kapcsolóval (30 mA) csatlakoztassa a készüléket.
- Az elektromos csatlakoztatast, valamint a gep elektromos alkatreszeinek javitasat egy hivatalos engedellyel rendelkezov villamossagi szakember vagy vevszolgalatunk vgezze. Vegye figyembe a helyi elorasokat, kulonoskeppen a vedointezkedesekre vonatkozan.
A seruIh haloZati csatlakozovezeteket a veszelyek elkerulse erdekében a gyartóval, illetve annak vevoszolgalatabal vagy egy hasonlo képesitessel rendelkezo szemellyel cseréttese ki.
A gép többi alkatreszének javitásait a gyartó, illetve annak vevszolgálata végezze.
- Csak eredeti potalkatrészeket hasznaljon. Az egyeb potalkatrészek hasznalata kovetkeztében balesetek erhetik a felhasznalot. Az ebböl eredő károkér a gyartó nem feel.

Összeszerelés

Csomagolástechnikai okokbol a kerti szecskázó nem teljesen összeszerelve szállitjuk.

Szereloszerszam

A csomag tartalmazza

1 db 4-es kulcsnyilasu imbuszkulcs

Felszerelés, A ábra

Betölto garat, csappantyu, tölcsér, „A” abra

1. Betöltő garat
2. Biztonságic savar
3. Csappantyú
4. Tölcsér
5. Nyitott házboritásnál szerelje fel az (1) betölto garatot

Elulso oldal lent

2 db félgombfeju csavar M6x16
2 db fogazott alatet 6
2 dbBiztosito kalaposanya M6

Hátoldal lent

2 db félgombfejü csavar M6x16
2 db fogazott alatet 6
2 dbBiztositokalaposanyaM6

Zárja le a házborftást, és teljesen csavarja be a (2) biztonsági csavart.
- Helyezze be a (3) csappantyut a betolto garatba, majd helyezze fel es szerelje fel a (4) tolscert.

Tölcsér hatoldala

2 db félgömbfejü csavar M6x20
2 db fogazott alatet 6
2 dbBiztositó kalaposanya M6

Tolcsér elulso oldala

2 db félgömbfejü csavar M6x16
2 db fogazott alatét 6
2 dbBiztositokalaposanyaM6

Csillapitó betét, garatzáró lemez, H ábra

1. Csillapitó betét
2. Garatzaró lemez
3. Fedoburkolat

Az (1) csillapitó betétet alulrol helyezze be a tölcsér száraba.

A zajelnyerő (strukturál't) oldal a betöl'to garat hangresei felé nézzen.

A keszülékek alternative megoldaskent sima, nem strukturalt csillapitó betetekkel is felszerelhetok.

A (2) garatzáró lemezt szintén alulró helyezze a tólcsér szárába, és csavarokkal rogzítse.

2 db lemezcsavar 4,2 x 16
2 db alatet 05

Csavarozza fel a (3) fedóburkolatot

1 db lencsefeju csavar, M6 x 20
1 db fogazott alatét 6

Az On scheppach kerti szecskazoja ezzel keszre van szerelve

Elektromos csatlakoztatás

A telepített villanymotor üzmékSZ allapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatko-zó VDE és DIN előirásoknak.

Az elektromos fékezömotor határa a kestárcsa a kikapcsolás után gyorsan megál.

A villamos bekótesi, javitasi es karbantartasi munkalatokat kizarolag szakemberek végezhetik!

Fontosutasitask

Sérult elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezétékeken gyakran sérult a szigetelés.

Ezek okai:

• Becsipódések, ahol ablak- vagy ajtonyiláson gezetik à a csatlakozóvezétékeket.
• Megtörések, amikor szakszerütlenül vezetik vagy rögzítik a csatlakozóvezéték.
  Elnyiródás, amikor athajtanak avezetéken.
• A szigetelés felkuszásá, amikor kirántják a konnektorból.
• Repedés a szigetelés eloregedese miatt.

Az ilyen sérult elektromos cisatlakozóvezetékek nem hasznalhatok, és a szigetelés sérulései miatt eletveszélyesek.

Rendszeresen ellenorizze a villamos csatlakozóvezéték épségét. Ügyeljenarra, hogya csatlakozóvezeték az ellenörzéskor ne legyen az áramhalózatra csatlakoztatva.

A védōérintkezós csatlakozódupóval és csatlakozóval rendelkező elektromos csatlakozóvezetékeknek meg kell feleniúk a vonatkozo VDE- és DIN-elóirásoknak. Csak legalabb H 05 RN jelolésü csatlakozóvezeték vagy gumitömlós gezetéket használjon.

Elóirás, hogy a típus megnevezése rá legyen nyomva a csatlakozóvezétékre.

Valtakozó irányú motor

A halózati feszültseg értéke 230 volt - 50 Hz legyen.
- A hosszabbíto gezétékek 25 m-es hosszig 1,5 mm²-es, 25 m-es hossz felett legalább 2,5 mm²-es keresztmetszettel rendelkezzenek.
A halózati csatlakozást 16 A-es lomha biztositékkal kell levedeni.

ABiztonsagi elorasoknak megfeleloen a motor egy integralt vedokapcsolval ellatott kapcsolval van felszerelve, amely tulterhel eseten lekapcsolja az aramot.

Háromfázisú motor

• Ujracsatlakoztatás vagy a felállías helyének valtozása után Ellenörizze a haromfázisù motorok forgásirányát, adott esetben fázisváltoval modosítsa a forgásirányt, lásd a „K“ abrát
  A halózati feszültseg érteke 400 V/50 Hz legyen.
• A hosszabbitokabel keresztmetszete legalabb 1,5 mm² legyen.
  A halózati csatlakozó es hosszabbitovezetek ötere-sek legyenek, CEE készülékcslatlakozóval és CEE csatlakozóval rendelkezzenek.
  A halózati csatlakozást legfeljebb 16 A-esBiztosítekkal kell levédeni.

A 230 volts es 400 volts villanymotorokat S6-40% üzemmodra terveztek. A motor tulterhelse eseten ez magatol lekapcsol. A (valtozo idotartamu) lehules utan a motor ismet bekapcsolható.

Tulterhelèsre kerülhet sor:

A kestarcsa hosszabb blokkolasa eseten.
- Gyors egymast kovető be- és kikapcsolásí időszakoknal.

Ha agak vagy egyeb szecskazott darabok blokkoljak a kestarcsat, akkor a BE/KI kapcsolval azonal kapcsolja ki a villanymotort. Ne varja meg, hogy kioldjon a motorvedo kapcsolo.

• Huzza ki a halózati csatlakozódrugó!
• Nyissa fel a ház felső részet.
• Szüntesse meg a blokkolás okát (a túlterhelést).
• Elóirásszerüen zárja vissza a haz felse részét. Teljesen csavarja be a biztonsági csavart!
• Róvid lehúlesi idō es halózati csatlakoztatas után kapcsolja vissza a motort.

Uzembe helyezes

Uzembe helyezés elott vegye figyelembe aBiztonsagi utasitásokat!

A készülék üzembé helyezéseCsak teljesen felszerelt védö-és befogoberendezésekkel engedélyezett!

InditasiBiztositas,Habra

Biostar keszüléke akkor helyezhető üzembé, ha a haz felsö része elöirasszerüen zárvan.

A hazrész és az also rész zárására szolgálo szánnyas anyak együttal az inditasaBiztosítasbiztonsagi anyai is.

A szányas anyák meghúzásakor az (1) nyomócsappal érhető el a be- és kikapcsoláshoz szükségesérintkezs. A bekapsoló gomb megnyomásakor elindul a motor.

Ha a szányas anyák nincsenek teljesen meghúzva, illetve ha a haz fel van nyitva, akkor az indításiBiztosítás megszakítja az áramkört. A bekapsoló gomb megnyomásakor a motornak nem szabad elindulnia.

Az eredeti scheppach biztonsagi csavar nem helyettesithetó mas csavarkotessell!

Be-és kikapcsolás

A kapcsoló „l" részének megnyomásával kapcsol-ható be a gép.
A gép ubboli kikapcsoláshoz nyomja meg a kapcsoló "0" részet.

Fékezömotor

A fékezómotor hatasára a kestárcsa a kikapcsolás után gyorsan megáll.

Munkavégzésiutasítások

A jo munkaeredményekhez jol kösztörult késekre van szükség.

Vegye figyembe a kovetkezoket:

A tompa kések csökkentik a vagóteljesftményt, és negativ hatással vannak a munkafolyamatra!

A már nem éles késekBiztos jele, hogy csokken a behuzás. Tulmelegszik a motor; kioldódk a tulterhelés elleni védelem.

Këscse, kës kõszörulëse, lásd: Karbantartás.

A szecskázando anyag bevezetése, J ábra Alapvető szabály, hogy először a motort kapcsolja be!

Javasoljuk, hogy viseljen szemelyi vedofelszere- lest, peldaul vedoszemuveget, hallasvedot es munkavedelmi kesztyut.
- A nyesedékek összegyüjtesekor ügyeljen a kovekre és a foldre.
Kemeny targyakat, peldaul koveket, uveget, femdarabokat es hasonlokat nem szabad a kerti szecska zoba dobni.
- A fold a keselek gyors kopasahoz vezet, ezert jol tavolitsa el a foldet az apritandó anyagrol.
- Ne dobjon rátapadt fólddel rendelkezö gyökereket a kerti szecsközoba.

A fa, pédául a fáról lemetszett darabok jól kösörulta keseket igenyelnek, és a kesek lehető leghosszabb éltartamának elérèse erdekében ezeket külön kell apritani.
- Az agak vastag végét vezesse be elóször, és lehetőleg a késtárcsa lefelé forgo részére helyezze (visszacapás).
- Erösen tartson Ellen az automatikus behüzasnak, hogy elkerülheto legyen a motor csökkeno fordulatszám miatti lefulladasa.
- A frissen vigott fa kevés erokifejtest igenyel, igy a nagyobb keresztmetszetu levagott darabok apritasa is lehetséges.
Alemetszett bokrokat adagolva vezesse be a tolscérbe. Bizonyos fajtak (pl. borbolya) Hajlamosak az elakadasra. Egy hosszú ágdarabbal tolja le ezeket.
A cserjek elfasulasra hajlamosak, es ezek jol koszorult késeket igenyelnek.
- A fakéreg nedves állapotban jol aprithato. Javasol-juk, hogy megfelelo adagolással dolgozzon.
Ha az apritott anyag meg finomabb darabolasara vagyik, akkor toltse vissza az apritott anyagot a tolcserbe.
- Papírt csak nedves és felcsavart allapotban aprítson. Kartonok eseten távolítsa el a fém kapcsolat.
A zöldséghulladékok rendszerint jol aprfthatok, nedvességtartalmuk miatt azonban tapadásra Hajlamosak.
- Elonyos, ha a munka befejezesekent szaraz anyagot aprit. Ez felszivja a hazban levo nedvessseget, es megtisztitja a hazat.
- Fontos: A munkavégzs befejezse utan távolitsa el a maradék hulladékot a keszülékböl. Figyelem: HÜZZA KI A HALÖZATI CSATLAKOZÖDUGÖT
- Szūnet utáni ismetelt üzembere helyezéskor a kesház legyen apritasi maradványoktól mentes.
- NE FROCSKÖLJE LE VIZZEL!

Magatartás baleset esétén

Kezdje meg a szükséges elsosegely-intzkedeseket, és a lehtó leggyorsabban kérjen segitséget szakkép-zett orvostól. Védje meg a seruǐt személyt a további sérulsektól, és helyezze nyugalomba. Az esetlegesen fellepǒ balesetek esetère mindig legyen egy, a DIN 13164 szabvának megfelelo elsosegelydoboz a munkahelyen, konnyen hozzaféhétó helyen. Azonnal póljá az elsosegelydobozból kivett anyagot. Ha segitséget kér, akkor adja meg a kovetkežć adatokat:

1. A baleset helye
2. A baleset tipusa
3. Sérultek száma
4. Sérulések típusa

Hasznalat

A gép megfelel az EK gépekkel kapcsolatos érvényes irányelvenek.

A gep a technika jelenlegi allasa es az elismert bizzonsagtechnikai elofrasok szerint keszult. Hasznalata soran ennek ellenere jelentkezhetnek olyan veszelyek, amelyek a kezel o vagy kulso szemelyek eletet es testi egeszsaget, a gep mukodeset es egyeb anyagi javakat veszelyeztetnek.

A gépetCsak muszakilag kifogastalan allapotban, valamint a rendeltetésenek megfeleloen,biztonsag-és veszelytudatosan, a hasznalati utasítas figyelembevetelevel szabad hasznalni! Kulönosen aBiztonsagot háranyosan befolyasolo üzemzavarokat haladektalanul harit(tas)sa el!
A kerti szecskazo kizarolag gallyak, agak, cserjek, kerti hulladekok, papir es karton apritasara alkalmas.
A rendeltetesszeru hasznalathoz tartozik az is, hogy a szecskazast

• minded agfajtanal legfeljebb a maximalis atmero-ig (a fajtátol és a frissessegtól fuggoen) vegzi.
• felvaltva vegzi fonnyadt, nedves, mar tobb napjatarolt kerti hulladekkal, illetve agakkal.

A kerti szecskázó magancélu használatra alkalmas a haz körüli kertekben és hobbikertekben.
A privat haz köruli kertekben és hobbikertekben oyan keszülékek hasznalhatok szecskökent, amelyeket nem nyilvános tereken, parkokban, sportlétésitményekben, mezőgazdasági és erdőgazdalkodási vagy ipari területen való hasznalatra terveztek.
A rendeltetesszeru hasznalathoz tartozik a gyartó által elófirt üzemeltetési, karbantartási és javításifeltetelek betartasa, valamint az utmutatóban szereplőbiztonsági utasítások kovétese is.
Ha onkényesen megváltoztatja a kerti szecskázót, az ebböl eredó károkér a gyartó nem vállal felelosséget.
- Minden ettol altero hasznalat nem rendeltetesszerunek minosul. Az ebbol eredkoekt a gyartonecem feel; a kockazatot egyedul a hasznaloviseli.
- Ne dobjon foldet, üveget, koveket, fédarabokat és rátapadt folddel rendelkező gyökereket a kerti szecskázóba.
Tartsa be a gyartoBiztonsagi, munkavegzesi es karbantartasi elorasait, valamint a muszaki adatokban meghatarozott mereteket.
Tartsa be a vonatkoz o baleset-elharitasi eloirasokat es az altalanos biztonsagi es munkavedelmi szabalyokat.
A gépetCsak olyan személy üzemeltetheti, tarthatja karban es javithatja, akit ezzel megbiztak és a veszélyekkel kapcsolbatan kioktattak. Ha a gépet önkényesen megvaltoztatja, az ebböl eredő károkér tgyartó nem vallal felelosséget.
A gépet kizárolag a gyartó eredeti tartozékaival és szerszámaival szabad használni.

Maradék kockázatok

A gép a technika jelenlegi allása és az elismertBiztonsagtechnikai elóirások szerint keszült. Hasznalata közben azonban igy is jelentkezhetnek maradék kockázatok.

• Rendeltetesszeru hasznalat eseten, az összes vonatkozóBiztonsagi rendelkezes betartasa ellene is jelentkezhetnek meg maradek kockazatok, melyek a hasznalat celjahoz illo szerkezetbol fakadnak.
  Ezek figyelembeveetele es az ovatossag csokkentik a szemelyi serulsek es a krok kockazatat.
• Ujjak és kezek sérlésenek veszélye, ha kézzel egy nyilasba nyul és a késmühöz ér.

Ujjak es kezek serulésenek veszelye a késmü szerelési es tiszitāsi munkalatainal
Feszültseg alatt alló alkatrészek érintése nyitott elektramos alkatrészeknél.
- Bevezetéskor visszacapódo agak által okozott sérúlešek. Tartsa erösen a hosszú, erós agakat. Viseljen személyi vedofelszerelèsek, peldául munkavedelmi kesztyút és vedszemüveget.
- A zaj is veszelyeztetheti az egészseget. Viseljen szemelyi védőfelszerélest (hallásvédót).
- Az áram is veszélyeztetheti az egész séget. Nem megfelelo villamos csatlakozóvezéték használatakor. Vegye figyembe az „Elektromos csatlakoztatás" kezelési utmutató.
- Továbbá a nem nyilvanvalo maradék kockázatok, minded elővigyázatosság ellenére sem szüntethetők meg.
- A maradék kockázatok azonban minimálisma csök-kenthetők a „Biztonsági utasítások“, a „Rendeltetésszerő használat“, valamint a kezelési utmutató együttes betartásával.

Karbantartás

Minden karbantartasi es tiszitatis muvelet kozben kapcsolja ki a motort, es huzza ki a halozati csatlako-zodugot!

Ne fröcsköljön vizet a készülékre!

Szerviz-información

Figyelembe kell venni, hogy ennél a termeknel a következó részek már hasznalat szerinti vagy természetes kopasnak vannak alavetve ill. a következó részekre van mint fogyóeszkökre szükség.

Gyorsan kopó részek*: Örlogep, késes henger, vagódeszka, pátegység

* nincs okvetlenul a szallitas terjedelmében!

Késcse - kések köszörulése

A szerszam utanfut! A vagoszserszamon valo munkavegzes elott huzza ki a halozati csatlakozódupôt!

A kivaló minóségú acelból keszült, mindkét oldalával hasznalható valtokés konnyen és gyorsan cserélhető.

Legyen ovatos a munkavegzésnel: Ujjak es kezek sé-rulésenek veszélye!

Viseljen munkavedelmi kesztyut.

Kulönosen fontos, hogyCsak jol megkoszörult kese ket használjon!

Ezert kérjuk, vegye figyelembe a következoket:

A tompa kések csökkentik a vigóteljesitményt, és negativ hatással vannak a munkafolyamatra!

A mar nem éles késekBiztos jele, hogy csokken a behuzas. Tulmelegszik a motor, kioldódk a tulterhelés elleni vedelem.

Az ellenkés cseréje

A kōvetkezō sorrendben végezze az eltávolítása:

alkatrészszém: 43/44

alkatresszam: 46/7/45/42/41

Csavarozza le a 31 garatot a 23 hazrol.

Cserelje ki a (74) Ellenkest.

Szerelje össze a szecskaszt.

E ábra

• Csaparja ki a haz felso reszenek (1) biztansagi csa varjat, es a betolto garattal egyutt billentse elore a haz felso reszet.

A kestarcsa felszerelve marad, F abra

Egy kis csavarhuzóval vagy szeggel távolítsa el a szennyezódest a késrögzitó csavarok belso hatlapú fejbjol. A csavarok kioldásához a keresztmarkolatos kulcs teljesen nyuljon be a belso hatlapba. A csavarok szorosan meg vannak huzva.

A kés levétele

Tiszitsa meg a kest, valamint a kés kestarcsn levofelfekvési feluletet a megkemenyedett szennyezma-radvanyoktól. A visszaszereliskor a késnek pontosan kell felfeküdnie.

Kes koszorulse, Gabra

A kiegyensúlyozatlanság elkerulése érdekében ügyeljen arra, hogy az utanköszörulta kés szélessége egyenletes legyen.

Az uks 40 mm szeles. Utankoszrolessel oldalan-ket legfeljebb 4mm tavolthato el.

A részlet

Az "A" részleten kinagyftva lathato a kés tompa vagoéle. Utankoszörulésnel a vagoélet annyira kell leköszörulni, hogy éles legyen a vagoel.

Ha az idō mulával a kest 32 mm szelesre koszörultek le, akkor uy kest kell beszerelni.

Pótkések szakkeredskedöjénl vásárolhat.

Cikkszám: 4040 0140

Vältokëskëszlet

2 db apritokés

4 db sullyeszttefeju csavar, M 6 x 12

A kés felszerelésekor olajozba be es erösen húzza meg a sūllyesztettfejú csavarokat. Szükséges forgatonyomatemek: 6 Nm

Behúzó csiga, Hábra

• A behúzó csga cseréjéhez nem kell kiszerelni a kestárcsát.
• Egy kicsi csavarhuzóval távolítsa el a szennyezódest a hengeres csavar belsó hatlapjából, és csa varja ki a hengeres csavart.
  Csavarozza le a kestarcsa alatti (1) tarcsaagyat. Csavarja ki 4 darab, M 6x25 meretu hengeres csavart. Huzza le a (2) behuzo csiqat a kestarcsrol, es a tarcsaaggyal egyutt szerelje fel az uy behuzo csiqat.

Az osszes csavart erosen huzza meg!

• Szerelje vissza a kestárcsat

a hengeres csavarral M8x40

arugos alatettel 08

Erösen húzza meg a csavart!

Szükséges forgatonyomaték: 23 Nm

Hajtsa fel a haz felso reszét, és elöirásszerüen zárja le.

Ismét teljesen csavarja be aBiztonsági csavart.

Az összes javitasi és karbantartasi munkalat befejezese utan azonnal szereljen a helyere minded védő-és biztonsági berendezest.

Iabra

1. Betölto tölcsér leszerelése

Oldja ki a két peremes csavart (villaskulcs kulcsnyilasa: 13 mm)

1. Allyany leszerelése

Oldja ki a ketszer két darab sullyesztettfeju csa-vart (csapos kulcs kulcsnyilasa: 4 mm)

Motorés kapcsoló

A villamos szerelveny bekotesi, javitasi es karbantartasi munkalatait kizarolag villamossagi szakemberek végezhetik.

A motor visszakuldese eseten mindig a teljes, a kapcsolot is tartalmazo meghajtoegyseget kuldje vissza.

A potalkatresz-rendelés hibatlán és gyors feldolgozá-sahoz a következ adatokra van szükség:

1. Geptipus
2. Gépszám
3. A potalkatrész megnevezése és rendelési szama
4. Az elektromos szerelvény potalkatrész-rendelése esetében adja meg a motor és a kapcsoló tipustáblájan szerepló adatokat.
5. A kivant potalkatresz darabszama
6. A cím, valamint a szállításí mod pontos megáda-sa.

Hibakeresési terv

Hiba Lehetséges ok Elhárítás
A motor nem indul be a) A ház felső	rész nincs az elöirás szerint zárva	a) Teljesen csavarja be a biztonsági csavart
	b) A hosszabbitókábel hibás b) Cseréjé ki vagy javittassa meg a hosszabbítkábelt
	c) Nem jön áram acsatlakozóaljzataból	c) Ellenőrizable a hlózatiBiztosítékot
	d) Hibás a kapcsoló d) Lásda D abrát
	e) Hibás a motor, hibás akondenzátor	e) Lásda D abrát
	f) Szecskázási maradványok zárják le a kástárcsát	f) Húzza ki a hlózati csatlakozódupót, nyissa fel a házat, és tiszítitsa meg
A motornak nincs teljesítménye, abiztosíték működésbe lópez	a) Nem elegendő a hosszabbitókábel keresztmetszete	a) Nagyobb keresztmetszettel rendelkező hosszabbítkábelt valasszon
Tüllerhelt a motor, működésbe lópez abiztosíték	a) Apritandó anyag tül nagy adagolása nedves anyag esétén	a) Alacsonyabb adagolást valasszon, kózben iktasson be száraz apritandó anyagot is
	b) Eltömódott a kés- és a kidobásiatartomány	b) Húzza ki a hlózati csatlakozódupót, nyissa fel a házat, és tiszítitsa meg
	c) Tompa kések c) Kõszörülje után, cseréjé ki öket
	d) Nem elegendő a hosszabbitókábel keresztmetszete	d) Nagyobb keresztmetszettel rendelkező hosszabbítkábelt valasszon
Csökken a szecskaź behúzása, alacsonyabb vágasi teljesítmény	Tompa vagy elhasználodott a váltokés	Forgassa el, kõszörülje után vagy teljesen cseréjé ki a váltokést
Erós rezgések / zajok a) Laza késany	a/-csavar a) Húzza meg a késanyátf/-csavart
	b) Sérült vágokés	b) Cseréjé ki a vágokést
	c) Sérült a készülék belseje	c) Keresse fel az ügyfélszolgálatot

A nyilvansbikat kie jellenteni szimttott 8 napon beiliz az uruk, kiflnonb vevo elveszti minden igyst ay iyen hibak. Kndnk garanciat a gepinkeit megfeleke zeideitartamankan hallgatosiagarcana szaillis idopontj ol y modcn, hagy cserelje ki minden egnes rseze ezen idoi alati eszelheco sorban anyag-vayg yarsti aghbasalv, igny. Az alkrafreszekit, hagy nem terme magunkat.

hogc sakoyanaragicsh, jhen josugutokjotlaliigneyek bezattolkral zemben. A koltsegek bellesztese az üj részeke avvneok. Akatalatka scsikketene koveltelesek et eygbe kertentisiigneyek ki vannak zara.
