NAVODILA ZA UPORABO PASSK 20Li A1 PARKSIDE

= 3 dB Raven zvočne moči

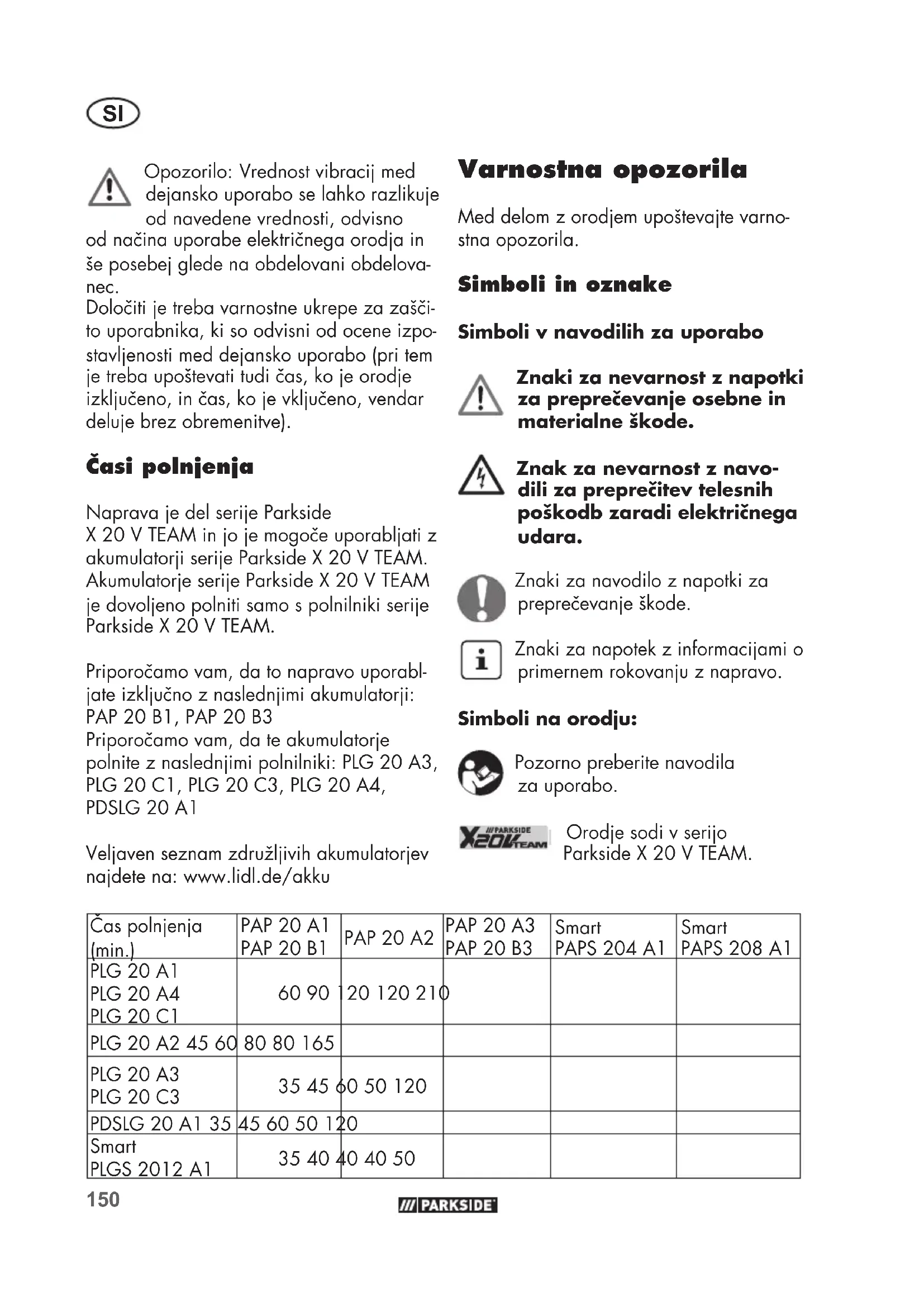

Opozorilo: Vrednost vibracij med dejansko uporabo se lahko razlikuje od navedene vrednosti, odvisno od načina uporabe električnega orodja in še posebej glede na obdelovani obdelova- nec. Določiti je treba varnostne ukrepe za zašči- to uporabnika, ki so odvisni od ocene izpo- stavljenosti med dejansko uporabo (pri tem je treba upoštevati tudi čas, ko je orodje izključeno, in čas, ko je vključeno, vendar deluje brez obremenitve). Časipolnjenja Naprava je del serije Parkside X20VTEAM in jo je mogoče uporabljati z akumulatorji serije Parkside X20VTEAM. Akumulatorje serije Parkside X20V TEAM je dovoljeno polniti samo s polnilniki serije Parkside X20V TEAM. Priporočamo vam, da to napravo uporabl- jate izključno z naslednjimi akumulatorji:

Varnostna opozorila Med delom z orodjem upoštevajte varno- stna opozorila. Simboli in oznake Simboli v navodilih za uporabo Znaki za nevarnost z napotki za preprečevanje osebne in materialne škode. Znak za nevarnost z navo- dili za preprečitev telesnih poškodb zaradi električnega udara. Znaki za navodilo z napotki za preprečevanje škode. Znaki za napotek z informacijami o primernem rokovanju z napravo. Simboli na orodju: Pozorno preberite navodila za uporabo. Orodje sodi v serijo Parkside X 20 V TEAM.SI

a) Priključni vtič električnega orod- ja mora ustrezati vtičnici. V no- benem primeru vtiča ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitno ozem- ljenimi električnimi orodji ni dovoljena. Nespremenjen vtič in ustrezna vtičnica zmanjšujeta nevarnost električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara. c) Električno orodje zavarujte pred dežjem in vlago. Vstop vode v električno orodje povečuje nevarnost električnega udara. d) Električnega kabla ne upo- rabljajte za prenašanje ali obe- šanje električnega orodja in ne vlecite vtiča iz vtičnice tako, da vlečete za kabel. Kabel zavarujte pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poško- dovan ali zavozlan kabel povečuje nevarnost električnega udara. e) Če električno orodje uporabljate na prostem, uporabljajte samo podaljšek, ki je primeren za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električ- nega udara. f) Če se uporabi električnega orod- ja v vlažnem okolju ni mogoče izogniti, uporabite zaščitno sti- kalo za udarne tokove. Uporaba zaščitnega stikala za udarne tokove zmanjša tveganje električnega udara. Pozor! Vroča površina. Obstaja nevarnost opeklin. Električnih orodij ne odvrzite med hišne odpadke. Splošni varnostni predpisi za električnaorodja OPOZORILO! Preberite vsa varnostna opozorila, navo- dila, ilustracije in tehnične podatke, s katerimi je opre- mljeno to električno orodje. Neupoštevanje varnostnih navodil in opozoril lahko povzroči električni udar, požar in/ali težke poškodbe. Varnostna navodila in opozorila shranite za prihodnjo uporabo. Pojem ,,električno orodje”, uporabljen v varnostnih navodilih, se nanaša na električ- na orodja s priklopom na omrežje (s pri- ključnim kablom) in na akumulatorska elek- trična orodja (brez priključnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osve- tljeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode. b) Električnega orodja ne upora- bljajte v okolju, kjer obstaja ne- varnost eksplozije in v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja pov- zročajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo. c) Ne dovolite otrokom in drugim osebam, da bi se med delom približale električnemu orodju. Druge osebe lahko odvrnejo vašo po- zornost in izgubili boste nadzor nad orodjem.SI

a) Bodite zbrani in pazite, kaj dela- te. Dela z električnim orodjem se lotite razumno. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom mamil, alkohola oziroma zdra- vil. En sam trenutek nepazljivosti pri uporabi električnega orodja ima lahko za posledico resne telesne poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno nosite zašči- tna očala. Nošenje osebne zaščitne opreme, na primer nedrsečih zaščitnih čevljev, zaščitne čelade ali glušnikov, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu vklopu orodja. Preden električ- no orodje priključite na elek- trično omrežje, ga dvignete ali prenašate, se prepričajte, da je izključeno. Če pri nošenju električne- ga orodja držite prst na stikalu ali če vklopljeno orodje priključite na omrež- je, lahko pride do nesreče. d) Pred vklopom z električnega orodja odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahaja na vrtečem se delu orodja, lahko povzročita nezgodo. e) Izogibajte se nenormalni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje. f) Uporabljajte primerno obleko. Ne nosite širokih oblačil ali na- kita. Lasje, oblačila in rokavice naj se ne približujejo premikajo- čim se delom orodja. Premikajoči se deli orodja lahko zagrabijo ohlap- no obleko, nakit ali dolge lase. g) Če je mogoče namestiti naprave za odsesavanje in prestrezanje prahu, jih namestite in zagoto- vite njihovo pravilno uporabo. Če so na voljo priključki za odsesava- nje in lovilnik prahu, se prepričajte, da so pravilno priklopljeni in da jih pravil- no uporabljate. h) Ne pustite se preslepiti lažnemu občutku varnosti in ne zane- marjajte varnostnih navodil za električna orodja, tudi če po večkratni uporabi električno orodje dobro poznate. Nepazljivo ravnanje lahko v nekaj delčkih sekun- de povzroči hude poškodbe.

a) Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje določenega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti. b) Ne uporabljajte električnega orodja, ki ima pokvarjeno sti- kalo. Električno orodje, ki ga ni mož- no vklopiti ali izklopiti, je nevarno in ga je treba popraviti. c) Izvlecite vtič iz vtičnice in/ali od- stranite akumulatorsko baterijo, preden se lotite nastavitev orod- ja, zamenjate pribor ali odložite orodje. Ta previdnostni ukrep onemo- goča nenamerni zagon električnega orodja. d) Električno verižno orodje, ki ga ne uporabljate, shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh na- vodil, ne dovolite uporabljati orodja. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.SI

e) Električno orodje in vpenjalne nastavke skrbno negujte. Prepri- čajte se, da gibljivi deli delujejo brezhibno in da niso stisnjeni. Prav tako ne smejo biti zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja. Pred ponovno uporabo je treba poškodovani del orodja popraviti. Vzrok za številne nezgode so prav slabo vzdrževana električna orodja. f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orod- ja z ostrimi robovi se manj zatikajo in so lažje vodljiva. g) Električno orodje, pribor, nastav- ke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevaj- te delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije. h) Skrbite za to, da so ročaji in prijemalne površine suhi, čisti in brez olja ali masti. Spolzki ročaji in prijemalne površine ne omo- gočajo varne uporabe in nad- zora nad električnim orodjem v nepredvidenih situacijah.

VA UPORABA a) Akumulatorske baterije polnite samo v polnilnikih, ki jih pripo- roča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, če ga uporabite za polnje- nje drugih vrst akumulatorskih baterij. b) Za pogon električnih orodij upo- rabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar. c) Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, ko- vanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar. d) Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poiščite zdravniško pomoč. Iztekajoča tekočina lahko povzroči draženje kože in opekline. e) Ne uporabljajte poškodovanih ali predelanih akumulatorskih baterij. Poškodovane ali predelane akumulatorske baterije se lahko ob- našajo nepredvidljivo in povzročijo požar, eksplozije ali poškodbe. f) Akumulatorskih baterij ne izpo- stavljajte ognju ali previsokim temperaturam. Ogenj ali tempera- ture, višje od 130°C, lahko povzročijo eksplozijo. g) Upoštevajte vsa navodila za polnjenje in akumulatorske baterije ali akumulatorskega orodja nikoli ne polnite izven temperaturnega območja, nave- denega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dovoljenega temperaturnega območja lahko uniči akumulatorsko baterijo in poveča nevarnost požara.SI

a) Električno orodje lahko popra- vlja samo usposobljen strokov- njak, in to izključno z originalni- mi nadomestnimi deli. Le tako bo tudi vnaprej zagotovljena varna raba električnega orodja. b) Poškodovanih akumulatorjev ne popravljajte. Kakršna koli po- pravila akumulatorskih baterij lahko izvaja samo proizvajalec ali njegovi pooblaščeni serviserji. Nadaljnja varnostna opozorila a) Če med delom obstaja tveganje, da vijak pride v stik s skritimi električnimi vodniki ali s pri- ključnim kablom orodja, držite orodje za izolirane prijemalne površine. Zaradi stika vijaka z elek- tričnimi vodniki pod napetostjo lahko napetost preide tudi na kovinske dele orodja, posledica česar je električni udar. b) Z rokami se ne približujte vrte- čim se delom. Preden odložite električno orodje, počakajte, dokler se povsem ne zaustavi. Nevarnost telesnih poškodb. c) Nastavka in obdelovanca se ne dotikajte neposredno po delu. Deli so lahko še vroči, zato se lahko opečete. e) Zavarujte obdelovanec. Obdelo- vanec, vpet z vpenjalnimi pripravami ali primežem, je pridržan varneje kot z vašo roko. f) Pri mehkih materialih kot npr. aluminij ali podobno se lahko pri uporabi udarnega vijačnika zaradi premočnega zategova- nja poškoduje navoj ali nasta- vek za vijak. g) Zaščitite sebe in druge osebe v svoji neposredni bližini z vsa- kokrat potrebnimi zaščitnimi ukrepi ali potrebnimi prilagodit- vami, da preprečite zdravstvene težave. h) Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE. Sicer lahko pride do električnega uda- ra ali požara. Upoštevajte varnostna opo- zorila in navodila za polnje- nje in pravilno uporabo v na- vodilih za uporabo polnilnika serije Parkside X20VTeam. Podroben opis postopka pol- njenja in druge informacije najdete v ločenih navodilih za uporabo. Druga tveganja Tudi če to električno orodje uporabljate v skladu s predpisi, se pri njegovi upo- rabi pojavlja nekaj tveganj. Naslednje nevarnosti se lahko pojavijo v povezavi s konstrukcijo in izvedbo tega električnega orodja: a) poškodbe zaradi premičnih delov ali vročih površin. b) poškodbe sluha, če ne uporabljate ustrezne zaščite za sluh, c) vpliv na zdravje zaradi tresljajev, ki se prenašajo na dlani in roke, če orodje uporabljate dlje časa oziroma ga ne uporabljate in vzdržujte pravilno. Opozorilo! Električno orodje med delovanjem ustvarja elektroma- gnetno polje. To polje lahko v določenih pogojih vpliva na aktivneSI

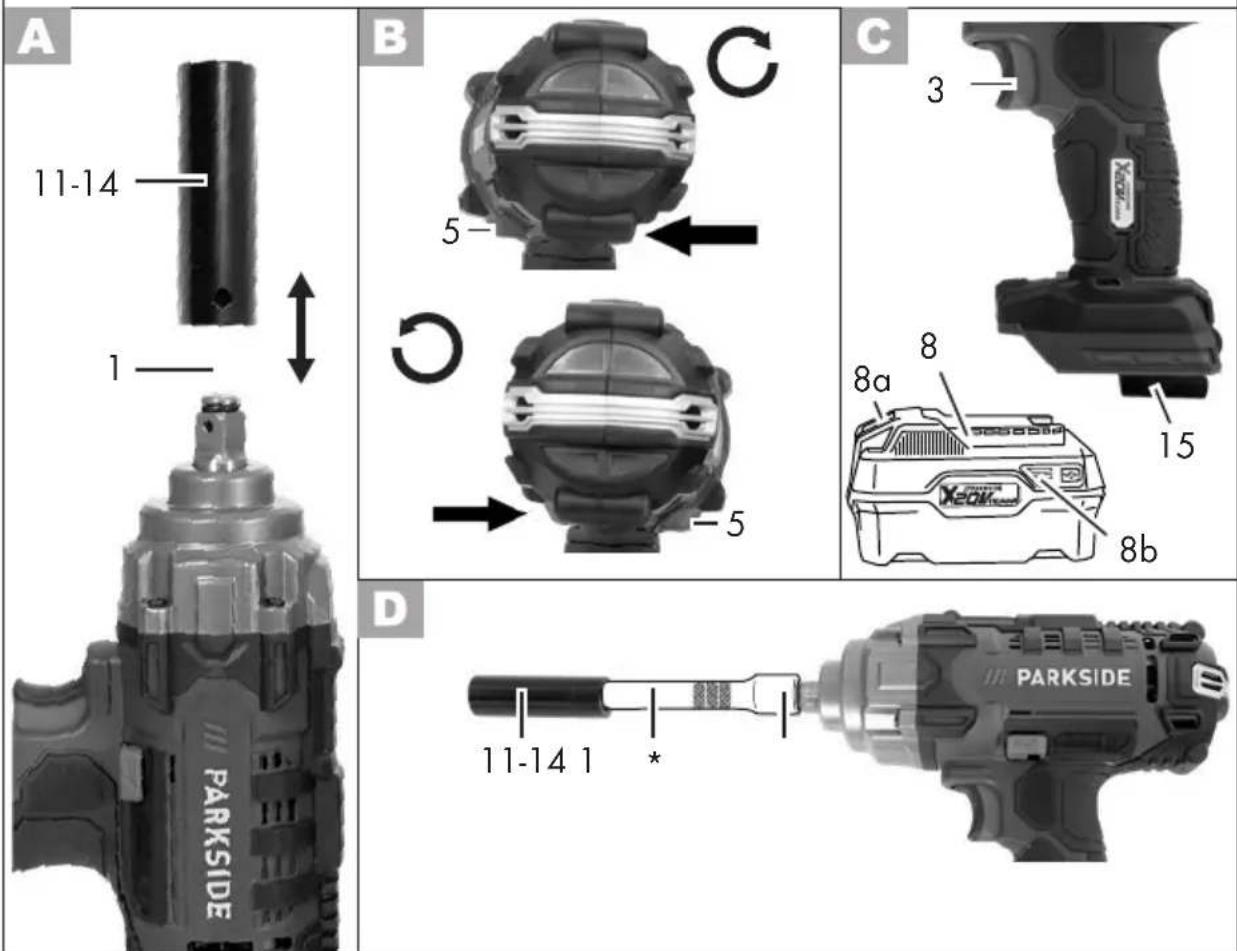

in pasivne medicinske vsadke. Da bi zmanjšali nevarnost resnih ali smrtnih poškodb, osebam z medi- cinskimi vsadki priporočamo, da se pred uporabo orodja posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka. Uporaba Vstavljanje/ menjava nastavka

navor (7), da lahko trenutno nastavlje- ni navor odčitate na prikazovalniku spodaj.

2. Znova pritisnite na tipko za navor (7),

da lahko nastavljeni navor prestavite. Vstavljanje/ odstranjevanje akumulatorjev

1. Za vstavljanje akumulatorjev (8) v napra-

vo potisnite akumulatorje vzdolž vodil v napravo. Pri tem se slišno zaskočijo.

2. Za odstranjevanje akumulatorjev (8)

3. Priključite polnilnik (9) na električno

4. Po izvedenem postopku polnjenja pol-

Naprava deluje z največjo hitrostjo.

2. Izklop: Izpustite stikalo za vklop in

izklop (3). Med delovnimi odmori lahko na- pravo z vgrajenim kovinskim lokom (15) obesite na pas. Pazite, da je naprava izklopljena in zavarovana pred nenamernim vklopom.SI

• Pri dolgotrajnejši uporabi orodja brez prekinitev poskrbite, da orodje obča- sno deluje brez obremenitev od 10 sekund.

• Za doseganje optimalne udarne sile na vijak/matico ne izvajajte nobenega pritiska. Vedno upoštevajte proizvajalčeva navodila za zategovanje vijakov in matic. Upoštevajte proizvajalčeve zahteve za preverjanje zategnje- nosti vijakov in matic v skladu z določenim časovnim intervalom ali glede ne obremenitve. Po menjavi kolesa je treba redno preverjati vijake in matice kolesa. Preverjanje je treba opraviti po pre- voženih 50 do 100 km z momen- tnim ključem. Namestitev podaljška (poželji)

1. Nataknite želeni podaljšek (*) (ni v

14) na podaljšek (*).

3. Za odstranitev natični nastavek povle-

cite s podaljška (*). Čiščenjeinvzdrževanje Pred kakršnimi koli deli na orodju tega izključite in odstranite akumu- latorsko baterijo. Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, naj opravi naš servisni center. Uporabljajte samo original- ne dele. Nevarnost poškodb! Orodje redno čistite in opravljajte na- slednja vzdrževalna dela. S tem boste zagotovili dolgo življenjsko dobo in varno uporabo orodja. Čiščenje Orodja ni dovoljeno škropiti z vodo ali ga vanjo polagati. Sicer obstaja nevarnost elek- tričnega udara!

4), ohišje motorja in ročaji vedno čisti

6). Za čiščenje uporabljajte vlažno krpo ali ščetko. Ne uporabljajte čistilnih sredstev oz. topil. Tako bi lahko orodje nepopravlji- vo poškodovali. Shranjevanje

10) na suhem mestu izven dosega

63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpol- njenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zara- di napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izroči-

njih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdi-

lo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in

ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih doku-

Nadomestni deli/Pribor Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop Če nimate dostopa do spleta, pokličite servisni center (glejte stran 157). Navedite ustrezno kataloško številko. Komplet nasadnih ključev: 4 nasadni ključi (17mm, 19mm, 21mm, 23mm) ..............................................................91105056 Odstranjevanje/ Varstvo okolja Odstranite akumulatorsko baterijo iz orod- ja ter orodje, akumulatorsko baterijo, pri- bor in embalažo oddajte v okolju prijazno reciklažo. Električne naprave ne spadajo v hišne smeti. Akumulatorskih baterij ne mečite med gospodinjske odpadke, v ogenj (nevarnost eksplozije) ali vodo. Poškodovane akumulatorske baterije lahko škodujejo okolju in zdravju, če se iz njih sproščajo strupeni hlapi ali iztekajo strupene tekočine. Direktiva 2012/19/EU o odpadni električni in elektronski opremi: Odslužene električne naprave je treba zbirati ločeno in jih oddati za recikliranje na okoljsko primeren način. Odvisno od prenosa v nacionalno pravo so vam na voljo naslednje možnosti:

• odsluženo opremo lahko oddate na pro- dajnem mestu,

• ali na uradnem zbirališču,

• ali jo pošljete nazaj proizvajalcu/ose- bi, ki jo je dala na trg. Odstranjevanje vaših okvarjenih poslanih naprav izve- demo brezplačno. To ne velja za pribor in pripomočke za odpadne naprave, če nimajo električnih sestavnih delov. Napravo oddajte podjetju, ki se ukvarja z recikliranjem. Uporabljene dele iz umetnih mas in kovinske dele je mogoče ločiti po vrstah materialov in jih tako oddati za re- cikliranje. V zvezi s tem povprašajte našo servisno službo.

• Akumulatorske baterije odstranite v skladu z lokalnimi predpisi. Akumu- latorske baterije oddajte na zbirno mesto starih baterij, kjer jih bodo okol- ju prijazno reciklirali. Več informacij dobite pri svojem lokalnem podjetju za odstranjevanje odpadkov ali našem servisnem centru.160

Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec: Christian Frank (Pooblaščena oseba za dokumentacijo) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY
