BRUGSANVISNING PASSK 20Li A1 PARKSIDE

• ikke inkluderet i leveringen

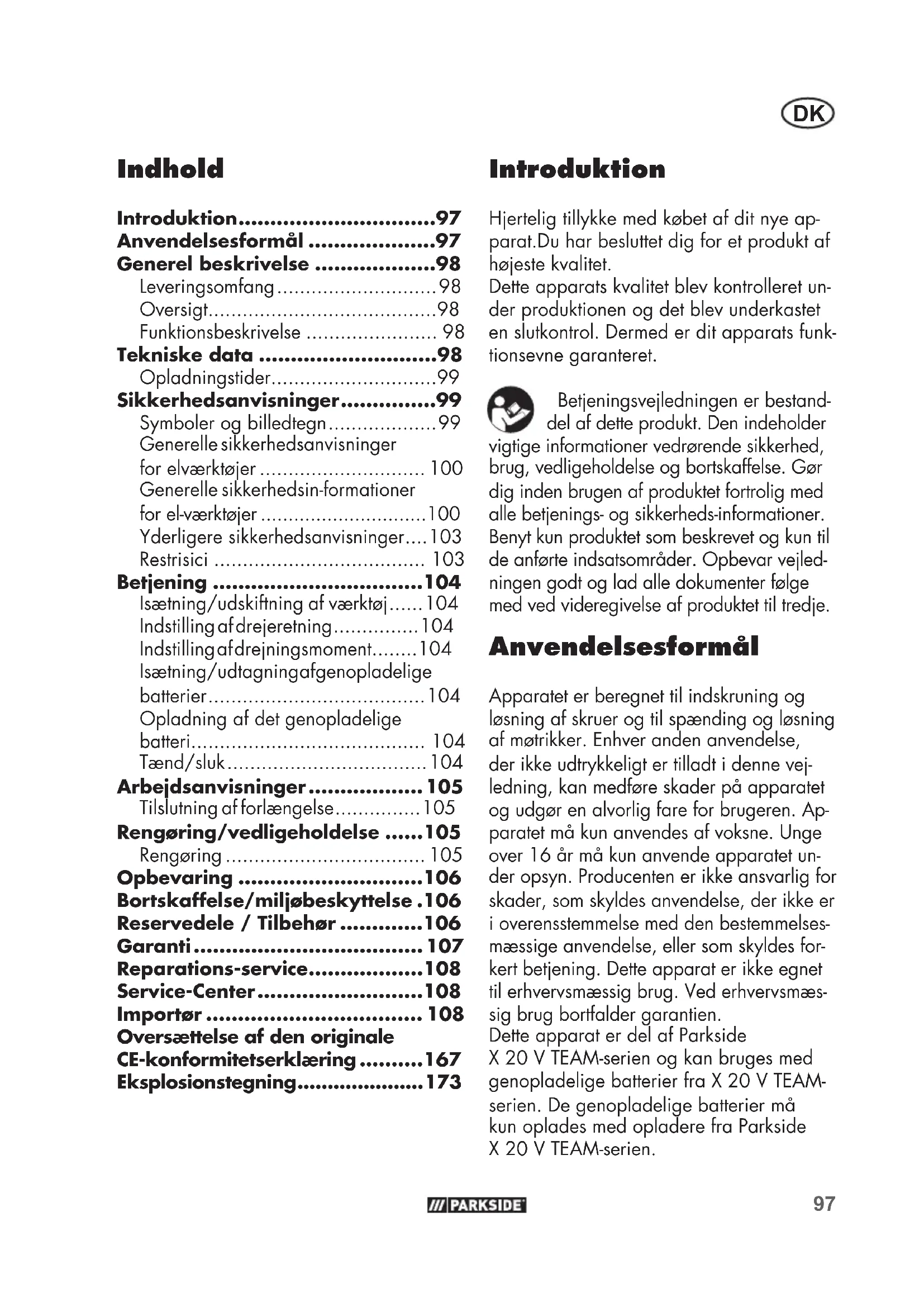

• Indhold Introduktion p. 97
• Anvendelsesformål p. 97
• Generel beskrivelse p. 98
• Leveringsomfang p. 98
• Oversigt p. 98
• Funktionsbeskrivelse p. 98
• Tekniske data p. 98
• Opladningstider p. 99
• Sikkerhedsanvisninger p. 99
• Symboler og billedtegn p. 99
• Generelle sikkerhedsanvisninger for elværktøjer p. 100
• Generelle sikkerhedsin-formationer for el-værktøjer p. 100
• Yderligere sikkerhedsanvisninger p. 103
• Restrisici p. 103
• Betjening p. 104
• Isætning/udskiftning af værktøj p. 104
• Indstilling af drejeretning p. 104
• Indstilling af drejningsmoment p. 104
• Isætning/udtagning af genopladelige batterier p. 104
• Opladning af det genopladelige batteri p. 104
• Tænd/sluk p. 104
• Arbejdsanvisninger p. 105
• Tilslutning af forlængelse p. 105
• Rengøring/vedligeholdelse p. 105
• Rengøring p. 105
• Opbevaring p. 106
• Bortskaffelse/miljøbeskyttelse .106 Reservedele / Tilbehør p. 106
• Garanti p. 107
• Reparations-service p. 108
• Service-Center p. 108
• Importør p. 108
• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret un- der produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funk- tionsevne garanteret. Betjeningsvejledningen er bestand- del af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejled- ningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje. Anvendelsesformål Apparatet er beregnet til indskruning og løsning af skruer og til spænding og løsning af møtrikker. Enhver anden anvendelse, der ikke udtrykkeligt er tilladt i denne vej- ledning, kan medføre skader på apparatet og udgør en alvorlig fare for brugeren. Ap- paratet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet un- der opsyn. Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i overensstemmelse med den bestemmelses- mæssige anvendelse, eller som skyldes for- kert betjening. Dette apparat er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæs- sig brug bortfalder garantien. Dette apparat er del af Parkside X20VTEAM-serien og kan bruges med genopladelige batterier fra X20VTEAM- serien. De genopladelige batterier må kun oplades med opladere fra Parkside X20VTEAM-serien. Oversættelse af den originale CE-konformitetserklæring p. 167
• Eksplosionstegning p. 1739

Generel beskrivelse Illustrationerne nder du på den forreste foldeudside. Leveringsomfang Kontrollér indholdet ved udpakningen af maskinen. - Batteridreven slagnøgle til motorkøretøjer - 4 toppe (17 mm, 19 mm, 21 mm, 23 mm) - Opbevaringskuffert - Betjeningsvejledning Batteri og oplader er ikke inklude- ret. Oversigt 1 Værktøjsholder 2 Kabinet 3 Tænd/sluk-knap 4 Ventilationsåbning 5 Drejeretningskontakt 6 Håndtag 7 Drejningsmomentknap 8 Genopladeligt batteri 8a Frigørelsesknap 8b Ladetilstandsvisning 9 Oplader 10 Opbevaringskuffert 11 Top, 23 mm 12 Top, 21 mm 13 Top, 19 mm 14 Top, 17 mm 15 Metalbøjle Funktionsbeskrivelse Den batteridrevne roterende slagnøgle har højre-/venstreløb og en 1/2“ rkant- optagelse. Med apparatets roterende slagfunktion omsættes kraften fra motoren til ensartede roterende slag. Slagværket aktiveres ved spænding og løsning. Tekniske data Batteridreven slagnøgle til motorkøretøjer ................... PASSK 20-Li B2 Nominel indgangsspænding U ....... 20 V Tomgangshastighed n

Maks. drejningsmoment ved hård skruning (højreløb) .....................400 Nm Maks. drejningsmoment ved hård skruning (venstreløb) ................... 400 Nm Værktøjsholder ................................1/2" Vægt (uden tilbehør) ....................1,88 kg Beskyttelsestype ...............................IPX0 Lydtryksniveau

) .....10,32 m/s²; K= 1,5 m/s² Temperatur ............................max. 50 °C Opladning .............................4 - 40 °C Drift .................................... -20 - 50 °C Opbevaring ...........................0 - 45 °C Genopladeligt batteri ...................... Li-ion Den eller de angivne samlede vibra- tionværdier og den eller de angivne samle- de støjsemissionsværdier er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den eller de angivne samlede vibra- tionværdier og den eller de angivne samlede støjsemissionsværdier kan også anvendes til en foreløbig vurdering af be- lastningen. Advarsel: Vibrations- og støje- missioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på, særligt arbejdsemnetypen, der bearbejdes. Forsøg at holde belastningen så lav som mulig pga. vibrationer. En måde at reducere vibrationsbelastningen på99

kan være at bære handsker ved brug af værktøjet og begrænse den tid, man arbejder med værktøjet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det ganske vist er tændt, men kører uden belastning). Opladningstider Produktet er del af Parkside X20V TEAM- serien og kan bruges med genopladelige batterier fra Parkside X20VTEAM-serien. De genopladelige batterier fra Parkside X20V TEAM-serien må kun oplades med opladere fra Parkside X20V TEAM-serien. Dette produkt bør kun anvendes med føl- gende genopladelige batterier: PAP20B1, PAP20B3 Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG20A3, PLG20C1, PLG20C3,

Sikkerhedsanvisninger Ved brug af apparatet skal sikkerhedsan- visningerne overholdes. Symboler og billedtegn Billedtegn i vejledningen: Faretegn med angivelser til forebyggelse af person- eller materiel skade. Advarselsskilt med angivelser til forhindring af personskader på grund af elektrisk stød. Påbudstegn med angivelser til fore- byggelse af skader. Henvisningstegn med informationer til bedre omgang med apparatet. Symboler på maskinen: Læs grundigt inden brug. Produktet er en del af Parkside X 20 V TEAM-serien.100

ku-drevne el-værktøjer (uden forsyningska- bel).

1) SIKKERHED PÅ ARBEJDSPLADSEN:

a) Sørg for at dit arbejdsområde er rent og godt belyst. Uorden og uoplyste arbejdsområder kan medføre ulykker. b) El-værktøjet må ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, som kan antænde støvet eller dampene. c) Sørg for at børn og andre per- soner holdes væk fra arbejds- området, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHED:

a) El-værktøjets stik skal passe til kontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Unæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jord- forbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordfor- bundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til, ved f.eks. at bære el-værktøjet i ledningen, hænge den op i led- ningen eller rykke i ledningen Obs! Varm overade. Der er fare for forbrændinger. Apparater må ikke bortskaffes med husholdningsaffald. Generelle sikkerhedsanvisninger for elværktøjer ADVARSEL! Læs alle sikker- hedsanvisninger, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Hvis de følgende an- visninger ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige kvæstelser. Opbevar alle sikkerhedsinforma- tioner og anvisninger. Det i sikkerhedsinformationerne anvendte ud- tryk “el-værktøj” vedrører netdrevne el-værk- tøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel). Generelle sikkerhedsin- formationer for el-værktøjer ADVARSEL! Læs alle sik- kerhedsanvisninger, an- visninger, illustrationer og tekniske data, der følger med dette elværktøj. Forsøm- melighed ved overholdelse af sik- kerhedsinformationer og anvisnin- ger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinforma- tioner og anvisninger. Det i sikkerhedsinformationerne anvendte udtryk “el-værktøj” vedrører netdrevne el-værktøjer (med forsyningskabel) og ak-101

for at trække stikket ud af kon- takten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet bruges i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Anvendelsen forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis arbejde med elværktøjet i fugtige omgivelser ikke kan undgås, skal der anvendes en fejlstrømsafbryder. Brugen af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED:

a) Det er vigtigt at være opmærk- som, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller eu- foriserende stoffer. Et øjebliks uop- mærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader. b) Brug personligt beskyttelses- udstyr og hav altid beskyt- telsesbriller på. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm eller hø- reværn reducerer faren for personskader. c) Undgå utilsigtet igangsætning. Forvis dig om at el-værktøjet er slukket, før stikket sættes i stik- kontakten og før du løfter eller bærer den. Undgå at bære el-værk- tøjet med ngeren på afbryderen og sørg for, at maskinen ikke er tændt når den sluttes til nettet, fordi dette kan medføre ulykker. d) Fjern indstillingsværktøj og skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskin- del, kan dette medføre personskader. e) Undgå unormale kropsholdnin- ger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værktøjet i uven- tede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løst- siddende tøj, smykker eller langt hår.

Hvis der kan monteres støvuds- ugnings- og opsamlingsudstyr, skal dette anbringes og anvendes korrekt. Brug af støvudsugning kan reducere farerne ved støv. h) Føl dig ikke for sikker, og sæt dig ikke ud over sikkerhedsreg- lerne for elværktøjer, heller ikke når du er fortrolig med elværk- tøjet, efter at have brugt det mange gange. Skødesløs adfærd kan på brøkdele af sekunder medføre alvorlige kvæstelser.

4) BRUG OG HÅNDTERING AF

EL-VÆRKTØJET: a) Overbelast ikke maskinen. Brug altid det el-værktøj, der er be- regnet til det arbejde, der skal udføres. Med det passende el-værk- tøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis af- bryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.102

c) Træk stikket ud af stikkontak- ten og/eller fjern det aftagelige batteri, før du foretager indstil- linger på maskinen, udskifter indsatsværktøjsdele eller læg- ger elværktøjet fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet. d) Opbevar el-værktøjet uden for børns rækkevidde, når det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med ma- skinen eller ikke har gennem- læst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold elværktøjet og indsatsværktøjet omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt ved- ligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøjet, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbejdsforholdene og det ar- bejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer. h) Hold greb og grebsoverader tørre, rene og fri for olie og fedt. Hvis greb og grebsoverader er glatte, er en sikker betjening af og kontrol over elværktøjet i uforudselige situationer ikke givet.

a) Oplad kun akku’erne i op- ladere, der er anbefalet af fabrikanten. Opladere, der er beregnet til en bestemt type akku’er, udsættes for brandfare, hvis der anven- des andre akku’er. b) Anvend kun de dertil beregnede akku’er i elværktøjerne. Brug af andre akku’er kan medføre kvæstelser og brandfare. c) Hold den ubenyttede akku væk fra clips, mønter, nøgler, søm, skruer eller andre små metal- genstande, der evt. kan forår- sage en kortslutning af kontak- terne. En kortslutning mellem akku’ens kontakter kan medføre forbrændinger eller brand. d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne. Ved tilfældig kontakt skal der skylles med vand. Skulle du få væske i øjnene, skal du yderligere opsø- ge læge. Udløbet akku-væske kan med- føre hudirritationer eller forbrændinger. e) Anvend ikke beskadigede eller ændrede batterier. Beskadigede el- ler ændrede batterier kan udvise ufor- udsigelig adfærd og resultere i brand, eksplosion eller risiko for skader. f) Udsæt ikke batterier for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan resultere i eksplosioner. g) Følg anvisningerne til oplad- ning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for temperaturområdet, der er angivet i driftsvejlednin- gen. Forkert opladning eller oplad-103

ning uden for det tilladte temperatu- rområde kan ødelægge batteriet og øge brandfaren.

a) Sørg for, at dit el-værktøj kun repareres af kvalicerede fag- folk, og at der kun benyttes originale reservedele. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes. b) Vedligehold aldrig beskadigede batterier. Enhver vedligeholdelse af batterier bør udelukkende udføres af producenten eller kundeservicesteder, der er autoriseret af producenten. Yderligere sikkerhedsanvisninger a) Hold elværktøjet ved de isolere- de gribeader, når du udfører arbejde, hvor skruen kan ram- me skjulte elkabler eller appa- ratets tilslutningsledning. Kontakt af skruen med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og medføre elektrisk stød. b) Hold hænderne væk fra rote- rende dele. Vent med at lægge elværktøjet fra dig, til det står stille. Der er fare for kvæstelser. c) Undgå at berøre indsatsværk- tøjet eller arbejdsemnet umid- delbart efter bearbejdningen. Delene kan stadig være varme og forårsage brandskader. d) Kobl straks elværktøjet fra, hvis værktøjsindsatsen blokerer på grund af overbelastning, eller fordi arbejdsemnet sætter sig fast. Mister man kontrollen, kan det medføre kvæstelser. e) Fastgør arbejdsemnet.Hvis arbe- jdsemnet er fastgjort med spændean- ordninger eller en skruestik, holdes det mere sikkert end med hånden. f) Ved bløde materialer som alu- minium eller lignende kan ge- vindet eller skruesædet beskadi- ges, ved brug af den roterende slagnøgle, hvis det spændes for stramt. g) Beskyt dig selv og andre, herunder dem i umiddelbar nærhed, ved at træffe de nød- vendige beskyttelsesforanstalt- ninger eller forholdsregler for at undgå sundhedsskader. h) Anvend ikke tilbehør, som ikke er anbefalet af PARKSIDE. Dette kan føre til elektrisk stød eller brand. Følg sikkerhedsanvisnin- gerne og henvisningerne vedrørende opladning og korrekt brug, som fremgår af betjeningsvejledningen til dit genopladelige batteri og din oplader i Parkside X20VTeam-serien. En de- taljeret beskrivelse af oplad- ningen og yderligere oplys- ninger ndes i den separate betjeningsvejledning. Restrisici Også hvis du betjener dette elværktøj kor- rekt, vil der altid være restrisici. Følgende risici kan optræde i forbindelse med dette elværktøjs konstruktion og udførelse: a) Kvæstelser på grund af bevægelige dele eller varme overader. b) Høreskader, hvis der ikke bruges et egnet høreværn. c) Sundhedsskader, der stammer fra104

hånd/arm vibrationer, hvis apparatet bruges i længere tid eller ikke bruges og vedligeholdes korrekt. Advarsel! Dette elværktøj genererer et elektromagnetisk felt under bru- gen. Dette felt kan under visse om- stændigheden påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi personer med medicinske implan- tater at konsultere deres læge eller producenten af det medicinske im- plantat, inden de bruger maskinen. Betjening Isætning/udskiftning af værktøj

1. Skyd den ønskede top (11-14) på værk-

2. Ved udskiftning trækkes toppen af værk-

tøjsholderen (1). Indstilling af drejeretning Ved at forskyde drejeretningskontakten (5) kan der skiftes mellem højre- og venstreløb. Drejeretningskontakten må kun akti- veres i stilstand!

1. Højreløb: Tryk drejeretningskontakten

(5) til venstre indtil anslag.

2. Venstreløb: Tryk drejeretningskontakten

(5) til højre indtil anslag. Indstilling af drejningsmoment

momentknappen (7), for at justere det indstillede drejningsmoment. Isætning/udtagning af genopladelige batterier

1. Skub de genopladelige batterier (8)

langs føringsskinnen ind i apparatet for at sætte dem i. Du kan høre, når de går i hak.

2. De genopladelige batterier (8) tages

ud af apparatet, ved at trykke på frigø- relsesknappen (8a) ved de genoplade- lige batterier og trække dem ud. Opladning af det genopladelige batteri Et opvarmet batteri skal køle af før opladning. Oplad det genopladelige batteri (8), hvis kun den røde LED på lade- tilstandsvisningen (8b) lyser.

1. Tag om nødvendigt det genopladelige

batteri (8) ud af apparatet.

2. Skub det genopladelige batteri (8) ind i

ladeskakten af opladeren (9).

3. Tilslut opladeren (9) til en stikkontakt.

4. Når opladningen er udført, fjernes op-

laderen (9) fra strømforsyningen.

5. Træk det genopladelige batteri (8) ud

af opladeren (9). Tænd/sluk

1. Tryk på tænd/sluk-knappen (3).

slukke. Under arbejdspauser kan apparatet hænges på bæltet med den integ- rerede metalbøjle (15). Sørg for, at apparatet er slukket og sikret mod utilsigtet tænding. Arbejdsanvisninger

• Tilspændingsmomentet afhænger af slagtiden.

• I forbindelse med spænding af skruer og møtrikker må den batteridrevne roterende slagnøgle udelukkende anvendes til formontering. Det ønskede endelige drejningsmoment for skruen eller møtrikken skal ikke opnås med den batteridrevne roterende slagnøgle, men derimod med en momentnøgle, der er indstillet til det endelige drejningsmo- ment.

• Det faktisk opnåede tilspændingsmo- ment skal principielt kontrolleres med en momentnøgle.

• Når apparatet anvendes i længere tid, skal det af og til køre i 10 sekunder uden belastning.

• For at opnå den optimale slagkraft må der ikke udøves tryk på skruen/møtrik- ken. Vær principielt opmærksom på pro- ducentens angivelser til tilspænding af skruer eller møtrikker. Følg produ- centernes retningslinjer til kontrol af skruer eller møtrikker afhængigt af tid eller anvendelse. Efter et udført hjulskift henvises der ofte til en kontrol af hjulskruer eller hjulmøtrikker. Denne kontrol skal udføres med en momentnøgle efter 50 til 100 km. Tilslutning af forlængelse (ekstraudstyr)

1. Skyd den ønskede forlængelse (*)

(ikke inkluderet i leveringen) på værktøjsholderen (1).

2. Skyd den ønskede top (11-14) på

3. Ved udskiftning trækkes toppen af

forlængelsen (*). Rengøring/vedligehol- delse Sluk for apparatet og tag akku‘en ud før alle arbejder. Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal ud- føres af et specialværksted. Anvend kun originaldele. Udfør regelmæssigt følgende vedligehol- delses- og rengøringsarbejde. Herigennem sikres en lang og pålidelig levetid. Rengøring Apparatet må ikke sprøjtes med vand eller lægges ned i vand. Der er fare for elek- trisk stød.

på apparatet rene. Anvend hertil en fugtig klud eller en børste. Anvend ikke rengørings- eller opløs- ningsmiddel. Redskabet kan blive beskadiget i en grad, så det ikke kan repareres.106

• at give det tilbage til salgsstedet,

• at aevere det på en genbrugsstation,

• at sende det tilbage til producenten/dis- tributøren. Bortskaffelsen af dit defekte, indsendte apparat er gratis for dig Tilbehørsdele og hjælpemidler uden elek- triske bestanddele, der følger med det udt- jente udstyr, er ikke omfattet heraf. Indlevér apparatet på en genbrugsstation. De anvendte plast- og metaldele kan ren- sorteres og derefter genanvendes. Kontakt vores service-center for nærmere informa- tioner.

• Defekte eller brugte batterier skal gen- bruges i overensstemmelse med direk- tiv 2006/66 / EF.

• Bortskaf akku’er i aadt tilstand. Vi anbefaler dig at tildække polerne med tape for at beskytte mod kortslutning. Åbn ikke akku’en.

• Bortskaf akku’er iht. de lokale forskrif- ter. Aevér akku’erne på et samlested for gamle batterier, hvor de bliver tilført et miljørigtigt genbrugssystem. Henvend dig til dit lokale renovations- selskab eller til vores servicecenter. Opbevaring

• Maskinen skal rengøres inden den op- bevares.

• Opbevar apparatet tørt i den medføl- gende opbevaringskuffert (

uden for børns rækkevidde. Bortskaffelse/miljøbe- skyttelse Tag akku’en ud af apparatet og bortskaf apparat, akku, tilbehør og emballage mil- jørigtigt. El-apparater hører ikke i hushold- ningsaffaldet. Smid ikke akku’en i husholdningsaf- faldet, på åben ild (eksplosionsfare) eller i vandet. Beskadigede akku’er kan skade miljøet og dit helbred, hvis der slipper giftige dampe eller væsker ud. Direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr: Brugt elektrisk udstyr skal indsamles separat og aeveres til miljøvenlig genanvendelse. Afhængigt af hvordan det implementeres i national lovgivning, har du følgende mu- ligheder: Reservedele / Tilbehør Reservedele og tilbehør kan bestilles på www.grizzlytools.shop Hvis du ikke har internet, kan du også henvende dig telefonisk til vores servicecenter (se „Service-Center“, side 108). Hav de nedenfor anførte bestillingsnumre klar. Sæt med toppe: 4 toppe (17mm, 19mm, 21mm, 23mm) ..............................................................91105056107

Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivel- se af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige produktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyt- tede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhyg- geligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som slid- dele (f.eks. Toppe) eller for beskadigelser på skrøbelige dele (f.eks.kontakter.). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejled- ningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvej- ledningen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kasse- bonen og identikationnummeret (IAN383699_2110) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærke- pladen, en indgravering.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.108

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori de- fekten består og hvornår denne defekt er optrådt indsende portofrit til den ser- viceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube- tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker trans- portemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice-lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service- lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsen- delse – indsendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis. Service-Center

Service Danmark Tel.: 32 710005 E-Mail: grizzly@lidl.dk IAN 383699_2110 Importør Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Tyskland www.grizzlytools.deES

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at Batteridreven slagnøgle til motorkøretøj af serien PASSK 20-Li B2 Seriennummer 000001 – 043500 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt: EN 62841-1:2015 • EN 62841-2-2:2014 • EN IEC 63000:2018

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr168
